家用电冰箱维修手册
电冰箱维修手册
目录前言1.电冰箱的原理和结构1.1 制冷系统1.2 电气系统1.3 箱体结构2. 电冰箱主要技术性能及其测定2.1 安全性能2.2 制冷性能2.3 其它性能3. 电冰箱故障检修3.1 电冰箱故障检修方法3.2 电冰箱故障检修程序3.3 电冰箱常见故障检修3.4 R134a系统检修关键注意事项前言本系列冰箱共三种型号：BCD－210，BCD－231和BCD－261，为下冷冻室双温单控双门直冷式冰箱，主要特点和技术参数分列如下：1.主要特点：a.双绿色无氟✧制冷剂： R134α✧发泡剂 ：环戊烷b.超节能✧每百升24小时耗电仅0.35度(kW∙h)左右✧节能约50%c.超静音✧静达37分贝，大大低于国家标准✧超静音压缩机✧特设消音器✧高科技防振设计d.超长寿命✧15年品质不变✧高标准零部件，经久耐用✧整体式箱体结构，简洁强劲✧门体整体发泡，结实耐用不变形✧平板喷涂工艺e.超长断电保鲜✧断电后48小时不解冻✧超过国家标准4倍以上f.独特造型✧门体仿生设计，集阴柔阳刚之美，不翘曲，不变形✧整体式箱体折弯工艺✧双向互换门，方便居家放置✧VCM彩板门，外观豪华✧平背式设计，美观平整，防止碰损g.宽电压带✧在电压160~255V~范围正常使用✧方便农村或边远地区2.四个止挡：✧开门止挡✧果菜盒止挡✧冷冻室抽 屉止挡✧高瓶止挡3.八项专利：✧双波浪园弧门专利✧嵌装式蓄冷器专利✧新式温控盒专利✧冷冻室抽屉止挡专利✧新式门封专利✧果菜盒止挡专利✧冰盒托盘专利✧新式冷冻室门胆专利4.主要技术参数：型 号 BCD-210 BCD-231 BCD-261制冷方式 直冷 直冷 直冷气候类型 ST ST ST星级标志 4星(冷冻室) 4星(冷冻室) 4星(冷冻室)总有效容积 210L 231L 261L冷藏室有效容积 131L 131L 161L冷冻室有效容积 79L 100L 100L冷冻能力 6.0kg/24h 6.5kg/24h 6.5kg/24h电源 220V/50Hz 220V/50Hz 220V/50Hz耗电量 0.81kW·h/24h 0.86kW·h/24h 0.89kW·h/24h 噪音 37dB 38dB 38dB输入功率 118W 118W 118W净重 64kg 68kg 72kg宽⋅深⋅高 （mm） 572⋅636⋅1431 572⋅636⋅ 1549 572⋅636⋅ 16851. 电冰箱的原理和结构电冰箱主要由制冷系统、电气系统和箱体等三部分组成。
电冰箱的维修方法与技巧
电冰箱的维修方法与技巧在现代家庭中，电冰箱已成为必备家电之一。
能够保持食物和饮料在恒定的低温条件下保存，为家庭提供便利和舒适。
然而，如同其他家电，电冰箱也需要定期的维修和保养，以延长其使用寿命。
在本文中，我们将分享电冰箱的维修和保养方法与技巧。
一、电冰箱故障排除1. 电源故障：首先检查冰箱的电源线是否连接好，以及插座是否正常。
如果电源线插头和插座都正常，则可能是冰箱的电源故障。
需要联系厂家或专业维修人员进行维修。
2. 制冷效果不佳：冰箱制冷效果不佳可能是由于风扇和冷凝器过于脏，需要经常清洗。
同时，如果门密封不严格也可能导致制冷效果不佳。
3. 噪音过大：电冰箱噪音过大也可能是由于运转不平衡，需要重新调整冷箱脚垫，同时需要检查是否有异物进入电冰箱内部导致损坏。
二、电冰箱保养技巧1. 定期清理：冰箱需要经常清理内部和外部表面，清除过期或变质的食品，以防止异味和细菌滋生。
同时，外部表面也需要经常清洁以保持外观干净整洁。
2. 避免过度负载：不要在冰箱内放置过多的食品和饮料。
过度负载可能导致制冷器失去效果，从而缩短冰箱的使用寿命。
3. 检查门密封：门密封是保持制冷器制冷效果的重要因素。
如果门密封不严，冰箱将消耗更多的能源以保持低温状态。
4. 避免频繁开关：避免频繁开关冰箱。
虽然冰箱可以通过自动调节制冷器温度，但频繁开关会增加电能的使用率。
5. 确保温度合适：应根据制造商的说明，确保冰箱的温度控制在正确的设置范围内。
温度过高或过低都会导致冰箱的电能使用量增加，同时还会缩短冰箱的使用寿命。
以上是电冰箱的维修技巧和保养方法，希望可以帮助您更好的保养和使用电冰箱，延长其使用时间，为家庭提供更加舒适的环境。
电冰箱故障维修方法200例
电冰箱故障维修方法200例一、系统泄漏检修由于制冷系统中有制冷剂，如系统泄漏，制冷剂将逸出体外，使冰箱制冷循环系统不能正常运行，制冷效果消失。
检修时应遵循以下步骤：(1)首先仔细检查管路各部是否有油渍，特别是干燥过滤器吸气管处，发现有油渍，说明制冷剂泄漏。
然后观察压缩机顶部和侧面壳体的吸、排气口有无气体喷出，若没有喷出气体或喷出气量很小，说明是制冷剂泄漏。
(2)检修时可先判断泄漏部位：首先放开冰箱的所有开关及电器设备，将箱内食品等全部取出，盖上两端盖板。
把冰箱的电源插头拔下，卸下箱门铰链及门把手，将箱门向上提，把门启开90度，注意不要用力过猛以免造成冰箱门裂纹。
(3)将制冷系统的高压管(有电冰箱铭牌或条形码的那一侧)、低压管(有气味的管子)套上一段塑料绳，将管路各部放开，在环境温度25℃左右时放置5～10min。
若低压管不冒水珠，说明制冷系统有泄漏。
为了便于检修，可在箱体下边缘垫上几层干草或棉纱等吸湿材料，以便吸附从管路中逸出的制冷剂液体。
(4)若确定是制冷系统泄漏，应先向用户解释，让用户充分了解因制冷剂泄漏对冰箱性能的影响及不能修理的后果。
然后按以下步骤检修：首先在电源插头处做好标记，以防漏电造成触电事故。
再用肥皂水检查各管子、各焊接处、压缩机座下部件等是否有气泡冒出，确定系统泄漏部位。
若确定系统泄漏，应将焊炬、空压机等专用检修工具接上电源进行抽真空、充注制冷剂等操作。
进行这些操作时一定要谨慎行事。
用户不可自行检修，以免造成更大的损坏。
最好请专业人员检修。
如用户同意不修理或检修后要按使用说明书规定进行使用和维护。
避免因修理造成不安全事故。
必要时在冰箱门口张贴“检修后勿使用”的警示标签，以免误用。
经专业人员检修过的冰箱，在未经专业人员重新检漏、加氟之前，不可用遥控器开机运行或接通电源使用。
以免发生意外事故。
二、除霜系统故障检修(1)检查除霜系统时，首先要观察蒸发器表面是否有霜块。
如蒸发器表面无霜层或只有少量霜层，说明除霜系统正常；如蒸发器表面霜层过厚或有霜层但除去后15～20min左右又迅速结满霜层，说明除霜系统不正常。
LG GR-S31NCKE CMWPLGE 电冰箱维修手册
电冰箱维修手册注意在检查或维修此冰箱前，请仔细读阅该本书的安全防范。
型号：ＧＲ－Ｓ３１ＮＣＫＥ．ＣＭＷＰＬＧＥ警告与安全措施为了安全和正确地使用冰箱和在维修过程中防止食故和危险，请遵守以下安全措施。
1. 小心触电。
在更换PWB零件前，从墙上插座上拔下电源线，并等待三分钟以上。
每次更换和维修电气元件时，请关闭电源。
2. 当连接电源线时，请在电源线从墙上插座上拔下后等待五分钟以上。
3. 请检查冰箱的电源插头是否插入插座内。
如果电源插头损坏，可能会造成火灾或触电。
4. 如果墙上的插座过载，可能会造成火灾。
请使用冰箱专用的电源插座。
5. 请确定插座正确接地，特别是在有水气或潮湿的地方。
6. 更换时使用标准的电气元件。
7. 使用正确的固定方式。
从外壳和连接部位上去除灰尘和杂质。
8. 请勿磨损、损坏、机械加工、严重弯曲、拔出或扭曲电源线。
9. 请检查电气元件内是否有湿气侵入的迹象。
如果确定有湿气侵入，请更换零件或用绝缘胶带掩盖。
10. 请勿用手或工具接触制冰机，以确定齿轮电机运行。
11. 请勿使用户自己维修、拆卸和改造冰箱。
这可能会造成食故、触电或火灾。
12. 请勿在冰箱内存储易燃材料，如乙醚、苯、酒精、化学品、汽油或药品等。
13. 请勿在冰箱的顶部放置花瓶、杯子、化妆品、化学品等，或盛满水的容器。
14. 请勿将盛满水的玻璃瓶放入冷冻室。
瓶中的水会结冰，使玻璃瓶破裂。
15. 当您弃置冰箱时，请先拆下门的衬垫，然后再弃置在儿童无法接触到的地方。
2规格项目规格项目规格尺寸（mm ）抽屉冷冻室变温室3只2只搁架冷藏室2只净重（kg）小抽屉1只1只1只1只1只1套1本1张制冷系统直冷旋转制冰盒1只储冰盒温度控制微电脑控制除霜系统复式斜拉保鲜盒保温层环戊烷压缩机P.T.C.启动型蛋格蒸发器丝管型化霜刮板冷凝器线型冷凝器资料袋制冷剂润滑油FREOL @10G (310 cc) 毛细管￠ 0.83 干燥剂分子筛XH-77编号：GR-S31NCKE.CMWPLGE1）使用说明书2）产品合格证20W （1 EA ）冷藏室灯冷冻室冷藏室人工除霜自动除霜630(W)X640(D)X1860(H)89R600a (62g)1. 显示器面板2．功能说明2.1.Po 2.2.电子操作2.2.12.2.2wer ON 時以下狀態Reset 可以-冷藏设定温度: 4 ℃-冷冻设定温度: -21 ℃-变温设定温度：4℃-锁定解锁设定：解锁注意：变温室停止工作。

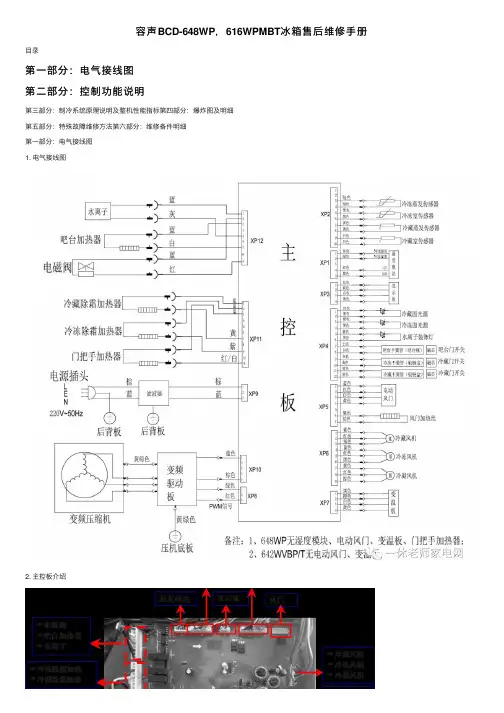

容声BCD-648WP，616WPMBT冰箱售后维修手册
容声BCD-648WP，616WPMBT冰箱售后维修⼿册⽬录第⼀部分：电⽓接线图第⼆部分：控制功能说明第三部分：制冷系统原理说明及整机性能指标第四部分：爆炸图及明细第五部分：特殊故障维修⽅法第六部分：维修备件明细第⼀部分：电⽓接线图1. 电⽓接线图2. 主控板介绍3、冰箱内部接线图第⼆部分：控制功能说明650系列冰箱显⽰板显⽰图案以及符号定义：1.按键定义三个按键采⽤感应开关。
1.1冷藏调温键: 设置冰箱冷藏室温度，且退出智能、速冷、节能、速冻、假⽇功能。
1.2 冷冻调温键: 设置冰箱冷冻室温度，且退出智能、速冷、节能、速冻、假⽇功能。
1.3 模式键:选择⼯作模式、显⽰实际温度，解锁。
1.4 实测温度显⽰键：解锁状态下，按下模式键5s，可以查看各个间室的实测温度，显⽰持续1min，1min后恢复显⽰设定温度；2、商场模式键：2.1 售场模式进⼊上电10min内，按住按键“冷藏调温”和“冷冻调温”超过45s，后进⼊演⽰模式。
所有加热器以及压缩机、风机等停⽌运⾏，屏幕常亮，⽤户⾯板操作正常，门开关和照明灯控制正常，锁定符号闪烁显⽰。
2.2 售场模式退出2.2.1 、按住按键“冷藏调温”和“模式选择”超过 45s，后退出演⽰模式。
2.2.2 、商场模式掉电退出，进⼊商场模式后12h，⾃动退出，如进⼊商场模式后8h未开冷藏或冷冻或吧台门，⾃动退出。
3. 温度设置3.1.冷藏室温度设置解锁状态下，按下“冷藏调温”键，冷藏温度显⽰区显⽰原设定温度并以1Hz频率闪烁，再每按⼀次“冷藏调温”键，冷藏设定按2→3→4→5→6→7→8→关闭→2循环，5s内⽆按键设置⽣效。
10s内⽆按键，停⽌闪烁。
冷藏室关闭时冷藏温度显⽰区显⽰“OF”，模式设定时跳过速冷模式。
3.2.冷冻室温度设置解锁状态下，按下“冷冻调温”键，冷冻温度显⽰区显⽰原设定温度并以1Hz频率闪烁，再每按⼀次按下“冷冻调温”键，冷冻设定温度加1，从-25℃到-15℃循环，5s内⽆按键设置⽣效， 10s内⽆按键，停⽌闪烁，设置⽣效。
电冰箱故障维修手册
电冰箱故障维修手册第一章：故障检查与排除1.1 电冰箱无法启动电冰箱无法启动可能是由于以下原因造成的：1）电源问题：检查电冰箱是否连接到电源插座，确保电源插座正常工作。
2）电源线损坏：检查电源线是否破损、插头是否松动，若发现问题，请更换电源线。
3）电冰箱控制面板故障：尝试按下控制面板上的启动按钮，若无反应，则可能是控制面板故障，需联系售后服务中心维修。
1.2 电冰箱无法制冷电冰箱无法制冷可能是由于以下原因造成的：1）温度调节问题：确认温度调节按钮是否设置正确的制冷温度，若设置过高或过低可能会导致制冷效果不佳。
2）冷冻室门未关闭好：确保冷冻室门关闭好，否则热空气会进入冷冻室，影响制冷效果。
3）冷冻室过载：如果冷冻室内物品过多，空气流通将受阻，影响制冷效果，建议合理摆放物品，留出空气流通空间。
第二章：常见故障及处理方法2.1 电冰箱漏水如果发现电冰箱漏水，可以按照以下步骤进行排除：1）清理排水阀：定期清理电冰箱的排水阀，防止阻塞造成漏水。
2）检查水箱：水箱是否松动或者因为堵塞导致漏水，将水箱重新固定好或者清理堵塞物。
3）外部环境湿度：如果环境湿度大，电冰箱可能会有一些结露现象，这是正常的，请适当调整湿度。
2.2 电冰箱噪音过大如果电冰箱工作时产生异常噪音，可按照以下方法来排除：1）检查平衡：确认电冰箱是否放置在平稳的地面上，调整冰箱四脚的高度，使之平衡稳定。
2）清洁冷凝器：定期清洁冷凝器和风扇，避免灰尘和污垢积累，导致噪音过大。
3）检查部件：如有必要，检查冷凝器、冷冻室等部件，确保它们安装牢固，不会产生异响。
第三章：预防与维护3.1 定期清洁定期对电冰箱进行清洁，包括内部和外部的清洁。
1）内部清洁：关闭电源，取出冰箱内的食品，用洗碗精和温水擦拭内部表面，然后用清水彻底冲洗干净。
2）外部清洁：用湿布擦拭冰箱外部，注意不要使用酸性或腐蚀性清洁剂，以免损坏表面。
3.2 注意使用环境1）放置位置：电冰箱应放置在通风良好、温度适宜的地方，远离热源和阳光直射，避免过热或过冷环境对冰箱的影响。
超低温冰箱(-86℃)维修手册
超低温冰箱(-86℃)维修手册work Information Technology Company.2020YEAR超低温冰箱(-86℃)维修手册超低温冰箱虽然制冷系统和控制电路都比较复杂，但常见故障主要是循环系统和电路部分故障，下面就几种常见故障进行说明解决。
1.接通电源后，总电源的空气开关自动断开排除方法：检查第一级制冷系统的压缩机是否损坏，若损坏则会造成短路，引起电源保护。
可以更换配件，若没有原厂配件，可经测算更换相当功率的冰箱压缩机，将管道焊接好，经过加压检查完管道气密性后抽真空并加入R-12氟利昂23．00z，再开机检测是否正常。
该故障一般是因为电源不稳定造成的，因为第一级先启动，故损坏通常都在第一级，这种情况下，一般只要加装延时稳压电源，就不会再出现该故障。
2.箱内温度未达到设定温度就已经停止工作排除方法：虽然箱内未达到设定温度，但是面板显示温度却已经达到设定温度。
这是由于检测温度的热敏电阻损坏，需要更换配件。
若没有原厂配件，可重新安装一套温度控制系统，即可消除故障。
3.冰箱制冷效果降低，人触摸箱体金属部分有电击感觉排除方法：用万用表测量冰箱漏电情况，采用分段法检查。
在给高温级压缩机单独通电运行时，检查是否是由于该压缩机漏电引起整个箱体带电。
静态检测压缩机接线柱，注意观察电动机绕组内引线插头部分，若与机壳有打火痕迹，表明该处漏电。
采用把接线柱部分连同周围一部分壳体一起更换的方法，装上机体后通电使其运转，检查有无漏电现象，等压缩机各项指标正常后，装回低温冰箱底座上，连接管道，检漏、抽空、充注适量制冷剂使冰箱恢复正常运行。
超低温冰箱的维护和保养对于延长其寿命和正常使用尤为重要，如果温度控制不准确常常导致所保存对象受损，对实验结果造成很大影响，从而影响研究工作的正常进行。
4.每月清洁一次，以保证其清洁度用干布清除冰箱内外部和配件上的少量尘埃，如果冰箱太脏则使用中性洗涤剂，清洗后再用纯净水彻底冲洗。
电冰箱维修操作规程
电冰箱维修操作规程一、操作规程概述电冰箱维修是一项专业的技术工作，为了确保维修过程的安全和有效性，本操作规程给出了电冰箱维修的详细步骤和要求。
二、安全要求1. 操作人员应具备相关电气和机械知识，并熟悉电冰箱的构造和原理。
2. 在维修过程中，必须确保电冰箱已断开电源，并验证电源已经切断。
3. 维修过程中必须佩戴绝缘手套和防护眼镜，确保自身安全。
三、维修步骤1. 故障排查1.1 检查电冰箱是否通电，确认电源是否供电正常。
1.2 检查电冰箱是否有明显的损坏或磨损部位。
1.3 检查电冰箱是否有异常声音或异味。
1.4 检查电冰箱内的冷冻温度是否正常。
2. 拆卸电冰箱外壳2.1 使用适当工具打开电冰箱外壳上的螺丝，并加以妥善保管。
2.2 将电冰箱外壳缓慢、轻轻地拆卸下来，注意不要损坏内部零部件。
3. 维修或更换零部件3.1 根据故障现象和排查结果，判断需要维修或更换的零部件。
3.2 使用正确的工具，将损坏的零部件进行修复或更换。
3.3 再次检查和确认维修后的部件是否正确安装，无松动现象。
4. 清洁和保养4.1 清洁电冰箱内部，包括冷冻室和保鲜室。
4.2 清洁电冰箱外壳，确保无灰尘和污垢。
4.3 根据维修情况，给予电冰箱适当的保养，延长使用寿命。
5. 组装电冰箱外壳5.1 将修复或更换后的零部件按正确顺序组装到电冰箱内部。
5.2 将电冰箱外壳轻轻地安装回原位。
5.3 使用适当的螺丝将电冰箱外壳固定好，并紧固。
6. 测试和验证6.1 接通电源，测试电冰箱运行是否正常。
6.2 测量电冰箱内部的温度，确认冷冻效果是否达到标准要求。
6.3 检查电冰箱的其他功能，如启停控制、显示屏、灯光等，确保正常工作。
四、维修注意事项1. 在维修过程中，严禁使用任何尖锐物品或工具直接刺入电冰箱内部，以免损坏零部件或导致电气触点短路。
2. 对于复杂故障或需要更换大型零件的情况，应请专业技术人员进行维修。
3. 严禁在湿润环境下进行电冰箱维修，以免触电危险。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
顾客服务部
家用电冰箱维修手册
-8-
2.4. 双温双控冰箱的控制原理
2.4.1.
与普通直冷冰箱不同的是，双毛细管系统中多了一个电磁阀控制制冷 剂的流向（见双毛细管系统走向图）。从压缩机出来的制冷剂气体经 过冷凝器的冷凝后，进入三通电磁阀（如图），该电磁阀根据微电脑 的指令控制制冷剂的流向。
2.4.2. 当冷藏、冷冻室都需要制冷时，电磁阀不通电，制冷剂通过毛细管一 进入冷藏室蒸发器，然后再进入冷冻室蒸发器，两个间室同时制冷。
2.5.5. 毛细管：它是一根细长的铜管，是制冷系统的节流装置。
2.5.6. 管道：电冰箱制冷系统各个部件之间借助管道连接，其中包括压缩机吸气管，排气管和连接配管等。
2.5.7. 干燥过滤器：置于冷凝器与毛细管之间，起吸附水份与过滤机械杂质的作用，以防毛细管脏堵或冰 堵。
2.5.8. 集液器：又称汽液分离器，置于回热器前，用以防止液态制冷剂流入压缩机汽缸。
图 2.1—1 普通机械温控冰箱制冷系统走向图
顾客服务部
家用电冰箱维修手册
-4-
图 2.1—2 双毛细管系统走向图（BCD-186A/E、BCD-216A/E）
图 2.1—3 三毛细管系统走向图（BCD-258B/E） 2.2. 制冷系统工作流程：压缩机→左侧冷凝器→门防凝露管→右侧冷凝器→干燥过滤器→电磁阀(多系统)
1.3.7.2. 噪声测试时的环境噪声必须低于冰箱噪声 6dB 以上。环境噪声低于冰箱噪声 6dB-15dB 时，测试 的冰箱噪声须进行修正；环境噪声低于冰箱噪声 15dB 以上时，测试的冰箱噪声即为冰箱的实际 噪声。
1.3.7.3. 将传声器分别置于距冰箱的四边中轴线 1m，高度为（冰箱高度+1m）/2 的位置，用声级计（A 计权）测试噪声，读取在噪声较大情况下指示的平均值，以四点噪声的算术平均值作为该机的平 均声压级噪声。
1.3.6. 耗电量：冰箱在稳定运行状态下运行 24h 的耗电量。它是在环境温度为 25℃（SN、N、ST 型）或 32℃（T 型）下按规定的试验方法测定的。
1.3.7. 噪音的测试
1.3.7.1. 在测试场所地面的几何中心处，将冰箱放在弹性基础上（厚 5~6mm 弹性橡胶垫层），测试场所的 体积为（冰箱长+2m）×（冰箱宽+2m）×(冰箱高+1m）。
2.5.16. 电磁阀：在多系统管路中，电磁阀起到一个控制制冷剂流向的作用，从而实现冷藏、冷冻室温度的 分开控制。
2.5.17. 补偿开关：控制补偿加热器的工作，目前我公司生产的冰箱分手动控制、环境温度自动控制、冷冻 室温度自动控制三种方式。
顾客服务部
家用电冰箱维修手册
-9-
2.5.18. 过载保护器：通过感知温度和电流来对压缩机进行保护，由一组常闭触点和双金属元件构成。
1.3.1. 家用电冰箱（冰箱）：一个供家用的具有适当容积和装置的绝热箱体，用消耗电能的手段来制冷， 并具有一个或多个间室，它包括冷藏箱、冷藏冷冻箱、冷冻箱。
1.3.2. 冷藏冷冻箱：电冰箱至少有一个间室为冷藏室，适用于储藏不需冻结的食品，并至少有一个间室为 冷冻室，适用于需要在-18℃或-18℃以下保存的冷冻食品和储藏冷冻食品。
2.5.9. 防凝露管：在冰箱冷冻室的箱体门框四周内侧贴敷的管路，管中流过的高温高压的制冷剂可加热门 框，可防止门框在空气湿度大时结露。
2.5.10. 电冰箱制冷系统各个部件之间借助管道连接，其中包括压缩机吸气管，排气管和连接配管等。
2.5.11. 制冷剂：又称制冷工质，有 R12、R134a、R600a，在制冷循环过程中通过相变，如冷凝和蒸发来 放热和吸热，以产生制冷效果。
1.3.7.4. 噪声规定：<250L,<45dB(A 计权)；>250L, <47dB(A 计权)。
顾客服务部
家用电冰箱维修手册
-3-
2. 电冰箱的工作原理、结构、主要性能
图 2 BCD-258B/E 冰箱结构示意图 2.1. 制冷系统工作原理：它是利用制冷剂在物态变化过程中的吸热现象，使之循环，不断地吸热和放热，
2.5.20. 箱体：包括壳体(箱体)；内胆（双层光亮挤出 HIPS 板）；发泡保温层；门封条。
2.5.21. 附件：有翻转蛋架、水饺托盘、翻转侧酒架、全透明抽屉、抽屉止挡、开门止挡、关门自锁、可倾 斜搁架、除味保鲜盒等。
3. 电冰箱的维修
3.1. 维修工具
3.1.1. 日常工具类：活动扳手、钢丝钳、尖嘴钳、平头及十字螺丝刀、测电笔、电烙铁、焊锡丝、焊锡膏、 卷尺、小毛刷、电吹风等。
1.3.3. 单控式冷藏冷冻箱：仅有一个控温手段供调节冷藏室和冷冻室温度的冷藏冷冻箱。
1.3.4. 冷冻食品储藏室：用于储藏冻结食品的间室，按其储藏温度可分为
1.3.4.1. “一星”级室，按规定的试验条件和方法测得的储藏温度不高于-6℃。 1.3.4.2. “二星”级室，按规定的试验条件和方法测得的储藏温度不高于-12℃。
2.5.14. 主控板：由一单片机系统进行各信号输入、输出处理，对压缩机、电磁阀等负载进行控制。
2.5.15. 温控器：用来控制压缩机的开停，从而维持食物所需的温度，温控器主要由毛细管和波纹管、一组 常闭触点和一个机械连杆机构组成。当温度升高时，引起波纹管内压力增大从而使波纹管膨胀伸展， 膨胀的波纹管推动连杆结构，使触点得以闭合，接通电源。当温度下降时，波纹管随着压力的减少 而收缩，连杆机构瞬时动作而断开触点，切断电源。
顾客服务部
家用电冰箱维修手册
-5-
→毛细管→冷藏室蒸发器→冷冷室蒸发器→集液器→回气管换热器→压缩机。 2.3. 几种不同类型冰箱的电气原理图
图 2.3—1 普通直冷冰箱的电气原理图（如 BCD-200、235F 等）
图 2.3—2 具有温度自动补偿、磁性门灯开关功能冰箱的电气原理图（如 BCD-187、196H 等)
2.5.12. 润滑油：也称冷冻油，有矿物油（R12、R600a 用）和脂类油（R134a 用），主要在压缩机的运行部 位起润滑和冷却作用。
2.5.13. 显示板：显示冷藏室、冷冻室、环境温度及冰箱的运行模式、状态，通过操作按键可进行运行模式 和冷藏、冷冻室温度的选择、调整及倒计时设定等功能。对于 05 年以前出厂，显示板与主控板之 间的连接导线为 10 根的产品，其中有一根导线为备用线，可在维修中加以利用。
家用电冰箱
维 修 手 册
美的荣事达合资公司
顾客服务部
二○○六年四月
顾客服务部
家用电冰箱维修手册
目录
1. 电冰箱的基础知识 1.1. 电冰箱的分类 1.2. 型号命名规则 1.3. 国家标准中关于冰箱的一些术语及解释 2. 电冰箱的工作原理、结构、主要性能 2.1. 制冷系统工作原理 2.2. 制冷系统工作流程 2.3. 几种不同类型冰箱的电气原理图 2.4. 双温双控冰箱的控制原理 2.5. 电冰箱的组成及主要部件的功能 3. 电冰箱的维修 3.1. 维修工具 3.2. 维修原则 3.3. 冰箱维修程序及主要零部件的检查方法 3.4. 维修中的注意事项
-1-
2 2 2 2 3 3 5 5 8 8 9 9 9 9 17
顾客服务部
家用电冰箱维修手册
-2-
家用电冰箱维修手册
1. 电冰箱的基础知识 1.1. 电冰箱的分类 1.1.1. 按冷却方式可分为：直冷式、风冷式（W）、混冷式（一般冷藏直冷，冷冻风冷）三种。 1.1.2. 按温度控制方式可分为：双温单控、双温双控，电子温控（E）三种。 1.1.3. 按用途可分为：冷藏箱（C）、冷藏冷冻箱（CD）、冷冻箱三种（D）。 1.1.4. 按冷藏冷冻箱使用时的气候环境分为：亚温带型（SN，10~32℃），温带型（N，16~32℃），亚热
以达到制冷的目的。其具体过程是：通电后压缩机工作，将蒸发器内已吸热的低压、低温气态制冷 剂吸入，经压缩后，形成高压、高温蒸气，进入冷凝器。由于毛细管的节流，使压力急剧降低。因 蒸发器内压力 低于冷凝器压力，液态制冷剂就立即沸腾蒸发，吸收箱内的热量变成低压、低温的蒸 气。再次被压缩机吸入。如此不断循环，将冰箱内部热量不断的转移到箱外。通过以上分析，我们 知道只要压缩机一工作，其机体内就有高压存在，并且在断电后，要有段时间才能消失，这就是冰 箱为什么不能在关机后立即开机的原因所在。其内在的机理是， 电冰箱在运行过程中，其制冷系统 压缩机的吸气侧为低压，压缩机的排压侧为高压，两侧的压强差很大(压力差也是很大)，停机后两侧 系统仍然保持这个压力差，如果立即起动，压缩机活塞压力加大，电机的起动力矩不能克服这样的 压力差，使电机不能起动，处于堵转状态，这就使得旋转磁场相对于转子的转速加快，磁通量的变 化率加大了，从而导致电机绕组的电流剧增，温度升高，如果时间长，很有可能烧毁电机。因此要 求停机后过 4～5 分钟再起动。
带型（ST，18~38℃），热带型（T，18~43℃）ቤተ መጻሕፍቲ ባይዱ 1.2. 型号命名规则
改进设计序号：用汉语拼音字母顺序表示 冷却方式代号：风冷无霜电冰箱用 W 表示 规格代号：有效容积 L，以阿拉伯数字表示 用途分类代号：冷藏用 C，冷冻用 D，冷藏冷冻用 CD 表示 产品代号：家用电冰箱用 B 表示
1.3. 国家标准中关于冰箱的一些术语及解释
2.4.3. 当冷藏室达到指定温度，或处于关闭状态不需要再制冷时，电磁阀通 电，制冷剂通过毛细管二直接进入冷冻室蒸发器制冷。
2.5. 电冰箱的组成及主要部件的功能
2.5.1.
压缩机：它是制冷系统的心脏，发挥着最重要的作用：按照制冷量的需要定量吸入制冷剂气体，经 过压缩机以后按额定的压力输送出去。电动机和压缩机直接偶合，组合在一个紧凑的壳体里，如右 图所示。为了使汽缸和活塞得到润滑，壳体底部盛有润滑油，并有专门机构将润滑油吸到缸壁润滑。 在壳体外部的排气管上，往往有一只消音器用来消除排气噪声。制冷压缩机有活塞式、旋转式和涡 旋式三种。
