中央空调系统介绍目录中央空调分类 水冷中央空调系统分类 水冷中央空调系统组成 空调系统方案比较水冷中央空调系统适用范围 系统推荐注意环节一、中央空调分类1、按冷媒分类： 冷媒分类： 分类 水系统：风冷热泵系统、常规水（冷却塔）系统、 水系统：风冷热泵系统、常规水（冷却塔）系统、水环 热泵系统、地源热泵系统 热泵系统、 氟系统： 氟系统：多联机系统 氨系统： 氨系统：冷库制冷系统 乙二醇系统： 乙二醇系统：冰蓄冷系统一、中央空调分类2、按冷却方式分类： 冷却方式分类： 分类 风冷系统：风冷热泵系统（风冷螺杆、风冷模块）、多 风冷系统：风冷热泵系统（风冷螺杆、风冷模块）、多 ）、 联机系统； 联机系统； 水冷系统：常规水（冷却塔）系统、水环热泵系统、 水冷系统：常规水（冷却塔）系统、水环热泵系统、地 源热泵系统（土壤源、地表水、地下水）； 源热泵系统（土壤源、地表水、地下水）；一、中央空调分类3、按使用能源分类： 使用能源分类： 分类 电制冷系统（电动力、压缩式）：离心式、螺杆式、 电制冷系统（电动力、压缩式）：离心式、螺杆式、活塞 ）：离心式 涡旋式； 式、涡旋式； 热制冷系统（热动力、吸收式）：蒸汽式、热水式、 热制冷系统（热动力、吸收式）：蒸汽式、热水式、直燃 ）：蒸汽式 废气式。
式、废气式。
一、中央空调分类4、按节能方式分类： 节能方式分类： 分类 二次泵系统、冰蓄冷系统、地源热泵系统（土壤源、 二次泵系统、冰蓄冷系统、地源热泵系统（土壤源、地表 水、地下水）、氨系统。
地下水）、氨系统。
）、氨系统二、水冷中央空调系统分类1、按冷源分类： 冷源分类： 分类 常规水（冷却塔）系统； 常规水（冷却塔）系统； 水环热泵系统； 水环热泵系统； 地源热泵系统（土壤源、地表水、地下水、废水）； 地源热泵系统（土壤源、地表水、地下水、废水）；二、水冷中央空调系统分类2、按空气处理设备设置情况分类： 空气处理设备设置情况分类： 分类1）集中系统（集中进行空气的处理、输送和分配）：空气处理设备集中 集中系统（集中进行空气的处理、输送和分配）：空气处理设备集中 ）： 在中央空调室里，处理过的空气通过风管送至各房间的空调系统。
家用中央空调安装步骤(氟系统)
随着消费水平和消费观念提升，住宅与家居产品的升级，中央空调赋予了现代住宅新的气质与内涵中央空调效果好不好，绝大部分要看安装工程好不好。
除了品质可靠的产品，优质的空调安装材料和安装工程、专业靠谱的服务和售后同样重要。
家用中央空调安装步骤（氟系统）第一次安装水电进场时准备施工01现场定位室内机安装进场第一步就是吊装内机，内机离房顶距离不得小于1公分，避免机器运行时与墙顶产生共振。
室内机必须吊装与水平位置，安装后需要用专用工具测量，机器是否水平。
室内机用保鲜膜整齐的将整机做好防尘包装保护，防止灰尘堆积。
室内机单独固定，不与其他设备公用吊架，且保证水平吊装。
配管与室内机连接处用保温软管包好，管道安装时不得与其它线管交叉，并在管道吊架上固定好，管道固定桥架垂直于地面。
02冷媒管安装安装完内机即可安装冷媒铜管，所有的焊接点应该是铜管与分歧管的连接处进行焊接，不存在铜管与铜管焊接。
在焊接过程中必须在铜管内冲入氮气（充氮焊接工艺），使铜管内部没有空气，避免产生焊接使内壁结炭从而在正式运转时入压缩机而产生故障。
焊接完成后应该用高压氮气进行管内吹灰，保持铜管内清洁。
03冷凝水管和电路安装冷凝水管从内机接出后至室外或地漏，至少保持>1%的坡度。
质量较高的安装则是从室内机接出后，就近落地，最后会同其他冷凝水管一起接出室外或地漏。
04打压测试保压隐蔽工程验收充氮保压，焊接完成后必须对铜管进行压力测试，往铜管内充入一定压力的氮气进行保压，一般压力测试时间为24小时。
使用R410A冷媒，需保持管内压力为40公斤，R22冷媒则需要保持管内压力为20公斤。
氮气是惰性气体，膨胀系数小，几乎不存在由于热胀冷缩而产生的压力变化。
如果测试过程中压力表有下降，则应该检查冷媒管焊接是否有问题。
为了保证安装施工到位，所有压力表在常规24小时保压后不做拆除，为避免其他装修施工时误损冷媒系统，保持到外机通电测试前才拆除，充分保证冷媒系统的安全运行。
多联机氟系统和水系统比较
在建筑物或者一些大型场所使用的中央空调一般采用氟系统或者水系统，用户需要根据实际的情况和需要来合理选择。
我们就这两种设备进行详细的介绍和对比，来帮助您更好地选择。
先来了解一些水系统和氟系统这两种的特点：水系统的中央空调是个综合类的工程，根据设计的方案和工程情况的不同进行选择，主机常见的有离心机、水冷螺杆机、风冷螺杆机、风冷涡旋模块机等。
氟系统：温度调节精度高、室内外机都能变频、节能、噪音小、使用维护保养简单方便。
但由于氟机：设备和管道成本高、安装对现场焊接等技术工艺水平要求很高，因此初装成本比较高。
具体差别如下：a.初投资方面：水系统初投资少，氟系统初投资多。
b.后期运行费用方面：水系统运行费用低，氟系统运行费用高。
c.施工难易程度：水系统施工复杂，氟系统施工简单。
d.运行方面：水系统运行稳定，氟系统运行故障率高。
e.人体舒适度方面：水系统舒适，氟系统出风过于凉。
f.故障率方面：水系统故障率低，氟系统故障率高。
通过详细地对比帮助您进一步了解这两种系统的差别：一、水系统运行比较稳定多联机：多联机系统内外机之间的管道内为制冷剂，换热方式为直接蒸发式。
由于制冷剂在管道内的物态变化（液态变气态/气态变液态）比较复杂且频繁，容易造成有的房间过冷而有的房间却不够冷。
水系统内外机之间的管道内为循环冷冻水，换热方式为二次换热。
由于水的传热性比较稳定，所以整个系统运行比较稳定。
二、除湿量，人体舒适度多联机系统：多联机系统的直接蒸发式换热和家用空调的其实是同一种换热方式，容易造成室内机除湿很厉害，人在其中工作容易疲乏不适。
水系统：水系统的二次换热，室内机换热式无需过度除湿，可以让房间内保证比较适宜的湿度，人体舒适度也很好。
三、节能多联机系统：多联机系统只要外机关机，室内机就不能再进行制冷或者制热；水系统：水系统中由于水的传热性有一定滞后，所以在下班前半小时或者一小时提前关闭主机，只保证水泵循环，都能满足室内需求。
四、容易查找故障点多联机：多联机系统一旦系统有漏点，整个系统中的制冷剂都会全部挥发，影响整个系统使用，而且漏点很难查找。
格力中央空调设计培训.pptx
23
风管压头计算
24
铜管最大连接管长度
注： 连接管越长，冷量衰减越大。 如果连接管超过8（以液管为准），则需追加制冷剂。
25
机外静压
高静压、普通静压、0静压 B系列超薄风管式内机静压为0，适用于 不接风管的场合,卧室、宾馆客房。 A1系列风管式内机2.6-5kw静压为20pa,6.5kw为 25pa,10-14kw为30pa。适用于办公室、餐厅等。 高静压风管式内机10-12kw为100pa。适 用于办公室大厅、餐厅大厅，对噪声要求 相对较低的场所。
13
室内机安放位置
a：送回风无阻挡的地方， b：出风口尽量在一面墙的居中位置， c：送风对面墙最好小于5米， d：室内机最好不在卧室床头上方和家电的上方 e：室内送风口尽量不在掉角之处（特别征对大
于20米的空间）以防气流分布不均匀， f：检修口开口尺寸为400mm*400mm。
14
室外机安放位置
氟系统
2
格力风管机
最薄为220mm 最厚为300mm
机身高度185mm, 业界最薄
A2系列风管机
B系列超薄风管机
3
组合示意图
风管机的基本组成包括室外机、管道系统（风 系统和氟系统）和风管式室内机。
一次冷媒 循环系统
室外机
室内机
风管送风机组
4
水系统：主机（室外机）与末端（风机盘管）之间采用水管（可 用：PP-R管、镀锌钢管、无缝钢管等）相连，而水管内部通过的 是水，即：以水作为冷（热）源的载体。故称之为水系统。
6
民用建筑空调面积冷指标（推荐）
7
空调负荷计算
单位面积冷负荷指标法

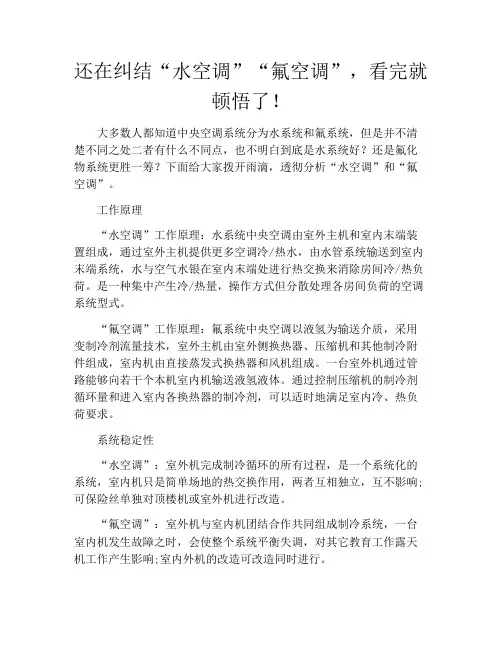

还在纠结“水空调”“氟空调”,看完就顿悟了!
