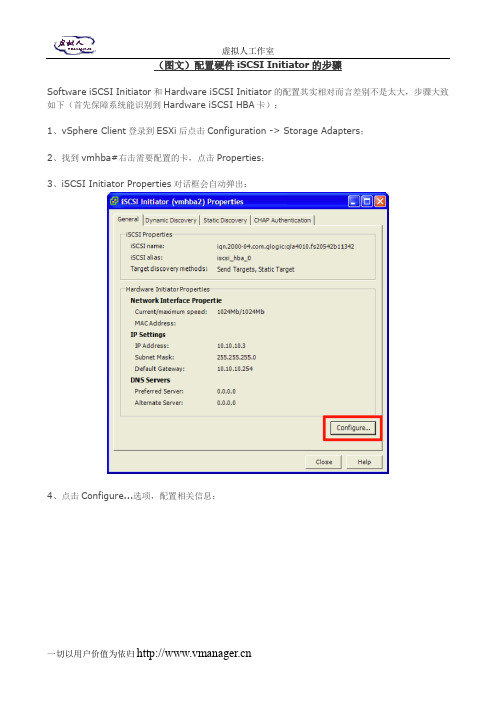

（图文）配置硬件iSCSI Initiator的步骤
Software iSCSI Initiator和Hardware iSCSI Initiator的配置其实相对而言差别不是太大，步骤大致如下（首先保障系统能识别到Hardware iSCSI HBA卡）：
1、vSphere Client登录到ESXi后点击Configuration -> Storage Adapters；
2、找到vmhba#右击需要配置的卡，点击Properties；
3、iSCSI Initiator Properties对话框会自动弹出：
4、点击Configure...选项，配置相关信息；
5、在HBA卡里填写相关的IP信息，可以调整如下信息：
∙iSCSI名称
∙iSCSI别名
∙Hardware initiator的IP信息
设定好之后点击OK之后，iSCSI Initiator Properties对话框将会再次出现；
6、点击Dynamic Discovery页标签后会弹出Dynamic Discovery对话框：
输入相关的iSCSI Target的地址和端口好之后点击OK完成，缺省端口号为3260；
7、点击Add...按钮后输入IP信息；
8、点击Close后关闭iSCSI Initiator Properties对话框；
9、然后重新扫描一下，如果无误，将会准确出现。
redhat挂载iscsi设备
15. 使用mkfs.ext3 /dev/sdd1 创建文件系统
16.使用tune2fs -c -i -1 0 /dev/sdd1 去除文件系统的自动检测
17 tune2fs -l /dev/sdd1 查看文件系统的UUID
18. 创建/data目录，vi打开/etc/fstab 添加UUID=aefb0e8c-b1f1-47cd-83a0-e826b6240384 /data ext3 _netdev 0 0 （一定要使用UUID,不能使用/dev/sdd1,因为重启后名称会变化，本系统重启后就成了/dev/sdb1）
tmpfs /dev/shm tmpfs defaults 0 0
devpts /dev/pts devpts gid=5,mode=620 0 0
10。验证已经连上 iscsiadm -m session 可以看到输出节点的名称
11. fdisk -l 可见一个多出来的设备/dev/sdd
12 重启，fdisk -l确认自动挂接 (可省略)
13 尝试用fdisk 分区但是由于划分的存储空间>2T,导致后来mount失败
14 使用parted分区，进入parted，删除全部分区，输入mklabel,确认后输入gpt,然后重新分区,最后输入quit退出parted
mke2fs 1.35 (28-Feb-2=
OS type: Linux
Block size=4096 (log=2)
Fragment size=4096 (log=2)
39321600 inodes, 78642183 blocks
LABEL=/ / ext3 defaults 1 1
LABEL=/boot /boot ext3 defaults 1 2
iSCSI Initiator配置总结
iSCSI Initiator配置总结一、Redhat5iSCSI基本配置：1. 执行/etc/init.d/iscsi start启动iSCSI服务。
2. 修改配置文件/etc/iscsi/iscsid.conf，设置node.startup=automatic自动登录目标器。
3. 执行iscsiadm -m discovery -t st -p [targetip] 来查找目标器4. 在阵列上将扫描到的端口添加给对应的主机并映射LUN。
5. 执行iscsiadm -m node -p [targetip] -l来注册目标器6. 执行chkconfig iscsi on将iscsi服务设置为开机自动启动7. 执行fdisk -l就可以扫描到映射给主机的LUN了注：① 与第5步相反的操作是iscsiadm –m node –p [targetip] –u，这个命令用于将目标器从系统中注销。
② 第2步和第6步的作用为开机自重启iSCSI服务，直接执行fdisk -l就可以自动扫描到映射给主机的LUN(包括命令设备)。
CHAP配置：1. 对一个目标器添加CHAP认证，依次执行如下3条命令：iscsiadm -m node -o update -p [targetip] -n node.session.auth.authmethod -v CHAPiscsiadm -m node -o update -p [targetip] -n ername -v [chap user name]iscsiadm -m node -o update -p [targetip] -n node.session.auth.password -v [Chap auth passwd]2. 在阵列侧对该目标器配置同样的用户名和密码；请参考阵列操作指导。
3. 执行/etc/init.d/iscsi restart重启iSCSI服务。
RedHat_AS_5下使用iscsi_initiator连接ISUM420G3指导书
RedHat AS 5下使用iscsi initiator连接ISUM420G3的指导书关键词：Linux Redhat、iSCSI initiator、AS 5修订纪录：目录1测试环境及版本： (3)1.1硬件环境 (3)1.2NeoStor版本 (3)1.3OS版本： (3)1.4软件版本： (3)2测试内容 (3)3测试步骤 (4)3.1步骤1：确定AS5上安装了iscsi_tcp模块与iscsi-initator-utils (4)3.2步骤2：在ISUM420G3下建立LINUX服务器的映射关系 (5)3.3步骤3：将SAN资源挂载到Linux下 (5)3.3.1（1）修改Initiator name： (5)3.3.2（2）启动iscsi服务： (6)3.3.3（3）发现Target： (6)3.3.4（4）连接Target： (6)3.3.5（5）Target上新增卷的连接： (7)3.3.6（6）服务器上新增Target的连接： (8)3.3.7（7）取消Target连接： (8)3.3.8（8）设置CHAP认证信息： (8)3.3.9（9）其他配置 (9)3.4步骤4：分区，格式化等操作 (10)4测试结果 (11)1 测试环境及版本：1.1 硬件环境VMware 8.0.1 build-528992 虚拟机1.2 NeoStor版本ISUM420G31.3 OS版本：RedHat AS5企业版RHEL5.0 x86_i386[root@test ~]# uname -aLinux test 2.6.18-194.el5 #1 SMP Tue Mar 16 21:52:43 EDT 2010 i686 i686 i386GNU/Linux1.4 软件版本：iscsi-initiator-utils软件版本：[root@test ~]# rpm -qa | grep iscsiiscsi-initiator-utils-6.2.0.871-0.16.el52 测试内容RedHat AS5中iSCSI协议栈是完全基于GPL的Open-iSCSI, 对于iSCSI连接的配置也不再象以前的版本靠写几个配置文件控制，而主要用iscsi-adm 这个命令来配置。
Linux下iSCSI initiator的安装和设置
Linux下iSCSI initiator的安装和设置环境：1、OS：RedHat AS4 (内核版本：2.6.9-22.ELsmp)2、Initiator软件：linux-iscsi-4：0.1.11具体步骤1.在客户端安装RedHat AS4.2 (内核版本：2.6.9-22.ELsmp)光盘。
安装时选择启动激活网卡的端口，并且安装模式选择“个人定制安装”，选择软件包时，在网络配置选项中选中iscsi选项。
2.安装完毕后，通过ifconfig命令，确保Linux系统的IP与IX1000业务口IP在同一网段。
3.设置iscsi服务。
使用setup命令，弹出窗口如下所示：选中“系统服务”，点击“运行工具”，进入服务选项的窗口，按空格键选中iscsi服务，单击“确定”。
如下图所示：4.使用/etc/init.d/iscsi start命令先启动iscsi服务。
5.在/etc/iscsi.conf这个配置文件下，有3项内容需要配置：DiscoveryAddress，OutgoingUsername，OutgoingPassword。
其中“DiscoveryAddress”是业务口IP地址，这个地址是在NeoStor上为Target所分配的IP 地址。
举例说明：注意：如果在NeoStor上没有设置CHAP认证，只需要设置DiscoveryAddress一项内容。
“OutgoingUsername”和“OutgoingPassword”，指的是在NeoStor上创建iSCSI 协议下的Client的过程中，或者是Client的iSCSI协议的属性里，已设置CHAP认证的用户名和密码。
这是针对在NeoStor上设置CHAP认证的情况进行的设置。
对/etc/iscsi.conf这个文件配置如下DiscoveryAddress=10.1.5.2:3260相关的CHAP认证的设置，如：OutgoingUsername=huawei-3comOutgoingPassword=123456789123注意：输入用户名和密码时注意区分大小写！6.在/etc/initiatorname.iscsi文件下设置Initiator的名字，格式如下：Initiatorname=iqn.xxx.xxx:xxx此Initiator是创建时为Client分配的Initiator。
REDHAT 挂ISCSI步骤
例如，将启动器名称修改为iБайду номын сангаасn.test01，修改后界面显示如下：
InitiatorName=iqn.test01
3. 按“ESC”键，退出编辑模式。
4. 运行命令:wq，保存并退出“initiatorname.iscsi”文件。
在Red Hat应用服务器上，通过运行相关的命令配置启动器。
操作步骤
步骤1 以root用户身份登录应用服务器。
步骤2 运行/etc/init.d/iscsi start命令启用iSCSI业务。
步骤3 可选: 修改iSCSI启动器的名称。
当存储设备与多台应用服务器建立连接时，为了快速定位需要添加的启动器，建议修改启动器的名称。各启动器的名称不能重复，否则应用服务器连接失败。
说明
启动器的名称在ISM上显示为“标识”。在ISM上为主机添加启动器时，能够通过名称识别不同
应用服务器。
1. 在根目录下运行命令vi /etc/iscsi/initiatorname.iscsi，打开“initiatorname.iscsi”文件。
2. 按“i”键进入编辑模式，编辑“initiatorname.iscsi”文件。
Preparing... ########################################### [100%]
1:iscsi-initiator-utils ########################################### [100%]
----结束
操作步骤
步骤1 以root用户身份登录应用服务器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RHEL 5下iSCSI Initiator软件安装配置指导书
RHEL 5已开始在内核中加入了对iSCSI的支持，使用的iSCSI Initiator软件是Open-iSCSI Initiator，支持万兆网卡，其配置方式与RHEL 4及更早的RedHat Linux发行版中的iSCSI Initiator有很大的区别。
一、安装并配置iSCSI Initiator软件
以下以RHEL 5 x86版本为例介绍如何安装并配置iSCSI initiator。
技术社区
1、安装iSCSI Initiator
把RHEL5 x86第一张安装光盘挂载到/mnt目录下，之后进入/mnt/Server目录进
到/etc/iscsi目录下：
/etc/iscsi/iscsid.conf 所有刚发起的iSCSI session默认都将使用这个文件中的参数设定。
/etc/iscsi/initiatorname.iscsi 软件iSCSI initiator的intiator名称配置文件。
在iscsi启动的时候，iscsid和iscsiadm会读取这两个配置文件。
2、确认iscsi服务随系统启动而启动
用chkconfig检查iscsi和iscsid服务在运行级别3和5中随系统的启动而自动启
找
注意：
InitiatorName这个单词必须注意大小写，同时，必须顶格写，xxxx代表要设置的initiator名称，请遵循iqn命名规范。
iqn规范定义的InitiatorName格式为iqn.domaindate. :optional name，例如：.h3c:dbserver。
5、启动iscsi服务
Setting up iSCSI targets: [ OK ]
Open-iSCSI是通过以下iSCSI数据库文件来实现永久配置的：
Discovery (/var/lib/iscsi/send_targets)：在/var/lib/iscsi/send_targets目录下包含iSCSI portals的配置信息，每个portal对应一个文件，文件名为“iSCSI portal IP，端口号”（例如“200.200.10.200,3260”）。
Node (/var/lib/iscsi/nodes)：在/var/lib/iscsi/nodes目录下，生成一个或多个以iSCSI存储服务器上的Target名命名的文件夹，在该文件夹下有一个文件名为“iSCSI portal IP，端口号”（例如“200.200.10.200,3260”）的配置参数文件，该文件中是initiator登录target时要使用的参数，这些参数的设置是从/etc/iscsi/iscsi.conf中的参数设置继承而来的，可以通过iscsiadm对某一个参数文件进行更改（需要先注销到target的登录）。
iscsiadm是用来管理（更新、删除、插入、查询）iSCSI配置数据库文件的命令行工具，用户能够用它对iSCSI nodes、sessions、connections和discovery records进行一系列的操作。
6、分配存储资源，在Linux上执行target的发现
RHEL 5上当前的iSCSI Initiator版本只支持sendtargets 的发现方式，不支持SLP 和iSNS
假设后端存储为IX1000，iSCSI业务IP地址为200.200.10.200，则使用下面的
没有任何输出，但是此时到IX1000上会查看到有新的initiator生成。
:h3c:200realm.rhel5
注：在IP SAN存储设备上把相应的存储空间分配给RedHat Linux服务器的具体操作请参照各存储设备相关的指导书
思。
可以使用iscsiadm -m node --loginall=all
一次登录所有的targets。
8、查看iSCSI session信息
二、.对新发现的磁盘进行分区并创建文件系统
1、先用fdisk –l查看新的磁盘名称，这里我们发现了一个100GB的磁盘，
者隔一个固定的时间后，系统会对该分区进行检测，这就会导致硬盘反映速度很慢，影响业务，本操作的目的就是去掉文件系统自动检查的属性。
三、设定文件系统的自动挂载
本例中我们将要把/dev/sdb1挂载到/data目录下
Filesystem volume name: <none>
Last mounted on: <not available>
Filesystem UUID: 3f0a00b7-4939-4ad2-a592-0821bb79f7c6
Filesystem magic number: 0xEF53
Filesystem revision #: 1 (dynamic)
Filesystem features: has_journal resize_inode dir_index filetype sparse_super large_file
....................
3、用vi编辑/etc/fstab文件，设置自动挂载：
注意：
●挂载选项使用的是“_netdev”
●UUID要顶格写。
●Linux系统重启后，磁盘设备的名称可能会发生变化，从而引起文件系统
不能挂载上来或者不能正确挂载，使用UUID的方式进行挂载可以解决
这个问题，
6、条件允许的话，重启一下操作系统，使用df命令确认系统重启后文件系统能够自动挂载上来。
