卫生间穿楼板管道套管施工技术改进
PVC排水管道穿楼板套管问题
20 聚氨酯堵严
D1=D+50 D
楼面
防水层及 附加防水层
1：2.5 有机硅 防水砂浆
PVC-U 管
图 3 PVC 排水管穿防水楼板无套管做法
收稿日期： 2012-09-02 作者简介： 董莲旭（ 1976- ） ，女，工程师
第 38 卷 第 32 期
·108· 2 0 1 2 年 1 1 月
山西建筑
第 38 卷 第 32 期 2012年11 月
山西建筑
SHANXI ARCHITECTURE
Vol． 38 No． 32
Nov． 2012 ·107·
文章编号： 1009-6825（ 2012） 32-0107-02

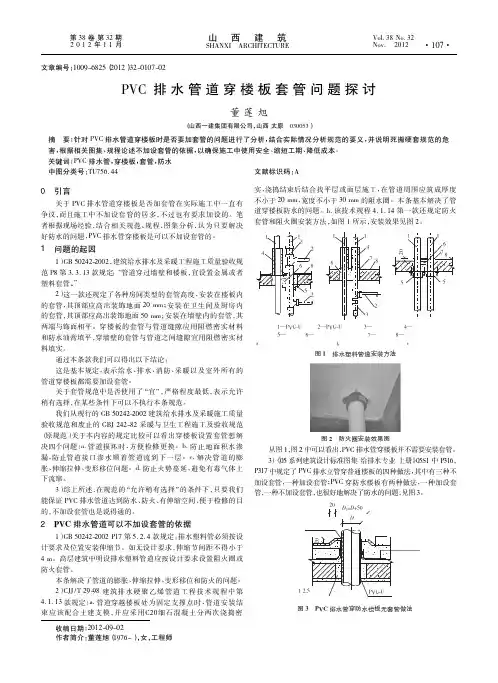

PVC 排 水 管 道 穿 楼 板 套 管 问 题 探 讨
董莲旭
（ 山西一建集团有限公司，山西 太原 030053）
卫生间降板式同层排水组合排水套管施工技术

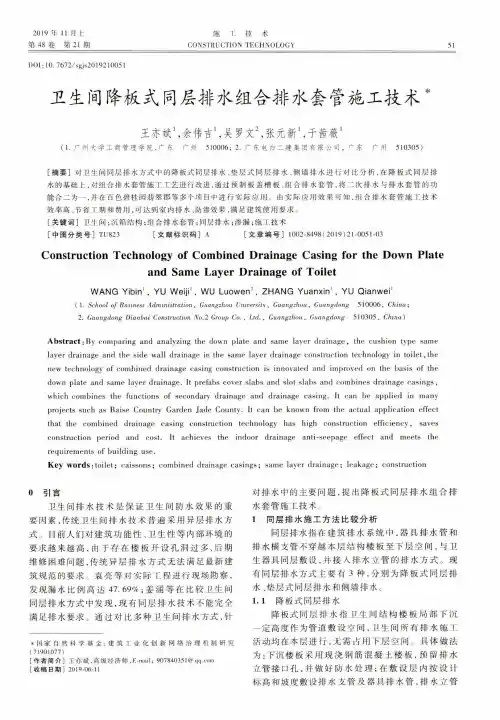

2019年11月上第48卷第21期施工技术CONSTRUCTION TECHNOLOGY 51DOI ： 10. 7672/sgjs2019210051卫生间降板式同层排水组合排水套管施工技术**国家自然科学基金：建筑T.业化创新网络治理机制研究(71901077)［作者简介］王亦斌，高级经济W,E-mail ： 907840351@ ［收稿日期］2019-06-11王亦斌J 余伟吉J 吴罗文2,张元新J 于茜薇'(1•广州大学工商管理学院，广东广州 510006； 2. r 东电白二建集团有限公司，广东广州 510305)［摘要］对卫生间同层排水方式中的降板式同层排水、垫层式同层排水、侧墙排水进行对比分析，在降板式同层排 水的基础上，对组合排水套管施工工艺进行改进，通过预制板盖槽板、组合排水套管，将二次排水与排水套管的功 能合二为一，并在百色碧桂园翡翠郡等多个项目中进行实际应用。
由实际应用效果可知，组合排水套管施丁技术效率高、节省丁期和费用，可达到室内排水、防渗效果，满足建筑使用要求。
［关键词］卫生间；沉箱结构；组合排水套管；同层排水；渗漏；施工技术［中图分类号］TU823 ［文献标识码］A ［文章编号］1002-8498(2019)21-0051-03Construction Technology of Combined Drainage Casing for the Down Plateand Same Layer Drainage of ToiletWANG Yibin 1, YU Weiji', WU Luowen 2, ZHANG Yuanxin 1, YU Qianwei 1(1. School of Business Administration , Guangzhou University , Guangzhou , Guangdong 510006, China ；2. Guangdong Dianbai Construction No. 2 Group Co. , Ltd. , Guangzhou , Guangdong 510305, China )Abstract : Ry comparing and analyzing the down plate and same layer drainage , the cushion type samelayer drainage and the side wall drainage in the same layer drainage construction technology in toilet , thenew technology of combined drainage casing construction is innovated and improved on the basis of thedown plate and same layer drainage. It prefabs cover slabs and slot slabs and combines drainage casings ,which combines the functions of secondary drainage and drainage casing. It can be applied in many projects such as Baise Country Garden Jade County. It can be known from the actual application effectthat the combined drainage casing construction technology has high construction efficiency , savesconstruction period and cost. It achieves the indoor drainage anti-seepage effect and meets therequirements of building use.Key words : toilet ; caissons ； combined drainage casings ; same layer drainage ； leakage ； construction0引言卫生间排水技术是保证卫生间防水效果的重要因素，传统卫生间排水技术普遍采用异层排水方式。
卫生间管道穿楼板防渗漏施工要点
卫生间管道穿楼板防渗漏施工要点一、施工前准备：1.确认穿越楼板的管道位置和尺寸，包括水管、排水管等。
2.清理穿越楼板位置周围的杂物，确保施工区域清洁。
3.准备所需的工具和材料，如水泥、加固材料、防水材料等。
二、施工过程：1.在穿越楼板位置分别施工水管和排水管的密封层。
可以使用防水涂料、防水胶粘剂等材料，确保管道与楼板之间密封严实，防止渗漏。
2.使用加固材料加固穿越楼板位置周围的结构，提高承重能力。
可以使用钢筋、混凝土等材料进行加固。
3.在穿越楼板位置上下方设置防水层，以防止管道渗漏引起楼层间水漏问题。
可以使用防水卷材、防水涂料等材料，确保楼板防水性能。
4.测试防水效果，可以使用水压测试方法，检查管道与楼板的连接处是否有渗漏现象。
三、施工注意事项：1.施工前需对穿越楼板位置进行严密封堵，以防止灰浆或水泥倒入下层楼板。
2.管道穿越楼板位置需要保持垂直，确保管道穿越楼板后与楼板平齐。
3.在施工过程中需要注意防火安全，避免火源接近易燃材料。
4.施工完成后，应及时对施工区域进行清理，保持整洁。
四、常见问题及处理方法：1.渗漏问题：如果发现穿越楼板位置有渗漏现象，可以重新施工密封层，确保密封性能。
2.承重能力不足问题：如果发现穿越楼板位置的结构承重能力不足，可以进行加固处理，提高承重能力。
3.管道位置不准确问题：如果发现管道位置不准确，可以重新调整管道位置，确保与楼板平齐。
五、施工质量控制：1.施工前需制定详细的施工方案，并组织施工人员进行培训，确保施工质量。
2.施工过程中需要进行现场质量检查，及时发现和解决问题。
3.施工完成后进行验收，确认防渗漏施工合格。
综上所述，卫生间管道穿楼板防渗漏施工的要点包括施工前的准备工作、施工过程中的合理安排和注意事项、解决常见问题的处理方法，以及施工质量的控制措施。
这些要点能够有效地保证卫生间管道穿越楼板的防渗漏效果，确保楼层间的卫生和安全。
卫生间改造,在楼板重新开孔安装下水管道,管囗防漏处理方法是什么才能保证不漏
卫生间改造,在楼板重新开孔安装下水管道,管囗防漏处理方法是什么才能保证不漏1卫生间改装下水管道不留出可以吗马桶或坐便器边都s型堵水器异味压水面防止异味2卫生间下水管道安装下水管道安装注意事项1、水管安装后一定要进行增压测试：增压测试一般是在1.5倍水压的情况下进行,在测试中应没有漏水现象。
2、在没有加压条件下的简单测试方法，但不完全可行。
1)关闭水管总阀。
(即水表前面的水管开关) 2)打开房间里面的水龙头，确保没水再滴后关闭所有的水龙头。
3)关闭马桶水箱和洗衣机等具有蓄水功能的设备进水开关。
###下水管道安装方法1、在安装下水管道前首先要检查水管及连接配件是否有破损、裂纹等现象。
2、在安装下水管道时，要预先考虑好墙砖的厚度。
3、在墙体和地面下都尽可能少用或者是不用连接配件，这样可以减少渗漏的隐患，并且连接配件的安装要保证牢固和无渗漏情况。
4、在设计下水管道时要考虑家中洗衣机的用水龙头安装位置，下水的布置等，同时也要注意电源插座的位置是否合适。
3卫生间改造补漏方法是什么卫生间如果出现漏水的情况,是需要先找到导致漏水的原因的:1、找专业的水电工人检查是否是管道破裂导致漏水等情况,如果是管道问题,需及时跟换修补管道解决漏水问题;2、如果管道没问题,那就考虑是防水层没做好导致漏水,如果局部漏水严重的话建议重新做一遍防水,这样才可以从根本上解决问题。
卫生间的漏水80%以上都是集中在阴阳角,穿管,洁具,地漏周边等地方,所以做防水的时候建议可以使用厨卫防水浆料,先将这些易渗水部位修补加强,然后再整体做防水,这样防水的效果更好。
不过在施工时记得一定要按要求进行标准的施工,这样才可以保证良好的防水效果。
###一、卫生间地面先做找平,对于新装修或重新装修的用户来说.如果你要更换卫生间的地砖.在将原有地砖凿去之后,一定要先用水泥砂浆将地面找平,然后再做防水处理。
这样可以避免防水涂料因薄厚不均而造4卫生间给水管道安装方法是什么室内下水管道安装方法室内下水管道安装方法:安装准备→管道、管件和器具检验→测量与→预留孔洞、预埋件→总出水横管安装与实验→管卡安装→立管、水平主干管安装→分支管安装→给水管道水压试验→排水及雨水管道通球试验、灌水试验→卫生器具安装。
卫生间穿楼板管道防水技术
（ １ ） 按 照 图纸确定 预 留 Ｐ Ｖ Ｃ止水节 的位 置 。在 模 板 上首先 弹出下 层 止 水 节 的 中 心 点轴 线 ， 然 后 从 上 层模 板地 面 向下 层 止 水 节 中心点 进 行 垂 线 ， 找 到 上层 止水节 的中心 点 ， 从 模板 底 面垂直 打进 钢钉 ， 钢
柯
遂， 周 罗
ＫＥ Ｓｕ ｉ ，ＺＨＯ Ｕ Ｌｕ ｏ
（ 三 门县 建 设 工 程 质 量 安 全 监 督 站 ． 浙江 三门 ３ １ ７ １ ０ ０ ）
Байду номын сангаас
摘
要： 管 道 穿 越 卫 生 间楼 板 预埋 防水 套 管 ， 能够 有 效 预 防楼 板 渗 漏 水 ， 已在 室 内 给 排 水 工 程 中普 遍 采 用 。 但 是 ， 从 经 济 上 和
钉 打入 点 即为 上层 止水 节 中心 ， 固定止 水节 。
般 工 程 中楼板 发 生 漏 水 的 主要 原 因 ： 一 是 管
道 壁 与混凝 土 的交 界 面漏 水 ； 二是 防水 套 管 与 管 道
之 间 的填 塞不 严 密 ； 三 是 混 凝 土 施 工 效 果 差 。其 中
第 一个 原 因可 以加 套 管 解 决 ， 第 二 个 原 因 主要 是 一
过程 中很难 发 现 。通过 止水 节来 代替 防水 套管 能够 很 好 地消 除这 样 的质 量 隐 患 ， 图 １为 止 水 节施 工 立 面图， 图 ２为止 水节 构造 示意 图 。
２ ． ２ 施 工 质 量 控 制 要 点
２ Ｐ ＶＣ 止 水 节 构 造 设 计 和 施 工
２ ． １ Ｐ Ｖ Ｃ止水 节 工作原 理
作者简介 ： 柯
卫生间管道穿楼板处施工新工艺
卫生间管道穿楼板处施工新工艺
管道穿过楼板洞口处封堵时采用强度提高一级、掺微膨胀剂的细石混凝土分两次浇筑振捣密实，第一次浇筑至楼板厚度的1/2，达到一定强度后再浇筑至楼板上表面。
防水施工时，防水涂料应在管道根部周边涂抹均匀并在管道外表面上返30cm。
穿过卫生间地面的管道根部设置止水台保证高出成品地面不少于20cm。
挡水台剖面图
工艺流程及操作要点
1、清理管道洞口底部、内部和周边地面的杂质灰尘。
洞口清理
2、根据管道规格选用合适的成品吊模器并固定在洞口底部。
洞口吊模
3、第一次浇筑至楼板厚度的1/2并振捣密实。
一次浇筑
4、第二次浇筑至楼板的上表面。
二次浇筑
5、卫生间地面防水施工。
防水施工（GS）
6、卫生间地面防水保护层及管道根部挡水台施工。
挡水台施工
采用传统泡沫板废料吊模浇筑洞口时比采用成品管道吊模器费用少。
考虑到成品管道吊模器可周转多次使用，大范围施工时，比传统施工方法费用增加不大，但却可以显著降低工程交付后管道根部渗水的风险，减少后期维修费用以及住户财产损失。
[QC成果]提高高层住宅楼穿楼板套管安装质量
![[QC成果]提高高层住宅楼穿楼板套管安装质量](https://img.taocdn.com/s3/m/c8bffb29fd4ffe4733687e21af45b307e971f95a.png)
存在以下缺陷： • a 套管孔洞不在一条直线上，管道安装时需进行二次剔凿、吊模、灌
浆，增加人工、材料的消耗，产生大量垃圾，也不符合绿色施工的要 求。 • b对有防水要求的卫生间、厨房出现的套管二次吊模处渗水情况，安 装和土建施工队伍常常为责任的认定而互相扯皮。 • 2、课题的选择： • 由于上述原因，采用传统的套管孔洞预留方法费时、费工、费料，不 利于降低成本，项目部决定通过开展QC活动改变这种状况，将套管直 接预埋在混凝土结构中。本次QC小组活动课题为“运用QC方法提高套 管安装质量”。
运用QC方法提高套管安装质量
XX汇杰新城安装项目部 编制人: 发布时间:二0一一年十二月
目录
• 一、课题简介 • 二、QC小组介绍 • 三、选题理由 • 四、设定目标 • 五、方案选择 • 六、问题假想预测 • 七、制定对策 • 八、对策实施 • 九、效果检查 • 十、巩固措施 • 十一、总结及今后打算
五、方案选择
• 1、提出方案 • QC小组成立后，成员们围绕套管一次预埋成功这个课题，找出关键
点，就是确保套管中心线在一条直线上，有两个过程控制要点： • a 套管本身安装时上、下层的套管要在同一直线上； • b 如何确保套管的固定牢靠，在混凝土浇筑过程中不会被碰撞移位； • 2、方案一： • 套管定位根据结构梁、柱的中心线确定，套管的固定采用套管与周
投射时找不到
中心垂点
6
套管本身安装 的不垂直
7 偏差累积
对策
使铁钉 基本垂直 模板
目标
措施
模板只 通过空心滑 有18mm， 块来固定铁钉 垂直偏差 不发生明显偏 小于1mm。 斜。
穿墙套管的改进
穿墙套管的改进
按通常的做法，套管长度一般为墙体厚度加上两侧饰面抹灰厚度，而砌筑时，墙体的垂直度、平整度等一般均存在误差，虽然仍在允许范围内，但会造成抹灰层厚度不均匀，很难保证套管与饰面相平。
为解决这个问题，可以做如下改进。
1. 管的长度改为墙体厚度加上一侧饰面抹灰层的厚度，并把套管一割为二，
成为两个套管配合使用。
2. 用手砂轮把切割好的套管管口打磨齐平，刷防锈漆待用。
3. 设置墙面抹灰标筋，以标筋面控制套管出砌体长度，用1：2或1：2.5
水泥砂浆将套管固定，使之平正牢靠。
4. 将穿墙管用包装塑料缠紧，使管道位于套管正中，校核管道坡度，再将
管道用支、托架固定好。
5. 进行室内抹灰，分层成活，待抹灰面达到一定强度后，将包装塑料小心
取出。
以上做法简便易行，能有效地保证套管的安装位置，而且环缝均匀美观。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
年月日
主要参与者
姓名
性别
年龄
职称
职称
所起作用
刘光恕
男
30
助工
组织并实施
公司评审推荐等级
（盖章）年月日
局推细的技术原理
卫生间穿楼板管道套管施工技术改进
卫生间穿楼板管道较集中，通常情况下，穿楼板套管施工顺序为：先在浇注混凝土楼板时预留好洞口，然后配合土建在楼地面施工前吊模并二次浇注安装套管，在施工中容易出现以下质量通病：1、因二次浇注封堵洞口时，砼收缩形成接缝影响防水；2、交叉施工容易影响进度和成品质量；3、出现渗漏问题补救困难。
垂直上引，在模板底找点并打眼，然后按此点固定套管，依此从下往上施工。
2、加大套管型号，套管位置产生偏差时可以在管道安装时加以调整。一般情况下排水立管套管比管道大一号，改为大两号的套管（变更签证），可调整的幅度就明显增大。
对于穿楼板支立管（如卫生器具排水管）套管就无须以上工作，其位置完全可以通过梁（墙）位置来确定，以减少不必要的工作。
“五小”成果申报表
单位名称
中建八局三公司徐州公司
申报项目技术情况
成果名称
卫生间穿楼板管道套管施工技术改进
项目种类
现场施工
完成起止时间
2005年3月～11月
项目用途
卫生间防水
解决的关键的问题
提高工效、确保防水效果
取得的年经济效益（万元）
（财务部门盖章）年月日
项目应用和推广情况
矿业大学管理学院、信息学院施工中使用
就施工工序和工种配合而言，采用以上方法安装套管，可将该项工作穿插到主体施工阶段，有利于后期施工进度的控制，又因减少了二次浇注造成的诸多弊病，也减少了返工和成品破坏等现象，有利于工期和质量管理。
通过以上方法在矿业大学管理学院、信息学院楼的实施，比以往常规施工方法，有以下明显优点：1、确保防水效果；2、施工进度和质量得到明显改善。
矿业大学管理学院、信息学院在套管安装时，采用D10以上钢筋（可用下料废钢筋）将钢套管与梁内钢筋焊接进行加固，（焊接时电流不能过大以免咬伤主钢筋），可保证在振捣混凝土时套管不偏位。
对于地漏、便器等无需加装套管处，只能通过二次浇注封堵洞口，为了减小混凝土接缝问题的影响，在浇注时采取了以下措施：加强加固，分层浇注，振捣密实，防止漏浆及涨模；浇注前冲洗洞口并湿润基层，在混凝土中添加适量膨胀剂和防水剂，改善混凝土接缝结合程度，增强防水效果。
矿业大学管理学院、信息学院卫生间管道穿楼板套管安装采用了以上方法，在解决垂直度偏差问题时，采取了以下措施：
1、准确定位，提高安装位置的精确度。在以往的施工中，管道预留洞口的位置均以梁（墙）位置进行定位，但模板定位和套管定位产生的误差累积往往很大，再加上其他施工因素使这种偏差的可能性更大。为了减小误差累计，在确保首层套管安装准确的前提下，第二层套管安装时，以首层套管安装位置为基准点
因二次浇注时,混凝土接缝问题无法避免,通过加强过程控制往往得不到满意的效果。为了从根本上解决防水问题，穿楼板套管在浇注混凝土楼板时安装，这样就避免了混凝土接缝问题，也避免了二次浇注过程中产生的诸多弊病。但对于高层建筑在采用此法时就会遇到以下难题：1、各层之间套管安装水平位置的偏差难以保证管道安装的垂直度；2、套管安装时加固困难，振捣混凝土时容易偏位。
