了设置套管，这怎么理解，到底需不需要放呢？在回过来看看套管的作用，主要是防渗漏、防伸缩变形的功能，而现在施工规范规定每4m加装一伸缩节（通常每层一个），这样伸缩变形的问题也就不存在了，剩下只需要能够把渗漏问题解决了，也就可以不用套管了。工程部
——立足行业先锋，塑造完美品质
（三）防渗漏的两种做法
PVC 排水管
穿ቤተ መጻሕፍቲ ባይዱ板一定要放套管吗？
zgy
——立足行业先锋，塑造完美品质
一、案例背景
《建筑给水排水及采暖工程施工质量验收规
范》（GB50242-2002）中基本规定的3.3.13
条规定“管道穿过墙壁和楼板，应设置金属或
塑料套管”。由于没有明确是否所有管道都必
须强制性执行，使此条文在实际施工过程中争
一、在穿楼板预留洞口或在楼板钻开的孔内采用二次浇筑细石砼（所谓细石，据说也叫瓜米石），PVC管和楼板之间设止水环（此环跟管径配套，刚好箍住管的外壁），此环应是在第一次浇注2/3细石砼后滑至细石砼面上，然后再进行第二次浇注1/3细石砼，将此环埋在楼板内。最后在管道周围做高5cm、水平尺寸大于管径5cm的防水台墩。工程部
——立足行业先锋，塑造完美品质
三、案例思考
这种情况在实际施工过程中并不少见，
施工单位往往会利用“争议”来钻空子，
偷工减料，降低成本。其实只要我们多了
解设计功能要求，多熟悉相关规范、图集，
碰到此类问题也就迎刃而解，“争议”也非变议了。工程部
——立足行业先锋，塑造完美品质
（二）相关技术规程、图集中的做法？
《建筑排水硬聚氯乙烯管道工程技术规程》
中4.1.13 规定管道穿越楼层处的施工应符合：
1、管道穿越楼板处为固定支承点时，管道

给排水工程管道预留预埋要求

管道预留预埋要求1.地下室或地下构筑物外墙有管道穿过的，应采用防水措施。

对有严格防水要求的建筑物，必须采用柔性防水套管。

给水、热水、排水（U-PVC管）、采暖、空调、消防及喷洒系统管道穿楼面、屋面及墙体均需设置套管。

2.穿墙、楼板套管一般采用普通套管即铁皮套管和钢套管以及塑料套管，如设计无规定，宜优先选用钢套管。

3.穿墙套管应保证两端与墙面平齐，穿楼板套管应使下部与楼板平齐，上部有防水要求的房间及厨房中的套管应高出地面50mm，其它房间应为20mm，套管环缝应均匀，用油麻填塞，外部用腻子或密封胶封堵；当管道穿越防火分区时，套管的环缝应该用防火胶泥等防火材料进行有效封堵。

4.钢套管内外表面及两端口需做防腐处理，断口平整。

5.镀锌铁皮套管要卷制规整，采用咬口连接，严禁采用非咬口、搭捆在穿管表面。

否则将失去套管的作用，使维修换管时困难，且受温度作用时，限制了自由伸缩，导致管道额外受力，甚至将墙面抹灰层拉裂。

6.预埋套管不得与结构钢筋焊在一起，应用附加钢筋固定，确保普通套管与墙体宽度一致，柔性防水套管符合设计及规范要求。

7.管道和设备安装前，必须清除内部污垢和杂物，安装中断或完毕的敞口处，必须临时封闭。

临时封闭管口的材料，应采取不易被破损的措施，如短管丝堵、铁皮扣碗等。

8.楼板预留洞要求（1）预留洞位置正确，洞口大小符合设计要求。

（2）预留洞使用的钢制模具外壁应清理干净，并刷脱模剂。

（3）模具固定应牢固可靠，采用三点固定方法。

（4）控制出模时间（出模时间根据土建要求为准），过早将产生洞口塌陷，过晚将给出模造成困难，破坏洞口的完整性。

（5）浇筑混凝土时应有专人看护，保证预留、预埋孔洞应无位移、跑偏歪斜等现象。

管道支吊架安装1.管道支、吊、托架安装应符合下列规定（1）位置正确，生根牢固。

（2）与管道接触应紧密，固定应牢靠。

（3）滑动支架应灵活，滑托与滑槽两侧间应留有3～5mm的间隙，并留有一定的偏移量。

（4）无热伸长管道的吊架、吊杆应垂直安装，若吊架、吊杆上为槽钢则槽钢朝向应一致，同系统同型号的管道槽钢宽窄应一致。

PVC(塑料管)套管敷设防渗漏问题处理

（六）地下穿墙套管防水方法
5、穿管时要尽力做到穿管与套管同心，因套管有向外的倾斜度，穿管安装固定时可按内侧同心、外侧稍偏的原则对穿管进行找平固定。 6、穿管固定后套管与穿管之间的间隙可用聚氨酯发泡胶进行堵塞（不得出现断续和断档现象），并使其凹入墙面5—20mm。凹入部分待管道安装完毕并做完防腐处理后用沥青麻丝或塑性防水油膏填塞密实至与墙面平，然后在套管四周150mm 范围内刷两遍聚氨酯防水涂料进行覆盖。
（三）相关技术规程、图集中的做法
2、管道穿越楼板处为非固定支承时，应加装金属或塑料套管，套管内径可比穿越管外径大 10~20mm，套管高出地面不得小于50mm。 3、故此，PVC排水管穿越楼板时施工有设置和不设置套管两种做法。标准图集《卫生设备安装工程》 (05S1)之（PVC-U管道穿楼板、屋面板）做法也分设置和不设置套管两种做法。如下为图集做法。
（三）相关技术规程、图集中的做法
（四）防渗漏的两种做法
根据技术规程和图集做法并结合实际总结如下（管道安装完毕并经通球、通水试验后，方可进行）：第一种方法，穿楼面不设置套管： 1、在结构施工阶段先采用木壳子等方式预留孔洞，待管道安装到位后予以封堵。封堵之前将孔洞清洗干净，并对管道本身做适当处理：①管外壁打毛或涂抹胶水，滚上沙子；②或采用成品塑料止水环（此环跟管径配套，刚好箍住管的外壁）直接安装在管外壁上。
2、以上两种做法空隙补好后须做养水试验，在卫生间时还须做第2次养水试验（防水做好后）。
（四）防渗漏的两种做法
pvc-u水翼环）； 2、套管与PVC-U管间用沥青麻丝缠实，其余间隙用膨胀水泥砂浆填充； 3、楼面与管道、套管间用膨胀水泥砂浆做阻水圈，若屋面为隔热保温层则水泥砂浆阻水圈设在保温隔热面层之上。

给排水工程管道预留预埋要求

管道预留预埋要求1.地下室或地下构筑物外墙有管道穿过的，应采用防水措施。

对有严格防水要求的建筑物，必须采用柔性防水套管。

给水、热水、排水（U-PVC管）、采暖、空调、消防及喷洒系统管道穿楼面、屋面及墙体均需设置套管。

2.穿墙、楼板套管一般采用普通套管即铁皮套管和钢套管以及塑料套管，如设计无规定，宜优先选用钢套管。

3.穿墙套管应保证两端与墙面平齐，穿楼板套管应使下部与楼板平齐，上部有防水要求的房间及厨房中的套管应高出地面50mm，其它房间应为20mm，套管环缝应均匀，用油麻填塞，外部用腻子或密封胶封堵；当管道穿越防火分区时，套管的环缝应该用防火胶泥等防火材料进行有效封堵。

4.钢套管内外表面及两端口需做防腐处理，断口平整。

5.镀锌铁皮套管要卷制规整，采用咬口连接，严禁采用非咬口、搭捆在穿管表面。

否则将失去套管的作用，使维修换管时困难，且受温度作用时，限制了自由伸缩，导致管道额外受力，甚至将墙面抹灰层拉裂。

6.预埋套管不得与结构钢筋焊在一起，应用附加钢筋固定，确保普通套管与墙体宽度一致，柔性防水套管符合设计及规范要求。

7.管道和设备安装前，必须清除内部污垢和杂物，安装中断或完毕的敞口处，必须临时封闭。

临时封闭管口的材料，应采取不易被破损的措施，如短管丝堵、铁皮扣碗等。

8.楼板预留洞要求（1）预留洞位置正确，洞口大小符合设计要求。

（2）预留洞使用的钢制模具外壁应清理干净，并刷脱模剂。

（3）模具固定应牢固可靠，采用三点固定方法。

（4）控制出模时间（出模时间根据土建要求为准），过早将产生洞口塌陷，过晚将给出模造成困难，破坏洞口的完整性。

（5）浇筑混凝土时应有专人看护，保证预留、预埋孔洞应无位移、跑偏歪斜等现象。

管道支吊架安装1.管道支、吊、托架安装应符合下列规定（1）位置正确，生根牢固。

（2）与管道接触应紧密，固定应牢靠。

（3）滑动支架应灵活，滑托与滑槽两侧间应留有3～5mm的间隙，并留有一定的偏移量。

（4）无热伸长管道的吊架、吊杆应垂直安装，若吊架、吊杆上为槽钢则槽钢朝向应一致，同系统同型号的管道槽钢宽窄应一致。

套管的安装要求

套管的安装要求内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）一、所有要穿越有防止要求的地下室外墙是必须要加设套管的，但一般加的是刚性防水套管。

穿越水池等地方的套管最好使用柔性防水套管，其余部位用普通套管即可。

二、塑料排水管一般是不加套管的，原因如下：1、立管，尽管塑料排水与混凝土的膨胀系统不同，但塑料排水立管上逐层均要设置伸缩节，就将此部分膨胀量补偿了，同时止水圈也是必须要加的；2、水平管，一般水平管的长度比较短(4m以内)，其与混凝土的膨胀量由弯头部分补偿了，再加上也不存在穿墙或楼板，所以也不用做了。

三、其余系统的管道系统应该加套管，此部分均为有压管。

1、是防止震动，造成楼板内与管面空隙，若加装有套管用石棉绳柔性填塞，起到防止震动作用；2、是管道根部处，长时期的与地面接触点处易产生锈蚀，使用年限缩短。

3、套管与管道之间必须要用柔性填塞，还有一个隔声的作用。

四、在管井里的管道一般建议和土建协商后浇混凝土，这样可以避免预留套管坐标不正，减少了工时。

五、阻火圈我的理解是超过6层的高层必须要逐层设置。

六、卫生间都应该放刚性的防水套管,但水电工施工过程中必须要认真,质量意识要强.因PVC 管有冷热膨胀性.但的膨胀性与水泥的膨胀系数不同.时间长了还是要渗水(潮),但要处理这种膨胀问题,必须要用柔性材料才能解决。

套管与管道之间的填塞很重要，如果用膨胀水泥，那么套管的作用不是很明显，即不能补偿伸缩量，也不便于维关于套管的作用论坛中有一些关于套管如何加,哪些管道要加套管的讨论.我认为首先得弄明白为什么要加套管,即套管的作用是什么.根据自己的理解,如下:1、所有给水管道加，是因为给不管道为有压流，会因为泵体或水流动而使管道产生震动，而加套管，因为套管与管道之间的填充物的作用，不会在长时间后使墙面产生裂纹从而影响美观。

2、便于施工。

如果不预留套管，一般来讲是要求土建做方盒子来打砼的。

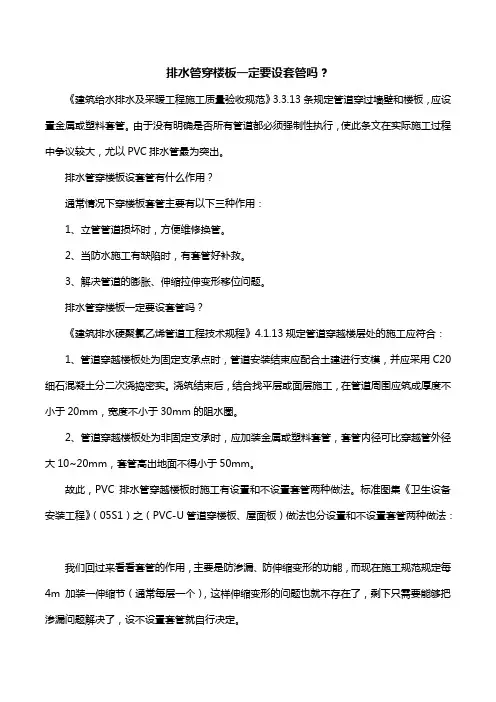

排水管穿楼板一定要设套管吗？

排水管穿楼板一定要设套管吗？《建筑给水排水及采暖工程施工质量验收规范》3.3.13条规定管道穿过墙壁和楼板，应设置金属或塑料套管。

由于没有明确是否所有管道都必须强制性执行，使此条文在实际施工过程中争议较大，尤以PVC排水管最为突出。

排水管穿楼板设套管有什么作用？通常情况下穿楼板套管主要有以下三种作用：1、立管管道损坏时，方便维修换管。

2、当防水施工有缺陷时，有套管好补救。

3、解决管道的膨胀、伸缩拉伸变形移位问题。

排水管穿楼板一定要设套管吗？《建筑排水硬聚氯乙烯管道工程技术规程》4.1.13规定管道穿越楼层处的施工应符合：1、管道穿越楼板处为固定支承点时，管道安装结束应配合土建进行支模，并应采用C20细石混凝土分二次浇捣密实。

浇筑结束后，结合找平层或面层施工，在管道周围应筑成厚度不小于20mm，宽度不小于30mm的阻水圈。

2、管道穿越楼板处为非固定支承时，应加装金属或塑料套管，套管内径可比穿越管外径大10~20mm，套管高出地面不得小于50mm。

故此，PVC排水管穿越楼板时施工有设置和不设置套管两种做法。

标准图集《卫生设备安装工程》（05S1）之（PVC-U管道穿楼板、屋面板）做法也分设置和不设置套管两种做法：我们回过来看看套管的作用，主要是防渗漏、防伸缩变形的功能，而现在施工规范规定每4m加装一伸缩节（通常每层一个），这样伸缩变形的问题也就不存在了，剩下只需要能够把渗漏问题解决了，设不设置套管就自行决定。

排水管穿楼板的两种防渗漏做法对于设置或不设置套管，根据技术规程和图集做法并结合实际总结，分别有两种防渗漏做法（管道安装完毕并经通球、通水试验后，方可进行）。

#10148;第一种方法（穿楼面不设置套管）在结构施工阶段先采用木壳子等方式预留孔洞，待管道安装到位后予以封堵。

封堵之前将孔洞清洗干净，并对管道本身做适当处理：①管外壁打毛或涂抹胶水，滚上沙子；②或采用成品塑料止水环（此环跟管径配套，刚好箍住管的外壁）直接安装在管外壁上。

套管的安装要求

套管的安装要求文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-一、所有要穿越有防止要求的地下室外墙是必须要加设套管的，但一般加的是刚性防水套管。

穿越水池等地方的套管最好使用柔性防水套管，其余部位用普通套管即可。

二、塑料排水管一般是不加套管的，原因如下：1、立管，尽管塑料排水与混凝土的膨胀系统不同，但塑料排水立管上逐层均要设置伸缩节，就将此部分膨胀量补偿了，同时止水圈也是必须要加的；2、水平管，一般水平管的长度比较短(4m以内)，其与混凝土的膨胀量由弯头部分补偿了，再加上也不存在穿墙或楼板，所以也不用做了。

三、其余系统的管道系统应该加套管，此部分均为有压管。

1、是防止震动，造成楼板内与管面空隙，若加装有套管用石棉绳柔性填塞，起到防止震动作用；2、是管道根部处，长时期的与地面接触点处易产生锈蚀，使用年限缩短。

3、套管与管道之间必须要用柔性填塞，还有一个隔声的作用。

四、在管井里的管道一般建议和土建协商后浇混凝土，这样可以避免预留套管坐标不正，减少了工时。

五、阻火圈我的理解是超过6层的高层必须要逐层设置。

六、卫生间都应该放刚性的防水套管,但水电工施工过程中必须要认真,质量意识要强.因PVC 管有冷热膨胀性.但的膨胀性与水泥的膨胀系数不同.时间长了还是要渗水(潮),但要处理这种膨胀问题,必须要用柔性材料才能解决。

套管与管道之间的填塞很重要，如果用膨胀水泥，那么套管的作用不是很明显，即不能补偿伸缩量，也不便于维关于套管的作用论坛中有一些关于套管如何加,哪些管道要加套管的讨论.我认为首先得弄明白为什么要加套管,即套管的作用是什么.根据自己的理解,如下:1、所有给水管道加，是因为给不管道为有压流，会因为泵体或水流动而使管道产生震动，而加套管，因为套管与管道之间的填充物的作用，不会在长时间后使墙面产生裂纹从而影响美观。

2、便于施工。

如果不预留套管，一般来讲是要求土建做方盒子来打砼的。

防水套管的安装使用要规范

防水套管的安装使用“保护管道不被破坏”一、塑料类管材穿越楼板需要保护。

比如上述大家关于PVC—U排水塑料管加套管的做法，就是防止管道根部受外力破坏的一种保护性措施。

（塑料类管材最怕从根部破坏，因为，维修很困难）。

同理，对于塑料类给水管材，在楼板上加设套管，不仅考虑施工、或维修，更有保护根部不被破坏的作用。

大家知道，塑料类给水管材的套管，不一定要穿过楼板，但，在楼板上的高度有明确的要求，目的就在于此。

（可见规程内容、有详解）。

二、管道穿越基础墙体，多见混凝土剪力墙，也要安装套管，保护管道——当建筑物发生沉降时，通过管道和套管间的缝隙，以祢补管道随建筑物沉降的差值，减低建筑物对管道的压力。

三、管道穿三缝（伸缩缝、沉降缝、防震缝）时，为保证管道不被建筑物三缝两侧的不均匀沉降而折断、或扭曲等，通常，也要设套管。

这种套管往往有特殊的要求。

可按设计要求订制。

四、地热盘管通过打开间房间中部设置的伸缩缝时，也要在盘管外侧，设套管，保护热管。

“安装管道、及维修管道方便”五、对于穿楼板的套管，不必多言；六、对于过建筑物内墙的套管，怎样利于维修，没有经验的，恐怕不好想象。

管道安装时，操作者的空间利用范围很大，可以自由运用。

用户入住以后的维修、和管道的更换（达到使用年限等），操作者的空间很有限。

只能利用管道支架、和套管临时固定管道，进行相应的操作。

同时，套管的设置，还可以避免更换管道时，对居室内装修的破坏――如果不设套管，在进行上述操作时，就会在管道过墙部位，产生墙面损坏。

“有水房间的套管，还有一定的防止水渗、流、淌到下层的作用”七、“防止”有两个方面，一方面，指工程竣工以后，用户在装修阶段，不当的原因，造成自来水流淌，经套管流下层；另一方面，用户进驻后，意外原因，造成自来水流淌，经套管流下层。

而且，前者往往多于后者。

流淌下层的原因有二，一是套管的高度低；二是，高度虽够，但套管口密封得不严。

因此，规范对套管的高度有严格的要求：有水房间（厨房、卫生间等），套管高度应高出成活地面50mm，塑料给水管的套管应高出成活地面100mm以上。
