LED LCD PDP三种显示技术的对比
CRT、LCD、PDP、OLED优缺点
CRT显示器：1、结构图3、优缺点：优点高对比度高响应速度大尺寸使用寿命长色域宽、颜色响应准确，非常适合出版、绘图等应用。
缺点体积大、重量大某些CRT存在几何畸变现象功耗较大运作时会释出少量X射线，有辐射。
长时间使用令人眼部不适，容易造成近视含有铅，丢弃后会严重污染环境易受外来磁场干扰而出现色斑假如长时间显示同一画面，该画面会永久以残影形式留在画面。
LCD显示器：1、结构图2、优缺点：优点：LCD与CRT相比拟有工作电压低、功耗小，用电比传统CRT显示器的耗电量少70%，散热小、没有丝毫辐射、对人体健康无损害、完全平面、能精确还原图像、无失真、可视面积大、款式新颖多样、能大量节省空间、抗干扰能力强、显示字符锐利、画面稳定不闪烁、屏幕调节方便。
缺点：显示色域不够宽，颜色重现不够逼真早期产品可视角度不够广响应速度偏低，玩游戏或播放影片时或出现残影假如长时间显示同一画面，该画面会永久以残影形式留在画面。
长时间使用可能会产生了亮点、暗点、坏点长时间使用寿命不及CRTPDP显示器：1、结构图2、优缺点超大屏幕：传统电视的屏幕最大尺寸只能做到40英寸，而PDP屏幕可以做到80英寸以上；超宽视角：PDP的视角超过160度，因此可以容纳更多人同时观看；纯平面无失真：PDP完全是纯平面显示，且各个发光单元的结构都相同，因此不会出现显像管电视常见的梯形失真、线性失真和枕形失真等几何失真现象；不受电磁干扰：由于PDP本身没有电磁结构，因此不会受电磁的干扰，喇叭、高压电、甚至磁场都不会对其产生任何干扰，这样就能够获得更稳定的画质；亮度均匀：传统CRT电视有热晕问题（画面正中与四角的亮度不均匀），而PDP的各像素都可独立发光，且非常均匀，没有亮区和暗区，不存在热晕问题；绿色环保：PDP是通过等离子体放电（不是通过扫描）形成图像的，因此画面无大面积闪烁（还无电磁辐射），人们长时间观看不会受到伤害，属绿色环保产品；图像清晰、彩色鲜艳：PDP有较高的亮度（显示的画面更清晰、鲜艳）和对比度（图像就会越清晰）全数码显示：支持数码视频接口（DVI），无需数模转换即可显示数字图像信号，这样可以减少转换带来的失真经久耐用：世界各等离子显示屏厂家均以10万小时使用寿命为目标开发显示屏，通常估计，其实际寿命约在6万小时左右，按每天观看6小时计算，PDP的使用寿命在30年以上。
DLPPDPLCD大屏产品技术参数比对分析
DLPPDPLCD大屏产品技术参数比对分析随着科技的发展，大屏产品的需求越来越大。
其中，DLP（数字光处理技术）、PDP（等离子显示技术）和LCD（液晶显示技术）是目前市场上比较常见的大屏产品技术。
本文将对这三种大屏产品的技术参数进行比对分析。
1.分辨率：DLP：DLP大屏产品的分辨率较高，常见的分辨率为1920×1080（Full HD）和3840×2160（4K）。
PDP：PDP大屏产品的分辨率相对较低，常见的分辨率为1366×768和1920×1080。
LCD：LCD大屏产品的分辨率与DLP大屏产品相似，常见的分辨率为1920×1080和3840×2160。
2.对比度：DLP：DLP大屏产品的对比度通常较高，有助于显示更丰富的色彩和更细腻的画面细节。
PDP：PDP大屏产品的对比度相对较低，但在黑色和白色的显示效果上比较出色。
LCD：LCD大屏产品的对比度取决于LED背光的质量，一般介于DLP 和PDP之间。
3.显示效果：DLP：DLP大屏产品拥有出色的色彩还原能力和动态处理能力，能够呈现出更鲜艳的色彩和更流畅的动态效果。
PDP：PDP大屏产品的黑色显示效果相对较好，适合播放影视作品或需要强调对比度的场景。
LCD：LCD大屏产品的色彩还原能力较好，色彩饱和度高，但在显示快速动态图像时可能存在残影问题。
4.亮度：DLP：DLP大屏产品的亮度常常较高，可以适应各种环境光照条件下的显示需求。
PDP：PDP大屏产品的亮度较低，适合在较暗的环境下使用。
LCD：LCD大屏产品的亮度适中，能够适应大多数环境光照条件。
5.观看角度：DLP：DLP大屏产品的观看角度较大，观众可以从较大的角度范围内观看屏幕上的内容。
PDP：PDP大屏产品的观看角度相对较窄，从侧面观看时容易出现色彩变化。
LCD：LCD大屏产品的观看角度通常较大，但从侧面观看时也可能出现色彩变化。
LEDLCDPDP区别联系(精)

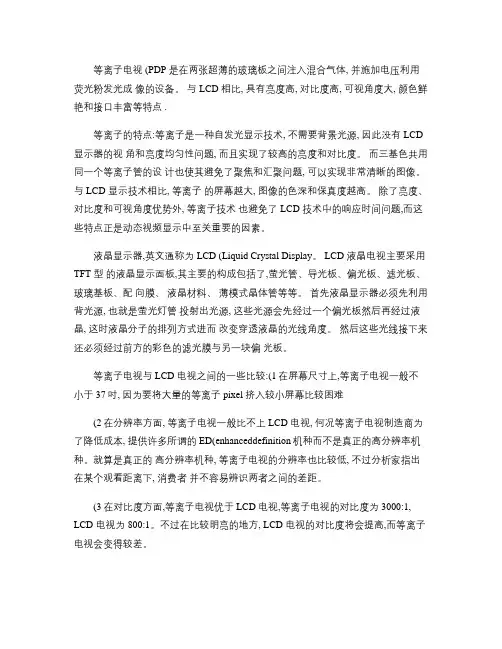

等离子电视 (PDP 是在两张超薄的玻璃板之间注入混合气体, 并施加电压利用荧光粉发光成像的设备。
与 LCD 相比, 具有亮度高, 对比度高, 可视角度大, 颜色鲜艳和接口丰富等特点 .等离子的特点:等离子是一种自发光显示技术, 不需要背景光源, 因此没有 LCD 显示器的视角和亮度均匀性问题, 而且实现了较高的亮度和对比度。
而三基色共用同一个等离子管的设计也使其避免了聚焦和汇聚问题, 可以实现非常清晰的图像。
与 LCD 显示技术相比, 等离子的屏幕越大, 图像的色深和保真度越高。
除了亮度、对比度和可视角度优势外, 等离子技术也避免了 LCD 技术中的响应时间问题,而这些特点正是动态视频显示中至关重要的因素。
液晶显示器,英文通称为 LCD (Liquid Crystal Display。
LCD 液晶电视主要采用TFT 型的液晶显示面板,其主要的构成包括了,萤光管、导光板、偏光板、滤光板、玻璃基板、配向膜、液晶材料、薄模式晶体管等等。
首先液晶显示器必须先利用背光源, 也就是萤光灯管投射出光源, 这些光源会先经过一个偏光板然后再经过液晶, 这时液晶分子的排列方式进而改变穿透液晶的光线角度。
然后这些光线接下来还必须经过前方的彩色的滤光膜与另一块偏光板。
等离子电视与 LCD 电视之间的一些比较:(1在屏幕尺寸上,等离子电视一般不小于 37吋, 因为要将大量的等离子 pixel 挤入较小屏幕比较困难(2在分辨率方面, 等离子电视一般比不上 LCD 电视, 何况等离子电视制造商为了降低成本, 提供许多所谓的 ED(enhanceddefinition机种而不是真正的高分辨率机种。
就算是真正的高分辨率机种, 等离子电视的分辨率也比较低, 不过分析家指出在某个观看距离下, 消费者并不容易辨识两者之间的差距。
(3在对比度方面,等离子电视优于 LCD 电视,等离子电视的对比度为 3000:1, LCD 电视为 800:1。
LED、DLP、LCD、PDP、边缘融合对比
LCD ≥178°
DLP ≥160°
PDP ≥160°
边缘融合 ≥160°
LED显示屏

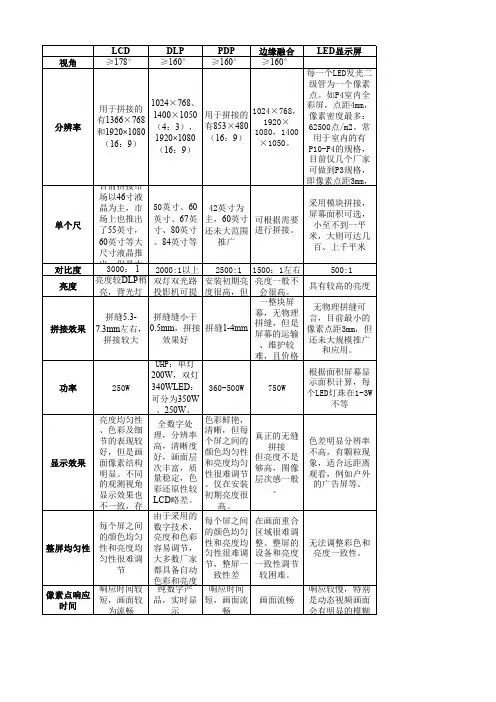

每一个LED发光二 级管为一个像素 点。如P4室内全 1024×768、 彩屏，点距4mm， 用于拼接的 1400×1050 用于拼接的 1024×768， 像素密度最多： 有1366×768 1920× （4：3）， 有853×480 分辨率 62500点/m2。常 和1920× 1080 1080，1400 用于室内的有 1920× 1080 （16：9） ×1050。 （16：9） P10-P4的规格， （16：9） 目前仅几个厂家 可做到P3规格， 即像素点距3mm， 目前拼接市 场以46寸液 采用模块拼接， 晶为主，市 50英寸、60 42英寸为 屏幕面积可选， 场上也推出 英寸、67英 主，60英寸 可根据需要 单个尺 小至不到一平 了55英寸， 寸、80英寸 还未大范围 进行拼接。 米，大则可达几 推广 60英寸等大 、84英寸等 百、上千平米 尺寸液晶推 出，但是大 3000： 1 对比度 2000:1以上 2500:1 1500：1左右 500:1 亮度较DLP稍 双灯双光路 安装初期亮 亮度一般不 亮度 具有较高的亮度 亮，背光灯 投影机可提 度很高，但 会很高。 一整块屏 无物理拼缝可 幕，无物理 拼缝5.3拼缝缝小于 言，目前最小的 拼缝，但是 拼接效果 7.3mm左右， 0.5mm，拼接 拼缝1-4mm 像素点距3mm，但 屏幕的运输 还未大规模推广 效果好 拼接较大 、维护较 和应用。 难，且价格 UHP：单灯 根据面积屏幕显 200W，双灯 示面积计算，每 340WLED： 360-500W 功率 250W 750W 个LED灯珠在1-3W 可分为350W 不等 、250W、 亮度均匀性 色彩鲜艳， 全数字处 、色彩及细 清晰，但每 理，分辨率 真正的无缝 节的表现较 个屏之间的 色差明显分辨率 高，清晰度 拼接 好，但是画 颜色均匀性 不高，有颗粒现 好，画面层 但亮度不是 显示效果 面像素结构 和亮度均匀 象，适合远距离 次丰富，质 够高，图像 明显。不同 性很难调节 观看，例如户外 量稳定，色 层次感一般 的观测视角 。仅在安装 的广告屏等。 彩还原性较 。 显示效果也 初期亮度很 LCD略差。 不一致，存 高。 由于采用的 每个屏之间 在画面重合 每个屏之间 数字技术， 的颜色均匀 区域很难调 的颜色均匀 亮度和色彩 性和亮度均 整。整屏的 无法调整彩色和 整屏均匀性 性和亮度均 容易调节， 匀性很难调 设备和亮度 亮度一致性。 匀性很难调 大多数厂家 节，整屏一 一致性调节 节 都具备自动 致性差 较困难。 色彩和亮度 响应时间较 纯数字产 响应时间 响应较慢，特别 像素点响应 短，画面较 品，实时显 短，画面流 画面流畅 是动态视频画面 时间 为流畅 示 畅 会有明显的模糊
LED,DLP,LCD,PDP的比较1
PDP等离子、DLP、LCD液晶、LED的比较PDP即等离子显示屏是一种利用气体放电的显示技术，其工作原理与日光灯很相似。
它采用了等离子管作为发光元件，屏幕上每一个等离子管对应一个像素，屏幕以玻璃作为基板，基板间隔一定距离，四周经气密性封接形成一个个放电空间，放电空间内充入氖、氙等混合惰性气体作为工作媒质在两块玻璃基板的内侧面上涂有金属氧化物导电薄膜作激励电极。
当向电极上加入电压，放电空间内的混合气体便发生等离子体放电现象，也称电浆效应。
气体等离子体放电产生紫外线，紫外线激发涂有红绿蓝荧光粉的荧光屏，荧光屏发射出可见光，显现出图像。
当每一颜色单元实现 256 级灰度后再进行混色，便实现彩色显示。
DLP数字光处理这种技术要先把影像讯号经过数字处理，然后再把光投影出来。
说得更具体些，就是 DLP 投影技术是应用了数字微镜晶片（ DMD ）来做主要关键元件以实现数字光学处理过程。
其原理是将光源藉由一个积分器（ Integrator ），将光均匀化，通过一个有色彩三原色的色环（ Color Wheel ），将光分成 R 、 G 、B 三色，再将色彩由透镜成像在 DMD 上。
以同步讯号的方法，把数字旋转镜片的电讯号，将连续光转为灰阶，配合 R 、 G 、 B 三种颜色而将色彩表现出来，最后在经过镜头投影成像。
LCD 液晶显示器在两片平行的玻璃当中放置液态的晶体，两片玻璃中间有许多垂直和水平的细小电线，透过通电与否来控制杆状水晶分子改变方向，将光线折射出来产生画面。
LCD由两块玻璃板构成，厚约1mm，其间由包含有液晶材料的5μm均匀间隔隔开。
因为液晶材料本身并不发光，所以在显示屏两边都设有作为光源的灯管，而在液晶显示屏背面有一块背光板（或称匀光板）和反光膜，背光板是由荧光物质组成的可以发射光线，其作用主要是提供均匀的背景光源。
LCD拼接（液晶拼接）是继DLP 、PDP之后的拼接。
不能做到无缝拼接，如单个21寸的液晶屏的边框一般有6-10mm，两个液晶屏接起来的缝就有12-20mm。
几种显示技术的比较
几种常见显示技术的比较平板显示器件包括液晶显示器件(LCD)、等离子体显示器件(PDP)、发光二极管显示器件(LED)，场发射显示器件(FED )、表面传导发射显示器件(SED )、无机电致发光器件(IOEL)、有机电致发光器件(OLED ) 等。
下面就其中的几种做简要的介绍。
1、液晶显示器件(LCD )液晶显示器件是液晶应用的主体，发展很快。
液晶显示器的优缺点:（1)结构和产品体积。
传统显示器由十使用CRT，必须通过电子枪发射电子束到屏幕，因而显像管的管颈不能做得很短，当屏幕增加时也必然增大整个显示器的体积。
液晶显示器通过显示屏上的电极控制液晶分子状态来达到显示目的，即使屏幕加大，它的体积也不会成正比的增加(只增加尺寸不增加厚度所以不少产品提供了壁挂功能，可以让使用者更节省空间)，而且重量上比相同显示面积的传统CRT显示器要轻得多。
同时液晶显示器由十功耗只在十电极和驱动IC上，因而耗电量比传统CRT显示器也要小得多。
（2)辐射和电磁波干扰。
传统CRT显示器由十采用电子枪发射电子束，在打到屏幕上后会产生辐射，尽管现有产品在技术上有很大的提高，把辐射损害降到最小，但不可能根除。
在这一点上，液晶显示器具有先天的优势，它根本没有辐射可言。
至十电磁波的干扰，液晶显示器只有来自驱动电路的少量电磁波，只要将外壳严格密封即可排除电磁波外泄，而传统CRT显示器为了散热，不得不将外壳钻上散热孔，所以电磁波干扰就不可避免了。
所以液晶显示器也被称为冷显示器或环保显示器。
（3)平面直角和分辨率。
液晶显示器一开始就使用纯平面的玻璃板，其平面直角的显示效果比传统显示器看起来好得多。
不过在分辨率上，液晶显示器理论上可提供更高的分辨率，但实际显示效果却差得多。
而传统显示器在较好显卡的支持下达到完美的显示效果。
（4)显示品质。
传统显示器的显示屏幕采用荧光粉，通过电子束打击荧光粉显示，因而显示的明亮度比液晶的透光式显示(以口光灯为光源)更为明亮，在可视角度上也比液晶显示器要好得多。
LCD-PDP-CRT-led显示屏对比
L C D-P D P-C R T-l e d显示屏对比一、LCD工作原理:采用两夹层，中间填充液晶分子，夹层上部为FET晶体管。
夹层下部为共同电板，在光源设计上要用“背透式”照射方式，在液晶的背部设置类似日光灯的光管。
光源照射时由下而上透出借助液晶分子传导光线，透过FET晶体管层，晶体分子会扭转排列方向产生透光现象，影像透过光线显示的屏幕上，到下一次产生通电之后分子的排列顺序又会改变，再显示出不同影像。
1.1LCD液晶显示的光学原理，TFT的显示采用“背透式”照射方式——假想的光源路径不是像TN液晶那样从上至下，而是从下向上。
这样的作法是在液晶的背部设置特殊光管，光源照射时通过下偏光板向上透出。
由于上下夹层的电极改成FET电极和共通电极，在FET电极导通时，液晶分子的表现也会发生改变，可以通过遮光和透光来达到显示的目的，响应时间大大提高到80ms左右。
1.2LCD的分类液晶显示器按照控制方式不同可分为被动矩阵式LCD及主动矩阵式LCD两种。
段码式显示和点阵式显示。
段码是最早最普通的显示方式，比如计算器，电子表这些。
自从有了MP3，就开发了点阵式，如MP3，手机屏，数码相框这些高档消费品。
被动矩阵式LCD被动矩阵式LCD在亮度及可视角方面受到较大的限制，反应速度也较慢。
由于画面质量方面的问题，使得这种显示设备不利于发展为桌面型显示器，但由于成本低廉的因素，市场上仍有部分的显示器采用被动矩阵式LCD。
被动矩阵式LCD又可分为TN-LCD(Twisted Nematic-LCD，扭曲向列LCD)、STN-LCD(Super TN -LCD，超扭曲向列LCD)和DSTN-LCD(Double layer STN-LCD，双层超扭曲向列LCD)。
主动矩阵式LCD目前应用比较广泛的主动矩阵式LCD，也称TFT-LCD(Thin Film Transistor-LCD，薄膜晶体管LCD)。
TF T液晶显示器是在画面中的每个像素内建晶体管，可使亮度更明亮、色彩更丰富及更宽广的可视面积。
PDP等离子、LCD液晶、LED技术比较
PDP等离子、LCD液晶、LED技术比较PDP（Plasma Display Panel）等离子显示屏，是采用了近几年来高速发展的等离子平面屏幕技术的新一代显示设备。
工作原理等离子显示屏PDP是一种利用气体放电的显示装置，这种屏幕采用了等离子管作为发光元件。
大量的等离子管排列在一起构成屏幕。
每个等离子对应的每个小室内都充有氖氙气体。
在等离子管电极间加上高压后，封在两层玻璃之间的等离子管小室中的气体会产生紫外光，从而激励平板显示屏上的红绿蓝三基色荧光粉发出可见光。
每个离子管作为一个像素，由这些像素的明暗和颜色变化组合，产生各种灰度和色彩的图像，与显像管发光相似。
等离子体技术同其它显示方式相比存在明显的差别，在结构和组成方面领先一步。
其工作机理类似普通日光灯，电视彩色图像由各个独立的荧光粉像素发光综合而成，因此图像鲜艳、明亮、干净而清晰。
另外，等离子电视最突出的特点是可做到超薄，并轻易做到40英寸以上的完全平面大屏幕，而厚度不到100毫米。
PDP等离子显示屏的特点等离子显示技术证明比传统的显像管和LCD液晶显示屏具有更高的技术优势，表现在：一、与直视型显像管彩电相比：· PDP显示屏的体积更小、重量更轻，而且无X射线辐射。
· 由于PDP各个发光单元的结构完全相同，因此不会出现显像管常风的图像的几何变形。
· PDP屏幕亮度非常均匀--没有亮区和暗区；而传统显像管的亮度--屏幕中心总是比四周亮度要高一些。
· PDP不会受磁场的影响，具有更好的环境适应能力。
· PDP屏幕不存在聚焦的问题，因此，显像管某些区域因聚焦不良或年月已久开始散焦的问题得以解决，不会产生显像管的色彩漂移现象。
· 表面平直使大屏幕边角处的失真和色纯度变化得到彻底改善。
高亮度、大视角、全彩色和高对比度，使PDP图像更加清晰，色彩更加鲜艳，效果更加理想，令传统电视叹为观止。
二、与LCD液晶显示屏相比：· PDP显示亮度高，屏幕亮度高达150LUX，因此可以在明亮的环境之下欣赏大来画面的视讯节目。
