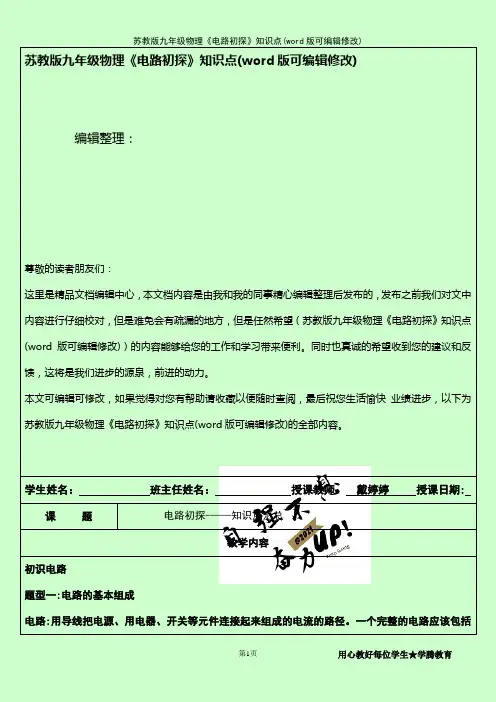

苏教版九年级物理《电路初探》知识点(K12教育文档)
苏教版九年级物理《电路初探》知识点(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（苏教版九年级物理《电路初探》知识点(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为苏教版九年级物理《电路初探》知识点(word版可编辑修改)的全部内容。
学生姓名：班主任姓名：授课教师：戴婷婷授课日期: 课题电路初探-——知识点汇总教学内容初识电路题型一:电路的基本组成电路:用导线把电源、用电器、开关等元件连接起来组成的电流的路径。
一个完整的电路应该包括电源、用电器、开关和导线四种电路元件，缺一不可。
题型二：电路三种状态通路处处连通的电路是一个完整的电路,包括电源、用电器、开关及导线；电路中有电流通过，用电器正常工作。
断路在电路中某一处或者几处是断开的电路断路的情况有：开关没有闭合、连接处松动、导线断开、用电器内部的线断开等；电路中没有电流，用电器不能工作短路不经过用电器，用导线直接把电源两极连接起来的电路流经电源的电流太大，会损坏电源，甚至引起火灾；短路情况有两种：电源短路（全部短路），不经过用电器,把电源连接起来，会烧毁电源。
用电器短路（局部短路），当电路中有多个用电器时，把其中部分用电器两端直接用导线连接起来.题型三:电路故障的判断查找断路点可采用“局部短路法”，将导线分别接在各部分电路两端使其短路，若被短路的这部分电路以外的电路是通路，则断路处一定在被短路的这部分电路上.反之，短路处不在被短路的这部分电路上。
例题：1、如图所示的电路，在下述情况下所处的状态分别是（通路／断路／短路）:(1）开关S1、S2都闭合时_______；（2）开关S1、S2都断开时_______；（3)开关S1闭合，S2断开时_______；（4)开关S1断开，S2闭合时_______。

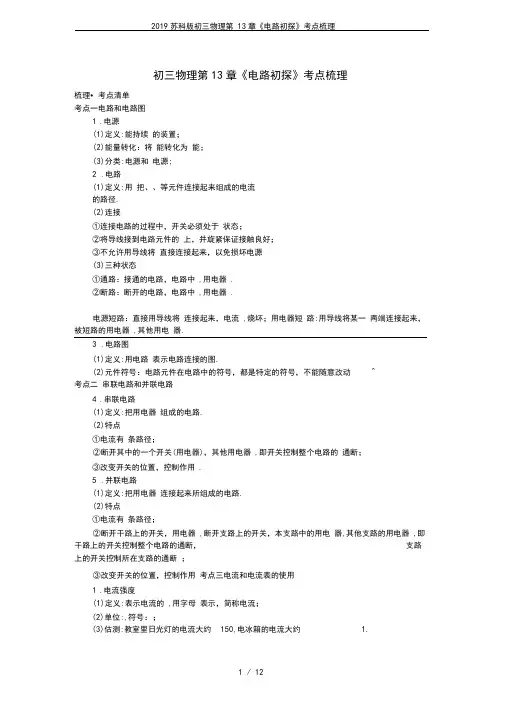

2019苏科版初三物理第13章《电路初探》考点梳理
初三物理第13章《电路初探》考点梳理梳理•考点清单考点一电路和电路图1.电源(1)定义:能持续的装置；(2)能量转化：将能转化为能；(3)分类:电源和电源;2.电路(1)定义:用把、、等元件连接起来组成的电流的路径.(2)连接①连接电路的过程中，开关必须处于状态；②将导线接到电路元件的上，并旋紧保证接触良好；③不允许用导线将直接连接起来，以免损坏电源(3)三种状态①通路：接通的电路，电路中 ,用电器 .②断路：断开的电路，电路中 ,用电器 .电源短路：直接用导线将连接起来，电流 ,烧坏；用电器短路:用导线将某一两端连接起来，被短路的用电器 ,其他用电器.3.电路图(1)定义:用电路表示电路连接的图.(2)元件符号：电路元件在电路中的符号，都是特定的符号，不能随意改动^考点二串联电路和并联电路4.串联电路(1)定义:把用电器组成的电路.(2)特点①电流有条路径；②断开其中的一个开关(用电器)，其他用电器 ,即开关控制整个电路的通断；③改变开关的位置，控制作用 .5.并联电路(1)定义:把用电器连接起来所组成的电路.(2)特点①电流有条路径；②断开干路上的开关，用电器 ,断开支路上的开关，本支路中的用电器,其他支路的用电器 ,即干路上的开关控制整个电路的通断，支路上的开关控制所在支路的通断；③改变开关的位置，控制作用考点三电流和电流表的使用1.电流强度(1)定义:表示电流的 ,用字母表示，简称电流；(2)单位:,符号：；(3)估测:教室里日光灯的电流大约150,电冰箱的电流大约 1.2.(1)电路符号：.(2)量程:A和A.(3)分度值：A和A.(4)使用①使用之前应先检查指针是否 ,如有偏差则要用螺丝刀旋转表盘上的调零螺丝，将指针调至 ,电流表要在电路中；②电流必须从接线柱流进电流表；③被测电流的大小不能超过电流表的；④绝对不允许而把电流表直接接在电源的两极上.3.串、并联电路的电流规律(1)串联电路电流规律：电流处处；(2)并联电路电流规律：干路电流等于之和. 考点四电压和电压表的使用1电压(1)作用:使电路中形成持续的.(2)单位:,符号：.(3)常见电压的大小：一节干电池的电压V；家庭电路电压V；对人体的安全电压V.2电压表(1)电路符号：.(2)量程:V和V.(3)分度值：V和V.(4)使用①使用之前应先检查指针是否 ,如有偏差则要用螺丝刀旋转表盘上的调零螺丝，将指针调至 .电压表要在电路中；②电流必须从接线柱流进电压表；③被测电压的大小不能超过电压表的；④(选填“可以”或“不可以”)把电压表直接接在电源的两极上.4.串、并联电路的电压规律(1)串联电路电压规律：电路两端的总电压等于之和；(2)并联电路电压规律：电路两端的总电压等于.突破•重点难点重难点一串、并联电路的识别、设计例1如图所小电路，下列说法正确的是()A.闭合开关S i 、S 3,断开开关S 2时，灯L i 、L 2串联B.闭合开关S 2,断开开关S i 、S 3时，灯L i 、L 2并联C.闭合开关S i 、S 2,断开开关S 3时，灯L i 亮、L 2不亮D.闭合开关S 2、S 3,断开开关S i 时，灯L i 不亮、L 2亮 例2 （20i8 ・遂宁）如图是某品牌榨汁机，为保障安全，该 榨汁机设置了电源开关 S 和安全开关S i .当杯体放在主机上 时，S i 自动闭合，此时再闭合 S,电动机才能启动，开始榨 汁.下列电路图符合上述要求的是 （ ）【技法点拨】（i ）串、并联电路的识别方法拆除法的原理是串联电 路各个用电器互相影响, 并联电路中各个用电器 互相不影响.拆除任何一 个用电器（如图甲b ）,其 他用电器中也没有电流, 此电路为串联电路；拆除 任何一个用电器（如图乙 h ）,其他用电器中仍有电 流逋过，此电路为并联 电路—11 --- —乙h （并联电路）拆除法 Hi ----乙H （并联电①电路中只有一条电流 路径，途中不分流一串 联（如图甲r ）②电路中电流从正极流 出，在某一点（如图二（' 中以点）分流，经过用电器后又在某一点（如图乙 h 点）汇合，回到负 极———井联（如图乙仃（2）电路设计的思路电路图的设计可采用以下步骤：①根据用电器是否相互影响确定局部电路是串联还是并联;②根据开关的控制作用确定开关的位置是在干路还是支路；③根据设计要求先画出部分电路图，然后再进一步完善 ；④验证：检验画好后的电路图是否与设计要求吻合 .注意：（1）两个开关的串、并联：当同一用电器由两个开关控制时，若控制作用互相（或互不）影响，则两开关串联（或并联）;（2）用电器被开关短接：若开关闭合时用电器不工作，而开关 断开时用电器工作.则表明开关和用电器是并联 .重难点二 电流表和电压表的使用与读数例3 （2017 •云南）如图所示，电流表的示数为 A.例4 （ 2018 ・益阳）在如图所示电路中，开关闭合后电压表测量的是 （ ）A. L 1两端的电压B. L 1和L 2两端的电压C. L 3和电源两端电压D.电源两端电压【技法点拨】对电流表与电压表白使用解题关键：（1）能正确判断电流表、电压表的测量对象：电流表应与测量对象串联，电压表应与测量对象并联；（2）会正确读数：首先做到“三看清”一一即看清接线柱对应的量程，看清每大格和每小格代表的数值 ；然后观察指针偏转的大格数和小格数，两者对应的值相加即为电表的示数 .注意（1）若电压表与用电器串联在电源两端，此时电压表的示数接近电源电压； （2）在指针向右偏转的角度相同时，大量程对应的值是小量程对应值的 5倍.重难点三 串、并联电路的电流、电压特点电流路径法—,**■- 11 - -甲,：（串联电路）例5 （2018 •成都）如图所示的串联和并联电路，两个灯泡阻值不等，开关路中的电流或电压关系，下列说法正确的是（）A.甲电路中，U= U i=U2B.甲电路中，U >U i=U2C.乙电路中，I=I i+l2D.乙电路中，I>I1=I2【技法点拨】解决此类问题关键：一要正确判断电路的连接方式，在此过程中如果遇到电压表可以将其断开，遇到电流表可以用导线代替；二是能熟练掌握串、并联电路电压、电流相关公式. 重难点四简单电路故障分析例6 （ 2018 ・徐州）如图所示电路，电源电压保持不变，闭合开关S,电流表和电压表都有示数.如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是（）A.电阻R1短路C.电阻R2短路【技法点拨】⑴简单电路故障分析电路图故障现盆故障分析只有一灯也不凫的灯短路A %-- 1[ - a-------- 两灯均不亮.电压襄在示教（接近电源电压），电流我无示鼓灯J断路或接触不良.灯”正常两灯不亮，电流表、电压费均无示数灯k断路或接触不良.灯L的情况不确定S闭合，关于电B.电阻R1断路D电阻R2断路只有一灯亮，电流表、电压表均有示数不离的灯断路两灯均不亮，两电表均无示的电薄襄新路两灯均不亮，电压表有示数，电流表无示数灯L］、Lj均断路贰接触不良(2)其他由仪表自身或操作引起的故障①电表指针反向偏转：电表正、负接线柱接反；②电表指针偏转角度过小：电表量程选择过大；③电表指针偏转超过量程：电表量程选择过小.⑶步骤①首先根据两灯泡发光状态，判断哪一段电路中有电流，哪一段电路中无电流；②然后利用电流流向法逐一查找短路或断路对象：对于串联电路，若一灯亮，一灯不亮，则不亮的灯出现短路或通过该灯的电流太小导致灯不足以发光；若两灯都不亮，故障一定是断路；对于并联电路，灯亮的支路无故障，不亮的支路出现断路；若两灯都不亮，故障可能有三种情况：干路断路、支路用电器均断路或某一支路出现短路的同时电源也被短路^探究•常考实验实验一探究串、并联电路的电流特点本实验主要的考查点有：(1)画电路图或连接实物图；(2)连接电路时的注意事项；(3)电流表的使用和读数；(4)电路故障分析；(5)换用不同的灯泡多次测里的目的；(6)实验设计的完善；(7)实验数据分析；(8)实验方案的评价与改进.例1 (2018 •黄冈)在探究并联电路电流规律的实验中.(1)为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行 ,以正确选择电流表或电流表的量程.(2)小方连接的部分电路如图所示.请你将电路连接完整.(3)小方将以上电路连接完后，闭合开关，调节滑动变阻器，发现灯泡L1和L2发光、电流表A1和A2有示数、电流表A示数为零.则电路故障可能是.(4)排除故障，进行实验，小方记录了如下数据.分析以上实验数据，小方发现通过两条支路的电流总是相等.为了探究这个发现是否具有普遍性，可以 ,再进行实验.实验二探究串、并联电路的电压特点.本实验主要的考查点有：(1)画电路图或连接实物图；(2)连接电路时的注意事项；(3)电压表的使用和读数；(4)电路故障分析；(5)换用不同的灯泡多次测鱼的目的；(6)实验设计的完善；(7)实验数据分析；(g)实验方案的评价与改进.例2 ( 2017 •鞍山一模)在“探究串联电路中用电器两端的电压与电源两端电压的关系”的实验中，主要步骤如下：(1)按照图甲设计的电路图.用笔画线表示导线连接图乙的实验电路.(2)闭合开关S,两灯均不亮.小明把电压表接在AB两点时示数是0,接在BC两点及AC两点时示数均如图丙所示，若电路中只有一处故障，则该故障可能是 .(3)故障排除后，实验正常进行，小明通过测量得到一组实验数据，填在了设计的表格中.在表格中记录数据后，下一步首先应该做的是 .A.分析数据，得出结论B.换用不同规格的小灯泡，再测出几组电压值C.换用电压表的另一量程，再测出一组电压值甲乙两分类练习考点1串、并联电路的辨别1.(2015 ・盐城)小峰为了探究某电动玩具车内部电动机与指示灯的连接方式，他将这辆玩具车的电池取下，保持开关闭合，转动车轮，车上的指示灯还能发光，进一步探究发现，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的，则该玩具车电路中电动机与指示灯( )A.可以确定，一定串联B.可以确定，一定并联C.可以确定，串联、并联都行D.需要再断开开关，转动车轮，观察指示灯是否发光，才能判断2.( 2016 •宿迁)家用白炽灯正常工作时，其两端的电压为___________ V;白炽灯与电视机之间的连接方式是 (选填“并联”或“串联”).考点2 电路的设计及作图3.( 2017 •苏州)带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行.下列电路设计符合要求的是( )电路是（ ）ABCD6. （ 2017 ・淮安）为避免点燃烟花造成人员伤害，小明设计了烟花定时自动点火装置，原理如图所示.装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间 .为完善设计方案.还需要在 （选填" a”或"b”）处安装一个开关 S,断开此开关，指示灯 熄灭，整个装置停止工作，点放烟花前，定时器在电路中应处于状态.目的.定时自动点火器7.（ 2015 •苏州）按题目要求作图：在图中虚线框中填入电池和电压表的符号，使电路成为串 联电路.8.（ 2017 ・无锡）按要求作图：图中是简易手动交通信号灯模拟电路的一部分，请补画一根导 线，使开关S 接1时，只有L 1、L 2亮，开关接2时，只有灯L 3、L 4亮.指示灯点火器4.（ 2016泰州）下歹U 是四种模拟病房呼叫电路的设计图，其设计最佳的是 （ ）AB C D5. （ 2018 ・镇江）小明设计了一种停车位是否被占用的模拟提醒装置 用指示灯L 发光的亮和暗分别表示车位被占用和未被占用，车位被占用时控制开关 S 闭合下列能实现此功能的9. （ 2017 ・扬州）如图所示，用笔画线代替导线完成电跷要求 ：两灯并联，开关控制干路，电 流表测量干路电流，导线不能交叉.考点3电流表、电压表的使用与读数10. （2017 •泰州）小明做实验时，将电路连接成如图所示的情景， 若要将导线M 、N 与A 、B 、C 、D 四个接线柱中任愈两个连接，使两灯构成并联，且开关闭合后电压表指针正常偏转，共有几种接法（）考点4串、并联电路故障分析12. （2017 ・南京）如图所示电路，闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转.造成此现象的原因可能是（）A.甲灯泡短路B.乙灯泡短路C.甲灯泡断路D.乙灯泡断路A.两种B.四种11. （2018 •苏州）如图甲、图乙为两只测量C.六种D.八种图甲示数为,图乙示数为（第7题）（第8地）乙13.（2016常州）如图所示，开关S闭合后电灯不亮，为了检查电路的故障，用电压表进行测量，发现U ac=3.0 V , U ab=0V , U bc=3.0 V,则电路故障可能是（）A.灯L断路B.开关S断路C.滑动变阻器R短路D.灯L短路或滑动变阻器R断路14.（2018 ・南京）如图所示电路，闭合开关。
第十三章 电路初探知识点归纳
第十三章电路初探知识点归纳电学基础知识点归纳第十三章电路初探知识归纳电荷1 丝绸摩擦过的玻璃棒上带的电荷叫做正电荷，毛皮摩擦过的橡胶棒上带的电荷叫做负电荷．2．电荷间相互作用规律：同种电荷互相排斥，异种电荷互相吸引。
3 得到电子的物体显示带负电，失去电子的物体显示带等量的正电。
4. 电路1. 电源：能提供持续电流（或电压）的装置。
2. 如干电池是把化学能转化为电能。
发电机则由机械能转化为电能。
3. 有持续电流的条件：1.4.5. 绝缘体：不容易导电的物体叫绝缘体。
如：橡胶，玻璃，陶瓷，塑料，油，纯水等。
6. 电路组成：由电源、导线、开关和用电器组成。
7. 电路有三种状态：(1)通路：接通的电路叫通路；(2)断路：断开的电路叫开路；(3)短路：直接把导线接在电源两极上的电路叫短路。
8. 电路图：用符号表示电路连接的图叫电路图。
9. 串联：把电路元件逐个顺次连接起来的电路，叫串联。
（电路中任意一处断开，电路中都没有电流通过）10. 并联：把电路元件并列地连接起来的电路，叫并联。
（并联电路中各个支路是互不影响的）电流1．电流的大小用电流强度(简称电流I)表示。
①、电流的单位：安培（A），毫安（mA），微安（uA）②、换算关系：1A=1000 mA，1 mA=1000 uA3．测量电流的仪表是：电流表，它的使用规则是：①使用电流表前首先要校零，即使指针对准表头刻度盘的零刻度线，同时弄清电流表的量程和分度值。
电流表要与被测用电器串联。
②电流要从电流表的“+”接线柱流入“－”接线柱流出。
③被测电流不能超过电流表的量程④绝对不允许不经过用电器就直接把电流表接到电源的两极上4．实验室中常用的电流表有两个量程：①0～0.6安，每小格表示的电流值是0.02安；②0～3安，每小格表示的电流值是0.1安。
5. 串联电路电流特点：串联电路中电流处处相等。
即：6. 电压。
九年级上册第十三章 电路初探(篇)(Word版 含解析)
九年级上册第十三章电路初探（篇）（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．如图，把两个小灯泡串联接入电路研究串联电路特点．（1）在连接电路时，开关必须__________；开关闭合并且两灯都发光时，取下其中一个小灯泡，可观察到__________现象；（2）在串联的两个小灯泡电路中再串联一个小灯泡，闭合开关后可观察到__________现象；（3）以上两个现象都说明了串联电路各用电器__________（选填“相互影响”或“不相互影响”）这一特点；（4）开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，可观察到被短路的小灯泡__________，另一个小灯泡的亮度__________（选填“变亮”、“变暗”、“不亮”、“不变”）；（5）实验中，选择两个小灯泡的规格应该是__________的（填“相同”或“不相同”）.【答案】断开另一灯熄灭原来两小灯泡变暗影响不亮变亮不相同【解析】【分析】串联电路是将整个电路串在一起，（包括用电器、导线、开关、电源）；它的特点就是：（1）电流只有一条通路，（2）开关控制整个电路的通断，（3）各用电器之间相互影响；串联的优点：所以在电路中，若想控制所有电路，即可使用串联的电路；串联的缺点；若电路中有一个用电器坏了，整个电路意味这都断了．【详解】(1)根据串联电路的特点，如闭合开关连接电路，会损坏灯泡，故答案为断开；因两灯串联，两灯之间相互影响，当一只取下时，线路就断了，则另一只肯定熄灭，故答案为另一灯熄灭；(2)因在串联电路中总电压等于各处电压之和，当加入一只灯后，各灯两端的电压就变小，所以亮度变暗，故答案为两灯都变暗；(3)串联电路的特点正是各个用电器相互影响，故答案为相互影响；(4) 开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，小灯泡被短路后，没有电流流经被短路的小灯泡，短路的小灯泡肯定不亮了，故答案为不亮；电路变成了另一个小灯泡的简单电路，那此时另一只灯泡分得的电压升高，相应的就会变亮了，故答案为变亮．（5）实验中，为了使结论更具有普遍性，应该选择两个不同规格的小灯泡．2．在“探究并联电路电流的特点”的实验中，豆豆同学连接的电路如图甲所示（本题中，电表视为理想电流表，且当有电流流过灯泡时，灯泡将会发光）．干路电流/A灯L1的电流/A灯L2的电流/A0.60.3（1）连接实物电路过程中，开关应处于_______状态．（2）已知各电路元件、连接情况均完好，闭合开关前，我们发现电流表A1的指针在如图乙所示的位置处，可能的原因是____________________；改正错误后，闭合开关，发现电流表A1的指针仍然在如图乙所示的位置处，可能的原因是__________．（3）更正上述问题后，闭合开关S，观察到电灯L1______（选填“亮”或“不亮”）、L2不亮；随即断开开关，仔细检查，发现电路有不当之处．（4）请在图甲中只改动一根导线，使之符合下列要求:闭合开关后，灯泡L1、L2并联，开关S控制所有用电器，电流表A1测流过干路的电流，A2测流过灯L1的电流，A3测流过灯L2的电流．（提醒：在需要删除的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）．（__________）（5）随后，闭合开关，从电流表中读取数据填入上表中，其中流过灯L1的电流大小如图丙所示，该示数为______A．于是得出结论：并联电路中，各支路电流相等，干路电流等于各支路电流的总和．小华同学认为该实验结论不科学，我们应多次更换规格______（选填“相同”或“不同”）的灯泡进行实验，以便_________（填入正确的序号）．A．寻找普遍规律 B．求平均值，减小实验误差【答案】断开电流表指针没有校零电流表正负接线柱接反了亮0.3 不同 A【解析】【分析】【详解】(1)[1]连接实物电路过程中，为了保护电路，开关应处于断开状态；(2)[2][3]闭合开关前，我们发现电流表A1的指针在如图乙所示的位置处，可能的原因是电流表指针没有校零；改正错误后，闭合开关，发现电流表A1的指针仍然在如图乙所示的位置处，可能的原因是电流表正负接线柱接反了；(3)[4]从实物图可以看到，闭合开关S后，只有灯泡L1接入电路，有电流通过灯泡L1，灯泡L1能亮；(4)[5]电路有不当之处，从电流的流法可知道，灯泡L2与电流表A1的连接导线是错误的，应该把这跟导线改为灯泡L2与灯泡L1右端的连接，如下图所示；(5)[6][7][8]从图丙可以看到，电流表的量程不应该是0到3A，否则它的读数为1.5A，大于干路电流，量程应该是0到0.6A，它的读数为0.3A；该实验结论不科学，只是一组数据，并且选用的灯泡规格相同，这种情况很特别，应多次更换规格不同的灯泡进行实验，以便寻找普遍规律．3．在探究串联电路的电流规律时，小敏同学连成了如图所示的电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
“第十三章 电路初探”知识点复习
一、电路的组成：电源、用电器、开关、导线。
1、电源：能持续提供电能（维持正负极之间有一定的电压）的装置。
给干（蓄）电池充电．．时：电能 转化为化学能 2、用电器：消耗电能的装置。
工作时：把电能 转化为其它形式的能 。
电能主要转化为内能的用电器：电饭煲、电热水器、电烙铁、电烤箱、电炉等。
电能主要转化为机械能的用电器:电风扇、电动机等。
电能主要转化为光能的用电器：电灯等。
3、开关：控制电路的通断。
开关一般和它所控制的用电器串联（特殊电路中，开关也有和用电器并联的）。
4、导线:电流通过的路径。
电路中，闭合的开关等同于一根导线。
二、电路的几种状态：通路、断路、短路。
1、通路：接通的电路，用电器正常工作。
2、断路：断开的电路，用电器不工作。
3、电源短路：导线或电流表和电源两极直接相连，造成电路中电流过大，烧坏电源或电流 表。
4、用电器短路：某用电器两端被导线直接相连，造成电流不经过该用电器而直接走短路的 那条导线，这种情况有可能不会使电源短路，但有时也会使电源短路烧坏电源。
A
3 0.6 + 烧坏电源
烧坏电流表
供电时：把其它形式的能 转化电能 干（蓄)电池：化学能 转化为电能
发电机：机械能 转化为电能
.
L 1 L 2
.
.
.
L1、L2都短路，同时电源也短路
L 1
L 2
.
.
L1短路不工作,但电源并不短路，L2发光
三、电路图与实物图
1、电路图:用电路元件符号表示电路元件实物连接的图。
2、连接电路时注意事项：①连接电路时，开关必须断开。
②从电源正极（或者负极）出发，按一定顺序连接各个器件，防止出现短路或者断路。
③连接线应顺时针绕在接线柱上，并旋紧螺母。
④电源的两极绝不允许以任何方式直接相连，以免造成电源短路，损坏电源。
3、根据电路图连实物图，应该注意：
A、导线可以弯曲，但不能交叉。
B、一般从电源正极开始，按电流方向依次把各元件连好，最后回到负极。
C、两图要对应。
4、根据实物图画电路图，应该注意：
A、画导线在横平竖直，导线拐弯处不能画电路元件，。
B、一般从电源正极开始，按电流方向依次把各元件画好，最后回到负极。
C、两图要对应。
四、电流和电流表
1、电流强度——I（简称电流）用来表示电流的大小。
电流强度的国际主单位：安培——A
常用单位：kA、mA、μA
2、电流的测量工具：电流表（）
A
量程——分度值
0～0.6A —— 0.02A
0～3A —— 0.1A
3、电流表的使用方法：
①电流表要串联到所测电路中，要和所测的用电器串联。
②电流要流进电流表的正接线柱，从负接线柱流出。
③电流表绝对不允许不经过用电器直接接在电源两极，否则电流表很快烧坏（因为电路
中，电流表等同于一根导线，并不是用电器）。
4、电流表使用注意事项：
①使用前要调零。
②被测电流不能超过所选择的量程，否则不仅测不出电流值，电流表的指针还会被打
弯，甚至烧杯电流表。
③在不能预先估计被测电流大小的情况下，要先用大量程度试用，如指针的偏转在小量
程之内，则改用小量程。
④在不超过量程的前提下,尽量使用小量程,这样测量结果会更精确。
5、电流表的读数步骤：
①先看接线柱，确定所选择的量程。
②根据量程，认清该量程的分度值。
③最后根据指针的位置读数。
五、电压和电压表
1、电压（U）是电路中形成电流的原因。
电源的作用是维持正负极之间有一定的电压。
电压的国际主单位：伏特（伏）——V
常用单位：kV、mV
2、常用的电压值：
一节干电池的电压：1.5V 一节蓄电池的电压：2V
V
照明电路的电压：220V 对人体安全的电压：不超过36V
3、电压的测量工具：电压表（）
量程——分度值
0～3V ---- 0.1V
0～15V ---- 0.5V
4、电压表的使用方法：
①电压表要并联到所测电路中，要和所测的用电器并联。
②并联时，电流要流进电压表的正接线柱，从负接线柱流出（经过电压表的电流极小）。
③电压表可以直接接在电源的两极，测出的就是电源电压（在电路中，电压表等同于一
个几乎断开的地方，经过它的电流可以忽略不计）。
5、电压表使用注意事项：
①使用前要调零。
②被测电压不能超过所选择的量程，否则不仅测不出电流值，电压表的指针还会被打
弯，甚至烧杯电压表。
③在不能预先估计被测电压大小的情况下，要先用大量程度试用，如指针的偏转在小量
程之内，则改用小量程。
④在不超过量程的前提下,尽量使用小量程,这样测量结果会更精确。
6、电压表的读数步骤：
①先看接线柱，确定所选择的量程。
②根据量程，认清该量程的分度值。
③最后根据指针的位置读数。
六、串联电路的特点：
1、用电器逐个顺次连接起来，电路中只有一条路径。
2、串联电路中任何一处断开，则整个电路为断路，电路中没有电流。
3、串联电路中，开关在不同位置的作用是一样的，它能控制整个电路。
4、串联电路中，电流强度处处相等。
5、串联电路两端的总电压等于各部分电路两端的电压之和。
6、串联电池组的电压等于每个电池的电压之和，所以把电池串联起来用可以得到较大的电
压。
七、并联电路的特点：
1、并联电路中有多条路径。
2、断开一条支路，其它支路仍能工作。
3、干路上的总开关可以控制整个电路；支路上的开关只能控制所在支路上的用电器。
4、并联电路中，干路上的总电流等于各支路电流之和。
5、并联电路中，各支路两端的电压相等，都等于电源电压。
6
压。
