常用的快恢复二极管参数表

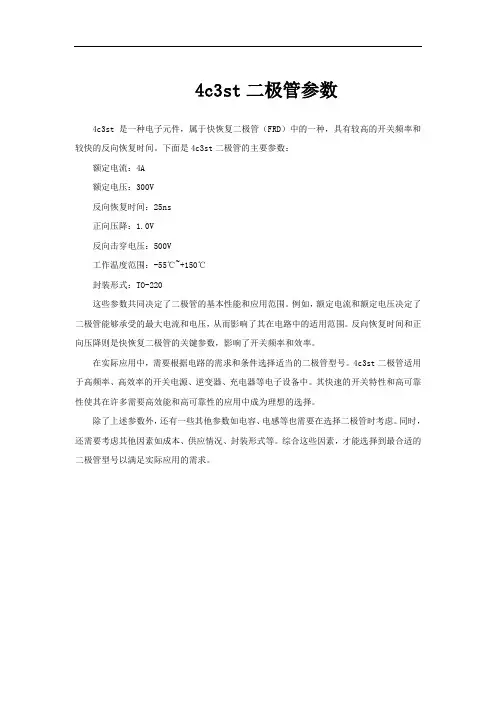

4c3st二极管参数
4c3st二极管参数
4c3st是一种电子元件，属于快恢复二极管（FRD）中的一种，具有较高的开关频率和较快的反向恢复时间。
下面是4c3st二极管的主要参数：
额定电流：4A
额定电压：300V
反向恢复时间：25ns
正向压降：1.0V
反向击穿电压：500V
工作温度范围：-55℃~+150℃
封装形式：TO-220
这些参数共同决定了二极管的基本性能和应用范围。
例如，额定电流和额定电压决定了二极管能够承受的最大电流和电压，从而影响了其在电路中的适用范围。
反向恢复时间和正向压降则是快恢复二极管的关键参数，影响了开关频率和效率。
在实际应用中，需要根据电路的需求和条件选择适当的二极管型号。
4c3st二极管适用于高频率、高效率的开关电源、逆变器、充电器等电子设备中。
其快速的开关特性和高可靠性使其在许多需要高效能和高可靠性的应用中成为理想的选择。
除了上述参数外，还有一些其他参数如电容、电感等也需要在选择二极管时考虑。
同时，还需要考虑其他因素如成本、供应情况、封装形式等。
综合这些因素，才能选择到最合适的二极管型号以满足实际应用的需求。
常用开关二极管型号及主要参数
1.常用超高速开关二极管型号及主要参数:
常用的超高速二极管有1SS系列（有引线塑封）和RLS 系列（表面封装），见表:
2.常用进口高速开关二极管型号及主要参数
高速开关二极管较普通开关二极管的反向恢复时间更短，开、关频率更快。
进口高速开关二极管有1N系列、1S系列、1SS系列（有引线塑封）和RLS系列（表面安装）.
下表为常见进口高速开关二极管的型号及相关参数表
3.常用国产高速开关二极管开号及主要参数
高速开关二极管较普通开关二极管的反向恢复时间更短，开、关频率更快。
下表是常用的国产高速开关二极管有2CK系列的型号及主要参数：
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。
SS24二极管参数
SS24二极管参数二极管（Diode）是最简单、最基本的电子元件之一，具有正向导通和反向截止的特性。
在市场上，有许多种不同类型的二极管，其中SS24是一种常见的快恢复二极管。
在以下文章中，将详细介绍SS24二极管的参数、结构、特性以及应用。
SS24二极管是一种快恢复二极管，也被称为超快恢复二极管（Ultrafast Rectifier Diode）。
它由PN结构组成，具有两个端子：阳极（Anode）和阴极（Cathode）。
SS24的封装常见的是DO-214AC（也被称为SMA）封装，方便焊接和安装。
1. 最大反向工作电压（Max Reverse Voltage）：200V2. 平均整流电流（Average Rectified Current）：2A3. 最大正向压降（Max Forward Voltage Drop）：0.95V4. 最大反向漏电流（Max Reverse Leakage Current）：5uA5. 正向导通时的导通电阻（Forward Voltage Drop）：0.95V6. 正向持续电流（Continuous Forward Current）：2A7. 快恢复时间（Reverse Recovery Time）：50ns8. 工作温度范围（Operating Temperature Range）：-65°C to +150°C1. 快恢复特性：SS24二极管具有快速的恢复时间（Reverse Recovery Time），可以在短时间内完成反向导通到截止的转变，减小了开关过程中的能量损耗，提高了效率。
2.高反向击穿电压：SS24二极管的最大反向工作电压为200V，可以在较高的电压下工作，适用于各种不同的电路应用。
3. 低导通压降：正向导通时的导通电阻（Forward Voltage Drop）仅为0.95V，能够减小功率损耗，提高效率。
4.高温工作能力：SS24二极管能够在-65°C到+150°C的工作温度范围内正常工作，适用于各种环境条件。

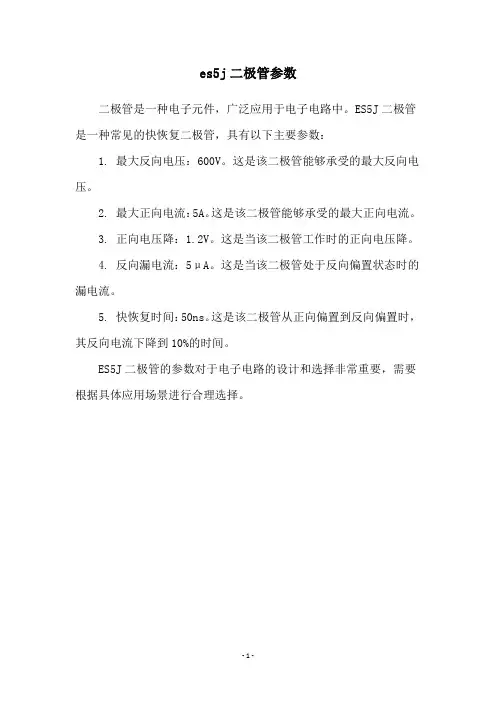

es5j二极管参数
es5j二极管参数
二极管是一种电子元件，广泛应用于电子电路中。
ES5J二极管是一种常见的快恢复二极管，具有以下主要参数：
1. 最大反向电压：600V。
这是该二极管能够承受的最大反向电压。
2. 最大正向电流：5A。
这是该二极管能够承受的最大正向电流。
3. 正向电压降：1.2V。
这是当该二极管工作时的正向电压降。
4. 反向漏电流：5μA。
这是当该二极管处于反向偏置状态时的漏电流。
5. 快恢复时间：50ns。
这是该二极管从正向偏置到反向偏置时，其反向电流下降到10%的时间。
ES5J二极管的参数对于电子电路的设计和选择非常重要，需要根据具体应用场景进行合理选择。
- 1 -。
快和超快恢复二极管型号参数
20 20 10 10 10 10 20 20 20 20 10 10 10 10 20 20 20 10 10 10 45 45 45 40 40 35
35 35 35 35 50 50 35 35 35 35 35 35 50 50 35 35 35 35 35 35 30 30 30 75 75 150
30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 25 25 30 30 30 30 30 30 Max.Peak Forward Surge Current IFSM A 50 50 50 50 50 50
1.0 1.0 1.3 1.3 1.7 1.7 1.0 1.0 1.0 1.0 1.3 1.3 1.7 1.7 1.0 1.0 1.0 1.3 1.7 2.2 2.5 2.5 2.5 2.5 2.5 2.2
超快恢复二极管
反向重 最大平均正 复峰值 向电流 电压 VRRM V IO @ TA A ℃ 最大正向峰 值浪涌电流 IFSM A 正向电压降 VF @ IF V A 最大反向 典型结电 最大转速 电流 容 恢复时间 TA=25℃ 封装 IR Cj Trr μ A pF ns
型号
/main.asp 1 安培（含铅整流器） SF11S 50 SF12S 100 SF13S 150 SF14S 200 SF15S 300 SF16S 400 SF17S 500 SF18S 600 SF11 SF12 SF13 SF14 SF15 SF16 SF17 SF18 50 100 150 200 300 400 500 600 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 1.0 1.0 1.0 1.0 1.3 1.3 1.7 1.7 1.0 1.0 1.0 1.0 1.3 1.3 1.7 1.7 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 30 30 30 30 15 15 15 15 30 30 30 30 15 15 15 15 35 35 35 35 35 35 50 50 35 35 35 35 35 35 50 50 A-405 A-405 A-405 A-405 A-405 A-405 A-405 A-405 DO-41 DO-41 DO-41 DO-41 DO-41 DO-41 DO-41 DO-41
超快恢复二极管型号参数
5.0
5.0
60
50
DO-201AD
Part Number
反向重复
峰值电压
最大平均正
向电流
最大正向峰值浪涌电流
正向电压降
最大反向电流TA=25℃
典型结电容
最大转速恢复时间
Package
VRRM
IO @ TA
IFSM
VF @ IF
IR
Cj
Trr
V
A
℃
A
V
A
μA
pF
ns
6安培（含铅整流器）
SF61
600
2.0
55
50
1.7
2.0
5.0
30
50
DO-15
3安培（含铅整流器）
SF31
50
3.0
55
125
1.0
3.0
5.0
80
35
DO-201AD
SF32
100
3.0
55
125
1.0
3.0
5.0
80
35
DO-201AD
SF33
150
3.0
55
125
1.0
3.0
5.0
80
35
DO-201AD
SF34
200
SOD-57
Part Number
Peak Repetitive Reverse Voltage
Max.AverageRectified Current
Max.PeakForward Surge Current
Forward Voltage Drop
Max. Reverse Current TA=25℃
fr102二极管参数
fr102二极管参数FR102二极管参数及其应用FR102是一款常用的快恢复二极管，它的主要参数包括最大反向电压、平均整流电流、最大峰值反向电流和反向恢复时间等。
本文将详细介绍FR102二极管的参数以及在电路中的应用。
最大反向电压FR102的最大反向电压为200V，这意味着在正向通电时，其最大电压不得超过200V，否则会导致二极管击穿损坏。
因此，在选择二极管时，必须根据电路的工作电压来选择合适的二极管，以保证电路的可靠性。
平均整流电流FR102的平均整流电流为1A，这意味着在正向通电时，它可以承受的最大电流为1A。
因此，在电路中使用FR102时，必须根据电路的负载电流来选择合适的二极管，以防止过载损坏。
最大峰值反向电流FR102的最大峰值反向电流为30A，这意味着在反向电压突然降低时，二极管会短暂地承受一个较大的反向电流，如果超过30A，会导致二极管击穿损坏。
因此，在选择二极管时，必须要考虑到电路的工作条件，以防止电路中的各种干扰信号影响二极管的工作。
反向恢复时间FR102的反向恢复时间为50ns，这意味着当二极管从正向通电状态转换到反向截止状态时，需要一定的时间来恢复到截止状态。
反向恢复时间越短，二极管的反向特性越好。
因此，在高速开关电路中，需要选择反向恢复时间较短的二极管，以保证电路的快速响应。
应用场景FR102二极管广泛应用于各种电子设备中，例如：电源逆变器、开关电源、直流稳压电源、照明驱动器等等。
其中，电源逆变器是FR102二极管的主要应用场景之一，通过使用FR102二极管，可以将直流电源转换为交流电源，从而满足各种电子设备的工作需求。
在开关电源中，FR102二极管常用作反向保护二极管，以避免因反向电压过高而损坏开关管。
在直流稳压电源中，FR102二极管常用作恢复二极管，以保证电源的稳定性和可靠性。
在照明驱动器中，FR102二极管常用作整流二极管，以将交流电转换为直流电，从而实现LED照明的稳定工作。
快恢复整流二极管参数
快恢复整流二极管参数整流二极管是一种用于将交流电转换为直流电的器件。
它具有许多参数，包括最大反向电压、最大正向电流、正向电压降以及导通时间等。
整流二极管的最大反向电压是指其能够承受的最大反向电压。
当反向电压超过这个值时，二极管会发生击穿。
因此，选取整流二极管时，需要根据应用的具体需求选择适当的最大反向电压。
最大反向电压一般以伏特（V）为单位。
最大正向电流是指二极管正向导通时能够承受的最大电流。
超过这个值时，二极管可能会过热损坏。
最大正向电流也是选取整流二极管时需要考虑的重要参数之一，以毫安（mA）为单位进行规定。
正向电压降是指当二极管正向导通时的电压降。
整流二极管在导通时会产生一定的电压降，这是由于电流通过二极管时，会存在导通压降。
正向电压降也是整流二极管的重要参数之一，决定了二极管在导通状态下的电压损失。
正向电压降以伏特（V）为单位。
导通时间是指整流二极管从关断状态到导通状态所需要的时间。
导通时间是速度二极管工作性能的一个重要指标，它决定了整流二极管在电路中的响应速度。
导通时间一般以纳秒（ns）为单位，常用于高频电路中。
除了上述参数外，整流二极管还有许多其他参数，如封装类型、质量因数等。
选用整流二极管时，需要根据具体的应用需求综合考虑各种参数。
总之，整流二极管作为一种用于将交流电转换为直流电的器件，具有许多重要参数，如最大反向电压、最大正向电流、正向电压降以及导通时间等。
只有理解和合理选择这些参数，才能使整流二极管能够更好地适应各种应用场景，并实现稳定可靠的直流电转换。
sf16二极管参数
sf16二极管参数SF16二极管参数SF16二极管是一种快恢复二极管，具有许多优异的参数，其中包括正向电压降、正向电流、反向电流、反向击穿电压和反向恢复时间等。
本文将详细介绍SF16二极管的这些参数及其特点。
一、正向电压降（Forward Voltage Drop）正向电压降是指在正向工作状态下，SF16二极管通过的电压。
SF16二极管的正向电压降一般在0.85V至1.05V之间，具体取决于二极管的工作电流。
正向电压降越低，表示二极管具有更好的导通性能，能够更有效地传导电流。
二、正向电流（Forward Current）正向电流是指SF16二极管在正向工作状态下所能承受的最大电流。
SF16二极管的正向电流一般为1A，这意味着在正向工作状态下，二极管的电流不应超过1A，否则可能会引起二极管的过热和损坏。
三、反向电流（Reverse Current）反向电流是指在反向工作状态下，SF16二极管的泄漏电流大小。
SF16二极管的反向电流一般为10μA，这意味着在反向工作状态下，二极管的泄漏电流应小于10μA，以确保二极管的正常工作。
四、反向击穿电压（Reverse Breakdown Voltage）反向击穿电压是指在反向工作状态下，SF16二极管所能承受的最大电压。
SF16二极管的反向击穿电压一般为200V，这意味着在反向工作状态下，二极管所承受的电压不应超过200V，否则可能会导致二极管损坏。
五、反向恢复时间（Reverse Recovery Time）反向恢复时间是指SF16二极管从正向工作状态切换到反向工作状态所需的时间。
SF16二极管的反向恢复时间一般为50ns，这意味着在正向工作状态下，当电压变为反向时，二极管需要约50ns的时间从导通到截止状态。
反向恢复时间越短，表示二极管能够更快地切换到反向工作状态，提高了二极管的工作效率。
SF16二极管作为一种快恢复二极管，在电子电路中有着广泛的应用。
uf1010g二极管参数
UF1010G二极管参数引言二极管是一种最简单的半导体器件，具有只能使电流沿一个方向通过的特性。
UF1010G是一种常见的二极管型号，本文将对其参数进行详细介绍。
1. 基本概述UF1010G是一种超快恢复二极管（Ultrafast Recovery Diode），由杂质掺杂半导体材料制成。
它具有快速开关速度和低反向恢复时间的特点，适用于高频电路和功率电子设备中。
2. 参数说明2.1 最大额定值•最大直流反向电压（VRRM）：1000V•最大直流正向电流（IF）：10A•最大峰值正向电流（IFM）：20A•最大功耗（PD）：30W•工作温度范围（Tj）：-65°C至+175°C2.2 电气特性•正向压降（VF）：在额定条件下，正向电流为10A时，正向压降为1.7V。
•反向漏电流（IR）：在额定条件下，反向电压为1000V时，反向漏电流小于5μA。
•反向恢复时间（trr）：在额定条件下，正向电流为1A时，反向恢复时间为25ns。
2.3 封装和引脚配置UF1010G采用TO-220封装，具有三个引脚：•引脚1：正极（Anode）•引脚2：负极（Cathode）•引脚3：散热片（Tab）3. 参数解释3.1 最大额定值最大直流反向电压（VRRM）指的是二极管能够承受的最大反向电压。
超过这个电压会导致二极管击穿损坏。
最大直流正向电流（IF）指的是二极管能够承受的最大正向电流。
超过这个电流会导致二极管过热损坏。
最大峰值正向电流（IFM）指的是二极管能够承受的瞬时峰值正向电流。
超过这个电流会导致二极管瞬间损坏。
最大功耗（PD）指的是二极管能够承受的最大功率。
超过这个功率会导致二极管过热损坏。
工作温度范围（Tj）指的是二极管能够正常工作的温度范围。
超出这个范围会影响二极管的性能和可靠性。
3.2 电气特性正向压降（VF）指的是二极管在正向导通时的电压降。
它是由于载流子在PN结中重新组合而产生的能量损耗。
