2017中考物理作图专题复习

2017中考物理作图专题复习中考导航：1、作图题的考查难度不大，主要失分原因有：①画非“所问”，②作图欠规范。

因此考生在解答作图题时，首先要理清题意，明确题目所要求画的对象（即画什么），然后再根据相关的物理概念和规律画出所求问题的直观图形，同时要准确和规范，避免失分。

2、注意事项：①先用铅笔作图，检查无误后再用黑色笔画在答题卡上。

②实线、虚线要分清。

（光线和实像用实线、法线、连线、延长线和虚像用虚线）③保留作图痕迹。

④按一定顺序进行，先后顺序不能乱。

⑤箭头、符号、字母等标志不能忘记或丢失。

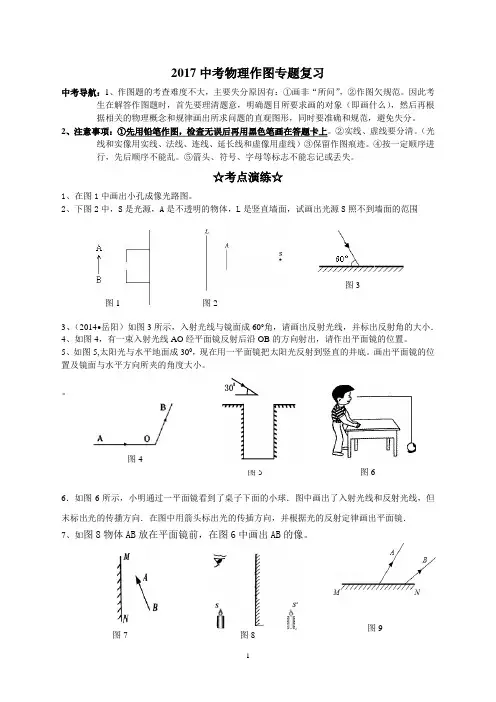

☆考点演练☆1、在图1中画出小孔成像光路图。

2、下图2中，S 是光源，A 是不透明的物体，L 是竖直墙面，试画出光源S 照不到墙面的范围3、（2014•岳阳）如图3所示，入射光线与镜面成60°角，请画出反射光线，并标出反射角的大小．4、如图4，有一束入射光线AO 经平面镜反射后沿OB 的方向射出，请作出平面镜的位置。

5、如图5,太阳光与水平地面成300，现在用一平面镜把太阳光反射到竖直的井底。

画出平面镜的位置及镜面与水平方向所夹的角度大小。

6．如图6所示，小明通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但末标出光的传播方向．在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜． 7、如图8物体AB 放在平面镜前，在图6中画出AB 的像。

图4图5图6图3 图1 图2 图7 图8图98、（2011宜昌）请在图8中画出一条眼睛能看到蜡烛S 点的像S′的光路图. 9、（2014•天水）A 、B 为某一发光点S 发出的光线经平面镜MN 反射后的两条反射光线，如图9所示，试做出这两条反射光线的入射光线，并确定发光点的位置．10、如图4有一束光通过A 点射到镜面，反射后B 射出点，请画出入射光线和反射光线。

11、如图11所示，一束光线从空气斜射到水面时，发生反射和折射，请你在图中画出它的反射光线（标出反射角）和折射光线的大致方向。

2017中考物理分类汇编 25作图题

25作图题（2017•湘潭）（2）如图2，质地均匀的实心木球漂浮在水面上，作出木球所受浮力的示意图．6.（2017•青岛）下列作图中，正确的是：D(2)（2017•青岛）请画出木块在斜面上匀速下滑时的受力示意图。

19．（2017•滨州）请在图中画出静止在斜面上物体的重力和物体对斜面的压力的示意图．【考点】6H：力的示意图．【分析】（1）重力是物体受到的力，因此根据规则物体的重心在物体的几何中心，重力的方向总是竖直向下的，过物体的重心表示出重力的方向即可；（2）压力是接触面受到的力，因此压力的作用点在接触面上，即物体与接触面的中点；然后根据压力的方向垂直于受力面，并过压力作用点表示出压力的方向即可．【解答】解：（1）过物体重心画带箭头的线段，方向竖直向下，符号为G；（2）在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段，符号为F；如图所示：19．（2017•德州）如图所示，请画出入射光线经过凸透镜折射后的折射光线和这条折射光线再经平面镜MN反射后的反射光线．【考点】B6：透镜的光路图．【分析】（1）根据平行于主光轴的光线经凸透镜折射后折射光线通过焦点来作出入射光线；（2）反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角来作；根据反射定律作出反射光线，反射光线与法线的夹角为反射角．【解答】解：（1）平行于主光轴的光线经凸透镜折射后折射光线通过焦点；（2）过平面镜的入射点垂直镜面作出法线，根据反射角等于入射角，在法线右侧作出反射光线；如图所示：20．（2017•德州）如图所示，物体A处于静止状态，小车在拉力F作用下向右加速运动．请在图中画出物体A所受的支持力N和摩擦力f的示意图（力的作用点图中已标出）．【考点】6H：力的示意图．【分析】先对物体A进行受力分析，小车在拉力作用下向右加速运动，A受重力、支持力和摩擦力．再按力示意图要求画出A的支持力和摩擦力示意图．【解答】解：以A为研究对象，受向左的拉力和向右的摩擦力才会保持静止；A受到支持力方向竖直向上，过物体的重心，分别沿支持力和摩擦力的方向画一条有向线段，分别用N和f表示，如图所示：（2017•德阳）15．如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中受力示意图．【考点】6H：力的示意图．【分析】小车突然静止，由于惯性木块保持原来的速度继续运动，木块相对于平板向前滑动；木块受竖直向下的重力G、竖直向上平板的支持力F、水平向后的摩擦力f作用，从力的作用点，沿力的作用线作出力的示意图．【解答】解：原来物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止，由于惯性木块保持原来的速度继续运动，木块相对于平板向右滑动，收到水平向左的摩擦力；同时木块受竖直向下的重力G、平板对它竖直向上支持力F的作用，这两个力是一对平衡力，三个力的作用点都在物块的重心上，如图所示：（2017•连云港）（2）如图乙所示，小球在竖直细绳的拉力作用下在光滑斜面上处于平衡状态，请画出小球的受力示意图．（2）因为是光滑的斜面，且绳子处于竖直状态（球与斜面虽然接触但不发生挤压），所以小球不受摩擦力和支持力的作用；所以小球受到重力和拉力的作用，重力的方向竖直向下，拉力的方向沿绳子向上，两个力的作用点都画在重心上．如图所示：23．（2017•福建）在图中画出石块A受到的重力G和拉力F的示意图．【考点】7B：重力示意图；6H：力的示意图．【分析】力的示意图是用一个带箭头的线段把力的大小、方向、作用点三个要素表示出来，线段的长短表示力的大小，箭头表示力的方向，线段起点或终点表示力的作用点．【解答】解：石块A受到的重力方向竖直向下，作用点在重心；拉力的方向沿绳子向上，作用点也在重心．示意图如下：24．（2017•衡阳）如左下图所示，一个方形木块从斜面上滑下，请画出木块下滑时所受重力和摩擦力的示意图。

2017中考物理作图专题总复习

2.在如图3-1-23中，根据给出的反射光线OB画出入射光线
AO，并标出入射角及其度数.
第41页，共133页。
如答图3-1-13所示.
第42页，共133页。
3.小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图3-
1-24.请你在图中把光路补充完整并过A点画出放置的平面镜.
5.如图3-1-26，A′点为B点处的人眼通过平面镜MN所看到的A点的像.请根据平面镜成像规律作出物点A及其光路图.
第47页，共133页。
如答图3-1-16所示.
第48页，共133页。
考点4 光的折射规律作图 6.如图3-1-27，一束光线从玻璃砖中垂直玻璃面射入空气中
，请画出该光线在空气中的传播路径和方向.
第62页，共133页。
如答图3-1-22所示.
第63页，共133页。
考点2 杠杆的示意图考点精讲
【例2】(2015雅安)如图3-1-35所示，请作出图中：①物体A所受重力G的示意图：②力F的力臂l.
第64页，共133页。
思路点拨：①重力的作用点在物体的重心，重心的方向
竖直向下；过物体的作用点在
第6页，共133页。
考点1 光的直线传播作图考点精讲
【例1】一位同学按老师的要求，用硬纸筒做针孔照相机实验，请在图3-1-1中作出物体AB的像A′B′.
第7页，共133页。
思路点拨：小孔成像是光的直线传播现象.物体上部的
光线通过小孔后，射到了光屏的下部；物体下部的光线通过小孔后，射到了光屏的上部，因此通过小孔后所成的像是倒立的像.
物体的重心沿竖直向下的方向画一条带箭头的线段，并用符号G表示；②力臂指从支点到力的作用线的垂线段，过支点

中考物理复习专题六作图题(2017年课件)

力的作图包括：力的示意图，杠杆的示意图，滑轮的绕法等。作力
的示意图时，先分析受力。受力分析的一般步骤：①先重力(不特别指明，物体都受重力)；②后弹力，看研究对象是否与其他物体接触且是否有挤压，弹力可以有多个，根据接触点逐个分析；③最后分析摩擦力，只有在有弹力的情况下，才可能有摩擦力，在确定弹力的接触点后，再看接触面是否粗糙，是否有相对运动或相对运动趋势。
7．(2016，聊城)如图所示，一束光射向一块玻璃砖，并穿过玻璃砖。画出这束光进入玻璃和离开玻璃后的光线 (注意标出法线)。(导学号 48622529)
8．(2016，德阳)作出图中所缺的光线。
9．(2016，揭阳)如图是射向凹透镜的两条光线，请画出这两条光线
通过凹透镜后的折射光线。(导学号 48622530)
32．在老师的指导下，小刚和小红通过实验探究“220 V
V
60 W”和“220
60
15 W”的白炽灯接到电路中哪个更亮。小刚的实验结论是“ 220 V
W”灯泡更亮，小红却得出了与小刚相反的结论。他们是怎样把两个小灯泡接
在照明电路中的？请完成下面的电路连接。(导学号
48622550)
33．如图所示，甲为一个“一开三孔”开关 (即一个开关和一个三孔插座连
22．(2016，玉林)如图所示，小明用羊角锤拔铁钉，请画出在A点施加最小动力 F的示意图及其力臂l1。(导学号 48622540)
23．(2016，丹东)如图所示，活塞式抽水机AOB部分可视为杠杆，O为支点，当
与连杆相连的B点向上运动时，画出作用在手柄A点的最小动力F1及动力臂l1和B点所受的阻力F2。(导学号 48622541)
中的像A′B′。

2017年中考物理作图题最全专题

..、如图所示的ABS发出的光经平面镜反射后的两条反射光线，试根据光的反、CD是同一发光点2 射定律用作图方法确定发光点S的位置．14、如图所示，F为凸透镜3、如图所示，光射在水面上，在图中画出反射光线．L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．P经平面镜反射后过S发出的一条光线SOMNS4、如图所示，′为发光点S在平面镜中的像，若S点，请在图中找出发光点的位置，并完成光路．（保留作图辅助线）、根据平面镜成像特点，画出图中物体5AB在平面镜中所成的像．15B的光线．、画出图中静止在斜面上的物体A所受的重力G和它对斜面的压力F 的示意图．点出发，经平面镜反射后经过6、画出下图中从A16、图12甲所示是一吊灯悬挂在天花板上，其中O点为灯的重心，请画出吊灯所受的拉力和重力的示意图。

17、一块重为10N的砖被F=50N的压力压在竖直的墙壁上处于静止，如图所示，请你画出这块所受到的力的示意图（压力F除外）．18、如图所示，小球悬浮在水中，请在图中画出小球所受浮力和重力的示意图．19、如图所示，乒乓球漂浮在水面上，请画出乒乓球受到的重力G和浮力F7、如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径．浮的示意图．、作图题：一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示，请在8图中画出它的入射光线和反射光线的大致方向．21、如图所示为钓鱼竿钓鱼的示意图，O为支点，画F1、F2的力臂L1 和L2．22、如图所示，在杠杆AB 上挂了一个重为G 的物体，为使杠杆在图中的位置静止。

请在杠杆上画出最小的动力 F 和它的方向。

、根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜．922、在图中，请根据杠杆的平衡条件作出拔钉子时所用最小动力F的示意图和它的动力臂L1．请你对应画出它们的入射光线和折射如图所示，、10已知凸透镜的一条折射光线和一条入射光线，光线．11F、如图所示，一个凸透镜的主光轴与平静水面重合，为凸透镜的焦点．请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线．23、（1）画出杠杆的动力臂和阻力臂（b、、如图所示，12a2）如图2所示，请在图中作出使杠杆平衡最小的力F经过凹透镜后的折射光线和a分别为一束入射光线和一束出射光线．请画出．与b对应的入射光线．;...极33、将图中的电磁铁连入你设计的电路中（在方框内完成），要求：（1）电路能改变电磁铁磁性的强弱；BAOB24、如图所示，活塞式抽水机部分可视为杠杆，O为支点，当与连杆相连的点向上运动时，（2 ）使小磁针静止时如图．．和A点的最小动力F1及动力臂L1B点所受的阻力F2画出作用在手柄34、如下右图，根据图中通电螺旋管的N和秤极，请标出磁感线的方向和小磁针的N极，并在括号内F125、如图所示是小明使用一杆秤称物体质量的情境．请画出秤砣绳对秤杆拉力的力臂L1标出电源的正、负极。

2017年中考物理电磁学专题复习精品作图题40道及其答案

2017年中考物理电磁学专题复习精品作图题40道1.已知通电螺线管中的电流方向，标出小磁针的N 极．2.图中小磁针静止在通电螺线管旁，请你在图上标明：(1)电源的正负极；(2)通电螺线管的N 、S 极；(3)磁感线的方向．3.在图丙中标出通电螺线管的N 、S 极和磁感线方向．4.根据图2中小磁针静止时的指向，请在图中标出螺线管的S 极和电源的正极．5.如图所示，小磁针在条形磁体作用下处于静止状态。

（1）请标出小磁针的N 极；（2）用箭头标出条形磁体磁感线的方向。

6.一小磁针放在通电螺线管周围，静止时N极指向如图，请用箭头标出磁感线的方向，并用“+”、“-”符号在括号内标出电源正、负极.7.根据通电螺线管的南北极，在图乙中的括号内标出电源的“+”极或“-”极。

8.在图中虚线框内标出通电螺线管的磁极，并画出螺线管的绕线。

9.如图所示，请标出通电螺线管的N、S极，并用箭头画出磁感线的方向.10.如右图所示，根据通电螺线管的N、S极，标出螺线管左端导线中的电流方向。

11.根据小磁针静止时的指向，请在图中标出螺线管的北极和电源的正极。

N S（ -N S乙（N S乙12.请标出下图中螺线管的北极和电源的正极及电流的方向．13.如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，要使螺线管转动后静止时A端指向北，B端指向南，请你在图中标出螺线管中的电流方向。

14.根据图中通电螺线管的南北极，标出如图中小磁针的N极和电源的“+”极．15.如图，闭合开关后，标出螺线管的N极和S极。

16.如图所示，根据小磁针静止时N极的指向，在图中标出通电螺线管的N、S极并画出通电螺线管的绕法。

NNN17.如图所示，请根据通电螺线管的N 、S 极，标出小磁针N 极、通电螺线管的磁感线方向以及电源的正、负极．18.通电螺线管下方自由转动的小磁针静止后如图所示，请在图中标出螺线管的N 、S 极和螺线管中的电流方向．19.以下描述两个磁极间的磁感线分布图中，正确的是（多选）答案：ABC20.根据图中小磁针N 极指向，标出磁体的N 极和S 极，并画出磁感线的方向。

2017年中考物理专题一-作图题总复习课件

答案
11．根据近视眼的成因及矫正方法，在图11所示的虚线框内画出矫正所需的透镜并完成光路图.
答案
12．根据远视眼的成因及矫正方法，在图12所示的虚线框内画出矫正所需的透镜.
答案
力学部分
一、力的示意图
（1）首先要确定题目要求画的力的受力物体是谁 ; （2）作用点要画在受力物体的受力的位置，重力的作用点必须画在重心处; （3）一个物体同时受到几个力的作用，这几个力的作用点通常画在重心处，而且力越大线段应越长;
1. 按图21所示的实物图画电路图：
答案
2.根据图22所示的电路图连接实物图.
答案
3．（2016•永州）请根据下表中给出的信息，用笔画线代替导线将图23中实物图补充连接成完整电路．
答案
4. 在方框中画出灯泡L1和灯泡L2并联，电流表测灯泡L1电流的电路图，并在图24上连接实物图．
答案
请用笔画线将电路原理图连接完整，使工作电
路能正常工作（与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线；连线不能交叉）
答案
4．（2016•揭阳）请画出图17门手柄受到的压力F 的力臂．
答案
5．（2016•玉林）如图18所示，小明用羊角锤拔铁钉，请画出在A点施加最小动力F的示意图及其力臂L．
答案
（1）先要根据题目的要求，弄清有几股绳子承担物体和动滑轮的总重，然后按照“偶定奇动”的规律，由内至外画出滑轮组绳子的绕法. （2）绳子一定要画直（绳子不能与滑轮分离），一个滑轮只能绕一圈绳子，绳子的末端标上箭头和“F”表示拉力的方向.
作图题的基本要求: （1）线条要工整、清楚.直线要用直尺画，曲线要光滑连接. （2）符号要规范.作图题中要注明各物理量的符号(有时还要标单位符号).这些物理量符号，有的是物理学中已经规定的，有的是习惯用法，所以注明符号时不能随心所欲.

2017年中考物理专题复习重点精品作图题114道及其答案

2017年中考物理专题复习重点精品作图题114道1.根据平面镜成像的特点，在图中画出物体AB 在平面镜MM ′中的像A ′B ′。

2.如图所示，平面镜与水平面的夹角为30°，一束与水平面平行的光线入射到平面镜上，请画出对应的反射光线，并标出相应的反射角及度数。

3.如图所示，发光点S 发出的某光线经平面镜反射后，反射光线恰好经过A 点，请在图中画出这条光线。

4.如图所示，在平面镜的上方有一发光点S ，OB 、O ′B′分别是S 发出的两条光线经平面镜后的反射光线，请根据平面镜成像特点确定发光点的位置。

（要求保留必要的辅助线）5.在汽车驾驶室内，驾驶员通过左右两侧后视镜观察，有看不到的区域（盲区），人或其他车辆应尽量避免进入盲区。

如图，S为驾驶员眼睛位置，MN 为左侧后视镜左右两边界点，BB ′MM ′ABMM ′SA请作出反射光线NS 的入射光线，并标出BM 到车左侧（虚线所示）之间的盲区。

6.如图，光线AO 从空气斜射入水中，画出水中折射光线的大致方向．7.如图，光斜射到空气和玻璃的分界面时，发生了反射和折射．在图中标出反射角β并用箭头标出折射光线的传播方向．8.一束白光斜射到三棱镜上的O 点，经折射后白光被分解为七种颜色的单色光，如图所示（图中只标注了其中两种色光的光路）。

请在图中从O 点开始画出黄色光a 和蓝色光b 的大致光路。

β丙紫光水BSMN盲区车左侧BS MN车左侧9.一束光线从空气斜射向某透明介质表面O 点，同时产生反射和折射，已知其反射光线和折射光线垂直，请在图中作出反射光线和折射光线，并在图中标出折射光线与法线的夹角。

10.如图所示，a 、b 是在水中的物点发出的光经水面折射后的两条光线，用A 、B 分别表示该物点（或像点）和它的像点（或该物点），完成该物点的成像光路图。

11.请根据给出的入射光线画出折射光线。

12.如图所示，请在图中完成光路图。

紫光a b13.如图所示，一束光线经凸透镜折射后，射向与凸透镜主光轴平行的平面镜，请你在图中画出：（1）射向凸透镜的入射光线；（2）经平面镜的反射光线；（3）标出反射角的度数答案：14.请根据近视眼的成因和矫正方法，在左下图所示的方框内画出矫正所需的透镜并完成光路图。

2017全国中考物理试题作图题试题汇编(最全)

2017全国中考物理试题作图题最全汇编1．（2017•河池）入射光线AB由空气斜射入水中，请作出反射光线和折射光线的大致方向．2．（2017•海南）在图中画出入射光线AO的反射光线OB3．（2017•成都）如图所示，入射光线与镜面成30°，请按照要求作答：①画反射光线；②标出反射角．4．（2017•南充）如图所示，光线AO从空气射到玻璃表面，请在图中画出反射光线OB和进入玻璃的折射光线OC．5．（2017•黄冈）如图所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图．6、（2017•黄石）实验台上放置一块较厚的玻璃砖，如图所示．现有一束激光斜射至玻璃砖表面，请你画出玻璃砖上表面反射光线和折射光线光路图，注意用虚线标出法线．7、（2017•福建）画出图中入射光线AO的反射光线并标出反射角的大小．8、（2017•毕节市）如图，一束光射入水中，在水底形成光斑．请根据入射光线和光斑，画出水面的反射光线和水中的折射光线．9、（2017•广州）如图，一束光从空气射到水面O点，反射光线在容器壁上形成一光点A．（1）画出反射光线及对应的入射光线；（2）大致画出该入射光线进入水的折射光线；（3）A在水中的像到A的距离为cm．10、（2017•鄂尔多斯）请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路．11、（2017•扬州）按题目要求完成．如图，一束光从空气斜射入水中，请画出反射光线和折射光线．12、（2017•营口）晚上，游泳池底的灯光亮起，请画出池底一盏灯发出的一条光线在水面处发生反射和折射的光路图．13、（2017•贵港）如图所示，S为竖直放置的玻璃砖前的一发光点，由S发出的光经平直玻璃面AB反射后通过M点，请在图中画出入射光线和反射光线以及该入射光在玻璃砖中的折射光线的大致方向．14、（2017•宜宾）如图所示，光线AO从空气中斜射向水面，请画出它的折射光线的大致位置和反射光线．15、（2017•乌鲁木齐）一束光从空气射入玻璃时的反射光线如图所示，请画出入射光线和大致的折射光线．16、（2017•宿迁）按照要求作图．如图所示，S是点光源，作出入射光线SO的反射光线和大致的折射光线．17、（2017•东营）如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数．18、（2017•德阳）如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．19、（2017•天门）“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹．20、（2017•鄂州）如图，暗室内有一盛水的水槽，现有一束激光入射到平面镜（图中未画出）上的O点，经平面镜反射后照亮水槽底部的A点．请画出平面镜并完成光路图．21、．（2017•上海）在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小．22、（2017•庆阳）请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹．23、（2017•宜昌）竖起的墙面上有一块面镜MN，小女孩站在平面镜前，她的脚前有一枚硬币（如图中点A所示），请你利用平面镜成像的特点画出小女孩看到硬币的像的光路图．24、（2017•南京）按要求作图（请保留作图痕迹）．如图所示，画出物体AB在平面镜中的像A′B′．25、（2017•攀枝花）请作出图中箭头状物体在平面镜中的像26、（2017•常德）请利用平面镜成像的特点在图乙中作出从S发出的一条光线经平面镜反射后过A点的光路图27、（2017•衡阳）如图所示，A′B′是AB在平面镜中所成的像，请画出平面镜的位置（保留作图痕迹）．28、（2017•南通）如图，作出物体AB在平面镜中所成的像．29、（2017•大庆）如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．30、（2017•大连）如图所示，一束光从空气斜射到玻璃的表面，请画出进入玻璃的折射光线．31、（2017•阜新）请你画出如图所示人眼看到水中鱼A的大致光路（A'为鱼A 的虚像）．32、（2017•赤峰）如图所示，一束光射向玻璃三棱镜并穿过三棱镜，请画出这束光进入三棱镜和离开三棱镜后的光线（画出法线）．34、（2017•辽阳）潜水员在水中A点，看到岸边物体B的像B′，请在图中画出B′的大致位置，并画出光路图35、（2017•常州）运钞车车厢内，人眼挨着玻璃砖观察车外，请通过光路作图（保留痕迹），标出人眼看到车外的范围．36、（2017•来宾）根据题目要求，完成下列作图如图所示，一束光沿AO从空气斜射入水中，请画出折射光线的大致方向；．37、（2017•随州）如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点．现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点．用一条光线示意以上光学现象（并画出水面、法线）．38、（2017•徐州）如图所示，光从空气射入水中，请在大致正确的位置画出折射光线．39、（2017•巴彦淖尔）请在图中画出入射光线AO通过玻璃砖的光路图．40、（2017•贵阳）如图所示，一束光线从空气斜射入玻璃砖中，请你画出该入射光线在玻璃中的折射光线41、（2017•兰州模拟）（1）请在图（Ⅰ）中画出反射光线OB，并标出反射角的度数．（2）请在图（Ⅱ）中画出两条入射光线通过透镜后的折射光线．42、（2017•都匀市二模）“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹．43、（2017•河南模拟）如图所示是一条经水面反射后的光线，在图中画出其入射光线的准确方向及对应的折射光线的大致方向．44、（2017•吴江区二模）两块平面镜成90°放置，画出图示光线经两次反射的光路图（保留作图痕迹）45、（2017•东营区校级模拟）如图，一束光射入水中，在水底行成光斑．（1）画出水面的反射光线；（2）画出水中的折射光线．46、（2017•樊城区模拟）如图所示的是一条经水面折射后的光线，在图中画出其入射光线及对应的反射光线的大致方向．47、（2017•许昌一模）当光线从水射向空气时，它的反射光线如图所示．画出入射光线和折射光线．48、（2017•武侯区模拟）如图是一条从玻璃斜射入空气的光线，请在图中画出对应的反射光线和大致的折射光线，并标出反射角的大小．49、（2017•济宁模拟）如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成反射光路图．50、（2017•泰兴市二模）如图所示为一条光线经两个相互垂直的平面镜反射的部分光路，请在图中将这条光路补画完整．51、（2017•昌乐县模拟）如图S是发光点，S′是其在平面镜中成的像，SP是一条入射光线，请画出平面镜的位置及该条入射光线的反射光线．52、（2017•岱岳区三模）如图所示在乙密封的室内墙上有一面镜子，在对面的墙上有一盏灯，灯所在的墙壁上有一个小孔，人通过小孔看到了镜子中灯泡的像；请画出人看到小灯泡时的光路图．53、（2017•澧县三模）如图所示，作出图中的反射光线，并标出反射角的度数．54、（2017•市南区校级一模）完成反射光路，并标明反射角的大小．55、（2017•独山县校级一模）图中a、b是由同一点光源发出的两条入射光线，请画出这个点光源在平面镜中成的像的位置．56、（2017•黄冈一模）如图所示是小明家阁楼示意图，其中MN是一面带平面镜的墙壁，S为阁楼上一电灯，请通过作图的方法画出在地板A处看到电灯的光路图（A为人眼）．57、（2017•番禺区一模）如图，水平天花板上贴着一块平面镜，通过作图方法，请你在地面上画出发光点S经平面镜反射后照亮的区域．58、（2017•抚顺三模）如图所示，发光点S发出的一条光线经平面镜反射和水面的折射恰好射到A点，请你在图中画出经平面镜反射后的反射光线；经水面折射后的折射光线；发光点S在平面镜中所成的像．59、（2017•海门市一模）如图A，B，是AB在平面镜所成的像，根据平面镜成像特点画出物体AB的位置．60、（2017•武进区二模）将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图．61、（2017•兰州一模）潭清疑水浅，安全记心间，如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A的像A′．62、（2017•磴口县二模）如图是一束光从空气垂直射入玻璃砖内，请画出这束光从玻璃砖射出后折射光线的大致位置．63、（2017•周口一模）如图所示，水面上方有一个发光点A1，水中另有一个发光点A2．人在空气中看到A2在水中的位置就是A1在水中的像的位置．请画出：（1）A1发出的光经水面反射进入人眼的光路图；（2）A2发出的光进入人眼的光路图．64、（2017•信阳一模）如图，一束光从截面为直角三角形的玻璃砖AB面垂直射入，请画出光束进入玻璃砖并从玻璃砖AC面射出的光路．65、（2017•新野县二模）如图为一半圆形玻璃砖，水平面AOB不透光，只反射光，O表示半圆截面的圆心，一束光从玻璃砖的M点入射，从N点射出，请完成光路图（虚线为经过M、N两点的法线）66、（2017•张家港市模拟）在图中请用直尺画出通过玻璃砖后传播的光线．67、（2017•大冶市模拟）如图，将一矩形玻璃砖从中间斜切后，向左右沿水平直线拉开一小段距离，一条光线从右侧面垂直射入，画出这条光线从左侧玻璃砖射出的折射光路图．68、（2017•建昌县二模）请画出入射光线、进入玻璃砖和离开玻璃砖的折射光线．69、（2017•枣阳市校级模拟）按题目要求作图：（1）在甲图中作出折射光线．（2）在图乙中作出物体AB平面镜中所成的像．（3）图丙中AB、CD是由发光点S发出并经平面镜反射的两条光线，在图中画出S和它在平面镜中的像S′70、（2017春•西湖区校级期中）如图所示，是一束光在两种物质界面上发生反折射光线，在图中另两条光线上标出箭头，画出法线和射和折射的光路图，l3是界面．71、（2017春•萧山区校级期中）确定点光源S的位置．72、（2017春•滨江区校级期中）不透光的屏P左侧有一光源S，发出两条光线经平面镜反射后进入人眼，要求不画法线标出S点所在位置，并且将两条入射光线补充完整．73、（2017春•滨江区校级期中）将光路图补充完整．74、（2017春•黄石期中）如图所示，一束光线垂直入射到球心为的半球形玻璃砖的平面上，请画出这束光通过玻璃并出射到空气中的光路图．75、（2017春•滨海县月考）如图自行车的尾灯本身并不发光，它是由许多角反射器组成的反光装置．角反射器是由互相垂直的反射光面组成的．当有光照在上面，它能将光反射回来．请在图中的角反射器上画出入射光经两个平面反射的光路．并说明反射光线和入射光线在方向上有何关系．76、（2017•枣庄）根据光的传播路径，在图中的虚线框内，填入符合要求的透镜．77、（2017•滨州）请画出图中入射光线对应的折射光线．78、（2017•内江）如图所示，请画出由烛焰上S点发出的两条光线经过凸透镜后的折射光线，并画出发光点S的像点S′（F是凸透镜的焦点，O是凸透镜的光心，光线SP平行于主光轴）．79、（2017•聊城）如图所示，一束光线经平面镜反射后，过凸透镜的焦点F射向凸透镜，请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线，并标出入射角的度数．80、（2017•重庆）完成下列作图：请作出如图中入射光线经过凸透镜后的折射光线．81、（2017•锦州）如图所示，请画出通过凹透镜的两条折射光线．82、（2017•重庆）请按要求完成下列作图：在图中画出这条过光心的入射光线经过透镜后的出射光线．83、（2017•郴州）请画出入射光线通过透镜后的折射光线．84、（2017•西宁）请完成图中，光线通过凸透镜折射，再经平面镜反射的光路图．85、（2017•广东）如图所示，请你根据近视眼的矫正方法，完成光路图．86、（2017•靖江市二模）画出图中的BC的入射光线和AO的折射光线．87、（2017•老河口市模拟）如图所示，请画出光线通过透镜后的光路图．88、（2017•江口县校级模拟）如图表示分别从凸透镜的两倍焦距和一倍焦距处射向透镜的光线．请在图中画出它们通过透镜后的光路（P是与透镜距离等于2倍焦距的位置）．89、（2017•冠县一模）如图所示，请画出发光点S经凸透镜后的出射光线，并确定发光点S的像点S′．90、（2017•盘锦二模）如图所示，凸透镜的主光轴刚好与水面相平，F是凸透镜的焦点，一束与水面平行的光入射到凸透镜上，请你作出经凸透镜折射后进入水中光线的大致位置．91、（2017•孝感模拟）如图所示，画出光线ab和oc通过透镜前后的完整光路92、（2017•宝丰县一模）如图为凸透镜成像的一种情况，其中AB是物体，CD 是主光轴，MN是AB的像，试在图上的适当位置画上合适的透镜，并确定一个焦点的位置．93、（2017•广东模拟）在图所示的光路图中，分别填入合适的透镜．94、（2017•西华县三模）如图所示，MN为凸透镜的主光轴，A为烛焰，A′为烛焰在光屏上所成的像，根据凸透镜成像原理在图中画出凸透镜的位置及其焦点（画出一个焦点即可）．95、（2017•夏津县一模）在图中画出光线a和b通过透镜前后的完整光路（O 为光心，F为焦点）．96、（2017•莘县三模）请完成凹透镜的光路图．97、（2017•海陵区校级三模）如图，画出通过两透镜的折射光线（友情提醒：两透镜焦点重合）．98、（2017•黔西南州）请在图中画出小球所受力的示意图．99、（2017•大庆）如图，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的力的示意图．100、（2017•天门）如图所示，物体A静止在斜面上，请画出它的受力示意图力．101、（2017•咸宁）如图所示，请画出所受的重力G和球对墙面的压力F的示意图．102、（2017•成都）如图所示，小蛮用绳子拉木箱，请画出：①木箱受到的重力示意图；②木箱受到的拉力示意图．103、（2017•南充）如图所示，小球在A、C之间来回摆动，请在图中作出小球在A位置时所受到的细绳拉力F和重力G的示意图．104、（2017•乐山）踢出的足球在水平草地上继续滚动一段距离才停止下来，请作出向右滚动的足球所受各力的示意图．105、（2017•德阳）如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中受力示意图．106、（2017•巴彦淖尔）如图所示，用垂直于竖直墙壁的力F将物体紧压在墙面上，物体处于静止状态，请画出物体在竖直方向上受到的力的示意图．107、（2017•黔南州）在水平向右行驶的小车车厢，顶端用细线悬挂一小球小车水平地板上放置一物块A，从某时刻起，发现小球向右（运动的同方向）摆动，如图所示，请画出此时物块A受力的示意图．108、（2017•鄂尔多斯）观光缆车沿水平轨道做匀速直线运动如图，画出车中物体A的受力示意图．109、（2017•聊城）如图所示，一块橡皮放在水平放置的文具盒上，并随文具盒一起向左做匀速直线运动，请在图中作出橡皮所受力的示意图．110、（2017•长春）在图中画出静止在地面上的物体所受支持力的示意图．111、（2017•德州）如图所示，物体A处于静止状态，小车在拉力F作用下向右加速运动．请在图中画出物体A所受的支持力N和摩擦力f的示意图（力的作用点图中已标出）．112、（2017•六盘水）如图所示，是一只在空中飞行的足球（不计空气阻力）画出它所受力的示意图．113、（2017•郴州）请画出漂浮在水面上的木块的受力示意图．114、（2017•泰安）如图所示，一木块静止在斜面上，请画出木块所受重力的示意图．115、（2017•仪征市一模）如图所示，一个小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动，忽略空气阻力，画出小球所受的重力G和弹力F．116、（2017•滨城区二模）如图所示为小丽同学站在某商场匀速向上运动的电动扶梯上的示意图，请在图中作出小丽所受力的示意图（O点为小丽的重心）．117、（2017•常熟市二模）如图所示，观光缆车沿轨道斜向上做匀速直线运动，画出车中重物A所受力的示意图．118、（2017•亭湖区校级二模）在图中画出物体受到的重力和物体对斜面压力的示意图．119、（2017春•启东市期末）如图，小球A用钢管固定在小车的支架上，小车向左作匀速直线运动，不计空气阻力，画出小球A受力的示意图．120、（2017•颍泉区模拟）如图所示，水平地面有一快速运动的物体，当它遇到一表面粗糙的斜坡时，由于惯性，它将继续沿斜坡滑行一段，请在图中画出该物体向上滑行时的受力示意图．121、（2017•兰州模拟）如图所示，烧杯放在斜面上，重6N的小球在水中悬浮，请画出小球受力的图示．122、（2017•虞城县二模）如图所示，一木块正沿斜面下滑，请做出木块受到的重力G和支持力F的示意图．123、（2017•双台子区校级一模）传送带上的物体随传送带一起做匀速直线运动，请画出物体的受力示意图．124、（2017•建邺区二模）请按要求作图（保留作图痕迹）．在图中画出物体A 在光滑斜面上向上运动时的受力示意图．125、（2017•市南区校级一模）如图甲，A、B两块木块在两边墙壁的挤压下，保持静止，请你在图乙中画出木块A所受的力的示意图．126、（2017•市南区校级一模）如图所示，物体M在水平压力F的作用下静止．请在图中画出物体M在竖直方向所受力的示意图．127、（2017•济南二模）一重为10N的物体正沿斜面向下匀速滑动．请画出该物体所受重力的示意图．128、（2017春•鄄城县期末）如图所示，滑块从斜面顶端滑下后在水平木板表面上滑行，请画出滑块在木板上滑行时水平方向上受到力的示意图．（画在重心O上）129、（2017春•阜阳期末）一长方体实心木块，随着传送带一起以相同的速度向左做匀速直线运动，忽略空气阻力，请画出木块的受力示意图．130、（2017春•紫金县校级期末）如图所示，一物块以一定的速度冲上表面粗糙的固定斜面，请画出物块在上滑过程中斜面对物块的支持力、摩擦力和物块重力的示意图（力的作用点画在物体的重心）131、（2017春•天津期末）如图所示是正在水中上浮的木块，请画出木块在竖直方向的受力示意图．132、（2017春•鄂州期末）如图所示，甲乙两物体叠放在水平桌面上，在乙物体上施加F=15N的水平拉力时两物体一起向右做匀速直线运动，请你在图中画出此时甲物体受力的示意图．133、（2017春•黔南州期末）图中，小球从斜面加速滚下，画出小球在运动过程中受到的重力G和支持力F．134、（2017春•邢台期末）按要求作图，在图中画出B处物体所受重力的示意图．135、（2017春•南沙区校级期中）如图所示，物体随传送带向上匀速运动，画出该物体的受力示意图．136、（2017春•南京期中）按照题目要求作图：（1）如图（1）所示，一重为10N 的正方体物块放在斜面上静止，斜面对该物块的支持力为 6N，画出该物块受到的力的示意图．（2）悬挂的小球摆动到图（2）所示位置时，请画出小球所受力的示意图．（3）木块在粗糙水平桌面上向右匀速直线运动，请在如图（3）画出木块在水平方向上所受力的示意图．137、（2017春•老河口市期中）如图所示，画出正在水平路面上匀速行驶的小车在水平方向上所受力的示意图，小车受到的牵引力是20N．138、（2017春•钟山区校级期中）如图所示的木块重15N，它受到大小是10N 的水平拉力F时，在水平面上向右作匀速直线运动，请画出它所受重力、摩擦力和支持力的示意图．139、（2017春•张家港市校级期中）按照题目要求作图（1）如图甲，在图中画出被投出去的篮球受到力的示意图（不计空气阻力）；（2）如图乙货物A随小车B一起向右做匀速直线运动，请在图中作出货物A所受力的示意图；（3）如图丙，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受到的重力G和摩擦力f的示意图．140、（2017春•成都期中）根据要求作画（1）在图1中画出足球所受重力的示意图．（2）如图2所示，A处于静止状态，B在拉力F作用下向右加速运动．请在图中画出A物体所受的摩擦力f和支持力N的示意图．（3）如图3，一重力不计的挂衣钩“吸”在竖直墙上，钩上挂着物体保持静止．请画出挂衣钩在竖直方向上受力的示意图．（画图时，用实心点O表示力的作用点）141、（2017春•巢湖市期末）如图所示，小物块A在固定的斜面B上恰能匀速下滑，请在图中画出A下滑时受到斜面的摩擦力的示意图．142、（2017春•邗江区期中）按要求作图：（1）如图甲所示，一木块沿斜面匀速下滑，请作出木块受到的摩擦力和支持力的示意图．（2）如图乙所示，作出图中不倒翁所受重力示意图（O为不倒翁的重心）．143、（2017春•沙坪坝区校级月考）如图，货物随传送带匀速向下运动，请画出货物所受摩擦力的示意图．144、（2016•巴彦淖尔校级模拟）如图所示，A处于静止状态，B在拉力F作用下向右加速运动．请在图中画出A物体所受的摩擦力f和支持力N的示意图（力的作用点图中已标出）．145、（2017•兴化市一模）按照题目要求完成下列作图：如图，物体A静止在斜面上，画出物体A对斜面压力的示意图．146、（2017春•肥东县期末）画出图中小球对墙壁压力的示意图．147、（2017春•江都区期末）如图，木板B在拉力F作用下缓慢向左移动，请画出物体A对木块B的压力和物体A受到的摩擦力示意图．148、（2017•城中区校级二模）如图，重4N的小球浮在水面上，画出小球受到的力和斜面所受的压力．149、（2017春•博兴县期末）如图所示，画出正在水中下沉的实心小铁球的受力示意图（不计水的阻力）．150、（2017春•市中区校级期末）如图所示的重为3N的木块漂浮在水面上，调画出该木块所受浮力的示意图．151、（2017春•黄埔区期末）如图所示是盛有水的杯子静止在斜面上，水面上漂浮着一个重为0.5N的小球．（1）请在图中画出小球受力示意图．（2）小球所受浮力大小为N，方向为．152、（2017•攀枝花）如图是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心．以O为支点，画出力F的力臂和箱体所受重力的示意图．153、．（2017•庆阳）如图所示为生活中使用的“开瓶起子”，请在图中画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图．154、（2017•烟台）如图为吊车起吊货物的工作示意图，请在图中画出动力、阻力和阻力臂．155、（2017•孝感）如图阳阳同学做俯卧撑时的示意图，他重500N，A点为重心，请画出以O点为支点时重力G的力臂L和水平地面对手的支持力F的示意图．156、．（2017•常德）画出图甲中F的力臂并标明157、（2017•陕西）在探究杠杆平衡条件时，使轻质弯曲杠杆在如图所示的位置平衡，请画出阻力F2和阻力臂L2．158、（2017•西宁）如图所示，请在图中画出力F的力臂l及物体所受重力的示意图．159、（2017•云南）请在图中画出F的力臂L160、（2017•威海）如图所示，轻质杠杆OA在路灯和轻绳AB的共同作用下，在水平方向处于静止状态，请画出轻绳AB对杠杆的动力F1的力臂L1和阻力F2的示意图．。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

（3分）（2014•怀化）如图所示，一物
体静止在斜面上，请你画出该物体所受重力的示意图．
（3分）（2014•怀化）如图所示，利用平面镜成像特点画出物体AB在平在镜 MN中所成的像．
（3分）（2015•怀化）如图所示，一个小球静止于水平地面上，请你在图中画出小球受到的重力和支持力的示意图．
考点三电学作图例8（2013·济宁)小满暑假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所都有人.请你把图中的各元件符号连接成符合上述设计要求的电路图.
解析：本题考查电路的设计.只有当两间厕所的门都关上时，即两个开关都闭合时，车厢中的指示牌内的指示灯才会发光，指示牌才会显示“厕所有人”字样.表明两个开关相互影响，其中一个断开，另一个无法控制电路，所以两个开关是串联的关系. 答案：如图所示
考点三电学作图 1.根据实物图画电路图或根据电路图连接实物图； 2.设计电路图； 3.家庭电路的安装及正确连接； 4.利用磁极间的相互作用及安培定则作图.
考点一力学作图
例1、“远征号”潜水艇在东海执行完任务后返回到长江某基地，请在图1中画出潜水艇加速上浮过程中所受重力和浮力的示意图.
F浮
解析：本题考查磁极的判断及安培定则的应用.在磁体周围磁感线都是从磁体的N极出发，回到S极，所以据此可以判断出永磁体A的右端是S极，电磁铁B的左端是 N极.再根据安培定则可以判断出电磁铁B中的电流方向，则电源的右端是“+”极，左端是“-”极. 答案：如图所示
ห้องสมุดไป่ตู้
巩固练习
温馨提示作图时要注意：（1）用铅笔、直尺作图，力求做到规范、准确、美观。
如：同一图中不同大小力的长短应区分；电路图中导线要横平竖直，连接实物图时导线不可以交叉。
（2）分清虚线与实线，保留作图痕迹（辅助线）。如：力臂和磁感线可画虚线，也可画实线；力与光线
一定画带箭头的实线；辅助线（包括法线）画虚线；虚像一定画虚线。
（3）根据要求，既不要多画，更不要少画。
１.（2013·镇江)如图是光射入玻璃砖的入射光线和出射光线，请用直尺画出玻璃砖内部传播的光线.
解析：本题考查光的折射规律.当光从空气斜射入水中
时，折射光线与入射光线分居法线两侧，折射角小于
入射角，据此可作出折射光线.由图可知，折射光线的
方向改变了15°.
答案：如图所示
15°
例6（2013·遂宁)根据平面镜成像特点在图中作出物体 AB在平面镜中所成的像A′B′.(保留作图痕迹）
解析：平面镜成的是正立、与物等大的、关于镜面对称的虚像，因此分别作A、B的对称点A′、B′，然后用虚线连接A′与B′两点，并在A′点画上与A相同的箭头. 答案：如图所示
G
图1
图2
考点二力学作图例２（2013·连云港)如图所示，物体A静止在斜面上，请画出物体A所受重力及支持力的示意图.
解析：本题考查力的示意图.重力的方向总是竖直向下的，大小用G表示，支持力垂直于支持面斜向上，大小用F表示. 从物体A的中心开始，分别沿两个力的方向各画出一条线段，并在线段末端标上箭头表示力的方向，再在箭头附近标出力的符号. 答案：如图所示
例３（ 2013·泰州 ) 如图所示是一个简易压水机，其中 AOB是杠杆，作出动力F1的力臂.
解析：本题考查杠杆力臂的作图.画力臂分四步：一找点、二画线、三作垂线段、四标签.找点就是找杠杆的支点，图中为O点；画线是画力的作用线，通过力的作用点沿力的方向画一条直线；作垂线段就是从支点向力的作用线作垂线段；标签就是标注力臂的大小及符号. 答案：如图所示
例４.（2013·日照)如图所示，用滑轮组提升重物.用笔画线代替绳子在图中画出最省力的绳绕法.
答案：如图所示
考点二光学作图例5（2013·济宁)小文和小满在探究“光的折射规律” 时，通过实验收集到一组实验数据：当入射角为45° 时，折射角为30°.但粗心的小文没有及时在图中标出折射光线的位置，请你在下图中画出折射光线.根据图示可知光的传播方向改变的角度是_____.
例9（2013·白银)请用笔画线代替导线，将图中元件接入家庭电路，要求：①开关控制电灯后接入；②三孔插座单独接入.
解析：本题考查家庭电路的连接.连接三孔插座时要注意：左孔接零线，右孔接火线，上孔接地线.开关控制灯泡，因此与灯泡串联，灯泡螺旋套连接零线. 答案：如图所示
例10（2013·聊城)如图所示，为永磁体A和电磁铁B之间的磁场分布.请根据图中磁感线的方向标出永磁体A 右端的磁极和电磁铁B中电源的“+”、“-”极．
中考物理总复习作图题专题
作图题是中考常见的、基本的题型。它的特点是能直观、形象地反映出物理过程和物理问题的本来面貌，有助于学生对物理问题的深化理解。通过学习作图题，可以锻炼学生的思维能力、设计能力、创新能力和基本作图技巧。中考物理试题中的作图题属于对知识运用能力的考查。
近三年怀化市中考作图题为二个小题，每题３分共６分，
（3分）（2015•怀化）如图所示，一通电螺旋线管的右端为北极（N）极，且它的右侧有一小磁针，请你在图中标出小磁针的南极（S）及用箭头标出螺线管中的电流I的方向．
作图题主要类型
初中物理作图题包括力学作图、光学作图、电学作图。考点一力学作图 1.画重力、拉力、压力、摩擦力、浮力等的示意图； 2.画杠杆的力臂； 3.连接滑轮组的绕线. 考点二光学作图 1.画光的反射和折射光线； 2.利用平面镜成像特点作图； 3.根据透镜成像特点作图.
例7（2013·聊城)如图所示，a、b分别为一束入射光线和一束出射光线.请画出a经过凹透镜后的折射光线和b 对应的入射光线.
解析：本题考查凹透镜三条特殊光线的作图.平行于凹透镜主光轴的光线透过凹透镜后会发散，发散光线的反向延长线过焦点.根据光路的可逆性，a经过凹透镜后的折射光线平行于主光轴；通过凹透镜光心的光线传播方向不改变. 答案：如图所示
