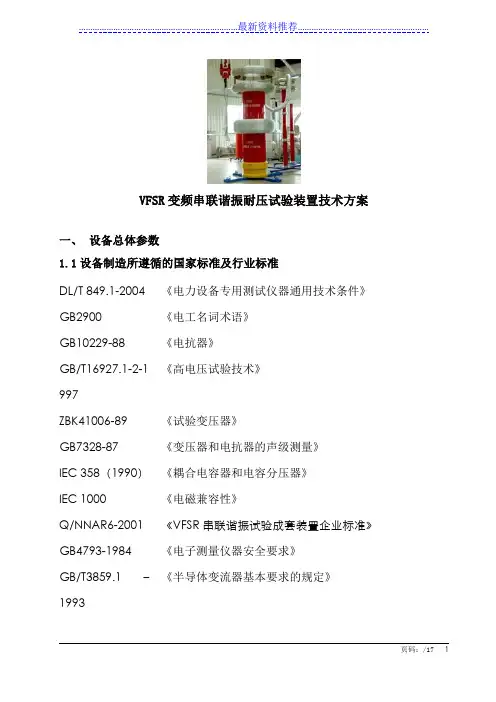

VFSR变频串联谐振耐压试验装置技术参数
页码：/17 1VFSR 变频串联谐振耐压试验装置技术方案一、 设备总体参数1.1设备制造所遵循的国家标准及行业标准 DL/T 849.1-2004 《电力设备专用测试仪器通用技术条件》 GB2900 《电工名词术语》 GB10229-88 《电抗器》 GB/T16927.1-2-1997《高电压试验技术》ZBK41006-89 《试验变压器》GB7328-87《变压器和电抗器的声级测量》 IEC 358（1990） 《耦合电容器和电容分压器》 IEC 1000 《电磁兼容性》Q/NNAR6-2001 《VFSR 串联谐振试验成套装置企业标准》 GB4793-1984 《电子测量仪器安全要求》 GB/T3859.1－1993 《半导体变流器基本要求的规定》1.2环境指标（1）工作温度范围：-20℃～45℃（2）工作湿度范围：≤90%RH 不结露（3）海拔：≤1000m（4）噪声：≤60dB（5）最大日温差： 25K（6）日照强度： 0.1W/cm2(风速0.5m/s)（7）安装放置地点平坦，电抗器安装倾斜度不大于5º二、成套设备配置●成套装置满足XLPE交联聚乙烯电缆110kV电缆耐压试验，试验频率30-300Hz，试验时间60min，试验电压1.7Uo，110kV；●成套装置满足XLPE交联聚乙烯电缆220kV电缆耐压试验，试验频率30-300Hz，试验时间60min，试验电压1.4Uo，180kV；●成套装置满足110kV GIS耐压试验，试验频率30-300Hz，试验电压按GB50150-91出厂标准，为185kV；●成套装置满足220kV GIS耐压试验，试验频率30-300Hz，试验电压按GB50150-91出厂标准，为395kV；●成套装置满足500kV GIS耐压试验，试验频率30-300Hz，试验电压按GB50150-91出厂标准，为592kV；●成套装置满足500kV及以下开关、隔离刀闸、绝缘子等电气设备的交流耐压试验，试验频率30-300Hz，最高试验电压为680kV；●成套装置可扩容到1000kV试验电压等级。
调频式串联谐振试验装置技术方案
调频式串联谐振试验装置技术方案(BPZ-HT-kVA-22kVI)嘿，小伙伴们，今天我来给大家详细介绍一款黑科技产品——调频式串联谐振试验装置，型号BPZ-HT-kVA-22kVI。
这款装置在电力系统调试和维护中可是发挥着重要作用哦！下面我们就来聊聊这款装置的技术方案。
咱们得明确这款装置的用途。
调频式串联谐振试验装置主要用于高压电缆、变压器、电容器等设备的交流耐压和局部放电试验。
它能模拟实际运行中的电压波形，检测设备在高压下的绝缘性能，确保电力系统的安全稳定运行。
我们来看看这款装置的亮点：一、技术参数1.额定电压：22kV2.额定容量：kVA（可根据用户需求定制）3.谐振频率：20Hz-300Hz4.频率分辨率：0.1Hz5.谐振电流：0-100A6.谐振电压：0-22kV7.谐振功率：0-100kW8.工作温度：-10℃至+50℃9.相对湿度：≤95%二、技术创新1.采用调频技术，实现宽频率范围内的高精度谐振试验。
2.采用先进的微电脑控制系统，实现一键启动，自动完成试验过程。
3.具有完善的保护功能，如过压、过流、短路等保护，确保试验安全。
4.配备高精度传感器，实时监测试验数据，保证试验结果的准确性。
5.支持远程控制，方便用户操作。
三、操作流程1.开机自检：启动装置，系统自动进行自检，确保各项功能正常。
2.参数设置：根据试验需求，设置电压、频率、电流等参数。
3.谐振试验：按下启动按钮，装置自动进入谐振状态，开始试验。
4.数据监测：试验过程中，实时显示电压、电流、频率等数据。
5.结果分析：试验结束后，自动试验报告，方便用户分析。
四、售后服务1.提供免费的技术培训，教会用户熟练操作。
2.设备质保期为一年，质保期内免费维修。
3.提供终身的技术支持和咨询服务。
说了这么多，相信大家对这款调频式串联谐振试验装置(BPZ-HT-kVA-22kVI)已经有了初步的了解。
这款装置凭借其优越的性能和便捷的操作，已经成为电力系统调试和维护的得力。
智能型变频串联谐振耐压试验装置升级方案
智能型变频串联谐振耐压试验装置升级方案作者：***2023年2月17日智能型变频串联谐振耐压试验装置升级方案一、升级依据及意义电缆状态检修是目前国内先进的运维检修方式，除了用传统的交流耐压方式检验电缆绝缘优劣外，其核心问题是提出用先进的方法对电缆进行局部放电和介损的检测，以提早发现电缆制造和安装缺陷、绝缘老化程度等，对电缆的运行状态给出预判和科学评估。
为此，颁布并实施的相关标准如下：GB50150－2016《电气装置安装工程电气设备交接试验标准》DL/T596－2021《电力设备预防性试验规程》DL/T1576－2016《6-10kv电缆震荡波局放检测试验方法》Q/GDW11838-2018《配电电缆线路试验规程》本装置功能升级后，适用于：10kV电缆的交流充电AC-OWTS系统装置，进行阻尼振荡波条件下的电缆局放测量及局放点位置定位，亦可以按现行标准、规程进行电缆的现场串联变频谐振交流耐压试验，实现一机两用。
通过完成对规定配电电缆线路的振荡波局部放电及介损检测，发现电缆线路缺陷和隐患，检验振荡波局部放电检测及介损检测方法及设备的有效性，考核检测技术人员的专业能力；通过对从事电缆运检人员的技术培训，提高电缆运检人员的检测试验技术水平，熟悉和了解国内外先进的试验技术和方法。
二、产品技术特点及参数：2.1 10kV电缆振荡波局放试验系统功能特点⏹创新原理：交流充电，真正无损现场状态评估试验装置；⏹现场局放、耐压试验一机两用；⏹积木式结构设计：最大单体重量小于36公斤，便携性特别优异；⏹更合理的干式无局放谐振电抗器配置：无需补偿电容即可完成真正类工频范围无盲区试验（40.0Hz～500.0Hz）；⏹新原理保证无漏判、无误判，可以大大减少现场升压试验次数，提高试验工作效率；⏹国产品牌、自主知识产权，及时、良好的长期售后服务保障。
FOW-10 AC-OWTS功能特点：⏹预先发现电缆隐患，以数据科学评估电缆状态；⏹它更适合XLPE的特性，对电缆寿命无积累性破坏效应；⏹不会产生假局放效应造成误判；⏹更能有效激励试品，高灵敏发现电缆缺陷；⏹系统标配电抗器使得测试高压谐振频率更接近于工频；⏹同时，本测试系统可以按照现行有效的国标及电力行业规程完成电缆现场交流耐压试验，一机两用；⏹自动衰减率测量及计算；⏹背景噪声测试功能；⏹振荡波与局放波形同屏同基线显示，相位特征直观；⏹自动局放定位；⏹自动合成直观的局放分布图；⏹自动搜频、自动/手动升压并保持试验高压；⏹自动同步触发高压振荡波并进行局放检测；⏹数字式局放脉冲校准器全量程校准；⏹自动生成电缆状态评估报告；⏹可靠的试品击穿保护设计，有效保护人身及设备安全。
xb220kva220kv37kv调频式串联谐振耐压装置
XB- 220kV A/220kV/37kV变频串联谐振试验装置一、被试品对象及试验要求1.35kV/300mm2电缆1000m，电容量≤0.19μF，试验频率为30-300Hz,试验电压52kV。
2. 10kV/300mm2电缆4000m，电容量≤1.48μF，试验频率为30-300Hz，试验电压22kV。
3．110kV/63MV A主变的交流耐压试验，电容量≤0.015μF，试验频率为45-65Hz，试验电压不超过160kV。
4．110kV GIS交流耐压试验，试验频率为30-300Hz，试验电压200kV。
5．110kV开关，避雷器，支柱绝缘子，CT、PT和隔离开关等设备的交流耐压，试验频率为30-300Hz，试验电压不超过200kV。
工作环境1.环境温度：－150C –45 0C；2.相对湿度：≤90%RH；3.海拔高度: ≤2500米；二、装置主要技术参数及功能1.额定容量：220kV A；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：37kV；220kV4.额定电流：6A；1A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；三、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》四、装置容量确定10kV/300mm2电缆4000m，电容量≤1.48μF，试验频率为30-300Hz,试验电压22kV。
220kv系统串联谐振试验应用
220kv 系统串联谐振试验应用
在电力系统中，串联谐振是用于对电气设备进行预防性试验的检验装置，由控制部分，升压部分和采集三大部分组成，主要用于检测高电压、大容量电气设备的绝缘性能，在由被试对象组成的串联谐振电路中，串联谐振试验装置根据其试验技术、规格产生不同的组合方式，与被试品发生谐振条件，从而达到谐振试验的目的，所以，串联谐振的容量与被试的容量有着最直接的关系，串联谐振按照应用场合可分为变电站电气设备交流耐压试验装置、电缆耐压试验装置、发电机耐压试验等等，下面，鼎升电力分享有关220kv 系统变压器串联谐振试验的应用。
220kv 系统串联谐振试验应用介绍
在下面介绍过程中，我以DAXZ-540kvA/270kv 变频串联谐振为例，讲一下100000kvA 主变的串联谐振试验，首先，我们要提一下电力预防性标准，根据文件规定，220kv 系统交接试验中，主变中性点接地交流耐压的标准值是58kv，中性点不直接接地时，交流耐压标准值是160kv，关于标准值的算法可点击谐振电压计算方法与标准查阅，如果遇到如35Kv,66kv 或者是
110kv 电压等级的串联谐振试验，其原理一样，不同在于方案有比较大的差异！
中性点接地测量方法根据现有的设计容量，中性点接地我们通常指考虑谐振电压，采用27kv*3 节电抗器串联，励磁变压器抽头选择中间电压值，在变压器主体上将A、B、C 和中性点并联并直接接入串联谐振装置测量回路中，低压侧良好接地，最后交叉检查，做好人防隔离措施，启动电源，选择自动试验，串联谐振装置自动查找谐振频率，自动升电压和计算时间，直到试验完成，需要注意的是，实验时，如果您对谐振频率有要求，可以通过调节电。
变频串联谐振耐压试验200kVA-200kV技术方案
变频串联谐振耐压试验装置200kVA/200kV技术方案目录一、满足试品范围 (3)二、装置主要组成 (3)三、主要功能及特征 (3)四、主要技术参数 (4)五、装置容量验证 (5)六、试验时设备组合方式 (5)七、系统配置参数 (5)八、供货清单 (7)九、参考实验标准 (7)变频串联谐振耐压试验装置200kVA/200kV一、满足试品范围1、10kV/300mm2电缆2km交流耐压试验，电容量≤0.751uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
2、35kV/300mm2电缆0.8km交流耐压试验，电容量≤0.1556uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
3、35kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。
4、110kV/25000kVA主变全绝缘的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压不超过160kV，试验时间1min。
5、110kV电压等级GIS的交流耐压试验，试验频率30-300Hz，试验电压不超过184kV，试验时间1min。
二、装置主要组成三、主要功能及特征变频串联谐振耐压试验装置，采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小，在国内外得到了广泛好评和应用，是当前高电压试验的新方法和潮流。
我公司调频谐振装置主要功能及其技术特点：1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。
2、整个装置单件重量很轻，便于现场使用。
3、装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式；方便用户根据现场情况灵活选择，提高试验速度。
4、能存储和异地打印数据，存入的数据编号是数字，方便用户识别和查找。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频串联谐振耐压试验装置220kVA/22kV
技术方案
目录
一、满足试品范围 (3)
二、装置主要组成 (3)
三、主要功能及特征 (3)
四、主要技术参数 (4)
五、装置容量验证 (5)
六、试验时设备组合方式 (5)
七、系统配置参数 (5)
八、供货清单 (6)
九、参考实验标准 (6)
、
变频串联谐振耐压试验装置
220kVA/22kV
一、满足试品范围
10kV/300mm2电缆5km交流耐压试验，电容量≤1.8775uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
二、装置主要组成
三、主要功能及特征
变频串联谐振耐压试验装置，采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小，在国内外得到了广泛好评和应用，是当前高电压试验的新方法和潮流。
我公司调频谐振装置主要功能及其技术特点：
1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以
根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。
2、整个装置单件重量很轻，便于现场使用。
3、装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式；方便用户根
据现场情况灵活选择，提高试验速度。
4、能存储和异地打印数据，存入的数据编号是数字，方便用户识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，
同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。
6、采用DSP平台技术，可根据用户需要增减功能和升级，人机交换界面更为人性化。
7、所需电源容量大大减小。
串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压
和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此试验所需的电源功率只有试验容量的1/Q。
8、设备的重量和体积大大减少。
串联谐振装置中，省去了笨重的大功率调压装置和普通的
大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。
9、有效改善输出电压波形。
谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获
得很好的正弦波形，有效防止了谐波峰值对试品的误击穿。
10、防止大的短路电流烧伤故障点。
在串联谐振状态，当试品的绝缘弱点被击穿时，电路立
即脱谐，回路电流迅速下降为正常试验电流的1/Q，而用并联谐振或者试验变压器做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。
串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。
11、不会出现任何恢复过电压。
华意电力技术工程师温馨提示：试品发生击穿时，因失去谐
振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且不会出现任何恢复过电压。
四、主要技术参数
1.额定容量：220kVA
2.额定电压：22kV
3.额定电流：10A
4.测量精度：系统有效值1.5级
5.工作频率：30-300Hz
6.装置输出波形：正弦波
7.品质因素：装置自身Q≥30(f=45Hz)
8.波形畸变率：输出电压波形畸变率≤1%
9.输入电源：单相220或三相380V电压，频率为50Hz
10.工作时间：额定负载下允许连续60min；过压1.1倍1分钟
11.温升：额定负载下连续运行60min后温升≤65K
12.保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能
13.环境温度：－20℃-55℃
14.相对湿度：≤90%RH
15.海拔高度:≤3000米
五、装置容量验证
装置容量定为220kVA，分五节电抗器，电抗器单节为44kVA/22kV/2A/55H，
验证：10kV/300mm2电缆5km的交流耐压试验，电容量≤1.8775uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
使用五节电抗器并联，L=55/5=11H
试验频率：f=1/2π√LC=1/(2×3.14×√15×1.8775×10-6)=35.02Hz
=2π×35.02×1.8775×10-6×22×103=9.09A
试验电流：I=2πfCU
试
满足实验要求。
六、试验时设备组合方式
七、系统配置参数
(一)变频电源12kW 1台
1)额定输出容量：12kW
2)工作电源：220/380±10%V（单/三相），工频
3)输出电压：0–400V
4)额定输入电流：30A
5)额定输出电流：30A
6)电压分辨率：0.01kV
7)电压测量精度：1.5%
8)频率调节范围：30–300Hz
9)频率调节分辨率：≤0.1Hz
10)频率稳定度：0.1%
11)运行时间：额定容量下连续60min
12)温升：额定容量下连续运行60min元器件最高温度≤65K
13)噪声水平：≤50dB
14)尺寸（长宽高mm）：460×340×420
15)重量：约15kg
(二)激励变压器12kVA/1.2kV/0.4kV 1台
1)额定容量：12kVA
2)输入电压：0-400V
3)输出电压：1.2kV
4)结构：干式
5)尺寸（长宽高mm）：480×420×385
6)重量：约55kg
(三)高压电抗器44kVA/22kV 5节
1)额定容量：44kVA
2)额定电压：22kV
3)额定电流：2A
4)电感量：55H/单节
5)品质因素：Q≥30 (f=45Hz)
6)结构：干式
7)尺寸（内径高mm）：∅282×435
8)重量：约45kg
(四)电容分压器3000pF/30kV 1套
1)额定电压：30kV
2)高压电容量：3000pF
3)介质损耗：tgσ≤0.5%
4)分压比：1000：1
5)测量精度：有效值1.5级
6)尺寸（内径高mm）：∅140×500
7)重量：约6kg
八、供货清单
九、参考实验标准
DL/T 596-1996 《电力设备预防性试验规程》
GB50150-2016 《电气装置安装工程电气设备交接试验标准》
GB10229-88 《电抗器》
GB1094 《电力变压器》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900 《电工名词术语》
GB/T16927.1~2-1997 《高电压试验技术》
DL/T474.4-2006 《现场绝缘试验实施导则－交流耐压试验》
DL/T1015 《现场直流和交流耐压试验电压测量系统的使用导则》
GB/T311.1-1997 《高压输变电设备的绝缘与配合》
GB191-2000 《包装储运图示标志》
JB/T9641-1999 《试验变压器》
IEC358(1990) 《耦合电容器和电容分压器》
GB4793-1984 《电子测量仪器安全要求》
GB/T3859.2-1993 《半导体变流器应用导则》
GB/T2423.8-1995 《电工电子产品基本环境试验规程》
DL/T849.6-2004 《电力设备专用测试仪器通用技术条件第6部分：高压谐振
试验装置》。
