磁流体密封机理及工作条件
磁流体密封
它在粒子表面形成一层长链分子粒子表面的活 性剂如同弹性垫，隔开了磁性粒子，以防止粒子因 范得华力和磁力作用而聚集，布朗运动使其在基液 中均匀分布分散剂的高分子的链要足够长，以致颗 粒接近时排斥力应大于吸引力。 此外，高分子链的 一端应和磁性颗粒产生化学吸附，另一端应和基液 亲和，分散于基液中。分散剂通常选择带有官能团 如：OOH、H2OH 、H2NH2的长链分子。这些长链 分子的作用是通过这些官能团和磁性颗粒相互作用， 在磁性颗粒表面形成单分子层的紧密连接。长链分 子必需和载体的极性相同，才能不会阻止维系胶体 体系稳定的热运动。每一种磁性液体和应选用一种 对应的表面活性剂。
图1，磁流体结构示意图
2.1.1磁性粒子
常用的磁性颗粒有：
1) 非金属颗粒：亚铁磁性的铁氧体，Fe3O4、等； 2) 金属颗粒：铁（Fe）、镍（Ni）、钴（Co）、钆 （Gd）等； 3) 合金：FeCo、FeC、FeNi、Fe-CO-Ni等； 4) 氮化物：Fe3N等； 5) 化合物：Co-Fe3O4.、CoFe2O4和NiFe2O4等。
密封的重要性
20世纪70年代，苏联“联盟11号”飞船顺 利完成进入礼炮1号空间站各项任务后，在 再入大气层前，实施返回舱和轨道舱分离时， 连接两舱的分离插头分离后，返回舱的压力 阀门密封失效，返回舱的空气从该处泄露， 舱内迅速减压，致使3名宇航员因急性缺氧， 体液沸腾而死亡；
20世纪80年代的美国哥伦比亚航天飞机由 于动力箱的密封失效而坠毁，7名机组人员 全部遇难。
磁性颗粒非常小，属零维纳米材料（所谓零维纳 米材料是指材料在三维尺寸上具有纳米材料的特征）。 铁氧体等颗粒的直径约为10nm（100Å），金属磁性 颗粒的直径约为6nm（60 Å）。在这样小的尺寸下， 强磁性颗粒已丧失了大块材料的铁磁或亚铁磁性能， 而呈现没有磁滞现象的超顺磁状态，其磁化曲线是可 逆的。磁性颗粒的磁偶极矩之间的静磁作用被分子间 的热运动，即布朗运动所削弱或抵消，而不致互相集 结，磁性颗粒在基液中作无规则的热运动。磁性颗粒 的尺寸小，可以防止聚集和沉降。磁性液体胶体体系 的稳定性是由磁性颗粒的热运动来决定的，这种热运 动随着粒子尺寸的减小而增加。但是磁性颗粒的尺寸 又不能太小，当粒子直径小于1~2nm时磁性能就会消 失。
磁流体密封的工作原理
磁流体密封的工作原理磁流体密封装置是利用磁性流体的特性，由磁铁将磁性流体固定于旋转轴的周围，形成液体的“O型密封圈”。
由磁铁、磁极以及轴形成磁回路，在磁极与轴中间注入磁性流体，使其形成数段液体密封圈。
所以即使轴是以高速旋转的情况下，也不发生固体之间的摩擦，是一种寿命非常长的动态密封零件。
常用于单晶硅炉、真空钎焊炉、真空熔炼炉、化学气相沉积、离子镀膜、液晶再生等真空设备的密封，以及高温高压设备及对环境要求较高的设备的密封。
1 磁流体1.1 磁流体的组成1995年由美国帕佩尔（Papell）发明的磁性流体，是把磁铁矿等强磁性的微细粉末（约100 ）在水、油类、酯类、醚类等液体中进行稳定分散的一种胶态液体。
这种液体具有在通常离心力和磁场作用下，既不沉降和凝聚又能使其本身承受磁性，可以被磁铁所吸引的特性。
磁流体由3种主要成分组成：1）固体铁磁体微粒（Fe3O4）；2）包覆着微粒并阻止其相互凝聚的表面活性剂（稳定剂）；3）载液（溶媒）。
1.2 磁流体的特性磁流体是一种叫胶体溶液。
作为密封用的磁流体，其性能要求是：稳定性好，不凝聚、不沉淀、不分解；饱和磁化强度高；起始磁导率大；粘度和饱和蒸气低，其他如凝固点、沸点、导热率、比热和表面张力等也有一定的要求。
影响磁流体稳定的主要因素有：微粒力度大小、表面活性剂和载液以及它们的合理配比。
稳定性是磁流体各种特性存在的前提。
2 磁流体密封的工作原理圆环形永久磁铁，极靴和转轴所构成的磁性回路，在磁铁产生的磁场作用下，把放置在轴与极靴顶端缝隙间的磁流体加以集中，使其形成一个所谓的“O”形环，将缝隙通道堵死而达到密封的目的。
这种密封方式可用于转轴是磁性体和转轴是非磁性体两种场合。
前者磁束集中于间隙处并贯穿转轴而构成磁路，而后者磁束比不通过转轴，只是通过密封间隙中的磁流体而构成磁路。
2.3 极限条件磁流体密封在工作时会受到下列条件的限制：1）蒸发。
磁流体由磁性微粒、表面活性剂和载液3部分组成，载液的蒸发是决定密封极限旋转频率和使用寿命的主要因素。
磁性流体密封及基发展现状
磁性流体密封及基发展现状磁性流体密封是一种新型的密封技术，通过磁力场作用于磁性流体，使其在轴向方向上生成密封效果，可以替代传统的机械密封，具有广泛的应用领域和前景。
本文将介绍磁性流体密封及其基发展现状。
一、磁性流体密封的基本原理磁性流体密封是一种基于磁力作用的密封技术，其基本原理是通过在被密封部位的磁环周围施加磁场，使被密封的物质与磁性流体形成一定的密封效果。
磁性流体是由含有磁性颗粒的液体组成，当外加磁场时，液体中的磁性颗粒会在磁场的作用下发生取向，磁性流体将表现出更高的粘度和黏度，从而能够形成有效的密封效果。
此外，磁性流体还具有防腐蚀、耐高温等优点，增加了其在实际应用中的可靠性和灵活性。
二、磁性流体密封的发展历程目前磁性流体密封技术已有数十年的发展历史。
在20世纪60年代初期，磁性流体这一新型物质被首次发现，引起了密封领域的广泛关注。
自此开始，磁性流体密封技术逐渐发展成为一种新型的密封技术，并在常规机械密封无法满足严苛运行条件下得到广泛应用。
至今，磁性流体密封技术已进入到实际应用中，出现了多种不同类型的磁性流体密封装置，包括单级磁性流体密封装置、双级磁性流体密封装置等，广泛应用于化工、旋转设备、泵类、风机类、压缩机类、轮机等领域。
三、磁性流体密封的发展现状随着磁性流体密封技术的不断发展，其在实际应用中也变得更加成熟和可靠。
目前主要集中在如何提高磁性流体密封的性能和可靠性、开发新的磁性流体密封材料、进一步降低密封系统的运行成本等方面；对于高压、高速、高温、腐蚀性介质等特殊条件下的应用，磁性流体密封的研究目前也在不断进行中。
近年来，随着纳米技术和微电子技术的不断发展，在磁性流体密封技术领域中也出现了新的研究方向和技术趋势。
例如，将纳米材料用于磁性流体密封材料的制备，可以提高材料的稳定性和耐高温性能。
另外，利用微电子技术和智能控制技术，磁性流体密封系统还可实现实时监测和自动控制，提高了其在实际应用中的可靠性和安全性。

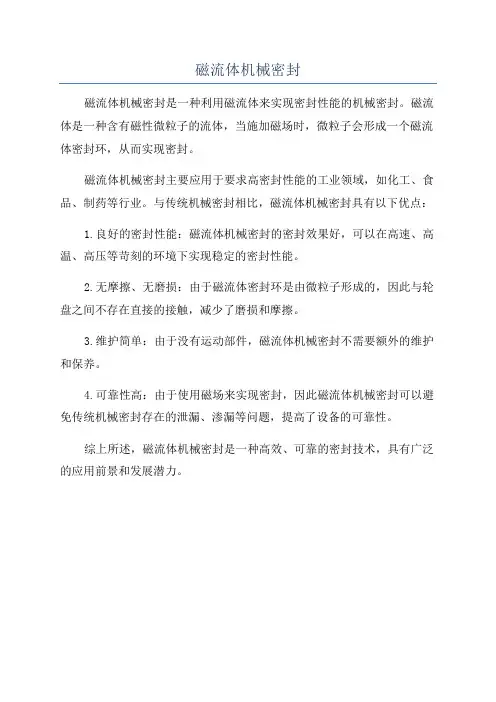

磁流体机械密封
磁流体机械密封
磁流体机械密封是一种利用磁流体来实现密封性能的机械密封。
磁流体是一种含有磁性微粒子的流体，当施加磁场时，微粒子会形成一个磁流体密封环，从而实现密封。
磁流体机械密封主要应用于要求高密封性能的工业领域，如化工、食品、制药等行业。
与传统机械密封相比，磁流体机械密封具有以下优点：
1.良好的密封性能：磁流体机械密封的密封效果好，可以在高速、高温、高压等苛刻的环境下实现稳定的密封性能。
2.无摩擦、无磨损：由于磁流体密封环是由微粒子形成的，因此与轮盘之间不存在直接的接触，减少了磨损和摩擦。
3.维护简单：由于没有运动部件，磁流体机械密封不需要额外的维护和保养。
4.可靠性高：由于使用磁场来实现密封，因此磁流体机械密封可以避免传统机械密封存在的泄漏、渗漏等问题，提高了设备的可靠性。
综上所述，磁流体机械密封是一种高效、可靠的密封技术，具有广泛的应用前景和发展潜力。
磁性流体及其密封原理
磁性流体及其密封原理
磁性流体：也叫磁流体，磁液。
磁性流体是一种新型的功能材料，是以液体形式存在的导磁材料。
它是由直径为10纳米量级的导磁固体颗粒均匀分散到基载液中而形成的一种稳定的液体，既具有液体的流动性, 又具有良好的导磁性。
根据基载液的不同可分为
酯基类、水基类、硅油基类等。
磁流体密封原理：磁流体密封技术就是利
用磁流体对磁场的良好响应特性而实现的。
当把磁
流体注入到由高性能的永久磁铁，导磁良好的极靴
与旋转轴所构成的磁回路间隙中，在磁场的作用下，
磁流体在间隙中形成数个液态的“O”形圈，从而
起到密封作用。
磁流体的特性：
1．长寿命：液态“Ο”型圈密封，无固体接触磨损。
密封件寿命取决于轴承的使用寿命，可长达十年安全运行寿命，期间不需要维护。
2．最佳的扭矩传递：磁流体密封属“液－固”接触式密
封，无磨损。
它不存在传统密封中，密封件与旋转轴固
－固两相界面之间的磨损泄漏问题，100%动力给进传输，
无转矩损失
3．“零”泄漏：即使采用氦质谱检测仪检测，在泄漏率
为l×10-12Pa•m3/s也很难检测。
4．高真空度：真空度能保持1×10-6Pa。
5．适应不同转速工况：适应不同转速的场合，在高转速下密封性依然稳定。
6．耐压差性能好：每一级液态“O”形圈耐压差为0.025MPa左右，总体耐压随液态“O”形圈的级数增加而增加。
是目前被世界各国广泛公认的“零泄漏”动密封先进技术。
磁流体密封装置的工作原理
磁流体密封装置的工作原理《神奇的磁流体密封装置》嘿，你知道吗？有一种特别神奇的东西，叫做磁流体密封装置。
这玩意儿可有意思啦！想象一下，有一些小小的磁性颗粒，就像一群小精灵，在特定的环境里欢快地舞动着。
它们呀，和一种特殊的液体混合在一起，形成了一种奇妙的磁流体。
这个磁流体密封装置呢，就像是一个守护秘密的卫士。
它的工作原理其实挺简单的，但却超级厉害。
在装置里面，有磁场存在，这些小精灵般的磁性颗粒就会受到磁场的吸引，乖乖地排列起来。
就好像是小朋友们排队一样，整整齐齐的。
这样一来，就形成了一道严密的防线，可以把里面的东西好好地保护起来，不让任何外界的东西轻易地跑进去或者跑出来。
比如说，在一些需要密封的地方，像机器的转动轴啊之类的，磁流体密封装置就大显身手啦。
它能确保机器在运转的时候，里面的油啊、气啊什么的不会漏出来，同时也能防止外面的灰尘啊、杂质啊跑进去搞破坏。
你说神奇不神奇？它就像是一个小小的魔法阵，把一切都安排得妥妥当当的。
我给你讲个例子吧，有一次我去参观一个工厂，看到那些巨大的机器在轰轰作响。
然后我就注意到了它们上面的磁流体密封装置，就那么小小的一个东西，却起着至关重要的作用。
我当时就在想啊，如果没有这个神奇的装置，这些机器还能这么顺畅地工作吗？估计得经常出问题吧。
而且啊，磁流体密封装置还有一个特别好的地方，就是它很耐用。
不像有些东西，用着用着就坏了。
它可以长时间地工作，默默地守护着那些需要密封的地方。
总之呢，磁流体密封装置虽然看起来不起眼，但却是非常重要的。
它就像我们生活中的那些默默付出的人，也许我们平时不会特别注意到他们，但他们却一直在为我们的生活保驾护航。
所以啊，可别小看了这个小小的磁流体密封装置哦，它可是有着大大的能量呢！。
磁流体密封结构
磁流体密封结构
磁流体密封结构是一种新型的密封结构，其原理是利用磁流体的磁性和流动性质实现密封。
磁流体密封结构由永磁体、磁流体、壳体、密封垫等组成。
其中，永磁体和壳体构成磁路，磁流体则填充在磁路中，密封垫则放置在磁流体和被密封物之间。
当磁场通过磁流体时，磁流体会产生流动，从而形成一层密封膜，隔绝被密封物和外界。
与传统的机械密封相比，磁流体密封结构具有以下优点：
1. 零泄漏：由于磁流体密封结构不需要接触式密封，因此不存在泄漏的问题。
2. 长寿命：由于磁流体密封结构没有接触式摩擦，因此摩擦损耗小，寿命长。
3. 简单结构：磁流体密封结构由较少的零部件组成，结构简单，易于维护。
4. 能耗低：磁流体密封结构不需要外部能源输入，因此能耗低。
磁流体密封结构已经广泛应用于各种领域，如航空、航天、船舶、汽车、机械等。
随着科技的不断进步，磁流体密封结构的应用范围还将不断扩大。
- 1 -。
磁流体密封原理及性能参数
磁流体密封原理及性能参数磁流体密封的工作原理是基于磁体和导磁体之间的相互作用力产生的。
一般来说，磁流体密封由两部分组成：一个永磁体和一个外部电磁线圈。
永磁体负责产生静态磁场，而外部电磁线圈则产生控制磁场，通过控制磁场的变化来控制磁流体在密封处的流动情况。
在工作时，控制磁场的变化可以实现磁流体的流动控制。
当控制磁场施加在磁流体上时，磁流体受到磁力的作用，形成一个类似于液体环形带状的密封层，有效地阻止了介质的渗漏。
同时，由于磁流体具有流动性，它可以根据部件的运动和位置自动调整密封层的形态和厚度，从而确保密封效果的可靠性。
1.密封效率：磁流体密封的效率通常通过泄漏率来衡量，即单位时间内泄漏的介质量。
泄漏率越低，密封效率越高。
2.密封可靠性：密封可靠性是指磁流体密封在长时间运行时能否保持稳定的密封性能。
磁流体密封在高速旋转和恶劣工况下仍能保持良好的密封效果，具有较高的可靠性。
3.温度适应性：磁流体密封需要在一定的温度范围内正常工作。
因此，磁流体密封需要具有一定的温度适应性，即在高温或低温环境下仍能正常工作。
4.抗腐蚀性：磁流体密封一般用于工业设备，其运行介质可能具有一定的腐蚀性。
因此，磁流体密封需要具有良好的抗腐蚀性能，以确保其在腐蚀环境下的密封效果。
5.维护成本：与其他密封装置相比，磁流体密封具有较低的维护成本。
由于磁流体密封没有动态密封副，减少了密封替换和维护的频率和费用。
总之，磁流体密封作为一种新型的密封装置，具有良好的密封效果、稳定的工作性能和较低的维护成本，在许多工业领域有着广泛的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
书山有路勤为径，学海无涯苦作舟
磁流体密封机理及工作条件
磁流体是把磁铁矿等强磁性的微细粉末(约100Å)在水、油类、酯类、醚类等液体中进行稳定分散的一种胶态液体。
这种液体具有在通常离心力和磁场作用下，既不沉降和凝聚又能使其本身承受磁性，可以被磁铁所吸引的特性。
磁流体的组成
1)固体铁磁体微粒(Fe3O4)；2)包覆着微粒并阻止其相互凝聚的表面活性剂(稳定剂)；3)载液(溶媒)。
磁流体的密封特性
磁流体是一种叫胶体溶液。
作为密封用的磁流体，其性能要求是：稳定
性好，不凝聚、不沉淀、不分解；饱和磁化强度高；起始磁导率大；粘度和饱和蒸气低，其他如凝固点、沸点、导热率、比热和表面张力等也有一定的要求。
影响磁流体稳定的主要因素有：微粒力度大小、表面活性剂和载液以及
它们的合理配比。
稳定性是磁流体各种特性存在的前提。
磁流体密封的密封机理
圆环形永久磁铁，极靴和转轴所构成的磁性回路，在磁铁产生的磁场作
用下，把放置在轴与极靴顶端缝隙间的磁流体加以集中，使其形成一个所谓的O 形环，将缝隙通道堵死而达到密封的目的。
这种密封方式可用于转轴是磁性体和转轴是非磁性体两种场合。
前者磁束集中于间隙处并贯穿转轴而构成磁路，而后者磁束比不通过转轴，只是通过密封间隙中的磁流体而构成磁路。
磁流体密封工作条件。
