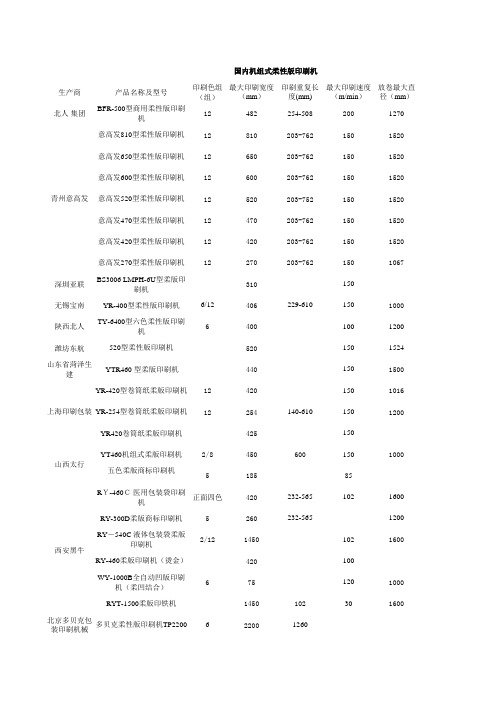

国内机组式柔性版印刷机
生产商 北人 集团
产品名称及型号
BFR-500型商用柔性版印刷 机
印刷色组 （组）
12
最大印刷宽度 （mm）
482
印刷重复长 度(mm)
254-508
最大印刷速度 （m/min）
200
放卷最大直 径（mm）
1270
意高发810型柔性版印刷机
12
810
203-762
150
1520
2/8
450
600
150
山西太行
机组式窄幅柔性版印刷机如何选购
机组式窄幅柔性版印刷机如何选购柔性版印刷方式在包装装潢印刷领域的优势已经被越来越多的业内人士所认识，很多印刷厂在考虑引进柔印方式，而柔性版印刷机又不同于其他印刷方式的印刷机，为完成某些特定加工功能的装备都是按照用户的要求配上去的；选择印刷幅面的决定因素也不应等同于其他印刷方式。
如何选择适合各自业务情况的机型和配置就成了越来越被人们关注的问题。
以下仅就如何选购机组式窄幅柔性版印刷机谈一些个人看法。
首先，在确定机型和配置之前，要明确为什么要选择柔性版印刷方式。
人们选择柔性版印刷，无外乎是从经济或技术的角度出发，看中了柔版的优势。
从经济的角度分析，柔性版印刷的设备投资、占地面积、用工人数、使用成本都比其他印刷方式要省，由于机组式窄幅柔性版印刷机采用联机进行印后加工的方式，因此在效率和收益方面比其他印刷方式还要高，特别是针对一些非常适合柔版印刷的产品，其经济性更是显而易见的。
从技术的角度看，柔印的效果虽然在某些方面还稍逊于胶印方式，但在商品标识的印刷方面却有其独到的长处，譬如实地的印刷和墨色的易控制方面就优于胶印，一些胶印不好印的非渗透性材料对柔版而言就轻而易举。
与凹印相比，凡是凹印能印的材料柔版都能印，凹印不能印的一些表面粗糙的材质或比较柔软的材质柔版也能印。
同其他印刷方式一样，柔版印刷方式也有自己的局限，譬如印刷渐变色就因一只网纹辊不能同时兼顾高调和低调网点的供墨，其效果显然不如胶印。
因此，在选购柔贩机的时候，要对柔版印刷方式有比较充分的认识，从而扬长避短，得以发挥柔版的经济技术优势。
选购柔性版印刷机一定要明确产品方向，买机器之前要十分清楚印什么产品，因为只有明确了所有要印刷的产品，才能决定如何选购机型和附加配置。
譬如，同样是不干胶，还有材质的不同。
只是印刷纸面不干胶，不需配电晕处理装置，若印薄膜的或铝箔的不干胶，则须考虑加装电晕处理。
同是印折叠纸盒，薄纸盒可以选普通机型，而印厚纸盒则应当选纸板型专用机，二者之间有诸多设计和功能上的区别。
柔印机分类
一、柔印机分类介绍柔印机从结构上分类有：层叠式、卫星式和机组式三种基本类型。
1、层叠式柔印机结构简单紧凑，占地面积小，造价低，正反面印刷容易；其缺点是传动复杂，齿轮间隙点多，色组组合难度大，套印精度较差，联机难度大；只能用于一般印刷品和需要正反面印的印刷品。
2、卫星式柔印机在共用的承印压筒上完成逐色印刷套准，由于印刷材料紧贴在压筒上，材料的张力变化小，干燥时材料形变小；机器结构紧凑，走纸线路短；因此特别适合宽幅和张力控制较难的薄型材料的印刷，套印精度高于前两种类型；其缺点一是机器造价较高，色组数受到中心压筒尺寸的限制，各色组排列角度不一，增加色组困难；二是印后加工工序联机较困难。
三是待料经过印刷机一次，只能完成单面印刷。
尽管可以通过导向辊对另一面进行印刷，但是由于料带进行路线过长，其拉伸变形增大且不均匀，实现两面印刷图像套准十分困难。
四是各印刷单元之间距离太短，油墨干燥不良容易蹭脏。
3、机组式柔印机的印刷机组结构一致，传动简单可靠，操作和维护简单，适应面广，色组组合便捷，印后加工工序联机容易，套印精度高，适宜短版活印刷，通过导向辊改变料带的运行路线,可以实现一次印刷双面。
其缺点是占地面积达，走纸线路长。
二、机组式柔印机性能特点机组式柔印机是当今世界上应用最为普及的一种型式。
其结构特点是，每个印刷单元之相互独立，呈直线沿水平方向依次排列，主电机位于负荷最大的模切单元后部，再通过机器后部一根共用的驱动轴向别的单元传递动力。
因此，这种机型可根据用户的特定要求来确定印刷单元的数量，最多可达十二个单元，即可以实现12色印刷。
机组式柔印机的这种特点使其具有可接近性好、印刷前的准备时间短等诸多优点。
在美国及加拿大，这种窄幅机组式柔版印刷机已在不干胶、小型折叠纸盒、商业表格用纸、票据、挂签及软饮料包装等行业占据了大部分市场。
近年来，包装印刷市场呈现出新的趋势，厂家不断推出新的包装设计，每种产品的印刷数量也相对减少，这样使具有灵活性的机组式柔印机有了更好的机遇。
