油田污水余热回收利用技术
油田等行业的集输站库余热回收节能技术改造案例-油田污水余热资源综合利用技术2019年
油田污水余热资源综合利用技术
技术适用范围
适用于油田等行业的集输站库余热回收领域。
技术原理及工艺
针对油田污水的特点及原油特性，集输系统用能特点，选取最优方案，确定最佳的参数。
实现了出水100℃以上的高温压缩式热泵工艺设计，优化了污水余热利用系统能流参数。
形成了防聚合物堵塞技术、防污水腐蚀技术、防污水结垢技术等三个技术系列。
工艺如下图所示：
技术指标
（1）油田集输系统节能率25%；
（2）油田集输系统用热成本降低20%以上。
技术功能特性
（1）“高温热泵+高效换热”为核心的油田污水余热综合利用技术；
（2）高温压缩式热泵污水余热利用系统优化技术；
（3）确定了适合油田资源特点的热泵选型原则；
（4）建立了油田污水余热综合利用模式。
应用案例
河口采油厂埕东联合站采出水余热利用项目。
技术提供单位为中国石化集团胜利石油管理局有限公司新能源开发中心。
（1）用户用能情况简单说明
河口采油厂埕东联合站的原油加热及冬季采暖由5台2300kW水套加热炉提供，年耗天然气653×104m3。
（2）实施内容与周期
采用4.6MW及0.73MW的二类热泵各一台，为来液、原油外输提供热量。
实施周期6个月。
（3）节能减排效果及投资回收期
改造后年替代天然气525万m3，天然气折标煤系数为1.2143kgce/m3，则年节约6375tce/a。
投资回收期58个月。
未来五年推广前景及节能减排潜力
预计未来5年，推广应用比例可达到30%，可形成节能3.12万tce/a，减排CO28.61万t/a。
《2024年油田含油污水处理及回用技术》范文
《油田含油污水处理及回用技术》篇一一、引言随着经济的持续发展和工业化进程的加速，油田开采已成为国家重要的工业活动之一。
然而，油田开发过程中产生的含油污水对环境造成了严重的污染问题。
为了实现可持续发展，对油田含油污水处理及回用技术的研发显得尤为重要。
本文旨在分析油田含油污水的处理技术及回用技术的应用，探讨其发展趋势，并提出一些有效的改进措施。
二、油田含油污水处理技术1. 物理法物理法主要利用物理作用去除污水中的杂质，如悬浮物、浮油等。
常见的物理法包括重力沉降、过滤和气浮等。
其中，重力沉降主要依靠重力作用使杂质沉淀于水底，以达到净化目的；过滤则通过过滤介质截留污水中的杂质；气浮则是通过气泡附着于油滴上，使油滴浮于水面，便于收集处理。
2. 化学法化学法主要是通过化学反应改变污水的性质，使其中的有害物质转化为无害物质。
常见的化学法包括混凝、氧化和中和等。
其中，混凝是通过加入混凝剂使水中的悬浮物和胶体凝聚成大颗粒物质，便于沉降；氧化则是通过氧化剂将有机物分解为无害物质；中和则是通过加入酸碱中和剂调整污水的酸碱度。
3. 生物法生物法是利用微生物的代谢作用降解有机物，具有成本低、无二次污染等优点。
常见的生物法包括活性污泥法、生物膜法和生物滤池等。
这些方法均能有效地去除污水中的有机物，使水质得到改善。
三、油田含油污水回用技术1. 深度处理技术深度处理技术是在常规处理工艺的基础上，对污水进行进一步的处理，使其达到回用标准。
常见的深度处理技术包括反渗透、纳滤和超滤等。
这些技术能够有效地去除水中的杂质和有害物质，提高水质。
2. 回注技术回注技术是将处理后的污水回注到地下油层中，既解决了污染问题，又利用了水资源。
回注前需对污水进行必要的处理和监测，确保水质符合回注标准。
四、技术应用及发展趋势目前，油田含油污水处理及回用技术已得到广泛应用。
随着科技的不断进步，各种新型的处理技术和设备不断涌现。
例如，利用纳米材料进行深度处理、利用生物技术进行高效降解等。

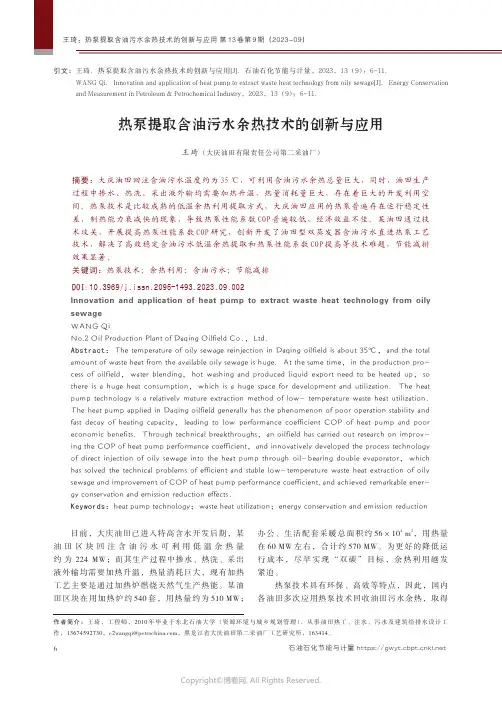

热泵提取含油污水余热技术的创新与应用
目前，大庆油田已进入特高含水开发后期，某油田区块回注含油污水可利用低温余热量约为224MW；而其生产过程中掺水、热洗、采出液外输均需要加热升温，热量消耗巨大，现有加热工艺主要是通过加热炉燃烧天然气生产热能。
某油田区块在用加热炉约540套，用热量约为510MW；办公、生活配套采暖总面积约56×104m 2，用热量在60MW 左右，合计约570MW。
为更好的降低运行成本，尽早实现“双碳”目标，余热利用越发紧迫。
热泵技术具有环保、高效等特点，因此，国内各油田多次应用热泵技术回收油田污水余热，取得热泵提取含油污水余热技术的创新与应用王琦（大庆油田有限责任公司第二采油厂）摘要：大庆油田回注含油污水温度约为35℃，可利用含油污水余热总量巨大，同时，油田生产过程中掺水、热洗、采出液外输均需要加热升温，热量消耗量巨大，存在着巨大的开发利用空间。
热泵技术是比较成熟的低温余热利用提取方式，大庆油田应用的热泵普遍存在运行稳定性差，制热能力衰减快的现象，导致热泵性能系数COP 普遍较低，经济效益不佳。
某油田通过技术攻关，开展提高热泵性能系数COP 研究，创新开发了油田型双蒸发器含油污水直进热泵工艺技术，解决了高效稳定含油污水低温余热提取和热泵性能系数COP 提高等技术难题，节能减排效果显著。
关键词：热泵技术；余热利用；含油污水；节能减排DOI :10.3969/j.issn.2095-1493.2023.09.002Innovation and application of heat pump to extract waste heat technology from oily sewage WANG QiNo.2Oil Production Plant of Daqing Oilfield Co ．，Ltd ．Abstract：The temperature of oily sewage reinjection in Daqing oilfield is about 35℃，and the total amount of waste heat from the available oily sewage is huge．At the same time，in the production pro-cess of oilfield，water blending，hot washing and produced liquid export need to be heated up，so there is a huge heat consumption，which is a huge space for development and utilization．The heat pump technology is a relatively mature extraction method of low-temperature waste heat utilization ．The heat pump applied in Daqing oilfield generally has the phenomenon of poor operation stability and fast decay of heating capacity，leading to low performance coefficient COP of heat pump and poor economic benefits．Through technical breakthroughs，an oilfield has carried out research on improv-ing the COP of heat pump performance coefficient，and innovatively developed the process technology of direct injection of oily sewage into the heat pump through oil-bearing double evaporator，which has solved the technical problems of efficient and stable low-temperature waste heat extraction of oily sewage and improvement of COP of heat pump performance coefficient,and achieved remarkable ener-gy conservation and emission reduction effects ．Keywords：heat pump technology；waste heat utilization；energy conservation and emission reduction 作者简介：王琦，工程师，2010年毕业于东北石油大学（资源环境与城乡规划管理），从事油田热工、注水、污水及建筑给排水设计工作，136****2730，***********************，黑龙江省大庆油田第二采油厂工艺研究所，163414。
《2024年油田含油污水处理及回用技术》范文
《油田含油污水处理及回用技术》篇一一、引言随着经济的持续发展和人口的不断增长，水资源的保护和再利用成为了日益重要的问题。
尤其是在油田区域，含油污水的处理及回用显得尤为重要。
含油污水处理是油田开发的重要环节，对于环境保护、资源节约以及经济效益都具有重大意义。
本文将详细探讨油田含油污水处理的技术及其回用方法，以期为相关领域的研究和应用提供参考。
二、油田含油污水处理技术1. 物理处理技术物理处理技术主要包括重力分离、离心分离、浮选等。
其中，重力分离主要依靠不同油、水、固体颗粒之间的密度差异，利用重力的作用将杂质从混合液体中分离出来。
而离心分离则是通过强大的离心力使杂质颗粒脱离液体。
浮选则通过使空气或其他气泡形成大量的细小泡沫来携带混合液中的杂质颗粒上浮至液面，从而达到分离的目的。
2. 化学处理技术化学处理技术主要包括混凝沉淀法、氧化还原法等。
混凝沉淀法是通过向污水中加入混凝剂，使污水中的悬浮物凝聚成大颗粒而沉淀下来。
氧化还原法则是通过氧化剂或还原剂的作用，将污水中的有害物质转化为无害物质或易于处理的形式。
3. 生物处理技术生物处理技术主要是利用微生物的生物化学作用来降解污水中的有机物。
常用的生物处理方法包括活性污泥法、生物膜法等。
这些方法都是通过培养微生物，使其在一定的条件下对污水中的有机物进行分解和转化，从而达到净化水质的目的。
三、含油污水回用技术1. 深度处理技术深度处理技术是在常规的污水处理基础上，对污水进行进一步的净化处理，使其达到回用的标准。
常用的深度处理方法包括纳滤、反渗透等。
这些方法能有效地去除污水中的悬浮物、重金属、有害物质等，使其满足回用标准。
2. 水质监测技术为了保证回用水的水质安全，需要对回用水进行实时监测。
这需要运用现代化的水质监测技术，如在线监测仪等设备来实时监测回用水的水质情况，确保其达到使用标准。
四、结论综上所述，油田含油污水处理及回用技术在保护环境、节约资源以及提高经济效益等方面都具有重要作用。

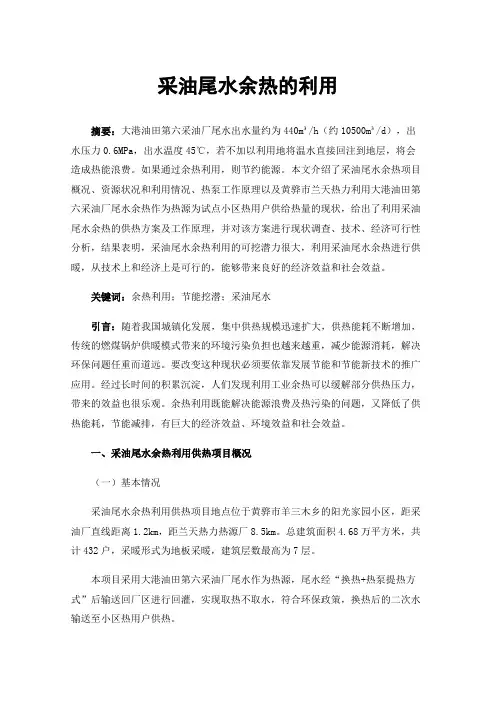

采油尾水余热的利用
采油尾水余热的利用摘要：大港油田第六采油厂尾水出水量约为440m³/h（约10500m³/d），出水压力0.6MPa，出水温度45℃，若不加以利用地将温水直接回注到地层，将会造成热能浪费。
如果通过余热利用，则节约能源。
本文介绍了采油尾水余热项目概况、资源状况和利用情况、热泵工作原理以及黄骅市兰天热力利用大港油田第六采油厂尾水余热作为热源为试点小区热用户供给热量的现状，给出了利用采油尾水余热的供热方案及工作原理，并对该方案进行现状调查、技术、经济可行性分析，结果表明，采油尾水余热利用的可挖潜力很大，利用采油尾水余热进行供暖，从技术上和经济上是可行的，能够带来良好的经济效益和社会效益。
关键词：余热利用；节能挖潜；采油尾水引言：随着我国城镇化发展，集中供热规模迅速扩大，供热能耗不断增加，传统的燃煤锅炉供暖模式带来的环境污染负担也越来越重，减少能源消耗，解决环保问题任重而道远。
要改变这种现状必须要依靠发展节能和节能新技术的推广应用。
经过长时间的积累沉淀，人们发现利用工业余热可以缓解部分供热压力，带来的效益也很乐观。
余热利用既能解决能源浪费及热污染的问题，又降低了供热能耗，节能减排，有巨大的经济效益、环境效益和社会效益。
一、采油尾水余热利用供热项目概况（一）基本情况采油尾水余热利用供热项目地点位于黄骅市羊三木乡的阳光家园小区，距采油厂直线距离1.2km，距兰天热力热源厂8.5km。
总建筑面积4.68万平方米，共计432户，采暖形式为地板采暖，建筑层数最高为7层。
本项目采用大港油田第六采油厂尾水作为热源，尾水经“换热+热泵提热方式”后输送回厂区进行回灌，实现取热不取水，符合环保政策，换热后的二次水输送至小区热用户供热。
（二）技术指标1、热指标40W/㎡2、采暖全年耗热量Qha=0.0864× Qmax×（tn-tp）/(tn-twn) ×N=0.0864×1870×120×[18-（-0.5）]/[18-（-7.1）]=1.43×104GJ式中：tp—采暖期室外平均温度，取tp=-0.5℃；twn—采暖期室外计算温度，取twn=-7.1℃；N—采暖天数，N=120d。

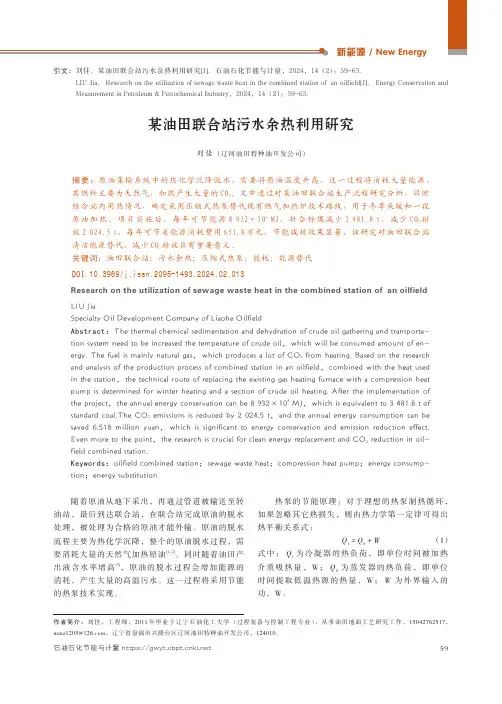

某油田联合站污水余热利用研究
新能源/NewEnergy随着原油从地下采出，再通过管道被输送至转油站，最后到达联合站，在联合站完成原油的脱水处理，被处理为合格的原油才能外输。
原油的脱水流程主要为热化学沉降，整个的原油脱水过程，需要消耗大量的天然气加热原油[1-2]。
同时随着油田产出液含水率增高[3]，原油的脱水过程会增加能源的消耗，产生大量的高温污水。
这一过程将采用节能的热泵技术实现。
热泵的节能原理：对于理想的热泵制热循环，如果忽略其它热损失，则由热力学第一定律可得出热平衡关系式：Q 1=Q 0+W（1）式中：Q 1为冷凝器的热负荷，即单位时间被加热介质吸热量，W；Q 0为蒸发器的热负荷，即单位时间提取低温热源的热量，W；W 为外界输入的功，W。
某油田联合站污水余热利用研究刘佳（辽河油田特种油开发公司）摘要：原油集输系统中的热化学沉降脱水，需要将原油温度升高，这一过程将消耗大量能源，其燃料主要为天然气，加热产生大量的CO 2。
文中通过对某油田联合站生产流程研究分析，同时结合站内用热情况，确定采用压缩式热泵替代现有燃气加热炉技术路线，用于冬季采暖和一段原油加热。
项目实施后，每年可节能源8932×104MJ，折合标煤减少3481.8t，减少CO 2排放2024.5t，每年可节省能源消耗费用651.8万元，节能减排效果显著，该研究对油田联合站清洁能源替代，减少CO 2排放具有重要意义。
关键词：油田联合站；污水余热；压缩式热泵；能耗；能源替代DOI :10.3969/j.issn.2095-1493.2024.02.013Research on the utilization of sewage waste heat in the combined station of an oilfield LIU JiaSpecialty Oil Development Company of Liaohe OilfieldAbstract：The thermal chemical sedimentation and dehydration of crude oil gathering and transporta-tion system need to be increased the temperature of crude oil，which will be consumed amount of en-ergy.The fuel is mainly natural gas，which produces a lot of CO 2from heating.Based on the research and analysis of the production process of combined station in an oilfield，combined with the heat used in the station，the technical route of replacing the existing gas heating furnace with a compression heat pump is determined for winter heating and a section of crude oil heating.After the implementation of the project，the annual energy conservation can be 8932×104MJ，which is equivalent to 3481.8t of standard coal.The CO 2emissions is reduced by 2024.5t，and the annual energy consumption can be saved 6.518million yuan，which is significant to energy conservation and emission reduction effect.Even more to the point，the research is crucial for clean energy replacement and CO 2reduction in oil-field combined station.Keywords：oilfield combined station；sewage waste heat；compression heat pump；energy consump-tion；energy substitution作者简介：刘佳，工程师，2011年毕业于辽宁石油化工大学（过程装备与控制工程专业）引文：刘佳．某油田联合站污水余热利用研究[J]．石油石化节能与计量，2024，14（2）：59-63.LIU Jia．Research on the utilization of sewage waste heat in the combined station of an oilfield[J]．Energy Conservation and Measurement in Petroleum &Petrochemical Industry，2024，14（2）：59-63.刘佳：某油田联合站污水余热利用研究第14卷第2期（2024-02）热泵制热性能系数εCOP 为：εCOP =Q 1W =Q 0+W W =1+Q0W（2）由公式（1）、（2）可以看出，热泵的供热量等于从低温热源中吸收的冷凝热量和外界输入的功补偿热量之和，即对于第一类吸收式热泵和压缩式热泵制热性能系数永远大于1，供热量始终大于消耗的高品位驱动能量的热量。
喇360转油放水站余热利用技术研究
地热能是一种清洁能源，开发利用地热能具有显著的节能减排、改善环境的作用。
为贯彻落实集团公司有关地热能业务的要求，科学推动油田地热业务发展[1]，大庆油田开展了余热利用技术研究。
大庆油田属于注水开发油田，年回注含油污水量约5.55×108m 3，含油污水的温度为30~35℃。
含油污水蕴含丰富的热能，由于温位较低，含油污水蕴含的热能不能直接利用。
通过利用热泵技术，用热泵机组替代现有锅炉与加热炉，具有良好的节能效果[2]。
喇360转油放水站含油污水处理量为3.45×104m 3/d，含油污水温度约35℃左右，按6℃温差取热，每天可提取热量1297.89GJ，如果余热全部回收利用，相当于每天节省天然气36532Nm 3。
1现状1.1喇360转油放水站喇360转油放水站为聚驱转油放水站，担负着北东块喇230、喇470、喇380聚驱转油站的放水任务，管辖油井176口，计量间12座。
含油污水分别输至喇290含油污水处理站、喇360污水处理站及喇Ⅱ-1污水站进行处理，低含水油外输至喇Ⅱ-1联合站处理。
1）转油站。
站外油井采用双管掺水(热洗)集油流程，来液进入分离缓冲游离水脱除器（三合一）进行油气水分离。
分离出的伴生气经天然气除油器进一步处理后，计量外输；分离出的含水油与转油站来液一起进入站内游离水脱除器进行放水；沉降喇360转油放水站余热利用技术研究王旭东（大庆油田有限责任公司第六采油厂）摘要：喇360转油放水站可利用的含油污水资源丰富，通过对喇360转油放水站与喇Ⅱ-1联合站热源现状、供热参数、含油污水可利用的热量等进行分析，根据用热负荷及供热参数，确定热泵站规模。
采用热泵技术回收含油污水中的余热，使温位较低的水中蕴含的热能得以利用，可替代加热炉、锅炉供热，最终实现节能减排，达到社会效益、经济效益双赢的效果。
关键词：余热利用；热泵；热负荷；含油污水；节能减排DOI :10.3969/j.issn.2095-1493.2023.10.016Research on waste heat utilization technology of La 360oil transfer and water discharge station WANG XudongNo.6Oil Production Plant of Daqing Oilfield Co ．，Ltd ．Abstract：It is known that there are abundant resources of the oily sewage that can be available at La 360oil transfer and water drainage station．By analyzing the current situation of heat sources，heating parameters and available heat of oily sewage at La 360oil transfer and water drainage station and La II-1combined station，the scale of heat pump station is determined according to heat load and heating pa-rameter.The heat pump technology is used to recover the waste heat in oily sewage so that the heating energy contained in the water with low temperature can be used to replace the heating furnace and boil-er heating，and finally realize energy conservation and emission reduction，which achieves a win-win effect of social benefits and economic benefits ．Keywords：waste heat utilization；heat pump；heat load；oily sewage；；energy conservation and emis-sion reduction作者简介：王旭东，2013年7月毕业于哈尔滨石油学院（化学工程与工艺专业），从事新能源方案编制工作，132****0100，*****************，黑龙江省大庆油田有限责任公司第六采油厂工艺研究所新能源技术室，163000。
油田采油回注污水余热工业化利用技术
Internal Combustion Engine & Parts• 129 •油田采油回注污水余热工业化利用技术杨晨；郭新锋;刘学峰;崔宁(中国石化集团新星石油有限责任公司，北京100083)摘要：下二门联合站污水余热利用项目是由河南油田和新星石油公司按照合同能源管理模式建设的中石化首个采油余热利用示范区，该项目采用蓄能式热泵余热利用技术，提取联合站回注水10益温差的热能，全面替代七台在用天然气加热炉，承担联合站每年18.3万吨原油集输加热、100万吨掺水加热，年可节约天然气370万方、减排二氧化碳1796吨。
系统COP达到4.0以上，运行稳定、可靠，具有推广意义。
关键词：下二门；余热；蓄能；热泵1项目背景与意义中国东部老油田联合站有大量的采油污水经处理后直接回注地下，这些污水温度大都在40-60益之间，造成了热资源没有利用白白浪费。
另外，在油气生产过程中，油气水三相分离、原油脱水及外输、掺水加热及矿区供暖都需要消耗大量的热能，基本采用传统的燃油、燃煤、燃气锅炉进行供热，不仅效率低、费用高，还消耗大量的一次能源，增加了环境污染，存在着有热不用与日益增大的能源消耗之间的尖锐矛盾[1]。
能源是经济发展和社会进步的重要基础，在能源消耗不断攀升从而带来诸多社会和环境问题的现实背景下，节能减排已成为当今人类的共识[2]。
可再生能源的利用，实现对传统能源的替代或补充，是缓解能源压力和解决环境污染问题的重要措施。
随着高效换热器、高效热泵、蓄能技术等技术进步和提高，使利用油田采油低品位余热成为可能。
2蓄能式热泵余热利用系统技术路线介绍下二门联合站余热利用项目将高效热泵技术和蓄能技术相结合，利用油田采油余热，通过热泵制取70-80益的热水，满足掺水加热及原油外输要求，夜间谷电时段热泵满负荷运行，边蓄能边供热，白天尖峰和峰值电价时段，热泵机组停机，利用蓄能罐中的热量加热原油和掺水，平电时段视情况运行，达到节能减排，降本增效的目的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计 实践，举例说 明了油田污水余热回收利用的原理、装置和节能等方面的技术 。
［ 词 】油 田污 水； 余 热 ； 污水 源热 泵 ； 回收 利 用 关键
目前各 油 田油 气 处 理 站 均存 在 大 量 的油 田生 产 污 水 ，大 部 分用 于 回注 或 回灌 ， 小 部分 排 放 到 晒水池 。生 产污 水 的温 度 约 为４ —５ ０５ ℃之 间 ，污 水 源 热 泵 技 术 能有 效 地 将 污 水 资源 中 的低 品质 能 量 汲 取 出来 ，供 给生 活采 暖和油 田生产 用热 。
产 用 热 。通 常 污水 源 热 泵 消 耗 ｌ ｗ 的 能量 ， 用户 ｋ 可 以得 到４ Ｗ 以上 的热 量 ，热 泵机 组 出 口能 够提 ｋ 供 ６ —５ ０８ ℃的温 度 。这 种 技 术可 最 大 限度地 减 少 能 源 消 耗 和环 境 污 染 ，适 应 了社 会 发 展 的 需 要 ， 已 在世 界范 围 内得 到快 速 的发展 。
污水热源 换热器 清水热源
利 用 能 热 泵 机 组 豫
图 １ 污 水 余 热 回 收工 艺简 图
在 污 水 余 热 回 收利 用 装 置 中 ，直 接 与 污水 接 触 的 换 热器 是 整 个 装 置 中 的 重要 设 备 之 一 。解 决 好 换 热器 的 问题 是 污 水源 热 泵 热 源 利用 系统 成 功
一
．
石 油 与化 工 设 备 ２ １ Ｏ１年第 １ 卷 ４
油 田污水佘热 回收利用技术
龚秋红 ，李元春 ，卢宇 ，杨永彬 ，王洪松 ，王博
（． 石油勘察设计研究院 ，湖北 武汉 ４ ∞ Ｏ ） １江汉 ３ Ｏ
（． ２中国石油塔里木油田公司 ，新疆 库尔勒 ８ ０ ０ ４１０ ）
……… …………………………………………………… 作者简介：龚秋红 （９ ２ １ ８ ～），女，江西南昌人，本科毕 业，工程师， 现主要从事油气储运研究与设计工作。
能 源 和 环 境 问 题 是 当 今 世 界 各 国 面 临 的 重 大 问题 ，资源 缺 乏 在 ２ 世 纪 成 为全 球 共 同面 临 的 Ｉ 危 机 。随 着 国 际能 源 供 应 形 势 的 日益 严 峻 ， 国家 和 油 田对 “ 能减 排 ”工 作更 加 重 视 ，我 国 已在 节 “ 二 五 ”规 划 中将 节 能减 排 作 为 更 加 重要 的工 十 作 内容 。
ｌ 热 回收 原 理 余
热 泵 是 一种 按 照 逆 向热 力 循 环 ，利用 高 位 能 的位 能潜 力 ，去提 取 周 围环 境 中无 直接 用 途 的热 量 ，使 其 温 度 提升 ，从 而 获 得 更 多 可 利用 热 能 的 热 力 装 置 。污 水源 热 泵 作 为 热 泵 的 一种 形 式 ，是 将 油 气 田生 产污 水 中 的低 位 热 能提 升 为高 位 热 能 加 以利 用 的 热力 装 置 ，是 制 冷 机 的逆 循 环 。污水 源 热 泵 机 组供 热 的工 作 原 理 是利 用 油 气 田生产 污 水 ，借 助制 热 循 环 系 统 ，通 过 消 耗 少 量 的 电 能 ， 在 冬 天将 污水 资 源 中的 低 品质 能量 汲 取 出来 ，经 管 网供 给 室 内采 暖 系 统 、 生活 热 水 系 统及 站 内生
２余 热 回 收 装 置
污 水 余 热 回 收 利 用 装 置 主 要 包 括 污 水 与 清 水 换 热 器 、污水 源 热 泵 机 组 、 末 端 设备 。 由于 油 田污 水 腐 蚀 性 强 ， 为延 长 热 泵 机 组 的使 用 年 限 ， 必 须 在 污 水源 热 泵机 组 前 端 增 加污 水 与 清 水 换热 器 ； 污 水 源 热 泵 机 组 主 要 包 括 压 缩 机 组 、 冷 凝 器 、蒸 发 器等 ；采 暖 时 末 端 设 备 为暖 气 片 ，站 内 工 艺 用热 为清 水 与 原 油换 热 器 。污 水 余 热 回 收利 用 装 置在 运 行 过 程 中 ，污 水 通 过 换 热器 将 热 量 传 递 给清 水 介 质 ，热 泵机 组 中 的蒸 发 器通 过 管路 从 清 水介 质 中吸 取 热量 以蒸 发 传 热 工质 ，工 质 蒸 汽 经 热 泵 机 组 中 的 压缩 机 压 缩 后 温度 和 压 力 升 高 ， 高温 蒸 汽 通 过 冷 凝器 冷 凝 为 液 体 时 ，释 放 出的 热 量 可 传 递 给末 端用 热 设 备 ， 冷凝 后 的传 热 工 质通 过 膨 胀 阀 返 回 到蒸 发 器 ， 然 后再 被 蒸 发 ，如此 循 环往 复 （ 图１ 见 ）。
