『PLC在变频调速中的应用三』变频器多段速调速、PNP与NPN接线
『PLC在变频调速中的应用三』变频器多段速调速、PNP与NPN接线
原创2017-08-27认真PLC技术支持
本系列共分四节：
变频器的基本知识
变频器面板调速
变频器多段速
模拟量无极调速
把PLC与变频器在调速方面的应用基本都介绍了，本系列主要以西门子S7-200系列PLC与MM440变频器为主。
本篇是系列第三讲：多段速
多段速在变频器控制中是应用比较广泛的一种调速方式。
本文知识点包括接线图、变频器参数、程序，有条件的可以边看边做实验。
PLC技术是一门实践性技术，多动手多思考进步才快。
用操作面板手动调速比较简单，面板调速不易实现自动控制。
变频器常见的控制方式是，通过端子调整变频器运行模式，本文通过对多段速的应用，介绍端子控制模式。
1、继电器输出型PLC控制多段速
例子：
用一台继电器输出型CPU，控制一台MM440变频器。
当按下按钮SB1时，电机以5Hz的频率正转。
当按下按钮SB2时，电机以15Hz的频率正转。
当按下按钮SB3时，电机以15Hz的频率反转。
当按下按钮SB4时，电机停止运行。
电动机的技术参数，功率0.06KW、额定转1430r/min、额定电压380V、额定电流0.35A、额定频率50Hz。
设计方案并编写程序。
1.1、主要的软件和硬件配置
①软件：STEP 7 MicroWIN V4.0 。
②硬件：变频器MM440一台。
③硬件：CPU226CN一台。
④硬件：三相异步电动机一台。
⑤硬件：编程电缆一根。
电气接线图如下
1.2、变频器参数设置
根据上图所示设定为：当端子DIN1接通时对应一个频率，当端子DIN1和DIN2同时接通时对应一个频率，当端子DIN3接通时为反转，断开时为正转。
变频器参数较多也比较灵活，当熟悉了参数后可根据自己的工艺随
时调整。
本例各个端子功能就根据以上设定。
根据以上配置设定如下参数：
P0003=2：专家级
P0010=1：修改电机参数
P0304=380：额定电压
P0305=0.35：额定电流
P0307=0.06：额定功率
P0310=50：额定频率
P0311=1430：额定转速
P1000=3：频率源为固定频率
P1080=0：电动机最小频率
P1082=0：电动机最大频率
P1120=10：加速时间：10s
P1121=10：减速时间：10s
P0700=2：命令源为端子输入
P0701=16：固定频率设定值 (直接选择 + ON 命令)
P0702=17：固定频率设定值 (直接选择 + ON 命令)
P0703=12：反转
P1001=5：固定频率1
P1001=10：固定频率2
P0010=0：运行时为0
当Q0.0为1时变频器DIN1接通，电动机以5Hz（固定频率1）的频率运行，固定频率1的设定值在P1001中；
当Q0.0和Q0.1同时为1时变频器DIN1和DIN2接通，电动机以15Hz（固定频率1+固定频率2）的频率运行，固定频率2的设定值在P1002中。
修改参数P0701，对应数字输入DIN1的功能；
修改参数P0702，对应数字输入DIN2的功能；以此类推。
当只需要10Hz时只接通DIN2，即固定频率2。
DIN1与DIN2同时接通时频率值为固定频率1+固定频率2，这点需
要特别注意。
当相加值超过50Hz时以50Hz的频率运行。
1.3、PLC程序设计
多段速的关键在变频器参数的调整，程序就比较简单了。
不管是什么类型或品牌的PLC，只要是继电器输出电路，都可以参考上图。
一般在设计电路时，根据可靠性要求可增加三个中间继电器如下图所示。
2、PLC输出类型为PNP或NPN时的电路设计
2.1、PLC输出类型为PNP的电路
西门子S7-200系列的PLC大多为PNP输出类型，MM440变频器默认的是PNP 输入，因此电路可以兼容。
当PLC的输出类型为PNP时的控制电路如下图所示：
说明：上图可以看出Q0.0输出的其实就是DC 24V信号，并且PLC与变频器有共同的0V，所以当Q0.0输出时，就等同于DIN1与变频器9号端子（24V）接通。
其他Q点与Q0.0相同。
PLC为晶体管输出类型时，PLC的1M端子必须与变频器的0V短接，
否则不能形成回路。
可以根据电流的流向分析。
1.2、PLC输出类型为NPN的电路
日系PLC晶体管输出类型多为NPN型，如三菱的FX系列。
而MM440变频器默认的是PNP输入，这样电路显然不匹配。
西门子为了适应控制需要可以通过参数P0725修改输入类型，只需要把P0725的值修改为1即可，默认情况为0。
这样电路就相互匹配了。
当PLC的输出类型为NPN时的控制电路如下图所示：
电路大家可以自行分析一下
P0725的具体说明如下图所示：
关于PNP与NPN不明白的最好搜索一下相关知识，彻底搞明白。
理解两种电路电流的流向，对于以后分析问题很有帮助。
MM440系列变频器是，通过参数更改来调节两种输入类型，日系和一些国产变频器，是通过外部跳线实现的，可以通过查看相关说明书获取如何跳线。
接线前一定要搞明白，做工控切记不可“差不多”，差不多先生有时候害的不仅仅是自己。
PLC控制富士变频器多段调速、正反转、连续运行电路图（七按钮）
L1 L2 L3 N
S9分励脱扣器
FX2N-48MR
12 11 Y3 X3 X2 X1
E03=2 E02=1 E01=0 U 30A
高速
X5 X4 X3 X2 X1 COM
Y2 Y1 Y0 COM
C05多段频率1=10Hz C06多段频率2=20Hz C08多段频率4=40Hz
30C
中速
低速 变频器 停止输出 变频器 运行输出
10 11 12 13 14 15 16 17 0 1 2 3 4 5 6 7 20 21 22 23 24 25 26 27
MELSEG
RUN 运行 Y0 停止 STOP Y2
FX2N-48MR
OUT
10 11 12 13 14 15 16Fra bibliotek17Y4
Y6
Y10
Y12
Y14
Y16
Y20
Y22
Y24
Y26
U11 V11 W11 N11
L1 L2 L3 N
S9分励脱扣器
FX2N-48MR
Y3 Y2 Y1 Y0
变频器 停止输出 变频器 运行输出
11 X3 X2 X1 E03=2 E02=1 E01=0 U CM
F07=1s F08=1s C05多段频率1=10Hz C06多段频率2=20Hz C08多段频率4=30Hz
U11 V11 W11 N11
L1 L2 L3 N
S9分励脱扣器
FX2N-48MR
12 11 Y3 X3 X2 X1
E03=2 E02=1 E01=0 U 30A
多段频率3
X5 X4 X3 X2 X1 COM
Y2 Y1 Y0 COM
C05多段频率1=5Hz C06多段频率2=10Hz C07多段频率3=15Hz C08多段频率4=20Hz C09多段频率5=25Hz C10多段频率6=30Hz C11多段频率7=35Hz
PLC中pnp和npn的接线方法
PLC 中pnp 和npn 的接线方法
在PLC 控制系统的设计中，虽然接线工作占的比重比较小，大部分工作还是在PLC 的编程设计工作，但它是编程设计的基础，只要接线正确后，才能顺利地进行编程设计工作。
而保证接线工作的正确性，就必须对PLC 内部的输入输出电路有一个比较清楚的了解。
我们知道，PLC 数字输入模块为了防止外界线路产生的干扰（如尖峰电压，干扰噪声等）引起PLC 的非正常工作甚至是元器件的损坏，一般在PLC 的输入侧都采用光耦，来切断PLC 内部线路和外部线路电气上的联系，保证PLC 的正常工作。
并且在输入线路中都设有RC 滤波电路，以防止由于输入点抖动或外部干扰脉冲引起的错误信号。
1 输入电路的形式
1.1 分类
PLC 的输入电路，按外接电源的类型分，可以分为直流输入电路和交流输入电路；按PLC 输入模块公共端（COM 端）电流的流向分，可分为源输入电路和漏输入电路；按光耦发光二极管公共端的连接方式可分为共阳极和共阴极输入电路。
如下图1 所示：
图1 PLC 输入电路的分类
1.2 按外接电源的类型分类
1.2.1 直流输入电路
图2 为直流输入电路的一种形式（只画出一路输入电路）。
当图1 中外部线路的开关闭合时，PLC 内部光耦的发光二极管点亮，光敏三极管饱和导通，该导通信号再传送给处理器，从而CPU 认为该路有信号输入；外界开。

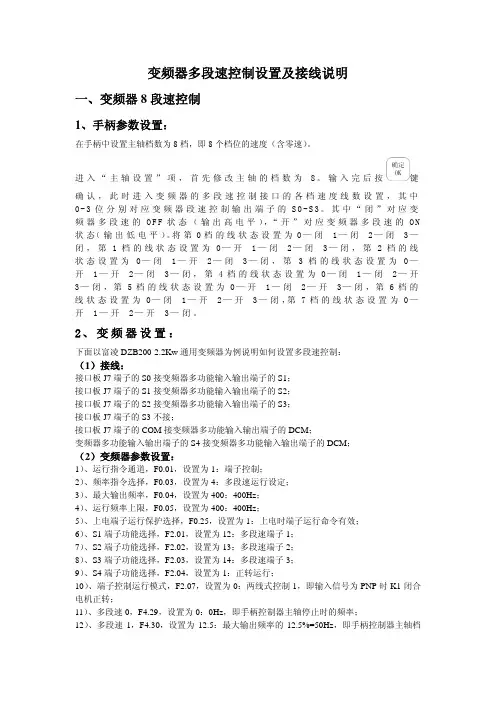

变频器多段速控制设置及接线说明
