压力管道安装焊接工艺标准标准规定
压力管道焊接施工工艺标准
压力管道焊接施工工艺标准酒店群工程部2014年3月目录目录 (1)一、不锈钢焊接工艺标准 (3)1、施工准备 (3)2、焊接操作要点 (4)3、质量标准 (10)二、碳钢焊接工艺标准 (11)1、施工准备 (11)2、焊接操作要点 (12)3、质量标准 (16)一、不锈钢焊接工艺标准1、施工准备1.1材料要求：1.1.1 施工现场必须配有符合要求的固定焊条库或流动焊条库。
1.1.2焊材必须具有质量证明书或材质合格证，焊材的保管、烘干、发放、回收严格按《压力管道质保手册》中有关规定执行，焊条的烘干工艺按生产厂家说明书提供的参数进行，如无则按以下参数进行烘干：1.1.3焊丝使用前，必须去除表面的油脂、锈等杂物。
1.1.4保温材料性能必须符合预热及其热处理要求。
1.2 机具要求：1.2.1 焊机为直流焊机，焊机完好、性能可靠、双表指示灵敏且在校准周期内。
1.2.2 预热及热处理的设备完好，性能可靠，检测仪表在校准周期内。
1.2.3 焊工所用的焊条保温筒，刨锤、钢丝刷齐全。
1.3 作业条件1.3.1 人员资格:焊工必须持有相必须施焊对象的合格证。
1.3.2环境条件：施焊前必须确认环境符合下列要求：1）风速：焊条电弧焊小于8m／S；氩弧焊小于2m/S2）相对湿度：相对湿度小于90%3）坏境温度：当环境温度小于0℃时，对不预热的管道焊接前必须在始焊处预热15℃以上，当环境温度低于-20℃时，必须采取保暖措施。
当坏境条件不符合上述要求时，必须采取挡风、防雨等有效保护措施。
2、焊接操作要点2.1焊接坡口形式及对口要求见：QDICC/QB126-2002。
2.2组对时质量要求：内壁整齐，其错口量不超过下列规定：SHA级管道小于O.5mm；SHB级管道不超过1mm；其它管道小于 1.5mm。
组对前必须打磨坡口及两侧各20mm范围内油污、铁锈等，直至露出金属光泽，且于焊前在坡口两侧100mm范围内必须涂上防飞溅涂料。
压力管道焊接标准
压力管道焊接标准压力管道焊接是指在管道系统中，通过焊接工艺将管道连接在一起，以承受内部流体的压力和温度。
为了确保焊接质量和安全性，各国都制定了相应的压力管道焊接标准，以规范焊接过程和焊接质量。
首先，压力管道焊接标准要求焊工必须经过专业的培训和考核，持有相应的焊接操作证书。
在进行焊接作业之前，必须对焊接设备进行检查和维护，确保设备处于良好的工作状态。
同时，还需对焊接材料进行检验，保证其符合标准要求。
其次，焊接工艺必须符合标准规定，包括焊接方法、焊接序列、预热温度、焊接电流电压等参数的控制。
在进行焊接作业时，必须采取有效的防护措施，包括焊接工作区域的防火防爆措施、焊接工人的个人防护措施等，确保焊接过程的安全性。
另外，压力管道焊接标准还规定了焊接质量的检验方法和标准。
包括对焊缝的外观质量、尺寸偏差、焊接强度、焊接材料的化学成分和物理性能等进行检测。
只有通过了严格的检验，焊接接头才能被认可合格，才能投入使用。
此外，压力管道焊接标准还对焊接过程中可能出现的各种缺陷和问题进行了详细的规定和处理方法。
比如焊接接头出现裂纹、气孔、夹渣等缺陷时，应该采取相应的修补和处理措施，以确保焊接接头的质量和安全性。
总的来说，压力管道焊接标准的制定和执行，对于保障压力管道系统的安全运行和工作环境的安全性起着至关重要的作用。
只有严格执行标准要求，严格控制焊接质量，才能有效地预防管道泄漏、爆炸等事故的发生，确保人员和设备的安全。
综上所述，压力管道焊接标准是管道工程中的重要环节，需要严格遵守和执行。
只有确保焊接质量和安全性，才能保障管道系统的正常运行和工作环境的安全。
希望相关从业人员能够严格遵守标准要求，确保压力管道系统的安全运行。

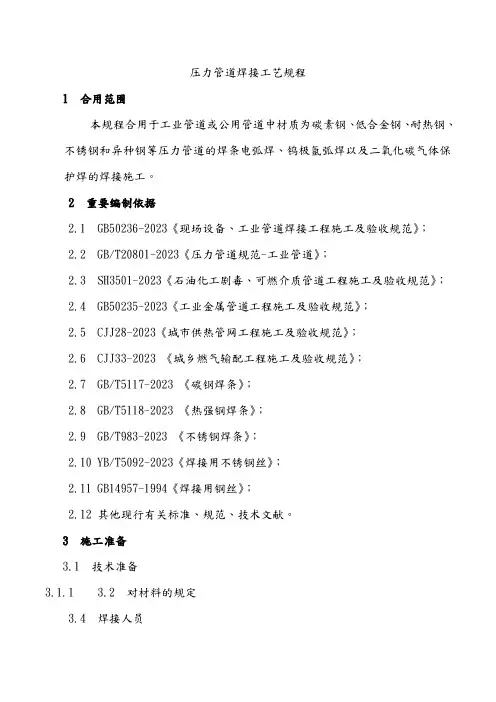

压力管道焊接工艺规程完整
压力管道焊接工艺规程1 合用范围本规程合用于工业管道或公用管道中材质为碳素钢、低合金钢、耐热钢、不锈钢和异种钢等压力管道的焊条电弧焊、钨极氩弧焊以及二氧化碳气体保护焊的焊接施工。
2 重要编制依据2.1 GB50236-2023《现场设备、工业管道焊接工程施工及验收规范》；2.2 GB/T20801-2023《压力管道规范-工业管道》；2.3 SH3501-2023《石油化工剧毒、可燃介质管道工程施工及验收规范》；2.4 GB50235-2023《工业金属管道工程施工及验收规范》；2.5 CJJ28-2023《城市供热管网工程施工及验收规范》；2.6 CJJ33-2023 《城乡燃气输配工程施工及验收规范》；2.7 GB/T5117-2023 《碳钢焊条》；2.8 GB/T5118-2023 《热强钢焊条》；2.9 GB/T983-2023 《不锈钢焊条》；2.10 YB/T5092-2023《焊接用不锈钢丝》；2.11 GB14957-1994《焊接用钢丝》；2.12 其他现行有关标准、规范、技术文献。
3 施工准备3.1 技术准备3.1.1 3.2 对材料的规定3.4 焊接人员3.4.2 3.5 施焊环境4.1 压力管道焊接施工流程图（见图1 ）图1 焊 接 施 工 流 程 图 4.2 焊前准备及接头组对4.2.1 4.2.2 b ）异种钢管子焊接时, 焊条或焊丝的选用一般应符合下列规定: 表1 常用钢号推荐选用的焊接材料焊前准备焊机性能确认 焊口组对质量评估正式施焊 焊接检查焊缝无损探伤结果评估焊后热解决硬度测试水压实验焊接坡口制备及清理 焊条烘干及焊丝清理焊缝外观检查是表2 不同钢号相焊推荐选用的焊接材料表3 常用钢号分类分组4.2.4 a）按SH3501-2023《石油化工剧毒、可燃介质管道工程施工及验收规范》分为SHA级的压力管道、中高合金钢及不锈钢管道的坡口应采用机械方法加工。
b）其他管道坡口宜采用机械方法加工, 当采用热加工方法时, 切割后必须去除影响焊接质量的表面层。
压力管道焊接工艺规程完整
压力管道焊接工艺规程1 适用范围本规程适用于工业管道或公用管道中材质为碳素钢、低合金钢、耐热钢、不锈钢和异种钢等压力管道的焊条电弧焊、钨极氩弧焊以及二氧化碳气体保护焊的焊接施工。
2 主要编制依据2.1 GB50236-2011《现场设备、工业管道焊接工程施工及验收规范》；2.2 GB/T20801-2006《压力管道规范-工业管道》；2.3 SH3501-2011《石油化工剧毒、可燃介质管道工程施工及验收规范》；2.4 GB50235-2010《工业金属管道工程施工及验收规范》；2.5 CJJ28-2014《城市供热管网工程施工及验收规范》；2.6 CJJ33-2005 《城镇燃气输配工程施工及验收规范》；2.7 GB/T5117-2012 《碳钢焊条》；2.8 GB/T5118-2012 《热强钢焊条》；2.9 GB/T983-2012 《不锈钢焊条》；2.10 YB/T5092-2005《焊接用不锈钢丝》；2.11 GB14957-1994《焊接用钢丝》；2.12 其他现行有关标准、规范、技术文件。
3 施工准备3.1 技术准备3.1.1 压力管道焊接施工前，应依据设计文件及其引用的标准、规范，并依据我公司焊接工艺评定报告编制出焊接工艺技术文件（焊接工艺卡或作业指导书）。
如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。
3.1.2 编制的焊接工艺技术文件（焊接工艺卡或作业指导书）必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。
3.1.3 压力管道施焊前，根据焊接作业指导书应对焊工及相关人员进行技术交底，并做好技术交底记录。
3.1.4 对于高温、高压、剧毒、易燃、易爆的压力管道，在焊接施工前应画出焊口位置示意图，以便在焊接施工中进行质量监控。

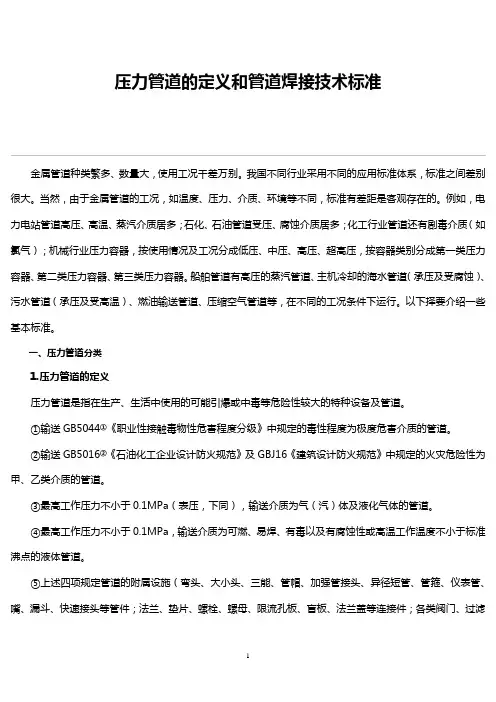

压力管道的定义和管道焊接技术标准
压力管道的定义和管道焊接技术标准金属管道种类繁多、数量大，使用工况千差万别。
我国不同行业采用不同的应用标准体系，标准之间差别很大。
当然，由于金属管道的工况，如温度、压力、介质、环境等不同，标准有差距是客观存在的。
例如，电力电站管道高压、高温、蒸汽介质居多；石化、石油管道受压、腐蚀介质居多；化工行业管道还有剧毒介质（如氯气）；机械行业压力容器，按使用情况及工况分成低压、中压、高压、超高压，按容器类别分成第一类压力容器、第二类压力容器、第三类压力容器。
船舶管道有高压的蒸汽管道、主机冷却的海水管道（承压及受腐蚀）、污水管道（承压及受高温）、燃油输送管道、压缩空气管道等，在不同的工况条件下运行。
以下择要介绍一些基本标准。
一、压力管道分类1.压力管道的定义压力管道是指在生产、生活中使用的可能引爆或中毒等危险性较大的特种设备及管道。
①输送GB5044①《职业性接触毒物性危害程度分级》中规定的毒性程度为极度危害介质的管道。
②输送GB5016②《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道。
③最高工作压力不小于0.1MPa（表压，下同），输送介质为气（汽）体及液化气体的管道。
④最高工作压力不小于0.1MPa，输送介质为可燃、易焊、有毒以及有腐蚀性或高温工作温度不小于标准沸点的液体管道。
⑤上述四项规定管道的附属设施（弯头、大小头、三能、管帽、加强管接头、异径短管、管箍、仪表管、嘴、漏斗、快速接头等管件；法兰、垫片、螺栓、螺母、限流孔板、盲板、法兰盖等连接件；各类阀门、过滤器、流水器、视镜等管道设备，还包括管道支架以及安装在压力管道上的其他设施）。
①GB5044分为四级（与99容规相同）：极度危害（1级）＜0.1mg/m3；高度危害（2级）0.1～1mg/m3；中度危害（3级）1.0～10mg/m3；轻度危害（4级）＞10mg/m3。
②GB5016标准对可燃气体火灾危险性分甲、乙两类，甲类气体为可燃气体与空气混合物的爆炸下限不大于10％（体积），乙类气体为可燃气体与空气混合物的爆炸下限不小于10％（体积）。

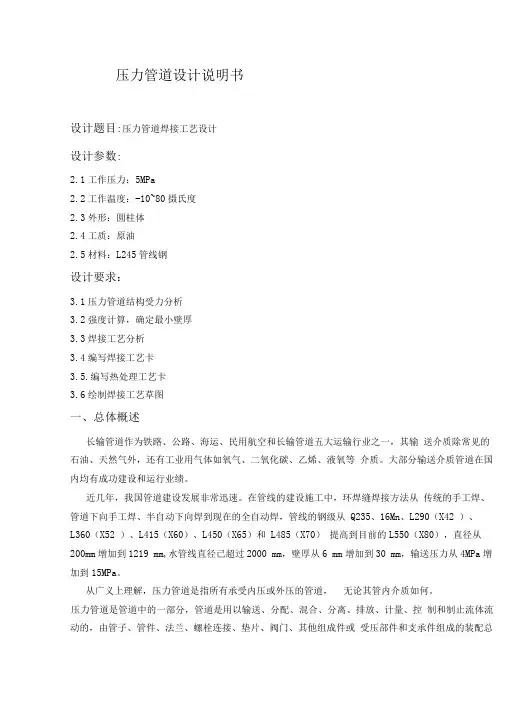

压力管道焊接工艺规范标准设计
压力管道设计说明书设计题目:压力管道焊接工艺设计设计参数:2.1工作压力：5MPa2.2工作温度：-10~80摄氏度2.3外形：圆柱体2.4工质：原油2.5材料：L245管线钢设计要求：3.1压力管道结构受力分析3.2强度计算，确定最小壁厚3.3焊接工艺分析3.4编写焊接工艺卡3.5.编写热处理工艺卡3.6绘制焊接工艺草图一、总体概述长输管道作为铁路、公路、海运、民用航空和长输管道五大运输行业之一，其输送介质除常见的石油、天然气外，还有工业用气体如氧气、二氧化碳、乙烯、液氧等介质。
大部分输送介质管道在国内均有成功建设和运行业绩。
近几年，我国管道建设发展非常迅速。
在管线的建设施工中，环焊缝焊接方法从传统的手工焊、管道下向手工焊、半自动下向焊到现在的全自动焊，管线的钢级从Q235、16Mn、L290（X42 ）、L360（X52 ）、L415（X60）、L450（X65）和L485（X70）提高到目前的L550（X80），直径从200mm增加到1219 mm,水管线直径已超过2000 mm，壁厚从6 mm增加到30 mm，输送压力从4MPa增加到15MPa。
从广义上理解，压力管道是指所有承受内压或外压的管道，无论其管内介质如何。
压力管道是管道中的一部分，管道是用以输送、分配、混合、分离、排放、计量、控制和制止流体流动的，由管子、管件、法兰、螺栓连接、垫片、阀门、其他组成件或受压部件和支承件组成的装配总成。
压力管道具有以下特点：（1）、压力管道是一个系统，相互关联相互影响，牵一发而动全身。
（2）、压力管道长径比很大，极易失稳，受力情况比压力容器更复杂。
压力管道内流体流动状态复杂，缓冲余地小，工作条件变化频率比压力容器高（如高温、高压、低温、低压、位移变形、风、雪、地震等都有可能影响压力管道受力情况）。
（3））管道组成件和管道支承件的种类繁多，各种材料各有特点和具体技术要求，材料选用复杂。
（4）、管道上的可能泄漏点多于压力容器，仅一个阀门通常就有五处。
压力管道焊接法兰工艺规程(含卡箍连接)
压力管道与法兰焊接工艺规程1.总则；为加强的焊接质量，防止法兰变型，管道漏油。
给公司造成经济损失，管道的焊接必须采用手工电弧焊。
2.焊前准备2.1坡口加工后应进行外观检查，其表面不得与裂纹、夹层等缺陷。
2.2焊接接头组对前，应用手工或机械方法清理内外表面，在坡口两侧20mm范围不得有油漆、毛刺、锈斑、氧化皮及其他对焊接过程有害的杂物。
3.焊接管道对接头焊接形式见图1管道与对焊法兰如图a，钢管与法兰颈部对焊管道与平焊法兰如图3.0.2，钢管外径插入法兰内径焊接3.1定位焊应与正式焊接工艺相同，其焊缝长度宜为10~15mm，高宜为2~4mm，且不超过壁厚的2/3.3.2不得在焊件表面引弧或试验电流，焊件表面不得有电弧擦伤等缺陷。
3.3定位焊的焊缝不得有裂纹及其它缺陷，若发现缺陷应及时清除，定位焊焊道的两端应修磨成缓坡形。
3.4在保证焊透及熔合良好的条件下，应选用小的焊接参数，采用短弧、多层多焊道，层间温度控制在60℃以下。
3.5有耐腐蚀性要求的双面焊焊缝，与介质接触的一侧应最后焊接。
3.6采用手工电弧焊打底但施焊者必须具备相应焊工合格项目，其焊接工艺参数见下表：3.7在焊接中应确保起弧与收弧的质量，收弧时应将弧坑填满，多层焊的层间接头应相互错开。
3.8为防止焊接法兰盘的变型，法兰盘和管道打底焊接时应分为三段焊接应小电流焊接。
第二遍时电流可适应调大，电流参数见上表。
3.9焊接完毕后，应及时将焊缝表面的熔渣及附近的飞溅物清理干净，并检查焊口质量。
4.要求质检检收4.1焊口要求外观平整。
4.2法兰盘焊完后不得变型超过0.15-0.30mm。
不合格作废，根据法兰和管道粗细进行处理【主任和操作员】焊接电流的选择主要根据焊条直径选择电流，焊接电流选择注：立、仰、横焊电流应比平焊小10%左右。
焊角焊缝时，电流要稍大些。
打底焊时，特别是焊接单面焊双面成形焊道时，使用的焊接电流要小；填充焊时，通常用较大的焊接电流；盖面焊时，为防止咬边和获得较美观的焊缝，使用的电流稍小些。
压力管道焊接工艺要求
钨极惰性气体保护电弧焊应采用交流电源，熔化极惰性气体保护电弧焊应采用直流电源，焊丝接正极。
8.3.2 焊接前应在试板上试焊，调整好工艺参数并确认无气孔后再进行正式焊接。
8.3.3 当采用钨极惰性气体保护电弧焊方法焊接厚度大于10mm 的焊件，以及采
用熔化极惰性气体保护电弧焊方法焊接厚度大于15mm 的焊件时，焊前宜对焊件
进行预热，预热温度宜为(100～150) oC。
8.3.4 当焊件温度低于5℃时，应在始焊处100mm 范围内预热至15℃以上。
8.3.5 焊接过程中应清除焊层焊道间的氧化物夹杂等缺陷。
双面焊应清理焊根，
显露出正面打底的焊缝金属。
8.3.6 宜采用大电流快速施焊法，焊丝的横向摆动不宜超过其直径的 3 倍。
弧坑应填满，接弧处应熔合焊透。
8.3.7 引弧板和熄弧板的材料应与母材相同。
8.3.8 钨极惰性气体保护电弧焊的焊丝端部不应离开氩气保护区，焊丝与焊缝表面的夹角宜为15o，焊枪与焊缝表面的夹角宜为80 o～90 o。
8.3.9 多层焊时宜减少焊接层数，道间温度不应高于150 oC。
8.3.10 对于公称尺寸大于等于600mm 的管道和设备，宜采用两人双面同步氩弧焊工艺。
8.3.11 当钨极惰性气体保护电弧焊的钨极前端出现污染或形状不规则时，应进行修正或更换钨极。
当焊缝出现触钨现象时，应将钨极、焊丝、熔池处理干净后
再继续施焊。
8.3.12 当熔化极惰性气体保护电弧焊发生导电嘴、喷嘴熔入焊缝时，应将该部位焊缝全部铲除，更换导电嘴和喷嘴后方可继续施焊。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
百度文库 - 让每个人平等地提升自我1焊接通用工艺压力管道安装2013-08-01 发布 2013-08-01实施xxxxxxxxxxxxxxxxxx 发布编制：2013年 08 月 01 日审核：2013年 08 月 01 日批准：2013年 08 月 01 日1 适用范围本规程适用于工业管道或公用管道中材质为碳素钢、低合金钢、合金钢、耐热钢、不锈钢和异种钢等压力管道的焊条电弧焊、钨极氩弧焊以及二氧化碳气体保护焊的焊接施工。
2 主要编制依据2.1 GB50236-2011《现场设备、工业管道焊接工程施工及验收规范》；2.2 GB/T20801-2006《压力管道规范-工业管道》；2.3 SH3501-2001《石油化工剧毒、可燃介质管道工程施工及验收规范》；2.4 GB50235-2010《工业金属管道工程施工及验收规范》；2.5 CJJ28-89 《城市供热管网工程施工及验收规范》；2.6 CJJ33-89 《城镇燃气输配工程施工及验收规范》；2.7 GB/T5117-2012 《碳钢焊条》；2.8 GB/T5118-2012 《低合金钢焊条》；2.9 GB/T983-2012 《不锈钢焊条》；2.10 YB/T4242-2011 《焊接用不锈钢丝》；2.11 GB1300-77 《焊接用钢丝》；2.12 其他现行有关标准、规范、技术文件。
3 施工准备3.1 技术准备3.1.1 压力管道焊接施工前，应依据设计文件及其引用的标准、规范，并依据我公司焊接工艺评定报告编制出焊接工艺技术文件（焊接工艺卡或作业指导书）。
如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，对合金钢做抗裂敏感性试验，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。
3.1.2 编制的焊接工艺技术文件（焊接工艺卡或作业指导书）必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺参数、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。
3.1.3 压力管道施焊前，根据焊接作业指导书应对焊工及相关人员进行技术交底，并做好技术交底记录。
3.1.4 对于高温、高压、极度和高度危害物质、易燃、易爆的压力管道，在焊接施工前应画出焊口位置示意图，以便在焊接施工中进行质量监控。
3.2 对材料的要求3.2.1 被焊管子（件）必须具有质量证明书，且其质量符合国家现行标准（或部颁标准）的要求；进口材料应符合该国家标准或合同规定的技术条件。
3.2.2 焊接材料（焊条、焊丝、钨棒、氩气、二氧化碳气、氧气、乙炔气等）的质量必须符合国家标准（或行业标准），且具有质量证明书。
其中钨棒宜采用铈钨棒；氩气纯度不应低于99.95%；二氧化碳气纯度不低于99.5%；含水量不超过0.005% 。
3.2.3 压力管道予制和安装现场应设置符合要求的焊材仓库和焊条烘干室，并由专人进行焊条的烘干与焊材的发放，并做好烘干与发放记录。
3.3 焊接设备3.3.1 焊接机具设备主要包括：交流焊机、直流焊机、氩弧焊机、高温烘干箱、中温烘干箱、恒温箱、二氧化碳气体保护焊机、焊条保温筒、内磨机及电动磨光机等。
3.3.2 用于压力管道焊接的各类焊机必须装有电流表、电压表，并按要求定期进行检定合格，并在有效期内，焊接规范参数调节应灵活。
3.4 焊接人员3.4.1 压力管道焊工应具备按《特种设备焊接操作人员考核细则》考试合格的焊工合格证，且其合格项目与施焊项目相适应，并在规定的有效期内。
3.4.2 焊条烘干人员、焊条仓库管理人员要严格按照本公司《焊接过程控制程序》的规定执行。
3.5 施焊环境3.5.1 焊接时的风速不应超过下列规定，当超过规定时应有防护设施。
a）手工电弧焊：8m/s；b）氩弧焊、二氧化碳气体保护焊：2m/s。
3.5.2 焊接电弧1m范围内相对湿度不得大于90% 。
3.5.3 在雨雪天气施焊时，要搭设防护棚；当焊件表面潮湿时，应对无预热要求的管子（件）进行烘烤，去除潮气。
3.5.4 焊接时允许的最低环境温度如下：碳素钢：-20℃；低合金钢：-10℃；中高合金钢：0℃。
4 焊接工艺4.1 压力管道焊接施工流程图（见图1 ）图1 焊 接 施 工 流 程 图4.2 焊前准备及接头组对4.2.1 压力管道焊接方法按设计规定执行，当设计无规定时，可按壁厚选用焊接方法。
当壁厚≤6mm 时，可选用氩弧焊或氩弧焊打底电焊盖面工艺；当壁厚＞6mm 时，可采用氩弧焊打底，手工电弧焊盖面的焊接工艺。
4.2.2 焊接材料的选用按设计规定，若设计无规定时，按表 1、表2选用，并符合下列要求：a ）同种管子（件）焊接时，焊缝金属性能和化学成分应与母材相当，且焊材工艺性能良好。
b ）异种钢管子焊接时，焊条或焊丝的选用一般应符合下列要求：① 两侧管材均非奥氏体不锈钢时，可选用成分介于二者之间或与合金含量低的一侧相匹配的焊条、焊丝。
② 两侧之一为奥氏体不锈钢时，可选用含镍量较高的不锈钢焊条（丝）。
焊前准备焊口组对质量评定正式施焊 焊接检验结果评定焊后热处理硬度测试结果评定是表1 常用钢号推荐选用的焊接材表2 常用异种碳素钢及合金钢焊接材料的选用非奥氏体钢与奥氏体钢焊接20、Q345R、15CrMo 等+06Cr19Ni10、06Cr17Ni12Mo2 等E309-15E309-16E310-16E310-15A307A302A402A407H1Cr24Ni13H1Cr26Ni21—4.2.3 焊接接头的坡口形式、尺寸及组对要求按设计规定执行，当设计无规定时，按表3确定。
表3 常用焊接接头坡口形式和尺寸厚度T (mm) 坡口名称坡口形式坡口尺寸备注间隙с(mm)钝边р(mm)坡口角度α（β）（°）1～3Ⅰ型坡口0～1.5－－单面焊3～6 0～2.5 双面焊3～9V型坡口0～20～265～75-9～260～30～355～65-6～9带垫板V型坡口3～50～245～55-9～264～60～212～60X型坡口0～30～355～65-20～60双V型坡口0～31～365～75（8～12）h=8~1220～60U型坡口0～31～3（8～12）R=5~62~30 T 型接头 I 型坡口0～2 - - -6~10 T 型接头单边V 型坡口0~2 0~240~50 -10~17 0~3 0~3 17~30 0~4 0~420~40 T 型接头K 型坡口0~3 2~3 45~60 -安放式焊接支管坡口2~3 0~2 45~60 -3~26 插入式焊接支管坡口1~3 0~2 45~60 -平焊法兰与管子接头- - -E=T，且不大于6承插焊法兰与管子接头1.5 - - -承插焊管件与管子接头1.5 - - -a）按SH3501-2001《石油化工剧毒、可燃介质管道工程施工及验收规范》分为SHA 级的压力管道、中高合金钢及不锈钢管道的坡口应采用机械方法加工。
b）其他管道坡口宜采用机械方法加工，当采用热加工方法时，切割后必须去除影响焊接质量的表面层。
4.2.5 壁厚相同的管子（件）组对时，应内壁平齐，如有错口，其错口值应按设计规定执行，当设计无规定时，应按下列要求执行：a）极度和高度危险物质、易燃易爆管道局部错口为壁厚的10%，且不大于0.5mm。
b）高温、高压及合金钢管道局部错口为壁厚的10%，且不大于1.0mm。
c）其他管道局部错口为壁厚的10%，且不大于1.5mm。
4.2.6 当壁厚不同的管子（件）组对时，应将厚壁管按薄壁管厚度削薄，其具体规定见图 2。
图2 不等壁厚对接焊件坡口加工示意图4.2.7 管道焊缝的设置应避开应力集中区，且便于焊接、热处理及各种检验。
4.2.8 焊接接头组对前，应用砂轮清理坡口及其两侧内外表面，在距坡口两侧20mm范围内不得有油漆、毛刺、锈斑、氧化皮及其他对焊接质量有害的物质，并磨出金属光泽。
4.2.9 认真检查坡口及其两侧不得有裂纹、夹层等缺陷。
4.2.10 不锈钢管道采用电弧焊时，坡口两侧各100mm范围内应涂白粉或其他防沾污剂。
4.2.11 焊件组装时，应将待焊管子（件）垫置牢固，以防止在焊接和热处理过程中发生变形和附加应力。
4.2.12 除设计规定的冷拉口外，其余焊口应禁止强力组对，更不允许用热膨胀法对口，以防引起附加应力。
4.2.13 当焊接所处位置障碍多时，合格焊工在施焊前亦应进行与实际条件相同的模拟练习及试焊，经无损检测合格后方可正式焊接。
4.2.14 组对管口局部间隙过大时应设法修正至规定尺寸，严禁在间隙内填塞它物。
4.2.15 焊条在使用前应分别按其说明书要求进行烘干，并放在保温筒内随用随取。
焊丝使用前应清除其表面的油污、锈迹等。
4.3 定位焊4.3.1 定位焊时除其焊接材料、焊接工艺和预热温度等应与正式焊接相同外，还应满足下列要求：a）定位焊应能保证焊缝在正式施焊过程中不致开裂，其长度宜为15～30mm，高宜为2～4mm，且不超过壁厚的2/3。
定位焊数量不应少于4点，定位焊缝两端应修磨成缓坡状。
b）定位焊不得有裂纹及其他缺陷，如有缺陷应彻底磨除重新进行定位焊。
c）在合金钢管壁上点焊组对卡具定位时，卡具的材质和焊材应与管材相同。
当拆除卡具时，不得用敲打或掰扭的方法拆除。
当用氧-乙炔焰切割卡具时，应在离管道表面3mm处切割，然后用砂轮修磨平整，对于留下的斑疤要修磨并做MT或PT合格后做补焊处理。
4.4 正式焊接4.4.1 焊接引弧应在坡口内进行，严禁在管子（件）表面引燃电弧、试验电流或焊接临时支撑物。
4.4.2 在焊接中应确保起弧及收弧的质量，收弧应将弧坑填满，多层焊的层间接头应相互错开。
4.4.3 除焊接工艺有特殊要求外，每条焊缝应一次连续焊完，如因故被迫中断，应采取缓冷措施，再焊时应仔细检查确认无裂纹后，方可按焊接工艺继续施焊。
有预热要求的管材应按预热要求重新预热后施焊。
4.4.4 管子焊接时，管端要堵封住，防止管内穿堂风。
4.4.5 焊接时焊接工艺参数均按表5、表6选择。
表5 焊条电弧焊工艺参数表6 钨极氩弧焊工艺参数热。
具体程序按照《压力管道安装通用热处理工艺规程》中的有关条款执行。
4.4.7 当采用氩弧焊打底时，应及时进行打底焊缝的检查，合格后尽快进行盖面焊接，以防止产生裂纹。
4.4.8 有淬火倾向的管材施焊过程中，层间温度应不低于规定的预热温度的下限。
4.4.9 中、高合金钢（含铬量≥3%或合金总含量＞5%）的管子（件）焊接时，为防止根层氧化或过烧，内壁应充氩气或混合气体保护。
4.4.10 厚壁大直径管的焊接应采用多层多道焊进行逐层焊接，其中氩弧焊打底的焊层厚度不小于3mm，各层经自检合格后方可焊接次层，直至完成。
4.4.11 为减少焊接变形和应力，直径大于194mm的管子（件）宜采用二人对称施焊。
