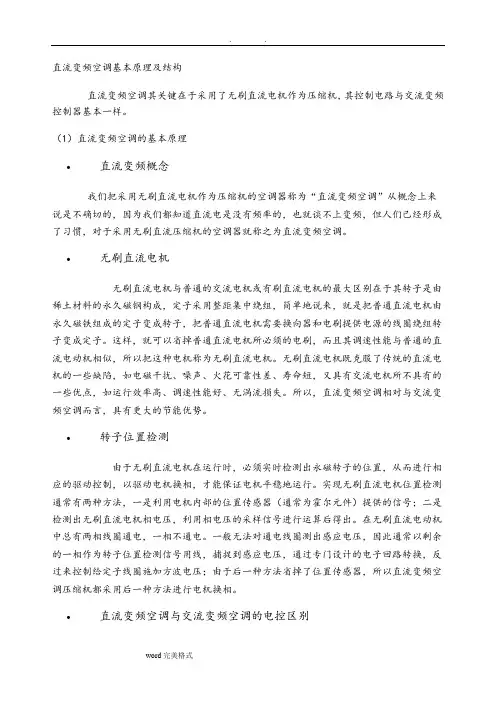

直流变频空调基本原理和结构

直流变频空调基本原理和结构

直流变频空调基本原理及结构直流变频空调其关键在于采用了无刷直流电机作为压缩机,其控制电路与交流变频控制器基本一样。

(1)直流变频空调的基本原理•直流变频概念我们把采用无刷直流电机作为压缩机的空调器称为“直流变频空调”从概念上来说是不确切的,因为我们都知道直流电是没有频率的,也就谈不上变频,但人们已经形成了习惯,对于采用无刷直流压缩机的空调器就称之为直流变频空调。

•无刷直流电机无刷直流电机与普通的交流电机或有刷直流电机的最大区别在于其转子是由稀土材料的永久磁钢构成,定子采用整距集中绕组,简单地说来,就是把普通直流电机由永久磁铁组成的定子变成转子,把普通直流电机需要换向器和电刷提供电源的线圈绕组转子变成定子。

这样,就可以省掉普通直流电机所必须的电刷,而且其调速性能与普通的直流电动机相似,所以把这种电机称为无刷直流电机。

无刷直流电机既克服了传统的直流电机的一些缺陷,如电磁干扰、噪声、火花可靠性差、寿命短,又具有交流电机所不具有的一些优点,如运行效率高、调速性能好、无涡流损失。

所以,直流变频空调相对与交流变频空调而言,具有更大的节能优势。

•转子位置检测由于无刷直流电机在运行时,必须实时检测出永磁转子的位置,从而进行相应的驱动控制,以驱动电机换相,才能保证电机平稳地运行。

实现无刷直流电机位置检测通常有两种方法,一是利用电机内部的位置传感器(通常为霍尔元件)提供的信号;二是检测出无刷直流电机相电压,利用相电压的采样信号进行运算后得出。

在无刷直流电动机中总有两相线圈通电,一相不通电。

一般无法对通电线圈测出感应电压,因此通常以剩余的一相作为转子位置检测信号用线,捕捉到感应电压,通过专门设计的电子回路转换,反过来控制给定子线圈施加方波电压;由于后一种方法省掉了位置传感器,所以直流变频空调压缩机都采用后一种方法进行电机换相。

•直流变频空调与交流变频空调的电控区别交流变频空调的变频模块按照SPWM调制方法,通过三极管的通断,给压缩机三相线圈同时通电,压缩机为一三相交流压机。

直流变频空调工作原理

直流变频空调工作原理

直流变频空调工作原理
直流变频空调是一种利用直流电源和变频技术实现空调温度调节的系统。

工作原理如下:
1. 直流供电:直流变频空调系统使用直流电源供电,相比传统交流电源,直流电源更高效、节能,减少电能转换过程中的能量损失。

2. 变频技术:直流变频空调采用变频技术控制压缩机的运转速度,从而实现对制冷/制热能力的精确调节。

变频技术通过调
整压缩机驱动电机的转速,自动调整制冷剂流量和压缩机工作状态,以满足室内温度要求。

3. 传感器控制:直流变频空调内置温度传感器和湿度传感器,能够实时感知室内环境参数。

这些传感器将感知到的温度、湿度等信息传给控制器。

4. 控制器调节:控制器根据传感器反馈的室内环境信息,和用户设定的温度要求,调节变频驱动器控制压缩机的速度和温度。

通过控制器精确计算和调整压缩机转速,实现室内温度的精确控制。

5. 双向热交换:直流变频空调系统通过蒸发器和冷凝器实现制冷和制热。

在制冷模式下,冷媒在蒸发器中吸收室内热量,蒸发变为低温低压气体。

然后通过压缩机将低温低压气体压缩成高温高压气体,然后在冷凝器中散发热量。

在制热模式下,工作原理相反。

总的来说,直流变频空调通过直流供电和变频技术实现高效节能的空调调节,通过传感器和控制器对室内环境参数进行感知和调节,通过蒸发器和冷凝器实现制冷和制热。

变频空调器的原理及特点

变频空调器的原理及特点

变频空调器的原理及特点交流变频空调的基本原理交流变频空调中使用异步电机。

异步电机是由定子绕组产生旋转磁场,带动转子运行,转速高低由电机构造与电源频率决定。

改变电动机的供电频率f,就可以改变电机的转速。

同时,为了提高电机效率,要求在改变频率f的同时,电机定子工作电压U必须随之变化,即在变频的同时也要变压。

这种调节转速的方法简称为V/F变频控制。

现在变频空调基本上都是采用这种方法来实现变频调速。

交流电动机不论三相异步电动机还是三相同步电动机,它们的转速N公式为:N0=60F/P (同步电动机)N=N0(1-S)=60F/P(1-S) (异步电动机)式中:F-频率;P-极对数;S-转差率(0~3%或0~6%)。

由转速公式可见,只要设法改变三相交流电动机的供电率F,就十分方便地改变了电动机的转速N。

比改变极对数P和转差率S两个参数简单得多,特别是近二十多年来,静态电力变频调速器突飞猛进的发展,使得三相交流电动机变频调速成为当前电气调速的主流。

实际上仅仅改变电动机的频率并不能获得良好的变频特性。

例如:标准设计的三相异步电动机,380V,50Hz。

如果电压不变,只改变频率,会产生什么问题?380V不变,频率下调(<50Hz),会使电机气隙磁通φ(约等于V/F)饱和;反之,380V不变,频率向上调(>50Hz),则使磁通减弱。

所以,真正应用变频调速时,一般需要同时改变电压和频率,以保持磁通基本恒定。

因此,变频调速器又称为VVVF(Variable V oltage Variable Frequency)装置。

1.交流变频电路结构为了实现V/F变频控制,变频空调在逆变器中广泛采用的PWM(脉宽调制)技术,来驱动电机。

这种驱动电路结构如图1所示。

图中,整流器将交流变为直流,经平滑回路处理后,由逆变器将它变换为频率可调的交流电。

逆变器可由恒定的直流电源供电,而输出一系列脉冲波形,脉冲序列的占空比按照正弦波的规律进行变化。

直流变频与交流变频区别

直流变频与交流变频区别

区别就是压缩机以及电控系统不一样。

直流变频空调的压缩机采用的是直流电机,电控系统比较复杂,属于同步控制;交流变频空调的压缩机采用的是交流电机,电控系统相对简单一些,属于异步控制。

直流变频空调比交流变频空调要省电20%~30%,在舒适性、静音、寿命、控制精度等方面直流变频要优于交流变频。

1、直流变频技术原理:直流变频空调器的工作原理是把50Hz工频交流电源转换为直流电源,并送至功率模块主电路,功率模块也同样受微电脑控制,所不同的是模块所输出的是电压可变的直流电源,压缩机使用的是直流电机,所以直流变频空调器也可以称为全直流变速空调器。

直流变频压缩机转子采用稀土永磁材料制作而成,其工作原理为:定子产生旋转磁场与转子永磁磁场直接作用,实现压缩机运转。

可以通过改变送给电机的直流电压来改变电机的转速直流变频空调器没有逆变环节,在这方面比交流变频更加省电。

特点:直流变频压缩机不存在定子旋转磁场对转子的电磁感应作用,克服了交流变频压缩机的电磁噪音与转子损耗,具有比交流变频压缩机效率高与噪音低特点,直流变频压缩机效率比交流变频压缩机高10%-30%,噪音低5分贝-10分贝。

但是,直流变频空调的成本要高于交流变频空调。

2、交流变频技术交流变频空调器的工作原理是:变频技术是通过变频器改变电源频率,从而改变压缩机的转速的一种技术。

通过变频器先进行交流到直流的变换,再通过变频器进行直流到交流的变换,从而控制交流电机的转速。

而对变频器的控制是通过传感器将室内温度信息传递给微电脑,输出一定频率变化的波形,控制变频器的频率。

当室内急速降温或急速升温时,室内空调负荷加大,压缩机转速加快,制冷量按比例增加,相反,当室内空调负荷减少时,压缩机正常运转或减速。

交流变频压缩机本质上仍是三相交流异步电动机,通过定、转子之间磁场的相互作用使转子旋转。

但其特别的设计使得可以在较大范围内通过改变电源的频率和电压来改变电机的转速,因此称之为交流变频。

直流变频空调的原理

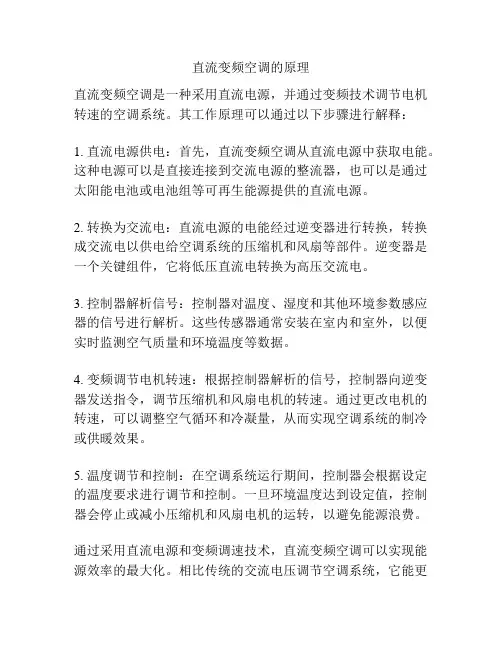

直流变频空调的原理

直流变频空调的原理
直流变频空调是一种采用直流电源,并通过变频技术调节电机转速的空调系统。

其工作原理可以通过以下步骤进行解释:
1. 直流电源供电:首先,直流变频空调从直流电源中获取电能。

这种电源可以是直接连接到交流电源的整流器,也可以是通过太阳能电池或电池组等可再生能源提供的直流电源。

2. 转换为交流电:直流电源的电能经过逆变器进行转换,转换成交流电以供电给空调系统的压缩机和风扇等部件。

逆变器是一个关键组件,它将低压直流电转换为高压交流电。

3. 控制器解析信号:控制器对温度、湿度和其他环境参数感应器的信号进行解析。

这些传感器通常安装在室内和室外,以便实时监测空气质量和环境温度等数据。

4. 变频调节电机转速:根据控制器解析的信号,控制器向逆变器发送指令,调节压缩机和风扇电机的转速。

通过更改电机的转速,可以调整空气循环和冷凝量,从而实现空调系统的制冷或供暖效果。

5. 温度调节和控制:在空调系统运行期间,控制器会根据设定的温度要求进行调节和控制。

一旦环境温度达到设定值,控制器会停止或减小压缩机和风扇电机的运转,以避免能源浪费。

通过采用直流电源和变频调速技术,直流变频空调可以实现能源效率的最大化。

相比传统的交流电压调节空调系统,它能更
精确地控制电机的转速和功率输出,从而节约能源和降低运行成本。

此外,直流变频空调系统还能提供更加舒适和稳定的室内环境,减少噪音和震动等不良影响。

直流变频空调概念:什么是直流变频空调

直流变频空调概念:什么是直流变频空调

直流变频空调概念:什么是直流变频空调直流变频空调主要是由直流变频压缩机和直流变频器组成,直流变频器将市电转化为直流电源,并送至功率模块(IPM)受驱芯片送来的控制信号控制,模块输出是受控的直流电源,受控直流电源输送给直流压缩机控制压缩机转速。

直流变频空调与交流变频空调相比,电源转换少一次,没有直流逆转为交流的过程提高了电源的功率,同时直流压缩机比交流压缩机效率高,因此直流变频效率高更节电。

直流变频压缩机转子为永磁体,自身产生磁力线与定子中绕组间的电流产生作用,实现压缩运转,由于转子没有绕阻,没有电流通过,因此,不会产生损耗,效率高。

交流变频压缩机的运转是靠定子绕组上通过的电流转子绕阻上的感应电流形成的磁力线的相互作用实现的,因此转子绕阻有电流通过,产生损耗,因此直流变频压缩机要比交流变频压缩机效率要高30%-50%。

直流变频空调器,控制系统中所有器件均同直流控制,不再需要多路整流装置,所有电气元件都可安装在室外机组中去,比采用交流变频技术的空调器节电20%。

变频空调变频原理:变频空调的核心是指变频压缩机(变频器)即通过改变电流的频率实现对压缩机转速的调节,从而实现控制室温波动的目的。

当空调高功率运转迅速,接近所设定温度后,压缩机便在低速转,低能耗状态运转,仅以所需的功率维持设定的温度,这样不但温度稳定,还避免了压缩机频繁的开开停停所造成的寿命衰减,而且耗电量大大下降,实现了高效节能普通直流变频空调的三大部件:直流变频压缩机、直流电机、变通控制芯片。

普通交流变频空调的三大部件:直流变频压缩机、普通PC电机、普通控制芯片。

数字直流变频空调是彩数字直流压缩思想内容的空调高效数字直流变频压缩机的独特优点在于它摒弃了普通压缩机原有的“交流电压——直流电压——变转速方式交流电机”的循环工作方式,采用先进的“交流电压——直流电压——变转速方式数字电机”控制技术,减少在工作中转变次数,使电能转化效率大大提高。

变频空调则依靠压缩机转速的快慢达到控制室温的目的,室温波动小,电能消耗少,其全过程度大大提高,而运用变频技术控制的空调,可根据环境温度自动选择制热、制冷和除湿运转方式,使居室在短时间内迅速达到所需要的温度,低转速、低能耗状态下以较小的温差波动,实现了快速、节能和舒适控温效果。

直流变频多联空调机组设备工艺原理

直流变频多联空调机组设备工艺原理

直流变频多联空调机组设备工艺原理1. 概述直流变频多联空调机组是目前应用较广泛的制冷设备之一。

其覆盖面积广,效率高,而且可通过多个室内机组连接实现分户控制。

本文将着重介绍直流变频多联空调机组的工艺原理。

2. 工艺原理(1)压缩机直流变频多联空调机组的核心部件是压缩机。

其工作原理为利用电动机带动轴的旋转,使压缩机内部的涡旋叶轮建立气压差,从而将气体压缩。

压缩机的型号及参数直接影响着机组的制冷量和耗电量。

(2)变频控制直流变频多联空调机组采用变频控制技术,即根据环境和用户需求的实时变化,自动调整压缩机的转速,调节制冷量。

变频控制可以显著提高机组的负载适应性,并可根据需求实现节能和静音运行。

(3)多联控制直流变频多联空调机组实现了多个室内机组通过同一外机共享冷源,实现分户控制。

其中的核心是通过电控组合技术,将室内机组与外机联通,实现自动调节。

3. 设备特点(1)高效节能采用直流变频控制技术,智能调节压缩机转速,避免机组一直处于全功率工作状态,提高机组的制冷效率,达到高效节能的效果。

(2)针对性控制在同一外机下,可根据不同室内空间情况进行针对性控制,实现所需制冷量的差异化调节,很大程度上满足了用户的精细化控制需求。

(3)方便维护空气过滤器可以进行自动清洗,从而延长机组的使用寿命,同时压缩机在工作过程中声音也非常小,保持室内环境安静,使用更加舒适。

4. 适用范围直流变频多联空调机组适用于大型建筑物和商场、办公室、酒店、别墅、医院等室内空间。

由于其节能,运行稳定,多联控制等特点,被广泛应用于商业大楼和住宅小区。

5. 总结直流变频多联空调机组作为目前应用较广泛的制冷设备之一,具有高效节能,针对性控制,方便维护等特点,广泛应用于大型建筑物和商业场所。

希望随着技术的不断革新,直流变频多联空调机组能够更好地满足用户个性化需求,更有效地实现节能环保。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

直流变频空调基本原理及结构
直流变频空调其关键在于采用了无刷直流电机作为压缩机,其控制电路与交流变频控制器基本一样。

(1)直流变频空调的基本原理
•直流变频概念
我们把采用无刷直流电机作为压缩机的空调器称为“直流变频空调”从概念上来说是不确切的,因为我们都知道直流电是没有频率的,也就谈不上变频,但人们已经形成了习惯,对于采用无刷直流压缩机的空调器就称之为直流变频空调。

•无刷直流电机
无刷直流电机与普通的交流电机或有刷直流电机的最大区别在于其转子是由稀土材料的永久磁钢构成,定子采用整距集中绕组,简单地说来,就是把普通直流电机由永久磁铁组成的定子变成转子,把普通直流电机需要换向器和电刷提供电源的线圈绕组转子变成定子。

这样,就可以省掉普通直流电机所必须的电刷,而且其调速性能与普通的直流电动机相似,所以把这种电机称为无刷直流电机。

无刷直流电机既克服了传统的直流电机的一些缺陷,如电磁干扰、噪声、火花可靠性差、寿命短,又具有交流电机所不具有的一些优点,如运行效率高、调速性能好、无涡流损失。

所以,直流变频空调相对与交流变频空调而言,具有更大的节能优势。

•转子位置检测
由于无刷直流电机在运行时,必须实时检测出永磁转子的位置,从而进行相应的驱动控制,以驱动电机换相,才能保证电机平稳地运行。

实现无刷直流电机位置检测通常有两种方法,一是利用电机内部的位置传感器(通常为霍尔元件)提供的信号;二是检测出无刷直流电机相电压,利用相电压的采样信号进行运算后得出。

在无刷直流电动机中总有两相线圈通电,一相不通电。

一般无法对通电线圈测出感应电压,因此通常以剩余的一相作为转子位置检测信号用线,捕捉到感应电压,通过专门设计的电子回路转换,反过来控制给定子线圈施加方波电压;由于后一种方法省掉了位置传感器,所以直流变频空调压缩机都采用后一种方法进行电机换相。

•直流变频空调与交流变频空调的电控区别
交流变频空调的变频模块按照SPWM调制方法,通过三极管的通断,给压缩机三相线圈同时通电,压缩机为一三相交流压机。

直流变频空调的变频模块每次导通二个三极管(A+、A-不能同时导通,B+、B-不能同时导通,C+、C-不能同时导通),两相线圈通以直流电,驱动转子运转,另一相线圈不通电,但有感应电压,根据感应电压的大小可以判断出转子的位置,进而控制绕组通电顺序。

直流变频相比交流变频多一位置检测电路。

下图为直流变频空调的电路原理图:
下图为直流变频空调压缩机各绕组电压控制例图
直流变频空调可分为两类,一类是只有压缩机采用无刷直流电机;二是不仅压缩机,还包括室内风机、室外风机都采用了无刷直流电机,而且制冷剂的调节方式也由毛细管变为电子膨胀阀,这就是全直流变频空调。

KFR-35GW/BP2Y,就是一款全数字直流变频空调(其中其压缩机更是采用了高性能的双转子直流变频压缩机)。

三. 变频空调电路分析
变频空调电控总体框图如下
概述:
室内电路与普通空调基本相同,仅增加与外机通讯电路,通过信号线“S”,按一定的通讯规则与室外机实现通讯,信号线“S”通过的为+24V电信号。

室外电路一般分为三部分:室外主控板、室外电源电路板、IPM变频模块组件。

电源电路板完成交流电的滤波、保护、整流、功率因素调整,为变频模块提供稳定的直流电源。

主控板执行温度、电流、电压、压机过载保护、模块保护的检测;压机、风机的控制;与室内机进行通讯;计算六相驱动信号,控制变频模块。

变频模块组件输入310V直流电压,并接受主控板的控制信号驱动,为压缩机提供运转电源。

1.通讯电路
•通讯规则:从主机(室内机)发送信号到室外机是在收到室外机状态信号处理完50毫秒之后进行,副机同样等收到主机(室内机)发送信号处理完50毫秒之后进行,通讯以室内机为主,正常情况主机发送完之后等待接收,如500毫秒仍未接收到信号则再发送当前的命令,如果1分钟(直流变频为1分钟,交流变频为2分钟)内未收到对方的应答(或应答错误),则出错报警;同时发送信息命令给室外,以室外机为副机,室外机未接收到室内机的信号时,则一直等待,不发送信号,通讯时序如下所示:
•电路分析
由于空调室内机与室外机的距离比较远,因此两个芯片之间的通信(+5V信号)不能直接相连,中间必须增加驱动电路,以增强通信信号(增加到+24V),抵抗外界的干扰。

下图为室内外通讯电路图,其中上部份为室内通讯电路,下部份为室外通讯电路。

二极管D1、电阻R1、R2、R47、电容C3、C4、稳压二极管CW1组成通讯电路的电源电路,交流电经D1半波整流,R1、R2限流后,R47电阻分流后,稳压二极管CW1将输出电压稳定在24V,再经C3、C4滤波后,为通信环路提供稳定的24V电压,整个通信环路的环流为3mA左右。

光耦IC1、IC2、PC1、PC2起隔离作用,防止通讯环路上的大电流、高电压串入芯片内部,损坏芯片,R3、R18、R21、R22电阻限流,将稳定的24V电压转换为3mA的环路电流,R23、R42电阻分流,保护光耦,D2、D5防止N、S反接。

当通信处于室内发送、室外接收时,室外TXD置高电平,室外发送光耦PC2始终导通,若室内TXD发送高电平“1”,室内发送光耦IC2导通,通信环路闭合,接收光耦IC1、PC1导通,室外RXD接收高电平“1”;若室内TXD发送低电平“0”,室内发送光耦IC2截止,通信环路断开,接收光耦IC1、PC1截止,室外RXD接收低电平“0”,从而实现了通信信号由室内向室外的传输。

同理,可分析通信信号由室外向室内的传输过程。

2.交流电源的滤波及保护
下图为室外电源电路板上的滤波及保护电路
该部分主要的功能是吸收电网中各种干扰,并抑制电控器本身对电网的电磁串扰,以及过压保护及防雷击保护。

FS1为延时保险丝,可以防止电控器的长时间过流或短路,同时,又可在输入电压过高时,与ZMR1一起保护后续电路免受冲击而千万损坏。

AS1、ZMR2共同组成防雷击保护电路。

C1、T1、C4、C5、C2组成有效的电磁干扰滤波器,该滤波器有双向作用,即能吸收电网对电控器的干扰,也能阻止电控器本身的谐波进入电网。

3.变频器高压直流供电部分
下图为室外电源电路板上的高压直流供电电路
该部分的功能是将交流输入整流滤波为300V左右的高压直流供给变频驱动部分作为主能源。

并将已畸变的电流波形校正减少高次滤波(以奇次为主)对电网的干扰。

并且提高功率因素。

PTC1、RL3组成延时防瞬间大电流电路,以防止上电初期对电容的过大的电流冲击,以免插入电源插头时,插头与插座间打火,如果室内外机通讯正常,延时3-5秒手,RL3
吸合。

整流桥堆DB1将交流整流为直流,该器件可能发生的故障有断路和短路,断路时引起的现象是压缩机启动后,转动一会即会停止,产生欠压保护;短路可引起的现象是用户的保险烧断或限电保护器动作。

C81-C83为主滤波电容,该电容有可能过太击穿,另外电解液干涸及使用环境温度过高均可使其损坏。

损坏分两种情况:失效(含断路)和短路,前者表现与桥堆断路相同,后者与桥堆短路相同。

DB2、C26、L1组成功率因素校正电路,此部分中DB2为故障关键点,该器件固定在散热铅型材上,其断路时与DB1现象相同,更换即可,短路则无明显表现,只是对电网易产生干扰,不影响变频空调的使用。

4.变频模块
如下图,P、N端接入300V高压直流电,CZ端子从主控板处接来控制信号,控制六个三极管的通断,以获得准确控制电压,U、V、W对压缩机输出控制电压,交流变频输出的为三相交流电,直流变频输出的为通电绕组不断改变的直流电。

<>
5.全直流风扇电机
美的全直流变频空调室内、外风扇电机使用的都是直流电机,以下为它们的接线图。

•室内直流风机
通过改变电压大小的方式来控制风机转速,Vc的电压范围在9~36V之间,电压越高,风机转速越高,电压越低,风机转速越低;+5V为风机内电路控制板的工作电压;
•室外直流风机
室外直流风机工作原理与直流压缩机基本相同,只是PWM电压波形形成电路做在了电机内;Vc为高压直流供电部分提供的直流电源,供风机绕组工作使用,300V左右,由于
用户电源电压有高有低,因而Vc实际在200V-375V之间;+15V电压为风机内电路板的工作电源电压;Vsp为风机转速控制信号,室外主控芯片发出的外风机风速控制信号为+5V的脉冲数字信号,经过数字/模拟转换电路,转换成最大电压+15V的模拟信号,即Vsp,控制电机内电路板以产生PWM电压波形;风速反馈信号为12脉冲/转,脉冲幅值+15V,因主控板芯片工作电压为+5V,因此需在电源板上将其转换成+5V的信号后,才能供给外主控芯片以检测外风机转数。
