混凝土简支系统梁式桥的结构与设计
桥要求相同。在斜板的支座附近应增设平行于支座轴线的分布钢筋，或将分布钢筋
向支座方向成扇形分布，过渡到平行于支承轴线
.
局部加强钢筋：
（1）平行于自由边的钢筋带：自由边上下层各设一条，直径为主钢筋直径，不少于三
根，并用箍筋箍牢。（2）钝角处加强钢筋：钝角两侧1.0m～1.5m边长的扇形面积内，
下层与钝角的平分线平行，上层与钝角平分线垂直。直径不小于12mm，间距100～
（1）宽度为肋宽的2~4倍，管道保护层≥60mm；
（2）全宽部分高加1/2斜坡区高≈（0.15~0.20）h，斜坡陡于45o。
说明：离锚固端一倍梁高逐渐加高，并加宽至与马蹄同宽。标准设计中，一般采用自第
一道内横隔梁向梁端逐渐变化的形式。
4．横隔梁布置
延伸至马蹄的加宽处、中部挖空
.
3.3.2 配筋构造

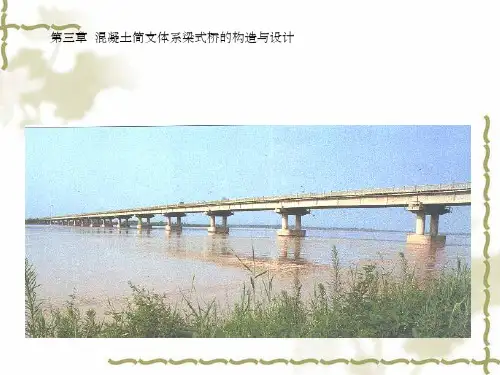

第三章 混凝土简支体系梁式桥的构造与设计
.
梁式桥的分类
（1）按承重结构横截面形式：板桥、肋梁桥、
箱型梁桥
（2）按受力特点：简支、连续和悬臂
（3）按施工方法：整体式、装配式、装配—
—整体式
(4)按桥跨结构相对厚度大小：板桥、梁桥
(5)按是否施加预应力：
.
混凝土梁式桥分类及特点
.
.
§3.1 简支板桥的构造与设计
（3）桥面板横向扣环接头
.
（4）桥面板的企口铰连接
做法：伸出连结钢筋
交叉弯制（或弯转套一根钢筋上）
层
优缺点：
.
局部钢筋网
浇砼铺装
3.3 装配式预应力混凝土简支梁桥的构造与设计
我国《桥规》明确指出：预应力混凝土简支梁桥的标准跨径不宜大于50m。
3.3.1 横截面设计
向支座方向成扇形分布，过渡到平行于支承轴线
.
局部加强钢筋：
（1）平行于自由边的钢筋带：自由边上下层各设一条，直径为主钢筋直径，不少于三
根，并用箍筋箍牢。（2）钝角处加强钢筋：钝角两侧1.0m～1.5m边长的扇形面积内，
下层与钝角的平分线平行，上层与钝角平分线垂直。直径不小于12mm，间距100～
（1）宽度为肋宽的2~4倍，管道保护层≥60mm；
（2）全宽部分高加1/2斜坡区高≈（0.15~0.20）h，斜坡陡于45o。
说明：离锚固端一倍梁高逐渐加高，并加宽至与马蹄同宽。标准设计中，一般采用自第
一道内横隔梁向梁端逐渐变化的形式。
4．横隔梁布置
延伸至马蹄的加宽处、中部挖空
.
3.3.2 配筋构造
第三章 混凝土简支体系梁式桥的构造与设计
.
梁式桥的分类
（1）按承重结构横截面形式：板桥、肋梁桥、
箱型梁桥
（2）按受力特点：简支、连续和悬臂
（3）按施工方法：整体式、装配式、装配—
—整体式
(4)按桥跨结构相对厚度大小：板桥、梁桥
(5)按是否施加预应力：
.
混凝土梁式桥分类及特点
.
.
§3.1 简支板桥的构造与设计
（3）桥面板横向扣环接头
.
（4）桥面板的企口铰连接
做法：伸出连结钢筋
交叉弯制（或弯转套一根钢筋上）
层
优缺点：
.
局部钢筋网
浇砼铺装
3.3 装配式预应力混凝土简支梁桥的构造与设计
我国《桥规》明确指出：预应力混凝土简支梁桥的标准跨径不宜大于50m。
3.3.1 横截面设计
混凝土简支梁桥施工工艺
第一节概述一、混凝土简支梁的制造方法简支梁：就地灌注法、工厂预制法。
1．就地灌注法就地灌注法是一种古老的制梁方法，在桥位处搭设支架和模板，在支架上浇筑混凝土，达到强度后拆除模板、支架，最终形成混凝土简支梁。
缺点：大量的模板和支架，在小跨径桥梁或交通不便的边远地区采用。
钢构件和万能杆件大量应用，在中、大型桥梁来制造混凝土简支梁。
例如，城市立交桥、高架桥，简支箱梁的制造大多采用就地灌注法就地灌注法的主要特点如下：(1)占用场地少，直接在现场浇筑成型；(2)无需大型起吊、运输设备；(3)桥梁整体性好；(4)工期长，施工质量不容易控制；(5)施工中的支架、模板耗用量大，施工费用高；(6)对预应力混凝土梁而言，由于混凝土的牧缩、徐变引起的应力损失大(7)在施工过程中，搭设支架会影响到排洪、通航。
1. 简支空心板梁施工2．箱梁施工施工过程：简支梁满堂架、外模板、内模板、浇筑。
主要特点：2．预制安装法预制安装法是指把提前做好的预制梁运输到施工现场，采用一定的架设方法进行安装、搭设。
施工过程：简支梁预制、运输和安装搭设三部分。
主要特点：(1)工场生产制作，构件质量好，有利于确保构件的质量和尺寸精度，采用机械化施工；(2)上下部结构平行作业，缩短现场工期；(3)有效利用劳动力，降低工程造价；(4)施工速度快，适用于紧急施工工程；(5)构件预制后，安装时已有一定龄期，减少混凝土收缩、徐变引起的变形。
二、混凝土简支梁制造工艺流程预制安装法制造混凝土简支梁工艺简单，混凝土简支梁的制造在工厂或者距建桥桥址不远的场地上完成。
待梁体制造完成并达到规定强度要求对运往桥址处进行架设即可。
就地现浇法制造混凝土简支梁的工艺则复杂一些，制梁工艺流程如图：第二节支架、模板的构造与计算一、支架、梁板的类型与构造1．支架的类型与构造支架按其构造分为立柱式、梁式和梁一柱式支架。
按材料可以分为木支架、钢支架、钢木混合支架和由万能杆件支架拼装而成的支架等。
混凝土简支梁桥上部结构 ppt课件
62
图5.1.17 装配式梁简支T梁横隔板扣环联结
63
（3）公路混凝土组合梁桥
1）公路混凝土组合梁桥的特点 2）公路混凝土组合梁桥的构造 3）公路混凝土组合梁桥的截面形式
64
1）公路混凝土组合梁桥的特点
组合梁桥也是一种装配式的桥跨结构，即用纵向水平缝将桥梁的梁 肋部分与桥面板(翼板)分隔开来，使单梁的整体截面变成板与肋的组合 截面。施工时先架设梁肋，再安装预制板(有时采用微弯板以节省钢筋)， 最后在接缝内或连同在板上现统一部分混凝土使结构连成整体。
(1)模板的类型和Байду номын сангаас造 （2）模板的要求
94
(1)模板的类型和构造
（Ⅰ）按制作材料分： ①木模板 ②钢模板 ③钢木结合模板 ④土模和砖模
（Ⅱ）按装拆方法分分： ①零拼式 ②分片装拆式 ③整体装拆式
95
（2）模板的要求
1)具有足够的强度、刚度和稳定性，能可靠地承受 施工过程中产生的各种荷载。
2)保证结构的设计形状、尺寸以及各部分相对位置的 正确性。
(a)优点 它不需要大型的吊装设备和开辟专门的预制场 地，梁体结构中横桥向的主筋不用中断，故其结构的整体 性能好。
(b)缺点 支架需要多次转移，使工期加长，如全桥多跨 一次性支架，则投入的支架费用又将大大增高。
89
(2) 预制安装法
它的优缺点恰与上一种方法相反，即：
(1)优点 桥梁的上、下部结构可以平行施工，使工期大 大缩短，无需在高空进行构件制作，质量容易控 制，可以集中在一处成批生产，从而降低工程成本。
36
37
38
39
40
41
42
43
3、钢筋构造
主钢筋 斜筋 箍筋 翼板横向钢筋 横梁钢筋 架立钢筋 分布钢筋 支座下局部加强钢筋
图5.1.17 装配式梁简支T梁横隔板扣环联结
63
（3）公路混凝土组合梁桥
1）公路混凝土组合梁桥的特点 2）公路混凝土组合梁桥的构造 3）公路混凝土组合梁桥的截面形式
64
1）公路混凝土组合梁桥的特点
组合梁桥也是一种装配式的桥跨结构，即用纵向水平缝将桥梁的梁 肋部分与桥面板(翼板)分隔开来，使单梁的整体截面变成板与肋的组合 截面。施工时先架设梁肋，再安装预制板(有时采用微弯板以节省钢筋)， 最后在接缝内或连同在板上现统一部分混凝土使结构连成整体。
(1)模板的类型和Байду номын сангаас造 （2）模板的要求
94
(1)模板的类型和构造
（Ⅰ）按制作材料分： ①木模板 ②钢模板 ③钢木结合模板 ④土模和砖模
（Ⅱ）按装拆方法分分： ①零拼式 ②分片装拆式 ③整体装拆式
95
（2）模板的要求
1)具有足够的强度、刚度和稳定性，能可靠地承受 施工过程中产生的各种荷载。
2)保证结构的设计形状、尺寸以及各部分相对位置的 正确性。
(a)优点 它不需要大型的吊装设备和开辟专门的预制场 地，梁体结构中横桥向的主筋不用中断，故其结构的整体 性能好。
(b)缺点 支架需要多次转移，使工期加长，如全桥多跨 一次性支架，则投入的支架费用又将大大增高。
89
(2) 预制安装法
它的优缺点恰与上一种方法相反，即：
(1)优点 桥梁的上、下部结构可以平行施工，使工期大 大缩短，无需在高空进行构件制作，质量容易控 制，可以集中在一处成批生产，从而降低工程成本。
36
37
38
39
40
41
42
43
3、钢筋构造
主钢筋 斜筋 箍筋 翼板横向钢筋 横梁钢筋 架立钢筋 分布钢筋 支座下局部加强钢筋
桥梁工程混凝土简支梁桥课件
绿色环保 环保理念在桥梁工程中越来越受到重视。未来，桥梁设计将更多地考虑生态环保因素，比如采用环保材 料、优化设计以减少能源消耗、引入绿化植被等，实现桥梁工程与环境的和谐共生。
学习建议与拓展阅读
学习建议
首先，建议学习者要扎实掌握桥梁工程 的基本理论，理解简支梁桥的工作原理 和设计方法。其次，要关注桥梁工程领 域的新技术、新材料和新方法，保持学 习和探索的热情。最后，通过参与实际 工程项目，将理论知识与实践相结合， 提升解决实际问题的能力。
结构设计案例分析
结构设计参数选择
针对某一具体的桥梁工程，进行混凝土简支梁桥的结构设计，包括截面尺寸、钢 筋配筋、混凝土强度等级等参数的选择，以满足承载能力和使用寿命的要求。
结构分析验证
通过对混凝土简支梁桥进行结构分析，如有限元模拟、荷载试验等，验证设计的 合理性和可靠性，确保桥梁在正常使用条件下具有足够的安全度。
• 某铁路混凝土简支梁桥采用体外预应 力法加固，提高桥梁承载能力和耐久
性。
通过以上内容的学习与实践，可以更好 地掌握混凝土简支梁桥的维护与加固技 术，为保障桥梁安全、提升桥梁性能提
供有力支持。
知识总结与回顾
结构设计原理
桥梁工程混凝土简支梁桥的设计依赖于稳固的结构设计原理，涉及到荷载分析、结构分 析和设计等内容。在学习过程中，我们深入了解了如何根据不同的地质条件和荷载要求， 进行合理的梁桥设计。
施工技术与方法
施工技术和方法对于桥梁的建造同样具有重要意义。课程中，我们学习了包括模板工程、 钢筋工程、混凝土工程等关键施工环节的技术要求和操作方法，熟悉了桥梁施工的工艺流 程。
桥梁性能检测与评估
桥梁的安全性和耐久性是其最重要的性能指标。通过对桥梁性能检测与评估的学习，我 们了解了如何进行桥梁的荷载试验、无损检测以及结构性能评估，以确保桥梁的安全使用。
学习建议与拓展阅读
学习建议
首先，建议学习者要扎实掌握桥梁工程 的基本理论，理解简支梁桥的工作原理 和设计方法。其次，要关注桥梁工程领 域的新技术、新材料和新方法，保持学 习和探索的热情。最后，通过参与实际 工程项目，将理论知识与实践相结合， 提升解决实际问题的能力。
结构设计案例分析
结构设计参数选择
针对某一具体的桥梁工程，进行混凝土简支梁桥的结构设计，包括截面尺寸、钢 筋配筋、混凝土强度等级等参数的选择，以满足承载能力和使用寿命的要求。
结构分析验证
通过对混凝土简支梁桥进行结构分析，如有限元模拟、荷载试验等，验证设计的 合理性和可靠性，确保桥梁在正常使用条件下具有足够的安全度。
• 某铁路混凝土简支梁桥采用体外预应 力法加固，提高桥梁承载能力和耐久
性。
通过以上内容的学习与实践，可以更好 地掌握混凝土简支梁桥的维护与加固技 术，为保障桥梁安全、提升桥梁性能提
供有力支持。
知识总结与回顾
结构设计原理
桥梁工程混凝土简支梁桥的设计依赖于稳固的结构设计原理，涉及到荷载分析、结构分 析和设计等内容。在学习过程中，我们深入了解了如何根据不同的地质条件和荷载要求， 进行合理的梁桥设计。
施工技术与方法
施工技术和方法对于桥梁的建造同样具有重要意义。课程中，我们学习了包括模板工程、 钢筋工程、混凝土工程等关键施工环节的技术要求和操作方法，熟悉了桥梁施工的工艺流 程。
桥梁性能检测与评估
桥梁的安全性和耐久性是其最重要的性能指标。通过对桥梁性能检测与评估的学习，我 们了解了如何进行桥梁的荷载试验、无损检测以及结构性能评估，以确保桥梁的安全使用。
第6讲第五章钢筋混凝土简支板桥(下)及T梁桥构造
简支T梁桥
简支T梁桥
（2）肋宽
• 作用：抗剪 • 考虑：尽量薄 • 屈曲稳定 施工可能 • 肋宽：0.15～0.20m （一般） • 0.16～0.24m （加大保护层厚度） 标准图肋宽：0.18m
同济大学版权
简支T梁桥
2、横隔梁尺寸
简支T梁桥
• • • • • • •
（1）高度： 3 中横隔梁： 4 主梁高 端横隔梁：①方便安装支座——下缘提高 ②稳定——与主梁同高 （2）肋宽： 0.12～0.16m 上宽下窄、内宽外窄——脱模
简支T梁桥
同济大学版权
简支T梁桥
简支T梁桥
（二）主要尺寸
1、主梁 2、横梁 3、翼板
1、主梁
• • • • • • （1）梁高 考虑：跨径、活载、主梁间距、经济 经济：跨径=10～20m的T梁 1 1 ( ~ 梁高= 11 16 )l 小跨←→大跨 标准图梁高： 10m—0.9m；13m—1.1m； 16m—1.3m；20m—1.5m
简支T梁桥
简支T梁桥
简支T梁桥
同济大学版权
简支T梁桥
（一）构造布置
简支T梁桥
• 1、主梁布置——用几片梁←→主梁间距，图。 • 影响到：材料用量 • 吊重 • 翼板刚度 • 主梁间距：1.5～2.2m → 1.6、2.0、2.2
2、横隔梁布置
• • • • • • • • • • • 作用：横向整体性、横向刚度 要求：刚度 缺点：施工麻烦 端横隔梁的作用： 有利于制造、运输、安装时的稳定 能显著增强全桥的整体性 → 必须设 中横隔梁的作用： 荷载横向分布均匀 减少翼缘板接缝开裂 → 跨径＞13m，宜设，1～3道，即5～8m一道
简支T梁桥
4、钢筋构造
混凝土简支梁桥
5.1.5钢筋布置
（2）钢筋混凝土简支梁桥钢筋布置
1)装配式板桥 装配式板桥中板的钢筋构造，N1为受力钢筋，N2为架立钢筋，
N3、N4为箍筋， N5、N6为铰缝连接钢筋。板内钢筋均为直线钢 筋，箍筋保证抗剪强度。
5.1.5钢筋布置
（2）钢筋混凝土简支梁桥钢筋布置 2) 装配式T形梁桥 标准跨径20m的装配式T形梁的钢筋构造：
5.1.6钢筋布置
（2）装配式T梁的连接
2)扣环式接头 强度可靠、整体性好。
5.1.6钢筋布置
（3）桥面板的企口铰连接
钢筋混凝土T梁桥, 钢板式连接的翼板之间整体性差,只能作为 铰接悬臂板处理。装配式T梁标准设计中所采用的连接方式：将悬 臂板端部连接起来做成企口铰接。
5.2 行车道板计算
细集料混凝土填入铰内， 捣实形成混凝土铰； ②在铰缝内设置钢筋骨架， 与预制板内伸出的钢筋 绑扎在一起，浇筑混凝 土形成企口铰。 铰缝的上口宽度一般在 8～10cm，铰槽深度约 为预制板高的2/3。
5.1.6钢筋布置
（1）装配式板桥的横向联系
保证传递横向剪力,使各块板共同参与受力
2)钢板连接 构造:
外悬臂端厚度≥10cm，现浇纵缝厚度≥14cm。
（5）下翼缘尺寸
钢筋混凝土简支T梁，下翼缘与肋板等宽，预应力混凝土 T梁下翼缘做成马蹄形。
马蹄占截面总面积的1020％
马蹄总宽度约为肋宽的24倍，并注意马蹄部分（特别是斜坡 区），管道保护层不宜小于60mm。
下翼缘高度加1/2斜坡区，高度约为梁高的（0.150.20） 倍，斜坡宜陡于45。
预应力筋弯起的益处
符合弯矩变化的规律 提高梁的抗剪能力 分散锚固，减小锚固区应力集中
4) 装配式预应力混凝土梁的构造示例（L=30m，汽-20，挂-100）
第五章 混凝土简支梁桥
装配式斜板桥的钢筋布置与正交板有所不同。下 图为斜交角30°时斜板的顶层、底层钢筋布置，其 余钢筋布置与正交板相同。
图为标准跨径16m的后张预应力混凝土简支空心 板的截面和预应力筋布置图。板高为0.75m，采用 C40混凝土预制，两肋下部各布置2束钢绞线，每束由 6根Φ15钢绞线组成。《公路桥涵标准设计》中采用 强度等级为1570MPa的钢绞线，目前工程中较多采用 强度等级为1860MPa的钢绞线，在设计中作等效替换 即可。在顶板和底板布置有48的纵向钢筋以增强板的 抗裂性。箍筋在板端加密，以承受剪力。
(3)在均布荷载作用下，当桥轴线方向的跨长相同 时，斜板桥的最大跨内弯矩比正板桥要小，跨内纵向 最大弯矩或最大应力的位置，随斜交角 φ的变大而由 中央向钝角方向移动。图表示在满布均布荷载时，跨 内最大弯矩位置沿板宽的变化曲线，由图可知，当斜 交角φ在15°以内时，可以近似地按正交板桥计算， 因此《公路钢筋混凝土及预应力混凝土桥涵设计规范》 (JTG D62—2004)便作了这样的规定。
3．整体式斜交板桥的受力特点与构造
在桥梁建设中，由于桥位处的地形限制、或由于 路线线形的要求而将桥梁做成斜交。斜交板桥的桥轴 线与支承线的垂线呈某一夹角，此角称作斜交角φ。 斜板桥的受力状态是很复杂的，迄今尚无力学经典解 答，多借助计算机以求得数值解。为了对斜板桥的受 力性能有个定性的了解，以便从构造上予以保证，这 里只作简单介绍。
2．钢筋构造 截面配筋应依据计算的纵、横弯矩来定，主钢筋直径 应不小于12mm，间距应不大于200mm，一般也不宜小于 70mm；由于汽车荷载在板边缘的分布范围比跨中小，因而 两侧各1／6板宽范围内的主筋宜较中间板带增加15％。图 为整体式简支板桥的构造图。其标准跨径6m，桥面净宽 8.5m(与路基同宽)，两边有0.25m的安全带，计算路径为 5．69m，板厚320mm，约为跨径的1／18。纵向主筋采用 Φ20，在跨径两端l／4—1／6的范围内呈30°弯起；分布 钢筋采用Φ10，按单位板宽上主筋面积的15％配置。
混凝土简支梁桥构造与设计
M中=+0.7M0 M支=-0.7M0
式中： M0=M0p + M0g M0p—— 1m宽简支板条的跨中活载弯矩 M0g —— 1m宽简支板条的跨中恒载弯矩
第40页/共42页
1m宽简支板条的跨中汽 车荷载弯矩：
M cp
1
P
8a
(l
b1 ) 2
1m宽简支板条的跨中结 构自重弯矩：
M cg
1 gl 2 8
第23页/共42页
2）横隔梁横向连接构造 横隔梁常用的横向连接有钢板焊接联接和扣环联接。
图5-21 装配式横隔板横向联接构造
第24页/共42页
混凝土简支箱形梁桥 （1）箱形梁的特点
1）箱形梁不适用于钢筋混凝土简支梁桥，但适用于全截面参与受力的预应力混 凝土梁桥。
2）箱形截面梁抗扭能力比较大。 3）箱梁横向抗弯刚度大，对预施应力、运输、安装阶段单梁的稳定性要比T梁 好得多。
第4页/共42页
装配式简支板桥的构造 （1）总体构造
1）截面形式 1)实心板桥
2)空心板桥
图5-3 空心板截面形式
第5页/共42页
图5-4 空心板
第6页/共42页
图5-5 空心板
第7页/共42页
图5-6 空心板
第8页/共42页
图5-7 空第心9板页/共42页
（2）板间横向连接构造 横向连接方式有企口混凝土铰联接和钢板焊接联接。
及理论分析主梁抗扭刚度较大）
跨中弯矩
M中=+0.5M0
支点弯矩
M支=-0.7M0
式中：
M0=M0p + M0g
M0p—— 1m宽简支板条的跨中活载弯矩
M0g ——
1m宽简支板条的跨中恒载弯矩
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥面宽度：整体式路基为： 2 ×（ 0.5+ 净 10.75 +0.75 ） 米；
分离式路基为（0.5+净11.25 +0.5）米； 爬坡加宽段路基为：2×（0.5+净12.25 +0.75）米。 桥面横坡：2% 斜交角度：0° 地震烈度：按Ⅵ度设防。
主梁片数：5、6片 预制梁高：2.4米；组合梁高：2.55米 预制梁安装重量： 边跨中梁 988.3KN ，边 跨边梁 1003.9KN ；中跨中梁 975.8KN ，中 跨边梁991.4KN。
铰接接头只能承受剪力
装配式T形梁桥板面铰接接头钢筋布置
横隔梁常用得横向连接
钢板焊接连接
钢筋环扣连接
贵阳至遵义公路扎佐至南北段改扩建工程桥
预应力混凝土T型组合梁 跨径：40m（先简支后结构连续） 设 计 荷 载： 公路Ⅰ级 桥宽（整体式路基）：24.5m 桥宽（分离式路基）：12.25m
设计标准 设计荷载：公路—Ⅰ级
谢谢观赏
普通钢筋：钢筋采用 Q235 、 HRB335 钢筋， 其 标 准 应 符 合 GB13013-1991 和 GB14991998 的规定、钢板采用 A3 钢板（ GB70088）。 桥面铺装：10cm沥青砼铺装。
设计要点
按部分预应力混凝土 A 类构件设计。 主梁由预制混凝土 T 梁和现浇桥面 板组合而成，其共同参与受力，采 用先简支后结构连续。
主梁计算按组合截面分阶段考虑。整体化桥 面现浇层未达到设计标号前，按预制梁独自 承受主梁内力计算；在桥面系、汽车等荷载 作用下（成桥运营状态）按预制梁、湿接缝 及整体化现浇桥面层共同承受主梁内力计算。 钢 束 锚 下 控 制 应 力 为 0.75 fpk =1395MPa （墩顶）、0.70 fpk =1302MPa（跨中）， 未计入预应力钢筋与锚圈口之间的摩擦损失。
