电子工艺实习是工艺性和实践性为主的专业技术基础课，是技能实习，学生通过学习和培训，了解安全用电知识，学会安全操作规程，同时，学生也了解常用元器件及材料的类型、型号和符号，主要性能和一般选用原则以及各类元器件的测量方法。
熟悉电子装接工艺的基本知识和要求，掌握电子产品的手工焊接、装配、调试技术。
初步学会用EDA技术设计电路原理图。
了解电子设计自动化技术，表面贴装技术和其它新技术、新工艺等。
最后，学生通过动手制作稳压电源充电器机等电子产品，直接接触到初步的生产技术实践，将电子工艺的基本知识和操作技能紧密联系起来，达到电子工艺实习的目的，并为后续实践课程打下基础。
课程内容
1、安全用电
2、焊接技术
3、常用元器件识别与测量
4、电子产品的装配、调试与检测
5、EDA技术（Protel99SE的设计）
一、安全用电
1、实验室用电常识
1)不用潮湿的手接触电器。
2)电源裸露部分应有绝缘装置(例如电线接头处应裹上绝
缘胶布)。
3)所有电器的金属外壳都应保护接地。
4)实验时，应先连接好电路后才接通电源。
实验结束时，
先切断电源再拆线路。
5)修理或安装电器时，应先切断电源。
6)不能用试电笔去试高压电。
使用高压电源应有专门的防
护措施。
7)如有人触电，应迅速切断电源，然后进行抢救。
8)测量绝缘电阻可用兆欧表。
9)在需要带电操作的低电压电路实验时用单手比双手操作
安全
10)电动工具上标有“回”表示双重绝缘。
11)实验室内的明、暗插座距地面的高度一般不低于0.3米
12)在潮湿或高温或有导电灰尘的场所，应该用超低电压供
电。
在工作地点相对湿度大于75%时，属于危险、易触电环境。
2、人身安全
（1）触电危害
电流对人体的伤害类型可分为两大类：电击和电伤。
电击是电流通过人体内部，破坏人的心脏，神经系统、肺部的正常工作造成的伤害。
由于人体触及带电的导线、漏电设备的外壳或其他带电体，以及由于雷击或电容放电，都可能导致电击。
电伤是电流的热效应、化学效应或机械效应对人体造成的局部伤害，包括电弧烧伤、烫伤、电烙印、皮肤金属化、电气机械伤害、电光眼等不同形式的伤害。
(2) 人体不同情况下的电阻
一般在干燥环境中，人体电阻大约在2kΩ左右；皮肤出汗时，约为lkΩ左右；皮肤有伤口时，约为800Ω左右。
人体触电时，皮肤与带电体的接触面积越大，人体电阻越小。
一般认为干燥的皮肤在低电压下具有相当高的电阻，约10万欧。
当电压在500－1000伏时，这一电阻便下降为1000欧。
表皮具有这样高的的电阻是因为它没有毛细血管。
手指某部位的皮肤还有角质层，角质层的电阻值更高，而不经常摩擦部位的皮肤的电阻值是最小的。
皮肤电阻还同人体与体的接触面积及压力有关。
当表皮受损暴露出真皮时，人体内因布满了输送盐溶液的血管而个有很低的电阻。
一般认为，接触到真皮里,一只手臂或一条腿的电阻大约为500欧。
因此，由一只手臂到另一只手臂或由一条腿到另一条腿的通路相当于一只1000欧的电阻。
假定一个人用双手紧握带电体，双脚站在水坑里而形成导电回路，这时人体电阻基本上
就是体内电阻约为500欧。
一般情况下，人体电阻可按1000－2000欧考虑。
焊接技术
一、焊接技术与锡焊
二、焊接机理
三、焊接工具与材料1、电烙铁2、焊料3、焊剂
四、手工焊接基本操作——五步焊接法
五、手工锡焊技术要点
1、锡焊的基本条件
．焊件可焊性
不是所有的材料都可以用锡焊实现连接的，只有一部分金属有较好可焊性（严格的说应该是可以锡焊的性质），才能用锡焊连接。
一般铜及其合金，金，银，锌，镍等具有较好可焊性，而铝，不锈钢，铸铁等可焊性很差，一般需采用特殊焊剂及方法才能锡焊。
2．焊料合格
铅锡焊料成分不合规格或杂质超标都会影响焊锡质量，特别是某些杂质含量，例如锌，铝，镉等，即使是0．001％的含量也会明显影响焊料润湿性和流动性，降低焊接质量。
再高明的厨师也无法用劣质的原料加工出美味佳肴，这个道理是显而易见的。
3．焊剂合适
焊接不同的材料要选用不同的焊剂，即使是同种材料，当采用焊接工艺不同时也往往要用不同的焊剂，例如手工烙铁焊接和浸焊，焊后清洗与不清洗就需采用不同的焊剂。
对手工锡焊而言，采用松香和活性松香能满足大部分电子产品装配要求。
还要指出的是焊剂的量也是必须注意的，过多，过少都不利于锡焊。
4。
焊点设计合理
合理的焊点几何形状，对保证锡焊的质量至关重要，在一个焊点上，焊锡既不能过多，因为不能过少，过多或者过少都有可能引起元件的故障。
1、手工锡焊要点
以下几个要点是由锡焊机理引出并被实际经验证明具有普遍适用性。
1．掌握好加热时间
锡焊时可以采用不同的加热速度，例如烙铁头形状不良，用小烙铁焊大焊件时我们不得不延长时间以满足锡料温度的要求。
在大多数情况下延长加热时间对电子产品装配都是有害的，
2．保持合适的温度
保持烙铁头在合理的温度范围。
一般经验是烙铁头温度比焊料熔化温度高50℃较为适宜。
理想的状态是较低的温度下缩短加热时间，尽管这是矛盾的，但在实际操作中
（1）元器件有缺憾
（2）技术要求高
（3）开初投资大
5、组成
（1）SMT是将表面元器件贴装到PCB上，经过整件加热实现电子元器件互联。
元器件／印制板SMC／SMD SMB
SMT 工艺点胶印刷波峰焊／再流焊
设备印刷／贴件／焊接／检焊
6、SMT的应用
（1）尺寸小，版面空间受限制
（2）要求容纳大数量的存储器
（3）要求重量轻
（4）能够接纳几个大型、高引脚数的复杂IC，如ASIC （5）能够在高频与高速下工作
（6）对电磁兼容性要求高，抗EMI（电磁）和RFI（射频）（7）具有自动化大批量生产前景
7、表面安装技术的几个关键方面
（1）表面安装元器件
（2）表面安装印制电路板
（3）表面安装工艺
（4）表面安装设备
（5）表面安装材料
（6）测试技术
SMT焊接质量
♦ SMT典型焊点SMT
焊接质量要求同THT基本
相同，要求焊点的焊料的
连接面呈半弓形凹面，焊
料与焊件交界处平滑，接
触角尽可能小，无裂纹、
针孔、夹渣，表面有光泽
且平滑。
EDA介绍，protel99介绍
Protel99SE是Protel公司近10年来致力于Windows平台开发的最新结晶，能实现从电学概念设计到输出物理生产数据，以及这之间的所有分析、验证和设计数据管理。
因而今天的Protel最新产品已不是单纯的PCB（印制电路板）设计工具，而是一个系统工具，覆盖了以PCB为核心的整个物理设计。
最新版本的Protel软件可以毫无障碍地读Orcad、Pads、Accel(PCAD)等知名EDA公司设计文件，以便用户
顺利过渡到新的EDA平台。
Protel99 SE共分5个模块，分别是原理图设计、PCB设计（包含信号完整性分析）、自动布线器、原理图混合信号仿真、PLD设计。
总结
（1）学习的目的、意义。
它是工程实践类课程，不仅学习理论知识，还学习工艺知识，工艺技术，操作技能，仪表测量等，为之后的电子技术应用，电工实习，打下初步基础，为以后应用这门技术做铺垫
（2）学习这门课的体会。
理论联系实际，学习许多新的知识、技术、技能。
掌握现代技术、技能，计算机辅助设计，画电路原理图等。
提高分析和解决问题的能力，提高动手能力和工程实践能力，培养创新思维和创新能力，培养科学的工作作风。
电子工艺实习课程介绍
课程内容与安排
焊接技术
掌握手工焊接、机器焊接等焊接 技术，了解焊接原理及工艺要求 。
电子元器件识别与检测
学习常用电子元器件的识别、性 能参数及检测方法。
印制电路板设计与制作
学习PCB设计基础知识，掌握 PCB设计软件的使用，了解PCB 制作工艺。
功能验证
按照产品设计要求，对电路板 上的各项功能进行逐一验证， 确保其实现预期的功能。
调试记录
在调试过程中，要详细记录各 项测试数据和结果，为后续的
产品改进和维修提供参考。
06
课程总结与展望
Chapter
课程重点回顾
电子工艺基础知识
包括电子元器件的识别与检测、电子焊接技 术、电子测量技术等。
嵌入式系统入门
电子产品装配与调试
学习电子产品装配工艺，掌握常 用调试方法和技巧。
电子工艺综合实践
完成一个综合性电子工艺项目， 将所学知识应用于实践。
实习目标与要求
01
掌握基本电子工艺 知识和实践技能， 能够独立完成电子 产品的装配和调试 。
02
了解电子工艺的前 沿技术和发展趋势 ，增强创新意识和 实践能力。
03
将多个电子元件集成在一块硅片 上，实现特定功能。
三极管
具有放大电流的功能，是电子电 路的核心元件。
二极管
具有单向导电性，可将交流电变 为直流电。
元器件识别方法与技巧
01
02
03
通过外观识别
不同元器件有不同的外观 特征，如电阻的色环、二 极管的箭头等。
通过标识识别
元器件上通常会印有型号 、规格等标识，可通过查 询资料识别。
电子工艺个人实习报告范文(34篇)
电子工艺个人实习报告范文（34篇）电子工艺个人实习报告范文篇33一、实习目的电工电子实习的主要目的是培养学生的动手能力。
对一些常用的电子设备有一个初步的了解，能够自己动手做出一个像样的东西来。
电子技术的实习要求我们熟悉电子元器件、熟练掌握相关工具的操作以及电子设备的制作、装调的全过程，从而有助于我们对理论知识的理解，帮助我们学习专业的相关知识。
培养理论联系实际的能力，提高分析解决问题能力的同时也培养同学之间的团队合作、共同探讨、共同前进的精神。
二、实习器材（1）电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30w，烙铁头是铜制。
（2）螺丝刀、镊子等必备工具。
（3）锡丝：由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。
（4）两节5号电池。
（5）收音机（调频、调幅收音机实验套件及贴片调频收音机实验套件）。
三、实习内容第一部分：调频、调幅收音机的组装制作。
这是本次实习的主要环节。
实习第一天拿到器材后我们并没有直接做。
先是听指导老师详细讲解各器件的用途与组装方法以及实习中用到的工具的使用及安全知识教育。
之后我们组成员就真正进入到电子技术实习的操作中去了，以前虽然接触过电烙铁，但毕竟没有实际操作过，总是怀有几分敬畏之心。
而电子电路主要是基于电路板的，元器件的连接都需要焊接在电路板上，所以焊接质量的好坏直接关系到以后制作收音机的成败。
因此对电烙铁这一关我们是不敢掉以轻心的。
元器件的识别：电路板上涉及到很多元件，二极管，三极管，电阻，电容（瓷片电容、电解电容），变压器等等。
电阻需要按色环来区别其电阻值，二极管，电解电容器的负极，三极管的三个引脚连接顺序等等有许多注意事项。
瓷片电容两只引脚长度相等使用时不考虑正负极，其电容值标于电容器上。
如果不细心辨别，很可能出现不必要的麻烦。
好在我们组的都比较细心，在大家的合作下很快我们就有了一个初步的成果，远走在其他组的前面，这让我们很自豪。
精选电子工艺实习报告范文六篇
精选电子工艺实习报告范文六篇电子工艺实习报告篇1一、实验时间：—6—7至—6—11二、实验室名称： 8A—107三、实验目的：电子工艺实习的主要目的就是培养我们的动手能力，对电子元器件的识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验。
有助于我们对理论知识的理解，帮助我们学习专业知识。
使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。
同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。
四、实习内容：（1）学习识别简单的电子元件与电子线路；（2）学习并掌握收音机的工作原理；（3）按照图纸焊接元件，组装一台收音机，并掌握其调试方法。
五、实验原理：天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。
同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。
中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。
音频信号通过功率放大之后，就可送至扬声器发声了。
天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率较外来高频信号高一个固定中频，我国中频标准规定为465KHZ）一起送入变频管内混合变频，在变频级的负载回路（选频）产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。
再经低放，功率放大后，推动扬声器发出声音。
六、实验器材电烙铁、螺丝刀、松香、锡、钳子和镊子等必备工具。
元器件：A。
线路板、 B。
滤波器（有三个脚）、C。
线圈：包括D53。
5T，D310。
5T，D314。
5T、D。
中周：包括：粉周、红周、黄周、E。
电感、F。
二极管、G。
电容、瓷片电容、 H。
电子工艺实习
电子工艺实习
电子工艺实习通常是指在电子制造工厂或研发机构进行的实习活动，主要涉及电子产品的生产工艺过程和技术操作。
具体的实习内容可以包括以下几个方面：
1. 设备操作和维护：学习和熟悉各种电子制造设备的使用方法，包括半导体工艺设备、表面组装设备、光刻设备等，学习设备的调试、维护和故障排除技术。
2. 工艺流程：学习和了解电子产品的生产工艺流程，包括薄膜沉积、干法和湿法腐蚀、光刻、薄膜刻蚀等过程，通过实际操作和观察，了解各个工艺步骤的关键参数和操作要点。
3. 质量控制：学习和参与电子产品的质量控制过程，包括产品测试、检验和追溯等环节，掌握质量控制的基本方法和标准。
4. 工程项目：参与电子工艺相关的工程项目，如新产品的试制、工艺改进方案的实施等，学习电子工艺相关的项目管理和团队合作能力。
5. 工作安全和环境保护：学习和遵守电子制造过程中的安全操作规程和环境保护要求，积极参与工作场所的安全和环保监督。
电子工艺实习对于学生提高电子工艺操作技能、了解电子制造行业的实际情况和技术发展趋势等方面都有重要的作用，也可以帮助学生更好地理解课堂上学到的理论知识，并为将来从事相关专业工作打下基础。

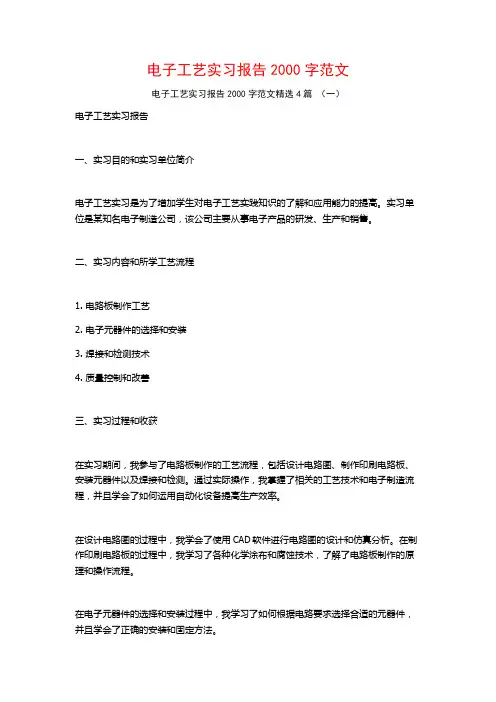

电子工艺实习报告2000字范文4篇
