自行车测速测速操作说明
BSQUARE码表详细操作中文说明书
BSQUARE码表详细操作中文说明书【输入键S】左键输入键S 承诺您输入并确认数据，并删除数据值等...【功能键M】右键功能键M承诺您操纵菜单和进行设置等...-------------【表面符号】-----------【工具】讲明预设的爱护保养的路程间隔已到，提醒该进行保养了。
【Scan】骑行数据连续循环显示的符号。
【KMH】路程数据使用的是KM制。
【MPH】路程数据使用的是英里制。
【箭头】显示当前速度与平均速度的大小对比。
【以下编号对应讲明书中的编号，是和码表显示的图片对应的，详见本文档末端图片】1.0 正常显示状态-------------【差不多设置】-----------【在Total ODO 显示界面中按住S键5秒，进入差不多设置菜单】2.0-2.3 语言(ENGL英文)按M键滚动查看可用的语言。
2.4 按S键选择所需的语言。
3.0-3.2 公里/英里(SET KM)按M键切换公里制、英里制，按S键确认您的选择，那个地点默认是公里。
4.0-4.4 车轮周长(SET WS)5.0-5.2 总里程(SET ODO)按M键进行总里程初始数值的设定。
数值设置方法同(4.0)。
6.0-6.2 爱护间隔设定(按路程计) (SERVIC)那个是设定爱护保养的路程间隔的，达到那个路程时，码表会显示一个"工具"符号来进行提示。
数值设置方法同(4.0)。
7.0 更换电池(batt YES change ) (关机后会暂停走时！复原后连续走时)为了幸免更换码表电池时数据丢失，请先进入“电池更换模式”。
在Total ODO 显示界面中按住S键5秒，进入差不多设置菜单。
按S键跟着设置项来到“batt change”，按M键进行确认会自动关机。
如此在拆除电池后，码表中的数据大约还能保持30秒。
8.0 体重(SET-KG)8.1-8.4 先按M键选择使用千克依旧英镑作为单位，按S键确认。
数值设置方法同(4.0)。
多功能自行车测速仪 说明书
多功能自行车测速仪目录一、产品设计背景 (2)二、产品功能简介 (2)三、系统硬件设计 (3)四、MCU软件设计 (8)五、上位机软件bike V1.0设计 (8)六、产品实物及测试 (10)6．1<测速模式> (13)6．2<数据传输> (14)6．3<其它功能> (15)6．4<退出系统> (16)七、结语 (16)附录1 电路图 (17)附录2 源程序 (18)多功能自行车测速仪使用说明书一、产品设计背景随着人们生活水平的逐渐提高，人们对于生活质量的要求也日益增加，尤其是对健身的要求。
自行车在中国普遍作为代步工具。
而在国外，自行车却是一项十分受欢迎的健身运动。
因为它无污染，价位低廉，老少皆宜。
而且在运动过程中可以充分享受到大自然，对于忙碌的现代人来说，无疑是一种较好的放松方法。
在中国这种情况也在慢慢发生变化。
因此爱好自行车运动的人十分学要一款能测速的装置，以知道自己的运动情况。
并根据外界条件，如温度，风速等进行适当的调节，已达到最佳运动的效果。
而对于自行车运动员来说，最为关心的莫过于一段时间内的训练效果。
因为教练要根据一段时间内运动员的训练效果进行评估，从而进行适当的调整已使运动员达到最佳的状态。
因此需要一种装置进行对训练中各种参数的测定记录。
本作品就是针对此而设计的。
二、产品功能简介⒈对自行车进行实时速度的测量。
显示出速度值。
⒋显示当前日期时间，可以任意设定当前工作时间。
⒌显示行车里程，运动时间。
⒍可以自行设定采样频率⒏配套软件bike v1.0可以将本次运动的速度绘制成速度曲线，以供参考。
并可以将数据转存入数据库保存以备日后查询使用⒐配套软件bike v1.0充分考虑到广大自行车爱好者对于自行车运动的热衷，因此加入了对自行车运动的介绍，当今流行车型的简介以及进行自行车运动的注意事项和自行车旅行的相关知识。
并会逐渐对该软件加以升级，使其功能更加完善，以满足广大使用者的需求。
自行车码表调整方法

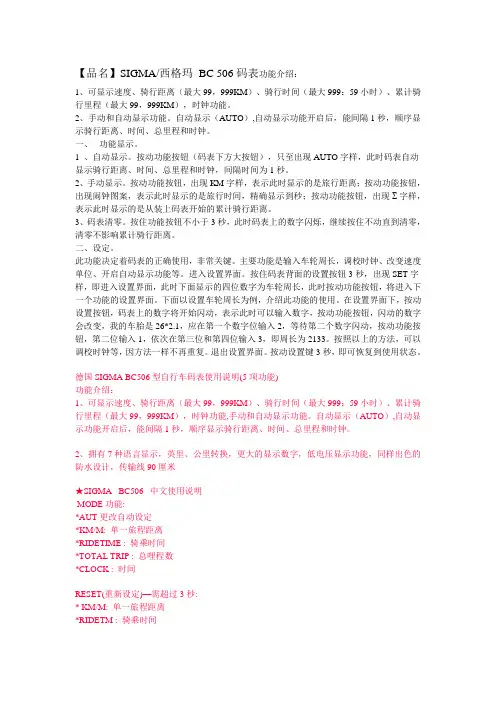

【品名】SIGMA/西格玛BC 506码表功能介绍：1、可显示速度、骑行距离（最大99，999KM）、骑行时间（最大999：59小时）、累计骑行里程（最大99，999KM），时钟功能。
2、手动和自动显示功能。
自动显示（AUTO）,自动显示功能开启后，能间隔1秒，顺序显示骑行距离、时间、总里程和时钟。
一、功能显示。
1 、自动显示。
按动功能按钮（码表下方大按钮），只至出现AUTO字样，此时码表自动显示骑行距离、时间、总里程和时钟，间隔时间为1秒。
2、手动显示。
按动功能按钮，出现KM字样，表示此时显示的是旅行距离；按动功能按钮，出现闹钟图案，表示此时显示的是旅行时间，精确显示到秒；按动功能按钮，出现Σ字样，表示此时显示的是从装上码表开始的累计骑行距离。
3、码表清零。
按住功能按钮不小于3秒，此时码表上的数字闪烁，继续按住不动直到清零，清零不影响累计骑行距离。
二、设定。
此功能决定着码表的正确使用，非常关键。
主要功能是输入车轮周长，调校时钟、改变速度单位、开启自动显示功能等。
进入设置界面。
按住码表背面的设置按钮3秒，出现SET字样，即进入设置界面，此时下面显示的四位数字为车轮周长，此时按动功能按钮，将进入下一个功能的设置界面。
下面以设置车轮周长为例，介绍此功能的使用。
在设置界面下，按动设置按钮，码表上的数字将开始闪动，表示此时可以输入数字，按动功能按钮，闪动的数字会改变，我的车胎是26*2.1，应在第一个数字位输入2，等待第二个数字闪动，按动功能按钮，第二位输入1，依次在第三位和第四位输入3，即周长为2133。
按照以上的方法，可以调校时钟等，因方法一样不再重复。
退出设置界面。
按动设置键3秒，即可恢复到使用状态。
德国SIGMA BC506型自行车码表使用说明(5项功能)功能介绍：1、可显示速度、骑行距离（最大99，999KM）、骑行时间（最大999：59小时）、累计骑行里程（最大99，999KM），时钟功能,手动和自动显示功能。
西格玛1009 STS码表的中文带图使用说明书
BC1009 STS码表使用说明书说明书中所涉及英文英文中文SETTINGS OPEN 开始设置SETTINGS CLOSE 关闭设置h 小时min 分钟RESET ALL 全部清零RESET 复位键SET 设置键MODE 1 调整键 1MODE 2 调整键 2一、初始设定1.BC1009码表装入电池后起始ENGLISH画面（图1）图1 图22、按“MODE 1”键（图2）选择ENGLISH（语言设定）、KMH（速度单位）、WHEEL SIZE（自行车轮圈尺寸）、CLOCK （时钟设定）、TOTAL ODO（自行车总骑行里程）、TOTAL TIME（自行车总骑行时间）、CONTRAST（显示对比度）其中一项进入设定。
1、ENGLISH（语言设定）：按一下“SET”键(图3)进入语言设定，画面能改动的地方开始闪动，按“RESET”键或“MODE 2”键（图4）在ENGLISH（英语）、FRANCAIS（法语）、ITALIANO（意大利语）、ESPANOL（西班牙语）、SVENSK（瑞典语）、HOLLANDS （荷兰语）、DEUTSCH（德语）之间任一选择→按“SET”键（图5 ）确认，画面显示SET OK。
图3 图4 图52、KMH公里/MPH英里（速度单位）按“MODE 1”键（图6）移到KMH选项,按一下“SET”键（图7）进入速度单位设定，画面能改动的地方开始闪动，按“RESET”键或“MODE 2”键（图8）在KMH公里/MPH英里之间选择→按“SET”键（图9）确认，画面显示SET OK（设置成功）注：从“KMH”切换至“MPH”时，距离格式会自动从“公里”切换至“英里”，时间格式也会从“24h”切换成“12h”。
正常习惯使用“KMH”图6 图7 图8 图93、WHEEL SIZE（自行车轮圈尺寸）按“MODE 1”键（图10）移到WHEEL SIZE选项,按一下“SET”键（图11）进入自行车轮圈尺寸设定，画面能改动的地方开始闪动，按“RESET”键或“MODE 2”键（图12）选择您的轮圈尺寸，按“MODE 1”键（图13）在轮圈尺寸的4位数间切换→按“SET”键（图14）确认，画面显示SET OK（设置成功）图图图图图10 11 12 13 144、CLOCK（时钟设定）按“MODE 1”键（图15）移到CLOCK选项,按一下“SET”键（图16）进入时钟设定，画面能改动的地方开始闪动，按“RESET”键或“MODE 2”键（图17）调整时间，按“MODE 1”键（图18）切换小时、分钟→按“SET”键（图19）确认，画面显示SET OK（设置成功）。
单车码表使用说明书
单车表使用说明书SD-536B（14Functions）功能说明- SPD CURRENT SPEED /行车速度.- ODO ODOMETER/行车总里程（0~999公里/英里）- DST TRIP DISTANCE /单次行车里程- MXS MAXIMUM SPEED /最大行车速度- AVS AVERAGE SPEED /平均速度- TM ELAPSED TIME /行车时间- CLK CLOCK（12H/24H）/时钟- SCAN自动循环功能-“+” “－” COMPARATOR / 对比提示- SETTING SPEED SCALE（km/h,m/h）/公里或英里设定- SETTING TYRE CIRCUMFERENCE /胎圆周设定（0mm～99mm）- SETTIN THE LAST VALUE OF ODOMETER / ODO总里程初始值设定（公里/英里）- FREEZE FRAME MEMORY /行车数据采样功能- AUTO ON/OFF开/关电池的安装打开电池门，将一粒AG13电池放入电池盒内，注意：电池的正极（+）向上，电池装好后，盖上电池门。
磁性传感器和磁体的安装将“磁性传感器”安装在自行车前叉上，和磁体安装在同一侧，传感器可垫附件中的垫片并用附件中的扎带将其固定在前叉上。
磁体安装如图,调整磁铁和传感器的相对位置,使之间的距离为1mm。
表座的安装使用附件中的扎带将表座固定在车把上，表座和车把间可用使用附件中的垫片。
电缆的固定沿前叉布置电缆，并用附件中的扎带固定，在车把上的电缆，必须绕在车把上，用扎带固定紧，以便不妨碍车把的活动。
表体的安装表体沿表座滑槽完全推入，有扣位可使表头不易拔出，拆出表体时按下表座的扣位沿滑槽反方向推出。
检查安装情况：转动自行车前轮，看表头屏幕是否有讯号输入，如无反应或反应不太灵敏可适当的调整磁铁和传感器的相对位置。
车轮胎周设定与周长对照表装入电池后,屏幕显示2060，并有一位数跳动，对照下表选择所需周长，按右键改变跳动数值,按左键确认,进入下一位数设定。
物理教学案例：通过测速仪器测算自行车平均速度
物理教学案例：通过测速仪器测算自行车平均速度通过测速仪器测算自行车平均速度引言物理是一门非常有趣的学科，通过实验和观察，我们可以更深入地了解自然现象。
在现代社会中，交通工具已经成为人们生活中不可或缺的一部分。
自行车是一种既环保又实用的交通工具，经常被人们所使用。
了解自行车的性能和运动规律，可以培养学生对交通工具和物理学的兴趣。
教学目的通过本次教学，学生将学会如何利用测速仪器来测算自行车的平均速度，并且掌握自行车的行驶规律和运动规律。
实验步骤1.实验原理在物理中，速度的概念是指在单位时间内所走的路程，可以用公式v=d/t来表示。
其中，v表示速度，d表示路程，t表示时间。
在自行车中，如果我们想要了解自行车的平均速度我们需要测算自行车在运动过程中所走的路程和运动时间。
在本次实验中，我们将使用测速仪器来测算自行车的行驶速度。
2.实验器材在本次实验中，我们需要准备以下器材：-自行车-测速仪器-计时装置-计算器3. 实验步骤1）挑选一条平坦、直线的道路，确定自己要骑行的路程。
2）将测速仪器固定在自行车的车把上，并将计时器设定为计时器模式。
3）从起点开始计时，并开始骑行。
在骑行过程中，记录下骑行所消耗的时间和所骑行的距离。
当到达终点时，结束计时。
4）通过计算得出自行车在骑行过程中的平均速度。
4. 实验数据在本次实验中，我们使用测速仪器记录下了自行车在骑行过程中的速度和骑行时间。
根据此数据，我们可以使用公式v=d/t来计算出自行车的平均速度。
以下是我们实验所得到的数据：起点时间：9:00终点时间：9:15骑行时间：15分钟骑行距离：5千米根据公式v=d/t，我们可以得出自行车的平均速度为：v=5/15=0.33千米/分钟5. 实验结论通过本次实验，我们可以得出自行车在骑行过程中的平均速度为0.33千米/分钟。
我们可以得出以下结论：-自行车的速度和路程、时间有关，速度公式为v=d/t。
-在骑行过程中，我们可以使用测速仪器进行测速。
自行车码表使用说明
自行车码表使用说明一、码表的功能自行车码表是骑行过程中的一个重要工具，它能够测量和显示骑行者的速度、里程、时间等相关数据。
通过对这些数据的监测和分析，骑行者可以更好地掌握自己的骑行状态，调整骑行节奏，提高骑行效率。
二、安装和调试1. 码表通常由两个部分组成，一个是传感器，安装在车轮上；另一个是显示器，安装在车把上。
2. 首先，将传感器固定在车轮的前叉或后叉上，保持与车轮间的距离在1-3毫米，确保传感器与车轮之间的磁场感应正常。
3. 然后，将显示器固定在车把上，确保显示器可以清晰地显示。
4. 安装完成后，打开码表的电源开关，按照使用说明进行初始化和调试。
三、功能操作1. 开机与关机按下电源键，码表进入开机状态，显示屏亮起并显示相关数据。
长按电源键，码表关闭。
2. 功能切换码表一般具有多种功能，如速度、里程、时间等。
通过按压功能键，可以在不同的功能之间进行切换。
3. 数据复位按下复位键，可以将里程、时间等数据清零。
注意，在复位之前请确认是否需要备份数据。
四、使用技巧1. 骑行时，码表应安装在易于观察的位置上，以便骑行者随时了解骑行状态。
2. 码表的显示屏通常具有背光功能，夜间骑行时可以打开背光，方便观察数据。
3. 在骑行过程中，可以通过观察速度数据来调整骑行节奏，保持合理的骑行速度。
4. 里程数据可以帮助骑行者了解自己的骑行里程，根据里程目标来合理安排骑行计划。
5. 码表还可以记录骑行时间，帮助骑行者掌握自己的骑行时长，以便进行合理的调整和安排。
五、注意事项1. 在安装和调试码表时，要确保传感器与车轮之间的距离适当，以免影响数据的准确性。
2. 码表的显示屏应保持清洁，避免灰尘或水滴影响显示效果。
3. 骑行过程中，要注意码表的保护，避免碰撞或摔落，以免损坏。
4. 长时间不使用码表时，应关闭电源开关，以节省电池能量。
六、常见问题解答1. 为什么码表显示的速度与实际感受不一致？码表的速度是通过传感器感应车轮转动次数来计算的，可能存在误差。
BC2209MHRSTS码表使用说明书
BC2209 MHR码表使用说明书码表中所涉及英文1、BC2209 MHR码表装入电池后起始画面（图1）,按任意一个键转到（图2）画面开始设置。
图1 图2 图3 图42、按“SET”键（图3）大约3秒钟进入设置画面。
按“MODE 1”键（图4）在ENGLISH（语言设定）、KMH （速度单位）、SEA LEVEL(海平面气压)、ACT. ALTI.(实际高度)、HOME ALTI.(住家高度)、WS BIKE 1（自行车1轮圈尺寸）、WS BIKE 2（自行车2轮圈尺寸）、CLOCK（时钟设定）、AGE(年龄)、WEIGHT(体重)、MALE (性别) 、ODO BIKE 1（自行车1总骑行里程）、ODO BIKE 2（自行车2总骑行里程）、TIME BIKE1（自行车1总骑行时间）、TIME BIKE 2（自行车2总骑行时间）、ALTI.BIKE1(自行车1总高度)、ALTI.BIKE2(自行车2总高度)、CONTRAST（显示对比度）中选择一项进入设定。
1、ENGLISH（语言设定）：按一下“SET”键（图5）进入语言设定，此时能改动的地方会闪烁，按“RESET”键或“MODE 2”键（图6）在ENGLISH（英语）、FRANCAIS（法语）、ITALIANO（意大利语）、ESPANOL（西班牙语）、SVENSK（瑞典语）、HOLLANDS（荷兰语）、DEUTSCH（德语）之间选择，按“SET”键确认，画面显示SET OK（设置成功）。
图5 图6 图7 图8 图92、KMH公里/MPH英里（速度单位）按“MODE 1”键（图7）移到KMH选项，按一下“SET”键（图8）进入速度单位设定，此时能改动的地方会闪烁，按“RESET”键或“MODE 2”键（图9）在KMH公里/MPH英里之间选择，按“SET”键确认，画面显示SET OK（设置成功）。
注：从“KMH”切换至“MPH”时，距离格式会自动从公里切换至英里，温度从摄氏切换成华氏，时间格式3、SEA LEVEL（海平面气压）按“MODE 1”键（图10）移到SEA LEVEL选项，按一下“SET”键（图11）进入海平面气压设定，此时能改动的地方会闪烁，按“RESET”键或“MODE 2”键（12）选择您所在地的海平面气压，按“SET”键确认，画面显示SET OK（设置成功）注：当您不知道自己所处地点的实际高度时，可以输入海平面气压，码表会自动换算成实际高度。
