20届中考物理压轴培优练 专题10 电路故障(原卷版)
压轴专题10 电路故障
一．选择题（共17小题）
1．（2019•武汉模拟）某同学利用如图所示电路进行实验，闭合开关后，L l、L2正常发光，两个电表都有示数。
但过了一会儿后，两个电表的示数都变为零，这时电路发生的故障可能是（）
A．电压表断路B．电流表断路C．灯泡L1断路D．灯泡L2断路
2．（2018秋•汝阳县期末）如图所示的电路中，电源电压不变，闭合电键s后，灯L1、L2都发光。
一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）
A．灯L2断路B．灯L2短路C．灯L1断路D．灯L1短路
3．（2018秋•岱岳区期中）王瑞同学按图正确连接好电路闭合开关后发现两电压表指针偏转角度相同。
为寻找
电路故障，用一根检测导线分别并联在灯L1或L2的两端，发现两电压表指针所指位
置没有任何变化。
由此可以推断（）
①L1可能短路②L2可能断路③L1短路同时L2断路④检测导线一定断路
A．只有④正确B．只有①②正确
C．只有③④正确D．只有①②④正确
4．（2019•官渡区一模）图所示电路中，R1、R2是定值电阻，开关S闭合一段时间后，电流表示数突然减小。
用电压表检测电路，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数。
若故障只有一处，原因可能是（）
A．R1断路B．R1短路C．R2断路D．导线ac断路
5．（2018秋•龙口市期末）某同学连接的电路如图所示，闭合开关后，无论怎样调节滑动变阻器，灯泡L1、L2都不亮，他用电压表进行电路故障检测，把电压表并联接在某两点之间，测试结果如下表所示、则可以判定电路中的故障是（）
A．灯泡L1 短路B．灯泡L2短路
C．de段开路D．be段开路
6．（2018秋•深圳期末）在做电学实验时，有时会遇到电路元件接触不良现象，一般要利用电压表来检测故障发生的位置。
小强同学连接了如图所示电路，开关闭合后灯泡不亮，电流表的示数为零，此时用电压表测得a、d间电压不为零，a、c间电压不为零，b、c间的电压为零，这说明（）
A．电源接线柱接触不良B．开关的触片或接线柱接触不良
C．电流表连接柱接触不良D．灯泡灯丝断了或灯座接触不良
7．（2018•江岸区校级模拟）如图所示的电路，闭合开关S，灯泡L1，L2均不发光，电流表指针不动，但电压表的指针发生了明显偏转。
现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表和电压表指针均指在零刻度，依据上述信息可以判断（）
A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了
C．电源接线处松脱D．电流表损坏了
8．（2019•襄阳）在如图所示的电路中，电源电压保持不变。
闭合开关S，电路正常工作。
过了一会儿，灯L 熄灭，两个电表中只有一个电表的示数变大，则下列判断中正确的是（）
A．可能是灯L断路，电流表的示数变小
B．可能是电阻R短路，电压表的示数变大
C．可能是灯L短路，电压表的示数变大
D．可能是电阻R断路，电流表的示数变小
9．（2018•徐汇区一模）如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭，电压表示数变小。
若电路中只有一处故障，且只发生在灯L或R上。
现用一只规格相同且完好的灯L'替换灯L，关于电路故障判断正确的是（）
A．若灯L'亮，则可能是灯L断路
B．若灯L'亮，则一定是电阻R短路
C．若灯L'不亮，则可能是灯L短路
D．若灯L'不亮，则一定是电阻R断路
10．（2017•南京）如图所示电路闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两
电表指针仍明显偏转，造成此现象的原因可能是（）
A．甲灯泡短路B．乙灯泡短路
C．甲灯泡断路D．乙灯泡断路
11．（2016•建湖县一模）如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）
A．灯L1短路B．灯L2短路
C．灯L1断路D．灯L2断路
12．（2018•南京）如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是（）
A．甲灯短路B．乙灯短路
C．甲灯断路D．乙灯断路
13．（2019•连云港）如图所示，电源电压U恒定，闭合开关，L1、L2两灯均正常发光，电流表和电压表均有示数。
过一会儿，其中一只灯泡突然熄灭，两个电表示数均不变，假设故障是由其中某只灯泡引起的，则造成此现象的原因可能是（）
A．L1短路B．L2短路
C．L1断路D．L2断路
14．（2018•长沙）小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。
测量得出U ab＝0：U ac＝0：U cd＝6v；U ad＝6V；如果电路只有一处故障，则故障可能为（）
A．L1断路B．L1短路
C．L2断路D．L2短路
15．（2016•来宾）如图电路，闭合开关后两灯都不亮，为了检测电路故障，将电压表分别接在a、b两端和c、d两端时，发现电压表的示数均为零，将电压表接在b、c两端时，电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）
A．灯L1短路B．灯L1断路
C．灯L2短路D．灯L2断路
16．（2016•湖里区模拟）如图所示，电路连接良好，电源电压为6V．闭合开关后，小灯泡L1、L2都不亮。
用电压表检测后，得到的结果是：U ab＝6V，U bc＝0V，U ac＝6V．则下列说法正确的是（）
A．一定是L1发生故障
B．一定是L2发生故障
C．若只有一个灯发生故障，则一定是L1短路
D．若两个灯同时发生故障，则L2一定短路
17．（2019•凉山州）如图所示为小明连接的电路，他先检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一个电压表分别并联接到ab、bc、ac两点，灯L1、L2均不发光，且电压表无示数，再用电压表并联接到dc两点时，灯L1、L2均不发光，但电压表指针有明显偏转，由此判定电路的故障可能是（）
A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路
二．填空题（共4小题）
18．（2018•金山区一模）如图所示的电路中，电源电压保持不变。
当电键S闭合后，小灯不亮，电压表V 有示数，已知小灯L、电阻R中仅有一个出现了故障。
则：
①电路中的故障可能是；
②为了进一步确定故障，采用以下三种方法进行判断：A．将电流表串联到电路中，观察电流表的示数；B．将原有电压表V改接在小灯L两端，观察电压表的示数；C．用完好的小灯L’替换电阻R，观察电压表的示数。
请判断以上三个方案中可行的是（选填字母“A、B、C”）。
19．（2019•上海一模）如图电路中有用电器R1、R2，闭合电键电路正常工作。
一段时间后，发现电流表示数有变化。
已知故障只发生在用电器上。
请根据题意写出可能的故障情况。
（1）如电流表示数变小且不为零，则故障是；
（2）如电流表示数变小且为零，则故障是。
20．（2019•长宁区一模）如图的电路中，电源电压为U且保持不变。
闭合电键S，发现有一只电表示数为零，若已知电路中有一处故障，且只发生在电阻R1或R2处，则
①请写出电路中可能发生的故障及相应电表的示数情况；；
②移动滑片P，发现两电表的示数均不发生变化，则电路中发生的故障是。
21．（2019•虹口区一模）在如图所示的电路中，电源电压为U且保持不变。
闭合电键S，发现电压表的示数不变，已知电阻R1、R2中仅有一个出现了故障。
请根据相关信息写出电压表的示数及相对应的故障。
初中物理 电学之电路故障分析(压轴题)中考物理压轴题全揭秘精品(原卷版)
专题20 电学之电路故障分析一、选择题1.（2014·赤峰）如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作．过了一会儿，灯L熄灭，有一个电表示数变小，另一个电表示数变大．则下列判断正确的是（）A．电阻R断路B．电阻R短路C．灯L断路D．灯L短路2.（2014·揭阳）下图中的电路图和实物图相对应的是（）3.（2014·铁岭）对下列现象及其解释正确的是（）A．教室里的日光灯同时亮、同时灭，是因为各个灯之间是串联的B．遥控器能实现对电视机的遥控，是因为遥控器能发出紫外线C．厨房里的抽油烟机能把油烟吸走，是利用了浮力D．打开醋瓶能闻到酸味是因为分子在不停地做无规则运动4.（2014·抚顺）如图，当开关S闭合后，灯泡L1，L2都发光，两个电表都有示数，工作一段时间后，突然灯泡L2熄灭，L1仍然发光，两个电表都无示数，该电路可能出现的故障是（）A．电流表断路B．L2断路C．电压表短路D．L2短路5.（2014·鞍山）如图所示电路，下列分析正确的是：A．只闭合S1时，L2发光、L1不发光，A2测L2电流B．只闭合S2时，L1发光、L2不发光，A1测L1电流C．闭合S1、S2时，L1、L2并联，A2测L2电流D．闭合S1、S2时，L1、L2串联，A1、A2示数相等6.（2014·锦州）如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有明显偏转．若电路中只有一处故障，对于此电路可能故障的判断，下列说法中不正确的是（）A．灯L短路B．灯L断路C．滑动变阻器R2断路D．定值电阻R1断路7.（2014·黔西南州）如图所示电路图中，闭合开关S后灯泡L1、L2不亮电压表无示数，用一导线分别接在灯L1、L2开关S两端，发现接到L2两端时L1亮，其故障是（）A、L1断路B、L2断路C、L1短路D、L2短路8.（2014·兰州）在如图所示的电路中，电源电压保持不变，灯泡或中有一个发生了短路故障。

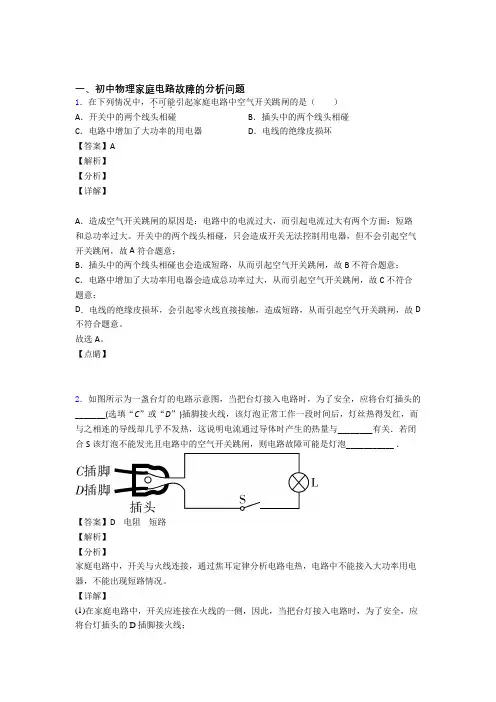

2020-2021备战中考物理与家庭电路故障的分析问题有关的压轴题附详细答案
一、初中物理家庭电路故障的分析问题1．在下列情况中，不可能．．．引起家庭电路中空气开关跳闸的是（）A．开关中的两个线头相碰B．插头中的两个线头相碰C．电路中增加了大功率的用电器D．电线的绝缘皮损坏【答案】A【解析】【分析】【详解】A．造成空气开关跳闸的原因是：电路中的电流过大，而引起电流过大有两个方面：短路和总功率过大。
开关中的两个线头相碰，只会造成开关无法控制用电器，但不会引起空气开关跳闸，故A符合题意；B．插头中的两个线头相碰也会造成短路，从而引起空气开关跳闸，故B不符合题意；C．电路中增加了大功率用电器会造成总功率过大，从而引起空气开关跳闸，故C不符合题意；D．电线的绝缘皮损坏，会引起零火线直接接触，造成短路，从而引起空气开关跳闸，故D 不符合题意。
故选A。
【点睛】2．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
【详解】(1)在家庭电路中，开关应连接在火线的一侧，因此，当把台灯接入电路时，为了安全，应将台灯插头的D插脚接火线；(2)导线与灯丝串联，根据焦耳定律，电流与通电时间相同时，灯丝的电阻大，所以产生的热量多，因此出现灯丝热的发红，而与之相连的导线却几乎不发热的原因；(3)当闭合S时，该灯泡不能发光且电路中的空气开关跳闸，出现的情况可能是接入用电器功率过大，也可能是用电器短路。
3．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。

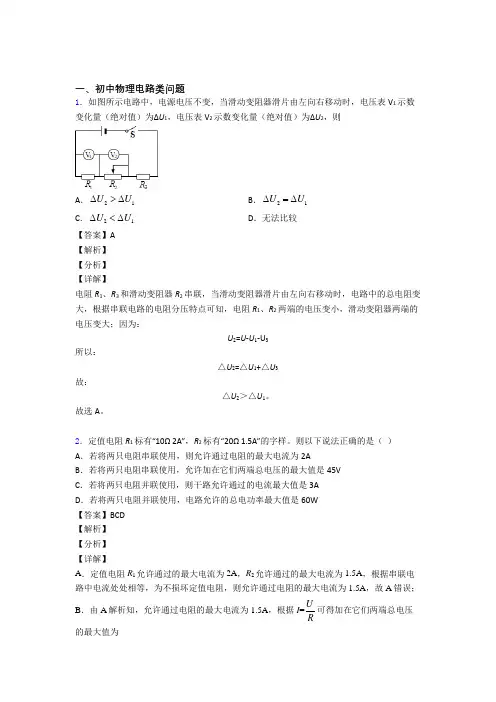

2020-2021中考物理备考之电路类问题压轴培优易错试卷篇及答案
一、初中物理电路类问题1．如图所示电路中，电源电压不变，当滑动变阻器滑片由左向右移动时，电压表V 1示数变化量（绝对值）为∆U 1，电压表V 2示数变化量（绝对值）为∆U 2，则A ．21U U ∆>∆B ．21U U ∆=∆C ．21U U ∆<∆D ．无法比较【答案】A【解析】【分析】【详解】 电阻R 1、R 3和滑动变阻器R 2串联，当滑动变阻器滑片由左向右移动时，电路中的总电阻变大，根据串联电路的电阻分压特点可知，电阻R 1、R 2两端的电压变小，滑动变阻器两端的电压变大；因为：U 2=U -U 1-U 3所以：△U 2=△U 1+△U 3故：△U 2＞△U 1。
故选A 。
2．定值电阻R 1标有“10Ω 2A”，R 2标有“20Ω 1.5A”的字样。
则以下说法正确的是（ ） A ．若将两只电阻串联使用，则允许通过电阻的最大电流为2AB ．若将两只电阻串联使用，允许加在它们两端总电压的最大值是45VC ．若将两只电阻并联使用，则干路允许通过的电流最大值是3AD ．若将两只电阻并联使用，电路允许的总电功率最大值是60W【答案】BCD【解析】【分析】【详解】A ．定值电阻R 1允许通过的最大电流为2A ，R 2允许通过的最大电流为1.5A ，根据串联电路中电流处处相等，为不损坏定值电阻，则允许通过电阻的最大电流为1.5A ，故A 错误；B ．由A 解析知，允许通过电阻的最大电流为1.5A ，根据I =U R可得加在它们两端总电压的最大值为U 大=I R ⨯大总=1.5A ⨯(10Ω+20Ω)=45V故B 正确；C ．由定值电阻1R 、2R 的铭牌可知，加在它们两端的最大电压分别为1U =11I R ⨯=2A ⨯10Ω=20V ，2U =22I R ⨯=1.5A ⨯20Ω=30V根据并联电路中各用电器两端电压相等，可知它们两端的电压最大为20V ，则通过定值电阻1R 的电流为2A ，通过定值电阻2R 的电流为'2I =12U R =20V 20Ω=1A 干路允许通过的电流最大值为I 并大=2A+1A=3A故C 正确；D ．若将两只电阻并联使用，电路允许的总电功率最大值为P 大=1U I 并大=20V ⨯3A=60W故D 正确。
中考物理 家庭电路故障的分析问题 培优练习(含答案)及答案
一、初中物理家庭电路故障的分析问题1．如图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔火线检测插座的两孔，发现只有插入右孔时氖管才发光。
用测零线电笔检测a点氖管不发光，检测b点氖管发光。
发生这现象的原因可能是（）A．灯丝断了B．灯泡短路C．开关接触不良D．插座短路【答案】A【解析】【分析】【详解】用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测b点氖管发光，检测a点氖管不发光，说明在a、b两点之间出现了断路，可能灯丝断了。
故选A。
2．如图是小黄家的部分电路，开始时各部分工作正常．火线和零线间的电压值是_____．将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光．拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则故障是下列选项中的________．A．电热壶所在电路的BD两点间断路B．电路的CD两点间导线断路C．插座的接地线断路D．电路的AB两点间导线断路【答案】220V B【解析】【分析】【详解】火线和零线间的电压值是220V；电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路,而把测电笔分别插入插座的左、右插孔，氖管均能发光,说明火线有电,而零线开路了，且是在C、D之间开路。
3．如图所示是一种空气开关原理图，当电流超过限制电流时，会自动切断电路。
(1)空气开关的原理是当电流超过限制电流时，会自动切断电路，电流过大的原因是：一、短路；二、___；(2)当电流超过限制电流时，衔铁N被电磁铁M吸引过去，匀质的金属杆OA在弹簧拉力作用下绕O点转动，电路断开刚转动时，杠杆OA属于_________杠杆。
【答案】用电器总功率过大省力【解析】【分析】【详解】(1)[1]电流过大的原因有短路或者用电器总功率过大。
(2)[2]金属杆OA可看作杠杆，支点是O，弹簧的拉力是动力，杠杆OA的重力是阻力，这时杠杆的动力臂大于阻力臂，所以OA属于省力杠杆。

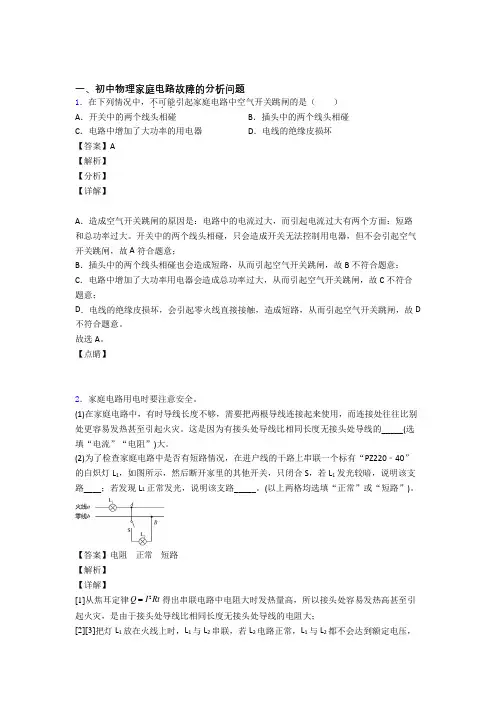

备战中考物理 家庭电路故障的分析问题 培优练习(含答案)附详细答案
一、初中物理家庭电路故障的分析问题1．在下列情况中，不可能．．．引起家庭电路中空气开关跳闸的是（）A．开关中的两个线头相碰B．插头中的两个线头相碰C．电路中增加了大功率的用电器D．电线的绝缘皮损坏【答案】A【解析】【分析】【详解】A．造成空气开关跳闸的原因是：电路中的电流过大，而引起电流过大有两个方面：短路和总功率过大。
开关中的两个线头相碰，只会造成开关无法控制用电器，但不会引起空气开关跳闸，故A符合题意；B．插头中的两个线头相碰也会造成短路，从而引起空气开关跳闸，故B不符合题意；C．电路中增加了大功率用电器会造成总功率过大，从而引起空气开关跳闸，故C不符合题意；D．电线的绝缘皮损坏，会引起零火线直接接触，造成短路，从而引起空气开关跳闸，故D 不符合题意。
故选A。
【点睛】2．家庭电路用电时要注意安全。
(1)在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热甚至引起火灾。
这是因为有接头处导线比相同长度无接头处导线的_____(选填“电流”“电阻”)大。
(2)为了检查家庭电路中是否有短路情况，在进户线的干路上串联一个标有“PZ220﹣40”的白炽灯L1，如图所示，然后断开家里的其他开关，只闭合S，若L1发光较暗，说明该支路____；若发现L1正常发光，说明该支路_____。
(以上两格均选填“正常”或“短路”)。
【答案】电阻正常短路【解析】【详解】[1]从焦耳定律2Q I Rt得出串联电路中电阻大时发热量高，所以接头处容易发热高甚至引起火灾，是由于接头处导线比相同长度无接头处导线的电阻大；[2][3]把灯L1放在火线上时，L1与L2串联，若L2电路正常，L1与L2都不会达到额定电压，所以L1将发光较暗，所以若L1发光较暗时，说明该支路正常工作；若L1正常发光，说明L2没有分到电压，即该支路短路。
3．电工师傅常用一只标有“220 V 40 W”的灯L0（检验灯）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示：(1)如果要检查L1所在支路，则要同时闭合的开关是_________；(2)如果L2所在支路完好无损，则在只闭合S， S2时，L0的发光情况是____（填“比正常发光时亮”“正常发光”或“比正常发光时暗”）；(3)当只闭合S， S3时，L0正常发光，则L3所在支路__________。

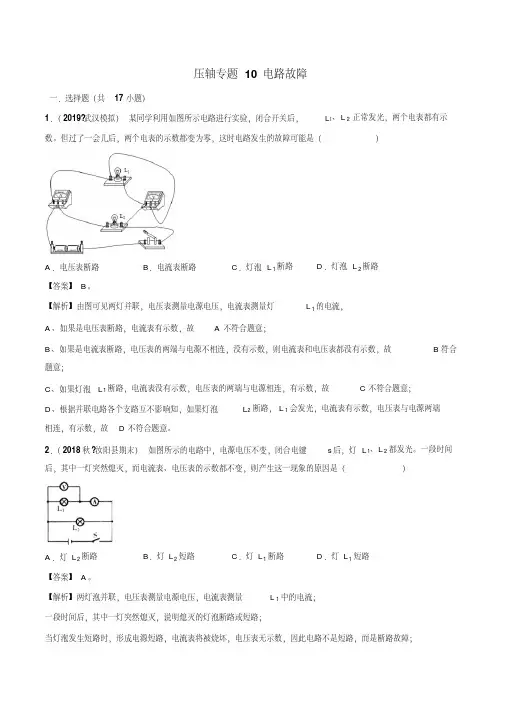

(晨鸟)20届中考物理压轴培优练专题10电路故障(解析版)
