ACURE2780自交联水性丙烯酸分散体
水性丙烯酸分散体
水性丙烯酸分散体
从1985年欧宝迪树脂有限公司生产了新一代的水溶性粘合剂起。
我们开始成为这一领域中最大的生产商和专家之一——这得益于我们在聚合物合成以及为了给客户应用提供更好的支持所开展的密集型研发工作。
聚氨酯和聚氨酯丙烯酸酯分散体其具有多功能性和优异的均衡性能，从而会优于其他所有的粘合剂。
其中最重要的是它们所具有的深拉伸适用性，抗冷冲击强度，封闭性，交联能力，耐磨性，耐候性，弹性，以及优异的面触感。
真正令人信服的是这些粘合剂在用于皮革、纺织品、塑料、木材、金属、玻璃以及纸张等各种涂层体系中的突出表现。
这得益于所用原材料的多样性；从而使得其性能范围可以从很软，弹性以及类似皮革般柔软到坚硬，易于磨削，甚至类似于玻璃般坚硬。
CUR是“蓖麻氨基甲酸酯乳液”的首字母缩写。
蓖麻油是宝贵的可再生原材料，长期以来一直用于许多传统的涂料粘合剂中。
在欧盟支持的一个研究项目中，我们对蓖麻油进行了改性从而使得其可以用于水性聚氨酯乳液的合成。
并由此在1999年成功获得了相应专利。
每当有新的涂层问题出现时，我们将与客户一起并肩解决！
协同效应
伴随着大量新材料的出现，涂层体系必须不断的进行相应调整，以取得最佳的漆膜效果。
您可以期待我们的产品组合能够满足您的所有需求——它最大的特点是与不同聚合物均具有非常优异的兼容性，比如我们的纯聚氨酯以及丙烯酸酯都可以灵活地与你所应用的其他聚合物进行混拼。
可以省去你自己进行复杂的兼容性测试并降低成本。
水性含羟基聚丙烯酸酯分散体的合成和2KPU涂料的性能研究
ｓ ｙｎｔ ｎｅ
ｃ
ｙ
搅拌速度恒定 ，３ ～４ ． ５ ｈ内完成滴加 ：保温 Ｏ ． ５ ～１ ｈ后补 加部分引发剂 ，保温 ０ ． ５ ～１ ｈ后快速补加剩余 的引发剂 ，
单组分水性聚氦酯涂料施工方便，但是其许多性能，
如耐水性 、耐溶剂性 、耐化学品性、耐磨性 、硬 度等尚不
１ ． ２ 含羟 基聚 丙烯 酸 酯二 级分 散体 的合 成 工艺
称取一定量的丙二醇丁醚和叔碳酸缩水甘 油酯 ，加入
能达到溶剂型聚氨酯涂料 的水平 ；而双组分 水性 聚氨酯涂 到装有搅拌装置 、滴加装置 、冷凝管 、加热装置 的四１ ３烧 料通过使 用亲水改性 的多异氰酸酯作为 固化剂 ，大大提高 瓶 中 ，搅拌并加热到所需 的温度后 ，滴加部分 Ａ Ａ 、Ｍ Ｍ Ａ 、
光泽 （ ６ ０ ｏ）
３ ０
４ ～
＞８ Ｉ ５
Ｇ Ｂ ／ Ｔ １ 。 一
１ ９ ７ ９ （ １ ９ ８ ９ ）
… ．
Ｏ／ Ｉ Ｌ／ Ｌ ￣
］９ ７ ９ （ ］
）
Ｇ Ｂ ／ Ｔ ９ ７ ５ ４ 一ｌ ９ ８ ８
１ ． ３ 双组 分水性 聚氨 酯清 漆 的配制
Ｂｒ ｏａｄ Ｕｎｋｎｏｗ ｎ Ｒｅｌ ａ ｔ ｉ ｖｅ Ｐｅａｋ Ｔａｂｌ ｅ
《 Ｄａ ｌ ｔ ｏ ｎ ｓ｝ （ Ｄ８ “ ｏ ｎ ｓ） ｃ 。
７４ ０１
，
。
Ｉ 。 引 ｉ ） … ｌ
’ ６ ９ ３ ２ ３ ２ ９ １ ｅ ４ ６ ４
域得到 了广泛应用 ，但其含有大量 的甲苯 、二 甲苯等有机 溶剂 ，这些 有机溶 剂对环境和人类会造成很大 的伤害 。随 着环保 法规 的建 立和 人们 环保意识 的增强 ，水性涂料越来 越 引起 人们 的兴趣 。水性聚氨酯涂料用水代替 了有毒有害 的有机 溶剂 ，具有无毒 、不燃 、不污染环境 、节省能源等 ９ Ｌ Ａ ，受到 了广泛 的关注 ，正在逐步取代传统的溶剂型涂 料 ，代表 了涂料发展 的方 向。 丙烯 酸（ Ａ Ａ ） 、 甲基 丙烯酸 甲酯（ Ｈ Ｈ Ａ ） 、苯 乙烯（ Ｓ ｔ ） 、丙 烯酸丁酯（ Ｂ Ａ ） 、甲基丙烯酸羟乙酯（ Ｈ Ｅ Ｈ Ａ ） ：均为工业级 ；丙 二醇 丁 醚（ Ｐ ｎ Ｂ ） ：Ｄ ｏ ｗ；叔 碳 酸 缩 水 甘 油 酯 （ Ｅ ～ ｌ Ｏ Ｐ ） ： Ｍ ｏ ｍ ｅ ｎ ｔ ｉ ｖ ｅ ；Ｔ Ｒ Ｉ Ｇ Ｏ Ｎ Ｏ Ｘ ｌ ２ ２ 一 Ｃ ８ ０ ：Ａ ｋ ｚ ｏ Ｎ ｏ ｂ ｅ ｌ ／ ； 二甲基 乙醇胺 ：Ｔ ａ ｍ ｉ ｎ ｃ ｏ ；水分散 性多异氰酸酯 固化 剂 ：Ｂ ａ ｙ ｅ ｒ ， Ｐ ｅ ｒ ｓ ｔ ｏ ｒ ｐ ；润湿剂 ，消泡剂 ：Ｂ Ｙ Ｋ ；增稠剂 ：Ｅ ｌ ｅ ｍ ｅ ｎ ｔ ｉ ｓ 。
高性能羟基丙烯酸水分散体的制备及在氨基烤漆中的应用
高性能羟基丙烯酸水分散体的制备及在氨基烤漆中的应用通过引入叔碳酸缩水甘油酯（Cardura E10P）作为功能单体与丙烯酸酯类单体混合进行自由基共聚合，再通过碱中和分散，制得综合性能非常优异的羟基丙烯酸水分散体。
利用羟基丙烯酸水分散体制备的氨基烤漆在耐冲击性、耐溶剂性、光泽以及耐候性等方面都有比较大的改善。
本实验研究了E10P的用量、中和剂的种类和用量对树脂性能以及固化后氨基烤漆漆膜的影响。
研究表明E10P的使用量占单体总量的12%，混合中和剂用量THA与DMEA配比1：3时，由该水分散体制备的氨基烤漆性能最佳。
标签：羟基丙烯酸水分散体;叔碳酸缩水甘油酯;中和分散;氨基烤漆;综合性能一、前言丙烯酸氨基烤漆应用领域非常广泛，它在硬度、附着力、耐候性、保光性，还有漆膜丰满度方面都有较强的优势。
目前国内使用最多的丙烯酸氨基涂料为乳液型，但随着市场上丙烯酸氨基涂料的需求日益增多，乳液型氨基涂料的很多问题都暴露出来，如在耐水，耐溶剂擦拭和硬度等方面很难满足要求。
因此，研制一种综合性能优异的羟基丙烯酸水分散体型氨基烤漆不仅可以促进某些特殊行业的发展，而且对于涂料涂装行业的发展也具有重大意义[1-3]。
二、实验部分2.1原材料甲基丙烯酸羟乙酯（HEMA）、甲基丙烯酸甲酯（MMA）、丙烯酸丁酯（BA）、苯乙烯（St）、丙烯酸（AA）、甲基丙烯酸异冰片酯（IBOMA）：均为工業级，济南澳辰化工有限公司;叔碳酸缩水甘油酯（Cardura E10P）：工业级，美国汉森;二叔戊基过氧化物（DTAP）：工业级，阿克苏（天津）过氧化物有限公司;二丙二醇丁醚、丙二醇丁醚、丙二醇甲醚、100#溶剂油：工业级，吉化公司;十二烷基硫醇（C12SH）：分析纯，阿拉丁试剂有限公司;氨水、N，N-二甲基乙醇胺（DMEA）、三乙醇胺（THA）：工业级，北京化工厂;去离子水：实验室自制;甲醚化氨基树脂325：工业级，氰特化工;2.2羟基丙烯酸分散体的合成将装有温度计、搅拌桨、回流冷凝装置、恒压滴液漏斗，釜底为E10P与溶剂的四口瓶放置于油浴锅内。
金团化学品水性树脂产品
金团化学品水性树脂产品金团化学品水性树脂产品水性树脂◆水性玻璃烤漆树脂◆水性金属烤漆树脂◆临时保护用水性树脂◆水性双组份羟丙树脂◆自干型防护用水性树脂◆环保型木器底漆增强树脂◆银粉定向用触变丙烯酸乳液◆自交联丙烯酸乳液◆其他水性树脂珠海市金团化学品有限公司珠海市金团化学品有限公司水性玻璃烤漆树脂一、选用指南各产品的耐酒、耐水性能对比如下52605200基本型产品52015205B 5205K-15205W5205A-2乳液类型，更低VOC更优异的耐酒、重涂性较好的耐酒、耐水综合性优异的耐水煮性能加水降粘快、色精展色性好用于快干的底漆体系二、产品目录品名类型外观固含% 粘度mPa·S PH值产品特点及用途5200 水溶丙烯酸树脂浅色透明45～50 8000～18000 7～9高性价比，耐水性、光泽、丰满度好5201 水溶丙烯酸树脂浅色透明48～54 8000～20000 7～9 优异的耐白酒与重涂性能5205B 水溶丙烯酸树脂浅色透明53～57 8000～18000 7～9较好的耐酒、耐水综合性能5205K-1 水溶丙烯酸树脂浅色透明50～55 15000～25000 7～9表干快，耐水、耐酒性好，用于快干底漆5205W 水溶丙烯酸树脂浅色透明50～55 6000～16000 7～9 耐碱水性能优异，色精相容性好5205A-2 水溶丙烯酸树脂浅色透明53～57 2500～8000 7～9 加水降粘快，对色精的展色性能优异5260 水性丙烯酸乳液乳白色40～44500～40007～9 适合于对VOC要求高的玻璃烤漆场合三、应用举例5201水性玻璃烤漆树脂应用实例参考配方（请根据具体需求进行调整）：材料名称添加量（g）生产/供应商5201 水性树脂32.5 金团325 氨基树脂8.9 氰特387 流平剂0.2 金团125 润湿剂0.2 金团3225W 消泡剂0.1 金团混合溶剂（大防白水：防白水：乙醇=2:18:12）32水16.1红色浆10 外购或自磨合计100▲施工配比：漆：水：硅烷偶联剂992＝100：10～20：1～2▲该产品机械稳定性良好，可以进行研磨，推荐使用珠磨作为研磨设备性能测试（180℃烘烤30分钟，2小时后测试性能）:测试项目测试结果备注硬度(划痕) ≥2H GB/T6739-93附着力（划格法）0级3M胶带撕拉测试光泽（60°）≥100%GB/1743-79耐水性7天无异常常温水浸泡耐白酒（60度二锅头）＞5h无异常不软化、不起泡、不发白、湿附着力优异重涂性（190℃×20min）优异3M胶带拉与指甲扣不掉水性金属烤漆树脂一、选用指南二、产品目录品名类型外观固含% 粘度mPa·S PH 值产品特点及用途5230 水溶丙烯酸树脂浅色透明 46～50 12000～20000 7～9 高性价比，柔韧性、光泽、丰满度好5231 水溶丙烯酸树脂浅色透明58～62 16000～26000 7～9 适合于耐候性要求不高的罩光面漆中5232B-1 水溶丙烯酸树脂浅色透明 56～62 8000～16000 7～9 低温固化效果好，附着力、耐盐雾好 5208 水溶丙烯酸树脂浅色透明 68～72 8000～15000 8～9.5 优异的耐候性能，推荐在户外铝型材中 5209 水溶丙烯酸树脂浅色透明 58～62 15000～25000 7～9 对不锈钢等难附着的基材，具有优异的附着力、耐水煮、耐盐雾5237 水溶丙烯酸树脂浅色透明60～66 8000～16000 7～9 适合于对耐候要求较高的罩光面漆中 5261 水性丙烯酸乳液乳白色 40～44 1000～6000 7～9 适合于对VOC 要求高的金属烤漆场合 5280 水溶丙烯酸树脂浅色透明 38～44 2000～8000 7～9 银粉排列效果好，适合水溶性银粉烤漆中 4200-80 聚酯树脂浅色透明 75～80 8000～15000 7～9 很好的柔韧性，突出的耐水煮性能4205 聚酯树脂浅色透明 73～77 10000～15000 7～9 柔韧性、附着力好 4206 丙烯酸改性聚酯浅色透明 67～73 1500～3000 4～6 高固含低黏度效果4207 聚酯树脂浅色透明 67～73 2000～6000 7～9 优异的光泽、附着力、耐水解性能 4210醇酸树脂棕色透明74～788000～160007～9优异的光泽、丰满度，耐盐雾性能佳52615230基本型产品52095208 5232B-152804207类乳液类型，更低VOC优异的附着力与水煮性优异的耐候性与水煮性银粉排列效果好聚酯类，附着力、柔韧性好低温干燥性、耐盐雾好三、应用举例5208水性金属烤漆树脂应用实例水性铝型材烤漆参考配方：材料名称添加量（g）生产/供应商5208 水性树脂27 金团747 /303 氨基树脂 6.3 英力士/氰特387 流平剂0.2 金团125 润湿剂0.3 金团3225W 消泡剂0.2 金团混合溶剂（DPM:BCS:乙醇=6:16：13）35水21红色浆10合计100该产品机械稳定性良好，可以进行研磨，推荐使用珠磨作为研磨设备性能测试（180℃烘烤30分钟，8小时后测试性能）:测试项目测试结果备注硬度≥H GB/T6739-93 附着力（划格法）0级3M胶带撕拉测试光泽（60°）≥95%GB/1743-79冲击强度≥50cm正反冲击耐水煮≥3小时无异常不软化、不起泡、不发白、湿附着力优异耐汽油（93号）≥24小时无异常不软化、不起泡、不发白、湿附着力优异耐盐雾（铝材）≥1000小时划口2mm范围之外无异常QUV测试≥1000小时色差≤1级，轻微失光、不粉化临时保护用水性树脂一、选用指南二、产品目录品名类型外观固含% 粘度mPa·S PH 值产品特点及用途5124A7 水溶丙烯酸树脂浅色透明50～55 14000～20000 8～10 最好的综合平衡性，可耐200度的临时保护5125L 水溶丙烯酸树脂浅色透明 50～55 3000～8000 8～10 可承受240度耐温要求的临时保护5126A 水溶丙烯酸树脂浅色透明44～48 1000～4000 8～10 干燥速度快，适合于自干的临时保护5127 水溶丙烯酸树脂浅色透明 50～55 10000～20000 8～10 适合于要求耐切割液的临时保护体系中 5129改性水性树脂无色透明20～25500～20006～7适合于耐溶剂要求的自干临时保护体系中三、应用建议本类产品可根据客户需求以水来任意调节粘度，以不同的溶剂来调节干燥速度。
水性金属面漆用高性能羟基丙烯酸分散体的制备与研究
水性金属面漆用高性能羟基丙烯酸分散体的制备与研究肖菁平;罗祥根;舒金兵【摘要】本文以丙烯酸单体接枝的聚酯多元醇(PACL)、叔碳酸缩水甘油酯(E10P)作为功能单体,与丙烯酸酯类单体共聚,制备得到了高性能、低VOC含量的羟基丙烯酸树脂水分散体(简称羟丙分散体).研究讨论了聚合工艺、PACL用量,E10P用量等因素对分散体性能的影响.结果表明:采用半连续聚合工艺,E10P用量为13.5％,PACL用量为12％制得的羟丙分散体性能最好.该涂料可用于金属基材表面,防腐效果明显.%This paper get high performance, low VOC hydroxyl component-acrylic dispersion by the PACL and E10 P as the functional monomers polymerization with the acrylia monmers, and mainly analyzed the way of polymerization, the amount of E10 P and PACL.The results showed that the performance was the best when semi-continuous polymerization, E10 P was13.5％, PACL was 12％.The coating can be used for metal substrate surface, and it has good preservative effect【期刊名称】《江西科技师范大学学报》【年(卷),期】2018(000)006【总页数】5页(P44-48)【关键词】双组份聚氨酯涂料;丙烯酸分散体;低VOC;高性能【作者】肖菁平;罗祥根;舒金兵【作者单位】江西科技师范大学化学化工学院涂料与高分子系,江西南昌 330013;江西科技师范大学化学化工学院涂料与高分子系,江西南昌 330013;江西科技师范大学化学化工学院涂料与高分子系,江西南昌 330013;江西省水性涂料工程实验室,江西南昌 330013【正文语种】中文【中图分类】O633.5一、前言金属防腐涂料作为重要的涂料品种在我国国民生产生活的各个领域得到了广泛应用，并且随着我国基础设施建设的大力发展，金属防腐涂料的用量也将逐渐增大，但传统的金属防腐涂料以溶剂型为主，其排放的VOC 将大大污染环境，因此开发水性环保型金属防腐涂料的应用意义是很大的、目前，我国使用的水性金属防腐涂料主要有四大类，分别为：水性环氧防腐涂料、水性聚氨酯防腐涂料、水性丙烯酸防腐涂料和水性无机富锌涂料，不同种类的材料有着不同的特征。

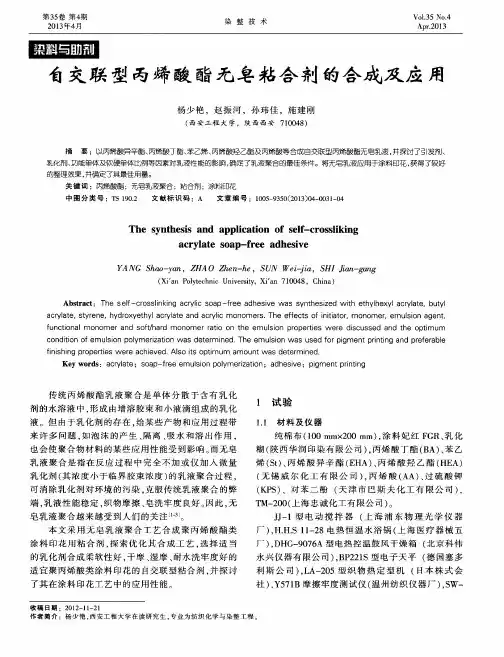

自交联型丙烯酸酯无皂粘合剂的合成及应用
由表 １ 可知 ， 随着滴 加 时 间 的延 长 ． 转 化率 不 断
引发剂 用量会影 响体 系中 自由基 团数 目、聚合 反
提高 ， 单 体残 余 量减 少 ， 凝 胶率 降低 。６ ０ ｍ ｉ ｎ时转 化
率 达 到最高 ， 且无 单体 的刺 激气 味 ， 有较 好 的外观 ； 超
应 时间 、 单体转化率及 乳液性 能 。引发 剂用量过 多 ， 乳
表 ３ 引发 剂 用 量 对 乳液 性 能 的 影 响
可消 除乳 化剂 对环 境 的污染 ， 克 服传 统乳 液 聚合 的弊
端， 乳 液性 能稳 定 ， 织物 摩擦 、 皂 洗牢 度 良好 。 因此 ， 无
皂 乳液 聚 合越 来越 受 到人们 的关 注 ［ １ 。 本 文 采 用 无 皂乳 液 聚 合 工艺 合 成 聚 丙烯 酸酯 类 涂 料 印 花用 粘 合 剂 ， 探 索优 化 其 合 成 工艺 ， 选 择适 当
１ ． ４ 性 能测试 Ｅ 。 ］
如图 １ 所示 ， 当乳化剂 用量 过低 时 ， 转 化率 过低 ， 凝 胶率较 大 ， 而 当乳 化剂 用量 过多 时 ， 凝胶 物 减少 ， 转 化 率也有 所下 降 。根据 实际情 况 ， 乳 化剂 用量 越少越 好， 更有 利于 完全 反应 。综 合 考虑乳 液 的转化 率和凝
Ｙ＝（ ｍｌ ｘ Ａ／ ｍｏ — Ｂ） ｘ ｌ ０ ０ ％／ ｍ
其中， ｍｏ 为试样质量 ， ｇ ； ｍ 为试样干燥后恒重 ， ｇ ； Ａ
为投料总重 ， ｇ ； Ｂ为投 料 中不 挥 发 物 质 量 ， ｇ ； ｍ 为 单 体 总质 量 ， ｇ 。 耐干 、 湿 摩 擦 牢度 ： 按 Ｇ Ｂ ／ Ｔ ３ ９ ２ ０ — １ ９ ９ ７ ｆ ｊ Ｈ ， ４ 试 ： 皂 洗 牢度 ： 按 Ｇ Ｂ ／ Ｔ ３ ９ ２ １ ． １ — １ ９ ９ ７测 试
ACURE2771脂肪族自交联水性丙烯酸聚氨酯分散体
ACURE 2771 脂肪族自交联水性丙烯酸聚氨酯分散体
简介
ACURE 2771是一种低羟值水性丙烯酸共聚乳液。
ACURE 2771可提供极好的透明性、光泽、硬度和对多种底材的附着力（木材、水泥、金属和塑料等）。
该产品可用于塑料漆，木器漆和金属漆快干水性单组分自干或烘干底漆和面漆的配制。
性能指标
外观乳白色
固体含量，% 40.0
pH ，(25°C) 8
Brookfield粘度,mPas <200
密度 1.1
羟基含量，% 1.8
推荐应用
•汽车内硬质塑料漆•工业漆
•耐醇机壳漆•五金工具漆
应用
ACURE 2771特别适用于塑料漆和木器漆，可单独使用或与其它丙烯酸乳液或聚氨酯乳液混拼使用。
为在室温下获得合适的漆膜，提高润湿性和开放时间，需加入助溶剂如乙二醇醚类，丁基卡必醇，添加量为乳液量的5-7%，添加丁基卡必醇可获得良好的底材润湿性、流平和附着力。
贮存
该产品须在 5°C -35°C条件下存放，避免冷冻，贮存期6个月以上。
羟基丙烯酸水分散体的制备及在塑胶板基材上的应用
羟基丙烯酸水分散体的制备及在塑胶板基材上的应用本文通过两步半连续滴加聚合法利用甲基丙烯酸类单体，引发剂二叔戊基过氧化物，链转移剂十二烷基硫醇，制备了双组分聚氨酯用水分散体。
通过此方法制备了苯乙烯（St）含量15.25%、羟基含量2.5%、粘度为954 mPa·s外观呈现为淡蓝色半透明的分散体。
然后将该分散体与多异氰酸酯复配使用，在塑胶板上喷涂，得到附着力、光泽、耐溶剂性均优异的漆膜。
并讨论了羟基的含量、分散体的玻璃化转变温度（Tg）、分子量、单体中苯乙烯（St）含量对涂膜性能的影响。
标签：丙烯酸;水分散体;塑胶基材塑料由于其易加工、材料成本低、综合性能优异被广泛应用。
根据材质的不同塑料可分为多种类型，有PP（聚丙烯）、PE（聚乙烯）、ABS（丙烯腈、丁二烯、苯乙烯三元共聚物）等多种材质的塑料[1]。
但塑料有明显缺点，尤其是PP、PE塑料，表面硬度较低、耐溶剂性差、高温下抗氧化能力差。
所以必须在塑料表面施加保护涂层，但在PP、PE塑料上，涂膜难以附着，所以研制一种能在PP、PE上有高附着力，耐化学性强的树脂是有意义的[2]。
本文合成制备了一种在PP 上有高附着，耐溶剂性好，且具有高光泽的树脂。
一、实验部分1.1 实验原料丙烯酸类单体：甲基丙烯酸缩水甘油酯、甲基丙烯酸甲酯、丙烯酸丁酯、丙烯酸、苯乙烯、丙烯酸羟乙酯、甲基丙烯酸异冰片酯。
溶剂：丙二醇丁醚、100#溶剂油。
引发剂：二叔戊基过氧化物、十二烷基硫醇。
中和剂：N，N-二甲基乙醇胺（分析纯）;三乙醇胺（TEA）摩贝（上海）生物科技有限公司。
以上药品均为工业级，直接使用。
固化剂：异氰酸酯固化剂（Bayhydur XP 2655）;去离子水（实验室自制）。
1.2 实验仪器分散机：艾卡仪器设备有限公司;集热式恒温加热搅拌器：巩义市予华仪器有限公司;PSS粒径仪：美国Particle Sizing Systems;DSC差示扫描量热仪：美国TA公司;旋转粘度计：上海昌吉地质仪器有限公司;鼓风式烘温干燥箱：上海一恒科学仪器有限公司;光泽仪：艾卡仪器设备有限公司;附着力划格测试仪：广州标格达实验室仪器用品有限公司;1.2 羟基丙烯酸水分散体的制备圆底烧瓶中装入E10p、溶剂Pnb、100#溶剂油，搅拌并升温到145℃至回流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ACURE 2780自交联水性丙烯酸分散体
简介
ACURE 2780是一种自交联水性丙烯酸共聚乳液。
ACURE 2780可提供极好的透明性、光泽、硬度和对多种底材的附着力（木材、水泥、金属和塑料等）该产品具有极好的耐醇性和耐化学性能。
该产品可用于塑料和金属表面快干水性单组分自干或烘干底漆和面漆的配制。
性能指标
外观乳白色
固体含量，% 40.0
pH ，(25°C) 8
Brookfield粘度,mPas <200
密度 1.1
最低成膜温度 MFFT, ℃85±5
推荐应用
•汽车内硬质塑料漆•工业漆
•耐醇机壳漆•五金工具漆
特性
•优异的耐水，耐湿性和耐醇，•初始硬度高，耐印痕
•对多种塑料底材附着力好•优异的耐沾污性和耐洗涤剂
•优异的耐防晒霜、润肤霜和耐杀虫剂性能•耐紫外线
ACURE 2780特别适用于金属或塑料漆，可单独使用或与其它丙烯酸乳液或聚氨酯乳液混拼使用。
为在室温下获得合适的漆膜，提高润湿性和开放时间，需加入助溶剂如乙二醇醚类，丁基卡必醇，添加量为乳液量的5-7%，添加丁基卡必醇可获得良好的底材润湿性、流平和附着力。
为提高ACURE 2780的柔韧性，可添加ACURE 2740。
ACURE 2780和ACURE 2740都具有优异的耐增塑剂迁移。
添加1-3%的AT5/N交联剂可提高漆膜的耐化学性。
贮存
该产品须在 5°C -35°C条件下存放，避免冷冻，贮存期6个月以上。
