电能表故障判断
交流电能表错误接线的判断方法
２ 反转１ ８ ０ 。 改为感 性负荷， 即可 以看出Ｉ ， 就是一 Ｊ 。 可以得到一 用相位伏安表先确定电压 ， 根 据判定 出来的正、 反相序， 结 将Ｊ 个 结论 当Ａ Ｂ 相 电压互 感器极 性接反时 电能表所接 入的电压为 合Ｂ 相， 就可 以准确的定 出电能表所加的电压是Ａ Ｂ Ｃ ， Ｂ Ｃ Ａ ， Ｃ Ａ Ｂ ， ｂ 电流 为Ｊ ， 一 。 Ａ Ｃ Ｂ ， Ｃ Ｂ Ａ ， Ｂ Ａ Ｃ 其中的一种。 利 用负载性 质和本相 电压、 电流的 Ｕ 相位关系确定出电能表所加入 的两个电流是什么相别 了。 感性负载 电能表接 线向量 图
分析步骤： 三相两元件 电能表 的测量数 据如下：
Ｕ １ ２ ＝ Ｉ Ｏ Ｏ Ｖ ，Ｕ ２ ３ ＝ １ ７ ３ Ｖ ，ｏ ￣－ ＜ｏ ｏ ｖ ，Ｉ １ ； ２ ． ２ Ａ ，Ｉ ２ ＝ ２ ． ３ Ａ
２ ． ３确 定 电能 表的电压相序
相位伏 安表确 定相序 ： 使 用电压和 电流 之间 的相 位 来判 断。 我们 假定（ ， ， （ ， ， （ ， 为正相序 。 Ｕ ， ［ ， ， ， ｆ ， 为相电压 ， 正相序 向量 图中相 电压 永远是超前相电压 １ ２ ０ 。 的角， 线电压 ， 永 远是 超前线 电压
是％。 ； 就是Ｕ 。 。
当 ｂ 极性反时， 。 的相量 顺时针转了９ ｏ 。 与 ￣
根据 与Ｊ ， 的夹 角１ ８ ０ 。 ， 并且Ｊ ｊ 滞后ｆ ， ３ ０ 。 角， 可 以分析出 ， 就是 Ｉ ｃ ； 根据 。 与Ｊ ２ 的夹角为２ １ Ｏ 。 ， 并且 ２ 超 前 是容性负荷 ， 则可
， ”即为 ， 在 向量图中可 以看出Ｉ 磺毽 前相电压ｆ ， 。 ， 表现为容性 在 电能表 接线端子 处测 量， 测量顺序为： ① 测电压值②测 （ 负载 与已知的感性负载 相矛盾， 所以将Ｊ ， 反转１ ８ ０ 。 ， 就很容易的 电流值⑨ 测电压和电流 之间的相位角④分析 电压相序， 分析电 是一 Ｊ ， 同样Ｉ ， 超前 （ ， ， 将Ｉ ， 反转１ ８ ０ 。 ， 也很容 易分析 出Ｊ ， 压与电流 之间 的相位是 否正确， 以此 为根据 来判断 电能表接线 看出Ｊ 是～ 。 这样我们就得 出了其中的一个结论： 该 电能表加入 的电 是否正确。

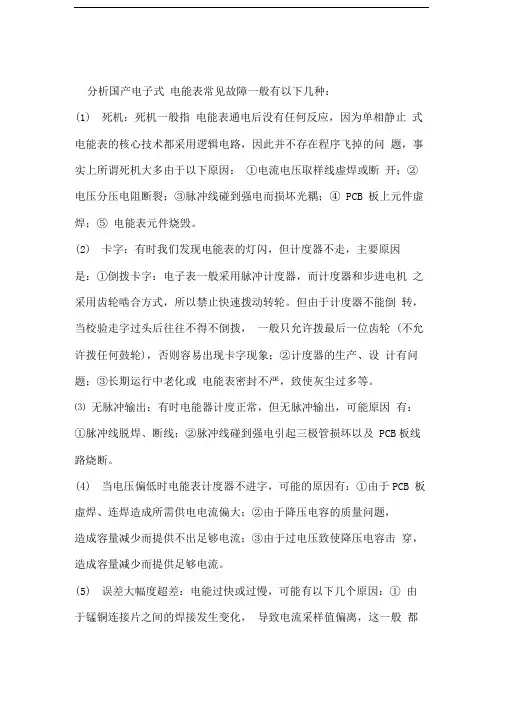

电子式电能表常见故障分析
分析国产电子式电能表常见故障一般有以下几种：
(1)死机：死机一般指电能表通电后没有任何反应，因为单相静止式电能表的核心技术都采用逻辑电路，因此并不存在程序飞掉的问题，事实上所谓死机大多由于以下原因：①电流电压取样线虚焊或断开；②电压分压电阻断裂；③脉冲线碰到强电而损坏光耦；④ PCB 板上元件虚焊；⑤ 电能表元件烧毁。
(2)卡字：有时我们发现电能表的灯闪，但计度器不走，主要原因
是：①倒拨卡字：电子表一般采用脉冲计度器，而计度器和步进电机之采用齿轮啮合方式，所以禁止快速拨动转轮。
但由于计度器不能倒转，当校验走字过头后往往不得不倒拨，一般只允许拨最后一位齿轮 (不允许拨任何鼓轮)，否则容易出现卡字现象；②计度器的生产、设计有问题；③长期运行中老化或电能表密封不严，致使灰尘过多等。
⑶ 无脉冲输出：有时电能器计度正常，但无脉冲输出，可能原因有：①脉冲线脱焊、断线；②脉冲线碰到强电引起三极管损坏以及 PCB板线路烧断。
(4)当电压偏低时电能表计度器不进字，可能的原因有：①由于PCB 板虚焊、连焊造成所需供电电流偏大；②由于降压电容的质量问题，
造成容量减少而提供不出足够电流；③由于过电压致使降压电容击穿，造成容量减少而提供足够电流。
(5)误差大幅度超差：电能过快或过慢，可能有以下几个原因：① 由于锰铜连接片之间的焊接发生变化，导致电流采样值偏离，这一般都
是人为的；②电压调整回路的焊接出现虚焊、短路；③电子元件的晶振坏，出现时序混乱。
电能表常见故障及差错分析
电能表常见故障分析作为一名电能计量的工作人员，在日常工作中难免会遇到各种各样的电能计量故障和差错，特别是电能表的故障和差错。
最常见的电能表的故障和差错归纳起来可分为：1、表计本身的故障；2、人为因素造成的差错；3、外界因素造成的故障。
具体常见的表计本身的故障及原因有：一、机械式电能表：1、转盘转动，计度器不走字。
产生原因：a、第一齿轮与蜗杆咬合太浅；b、第一传动齿轮缺牙；c、传动齿轮与字轮的间隙过大；d、字轮的导齿较短。
2、跳字：字轮及传动齿轴杆与轴配合过松；b、第一齿轮与轴杆齿形不等；c、字轮与传动轮间排列放松；d、导齿变形。
3、不用电时电能表正转超过一周。
产生原因是表潜动不合格。
4、不用电时单相电能表正转或者反转较快。
产生原因是电流铁芯上的电流线圈内部有短路。
5、在轻负荷时少计量或者表不转动。
产生原因是计度器卡字或磁铁间隙中有异物。
二、电子式电能表：1、通电后无显示。
产生原因是a、断线，接触不良；b、整流器、稳压管或稳压集成块损坏；c、时控板插头脱落或失去记忆功能；d、电池电压不足。
2、使用中的表计显示全部回零，所有储存数据丢失。
产生原因表计抗干扰能力变差储存功能不能正常使用。
三、人为因素造成的差错产生的原因是：工作责任心不强、工作不负责、马虎大意。
具体表现为：1、电流线反接；2、电压线接成逆相序；3、对多变比CT不按需求使用的变比接入表计。
4、不严格按要求进行封印，给窃电者以改动接线机会。
四、外界因素造成的表计故障有：1、雷击导致表计烧坏；2、过负荷用电烧坏表计；3、外力作用损坏表计。
当然，表计的故障和差错各种各样，以上只是我工作中常见的，作为一个从事电能计量的工作人员，只有不断的学习和总结，才能在自己的工作中得到不断的提高和适应发展的需要。
关口电能表常见故障分析
《装备维修技术》2021年第7期关口电能表常见故障分析张茹惠（国家能源集团山东石横热电有限公司，山东 泰安 271621）摘 要：每个供电企业的生产过程中重中之重的环节都是电能的计量，而关口电能表就是电能计量的核心装置，掌握好电能计量是决定供电企业以及相应产业链经济效益得最大保障。
因此对于关口电能表的维护和故障分析显得尤为重要，这对于确保供电企业和发电厂供电的准确性和安全性有着十分重要的作用。
本文通过对于众多关口电能表故障的调查和分析，列举了常见的关口电能表的故障，并进行分析，提出解决方案和预防措施。
关键词：关口电能表；故障；电量前言：关口电能表所能体现的最核心的数值是电能的计量点，我们所说的电能的计量点是指供电企业，用电企业及中间经营企业之间进行电能计算的计量点，是衡量所有电能的流向和大小，而所记录的电能计量点则作为判断供电企业在市场能否正常运转的核心，对应的是该企业最直接的经济效益，因而对于关口电能表的故障分析迫在眉睫。
1 电能计量系统概述电能计量系统主要是由电压回路，电流回路，关口电能表，采集设备和双位继电器等零部件构成，其中最为重要的就是关口电能表，是重要的计量设备，也是确保准确电量输入输出的设备。
当然，每一个零部件出现故障都要及时更换或维护，以免造成不必要的经济损失。
2关口电能表组成关口电能表一般由四个部分组成，分别是电压互感器、电流互感器、电能表和二次回路。
3 关口电能表常见故障3.1关口电能表自身故障关口电能表自己本身发生故障的情况相对而言还是比较少的，一般出现的状况都是死机，不能显示数值或者计量的数值不断循环，无有用信息的传达，经过多种方法也未能获得与主机的联系，但经过修改本表内在编程即可恢复使用，正常情况下故障的原因大概有两点，一是此表老化太严重，使用超过八年，此类情况出现故障较频繁。
另一种是因为联系太频繁或者在使用过程中受到其他磁场信号的干扰。
应及时更换新的关口电能表，同时可以做一些信号屏蔽措施，使用过程中避开一些磁场信号的干扰。
智能电能表常见故障及原因分析
电能计量主持:朱宁NONGCUN DIANGONG 智能申能表..................常见故障及原因分析（252100）国网山东社平县供电公司梁法文朱传孟徐龙1智能电能表常见屏显故障代码当智能电能表出现故障时，其液晶显示屏会显示错课代码（用Err-数字代码表示）且报警灯会红色常亮。
常见错误代码故障分析如下。
（1）Err-01：控制回路错课。
当用戸预存电费为0元时.电能表控制继电器断开。
当费控开关或电能表出现异希•时电能表仍能用电，当消耗1kWh后，液晶屏显示“Err-01”。
断电后代码消失，当用户购电后，自动扣除透支电费,“Err-01”代码消失。
（2）Err-02:ESAM错误"安全芯片ESAM出现故:障，需更换ESAM或更换维修电能表。
（3）Err-04：吋钟电池电压低。
电能表内置蓄电池电压低，液晶屏显示“庖”符号，此时如果停电，电能表吋间会丢失.造成采集界常，需史换电池或做换表处理。
（4）Err-08:时钟故:障’屯能表时钟错课，现场观察电能表吋间如果出现佩差，应通过学机设备校对时间，否则会造成远程采集不成功。
（5）Err-1（）：认证错误"电能表密钥卜-载不成功或远程更新密钥失败。
应将电能表拆回在试验室重新下载密钥。
2通信故障RS485通信故障，表现为不通信、不抄表’故:障原因:一是通信参数设置下发不止确.如波特率、表地址、通信规约等设置错误，采集终端无法建立与电能表的通信;二是通信线安装工艺不合格，通信线接反、虚接，造成通信失败；二是通佶线过长或与外层-金属屏蔽线粘连间接接地，造成485端口电压达不到正常工作屯圧，屯圧在2—5V正常；四是由于智能电能表设计至少右两路485端口.现场连接的通信端口与采集系统方案中选择的通信端口不一致造成通信失败。
解决力法：现场安装电能表及连接通信线娈严格执行安装工艺和技术耍求.避免出现接反、虚接情况，用万用表测量485通信线电压合格后再接线,安装完毕做好现场电能表参数与系统录入参数的核对。

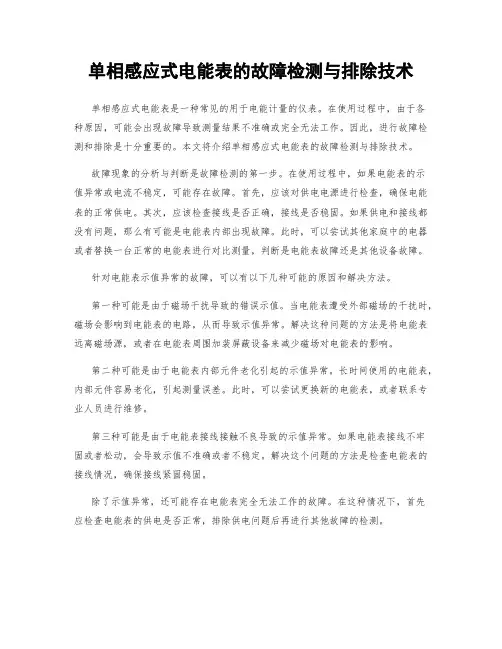

单相感应式电能表的故障检测与排除技术
单相感应式电能表的故障检测与排除技术单相感应式电能表是一种常见的用于电能计量的仪表。
在使用过程中，由于各种原因，可能会出现故障导致测量结果不准确或完全无法工作。
因此，进行故障检测和排除是十分重要的。
本文将介绍单相感应式电能表的故障检测与排除技术。
故障现象的分析与判断是故障检测的第一步。
在使用过程中，如果电能表的示值异常或电流不稳定，可能存在故障。
首先，应该对供电电源进行检查，确保电能表的正常供电。
其次，应该检查接线是否正确，接线是否稳固。
如果供电和接线都没有问题，那么有可能是电能表内部出现故障。
此时，可以尝试其他家庭中的电器或者替换一台正常的电能表进行对比测量，判断是电能表故障还是其他设备故障。
针对电能表示值异常的故障，可以有以下几种可能的原因和解决方法。
第一种可能是由于磁场干扰导致的错误示值。
当电能表遭受外部磁场的干扰时，磁场会影响到电能表的电路，从而导致示值异常。
解决这种问题的方法是将电能表远离磁场源，或者在电能表周围加装屏蔽设备来减少磁场对电能表的影响。
第二种可能是由于电能表内部元件老化引起的示值异常。
长时间使用的电能表，内部元件容易老化，引起测量误差。
此时，可以尝试更换新的电能表，或者联系专业人员进行维修。
第三种可能是由于电能表接线接触不良导致的示值异常。
如果电能表接线不牢固或者松动，会导致示值不准确或者不稳定。
解决这个问题的方法是检查电能表的接线情况，确保接线紧固稳固。
除了示值异常，还可能存在电能表完全无法工作的故障。
在这种情况下，首先应检查电能表的供电是否正常，排除供电问题后再进行其他故障的检测。
一种可能的故障是电能表电路短路导致的无法工作。
当电能表的电路发生短路时，会导致电流无法正常通过，从而使电能表无法工作。
解决这个问题的方法是检查电路连接，排除电路短路的可能性。
另一种可能的故障是电能表内部元件损坏导致无法工作。
当电能表内部的元件损坏或者失效时，会导致电能表无法正常运行。
此时，应该联系专业人员进行维修或者更换电能表。
电能表故障判断方法
电能表故障判断方法一、智能电能表通用故障判断当前我们使用的智能电能表包括江苏林洋的DTZY71、DTZY71-G，深圳航天泰瑞捷的DTZ876，青岛高科的DSZ1506等，以后再有新型号的智能电能表也都通用的（型号中带有字母Z的都是智能表）。
智能电能表在正常运行的情况下，在电能表显示屏的表码位置下方应有一行显示“U a U b U c I a I b I c”，逆相序、失压、失流、断相、电流反向这几种情况，都可以从这行显示判断出来，若是某相电压失压、断相，则其对应的那个图标就会闪烁或者消失，某相电流失流也是一样。
若是某相电流反接（互感器k1、k2接反了），那一相对应的电流图标就会闪烁，并且前边会有个负号，例如A相电流反向，则显示－I a。
逆相序会直接在显示屏上提示“逆相序”。
若是“U a U b U c I a I b I c”这行显示正常，但是电能表报警灯还是闪烁时，按“上翻”或者“下翻”键，找到错误代码显示一项，是“Err—数字”的格式，然后对照下面的列表就可以知道是什么错误了。
Err—01 控制回路错误Err—02 ESAM错误Err—03 内卡初始化错误Err—04 时钟电池电压低Err—05 内部程序错误Err—06 存储器故障或损坏Err—07 时钟故障Err—51 过载Err—52 电流严重不平衡Err—53 过压Err—54 功率因数超限Err—55 超有功需量报警事件Err—56 有功电能方向改变（双向计量除外）二、浩宁达DTSD22型电能表故障判断浩宁达DTSD22型号的电能表有两批，其错误代码是不一样的，出厂日期较早的那批是老版的，出厂日期较晚的那批是新版的。
同样按翻页键找到错误代码，其格式是“F—数字”。
浩宁达DTSD22老版：F—00 工作正常F—01 电池欠压F—02 失压、失流F—03 电压越限F—04 超负荷F—05 相序错浩宁达DTSD22新版：F—00 工作正常F—01 内部程序出错F—02 时钟晶振频率错误F—03 存储器故障或损坏F—04 硬件故障F—05 电池欠压F—06 失压F—07 失流F—08 断相F—09 超负荷F—10 电压越上限F—11 电压越下限F—12 低功率因数F—13 电流反相F—14 逆相序。
电能表常见故障及处理方法
电能表常见故障及处理方法
电能表常见的故障有以下几种：
1. 显示不准：电能表的显示不准是最常见的故障之一。
这可能是由于电能表的内部零部件损坏
或老化导致的。
处理方法是更换电能表或者修理电能表的内部零部件。
2. 电表停转：电能表停转可能是由于电能表的电动力系统故障导致的。
可以尝试给电能表重新
供电或者检查电表的连接情况。
如果问题仍然存在，建议更换电能表。
3. 漏电：漏电是指电流超过额定值从漏电保护器中泄漏出来。
此时，首先需要检查漏电保护器
是否正常工作。
如果漏电保护器正常，可能是电能表的故障。
此时，需要更换电能表。
4. 火线和零线对调：火线和零线对调是指电能表中火线和零线连接错误。
这可能导致电能表计
算电能的错误。
处理方法是重新连接火线和零线。
5. 电能表计量错误：电能表计量错误可能是由于内部电路故障导致的。
处理方法是更换电能表。
总的来说，对于电能表的故障处理，一般可以通过检查电源连接、更换电能表或修理电能表的
内部零部件来解决问题。
建议在遇到故障时，寻求专业电工的帮助进行处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电能表故障判断
一、60度无功判断
共性：有功、无功灯交替频闪（注：三相三线60°无功引起Ia 反向）
瑞士：电流相角：60° 180° 300°；cosΦ=0.5左右
浩宁达、威胜：cosΦ=0.5左右
二、电压逆相序
共性：有功、无功灯基本不闪，基本判断为逆相序
（注：三相四线逆相序引起Ia、Ic反向，三相三线引起Ia反向）威胜：显示“逆相序”
威胜、浩宁达：a、c相cosΦ=0.5左右，b相正常cosΦ=0.99—1 （注：浩宁达显示F0007）
瑞士：电压相位角：0° 240° 120°
电流相位角：120° 240° 0°
三、电流逆相序
共性：有功、无功灯基本不闪
（注：三相四线逆相序引起Ia、Ic反向，三相三线引起Ia反向）
威胜：不显示“逆相序”
威胜、浩宁达：a、c相cosΦ=0.5左右
（注：浩宁达显示F0011）
瑞士：电流相位角：240° 120° 0°
四、三相电流反（有功灯正常闪）
威胜：显示 -Ia、-Ib、-Ic
瑞士：电流相位角：180° 300° 60°
浩宁达：电流值左上角箭头显示反向“←”
五、三相电压越限
查看最下方显示器内电压值
（注：220V偏离电压额定值+7%、-10%，60V偏离额定电压值-7%、+7%）六、电流开路、电压断压
从表内查看电流、电压值进行判断
威胜：表上的电流或电压相不显示
七、硬件故障
显示电池标志，表示电池欠压
查看封铅、U型钩窃电等。
