苏科版九年级物理上册第十三章电路初探 单元测试题
第十三章单元测试题
一、选择题(每题3分，共33分)
1．由电源、开关、导线和两只灯泡组成的电路中，用电压表测得两灯泡两端的电压分别为2 V和1 V，则()
A．两灯可能并联B．两灯一定并联
C．两灯可能串联D．通过两灯的电流一定相等
2．如图1所示的四个电路中，属于串联电路的是()
图1
3．如图2所示实物图，图3中与其一致的电路图是()
图2
图3
4．如图4甲所示电路，开关闭合后，两个电流表指针偏转均如图乙所示，则通过灯L1和L2的电流分别为()
A．0.44 A 2.2 A B．0.44 A 1.76 A
C．1.76 A0.44 A D．0.44 A 2.64 A
图4
5．如图5所示，电源电压不变，当开关S1闭合、S2断开时，电压表的示数为3 V；当S1断开、S2闭合时，电压表示数为4.5 V．则当开关S1闭合、S2断开时，灯L1和L2两端的电
压分别是()
图5
A．3 V和4.5 V B．1.5 V和4.5 V
C．3 V和1.5 V D．1.5 V和3 V
6．小明做实验时，将电路连接成如图6所示的情景．若要将导线M、N与A、B、C、D四个接线柱中任意两个连接，使两灯构成并联，且开关闭合后电压表指针正常偏转，共有几种接法()
A．两种B．四种C．六种D．八种
图6
7．家用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡．其中电动压缩机M受温控开关S1控制，照明灯泡L受门控开关S2控制．电动压缩机和照明灯泡既能单独工作又能同时工作．如图7所示是几个同学画的家用电冰箱的电路图，其中正确的是()
图7
8．如图8所示的电路中，a、b是电表，闭合开关要使两灯均发光，则()
A．a、b都是电流表B．a、b都是电压表
C．a是电流表，b是电压表D．a是电压表，b是电流表
图8
9．小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图9所示的电路．当开关S由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是()
图9
A．A1的示数变大，A2的示数不变B．A1的示数变小，A2的示数变大
C．A1的示数变大，A2的示数变小D．A1的示数不变，A2的示数变大
10．小强同学在“探究串联电路的电流特点”的实验中，连接了如图10所示的实验电路，闭合开关S后，两灯都不亮．为检测出电路故障，老师将一只电压表并联在灯L1两端，发现电压表指针有明显的偏转，而电流表的指针几乎没动．则小强连接的电路的故障可能是() A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路
图10
11．如图11所示，两个相同的小灯泡L1、L2串联在电路中，闭合开关后，两个灯泡都不亮．已知L1、L2中有一个灯泡的灯丝损坏，另一个完好．为判断哪一个灯泡损坏，下列操作及判断不正确的是()
A．把电压表两接线柱分别接在a、b两点，闭合开关，如果电压表有示数，则说明L2损坏
B．把电流表两接线柱分别接在a、b两点，闭合开关，如果电流表有示数，则说明L1损坏
C．把一根导线两端分别接在a、b两点，闭合开关，如果L1发光，则说明L2损坏
D．把另一个相同的小灯泡L连接在a、b两点，如果L、L1发光，则说明L2损坏
图11
二、填空题(每空2分，共32分)
12．我国家庭电路中，电灯、电视机、电扇等用电器正常工作的电压为________V，这些用电器是________(选填“串联”或“并联”)的，工作时将________能分别转化为光能、机械能等．
13．如图12所示电路，若要使L1和L2串联，应只闭合开关________；若要使L1和L2并联，应闭合开关________；不能同时闭合________，否则会造成电源短路．
图12
14．图14为接在如图13所示电路中A、B两处的两个电流表的读数示意图，则图中灯L1中的电流是________A，灯L2中的电流是________A.
图13 图14
15．如图15甲所示的电路，当开关S闭合后，电流表测量的是通过________(选填“电源”“L1”或“L2”)的电流；电流表的指针偏转如图乙所示，电流表的示数为________A.
图15
16．如图16所示的电路，电源电压是3 V．闭合开关S后，两灯均发光，电压表的示数是1.4 V，此时灯L1两端的电压是________V；一段时间后，两灯同时熄灭，电压表示数变大，导致这种电路故障的原因可能是____________．
图16
17．如图17所示，电源电压为6 V不变，开关S闭合后，电压表示数为2 V，则灯L1两端的电压为________V，通过两灯的电流________(选填“L1”“L2”或“一样”)大．
图17
18．小明按如图18甲所示的电路进行实验，当闭合开关，用电器正常工作时，电压表
V1和V2的指针偏转完全相同，如图乙所示，则L1两端的电压为________V，L2两端的电压为________V.
图18
三、作图题(5分)
19．请按下列要求连接好实物电路．要求：两灯独立工作，互不影响，开关S1能控制L1、L2，开关S2控制L2，电流表测通过L1的电流，电压表测L2两端的电压．
图19
四、实验探究题(共30分)
20．(15分)小明在探究并联电路电流规律的实验中，如图20甲所示是实验的电路图．
图20
(1)在连接电路时发现，刚接好最后一根导线，电表的指针就发生了偏转，由此可知在连接电路时，他忘了______________________．
(2)他先将电流表接在A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是______________________．(一条即可)
(3)他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是________________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为________A.
(4)在解决了以上问题后，将电流表分别接入A、B、C三处，闭合开关，测出了一组电流值并记录在表格中，立即得出了并联电路的电流规律．请你指出他的实验需要改进的地方是________________________________．
(5)实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A2的示数________(选填“变大”“变小”或“不变”)．
21．(15分)为了探究串联电路中电压的规律，小明设计的电路如图21甲所示．根据电路图把电压表分别接入电路中的AB、BC与AC之间，测出它们的电压，填入表中．
图21
(1)AC
(2)在测灯L2两端电压时，只将电压表接A的一端改接到C，这种接法________(选填“正确”或“不正确”)，理由是__________________________________________．
(3)在表格中记录数据后，下一步首先应该做的是________．
A．整理器材，结束实验
B．换用不同规格的小灯泡，再测出几组电压值
C．分析数据，得出结论
(4)若闭合开关，发现电压表示数为零，则小灯泡的故障可能是____________或____________．
1．D 2.C 3.B 4.B 5.D 6．B．7．B8.C 9．D10．C11.B
12．220并联电
13．S3S1、S2S2、S3
14．1.30.415.L20.28
16．1.6灯L2断路17.4一样18.8 2
19．
20．(1)断开开关(2)L1断路(3)电流表正、负接线柱接反了0.24(4)换用不同规格的灯泡测量多组数据(5)变大
21．(1)6
(2)不正确电压表的正、负接线柱接反了
(3)B
(4)L1短路L2断路。
苏科版九年级上册物理第13章《电路初探》单元测试卷(含答案解析)
九年级上册物理单元测试卷第13章《电路初探》姓名：_________班级：_________学号：_________注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号。
写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单选题1．下列不属于电源的是（）A．干电池B．发电机C．电磁炉D．太阳能电池2．下面是小明同学对有关电路分析后作出的判断，其中正确的是（）A．在连接电路的过程中，一定要从电源的正极出发，逐个顺次连接元件B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．教室内的三盏日光灯由一个开关控制，它们同时亮，同时熄灭，这三盏灯的连接方式为并联D．两个灯泡连接在同一电路中，如果其中一个出现故障而不亮，另一个灯泡能亮，则两个灯泡的连接方式为并联3．新型电动公共汽车的动力来源于电动机。
它的设计充分考虑了要保证人身安全，前、后两门（电路开关）中任意一个门没有关闭好，车都无法行驶。
如图中符合要求的电路是（）A．B．C．D．4．如图所示电路，当开关S闭合时，电流表A1和A2的示数分别为0.9A和0.5A，则通过灯L1的电流是（）A．0.5A B．0.4A C．0.9A D．1.4A5．与图所示实验电路相对应的电路图是图中的（）A．B．C．D．6．电流看不见、摸不着，判断电路中是否有电流时，我们可通过电路中的灯泡是否发光来确定。
下面是小红同学在学习中遇到的四个研究实例，其中采取的方法与“判断电路中是否有电流”方法相同的是（）A．通过测100张纸的厚度来测1张纸的厚度B．学习电压时，通过对比水压来认识它C．通过研究墨水在清水中的扩散现象认识分子的运动情况D．研究滑动摩擦力与接触面粗糙程度关系时，控制压力不变7．如图所示，当开关S闭合后，电压表测出的电压是（）A．灯L1两端的电压B．灯L2两端的电压C．L1与L2两端的电压D．电源电压8．如图甲所示电路，闭合开关S，两灯都发光，两电流表的指针位置均如图乙所示，则电流表A1的示数是和通过灯L1的电流为（）A．0.3A 0.3A B．1.5A 0.3A C．1.5A 1.2A D．1.5A 1.5A9．如图所示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲∶U乙=3∶2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲∶I乙为（）A．2∶1 B．3∶1 C．2∶3 D．1∶310．小明连接了如图甲所示的电路，当开关S闭合后，电路正常工作，电流表指针偏转如图乙所示，下列关于该电路说法正确的是（）A．若测量前指针在零刻线偏右，则测量结果比实际值偏大B．此时电流表的示数为1.3AC．灯L1与L2的连接方式是串联D．电流表测的是通过灯L1的电流11．小华同学用两节新干电池、两只灯泡、电流表、电压表、开关等连接成图示的电路，闭合开关进行实验，下列判断正确的是（）A．电源电压为1.5VB．灯泡L1和L2是并联的C．若灯L1断路，则电流表示数为零、电压表示数不为零D．若灯L2断路，则电流示数不为零，电压表示数为零12．如图所示电路，下列分析不正确的是（）A．仅闭合S1、S2时，L1、L2并联，A1测得是L1的电流，A2无示数B．仅闭合S1、S3时，L1、L2并联，A1、A2均有示数C．仅闭合S2、S3时，电源短路D．仅闭合S3时，L1、L2串联，A1、A2的示数相等二、填空题13．家庭电路中各用电器是_________的，开关和用电器是_________的（均填串联或并联）14．电路就是用导线把电源、用电器、_________等元件连接起来组成的电流路径，实验室所用导线的材料通常是_________。
(苏科版)初中物理九年级上册：第十三章 电路初探 单元测试(含答案)
第十三章综合测试一、单项选择题（共11小题；共22分） 1.在国际单位制中，电流的单位是（ ） A .安（A ）B .秒（s ）C .赫（Hz ）D .米（m ）2.在如图所示电路中，正确的是（ ）A .B .C .D .3.如图中的实物连接电路，下列说法中正确的是（ ）A .1L 、2L 两盏灯并联B .1L 、3L 两盏灯并联C .1L 、2L 、3L 是三盏灯并联D .电路是短路，会烧坏电源4.如图所示，在探究串联电路电压规律时，闭合开关，小明同学用电压表测出1L 、2L 和AC 两端的电压分别为2.3V 、2.1V 、4.5V ；在表格中记录数据后，下一步首先应该做的是（ ）A .整理器材，结束实验B .换用不同规格的小灯泡，再测出几组电压值C .分析数据，得出结论D .换用电压表的另一量程，再测出一组电压值5.电源适配器（俗称充电器）上印有如图所示数据，则该电源适配器向手机充电的电压约为（ ）A .5伏B .12伏C .100伏D .220伏6.如图所示电路中，要使两灯并联，下列做法正确的是（ ）A .1S 、2S 断开，3S 闭合B .1S 、2S 闭合，3S 断开C .1S 、2S 、3S 闭合D .1S 断开，2S 、3S 闭合 7.将1L 、2L 、3L 三只灯串联在电路中，发现1L 最暗，2L 较亮，3L 最亮，则通过三只灯电流的关系是（ ）A .123I I I ＞＞B .123I I I ==C .123I I I ＜＜D .无法判断8.物理兴趣小组的同学们在“探究水果电池电压”的实验中：小明用铜片和锌片作为电极插入较小的柠檬制成了一个水果电池，小华用铜片和铝片插入较大的柠檬也制成了一个水果电池。
他们分别连通相同的音乐芯片，发现两个芯片发出的声音响度不同。
由此他们提出下列问题，这些问题中不属于可探究的科学问题的是（ ）A .水果电池电压与水果的大小有关吗？B .为什么两个芯片发出声音的响度不同？C .水果电池电压与电极的材料有关吗？D .芯片两端的电压会影响发声的响度吗？9.如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A 、B 、C 三处的电流分别为A 0.4A I =、B 0.2A I =、C 0.2A I =，在表格中记录数据后，下一步应该做的是（ ）A .整理器材，结束实验B .分析数据，得出结论C .换用不同规格的小灯泡，再测出几组电流值D .换用电流表的另一量程，再测出一组电流值10.在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻1R 和2R 两端的电压分别为（ ）A .5.6V 1.4VB .7V 1.4VC .1.4V 7VD .1.4V 5.6V11.某种电脑键盘清洁器有两个开关，开关1S 只控制照明用的小灯泡L ，开关2S 只控制吸尘用的电动机M 。
苏科版九年级上册物理 第十三章 电路初探单元测试卷(解析版)
苏科版九年级上册物理第十三章电路初探单元测试卷（解析版）一、初三物理第十三章电路初探易错压轴题提优（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。
通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。
两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。
充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。
改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。
电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。
多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。
现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。
【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。
(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U =(3)[3]根据上题所得公式Q U C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯ (4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为S C d ε=则 111S C d ε= 222S C d ε=因为多电容器串联时 121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为 121221US S S d C S d Q U ε+==2．图甲是安装在木板正面的部分电路，其中a 、b 、c 、d 是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L 1、L 2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。

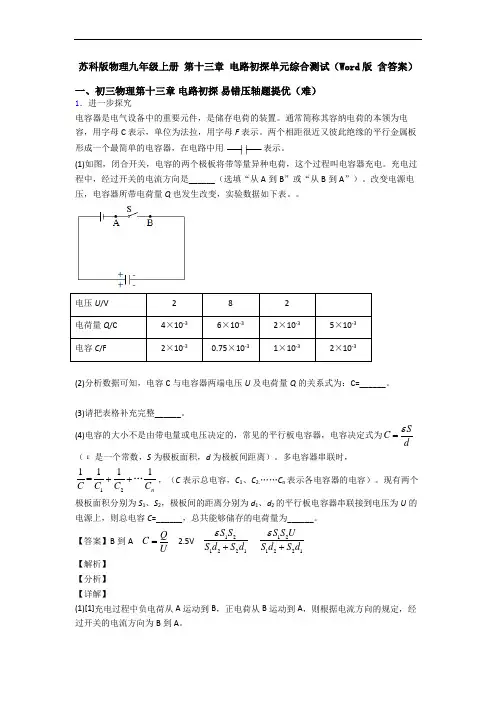

苏科版物理九年级上册 第十三章 电路初探单元综合测试(Word版 含答案)
