常用五金材料的性能
常用五金材料的性能
一一一金属材料SPCC 一般用钢板，表面需电镀或涂装处理SECC 镀锌钢板，表面已做烙酸盐处理及防指纹处理SUS 301 弹性不锈钢SUS304 不锈钢镀锌钢板表面的化学组成------基材（钢铁），镀锌层或镀镍锌合金层，烙酸盐层和有机化学薄膜层.有机化学薄膜层能表面抗指纹和白锈，抗腐蚀及有较佳的烤漆性.SECC的镀锌方法热浸镀锌法:连续镀锌法（成卷的钢板连续浸在溶解有锌的镀槽中板片镀锌法(剪切好的钢板浸在镀槽中，镀好后会有锌花.电镀法: 电化学电镀，镀槽中有硫酸锌溶液，以锌为阳极，原材质钢板为阴极.1-2产品种类介绍1.品名介绍材料规格后处理镀层厚度S A B C＊D＊ES for SteelA:EG （Electro Galvanized Steel）电气镀锌钢板---电镀锌一般通称JIS镀纯锌EG SECC（1）铅和镍合金合金EG SECC（2）GI (Galvanized Steel) 溶融镀锌钢板------热浸镀锌非合金化GI，LG SGCC（3）铅和镍合金GA，ALLOY SGCC （4）裸露处耐蚀性2>3>4>1熔接性2>4>1>3涂漆性4>2>1>3加工性1>2>3>4B: 所使用的底材C (Cold rolled) : 冷轧H(Hot rolled):热轧C:底材的种类C:一般用D:抽模用E:深抽用H:一般硬质用D:后处理M: 无处理C:普通烙酸处理---耐蚀性良好，颜色白色化D:厚烙酸处理---耐蚀性更好，颜色黄色化P:磷酸处理---涂装性良好U:有机耐指纹树脂处理(普通烙酸处理)--- ---耐蚀性良好，颜色白色化，耐指纹性很好A:有机耐指纹树脂处理(厚烙酸处理)---颜色黄色化，耐蚀性更好FX:无机耐指纹树脂处理---导电性FS:润滑性树脂处理---免用冲床油E:镀层厚1-4物理特性膜厚---含镀锌层，烙酸盐层及有机化学薄膜层，最小之膜厚需0.00356mm以上. 测试方法有磁性测试(ASTM B499), 电量分析(ASTM B504), 显微镜观察（ASTM B487）表面抗电阻---一般应该小于0.1欧姆/平方公分.1-5盐雾试验----试片尺寸100mmX150mmX1.2mm, 试片需冲整捆或整叠铁材中取下，必须在镀烙酸盐后24小时，但不可超过72小时才可以用于测试，使用5%的盐水，用含盐的水汽充满箱子，试片垂直倒挂在箱子中48小时。
五金件材质分类
五金件材质分类五金件是指用于连接、固定、支撑和传递力量的各种金属制品，广泛应用于建筑、机械设备、家具和电子产品等领域。
根据其材质的不同，五金件可以分为多种类型，下面将按照材质分类，介绍常见的五金件。
一、铁质五金件铁质五金件是指由铁类材料制成的五金件，如铁螺丝、铁螺母、铁垫圈等。
铁质五金件具有强度高、耐磨损、耐腐蚀等特点，广泛用于建筑、机械设备和汽车制造等领域。
铁质五金件常用于机械设备的连接和固定，如机床、起重设备等。
在建筑领域，铁质五金件常用于连接和固定钢结构，如梁柱连接、钢板焊接等。
此外，铁质五金件还用于家具制造和电子产品的装配，如家具螺丝、电子产品固定件等。
二、不锈钢五金件不锈钢五金件是指由不锈钢材料制成的五金件，如不锈钢螺丝、不锈钢螺母、不锈钢垫圈等。
不锈钢五金件具有优良的耐腐蚀性能，能够在潮湿、腐蚀性环境中长时间使用。
不锈钢五金件常用于食品加工设备、化工设备和海洋工程等领域，其耐腐蚀性能能够满足特殊工作环境的要求。
此外，不锈钢五金件还广泛应用于家具、厨房设备和装饰材料等领域，如不锈钢门把手、不锈钢水槽等。
三、铝合金五金件铝合金五金件是指由铝合金材料制成的五金件，如铝合金螺丝、铝合金螺母、铝合金垫圈等。
铝合金五金件具有重量轻、耐腐蚀、导热性好等特点，广泛应用于航空航天、汽车制造和电子产品等领域。
铝合金五金件常用于航空航天领域的飞机制造和维修，如飞机外壳的连接和固定。
在汽车制造领域，铝合金五金件常用于汽车发动机、车身和底盘等部件的连接和固定。
此外，铝合金五金件还用于电子产品的散热和固定，如电脑散热器、手机外壳等。
四、塑料五金件塑料五金件是指由塑料材料制成的五金件，如塑料螺丝、塑料螺母、塑料垫圈等。
塑料五金件具有重量轻、绝缘性能好、成本低等特点，广泛应用于家具、电子产品和日用品等领域。
塑料五金件常用于家具制造和装饰材料，如塑料家具螺丝、塑料门把手等。
在电子产品领域，塑料五金件常用于电脑外壳、手机壳等。
电子电器常用五金材料

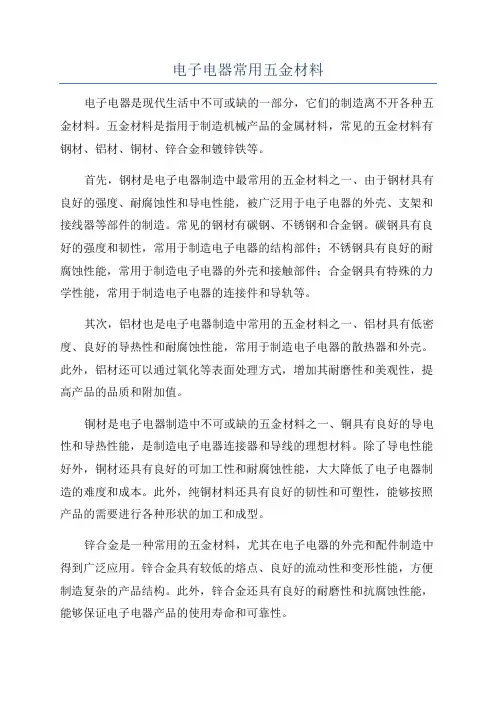

电子电器常用五金材料电子电器是现代生活中不可或缺的一部分，它们的制造离不开各种五金材料。
五金材料是指用于制造机械产品的金属材料，常见的五金材料有钢材、铝材、铜材、锌合金和镀锌铁等。
首先，钢材是电子电器制造中最常用的五金材料之一、由于钢材具有良好的强度、耐腐蚀性和导电性能，被广泛用于电子电器的外壳、支架和接线器等部件的制造。
常见的钢材有碳钢、不锈钢和合金钢。
碳钢具有良好的强度和韧性，常用于制造电子电器的结构部件；不锈钢具有良好的耐腐蚀性能，常用于制造电子电器的外壳和接触部件；合金钢具有特殊的力学性能，常用于制造电子电器的连接件和导轨等。
其次，铝材也是电子电器制造中常用的五金材料之一、铝材具有低密度、良好的导热性和耐腐蚀性能，常用于制造电子电器的散热器和外壳。
此外，铝材还可以通过氧化等表面处理方式，增加其耐磨性和美观性，提高产品的品质和附加值。
铜材是电子电器制造中不可或缺的五金材料之一、铜具有良好的导电性和导热性能，是制造电子电器连接器和导线的理想材料。
除了导电性能好外，铜材还具有良好的可加工性和耐腐蚀性能，大大降低了电子电器制造的难度和成本。
此外，纯铜材料还具有良好的韧性和可塑性，能够按照产品的需要进行各种形状的加工和成型。
锌合金是一种常用的五金材料，尤其在电子电器的外壳和配件制造中得到广泛应用。
锌合金具有较低的熔点、良好的流动性和变形性能，方便制造复杂的产品结构。
此外，锌合金还具有良好的耐磨性和抗腐蚀性能，能够保证电子电器产品的使用寿命和可靠性。
最后，镀锌铁也是电子电器制造中常用的五金材料之一、镀锌铁是将铁制品表面镀上一层锌，以防止铁制品腐蚀和氧化。
镀锌铁在制造电子电器的配件和连接件时，通常用作固定和支撑结构，具有良好的耐腐蚀性和机械强度。
总之，电子电器的制造离不开各种五金材料的运用。
钢材、铝材、铜材、锌合金和镀锌铁等是电子电器制造过程中常见的五金材料，它们通过各自的特性和特点，为电子电器的功能和性能提供了支持和保障。
五金材料有哪些
五金材料有哪些
五金材料是指用于制造五金制品的原材料，主要包括金属材料和非金属材料。
金属材料是五金制品的主要原料，而非金属材料则在五金制品的表面处理和装饰中发挥作用。
下面我们将介绍一些常见的五金材料。
首先，金属材料是五金制品的主要原料之一。
常见的金属材料包括铁、铜、铝、不锈钢等。
铁是最常见的金属材料，它具有良好的可塑性和韧性，广泛应用于五金制品的制造中。
铜是一种优质的导电材料，常用于电气五金制品的制造。
铝具有较轻的重量和良好的耐腐蚀性，常用于制造轻型五金制品。
不锈钢具有优良的耐腐蚀性能，常用于制造耐用的五金制品。
其次，非金属材料在五金制品的表面处理和装饰中发挥作用。
常见的非金属材
料包括塑料、橡胶、陶瓷等。
塑料具有良好的可塑性和耐腐蚀性，常用于五金制品的外壳和包装中。
橡胶具有良好的弹性和密封性，常用于五金制品的密封件和减震件中。
陶瓷具有良好的耐高温性和绝缘性，常用于五金制品的绝缘件和耐磨件中。
除了以上提到的材料外，还有一些特殊材料在五金制品中也有应用。
比如合金
材料，它是由两种或两种以上的金属或非金属按一定的比例混合而成的材料，具有优异的性能，常用于制造特殊要求的五金制品。
此外，还有一些新型材料如碳纤维、复合材料等，它们具有轻质、高强度等优良性能，正在逐渐应用于五金制品的制造中。
总的来说，五金材料种类繁多，每种材料都有其独特的性能和应用领域。
在五
金制品的设计和制造中，选择合适的材料至关重要，只有充分了解各种材料的特性，才能更好地满足产品的要求。
希望本文对您了解五金材料有所帮助。
五金材料清单
五金材料清单在进行五金制品的生产和加工过程中，需要使用到各种不同的五金材料。
下面将为大家列举一份常见的五金材料清单，希望能够对大家有所帮助。
1. 钢材。
钢材是五金制品中最常见的材料之一，其强度高、耐腐蚀性好，因此在制造各种机械零部件、建筑结构以及汽车零部件等方面应用广泛。
常见的钢材种类包括碳钢、合金钢、不锈钢等，可以根据具体的使用要求进行选择。
2. 铝材。
铝材具有轻质、导热性好、耐腐蚀等特点，因此在航空航天、汽车制造、建筑装饰等领域有着广泛的应用。
常见的铝材制品包括铝合金型材、铝板、铝棒等，可以根据具体需求选择合适的规格和型号。
3. 铜材。
铜材具有良好的导电性和导热性，因此在电气领域有着重要的应用。
此外，铜材还具有良好的加工性能和耐腐蚀性，因此在制造五金配件、工艺品等方面也有着广泛的应用。
4. 锌合金。
锌合金是一种常见的压铸材料，具有良好的流动性和耐磨性，因此在制造汽车零部件、家具配件、五金工具等方面有着广泛的应用。
常见的锌合金制品包括锌合金压铸件、锌合金型材等。
5. 钛合金。
钛合金具有优良的耐腐蚀性和高强度，同时重量轻，因此在航空航天、船舶制造、医疗器械等高端领域有着重要的应用。
常见的钛合金制品包括钛合金板材、钛合金棒材、钛合金管材等。
6. 不锈钢。
不锈钢具有良好的耐腐蚀性和美观性，因此在厨具、建筑装饰、化工设备等领域有着广泛的应用。
常见的不锈钢制品包括不锈钢板、不锈钢管、不锈钢型材等。
7. 镀锌钢。
镀锌钢具有良好的防腐蚀性能，常用于制造建筑结构、管道、家具配件等。
镀锌钢制品具有表面镀锌层，能够有效延长材料的使用寿命。
在选择五金材料时，需要根据具体的使用要求、环境条件以及成本考虑等因素进行综合考虑，选择合适的材料进行使用。
希望以上五金材料清单能够对大家有所帮助，如有任何疑问或需要进一步了解，欢迎随时与我们联系。
常用的五金材料 板材钢材

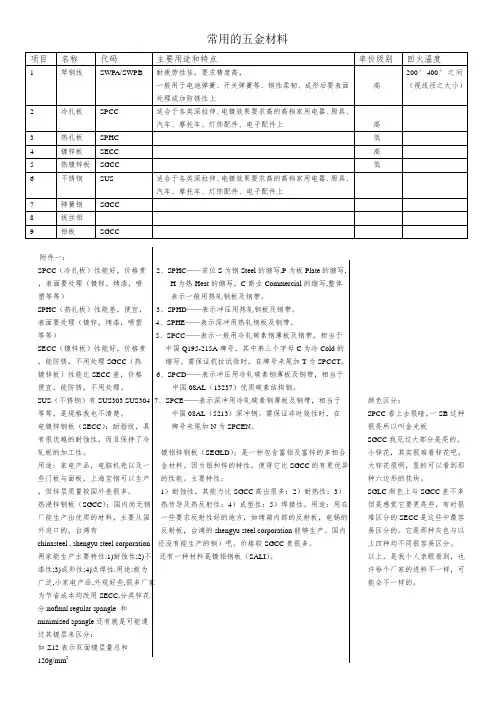

常用的五金材料附件一：SPCC（冷扎板）性能好，价格贵2、SPHC——首位S为钢Steel的缩写,P为板Plate的缩写,，表面要处理（镀锌，烤漆，喷H为热Heat的缩写，C商业Commercial的缩写,整体塑等等）表示一般用热轧钢板及钢带。
SPHC（热扎板）性能差，便宜，3、SPHD——表示冲压用热轧钢板及钢带。
表面要处理（镀锌，烤漆，喷塑4、SPHE——表示深冲用热轧钢板及钢带。
等等）5、SPCC——表示一般用冷轧碳素钢薄板及钢带，相当于SECC（镀锌板）性能好，价格贵中国Q195-215A牌号，其中弟三个字母C为冷Cold的，能防锈，不用处理SGCC（热缩写。
需保证抗拉试验时，在牌号未尾加T为SPCCT。
镀锌板）性能比SECC差，价格6、SPCD——表示冲压用冷轧碳素钢薄板及钢带，相当于便宜，能防锈，不用处理。
中国08AL（13237）优质碳素结构钢。
SUS（不锈钢）有SUS303 SUS304 7、SPCE——表示深冲用冷轧碳素钢薄板及钢带，相当于颜色区分：等等，是规格我也不清楚。
中国08AL（5213）深冲钢。
需保证非时效性时，在SPCC看上去很暗，一SB这种电镀锌钢板（SECC）：耐指纹，具牌号未尾加N为SPCEN。
很亮所以叫金光板有很优越的耐蚀性，而且保持了冷SGCC我见过大部分是亮的，轧板的加工性。
镀铝锌钢板（SEGLD）；是一种包含富铝及富锌的多相合小锌花，其实很难看锌花吧，用途：家电产品，电脑机壳以及一金材料。
因为铝和锌的特性，使得它比SGCC的有更优异大锌花很明，显的可以看到那些门板与面板，上海宝钢可以生产的性能。
主要特性；种六边形的花块。
，但锌层质量较国外差很多。
1）耐蚀性，其能力比SGCC高出很多：2）耐热性：3）SGLC颜色上与SGCC差不多热浸锌钢板（SGCC）；国内尚无钢热传导及热反射性：4）成型性：5）焊接性。
用途：用在但是感觉它要更亮些，有时很厂能生产出优质的材料，主要从国一些要求反射性好的地方，如烤箱内部的反射板，电锅的难区分的SECC是这些中最容外进口的，台湾有反射板，台湾的shengyu steel corporation能够生产。
五金材料性能表
13.不锈钢 JIS-G4307 材质 代号 硬度范围HV **范围HV SUS430 150-184 150-184 SUS410 无结构硬度 2B-压延,BA-光辉
14.热轧单光 JIS-G3131 材质 代号 硬度范围HV SPHC 无结构硬度
**范围HV
代号 硬度范围HV **范围HV 1/4H 250-300 250-300* TiCuRl-M EH 300-350 300-350 9.PET 代号
2.磷铜 JIS-H3110 材质 代号 硬度范围HV **范围HV 0 70-UP 70-UP 1/4H 100-160 130-160 C5191R 1/2H 150-205 170-190 H 180-230 190-210* EH 200-UP 200-UP Cu+Sn+P:99.5 比重:8.8 4.洋白铜 JIS-H3110 材质 代号 硬度范围HV **范围HV 0 70-UP 115-135 1/2H 120-180 145-165 C7521R H 150-UP 175-195* 0.3t以上厚度常用C7521R Cu:61-67, 比重:8.75 6.洋白铜 JIS-H3130 材质 代号 硬度范围HV **范围HV 1/2H 150-210 190-210 H 180-240 220-240* C7701R EH 210-260 240-260 SH 230-270 250-270 0.2t以上厚度常用C7701R Cu:55-58 比重:8.75
11.不锈钢琴JIS-G4313 材质 代号 硬度范围HV **范围HV SUS301 1/4H 270以下 270-290 1/2H 310以上 310-330 3/4H 370以上 370-390* H 430以上 430-450* EH 490以上 490-520
常用五金材料的特性及用途
常用五金材料的特性与用途一.五金材料的生产流程二.五金材料的分类-----分板料与卷料三.常用五金材料的分类、特性与用途1. 镀锌钢板(SECC)----分日本新日铁、中钢料、宝钢料、国浦项料等。
※: SECC在COOLER MASTER主要用CASE机箱上2. 冷轧钢板(SPCC)----SAE1006、SAE1008特性: 光面处理----具有良好的机械加工性能，有细磨纹的光滑外表。
钝面处理----具有良好的机械加工性能，雾状无光泽外表加工。
用途: 因为它包含少量的残留元素，及绝佳的防腐蚀性，故被广泛的应用在镀锌彧彩色镀锌钢板上，适用于有特殊外表要求的五金产品。
※: SPCC在COOLER MASTER主要用于与散热器配套的背板上。
3. 不锈钢(SUS)3.1. SUS301----1/2H、3/4H、H特性: 耐蚀性好,冷加工性能佳在烧回状态中是非磁性,冷加工后带磁性。
用途: 用于车辆之零件,弹簧﹑建筑﹑五金等。
3.2. SUS304----1/2H、3/4H、H特性: 耐蚀性良好,具低温强度,机械性能佳,加工硬化性佳热理不硬化非磁性。
用途: 家用电器建筑装饰,车辆部件医疗器具食品工业及化工工业。
※: SUS在COOLER MASTER主要用在扣具、背板、CASE的后窗弹片。
4. 碳素钢----S50C、SK5、SK7特性: 稳定性好,可热处理。
用途: 用于工具器具,耐磨零件弹簧,如刀具,木锯,链条,钢尺等。
※: S50C、SK5、SK7在COOLER MASTER主要用于与散热器配套的背板上。
5. 铜(CU)6.1. 无氧铜(OFCU)----C1020----O、1/4H、1/2H、H特性:电导性,热传导性,挤压加工性,耐蚀性,耐候性均佳。
用途:接线端子,散热片,变压器线圈等高导电材料。
6.2. 韧炼铜(TCU)红铜彧紫铜----C1100----O、1/4H、1/2H、H特性: 电导性、热传导性、延展性、挤压加工性、耐蚀性、耐候性均佳。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章金属材料SPCC 一般用钢板，表面需电镀或涂装处理SECC 镀锌钢板，表面已做烙酸盐处理及防指纹处理SUS 301 弹性不锈钢SUS304 不锈钢镀锌钢板表面的化学组成------基材（钢铁），镀锌层或镀镍锌合金层，烙酸盐层和有机化学薄膜层.有机化学薄膜层能表面抗指纹和白锈，抗腐蚀及有较佳的烤漆性.SECC的镀锌方法热浸镀锌法:连续镀锌法（成卷的钢板连续浸在溶解有锌的镀槽中板片镀锌法(剪切好的钢板浸在镀槽中，镀好后会有锌花. 电镀法: 电化学电镀，镀槽中有硫酸锌溶液，以锌为阳极，原材质钢板为阴极.1-2产品种类介绍1.品名介绍材料规格后处理镀层厚度S A B C＊D＊ES for SteelA:EG （Electro Galvanized Steel）电气镀锌钢板---电镀锌一般通称JIS镀纯锌EG SECC （1）铅和镍合金合金EG SECC （2）GI (Galvanized Steel) 溶融镀锌钢板------热浸镀锌非合金化GI，LG SGCC （3）铅和镍合金GA，ALLOY SGCC （4）裸露处耐蚀性2>3>4>1熔接性2>4>1>3涂漆性4>2>1>3加工性1>2>3>4B: 所使用的底材C (Cold rolled) : 冷轧H (Hot rolled): 热轧C: 底材的种类C: 一般用D: 抽模用E: 深抽用H: 一般硬质用D: 后处理M: 无处理C: 普通烙酸处理---耐蚀性良好，颜色白色化D: 厚烙酸处理---耐蚀性更好，颜色黄色化P: 磷酸处理---涂装性良好U: 有机耐指纹树脂处理(普通烙酸处理)--- ---耐蚀性良好，颜色白色化，耐指纹性很好A: 有机耐指纹树脂处理(厚烙酸处理)---颜色黄色化，耐蚀性更好FX: 无机耐指纹树脂处理---导电性FS: 润滑性树脂处理---免用冲床油E: 镀层厚1-4物理特性膜厚---含镀锌层，烙酸盐层及有机化学薄膜层，最小之膜厚需0.00356mm以上. 测试方法有磁性测试(ASTM B499), 电量分析(ASTM B504), 显微镜观察（ASTM B487）表面抗电阻---一般应该小于0.1欧姆/平方公分.1-5盐雾试验----试片尺寸100mmX150mmX1.2mm, 试片需冲整捆或整叠铁材中取下，必须在镀烙酸盐后24小时，但不可超过72小时才可以用于测试，使用5%的盐水，用含盐的水汽充满箱子，试片垂直倒挂在箱子中48小时。
测试后试片的镀锌层不可全部流失，也不能看到底材或底材生锈，但是离切断层面6mm范围有生锈情况可以忽略。
1-7 镀锌钢板的一般问题点.1.白锈---因结露或被水沾湿致迅速发生氢氧化锌为主要成分的白色粉末状的锈.(会导致产品质量劣化)2.红锈---因结露或被水沾湿致迅速发生氢氧化铁为主要成分的红茶色粉末状的锈.3.烙酸不均匀---黄茶色的小岛形状或线形状的花纹。
但耐蚀性没有问题。
4.替代腐蚀保护---在锌面割伤而；露出钢板基体表面的情况下，我们也不必担心镀锌钢板切边生锈问题.1-10 镀锌钢板之烤漆处理1.前处理由于锌是一种高活性金属，在烤漆前需要适当的化学转化处理如磷酸盐处理。
磷酸盐处理剂有两种，一种是处理铁的，一种是处理锌的。
2.脱脂采用弱碱，有机溶剂及中性乳液或洗涤剂，避免用酸或强碱脱脂剂。
可用水膜试验（Water lreakage test）来确认，观察试验后的水是否受到污染，以及试品表面的水膜是否均匀.3.烤漆电镀锌钢片对漆的选择性比冷轧钢片为严。
使用水性底漆（Water promer）可以确保有较强的油漆附着性.第二章塑料材质热硬化性塑料---在原料状态下是没有什么用，在某一温度下加热，经硬化作用，聚合作用或硫化作用后，热硬化塑料就会保持稳定而不能回到原料状态.硫化作用后，热硬化塑料是所有塑料中最坚硬的。
热塑性塑料---象金属一样形成熔融凝固的循环。
常用有聚乙烯（PE），聚苯乙烯（PS），聚氯乙烯（PVDC）ABS: 成分聚合物1.丙烯晴----耐油，耐热，耐化学和耐候性。
2.苯乙烯---光泽，硬固，优良电气特性和流动性3.丁二烯---韧性螺杆对原料有输送，压缩，熔融及计量等四种功能。
螺杆在旋转时使之慢慢后退的阻力为背压。
背压太低，产品易产生内部气泡，表面银线，背压太高，原料会过热，料斗下料处会结块，螺杆不能后退，成型周期延长及喷嘴溢料等.压力的变动在一两模内就可知道结果，而温度的变动则需约10分钟的结果才算稳定.2-3 电镀塑料电镀时，须先进行无电解电镀，塑料表面形成薄金属皮膜，形成导电物质后再进行电解电镀。
印刷1.网版印刷：适用于一般平面印刷2.移印：适用不规则，曲面的印刷文字3.曲面印刷：被印物体旋转而将文字与油墨印上常用工程塑料NORYL---PPO和HIPS合成, 在240~300℃成型加工，须用70~90℃高模温。
ABS---在170~220下成型加工，模温40~60℃即可.2-5 ABS系列成品设计及模具加工最佳的补强厚度t=70%成品工称肉厚（T）角隅圆角的外圆R=3/2*T, 内圆R=T/2 , T是成品工称肉厚.喷嘴信道最小口径为6.35mm, 长度宜尽量短，可变电阻器控制精度稍嫌不足，所以在喷嘴外壁应装设电偶作温度控制。
流道形状以圆形最佳，流动长度与流道口径关系流动长度(mm) 流道直径（mm）2509.575~250 7.975 6.0对防火级ABS材料应使用直溢口为最佳设计(流道直径最小7mm)边溢口及潜伏式溢口，建议其长度为0.762mm.透气得设置是绝对必须的，每隔25~50mm开设一条透气沟，深度宜为0.05~0.064mm, 以获得良好得透气效果及防止产生毛头.冷却管口径应为11.1~14.3mm, 每隔三个冷却管口径设一冷却管，距离模腔表面必须有1.5个冷却管口径尺寸.一般模仁材料以采用P20或H13材质居多.防火级材料尽量不要使用热浇道系统，因为内加热式的热浇道在电热管及树脂间会产生很大的剪切热，加热树脂温度过高将会造成严重的模垢，若要用就只能用外加热式，热嘴温度和树脂温度相近即可（约200℃）. 在任何时候热浇道须使用内部加热器或热探针.为减少模垢的产生，螺杆压缩比宜取2:1~2.5:1, 而L/D是20:1（理想值是24:1）, 可使用没有计量段的螺杆，使加热棒与熔融树脂温度差在5.5℃附近. 螺杆速度宜在40~55RPM.模具保护剂可以中和防火级塑料及PVC树脂在成型过程所释放出的腐蚀气体，防止模垢的积成及腐蚀模具，有优良的脱模性，无须使用其它的脱模剂。
模垢去除剂主要用来清洗模垢。
在有栅格的区域切勿过度喷洒以方破坏树脂导致无法脱模。
射出时理想的状况是成品重量约为射出单元一次为总排料量的80％，最少比例也应在50％以上.熔融树脂温度在221~232℃时可得最佳物性，但不可超过243℃, 以避免分解。
停机的排换料时须用模垢去除剂防止模具表面被腐蚀，然后在模具上喷一层良好的中性喷剂。
第三章禁用之塑料材质1.产品和制程上应该避免使用的东西石棉，多氯联苯，多溴联苯，多氯二苯，氯乙烯单体，苯2.制程及产品上需要管制的材质铍及其化合物---含小于2%的铍的合金是可以被接受的镉及其化合物---当防生锈的扣件如果镀锌或其它加工都不适合的话，镀镉是可以被接受的. 取代品是镀锌，无电解镍，镀锡，或用不锈钢产品.铅及其化合物---铅使用在焊接剂的场合是可以接受的。
假如镀锡在PCB或者表面黏着镀锡则需要格外的管制。
为了减少铅蒸气的产生，焊锡设备应处以不超过800℉温度为极限.镍及其化合物---在非持续接触的情况下使用应属可接受。
所有镀镍的应用应尽量避免使用在经常接触的零件表面，镀铬是常用取代镀镍的例如在按键或其它经常接触的零件。
水银及其化合物---如果使用在水银开关，水银电池及水银接点是可以接受的。
但应尽量避免，可以用机构或电子开关，非水银电池也很普遍。
铬及其化合物---铬分解产生的酸有剧毒，主要的危险是制造过程中暴露在铬化合物的环境中，如果零件在做铬酸盐表面处理时，有环境，卫生，安全单位严格管制，则应可接受.锡的有机化合物---纯锡，含锡的焊剂以及锡合金是可以被使用的，在制程中是不可以含有有机锡产生。
硒及其化合物---硒如果使用在复制的仪器（如激光打印机）的磁鼓作为镀层之用是可以接受的。
所有使用过含有硒的仪器和设备，须由有执照的回收公司回收.金它及其化合物---都含有剧毒砷及其化合物---可使用在半导体的制造四甲基氯化物---在产品上必须标注此溶剂对人体的健康有潜在的危险。
替代品是氟氯碳化物溶剂氯化物溶剂---大部分氯化物溶剂都有强烈的毒性，氯化物溶剂应该尽量避免使用，除非是在制造或整修时之清洗或去脂的时候，而且找不到其它合适的替代品。
替代品为水溶性的清洁剂或专用的溶剂。
甲醛------甲醛必须与盐酸溶液隔离，否则这两种化合物的气体会形成二氯甲基醚（致癌物质）. 当甲醛含有泡沫是表示尚未有反映是可以接受的，当树脂含有甲醛时要避免过高的温度和保持适当的通风.乙二醇醚和醋酸盐---导致畸形，如用做抗光剂需有环境，卫生，安全单位严格管制。
四氟化碳---破坏臭氧层的主要原因，但四氟化碳聚脂是不受管制而且是可接受的材质。
3-4 信息产品绿色环保塑料外壳外壳应该含有极少量的小零件，小零件应该使用同样的塑料材质几颜色塑料材质必须不可以含PVC或PVCD成份，在零件尚必须打上该材质的编号和记号如塑料材质因为要更稳定或配色或防火而需使用添加物，则禁止1.含有镉，铬, 汞，砷，铍，锑以有机的组成，每个小零件最多只能含有50mg/kg的PBB或PBBO.2.含有铅，氯，溴化物的组成金属外壳结构以使用SPCC及SECC为主要，铝合金则尽量减少使用，如果非使用铝为金属配件者，须与金属外壳容易拆卸为原则。
金属制外壳在制程上不可含有镉，铅，铬, 汞金属及塑料的组合件如果可能的话，塑料件及金属件应该分开组装，金属件及铜合金应该避免黏合使用。
电子组件1.PVC材质只使用在Cable的产品上面2.非含有PCBV的电容器3.不含水银的开关4.零件间如果是非黏着性密接，废弃时候须拆卸及分类5.不含铍成份的零件包装只有纸张，玻璃纸，纸板，聚乙烯和聚丙是被允许的。
塑料和纸板的组合是不好的一种包装方式。
包装材质应该打上能够回收的标志，黏贴胶布应该只能含有聚合丙烯及黏贴层。
该种胶布尽量少用因为无法回收。
印刷材料为传递信息或促销用的印刷标签应该印刷在能回收使用的纸上，以及用氯漂白的纸上。
纸的加工方式必须载明在纸上。
含有塑料成份的纸或纸板应拒绝使用.第四章产品机构设计(PC)PC在运作时需要适量的散热孔，safety要求其孔不能太大，造成不必要的危险。
