耦合变压器

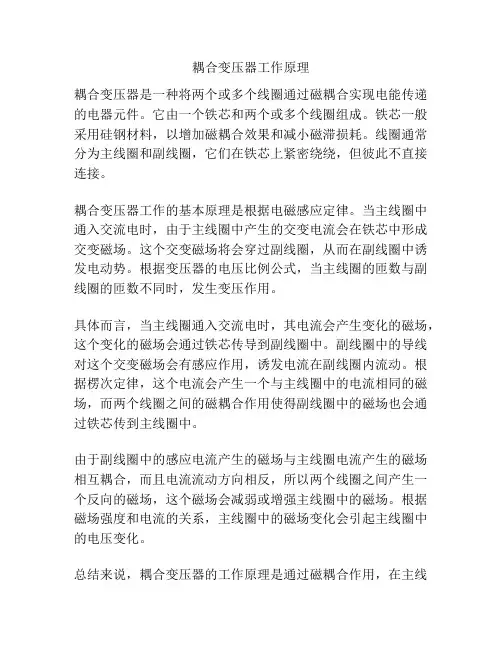

耦合变压器工作原理
耦合变压器工作原理
耦合变压器是一种将两个或多个线圈通过磁耦合实现电能传递的电器元件。
它由一个铁芯和两个或多个线圈组成。
铁芯一般采用硅钢材料，以增加磁耦合效果和减小磁滞损耗。
线圈通常分为主线圈和副线圈，它们在铁芯上紧密绕绕，但彼此不直接连接。
耦合变压器工作的基本原理是根据电磁感应定律。
当主线圈中通入交流电时，由于主线圈中产生的交变电流会在铁芯中形成交变磁场。
这个交变磁场将会穿过副线圈，从而在副线圈中诱发电动势。
根据变压器的电压比例公式，当主线圈的匝数与副线圈的匝数不同时，发生变压作用。
具体而言，当主线圈通入交流电时，其电流会产生变化的磁场，这个变化的磁场会通过铁芯传导到副线圈中。
副线圈中的导线对这个交变磁场会有感应作用，诱发电流在副线圈内流动。
根据楞次定律，这个电流会产生一个与主线圈中的电流相同的磁场，而两个线圈之间的磁耦合作用使得副线圈中的磁场也会通过铁芯传到主线圈中。
由于副线圈中的感应电流产生的磁场与主线圈电流产生的磁场相互耦合，而且电流流动方向相反，所以两个线圈之间产生一个反向的磁场，这个磁场会减弱或增强主线圈中的磁场。
根据磁场强度和电流的关系，主线圈中的磁场变化会引起主线圈中的电压变化。
总结来说，耦合变压器的工作原理是通过磁耦合作用，在主线
圈中产生的磁场通过铁芯传导到副线圈中，从而诱发副线圈中的电动势。
这种电磁感应作用导致变压器中电压的变化。
通过合理设计主、副线圈匝数比例，可以实现不同电压级别之间的能量传递和电压变换。
耦合变压器的主要参数
耦合变压器的主要参数
耦合变压器是一种特殊类型的变压器，主要用于连接两个电路，使它们能够共享能量。
它的主要参数包括：
1. 耦合系数，耦合变压器的主要参数之一是耦合系数，它表示
了两个线圈之间的磁耦合程度。
耦合系数越接近1，表示两个线圈
之间的磁耦合越好，能量传输效率越高。
2. 额定电压，耦合变压器的额定电压是指设计工作的电压等级，通常包括主辅线圈的额定电压。
这个参数决定了变压器能够承受的
最大电压。
3. 额定功率，耦合变压器的额定功率是指变压器能够持续输出
的功率。
这个参数决定了变压器的负载能力。
4. 额定频率，耦合变压器的额定频率是指设计工作的频率范围，通常是50Hz或60Hz。
这个参数决定了变压器适用的电力系统频率。
5. 空载损耗和负载损耗，耦合变压器的空载损耗是指在无负载
情况下的功率损耗，负载损耗是指在有负载情况下的功率损耗。
这
两个参数决定了变压器的能效。
6. 绝缘等级，耦合变压器的绝缘等级是指变压器绝缘材料的耐压能力，决定了变压器在高压下的安全性能。
以上是耦合变压器的主要参数，这些参数综合决定了耦合变压器的工作性能和适用范围。
在实际应用中，根据具体的电力系统要求和工程需求，需要综合考虑这些参数来选择合适的耦合变压器。
耦合电感与变压器
互感现象旳利与弊： 利用——变压器：信号、功率传递 防止——干扰 克服：合理布置线圈相互位置降低互感作用。
7. 2 耦合电感电路旳分析
一、互感线圈旳串联
1. 顺串
i
i
+
+*
u
u1 –
L1 M
+*
–
u2 L2 –
+
u
L顺串
–
u
L1
di dt
M
di dt
(R1 j L1)I1 (R1 j L1 j M )I2 U -(R1 j L1 j M )I1 (R1 R2 j L1 j L2 2 j M )I2 0
可见，此法麻烦！
四、互感去耦法
1. 同名端相连
i1
M
1
**
L1
i2
2
L2
i1
1
(L1–M)
i2
2
(L2–M)
i
3
M
3i
•
I 1 Z11
+
•
US
–
( M )2 Zref1 Z22
初级等效电路
•
•
即： I1
US
Z11 Zref1
•
次级：
•
I2
j M I 1
Z 22
有关反应阻抗：
1. 次级在初级中旳反应阻抗： 2. 与同名端无关。
( M )2
Zref1
Z 22
3. 当Z22为容性 →Zref1为感性。
4.
当Z22为感性 →Zref1为容性 。
三、由同名端及u,i参照方向拟定互感线圈旳特征方程
电工基础之耦合变压器
耦合变压器耦合变压器，就是指无线电线路中常用作极间耦合的变压器。
如收音机的中周、输入变压器、输出变压器都属于这一类。
耦合变压器的作用是多方面的，它还可以用来达到阻抗匹配等。
所谓耦合，在物理学上指两个或两个以上的体系或两种运动形式之间通过各种相互作用而彼此影响以至联合起来的现象，例如两个线圈之间的互感是通过磁场耦合。
中文名耦合变压器外文名Coupling transformer类型变压器特点耦合作用举例收音机的中周、输入变压器工艺要求绝缘浸漆处理目录1. 1 耦合变压器的作用2. 2 结构3. 3 耦变绕组工艺数据及要求耦合变压器的作用(1)把电压放大的信号传递到功放级。
(2)有倒相的作用。
(3)有在激励级与功率级之间起阻抗匹配的作用。
(4)与C102配合有修正波形、校正相位的作用。
(5)有把电压放大级的直流电源与功放级的电源隔开的作用。
利用耦合变压器次级绕阻的中心抽头，将T121和T122的基极分别接在次级绕组的两半部上，使两只晶体管的基极接受相位相反的信号，以达到分相的作用。
用耦合变压器实现阻抗变换的目的是使功率放大级从电压放大级取得较大的功率。
结构外形结构和输入变压器相仿，初级为2×3000匝，用线径0.09 mm的高强度漆包线绕制；次级为对称的两组2×500匝，用线径0.14 mm的高强度漆包线双线绕制，变压比为6∶1。
由于耦合变压器的工作电压比输入变压器高得多，而且有一定的直流分量，故铁芯采用导磁率较高的含镍量为50%的坡莫合金，铁芯形状采用气隙易于控制的L形芯片，组装而成。
在结构上耦合变压器和功率放大级安装在一个罩壳内，如图《耦合变压器结构》所示。
耦合变压器结构耦变绕组工艺数据及要求(1)初级绕组拇隔两层衬电容纸一层，次级绕组每两层之间衬电容纸一层；(2)引山线用七股Φ0.05毫米的绞合铜线引出，线长50毫米；(3)初、次级绕组的引出线不得彼此短路；(4)静电屏蔽层用0.05毫米厚的铝箔，(5)绝缘浸漆处理。
全耦合变压器
返节目录
电路分析基础
空芯变压器反射阻抗
•
•
•
Z11 I 1 jM I 2 U S
•
•
Z 22 I 2 jM I 1 0
联立方程式可得：
•
•
I1
US
2M 2
Z11 Z 22
•
•
I2
jM
I1
Z 22
令式中 Z1r
2M 2 Z 22
为次级对初级的反射阻抗。反射阻抗Z1r
反映了空芯变压器次级回路通过互感对初级回路产生的影响。
L1和L2时，引起的自感电压：
uL1
L1
di1 ， dt
uL2
L2
di2 dt
，
L1
L2
ψ1
uL1 i1 uM1
uM2 i2 uL2
ψ21 ψψ122
两线圈套在同一个芯子上，因此它们电流的磁场不仅
穿过本线圈，还有相当一部分穿过相邻线圈，因此这部
分交变的磁链在相邻线圈中也必定引起互感现象，由互
感现象产生的互感电压： uM2
a i1
M i2 c
*
a i1 L1+M
L2+M i2 c
u1 L1
L2 u2 *
u1
b
d
b
－M
u2
d
返节目录
电路分析基础
6.3 空芯变压器
常用的实际变压器有空芯变压器和铁芯变压器两 种类型。本节介绍的空芯变压器，是由两个具有互感 的线圈绕在非铁磁材料制成的芯子上所组成，其耦合 系数较小，属于松耦合。
M i2
2
**
左图所示为空芯变压器的电路模 型。其中左端称为空芯变压器的初 回路，右端为空芯变压器的次级回

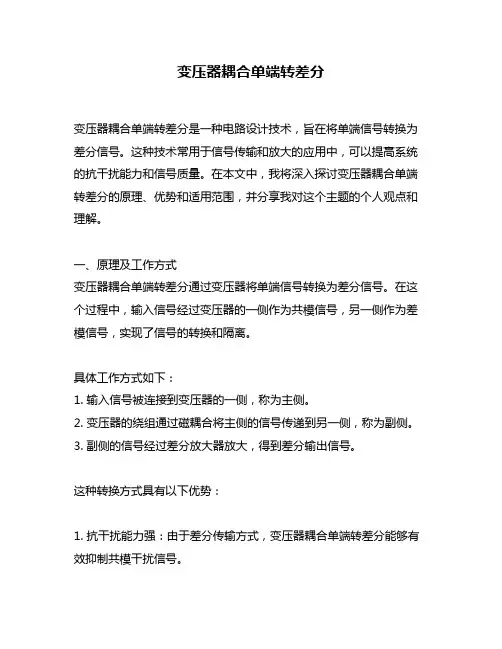

变压器耦合单端转差分
变压器耦合单端转差分变压器耦合单端转差分是一种电路设计技术，旨在将单端信号转换为差分信号。
这种技术常用于信号传输和放大的应用中，可以提高系统的抗干扰能力和信号质量。
在本文中，我将深入探讨变压器耦合单端转差分的原理、优势和适用范围，并分享我对这个主题的个人观点和理解。
一、原理及工作方式变压器耦合单端转差分通过变压器将单端信号转换为差分信号。
在这个过程中，输入信号经过变压器的一侧作为共模信号，另一侧作为差模信号，实现了信号的转换和隔离。
具体工作方式如下：1. 输入信号被连接到变压器的一侧，称为主侧。
2. 变压器的绕组通过磁耦合将主侧的信号传递到另一侧，称为副侧。
3. 副侧的信号经过差分放大器放大，得到差分输出信号。
这种转换方式具有以下优势：1. 抗干扰能力强：由于差分传输方式，变压器耦合单端转差分能够有效抑制共模干扰信号。
2. 提高信号质量：差分信号具有更强的抗噪声能力，能够提高信号的传输质量和抗干扰性能。
3. 实现隔离和匹配：变压器作为信号传递的中介，能够实现输入信号与输出信号之间的电气隔离，并匹配不同电平的信号源与负载。
二、适用范围及应用领域变压器耦合单端转差分广泛应用于信号传输和放大的领域，特别适用于以下场景：1. 高频信号传输：在高频信号传输中，由于信号存在共模噪声和传输损耗等问题，采用差分传输能够显著提升信号质量。
2. 传感器信号处理：对于需要长距离传输的传感器信号，变压器耦合单端转差分能够有效提高信号的传输完整性和准确性。
3. 音频放大器设计：在音频放大器设计中，采用差分输出可以提高信号的功率放大和音质表现。
三、个人观点和理解从我个人的角度来看，变压器耦合单端转差分是一种非常有用且有效的电路设计技术。
它不仅可以提高系统的抗干扰能力，还可以改善信号的质量和可靠性。
在实际应用中，我认为重点在于选择适合的变压器和差分放大器，以及合理设计电路参数，从而充分发挥变压器耦合单端转差分的优势。
总结回顾通过本文的介绍，我们深入了解了变压器耦合单端转差分的原理、工作方式以及适用范围。
全耦合变压器和理想变压器的关系
全耦合变压器和理想变压器的关系全耦合变压器和理想变压器是电力系统中常用的两种变压器类型，它们在结构和工作原理上存在一定的差异。
全耦合变压器是指在变压器的一侧加入了耦合电感器，以实现对电压和电流进行调节的目的。
而理想变压器是一种假设模型，它假设变压器的磁路无漏磁，损耗为零，从而简化了变压器的分析和计算。
全耦合变压器是一种常见的变压器类型，它在电力系统中广泛应用于电能传输和配电系统中。
全耦合变压器的主要作用是实现电压的变换和电流的调节。
通过调节耦合电感器的参数，可以实现对电压和电流的调节，从而满足不同电力系统的需求。
全耦合变压器的结构相对简单，主要由主线圈、副线圈和耦合电感器组成。
主线圈用于接入电源，副线圈用于输出电能，而耦合电感器则用于调节电压和电流的传输。
全耦合变压器具有调节灵活、稳定性好的特点，可以满足不同负载条件下的电能传输要求。
理想变压器是一种理论模型，它假设变压器的磁路无漏磁，损耗为零。
在理想变压器模型中，变压器的输入功率等于输出功率，变压器的变比等于输入电压与输出电压的比值。
理想变压器的工作原理基于电磁感应定律，它将输入电压的变化通过变压器的变比关系转化为输出电压的变化。
理想变压器的结构相对简单，主要由主线圈和副线圈组成。
主线圈用于接入电源，副线圈用于输出电能。
理想变压器具有计算简便、分析方便的特点，常用于电力系统的分析和计算，可以帮助工程师快速获取变压器的工作参数。
全耦合变压器和理想变压器在结构和工作原理上存在一定的差异。
全耦合变压器通过加入耦合电感器实现对电压和电流的调节，而理想变压器则是一种理论模型，假设变压器的磁路无漏磁，损耗为零。
从实际应用的角度来看，全耦合变压器更加灵活和可调节，可以满足不同电力系统的需求。
而理想变压器则更多用于分析和计算，可以快速获取变压器的工作参数。
在电力系统中，根据具体的需求和应用场景，可以选择使用全耦合变压器或理想变压器。
全耦合变压器和理想变压器是电力系统中常用的两种变压器类型。
耦合变压器的主要参数
耦合变压器的主要参数耦合变压器是一种常见的电气设备，主要用于将电能从一个电路传输到另一个电路。
它具有许多重要的参数，这些参数决定了它的性能和适用范围。
以下是耦合变压器的主要参数。
1. 额定功率：耦合变压器的额定功率是指它可以正常工作的最大功率。
这个参数决定了变压器能够传输的电能量。
额定功率通常以千瓦或兆瓦为单位。
2. 额定电压比：耦合变压器通常用于将电能从一个电路传输到另一个电路，因此它具有两个电压绕组。
额定电压比指的是两个电压绕组之间的比值。
例如，一个额定电压比为10:1的耦合变压器意味着当输入端的电压为10V时，输出端的电压为1V。
3. 空载电流：耦合变压器在没有负载时的电流称为空载电流。
这个参数反映了变压器自身的功耗。
空载电流通常以安培为单位。
4. 短路阻抗：耦合变压器的短路阻抗表示在短路条件下，输入端电压与输出端电压之间的阻抗。
短路阻抗越大，变压器对短路电流的抑制能力越强。
短路阻抗通常以百分比或欧姆为单位。
5. 效率：耦合变压器的效率是指输入功率与输出功率之间的比值。
高效率的变压器能够更有效地传输电能，减少能量损耗。
效率通常以百分比表示。
6. 温升：耦合变压器在工作过程中会产生一定的热量，导致温度上升。
温升是指变压器工作温度与环境温度之间的差值。
过高的温升可能会影响变压器的性能和寿命。
7. 尺寸和重量：耦合变压器的尺寸和重量直接影响其安装和使用的便捷性。
较小和较轻的变压器更容易安装和搬运。
耦合变压器的这些参数决定了它的功率传输能力、电压变换比、效率和可靠性等方面的特性。
在选择和使用耦合变压器时，需要根据特定的电能传输要求和现场条件来考虑这些参数。
