二氧化氯投加器说明书

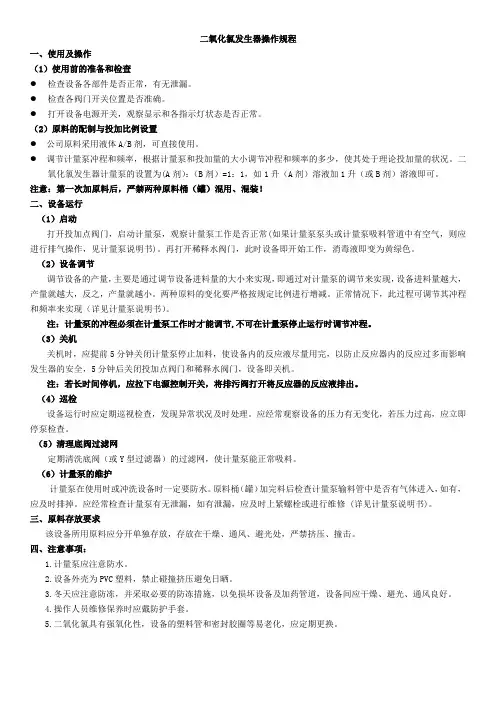

2.二氧化氯操作规程(洁康正压型)2020.7.1
二氧化氯发生器操作规程一、使用及操作（1）使用前的准备和检查●检查设备各部件是否正常，有无泄漏。
●检查各阀门开关位置是否准确。
●打开设备电源开关，观察显示和各指示灯状态是否正常。
（2）原料的配制与投加比例设置●公司原料采用液体A/B剂，可直接使用。
●调节计量泵冲程和频率，根据计量泵和投加量的大小调节冲程和频率的多少，使其处于理论投加量的状况。
二氧化氯发生器计量泵的设置为(A剂）：（B剂）=1：1，如1升（A剂）溶液加1升（或B剂）溶液即可。
注意：第一次加原料后，严禁两种原料桶（罐）混用、混装！二、设备运行（1）启动打开投加点阀门，启动计量泵，观察计量泵工作是否正常(如果计量泵泵头或计量泵吸料管道中有空气，则应进行排气操作，见计量泵说明书)。
再打开稀释水阀门，此时设备即开始工作，消毒液即变为黄绿色。
（2）设备调节调节设备的产量，主要是通过调节设备进料量的大小来实现，即通过对计量泵的调节来实现，设备进料量越大，产量就越大，反之，产量就越小。
两种原料的变化要严格按规定比例进行增减。
正常情况下，此过程可调节其冲程和频率来实现（详见计量泵说明书）。
注：计量泵的冲程必须在计量泵工作时才能调节,不可在计量泵停止运行时调节冲程。
（3）关机关机时，应提前5分钟关闭计量泵停止加料，使设备内的反应液尽量用完，以防止反应器内的反应过多而影响发生器的安全，5分钟后关闭投加点阀门和稀释水阀门，设备即关机。
注：若长时间停机，应拉下电源控制开关，将排污阀打开将反应器的反应液排出。
（4）巡检设备运行时应定期巡视检查，发现异常状况及时处理。
应经常观察设备的压力有无变化，若压力过高，应立即停泵检查。
（5）清理底阀过滤网定期清洗底阀（或Y型过滤器）的过滤网，使计量泵能正常吸料。
（6）计量泵的维护计量泵在使用时或冲洗设备时一定要防水。
原料桶（罐）加完料后检查计量泵输料管中是否有气体进入，如有，应及时排掉。
应经常检查计量泵有无泄漏，如有泄漏，应及时上紧螺栓或进行维修 (详见计量泵说明书)。
二氧化氯投加器说明书
二氧化氯投加器使用维护说明书目录1.设备名称及型号2.用途及适用范围3.主要设备技术参数、结构形式及工作原理4.设备的安装和调试5.操作和使用6.维护保养与故障排除设备的维护和保养6.1.1 日常维护和保养6.1.2 定期维护和保养e7设备常见故障及处理办法7.1.1 机械元、部件常见故障7.1.2 电气元器件常见故障7.1.3 液压元件常见故障8.附表附表1 专用工具明细表附表2主要部件明细表附表3产品照片1.设备名称及型号设备名称：自动加药柜,产品型号：次氯酸钠消毒设备2.用途及适用范围用途：供水系统在自然运行时,水中有细菌微生物,为了系统的安全和运行都无不良影响,为了抑制细菌的发生,需向水中投加次氯酸钠,保证水中细菌微生物被杀死,且管网末梢残留余氯.适用范围:生活用水处理.3.主要设备技术参数、结构形式及工作原理1 搅拌溶液箱型式: 立式方形容器设计压力: 常压设计温度: 4～50℃容积： 3材质： PVC数量： 1台2 计量泵型式：机械隔膜计量泵型号： GM0025流量： 25L/h排出压力： 12bar冲程： 72spm冲程： 72spm功率:电源: 380V/50Hz三相控制信号: 4～20mA调节流量范围/精度: 10～100%/±1%数量： 1台材质:泵头： 316SS泵体： 316SS泵座： 316SS进出口连接: 316SS隔膜： PTFE密封圈: 氟橡胶3 过滤器型式： Y型过滤器材质：SS304直径： DN20过滤精度：滤元型式: 梯形丝绕型式滤元材质: SS304数量： 2只4 缓冲压力容器规格: φ89×200容积: 1升材质: SS304数量: 1套5 管道详见加药系统图a、计量泵出口管道材质：PE规格外径X壁厚：φ6×2mm b 外接管道接口规格进水接口规格/材料：φ32×PVC药箱出液接口规格/材料：φ38×PVC总出药口规格/材料：φ25×PVC6 系统阀门参数详见加药系统图止回阀: DN4 2只PE7 就地控制柜或按钮箱数量: 1套主要元器件: 施耐德或等同结构形式：二氧化氯投加器主要含有贮药罐和投加计量泵,贮药罐可直接投加液态的化学药剂.设备不需复杂的控制信号进行控制,当人工设定好投加量后,设备可连续自动运行.设备结构简单,操作方便,能满足一些小型用户原先手动投加造成的投量不准、操作麻烦的问题.工作原理：设备具有结构简单,占地面积小,操作方便,价格便宜等特点,可投加水处理次氯酸钠药剂,达到杀菌和微生物,对加药量要求严格的生活用水处理等的工艺具有广泛的使用价值.4.设备的安装和调试1、检查加药装置地脚平台是否在同一水平线上不需装地脚螺,把相应的接头接好,连接电源.2、按通电源、电控柜、电源指示灯亮则表示电源接通.按下计量泵启动按钮,计量泵开始工作.3、要定期检查计量泵进料口是否堵塞,对管线、过滤器定期清洗、以防堵塞.4、装置中,要定期对安全阀,压力表及各管线阀门进行检查,以免发生泄漏事件.5.操作和使用1．开机与关机操作步骤1.计量泵第一次运行时,应拧开出药口逆止阀,待有药液流出后,拧紧接头,此时泵正常投药.2.将计量泵的频率旋钮调至50%左右,将电控箱开关旋至启动位置,开机运行.3.计量泵根据说明书选择档位,根据出药情况手动旋动频率百分比旋钮,校正计量泵给定频率,计量泵能根据外部流量信号自动调节出药量使投药量满足要求,以满足变化的水质和水量,保证投药量的恒定.4.关机时,将电控箱开关旋至停止位置即可.计量泵工作800个小时后,要使用工具再次拧紧可能松动的固定螺栓.2．当设备长时间不用时应打开放空阀,将系统内的残余药液放净.并用清水清洗设备：底阀放入清水中运行计量泵20分钟. 3．冬季注意保温必须将设备置于具有保温设施的房间内.室内温度不得低于0OC.4．定期清理应定期清理底阀过滤网,避免颗粒杂质堵塞管路.5．药量调节根据所用消毒剂和待处理水水质不同,每次加药后应手动调解加药计量泵的给定频率,以符合水质变化.6.维护保养与故障排除设备的维护和保养6.1.1 日常维护和保养每天检查设备周围是否有腐蚀气体和流体；检查气压管路的密封性,若有出现漏气现象应及时修补.6.1.2 定期维护和保养每月应检查阀们是否灵活、畅通.检查罐身是否有破损并及时修补.检查螺丝是否松动和失效.每年检查焊缝是否牢固、密封圈是否老化.每年对罐体油漆一遍做防锈处理.7设备常见故障及处理办法7.1.1 机械元、部件常见故障7.1.2 电气元器件常见故障参考电气元件说明书.7.1.3 液压元件常见故障无8.附表附表1 专用工具明细表附表2主要部件明细表3.1。
二氧化氯投加器说明书
二氧化氯投加器使用说明书潍坊鲁瑞环保水处理设备有限公司请您在使用前，仔细阅读操作使用说明书，以便该设备更好的为您服务。
说明二氧化氯投加器是鲁瑞公司最新研制的设备，其工作原理是采用计量泵将配比好的二氧化氯溶液投加到需消毒的水体中，该设备还具有运行安全可靠、占据空间小、安装方便、操作管理简单、运行费用低等诸多优点，因此在水消毒领域中得到广泛的应用。
注意设备电源为AC220设备开机将二氧化氯粉剂或片剂按比例配好的溶液加入设备中，然后打开电源开关，按启动按钮，启动计量泵，根据药量调节计量泵脉冲。
设备关机按设备停止按钮，关闭设备电源。
注意事项设备运行，正常巡检注意设备内液位，保证设备内有料，防止计量泵长时间空载运行，损坏计量泵常见故障计量泵不进料1.常时间不用，进料管内有空气，将计量泵上端软管连接处打开，排除空气2.计量泵损坏，将计量泵返厂维修鲁瑞水消毒设备质量保证书用户单位名称联系人员电话合同签字日期到货日期设备操作人员安装调试人员尊敬的用户：“技术第一、质量第一、服务第一、信誉第一”是我公司经营的方针和宗旨，为了使鲁瑞科技系列水处理消毒设备能更好的为您服务，进一步提高产品质量，使贵单位放心的使用该设备，公司特向贵单位做出如下质量保证：1. 该设备出厂前已作检验。
2. 鲁瑞水处理设备整机保修一年。
3. 设备保修期内如发生故障，本公司负责免费保修，但用户必须严格按照设备使用说明书、设备操作规定的“安装、使用、维护”要求进行使用运行维护，如未按要求使用而造成设备损坏，本公司将按照具体规定进行有偿服务.4. 此质量保证书可作为经济合同附件，保修起始时间自到货之日起开始计算。
谢谢合作！。
二氧化氯投加器说明书
二氧化氯投加器使用维护说明书目录1.设备名称及型号2.用途及适用范围3.主要设备技术参数、结构形式及工作原理4.设备的安装和调试5.操作和使用6.维护保养与故障排除6.1设备的维护和保养6.1.1 日常维护和保养6.1.2 定期维护和保养e7设备常见故障及处理办法7.1.1 机械元、部件常见故障7.1.2 电气元器件常见故障7.1.3 液压元件常见故障8.附表附表1 专用工具明细表附表2主要部件明细表附表3产品照片1.设备名称及型号设备名称：自动加药柜，产品型号：次氯酸钠消毒设备2.用途及适用范围用途：供水系统在自然运行时，水中有细菌微生物，为了系统的安全和运行都无不良影响，为了抑制细菌的发生，需向水中投加次氯酸钠，保证水中细菌微生物被杀死，且管网末梢残留余氯。
适用范围:生活用水处理。
3.主要设备技术参数、结构形式及工作原理1) 搅拌溶液箱型式: 立式方形容器设计压力: 常压设计温度: 4～50℃容积： 1.0m 3材质： PVC数量： 1台2) 计量泵型式：机械隔膜计量泵型号： GM0025流量： 25L/h排出压力： 12bar冲程： 72spm冲程： 72spm功率: 0.37KW电源: 380V/50Hz(三相) 控制信号: 4～20mA调节流量范围/精度: 10～100%/±1%数量： 1台材质:泵头： 316SS泵体： 316SS泵座： 316SS进出口连接: 316SS隔膜： PTFE密封圈: 氟橡胶3) 过滤器型式： Y型过滤器材质：SS304直径： DN20 PN1.0 过滤精度： 0.3mm滤元型式: 梯形丝绕型式滤元材质: SS304数量： 2只4) 缓冲压力容器规格: φ89×200容积: 1升材质: SS304数量: 1套5) 管道(详见加药系统图)a、计量泵出口管道材质：PE规格(外径X壁厚)：φ6×2mm b) 外接管道接口规格进水接口规格/材料：φ32×2.5mm/PVC药箱出液接口规格/材料：φ38×2.5mm/PVC总出药口规格/材料：φ25×2.0mm/PVC6) 系统阀门参数(详见加药系统图)止回阀: DN4 PN1.6 2只PE7) 就地控制柜或按钮箱数量: 1套主要元器件: 施耐德或等同结构形式：二氧化氯投加器主要含有贮药罐和投加计量泵，贮药罐可直接投加液态的化学药剂。
二氧化氯投加器反应原理
二氧化氯投加器反应原理二氧化氯投加器是一种用于水处理的设备，它利用二氧化氯的反应原理来消毒水源。
二氧化氯（ClO2）是一种强氧化剂，具有较高的杀菌能力和氧化能力，广泛应用于水处理、卫生消毒等领域。
二氧化氯投加器的反应原理主要包括二氧化氯的生成和消毒作用两个方面。
首先，二氧化氯的生成是通过将氯气和氯化钠（NaCl）或次氯酸钠（NaClO）溶液反应得到的。
具体反应如下所示：2NaCl + H2SO4 + 5Cl2 → 2ClO2 + 2NaHSO4NaClO + HCl + NaClO2 → ClO2 + NaCl + H2O上述反应中，通过控制反应条件和投加适量的氯气和次氯酸钠溶液，可以有效生成二氧化氯。
二氧化氯投加器通过将生成的二氧化氯溶液投加到水中，实现对水源的消毒作用。
二氧化氯具有较高的杀菌能力，可以有效地杀灭水中的各类细菌、病毒和寄生虫等微生物，同时也可以去除水中的异味和色度。
二氧化氯的消毒机理主要是通过氧化作用，使微生物细胞内的蛋白质、脂肪和核酸等生物大分子受到破坏，从而达到杀菌的效果。
二氧化氯投加器的使用具有一定的优势。
首先，二氧化氯生成和投加过程简单方便，不需要额外的药剂和复杂的操作。
其次，二氧化氯具有较高的杀菌效果，对水中的各类微生物具有广谱杀灭作用，能够有效消除水源中的病菌和致病微生物。
此外，二氧化氯投加后不会产生有毒的副产物，对环境影响较小。
同时，二氧化氯也能够去除水中的异味和色度，提高水质的口感。
然而，二氧化氯投加器也存在一些问题和注意事项。
首先，二氧化氯的生成和投加需要掌握适宜的比例和条件，过量的投加会导致二氧化氯超标，对人体健康产生危害。
其次，二氧化氯对某些有机物质具有氧化作用，可能会产生一些副产物，需要进行合理控制和处理。
此外，二氧化氯的投加量和时间需要根据实际情况进行调整，以确保消毒效果和安全性。
二氧化氯投加器利用二氧化氯的反应原理实现对水源的消毒作用。
通过控制氯气和次氯酸钠的反应生成二氧化氯溶液，并将其投加到水中，能够有效杀灭水中的各类微生物，并改善水质口感。
二氧化氯发生器操作规程
二氧化氯发生器操作规程二氧化氯投加操作规程1 范围本标准规定了2 引用标准加氯间操作规程二氧化氯发生器简介及基本操作规范3 反应说明二氧化氯的性质：二氧化氯分子式2相对分子量常温下是一种黄绿色到橙色气体具有类似于氯气和臭氧的刺激性气味溶解性和挥发性较强易溶于水氧化性很强与多种物质发生剧烈反应二氧化氯的制取：以氯酸钠和盐酸为原料制备，反应原理：3+=+2+1/2Cl2+H2二氧化氯的投加：采用化学法负压曝气工艺，由计量泵将氯酸钠水溶液与盐酸溶液按一定比例输送到二氧化氯发生器中，在一定温度和负压条件下进行充分反应，产生的消毒气体经水射器负压吸收与水充分混合，形成消毒液投入被消毒水中4 安全要求氯酸钠和盐酸应分开单独存放氯酸钠应存放在高于地面10-20CM，并且远离墙壁10CM的干燥、通风、避光处，严禁与酸性物质及易燃物品如木屑、硫磺、磷等物品共同存放，严禁烟火，严禁挤压、撞击，注意防潮，洒落在地面的氯酸钠粉沫要立即用水冲洗氯酸钠应符合国家标准《GB-工业用氯酸钠》一级品的要求盐酸应符合国家标准《GB-93工业合成盐酸》的要求严禁使用废酸，尤其是内含有机物、油脂及氢氟酸的工业副产酸氯酸钠、盐酸的原料罐出口阀门后带有过滤器，应定期进行清洗清洗时先关闭阀门，然后将过滤器卸下，清理其中过滤网上的杂质注意防冻并采取必要的取暖措施，以免损坏设备及管道附件等设备间应干燥、避光、通风良好二氧化氯发生器系统的管道、阀门、仪表接口处必须严密，不得有漏溢现象计量泵应注意防水，否则会烧毁控制器原料罐加完料后应检查计量泵输料管1中是否有气体进入，如有，应及时排掉应经常检查计量泵有无泄漏，如有渗漏，应及时上紧泵头螺栓或进行维修二氧化氯发生器外壳为塑料，禁止碰撞、挤压，避免日晒清洁控制器面时，用干净、柔软布质物品轻轻擦拭，操作时，严禁用硬物磨擦、碰撞如果在二氧化氯发生器运行过程中发生停电，重新来电后要重新启动发生器加氯间应备有漏气检验装置及由专人保管的防毒面具、维修工具、漏氯检验药品和急救药品，定期检查，保证完好，要有二氧化氯泄漏的应急处理设施，如地沟、水池处理装置当压力水源中断时，必须立即切断二氧化氯气体来源，待压力水恢复后，方能加氯机重新投入使用运行有二氧化氯气体泄漏而又无法制止时，首先要保持头脑冷静，保证职工的生命安全，组织抢救，抢救人员必须戴防毒面具，并用通风机换气5 人员要求加氯人员需经过安全培训，持证上岗进入操作现场，劳保用品需佩戴齐全，女工需戴工帽操作人员严格按操作规程工作6 二氧化氯发生器操作规程二氧化氯发生器的使用环境及工作条件:二氧化氯发生器的放置场所为单独设备间，通风良好，冬天室内温度不应低于10℃，避免阳光直射，并设污水排放地沟动力水源供应：水压≥а室内要求有自来水龙头及一段软管，便于安装与维修后冲洗地面电源供应：三相五线制供电，配电箱距离发生器≥3米，并设有防护措施设备使用及操作：设备使用前应检查的事项：打开动力水阀门，将水压按要求调至稳定状态检查设备各部件是否正常，有无泄漏检查各阀门开关位置是否准确检查安全阀，将安全塞塞紧给加热水套加满水2初次使用时先给反应器加水至液压管1/3处打开控制器开关，观察计量泵和温度显示是否正常检查二个原料贮存罐是否有料，原料过滤器是否畅通设备运行：开启温控器电源，使温度升至设定温度打开动力水阀门，将水压按要求调至稳定状态，观察反应室液位管高度以不低于1/3，在1/2处为最佳状态，使水射器正常工作，启动计量泵，如果计量泵管道中有空气应先排除空气，然后调节计量泵运行频率，使之达到所需流量，设备即可正常运行设备产量的调节：调节设备的产量，主要是通过调节设备进料量的大小来实现，即通过对计量泵的调节来实现，设备进料量越大，产量就越大，反之，产量就越小设备产量是否调节，一般根据水中余氯量的大小来决定如果设备运行一段时间后，水中余氯较高，可以将产量调低；如果余氯不够可以加大产量计量泵流量可通过调节行程和运行频率来实现行程的调节：计量泵运行时，调节泵后行程调节旋钮即可；频率的调节：设备控制器上有一频率调节按钮，运行时“+-”调节即可关机:关机时，应提前1小时关闭计量泵电源，停止加料，使水射器将设备中的气体尽量抽完，以防止滞后反应所产生的气体外溢，停料1小时后关闭动力水，水射器停止工作，设备即关机设备清洗：二氧化氯发生器长时间运行后，反应器中沉淀物会增加，影响设备产率，应定期进行清洗一般一周清洗一次设备主机背侧有排污口，可进行清洗排污清洗时，在水射器正常工作状态下，从清洗阀口加入清水，清水将随反应器内的液体一同被水射器抽走；也可打开安全阀，往里注入清水进行清洗，打开排污阀，将残液排净，要求反复清洗4-5次，并密切观察反应室液位管及排出残液变清澈透明为止巡检：设备运行时应定期进行巡视检查，发现异常状况及时处理，如发现设备间有较大气味时，应立即检查安全阀，如安全阀打开，应及时复位巡检时要注意二台计量泵输出管是否有振动，正常工作时计量泵输液管是振动的，如发现输出管停止振动或振幅较小，说明计量泵原料输入管有空气进入或原料管堵塞，应及时处理，否则将严重损坏计量泵7 CL控制器的操作说明液晶显示部分：3CL—控制器通讯⊙ ⊙ 报警温度输出⊙ ⊙ 短路泵电源⊙ ⊙ 开路泵脉冲⊙ ⊙ 信息器泵停⊙ ⊙ 起温加热控制⊙ ⊙缺水加热量⊙ ⊙ 欠压延时停泵⊙ ⊙ 盐酸运停⊙ ⊙ 氯酸钠返回 + 切换启/停—确认按键说明：返回：返回前一页面；启/行：进入启/行控制页面； + ：数值的增加或不同控制方式的选择； - ：数值的减少或不同控制方式的选择；切换：不同页面的切换；确认：参数设置的确认；页面说明：控制器为多页面显示；分为，启/停控制页面，温度显示主页面，余氯显示主页面，流量显示主页面，频率设置主页面启、停控制页面：加热控制：启动加热控制：用于控制加热的启动/停止；泵电源：泵电源的开/关；泵电源：开泵控制：停止泵控制：泵控制的启动/停止；通讯控制：上位机对设备控制的禁止/允许；通讯控制：禁止温度显示主页面：温度设定℃ 温度设定值;4℃ 温度测量值;控制量:20℅ 加热时电压输出比例;频率设置主页面：投加泵频率无余氯、流量测量装置的 P/M 控制方式无余氯、流量测量计量泵的频率脉冲/分钟以上页面可通过“切换”键进入在温度显示主页面下，同时按住“+”、“-”键，可进入综合控制及参数设置调整状态操作步骤：合上空气开关，温控器内部控制电源工作，计算机芯片自检，液晶显示屏进入工作状态，温度显示主页面显示实际温度同时按下“+”、“-”进入综合调整状态通过“切换”键和“确认”键进入相应页面，按要求调整相应参数通过“启/停”键进入控制页面，分别“启动”加热控制、将泵电源设置为“开”、“启动”泵控制，关选择通讯方式，按“返回”进入显示页面，加热系统、计量泵、余氯控制系统进入工作状态同时泵电源、泵脉冲、加热命令、加热指示灯亮可通过“切换”键，更换画面，观察状态量当系统欠压时，相应的指示灯亮同时蜂鸣器报警，盐酸泵、氯酸钠泵停止工作当故障解除时，盐酸泵、氯酸钠泵自动投入运行设备运行后，返回温度显示主页面，同时按下“+”、“-”退出控制，调整状态计量泵的操作：控制面板：开/关键：在可动状态下启动或停止泵；液屏显示：显示设定值和运行状态；键：增加频率或设定值；键：减小频率或设定值；灯：接通电源后，灯亮，泵运行时随冲程频率同步闪烁；灯：液化计-信号输入时，桔黄色灯亮；5信号输入时，红灯亮基本操作：打开控制面板罩，同时按下“开/关”键和键当液屏显示：“”时为自动状态，表明计量泵将按控制器发出的脉冲信号来工作，当屏显为“”时表明计量泵进入手动状态工作，这时通过键和键来改变工作频率，一般当计量泵自动工作出现故障时根据自动状态下的频率来设定手动工作方式下的工作频率 8安全注意事项环境与设备要求设备运行时，应经常对安全阀进行巡视检查，尤其发现设备间有较大异味时，应立即检查安全阀如：安全阀打开要及时复位计量泵应注意防水，否则会烧毁控制器设备的软塑料管长时间使用易老化和密封不严，应经常检查，定期更换设备外壳为塑料，禁止碰撞，挤压，避免日晒设备间应干燥，避光，通风良好工作人员必须穿戴工作服及防腐蚀手套盐酸泵运行前一定要检查油质、油位是否正常倒料过程中应注意各部阀门及盐酸泵密封处是否有渗液现象如有应立即停止倒料，经处理后方可重新投入运行清理管道上滤网时应先关闭滤网前后两端阀门后再清理原料检查倒料罐盐酸储罐与盐酸泵之间管线上阀门是否打开将放料管放置在倒料罐固定位置上，缓慢开启放料总阀待倒料罐液位至1/3处，启动盐酸泵将盐酸抽入储罐倒料工作结束后应先将盐酸泵停止运行，在关闭管路上的阀门6。
二氧化氯投加器说明书
二氧化氯投加器使用维护说明书目录1.设备名称及型号2.用途及适用围3.主要设备技术参数、结构形式及工作原理4.设备的安装和调试5.操作和使用6.维护保养与故障排除6.1设备的维护和保养6.1.1 日常维护和保养6.1.2 定期维护和保养e7设备常见故障及处理办法7.1.1 机械元、部件常见故障7.1.2 电气元器件常见故障7.1.3 液压元件常见故障8.附表附表1 专用工具明细表附表2主要部件明细表附表3产品照片1.设备名称及型号设备名称：自动加药柜，产品型号：次氯酸钠消毒设备2.用途及适用围用途：供水系统在自然运行时，水中有细菌微生物，为了系统的安全和运行都无不良影响，为了抑制细菌的发生，需向水中投加次氯酸钠，保证水中细菌微生物被杀死，且管网末梢残留余氯。
适用围:生活用水处理。
3.主要设备技术参数、结构形式及工作原理1) 搅拌溶液箱型式: 立式方形容器设计压力: 常压设计温度: 4～50℃容积： 1.0m 3材质： PVC数量： 1台2) 计量泵型式：机械隔膜计量泵型号： GM0025流量： 25L/h排出压力： 12bar冲程： 72spm冲程： 72spm功率: 0.37KW电源: 380V/50Hz(三相)控制信号: 4～20mA调节流量围/精度: 10～100%/±1%数量： 1台材质:泵头： 316SS泵体： 316SS泵座： 316SS进出口连接: 316SS隔膜： PTFE密封圈: 氟橡胶3) 过滤器型式： Y型过滤器材质：SS304直径： DN20 PN1.0 过滤精度： 0.3mm滤元型式: 梯形丝绕型式滤元材质: SS304数量： 2只4) 缓冲压力容器规格: φ89×200容积: 1升材质: SS304数量: 1套5) 管道(详见加药系统图)a、计量泵出口管道材质：PE规格(外径X壁厚)：φ6×2mm b) 外接管道接口规格进水接口规格/材料：φ32×2.5mm/PVC药箱出液接口规格/材料：φ38×2.5mm/PVC总出药口规格/材料：φ25×2.0mm/PVC 6) 系统阀门参数(详见加药系统图)止回阀: DN4 PN1.6 2只PE7) 就地控制柜或按钮箱数量: 1套主要元器件: 施耐德或等同结构形式：二氧化氯投加器主要含有贮药罐和投加计量泵，贮药罐可直接投加液态的化学药剂。
化学法二氧化氯说明书
二氧化氯发生器(化学法负压系列)使用说明书无锡市华欧水处理设备有限公司目录一、概况--------------------------------------------------------------(3)二、灭菌性能--------------------------------------------------------(3)三、应用范围--------------------------------------------------------(4)四、复合HB型说明------------------------------------------------(4)五、操作步骤--------------------------------------------------------(5)六、二氧化氯投加量--------------------------------------------------------(5)七、技术参数-------------------------------------------------------------------(6)八、安装参数-------------------------------------------------------------------(6)九、安装说明及条件----------------------------------------------------------(6)十、注意事项---------------------------------------------------------------------(7) 十一、故障原因及解决办法---------------------------------------------------(8) 十二、设备接管图--------------------------------------------------------------(8) 十三、工艺流程图--------------------------------------------------------------(9)一、概况:二氧化氯灭菌消毒剂经美国食品药物管理局（FDA）和美国环境保护（EPA）的长期科学试验和反复论证，考验了ClO2对饮用水的处理效果后，被确认为是医疗卫生、食品加工中的消毒灭菌、食品（肉类、水产品、果蔬）的防腐、保鲜、环境、饮水和工业循环及污水处理等方面杀菌、清毒、除臭的理想药剂，是国际上公认的氯系消毒剂最理想的更新换代产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二氧化氯投加器使用维护说明书
目录
1.设备名称及型号
2.用途及适用范围
3.主要设备技术参数、结构形式及工作原理
4.设备的安装和调试
5.操作和使用
6.维护保养与故障排除
6.1设备的维护和保养
6.1.1 日常维护和保养
6.1.2 定期维护和保养 e
7设备常见故障及处理办法
7.1.1 机械元、部件常见故障
7.1.2 电气元器件常见故障
7.1.3 液压元件常见故障
8.附表
附表1 专用工具明细表
附表2主要部件明细表
附表3产品照片
1.设备名称及型号
设备名称：自动加药柜，产品型号：次氯酸钠消毒设备
2.用途及适用范围
用途：供水系统在自然运行时，水中有细菌微生物，为了系统的安全和运行都无不良影响，为了抑制细菌的发生，需向水中投加次氯酸钠，保证水中细菌微生物被杀死，且管网末梢残留余氯。
适用范围:生活用水处理。
3.主要设备技术参数、结构形式及工作原理
1) 搅拌溶液箱
型式: 立式方形容器
设计压力: 常压
设计温度: 4～50℃
容积： 1.0m 3
材质： PVC
数量： 1台
2) 计量泵
型式：机械隔膜计量泵
型号： GM0025
流量： 25L/h
排出压力： 12bar
冲程： 72spm
冲程： 72spm
功率: 0.37KW
电源: 380V/50Hz(三相) 控制信号: 4～20mA
调节流量范围/精度: 10～100%/±1% 数量： 1台
材质:
泵头： 316SS
泵体： 316SS
泵座： 316SS
进出口连接: 316SS
隔膜： PTFE
密封圈: 氟橡胶
3) 过滤器
型式： Y型过滤器
材质：SS304
直径： DN20 PN1.0
过滤精度： 0.3mm
滤元型式: 梯形丝绕型式
滤元材质: SS304
数量： 2只
4) 缓冲压力容器
规格: φ89×200
容积: 1升
材质: SS304
数量: 1套
5) 管道(详见加药系统图)
a、计量泵出口管道
材质：PE
规格(外径X壁厚)：φ6×2mm b) 外接管道接口规格
进水接口规格/材料：φ32×2.5mm/PVC
药箱出液接口规格/材料：φ38×2.5mm/PVC
总出药口规格/材料：φ25×2.0mm/PVC
6) 系统阀门参数(详见加药系统图)
止回阀: DN4 PN1.6 2只PE
7) 就地控制柜或按钮箱
数量: 1套
主要元器件: 施耐德或等同
结构形式：二氧化氯投加器主要含有贮药罐和投加计量泵，贮药罐可直接投加液态的化学药剂。
设备不需复杂的控制信号进行控制，当人工设定好投加量后，设备可连续自动运行。
设备结构简单，操作方便，能满足一些小型用户原先手动投加造成的投量不准、操作麻烦的问题。
工作原理：设备具有结构简单，占地面积小，操作方便，价格便宜等特点，可投加水处理次氯酸钠药剂，达到杀菌和微生物，对加药量要求严格的生活用水处理等的工艺具有广泛的使用价值。
4.设备的安装和调试
1、检查加药装置地脚平台是否在同一水平线上（不需装地脚螺），
把相应的接头接好，连接电源。
2、按通电源、电控柜、电源指示灯亮则表示电源接通。
按下计量泵
启动按钮，计量泵开始工作。
3、要定期检查计量泵进料口是否堵塞，对管线、过滤器定期清洗、
以防堵塞。
4、装置中，要定期对安全阀，压力表及各管线阀门进行检查，以免
发生泄漏事件。
5.操作和使用
1．开机与关机操作步骤
1).计量泵第一次运行时，应拧开出药口逆止阀，待有药液流出后，
拧紧接头，此时泵正常投药。
2).将计量泵的频率旋钮调至50%左右，将电控箱开关旋至启动位置,开机运行。
3).计量泵根据说明书选择档位，根据出药情况手动旋动频率百分比
旋钮，校正计量泵给定频率，计量泵能根据外部流量信号自动调节
出药量使投药量满足要求，以满足变化的水质和水量，保证投药量
的恒定。
4).关机时，将电控箱开关旋至停止位置即可。
计量泵工作800个小时后，要使用工具再次拧紧可能松动的固定螺栓。
2．当设备长时间不用时
应打开放空阀，将系统内的残余药液放净。
并用清水清洗设备：底阀放入清水中运行计量泵20分钟。
3．冬季注意保温
必须将设备置于具有保温设施的房间内。
室内温度不得低于0OC。
4．定期清理
应定期清理底阀过滤网，避免颗粒杂质堵塞管路。
5．药量调节
根据所用消毒剂和待处理水水质不同，每次加药后应手动调解加药计量泵的给定频率，以符合水质变化。
6.维护保养与故障排除
6.1设备的维护和保养
6.1.1 日常维护和保养
每天检查设备周围是否有腐蚀气体和流体；检查气压管路的密封性，若有出现漏气现象应及时修补。
6.1.2 定期维护和保养
每月应检查阀们是否灵活、畅通。
检查罐身是否有破损并及时修补。
检查螺丝是否松动和失效。
每年检查焊缝是否牢固、密封圈是否老化。
每年对罐体油漆一遍做
防锈处理。
7设备常见故障及处理办法
7.1.1 机械元、部件常见故障
故障原因消除方法
安全不排放液或额定排量不足进口管路堵塞或阻力
太大
疏通进口管路及采取相
应措施减少阻力
进口管路连接处空气拧紧连接丝扣或密封接填料漏损严重拧紧或更换填料
泵体内管路内有空气排除空气
液压室内有空气排除空气
进出口单向阀关闭不检查阀座，清洗或更换进出口单向阀处密封检查密封面或更换密封输送介质不清净用过滤等方法除净隔膜腔内限制板处密拧紧泵头端部螺丝或找闷头螺钉密封不严拧紧闷头螺钉
计量精度降低
同上述各条原因按上述相应方法消除电机转速不稳稳定电阀频率及电压
流量调节机构的调量
螺丝磨损或窜动
更换磨损件或找出原因
进行消除
传动减速机震动
及噪音
泵超负荷运转降低负荷量
填料过紧，发热磨擦力放松或更换填料蜗杆窜动找出原因进行消除
传动零件间隙增大找出原因，调整间隙或
7.1.2 电气元器件常见故障
参考电气元件说明书。
7.1.3 液压元件常见故障
无
8.附表
附表1 专用工具明细表
序号名称单位数量制造商备注
1 无无无无无附表2主要部件明细表
3.1闭式循环水缓蚀剂加药装置由以下组成：
序
号
设备名称主要规格参数数量
二氧化氯投加
器见：3主要设备技术参数、结构形式
及工作原理
1套
1 搅拌溶液箱同上1台
2 隔膜计量泵同上1台
3 管式过滤器同上2台
4 缓冲压力罐同上2台
5 装置管道同上1批
6 止回阀同上2只
7 就地控制箱（含
装置内电缆、线
管及电气安装
材料）
同上1台
8 安装紧固件同上1套。
