机房建设各系统介绍
机房建设工程包括哪些内容

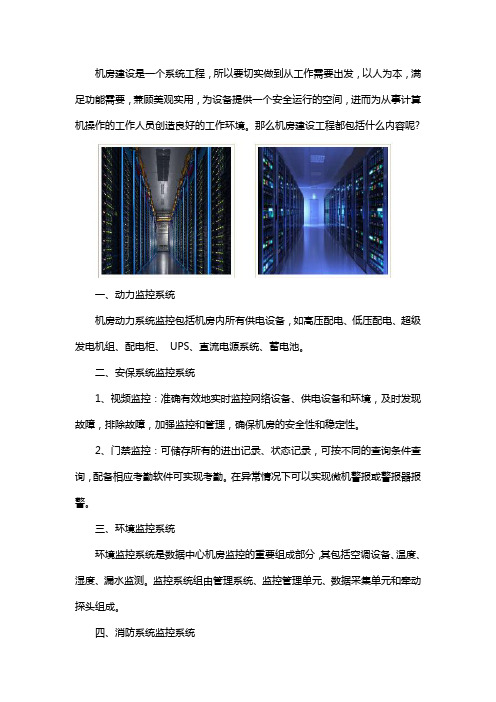

机房建设是一个系统工程，所以要切实做到从工作需要出发，以人为本，满足功能需要，兼顾美观实用，为设备提供一个安全运行的空间，进而为从事计算机操作的工作人员创造良好的工作环境。
那么机房建设工程都包括什么内容呢?一、动力监控系统机房动力系统监控包括机房内所有供电设备，如高压配电、低压配电、超级发电机组、配电柜、UPS、直流电源系统、蓄电池。
二、安保系统监控系统1、视频监控：准确有效地实时监控网络设备、供电设备和环境，及时发现故障，排除故障，加强监控和管理，确保机房的安全性和稳定性。
2、门禁监控：可储存所有的进出记录、状态记录，可按不同的查询条件查询，配备相应考勤软件可实现考勤。
在异常情况下可以实现微机警报或警报器报警。
三、环境监控系统环境监控系统是数据中心机房监控的重要组成部分，其包括空调设备、温度、湿度、漏水监测。
监控系统组由管理系统、监控管理单元、数据采集单元和牵动探头组成。
四、消防系统监控系统通过收集消防监控器或烟雾探测器、温度探测器的报警信号，实时监控消防状态。
当发生火灾警报时，机房监控系统显示警报信息，并通过直观的屏幕发出报警通知。
五、网络监控系统1、服务器检测：服务器CPU、内存、硬盘使用率、网络状态等参数；2、路由器检测：端口状态、流量、连接状态、WAN口流量、运行时间；3、交换机检测：交换机端口、连接状态、网络流量、运行状态等参数；六、报警方式机房监控系统实时监控各系统设备的运行状态和工作参数，发现部件故障或异常。
采用多媒体动画、现场语音、声光、电话、短信等警报模式，记录历史数据和警报事件。
以上就是有关机房建设工程内容的一些相关介绍，希望对您进一步的认识了解有所帮助。
b级机房建设标准
b级机房建设标准B级机房建设标准。
B级机房是指在一定的空间内，按照一定的标准建设而成，具备一定的安全性和可靠性，能够满足一定规模的服务器设备运行的机房。
B级机房建设标准是为了保障机房设备的正常运行和数据的安全性，下面将从机房选址、建筑结构、供电系统、制冷系统、消防系统、安防系统等方面介绍B级机房的建设标准。
首先，机房选址是B级机房建设的首要考虑因素。
一般来说，B 级机房应该远离易受自然灾害影响的区域，如地震带、洪水区等，同时也要远离工业区、化工区等有污染和安全隐患的区域。
此外，周边环境也需要考虑，如周边建筑物的高度、周边道路的宽度等，以保证机房的安全性和稳定性。
其次，建筑结构是B级机房建设的重要环节。
机房的建筑结构应该符合国家相关建筑规范，具备一定的抗震、抗风能力，同时要考虑到机房内部设备的布局和空间利用率，确保机房的稳定性和安全性。
再次，供电系统是B级机房建设中至关重要的一环。
供电系统应该具备双路供电、稳压稳频、过载保护等功能，以保证机房设备的正常运行。
此外，应该考虑到供电系统的备用能力和应急处理能力，以应对突发情况。
另外，制冷系统也是B级机房建设中不可忽视的一部分。
机房内部设备长时间运行会产生大量热量，因此制冷系统的设计和建设至关重要。
制冷系统应该具备足够的制冷能力，保证机房内温度的稳定和设备的正常运行。
此外，消防系统和安防系统也是B级机房建设中必不可少的一部分。
消防系统应该具备烟感应、温感应、手动报警等功能，以及自动喷水灭火系统，保障机房内设备和人员的安全。
安防系统应该包括门禁系统、监控系统等，保障机房的安全。
综上所述，B级机房建设标准涉及到机房选址、建筑结构、供电系统、制冷系统、消防系统、安防系统等方面，是一个综合性的工程。
只有严格按照标准建设，才能保证机房设备的正常运行和数据的安全性。
因此，在B级机房建设过程中，需要充分考虑各方面因素，确保机房的安全、稳定和可靠性。
服务器机房都有哪些重要的系统？
服务器机房都有哪些重要的系统？。
一、基础建设机房基础建设包括：1、机房装饰：抗静电地板铺设、微孔天花和机房墙板装修、天棚及地面防尘处理、防火门窗等；2、供配电系统：供电系统、配电系统、照明、应急照明、UPS电源；3、空调新风系统：机房精密空调、新风换气系统；4、消防报警系统：消防报警、手提式灭火器；5、防盗报警系统：红外报警系统；6、防雷接地系统：电源防雷击抗浪涌保护、等电位连接、静电泄放、接地系统；7、安防系统：门禁、视频。
8、机房动力环境监控系统：机房环境监控系统；9、总体要求：布局合理、色彩明快、视野宽阔、具备防火、防潮、防尘、隔热、抗静电、抗腐蚀、易清洁、美观耐用等性能特点，并且材质轻盈、结构坚固、不易变形、拆装方便，便于地板下、吊顶内管线的连接、维修、机房装饰。
二、硬件设备这时机房核心的硬件，如服务器和数据存储设备等。
1、机柜机柜是机房统一采用的管理方式，用于堆叠硬件的系统，以便有效地使用空间。
网络设备、服务器、配线架等设备都会统一安装到机柜里面。
2、布线系统一种使电缆的复杂性得到管理的系统和一组布线套件。
理想情况下，这包括一个架空的地板或天花板架子，可以将电缆挡在外。
3、供电系统服务器机房通常消耗大量电力，供配电系统是机房整个工程的重点，机房采用独立接入的三相五线制或单相三线制电源。
4、UPS配置不间断电源装置用于保护设备不受不稳定电源的影响，例如电涌。
他们也被选择提供足够的二次电源，以承受短暂的断电或有时间切换电源。
三、基础设施基础服务，如网络设备。
可以设计服务器机房，关键基础设施没有单点故障。
例如，来自不同电信公司的多个互联网连接。
1、物理安全通过访问控制、监控、应急响应、培训等内部控制来保护服务器机房中的资产。
2、消防设备消防设备、程序、结构等供员工在服务器机房内逃生的通道，配备应急照明设备、维修工具和气体灭火器。
3、环境控制控制湿度和空气温度。
在服务器机房的设计中，计算设备的冷热运行是一个重要的考虑因素。
机房建设各系统介绍
隔断墙工程 隔断墙分类 轻钢结构墙体 防火、抗震、质轻 玻璃隔断 透光性好 复合钢板隔断 安装方便，易移动 金属复合壁板 隔音、保温、密封
装饰装修系统工程
选用原则 机房区隔断墙耐火极限应满足防火规范的要求，除钢瓶间外，隔墙一般要求自重轻，有一定的可变性。墙、柱面应不吸尘、防火、防水、易清洁、防静电、美观。
（GB9361在修编） 《电子信息系统机房环境检测标准》
机房相关的部分标准
01
02
03
04
05
雷电感应
管线敷设
结构荷载
设备运输
空调室外机的安置位置
机房选址考虑因素
装饰装修系统工程
装饰装修系统工程
顶板
地面
吊顶板
>2000
活动地板
>3200
吊 顶
01
吊顶的作用 可作为空调系统的静压风库 方便安装各类机电末端产品 提高机房的整体装修效果
安全防范系统工程
安全防范系统主要包括门禁系统和视频安防监控系统
门禁系统 门禁又称出入管理控制系统，是一种管理人员进出的数字化管理系统。常见的门禁系统有密码门禁系统,非接触卡(感应式IC、ID卡)门禁系统，指纹、虹膜、掌型、生物识别门禁系统等。
安全防范系统工程
安全防范系统工程
视频安防监控系统 利用视频探测手段对目标进行监视、控制和信息记录。 一般由前端、传输、控制及显示记录四个主要部分组成
01
概念：为电子信息设备提供运行环境的场所，包括主机房、辅助区、支持区和行政管理区等，是服务器、网络设备的信息及数据枢纽中心。
02
顾名思义,从“机房”两个字的字面意思来理解，机房便是放置计算机，服务器等机器的场所，简称“机房”。
机房装饰装修系统介绍
机房装饰装修系统介绍
机房装饰装修涉及多个方面，包括空调系统、照明系统、地板与墙面材料、电缆管理系统等。
以下是机房装饰装修的一般介绍：
1.空调系统：机房的空调系统是为了维持恒定的温度和湿度，以确保设备处于适宜的工作条件。
这可能包括精密空调系统，能够实时监测和调整温湿度。
2.照明系统：充足的照明是为了确保工作人员能够有效地操作和维护设备。
照明系统的选择可能包括无闪烁、均匀分布的灯具，以减少眼睛疲劳。
3.地板与墙面材料：机房的地板和墙面通常选择防静电、防尘、易清理的材料。
地板可能采用防静电地板，墙面可能使用电磁屏蔽材料，以确保设备正常运行。
4.电缆管理系统：良好的电缆管理是为了保持机房的整洁和有序。
这可能包括电缆槽、标签、电缆架等设备，有助于维护和故障排查。
5.防火措施：机房内通常会采取防火措施，如火灾报警系统、灭火器材等，以确保在紧急情况下能够采取应对措施。
6.噪音控制：考虑到机房内设备可能产生的噪音，噪音控制系统可能包括隔音材料、噪音屏蔽装置等，以减少对工作人员和设备的影响。
7.安全门禁系统：为了确保机房的安全，可能会设置门禁系统，只有授权人员才能进入，提高机房的安全性。
8.工作台和座椅：机房需要提供符合人体工程学的工作台和座椅，以确保工作人员在长时间操作设备时能够保持良好的工作状态。
9.紧急应急设备：安装紧急应急设备，如应急照明、紧急通信设备等，以备在紧急情况下使用。
机房装饰装修需要根据具体的机房需求和设备特性进行定制设计，以提供一个安全、稳定、舒适的工作环境，确保机房设备的正常运行。
机房建设内容方案
机房建设内容方案机房建设是指建设和配置适应计算机设备高性能运行要求的机房环境，包括物理设施、电力供应及备份、通风与散热系统、安全防护等方面的内容。
在此，我将详细介绍机房建设的内容方案。
一、物理设施物理设施是机房建设的基础条件。
在机房建设中，需要注意以下几点：1.机房选址：选择环境优雅、通风良好的地点，尽量避免洪水、地震等自然灾害的风险。
2.建筑材料和结构：使用抗震、防火等特性优秀的建筑材料和结构，确保机房的安全性。
3.层高和空间设计：机房层高和空间设计应合理，保证设备安装和维护的便利性。
4.地板和墙面：机房地板和墙面需要具备防静电、防尘等特性，以保护计算机设备的安全运行。
5.门窗和门禁系统：选择高强度防盗门和窗户，并配置门禁系统，有效避免非授权人员进入机房。
二、电力供应及备份电力供应和备份是机房建设中重要的一环，确保计算机设备能够稳定运行和应对突发情况。
1.电力输入：机房应有稳定的电力输入，且能满足计算机设备的功率需求。
2.UPS电源：配置高质量的不间断电源(UPS)，在电网停电时提供持续电力供应，保护计算机设备不受断电影响。
3.发电机组：在电力中断或供电不稳定的情况下，备有容量适当的发电机组，确保系统持续供电。
4.线缆布线：合理布设电力线缆，避免不必要的绕组，提高能源利用效率。
三、通风与散热系统通风与散热系统的设计是确保机房内设备正常运行的重要环节。
1.空调系统：机房应配置高效、稳定的空调系统，确保机房内温度和湿度的控制。
2.风道与散热系统：合理布置风道与散热系统，确保热量能够迅速、有效地散发，保持机房内的适宜温度。
3.机柜和机架：选择具有散热功能的机柜和机架，提高设备的散热效果。
四、安全防护安全防护是机房建设的关键方面，主要包括物理安全和网络安全两个方面。
1.物理安全：配置安全门禁系统、闭路监控系统，维护机房内外的安全环境。
2.火灾报警与灭火系统：设备火灾报警系统，并配备一定数量的灭火器和灭火剂，确保在突发火灾情况下，能够及时采取灭火措施。
机房建设工程系统介绍
机房建设工程系统介绍专业机房规划及设计、创新的机房规划设计理念、专业的场地选择建议、专业的技术支持、合理的工期和成本预算机房建设共分以下几个子系统：一、机房装修系统1、场地降噪、隔热（一）《电子计算机机房设计规范》中规定主机房内的噪声，在计算机系统停机条件下，在主操作员位置测量应小于68dB（A）。
并规定主机房应远离噪声源。
当不能避免时，应采取消声和隔声措施。
噪声是一种人们所不需要的声音，它会使人烦躁与贫乏，注意力分散，导致工作效率降低。
凡是有条件的场合，都应尽量采取措施降低环境的噪声值。
具体考虑降噪措施如下：1、地坪上安装的绝热层，可吸声3db，活动地板可隔声20db。
2、整个机房区各机房之间设置了具有40db隔噪声能力的围墙或玻璃隔断（围墙的“硬板”——声音阻尼；保温层——吸声）、玻璃隔断，隔声15db。
可有效地避免了各个区域之间的噪声串扰。
（二）《电子计算机机房设计规范》中规定电子计算机机房围护结构的构造和材料应满足保温、隔热、防火等要求。
这对精密空调区尤为重要，精密空调区夏季温度控制在23±2℃，冬季温度20±2℃，与外界温差较大，从节能考虑更要采用相应的隔热措施。
在精密空调区域，沿地坪铺设橡塑保温层及镀锌钢板，各房间的轻钢龙骨隔断和贴面墙内填充保温棉，起到隔音、隔热的作用。
2、场地净化《电子计算机机房设计规范》中规定精密空调区的洁净度标准为：A 级，空气含尘浓度，在表态条件下测试，每升空气中大于或等于0.5μm的尘粒数，应少于18,000粒。
采用精密空调的机房区域需要具体考虑净化要求，其他级别的房间可不考虑。
要达到国标要求的标准，应满足以下技术要求：1．尘源主要为从外界引入的新风，新风滤尘效率要控制在70%以上；2．精密空调机滤尘效率要控制在95%以上；3．机房区内设置正压新风系统，室内比室外气压高9.8pa，可有效地拒灰尘于室区外；4．精密空调循环送风量在300m3/H/(KW泠量)，通常采用的空调机循环风量可将室内空气每小时循环过滤30次以上，在市内大气含尘量的特定条件下，空调气流循环次数在20次/H时，机房含尘量便可控制在优于A级水平；5．通常计算机机房采用典型的“上回/下送”的空调气流组织方案，送风主风流是在地板下送风静压箱内输送，送风气流经地板送风口进入场地，场地内的气流自下而上流动，场地上的灰尘随空气气流进入吊顶内的回风静压箱。
数据中心机房建设方案
数据中心机房建设方案一、引言随着云计算和大数据技术的快速发展，数据中心成为了各行各业的重要基础设施。
数据中心机房建设是数据中心建设的核心环节，它直接关系到数据中心的稳定运行和业务高效运转。
本文将从机房选址、机房布局、机房设备、供电系统、空调系统和网络系统等多个方面，介绍一个完整的数据中心机房建设方案。
二、机房选址机房选址是数据中心机房建设中的重要环节。
在选址过程中，需要考虑以下几个因素：1.地理位置机房应该选址在相对安全的地理位置，远离自然灾害和人为破坏可能性较高的区域。
此外，应该选择与核心业务紧密相连的地理位置，以方便用户的访问和业务的支持。
2.基础设施选址需要考虑供电、通讯、交通等基础设施的便利性，确保机房正常运行和数据的畅通交流。
3.信息安全机房的选址还需要考虑信息安全的因素，选择相对安全和受控的地理位置，以保护数据的安全性和机密性。
三、机房布局机房布局是指机房内部空间的合理布置，包括机柜、走道、空调系统等。
在机房布局中，需要考虑以下几个要素：1.机柜布置机柜的布置要符合机房的尺寸和形状，保证机柜之间的间距足够，以便于维护和管理。
2.走道设计走道设计要合理，保证机房内的人员可以自由进出，并提供足够的空间进行设备安装和维护。
3.安全通道机房内应设置安全通道，确保紧急情况下人员的安全疏散。
四、机房设备机房设备包括服务器、存储设备、交换机、路由器等硬件设备。
在选择机房设备时，需要考虑以下几个因素：1.性能设备的性能要满足业务需求，包括计算能力、存储能力、网络传输能力等。
2.可靠性设备的可靠性是保证业务连续性和数据安全的重要因素，要选择具备高可靠性的设备。
3.扩展性机房设备应具备良好的扩展性，以应对未来业务扩张的需求。
五、供电系统供电系统是机房建设中最关键的组成部分之一。
为了保证机房的稳定运行，供电系统需要满足以下几个要求：1.供电容量供电容量要满足机房设备的需求，并预留一定的余量以应对未来的扩张。
机房建设主要包括
机房建设主要包括以下几个方面：1．机房装修 2．电气系统 3．空调系统4．门禁系统 5．监控系统 6．消防系统设计原则实用性和先进性安全可靠性灵活性与可扩展性标准化经济性/投资保护机房装修计算机房的室内装修工程施工验收主要包括吊顶、隔断墙、门、窗、墙壁装修、地面、活动地板的施工验收及其他室内作业。
装修材料应尽量选择无毒、无刺激性的材料，尽量选择难燃、阻燃材料，否则应尽可能涂防火涂料。
电气系统供配电系统数据中心供配电系统应为380V/200V、50HZ。
供配电方式为双路供电系统加UPS电源及柴油发电机设备，并对空调系统和其他用电设备单独供电，以避免空调系统启停对重要用电设备的干扰。
为防止机房设备的损坏和数据的丢失，机房防雷尤其重要。
防雷接地电阻要求小于10Ω。
电气系统主要分为：机房供电电源系统、机房UPS电源配电系统、机房动力配电系统、机房照明系统；空调系统机房中的计算机及网络设备在运行中散热量大而且集中，散湿量极小，散热量的95%是显热，热湿比极大，焓差小。
在这种情况下，空气处理可近似作为一个等湿降温过程。
机房专用精密空调充分考虑了计算机设备的特点，在相同制冷量的基础上，加大了风量。
加之专用的送回风风库，送、回风均匀，能够较为迅速、有效地带走机器热量。
同时专用空调可实现对湿度的自动控制，使计算机设备不论在极湿润的夏季还是在极干躁的冬季都能在恒湿状态下正常工作机房内专用空调采用下送风上回风方式：门禁系统门禁管理系统的主要目的是保证重要区域设备和资料的安全，便于人员的合理流动，对进入这些重要区域的人员实行各种方式的门禁管理，以便限制人员随意进出。
本系统应具有消防联动功能，当火灾发生时控制系统将所有的门打开，以便人员疏散。
监控系统监控布点机房中有大量的服务器及机柜、机架。
由于这些机柜及机架一般比较高，所以监控的死角比较多，因此在电视监控布点时主要考虑各个出入口，每一排机柜之间安装摄象机。
如果在各出入口的空间比较大，可考虑采用带变焦的摄象机，在每一排的机柜之间，根据监视距离，配定焦摄象机即可。
关于机房建设的PPT
3、机房防雷接地
3.2
雷击介绍
3、机房防雷接地
3.3
雷击电流分配介绍
3、机房防雷接地
3.4
防雷接地需求概述
电源防雷可采用三级防雷措施： （1）电源防雷可采用三级防雷措施： 第一级防雷器” 在大楼总进线的低压配电房处进行第一级避雷保护。 A、“第一级防雷器”：在大楼总进线的低压配电房处进行第一级避雷保护。 第二级防雷器” 在机房的UPS UPS的输入端或在机房所在楼层的分层配电处进行第二 B、“第二级防雷器”：在机房的UPS的输入端或在机房所在楼层的分层配电处进行第二 级避雷保护。 级避雷保护。 第三级防雷器” 在机房的各工作点进线的输入端加装第三级避雷保护。 C、“第三级防雷器”：在机房的各工作点进线的输入端加装第三级避雷保护。对于重要 设备（如服务器、交换机、路由器等）可加装精细电源防雷器。 设备（如服务器、交换机、路由器等）可加装精细电源防雷器。 （2）网络通信线路防雷应满足以下要求： 网络通信线路防雷应满足以下要求： 进入网络中心机房的通信线路光纤，可不进行防雷保护， A、 进入网络中心机房的通信线路光纤，可不进行防雷保护，但应在通信线路进大楼处 将金属护管和光纤的金属保护层做等电位连接。 将金属护管和光纤的金属保护层做等电位连接。 进入网络中心机房的通信线路若采用铜缆， B、进入网络中心机房的通信线路若采用铜缆，除了应在通信线路进大楼处将金属护管和 光纤的金属保护层做等电位连接外，还要将铜缆接入专用网络避雷器后， 光纤的金属保护层做等电位连接外，还要将铜缆接入专用网络避雷器后，再与网络设备 相连。 相连。 （3）接地 机房的接地应当有直流工作接地、交流工作接地、安全保护接地、 机房的接地应当有直流工作接地、交流工作接地、安全保护接地、防雷保护接地等四种 接地方式。 接地方式。 直流工作接地：计算机电路的逻辑地，即直流公共连接点， A直流工作接地：计算机电路的逻辑地，即直流公共连接点，接地电阻应按计算机系统具 体要求确定，应小于1Ω 1Ω。 体要求确定，应小于1Ω。 B交流工作接地：交流电源的中性线接地，地极电阻应小于4Ω。 交流工作接地：交流电源的中性线接地，地极电阻应小于4Ω。 4Ω 安全保护接地：设备外壳的安全接地，地极电阻应小于4Ω 4Ω。 C 安全保护接地：设备外壳的安全接地，地极电阻应小于4Ω。 防雷保护接地：在有防雷设施建筑体中可不另设此接地， D 防雷保护接地：在有防雷设施建筑体中可不另设此接地，在没有防雷设施接地建筑体 中应该设防雷地线，其接地电阻应小于10Ω 10Ω。 中应该设防雷地线，其接地电阻应小于10Ω。
