教科版八年级物理下册第七章 2.力的描述同步练习

给我一个支点，可以撬起整个地球。

——阿基米德
第七章 2.力的描述
一、选择题
1．如图1所示，甲、乙两人一起在用拉力器锻炼身体。

甲用力小，弹簧的形变小；乙用力大，弹簧的形变大，这说明力的作用效果与力的()
图1
A．作用点有关B．大小有关
C．方向有关D．以上因素均有关
2．有些时候只要运动员踢球的位置得当，便能让足球划过一道弧线绕过对方的运动员，也就是人们常说的“香蕉球”。

这里“踢球的位置”，是指力的()
A．大小B．方向
C．单位D．作用点
3．如图2所示，林红同学提一桶水时，她对水桶施加一个拉力，同时水桶对林红的手也施加一个拉力，则这两个力的三要素()
图2
A．大小、方向和作用点都相同
B．大小相同，方向和作用点都不同
C．大小、方向都相同，作用点不同
D．作用点相同，大小、方向都不同
4. 校园内不允许追逐打闹，小黄不遵守校规，在追逐打闹过程中撞掉了小方一颗牙，自己额头也肿了，下列对相关力学知识的描述，最合理的是()
A．力的作用效果只跟力的大小有关
B．力的作用是相互的
C．接触的两物体间一定能产生力
D．力能改变物体的运动状态
二、填空题
5．如图3所示，在排球比赛中，二传手传来排球，主攻手用力扣球时，可使球的速度、落地点的位置及球的旋转性各不一样，产生这些不同作用效果的原因分别是力的________、
________和________不同。

图3
6．如图4甲所示，林红同学用手拧矿泉水瓶盖时，按通常经验，沿顺时针方向可把瓶盖拧紧，沿逆时针方向可把瓶盖拧松，这表明力的作用效果与力的________有关；如图乙所示，林红用手推动竖放在桌子上的矿泉水瓶的底部，可以使瓶子向前移动，而用同样大小的力去推动该矿泉水瓶的顶部时，瓶子会向前翻倒，这表明力的作用效果跟力的____________有关。

图4
7．观察是物理学习的一种方法。

仔细观察图5甲，说明力的作用效果不仅跟力的大小、方向有关，还跟力的____________有关；观察图乙可以发现，电风扇向左吹风时，小车会向右运动，这说明物体间力的作用是______________。

图5
8 排球运动员扣球时，感到手部疼痛，说明力的作用是________，同时排球会变瘪，运动速度的大小和运动方向也会发生改变，这说明力不仅可以使物体发生________，还可以改变物体的______________。

三、作图题
9．如图6所示是手拉弹簧时的情景，请画出手指受到弹簧的拉力的示意图。

图6
10．如图7所示，将一个弹性较好的钢片固定在桌边，在钢片上用细线挂钩码，使钢片受力而发生如图甲、乙、丙、丁所示的4种形变。

(图中使用的钩码规格相同)
图7
(1)通过比较图甲和图乙中钢片的形变程度，可以发现：力的作用效果与力的________有关。

(2)通过比较图甲和图丁中钢片的弯曲方向，可以发现：力的作用效果与力的________
有关。

(3)在图甲与图丙实验中，控制________________不变，探究力的作用效果与力的____________之间的关系，这种研究问题的方法，在物理学上叫做____________法。

答案
1．B 2.D 3．B4．B
5．大小方向作用点
6．方向作用点。

7．作用点相互的
8．相互的形变运动状态
9．如图所示
10．(1)大小(2)方向
(3)力的大小和方向作用点控制变量
本文使用Word编辑，排版工整，可根据需要自行修改、打印，使用方便。

合集下载

教科版八年级下册第七章第2节《力的描述》教学设计

2.填空题：填写力的示意图，标明力的大小、方向和作用点。
3.应用题：运用力的知识解释生活现象，如为什么踢足球可以使球运动等。
4.分析题：分析实验中力的作用效果，如改变物体的运动状态、形状等。
（五）总结归纳
在这一环节，我将引导学生对所学知识进行总结归纳，提高学生的概括能力。
1.提问：请同学们回顾本节课所学内容，总结力的概念、三要素、矢量性以及作用效果。
-设计一个小实验，验证力的矢量性，记录实验过程和结果，并撰写实验报告。
3.思考作业：
-思考力在日常生活中的重要性，结合所学知识，撰写一篇短文，阐述力在科技、体育、生产等方面的应用。
-探讨力的作用效果与物体的运动状态、形状之间的关系，并以图表形式展示分析结果。
4.小组作业：
-以小组为单位，讨论课本中提到的力的实例，分析每个实例中力的作用效果，并制作成PPT，准备在下一节课上进行分享。
2.归纳：引导学生从生活实例中认识到力的重要性，强调力的知识在实际生活中的应用。
3.鼓励：鼓励学生继续探索力的奥秘，关注生活中的物理现象，将所学知识运用到实际中。
五、作业布置
为了巩固学生对力的概念、三要素、矢量性及作用效果的理解，以及提高他们运用知识解决实际问题的能力，特布置以下作业：
1.书面作业：
5.能够运用力的知识解释生活中的一些现象，如为什么推门需要用力、拉弓为什么要施加力等。
（二）过程与方法
1.通过观察和实验，培养学生发现问题、提出问题、解决问题的能力。
2.通过小组讨论、合作学习，培养学生团队协作能力和沟通能力。
3.利用力的示意图和模型，培养学生空间想象能力和抽象思维能力。
4.通过对力的测量和计算，培养学生数据处理和分析能力。
5.预习作业：

教科版八年级下册物理第七章-力单元测试题及答案

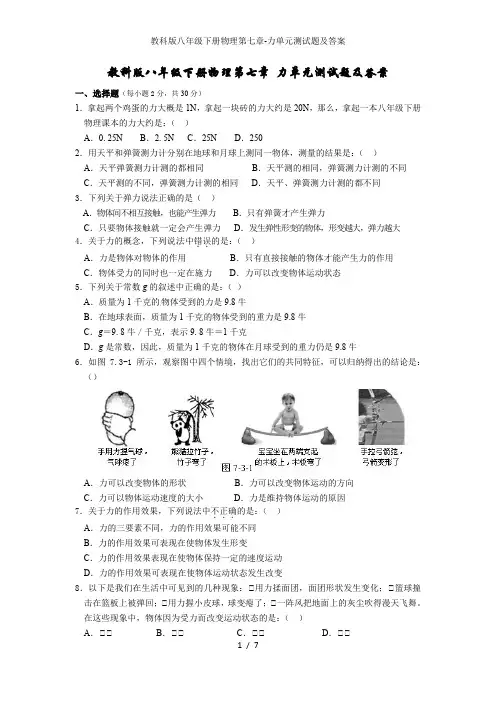

教科版八年级下册物理第七章力单元测试题及答案一、选择题（每小题2分，共30分）1．拿起两个鸡蛋的力大概是1N，拿起一块砖的力大约是20N，那么，拿起一本八年级下册物理课本的力大约是：（）A．0.25N B．2.5N C．25N D．2502．用天平和弹簧测力计分别在地球和月球上测同一物体，测量的结果是：（）A．天平弹簧测力计测的都相同B．天平测的相同，弹簧测力计测的不同C．天平测的不同，弹簧测力计测的相同D．天平、弹簧测力计测的都不同3．下列关于弹力说法正确的是（）A．物体间不相互接触，也能产生弹力B．只有弹簧才产生弹力C．只要物体接触就一定会产生弹力D．发生弹性形变的物体，形变越大，弹力越大4．关于力的概念，下列说法中错误．．的是：（）A．力是物体对物体的作用B．只有直接接触的物体才能产生力的作用C．物体受力的同时也一定在施力D．力可以改变物体运动状态5．下列关于常数g的叙述中正确的是：（）A．质量为1千克的物体受到的力是9.8牛B．在地球表面，质量为1千克的物体受到的重力是9.8牛C．g＝9.8牛／千克，表示9.8牛＝1千克D．g是常数，因此，质量为1千克的物体在月球受到的重力仍是9.8牛6．如图7.3-1所示，观察图中四个情境，找出它们的共同特征，可以归纳得出的结论是：（）A．力可以改变物体的形状B．力可以改变物体运动的方向C．力可以物体运动速度的大小D．力是维持物体运动的原因7．关于力的作用效果，下列说法中不正确．．．的是：（）A．力的三要素不同，力的作用效果可能不同B．力的作用效果可表现在使物体发生形变C．力的作用效果表现在使物体保持一定的速度运动D．力的作用效果可表现在使物体运动状态发生改变8．以下是我们在生活中可见到的几种现象：①用力揉面团，面团形状发生变化；①篮球撞击在篮板上被弹回；①用力握小皮球，球变瘪了；①一阵风把地面上的灰尘吹得漫天飞舞。

在这些现象中，物体因为受力而改变运动状态的是：（）A．①① B．①① C．①① D．①①9．几个同学用同一弹簧拉力器比试臂力，拉力器上有三根弹簧，结果每个人都能把手臂伸直，则：（）A．每个人所用的拉力一样大B．臂力大的人所用的拉力大C．体重大的人所用拉力大D．手臂长的人所用的拉力大10．一代篮球之神——迈克尔·乔丹在1991年的常规赛公牛对阵小牛的比赛中，由于飞身扣篮用力过猛，将篮板玻璃打碎；但他的手腕也同时受伤。

人教版八年级物理下册7.1《力》同步练习(详细答案)(2)(最新整理)

考号：线
密封线内不得答题
姓名; 封
人教版八年级物理下册 7.1《力》同步练习（详细答案）
一、单选题(共 13 小题)
1.我们常用“鸡蛋碰石头”来形容对立双方的实力悬殊,鸡蛋(弱者)很容易被碰得“头破血流”,而石头(强者)却完
好无损,对此现象的正确解释是( )
A．鸡蛋受到力的作用,而石头没有受到力的作用
二、填空题(共 5 小题)
14.如图所示,某人用 12 N 的力沿水平方向向右拉一根轻质弹簧,弹簧对手的拉力 (选填“大于”“小于”
或“等于”)12 N,手受到的拉力的施力物体是。
班级：密
学校：
第1页共4页
考号：线
密封线内不得答题
姓名; 封
15.小东穿旱冰鞋用力推墙，他自己后退，这说明物体间力的作用是________的，力的大小、________和作用点均会影响力的作用效果． 16.秋天，稻子“笑弯了腰”，说明力可以改变物体的________．跳高场上，运动员“腾空而起”，说明力可以改变物体的________． 17.人踢球时，是 ________与 ________ 之间发生了力的作用．若以球为研究对象，施力物体是 ________，受力物体是 ________. 18.用船桨向后划水，游船就会获得向前的动力，这是因为物体间力的作用是_________的，水对船的作用力使船前进了，表明力可以改变物体的______________。三、实验题(共 1 小题) 19.用厚玻璃瓶、带有细玻璃管的橡胶塞、容器和水,来证明玻璃瓶可发生微小形变。器材的安装: 操作的方法: 发生的现象: 玻璃瓶发生微小形变的原因: 四、作图题(共 2 小题) 20.在 O 点用向右上方与水平面成 30°角的 1 000 N 的力拉一个小车,请在图中作出这个拉力的示意图。

(完整word)新人教版_八年级物理下册第七章《力》单元测试题及答案(可编辑修改)

．
扩展:力能使物体的运动状态发生变化，力可以使运动的物体
下来,也可以使静止的物体
起来，还可以使物体的运动速
度
、
发生变化等。
手对弹簧的拉力 A
人对跳板的压力 B
手对弓的拉力 C
磁铁对小铁球的吸引 D
4、力的三要素是指力的大小、方向和
。
2
(完整 word)新人教版_八年级物理下册第七章《力》单元测试题及答案(word 版可编辑修改)
图4
平
6、支持、桌面、书、压力、书、桌面
3、一个物体用弹簧秤称物重，弹簧秤示数为 4.9N，问能否用称量范围为 200g 的天平称其质量 ?
7、形变、方向、运动状态 8、形状、运动状态 9、G=mg、重力、质量、9.8N/kg、9。8 牛每千克、质量为 1 千克的
物体受到的重力式 9.8 牛
10、3900 二、单项选择题（每题 3 分共 33 分）
三、实验题
下图是各个不同城市 g 值的大小,观察分析表中提供的数据，回答下
列问题：
1。如下左图所示,斜面上物体的质量是 5 kg，画出物体受到的重力.
4
(完整 word)新人教版_八年级物理下册第七章《力》单元测试题及答案(word 版可编辑修改)
地点
莫斯
赤道广州武汉上海北京纽约
北极（1）这项研究在实际中的应用是
而存在。
6、一本书放在水平桌面上，书受到桌面的
力；这个力的施力
由此可见，一个力肯定同时涉及两个物体，其中一个叫物体是 ,受力物体是
．同时这本书对桌面产生，这个
物体，另一个叫
物体.
力的施力物体是

人教物理八年级下册第7章力同步优选含答案

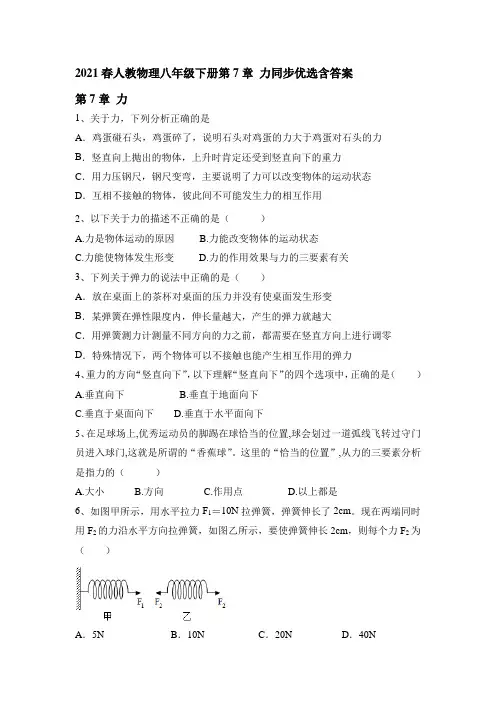

2021春人教物理八年级下册第7章力同步优选含答案第7章力1、关于力，下列分析正确的是A．鸡蛋碰石头，鸡蛋碎了，说明石头对鸡蛋的力大于鸡蛋对石头的力B．竖直向上抛出的物体，上升时肯定还受到竖直向下的重力C．用力压钢尺，钢尺变弯，主要说明了力可以改变物体的运动状态D．互相不接触的物体，彼此间不可能发生力的相互作用2、以下关于力的描述不正确的是（）A.力是物体运动的原因B.力能改变物体的运动状态C.力能使物体发生形变D.力的作用效果与力的三要素有关3、下列关于弹力的说法中正确的是（）A．放在桌面上的茶杯对桌面的压力并没有使桌面发生形变B．某弹簧在弹性限度内，伸长量越大，产生的弹力就越大C．用弹簧测力计测量不同方向的力之前，都需要在竖直方向上进行调零D．特殊情况下，两个物体可以不接触也能产生相互作用的弹力4、重力的方向“竖直向下”，以下理解“竖直向下”的四个选项中，正确的是（）A.垂直向下B.垂直于地面向下C.垂直于桌面向下D.垂直于水平面向下5、在足球场上,优秀运动员的脚踢在球恰当的位置,球会划过一道弧线飞转过守门员进入球门,这就是所谓的“香蕉球”。

这里的“恰当的位置”,从力的三要素分析是指力的（）A.大小B.方向C.作用点D.以上都是6、如图甲所示，用水平拉力F1＝10N拉弹簧，弹簧伸长了2cm。

现在两端同时用F2的力沿水平方向拉弹簧，如图乙所示，要使弹簧伸长2cm，则每个力F2为（）A．5N B．10N C．20N D．40N7、一个铁球沿斜面滚下，铁球所受重力的方向正确的是（）8、如图是同一弹簧两次受力的情景．通过此实验可以探究力的作用效果与力的( )A.大小有关B.作用点有关C.方向有关D.大小、方向、作用点都有关9、如图所示，水平固定在墙壁上的弹簧，人用力压缩弹簧的过程人受到的弹力（）A．逐渐增大B．逐渐减小C．先增大后减小D．先减小后增大10、如图所示是描述地球上不同位置的人释放手中石块的四个示意图，图中的虚线表示石块下落的路径，则对石块下落路径的描述最接近实际的是（）11、定义：力是________对________的作用。

教科版八年级物理教案：7.2力的描述

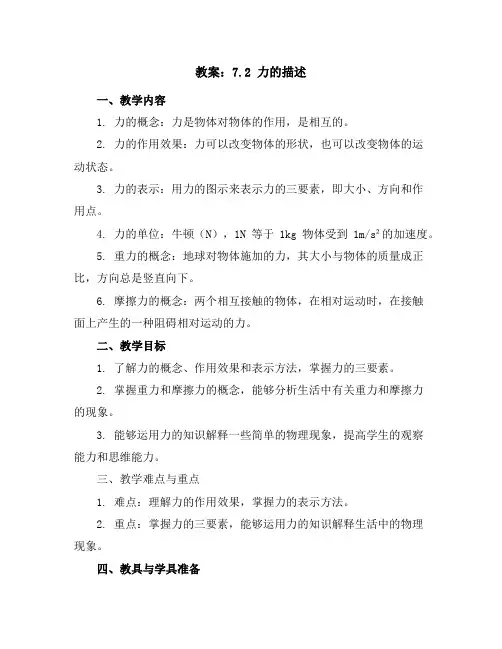

教案：7.2 力的描述一、教学内容1. 力的概念：力是物体对物体的作用，是相互的。
