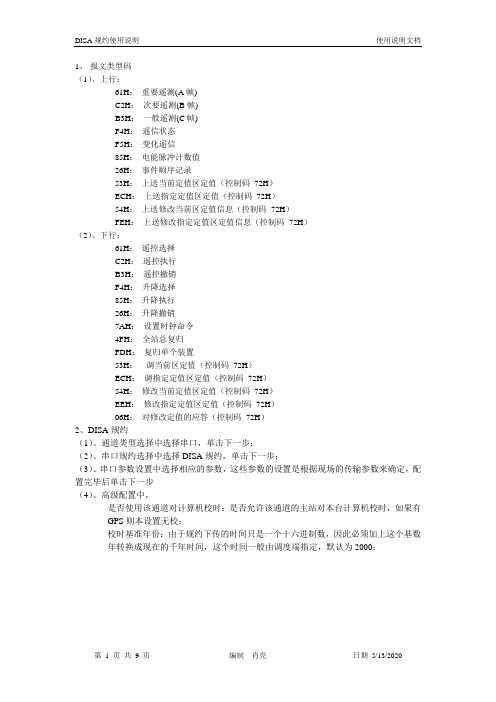

DISA规约使用说明
1、报文类型码（1）、上行：61H：重要遥测(A帧)C2H：次要遥测(B帧)B3H：一般遥测(C帧)F4H：遥信状态F5H：变化遥信85H：电能脉冲计数值26H：事件顺序记录53H：上送当前定值区定值（控制码72H）ECH：上送指定定值区定值（控制码72H）54H：上送修改当前区定值信息（控制码72H）FEH：上送修改指定定值区定值信息（控制码72H）（2）、下行：61H：遥控选择C2H：遥控执行B3H：遥控撤销F4H：升降选择85H：升降执行26H：升降撤销7AH：设置时钟命令4FH：全站总复归FDH：复归单个装置53H：调当前区定值（控制码72H）ECH：调指定定值区定值（控制码72H）54H：修改当前定值区定值（控制码72H）EEH：修改指定定值区定值（控制码72H）06H：对修改定值的应答（控制码72H）2、DISA规约（1）、通道类型选择中选择串口，单击下一步；（2）、串口规约选择中选择DISA规约，单击下一步；（3）、串口参数设置中选择相应的参数，这些参数的设置是根据现场的传输参数来确定，配置完毕后单击下一步（4）、高级配置中，是否使用该通道对计算机校时：是否允许该通道的主站对本台计算机校时，如果有GPS则本设置无校；校时基准年份：由于规约下传的时间只是一个十六进制数，因此必须加上这个基数年转换成现在的千年时间，这个时间一般由调度端指定，默认为2000；完成设置后单击下一步；（5）DISA设置主站地址：发送报文中的目的站号，即主站的地址编号；子站地址：发送报文中的源站址，即本站在整个调度系统中的地址编号；帧间延时：发送一帧后停顿的时间间隔，一般为0；最大转发个数：一般采用默认设置；帧序列：提供32组组帧方式可自己排列帧发送顺序，第一帧一般设为D帧，如用户无特殊要求建议采用默认的帧发送序列；遥测变化死区：当报文值变化该值时插发上送，用户如无要求则设为2047，不上送变化遥测值；遥信变位发送方式：帧内插送：在遥测或其他帧内连续三遍插送遥信变位值帧间插送：当有遥信变位时用71 F5 帧插送设置完毕单击下一步（6）、完成再次确认您的设置，如果无错误，单击完成即可完成配置3、数据库中选择遥转发的点a)测量库：是否发送：如果打勾则该点转发上送，否则该点不上送；规约量程：对于DISA规约量程为2048；变比：用于将二次值转换为一次值的CT或PT变比；b)遥信库：是否发送：如果打勾则该点转发上送，否则该点不上送；单双点：根据点表来确定；SOE：打勾则该点遥信变位触发一个SOE，否则不触发；c)遥脉库：是否发送：如果打勾则该点转发上送，否则该点不上送；d)遥控库：是否发送：如果打勾则该点转发上送，否则该点不上送；是否直控：如果该点为直控则打勾，否则为选控点（根据点表来设定）e)SOE库：是否发送：如果打勾则该点转发上送，否则该点不上送；单双点：根据点表来确定；4、转发表中配置点各个转发表中的发送编号可以根据需要来修改；a)模拟量：数据帧：用以区分各个转发点所在的帧类别，其中A帧B帧的个数应为偶数。
disa规约[最新]
南瑞电网公司DISA系统远动协议一、远动规约采用基于部颁循环式远动规约DL451-91基础上完成的DISA规约规定如下:⒈不支持信息字插入,采用帧插入方式.⒉为了保证插入的速度,将信息帧分帧传送,以8个信息字为最大单位.⒊利用DISA系统支持ISA/LSA信息,完成四方CSC2000系统远方调/定值,远方信号复归, 远方问询事件信息的功能.二、 YC全数据A帧(61H),B帧(C2H),C帧(B3H)⒈点号编排:以YC≤512格式编排.最大1536个YCA 点号(0-511)=功能码号*2+位(0,1)B YC点皆定义为A帧(重要遥测)⒉YC帧发送,以8个信息字为最大单位,向上发送.⒊帧信息格式EB 90 EB 90 EB 90(同步字)控制字: 71H，61H，信息字数N，源站址,目的站址，CRC信息字: 功能码,值1,值2,CRC (1)……功能码,值1,值2,CRC (N)12bit表示时：符号位:bit11=0正，bit11=1负负值用补码表示：如0FFFH=-1，0800H=-2048遥测发送时先低位，后高位。
⒋无YC越死区信息帧格式三、YX全数据⒈点号编排：功能码0～FFHYX点号=功能码*32+功能码中字节位置（0，1，2，3）*8+字节位（0～7）最大YX点数=256*32=8192⒉以8个信息字为最大单位，向上发送全YX量（一帧=8*32=256个YX点）⒊帧信息格式同步字：EB 90 EB 90 EB 90控制字：71H，F4H，信息字数，源地址，目标地址,CRC遥信量：遥信字节中某一位表示一个遥信状态，则一个信息字有4个遥信字节，即32个遥信量，表示方法：0～开关分，刀闸分，压板退1～开关合，刀闸合，压板投四、变位YX（用于反应YX点号和相关变化状态）⒈点号编排：同YX全数据点号=功能码*32+遥信字节位置（0，1，2，3）*8+位（0～7）一个信息字反应32个YX状态。
⒉允许一帧发送所有变化YX数据⒊帧信息格式：同步字：EB 90 EB 90 EB 90控制字：71H，F5H，信息字数，源地址，目标地址，CRC功能码允许不连续。
CDT规约报文(包括DISA)详解
目录新部颁CDT92规约报文解释 (2)武汉CDT规约(DCF-5) (9)DISA规约报文解释 (13)SCI1801规约 (15)新部颁CDT92规约报文解释一、帧结构帧结构如图1所示。
每帧都以同步字开头，并有控制字，除少数帧外均应有信息字。
信息字通道发码规则：低字节先送，高字节后送，字节内低位先送，高位后送。
字节的位由高d7到低b0左右排列，如图2所示。
图2 字节排列同步字按通道传送顺序分为3组EB90，常用的还有D709。
控制字的格式为图3图3 控制字本规约定义的帧类别码及含义见表1。
功能码定义功能码有256个（00H~FFH），分别代表不同信息用途，具体分配见表2。
二、报文举例1．遥测报文举例：EB 90 EB 90 EB 90 71 61 10 02 00 2C 00 70 35 47 44 CRC 01…09…EB 90 EB 90 EB 90 报文分析：EB 90 EB 90 EB 90 | 71 61 10 02 00 2C| 00 70 35 47 44 CRC 01…09…同步字| 控制字| 信息字|(1) EB 90 EB 90 EB 90 为三组同步字本例的帧类别为61H，表示本帧为重要遥测帧（A帧）。
信息字数为10H，表示该帧所含信息字数量，如为0表示无信息字。
源地址为02，表示该帧是从02号厂站发出。
目的地址为00，表示该帧是发往00号主站。
校验码为2C。
CDT规约采用CRC校验。
可以使用DF8002系统提供的校验程序进行计算。
(3) 00 70 35 47 44 CRC 01…09…为信息字。
其中00 70 35 47 44 CRC 表示第一个信息字。
00为功能码，表示第一个信息字。
70 35 和47 44 表示一个信息字传送的两路遥测量。
以70 35 为例： 7035b11~ b0b11=1，则表示为负数，以补码表示，为111111111101； b14=0表示没有溢出；如b 14=1则表示溢出。
继电保护判断模拟考试题
继电保护判断模拟考试题一、判断题（共100题，每题1分，共100分）1、有一组电流互感器有 TPY 和 TPS 两种等级，母差保护电流回路应选择接入TPS级二次绕组中，线路保护电流回路应选择接入TPY级绕组回路中。
A、正确B、错误正确答案：A2、在具有电感或电容的电路中，电感或电容在半周期的时间里将贮存的磁场(或电场)能量送给电源，与电源进行能量交换，并未真正消耗能量，与电源交换能量的速率的振幅被称为无功功率。
A、正确B、错误正确答案：A3、直流系统是不接地系统，直流系统的两极（正极和负极）对地应没有电压，大地也应没有直流电位。
A、正确B、错误正确答案：B4、合闸后加速保护开放时间一般为10s。
A、正确B、错误正确答案：B5、母线主要起到汇集和分配电能的作用。
A、正确B、错误正确答案：A6、当变压器、电抗器采用就地跳闸方式时，应向继电保护发送动作信号。
A、正确B、错误正确答案：B7、直流接地故障定位仪利用小电流互感器采样检测，接地支路有对应频率交流信号输出，接地电阻越小相应输出幅度越小。
A、正确正确答案：B8、以太交叉线缆即水晶头一端遵循568A，而另一端遵循568B标准，即两个水晶头的连接是交叉连接，A水晶头的1，4对应B水晶头的5，7；A水晶头的5，7对应B水晶头的1，4。
A、正确B、错误正确答案：B9、电气主接线图主要反映电力系统一次设备的基本组成和电路连接关系。
A、正确B、错误正确答案：A10、单电池组双母线直流系统能满足继电保护设备采用双重保护。
A、正确B、错误正确答案：B11、直流系统是变电站非常重要的组成部分，它的主要任务就是给继电保护装置、断路器操作、各类信号回路提供电源。
直流系统的正常运行与否，关系到继电保护及断路器能否正确动作，会影响变电站乃至整个电网的安全运行。
A、正确B、错误正确答案：A12、用回路电流法解题的思路是以网孔回路的回路电流为未知数，按基尔霍夫电压定律列出回路电压方程，并联立求解出回路电流，然后，根据回路电流与各支路电流关系求出支路电流。
串口通讯调试手册
珠海万力达电气有限公司串口通讯调试手册文件编号：编写：校核：批准：当前状态：[√] 草稿文件[ ] 正式文件[ ] 更改正式文件归口单位：研发中心完成日期：2004 年 4 月 1 日目录综述3第一章串口调试助手使用指南41、界面简介：42、具体设置指南4串口设置窗口5接收显示方式设置5发送显示方式设置6状态条7第二章串行通讯收发系统使用指南71、界面简介：72、具体设置指南8设置串口步骤8打开串口步骤8关闭串口步骤9通讯规约的编制步骤9规约收发步骤10手动收发步骤10第三章常用规约解读及测试111、CDT规约<类CDT规约、DISA）解读112、CDT规约测试142.1与主站或五防、模拟屏设备配合142.2在与其它设备配合时<例如直流屏）153、问答式规约解读173.1 MODBUS规约173.2 其他问答式规约174、问答式规约测试184.1 MODBUS规约测试184.2 WZCK-11直流屏规约测试19综述为了帮助售后服务及项目人员解决在工作中所碰到的串口通讯调试问题，特编写本手册。
本手册收集、整理并讲解了两种常用的串口调试工具的使用方法，同时对于常用的通讯规约做了提纲挈领的归纳总结，并结合实际的规约示例做了详尽的解释。
最后附以几种标准规约的原版，以供大家参考学习。
对于手册中列举的串口调试工具，大家可根据自己的习惯及喜好选用，一般来说串口调试助手适用于所有场合，但缺点是不能进行校验码的计算。
串行通讯收发系统适用于问答式规约的测试，且可选串口个数较多，但缺点是不能自动接收数据。
本手册适用于所有的售后服务、项目、质检人员以及对于串口通讯感兴趣的朋友，相信您经过不断的学习，一定可以掌握通讯协议及串口通讯的调试方法，提高自己的工作技能。
第一章串口调试助手使用指南1、界面简介：窗口具体功能串口设置窗口 设置串口的串口号、波特率、校验位、数据位、停止位，启停串口接收显示方式设置 控制接收数据窗口的显示方式、清空方式、刷新方式，保存数据报文接收数据窗口 以设定的格式显示从某串口接收到的数据报文发送显示方式设置 控制发送数据的报文格式、发送方式、发送周期、选择发送文件 发送数据窗口 输入并显示从某串口发送的数据报文 状态条显示串口的状态及从该串口接收发送的字节数2、具体设置指南串口设置窗口名称 图示设置内容串口号当前要打开的串口号波特率 当前串口的通讯波特率，范围300bps~115200bps ，需根据通讯规约设置校验位当前串口的校验方式，NONE-无校验，ODD-发送数据窗口串口设置窗口接收显示方式设置接收数据窗口发送方式设置状态条奇校验，EVEN-偶校验，需根据通讯规约设置数据位当前串口的数据位数，需根据通讯规约设置停止位当前串口的停止位数，需根据通讯规约设置启停串口打开、关闭串口按钮串口启停指示指示该串口是打开还是关闭；串口成功打开时为红色，串口关闭时为黑色接收显示方式设置名称图示设置内容清空接收区如果要停止显示单击此按钮自动清空单击选中此单选按钮，表示当接收数据窗口收到的报文超过一定数量时十六进制显示单击选中此单选按钮，表示将按照十六进制方式显示接收报文保存显示数据单击此按钮，将接收数据窗口中显示的数据报文保存到文件，存盘目录更改显示保存数据目录显示目前保存接收数据报文的存盘目发送显示方式设置名称图示清空重填如果要清空发送数据窗口的显示内容，单击此按十六进制发送单击选中此单选按钮，表示将按照十六进制方式自动发送单击选中此单选按钮，表示将按照自动发送周期自动发送周期用于自动发送报文时，标识两次报文被发送的时手动发送单击此按钮，将发送一次发送数据窗口显示的报选择发送文件单击此按钮，选择要发送的文件，默认类型为*.显示发送文件目录、文件名显示目前所要发送文件的目录和文件名，当选择发送文件单击此按钮，将所选文件的文件内容发送出去状态条名称图示设置内串口状态显示目前串口的状态；串口打开时，显示串口号、波特率、校接收字节数显示该串口已接收的报文字节总长度发送字节数显示该串口已发送的报文字节总长度计数清零单击该按钮，将接收字节累计数和发送字节累计数清零第二章串行通讯收发系统使用指南1、界面简介：2、具体设置指南菜单条工具条状态条设置串口步骤单击[串行接口]菜单—〉单击[设置]菜单—〉弹出串行通讯初始化参数设置对话框，对话框中的各设置项与串口调试助手基本相同，这里不再赘述，设置完毕后单击确认按钮即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Q/GDNR
国电南瑞科技股份有限公司企业标准
Q/GDNR003-2002
DISA通信规约
V2.01
2002年8月9日发布2002年9月1日实施
国电南瑞科技股份有限公司发布
1．说明
1．1随着变电站综合自动化的发展，老的部颁规约已经越来越不适应变电站信息的传送要求，为了传送新的及更多的变电站信息，特在DL451-91循环式远动规约的基础上制定本规约，用于变电站综合自动化系统的信息传送。
1．2本规约规定了变电站综合自动化系统中循环式远动规约的功能、帧结构、信息字结构和传输规则；本规约适用于点对点的远动通道结构。
1．3本规约引用了DL451-91《循环式远动规约》。
2．一般技术要求
2．1本规约采用可变帧长度、多种帧类别循环传送，变位遥信、遥控返校、事件顺序记录、保护事件采用帧插入方式优先传送，重要遥测循环时间较短，以满足调度监控系统对信息的实时行和可靠性的要求。
2．2 本规约规定了主站与子站间进行以下信息的传送：
⑴．遥信
⑵．遥测
⑶．事件顺序记录（SOE）
⑷．电能量数值
⑸．遥控命令
⑹．保护信息
⑺．对时
⑻．子站工况
⑼．出错信息
2．3 信息按其重要性有不同的优先级和传送时间
2．3．1 上行（子站至主站）信息的优先级排列顺序和传送时间要求如下：2．3．1．1出错信息以帧插入方式优先传送；
2．3．1．2变位遥信信息以帧插入方式优先传送，每个变位遥信帧重复三次；2．3．1．3事件顺序记录以帧插入方式优先传送，每个事件顺序记录帧重复三次；2．3．1．4遥控返校信息以帧插入方式优先传送，每个遥控返校帧中信息字重复三次，同时每个遥控返校帧重复三次；
2．3．1．5保护信息以帧插入方式优先传送；
2．3．1．6重要遥测循环传送，循环时间不大于3秒；
2．3．1．7次要遥测循环传送，循环时间不大于6秒；
2．3．1．8一般遥测循环传送，循环时间不大于10秒；
2．3．1．9遥信状态信息定时传送；
2．3．1．10电能量信息定时传送；
2．3．1．11子站工况信息定时传送；
2．3．2下行（主站至子站）信息的优先级排列顺序和传送时间要求如下：2．3．2．1遥控选择、执行、撤消命令即时传送；
2．3．2．2虚遥信信息定时传送；
2．3．2．3对时信息定时传送；
3．帧
3．1 帧结构
每帧由同步字，控制字，和N个信息字组成（N可为0）。
帧长度受缓冲区长度限制，一般以信息字数N不超过40为限。
3．2 同步字
同步字按通道顺序分为三组EBH，90H。
3．3 控制字
一个控制字由六个字节组成，它们是控制字节，帧类别码，信息字数N，校验码等组成。
3．3．1控制字节
3．3．2 帧类别码
帧类别码具体定义如下：
3．3．3 信息字数N
本规约中信息字数定义同DL451-91《循环式远动规约》。
3．3．4 校验码
本规约采用CRC校验，校验码的算法同DL451-91《循环式远动规约》。
4．信息字
4．1信息字结构
4．2 功能码
本规约中功能码共有256个（00H～FFH），具体定义如下：
4．3遥测
号位。
4．4遥信
状态表示：0=分/复归，1=合/动作。
4．5 电能量信息
4．6遥控选择
4．7遥控返校
对象号=000H~0FFH，二进制正数。
动作码定义与4.6相同。
4．8遥控执行/撤消
动作码：
遥控执行AAH
遥控撤消55H
4．9事件记录（SOE）
毫秒=0~999，二进制正数。
遥信序号=0~4095，二进制正数。
状态表示：0=分/复归，1=合/动作。
4．10设置时间
毫秒=0~999，二进制正数。
年=00~99，表示当时年份的低两位，如：1997年取97，2000年取00。
4．11子站工况信息
子站工况信息字的形式与遥信信息字一样，各位的定义如下：
D0 = 1 ：总控A机为主机/ D0 = 0 ：总控A机为从机
D1 = 1 ：总控A机在工作/ D1 = 0 ：总控A机未工作
D2 = 1 ：总控B机为主机/ D2 = 0 ：总控B机为从机
D3 = 1 ：总控B机在工作/ D3 = 0 ：总控B机未工作
功能码F2H～FFH为预留。
4．12保护信息
子站和主站将保护信息重新打包后进行信息交换。
保护信息子站每次只插入发送一次.按保护规约，所有保护自动上送的信息主站均可以不应答，主站与保护的信息应答过程完全和保护规约一致，对主站来说，除查询命令和对时命令等少数命令外，其他命令都是透明的。
4．12．1 控制字
控制字节定义见3.3.1
帧类别除采用IEC60870-5-103规约的保护定义为厂家识别码，其他保护均为保护
信息字数对于不同的保护规约各不相同，具体定义如下：
①．LFP(V2.0/V3.0) 保护规约
其规约头的5个字节“EB 90 EB 90 02”被舍去，实际打包内容是从LFP 规约中的第6个字节开始组装打包；有效报文=STX,ETX间字节,不包括STX,ETX，控制帧中信息字长度“xxH”=((STX,EXT间字节数,不包括STX,EXT)+3)/4，报文交换过程，保护命令码等详见LFP(V2.0/V3.0) 保护规约。
②．ISA（V2.01）/ LSA-P(A0版) / DFP(V1.01)保护规约
其规约头的5个字节“EB 90 EB 90 02”被舍去，实际打包内容是从ISA/LSA/DFP规约中的第6个字节开始组装打包；有效报文=STX,EXT间字节,不包括STX,EXT，控制帧中信息字长度“xxH”=((STX,EXT间字节数,不包括STX,EXT)+3)/4，报文交换过程，保护命令码等详见ISA（V2.01）/ LSA-P(A0版) / DFP(V1.01) 保护规约。
③．南自厂94规约
实际打包内容是从94规约中的第1个字节开始组装打包；有效报文=保护地址,CRCH间字节,控制帧中信息字长度“xxH”= (保护地址,CRCH间字节数+3)/4，报文交换过程，保护命令码等详见南自厂94规约。
④．ISA（V3.00）保护规约
其规约头的5个字节“EB 90 EB 90 02”被舍去，实际打包内容是从ISA 规约中的第6个字节开始组装打包；有效报文=STX,EXT间字节,不包括STX,EXT，控制帧中信息字长度“xxH”= ((STX,EXT间字节数,不包括STX,EXT)+3)/4，报文交换过程，保护命令码等详见ISA（V3.00）保护规约。
⑤．许继保护规约（2000.11版）
实际打包内容是从许继保护规约中的第1个字节开始组装打包；有效报文=EBH,SumH间字节,包括EBH和SumH,控制帧中信息字长度“xxH”= ((EBH,SumH间字节数,包括EBH,SumH)+3)/4，报文交换过程，保护命令码等详见2000年11月版许继保护规约。
⑥．NSR系列（V1.10）保护规约
NSR系列保护与NSC200总控采用现场总线CANBUS（2.0B）进行通讯，其中的通讯报文分为短报文和长报文两种，由于CAN网规约中规定：
短报文中报文长度固定为8个字节；
长报文中报文长度不固定，并且增加了GNUM（分组数）、GNO（分组号）、LENL（组内应用层数据长度低字节）、LENH（组内应用层数据长度高字节）、SUML（组内数据代码和低字节）和SUMH（组内数据代码和高字节）；
为统一与调度端的报文交换，实际打包时，对于短报文将增加GNUM（分组数）、GNO（分组号）、LENL（组内应用层数据长度低字节）、LENH（组内应用层数据长度高字节）、SUML（组内数据代码和低字节）和SUMH（组内数据代码和高字节），实际打包内容具体如下：
短报文：
长报文：
有效报文=装置地址,SUMH间所有字节,包括装置地址和SUMH,控制帧中信息字长度“xxH”= ((装置地址,SUMH间字节数,包括装置地址,SUMH)+3)/4，报文交换过程，保护命令码等详见NSR系列（V1.10）保护规约。
⑦．IEC60870-5-103系列保护规约
实际打包内容从启动字符开始，到结束字符为止，有效报文=启动字符, 结束字符间所有字节,包括启动字符和结束字符,控制帧中信息字长度“xxH”= ((启动字符,结束字符间字节数,包括启动字符,结束字符)+3)/4，报文交换过程，FUN,INF等详见：
IEC60870-1
IEC60870-2
IEC60870-3
IEC60870-4
IEC60870-5
IEC60870-5-103
DL/T667-1999规约，以及各厂家说明。
4．12．2 信息字
4．13接收遥信信息字
接收遥信信息字与4.4完全相同。
功能码（00H～FFH）共有256个。
附录
本规约若有修改，恕不另行通知。
起草人：
审核人：
批准人：。
