中级《水轮机检修工》技能全部复习资料

合集下载

中级第3章水泵水轮机

中级第3章水泵水轮机第二部分中级运维专责第三章水泵/水轮机第 1 节水泵/水轮机的检修一、转轮及主轴的检修二、导水机构的检修三、导轴承的检修四、主轴密封装置的检修五、附属设备的检修第 2 节水泵/水轮机的故障处理一、水导油位低故障二、水导油位高故障三、水导油混水报警故障四、顶盖水位高报警故障五、上、下迷宫环温度高报警故障六、迷宫环冷却水流量低报警故障七、主轴密封供水压力开关故障八、蜗壳至尾水管平压阀门故障第三章水泵/水轮机第 1 节水泵/水轮机的检修一、转轮及主轴的检修1.作业内容（1）转轮叶片汽蚀检查与探伤（2）转轮裂纹的修复（3）转轮气蚀破坏的处理2.危险点分析与控制措施检修中危险点与控制措施如表3-1-1所示。

表3-1-1 检修中危险点与控制措施序号危险点控制措施1 搭设检修平台过程中发生高空坠落；搭设平台不合格导致人员高空坠落1）搭设脚手架平台人员应有丰富的经验，搭设过程中做好保护措施2）运送材料进出尾水管时要做好防坠落措施，如用绳子捆绑上、下2 进入尾水管内部工作有物品工具遗漏1）加强对人员进入受限区域携带的工具、材料、物资登记和离开受限区域的核查2）加强对作业人员的作业培训，规范作业过程工具、材料、物资的安全使用和回收3）加强对作业现场的清扫和监管3 高空坠落、火灾、触电、有毒气体1）做好个人防护措施，佩戴防毒面具；2）做好通风措施4 尾水管内部工作存在的危险因素1）加强对尾水管内安全照明要求，行灯电压应为不得高于12V；2）在尾水管内部工作要根据实际需要采取临时通风措施；3）不得单独进入尾水管内工作，外部需要有人监护3.作业前准备（1）检修前的资料准备1）探伤前应认真查阅水轮机转轮安装记录、检修记录、设备运行记录、故障情况记录、缺陷情况记录。

对所查阅的资料进行详细、全面的调查分析，以判断转轮综合状况，为现场具体的检修方案的制定打好基础。

2）准备好水轮机检修维护手册、检修规程、记录本、表格、检修报告等。

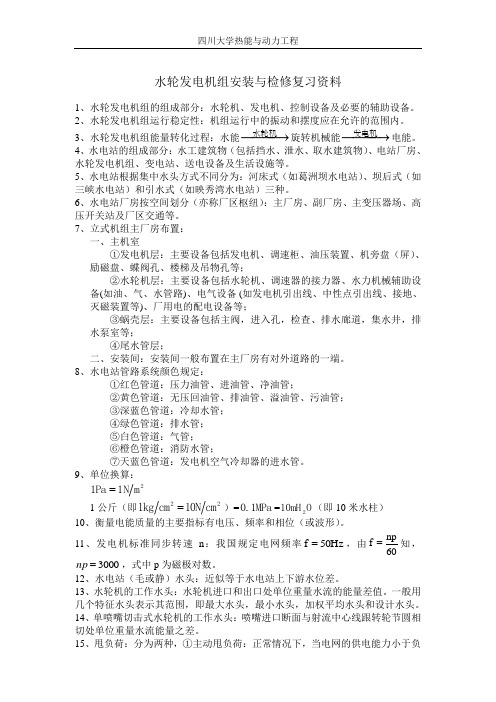

水轮发电机组安装与检修复习资料汇总

水轮发电机组安装与检修复习资料1、水轮发电机组的组成部分：水轮机、发电机、控制设备及必要的辅助设备。

2、水轮发电机组运行稳定性：机组运行中的振动和摆度应在允许的范围内。

3、水轮发电机组能量转化过程：水能−−−→−水轮机旋转机械能−−−→−发电机电能。

4、水电站的组成部分：水工建筑物（包括挡水、泄水、取水建筑物）、电站厂房、水轮发电机组、变电站、送电设备及生活设施等。

5、水电站根据集中水头方式不同分为：河床式（如葛洲坝水电站）、坝后式（如三峡水电站）和引水式（如映秀湾水电站）三种。

6、水电站厂房按空间划分（亦称厂区枢纽）：主厂房、副厂房、主变压器场、高压开关站及厂区交通等。

7、立式机组主厂房布置：一、主机室①发电机层：主要设备包括发电机、调速柜、油压装置、机旁盘（屏）、励磁盘、蝶阀孔、楼梯及吊物孔等；②水轮机层：主要设备包括水轮机、调速器的接力器、水力机械辅助设备(如油、气、水管路)、电气设备 (如发电机引出线、中性点引出线、接地、灭磁装置等)、厂用电的配电设备等；③蜗壳层：主要设备包括主阀，进入孔，检查、排水廊道，集水井，排水泵室等；④尾水管层；二、安装间：安装间一般布置在主厂房有对外道路的一端。

8、水电站管路系统颜色规定：①红色管道：压力油管、进油管、净油管；②黄色管道：无压回油管、排油管、溢油管、污油管；③深蓝色管道：冷却水管；④绿色管道：排水管；⑤白色管道：气管；⑥橙色管道：消防水管；⑦天蓝色管道：发电机空气冷却器的进水管。

9、单位换算：2m N 11Pa =1公斤（即2210N cm 1kg =）=0.1MPa =O 10mH 2（即10米水柱）10、衡量电能质量的主要指标有电压、频率和相位（或波形）。

11、发电机标准同步转速n ：我国规定电网频率50Hz f =，由60np f =知，3000=np ，式中p 为磁极对数。

12、水电站（毛或静）水头：近似等于水电站上下游水位差。

13、水轮机的工作水头：水轮机进口和出口处单位重量水流的能量差值。

水轮机检修(中级工)

水轮机检修（中级工）(11 —041)电力职业技能考试VV 水轮机检修 >>中级工理论题库:一、选择题(请将正确答案的代号填入括号内，共94题) I:1(La4A1012).1kgf /cm 等于( )MPa 。

I I(A)0.01; (B)0.1; (C)10; (D)100。

I I:答案:BI:2(La4A1013).外径千分尺刻度值通常是()mm 。

I(A)0.01; (B)0.02; (C)0.05; (D)0.10。

I:答案:AI:3(La4A2014).力是矢量，因此力具备的必要条件是()II:(A)大小；(B)方向；(C)大小、方向和作用点；(D)i: 大小与作用点。

II:答案:CI:4(La4A2015).通常将密度小于()g / Cm '的金属称为I: 轻金属。

II(A)2 ; (B)3; (C)4; (D)5。

II: 答案:C（A）硬度；（B）强度；（C）塑性；（D）密度。

答案:A6（La4A3017）.用剖切平面局部剖开机件，所得的剖视图称为（）。

（A）斜剖视图；（B）局部剖视图；（C）全剖视图；（D）半剖视图。

B答案：（），7（La4A3018）.钳工的主要任务是对产品进行零件此外还负责机械设备的维护和修理等。

（A）装配；（B）加工和装配；（C）加工；（D）调试。

答案:B（）三项要素都符合8（La4A3019）.标准螺纹是指螺纹的国家标准规定的螺纹。

（A）牙型、外径、螺距；（B）外径、导程、旋向；（C）牙型、外径、旋向；（D）牙型、螺距、旋向。

答案:A9（La4A3020）.连接构件表面互压而产生局部塑性变形或压溃现象称为（）破坏。

（A）拉伸；（B）压缩；（C）剪切；（D）挤压答案:D10（La4A4021）.构件承受外力时抵抗破坏的能力称为该构件的（）。

（A）强度；（B）刚度；（C）硬度；（D）稳定性。

答案:A（）。

11（La4A5022）. 在国际单位制中，压力的单位是（A）mmHg ；（B）mmH2O ；（C）at ；（D）Pa。

中级-水轮发电机机械检修工技能-复习题

(11-040)电力职业技能鉴定考试《水轮发电机机械检修工》中级工技能复习题一、选择题（请将正确答案的代号填入括号内，每题1分）1. 水轮发电机推力轴承所用油为( )。

(A)透平油； (B)机械油； (C)压缩机油； (D)齿轮箱油。

答案:A2. 透平油在推力油槽及上导油槽中起散热作用，在水电厂其他方面还有( )作用。

(A)润滑； (B)减小水推力； (C)绝缘； (D)节约能源。

答案:A3. 转动惯量影响着水轮发电机组及电力系统的( )性。

(A)速动； (B)扰动； (C)稳定； (D)波动。

答案:C4. 在水轮发电机组扩大性大修中，吊转子是一项十分( ) 的工作。

(A)重要； (B)不重要； (C)简单； (D)一般。

答案:A5. 拉紧螺杆和齿压板，是用来将定子铁芯在( )压紧的部件。

(A)轴向； (B)径向； (C)轴向、径向； (D)周向。

答案:A6. 在"一导"半伞式机组结构中，水轮机的主动力矩传递，是通过主轴与转子轮毂之间的键和借主轴与轮毂间的( )配合来实现的。

(A)过渡； (B)间隙； (C)过盈； (D)连接。

答案:C7. 除轮毂型之外，推力头与主轴均采用( )键连接。

(A)平； (B)换； (C)切向； (D)花。

答案:A8. 推力头与主轴多采用( )制过渡配合并热套主轴。

(A)基孔； (B)基轴； (C)基孔或基轴； (D)公差配合。

答案:B9. 导轴承的瓦温报警值一般在( )左右。

(A)40℃； (B)50℃； (C)60℃； (D)70℃。

答案:B10. 制动器的闸瓦面安装后的高程偏差不应超过( )。

(A)±1mm ； (B)±2mm ； (C)±3mm ； (D)±1.5mm 。

答案:A11. 通过采取某些措施强行阻止油雾外逸的办法，称为推力轴承外甩油的( )处理。

(A)阻挡法； (B)均压法； (C)引放法； (D)排除法。

水轮机检修工题库(11_041)重点讲义资料

1职业概况1.1职业名称水轮机检修工（11—041）1.2职业定义维护检修水轮机、主阀、水泵和所属管路系统，提高设备的等效可利用率。

1.3职业道德热爱本职工作，刻苦钻研技术，遵守劳动纪律，爱护工具、设备，安全文明生产，诚实团结协作，艰苦朴素，尊师爱徒。

1.4文化程度中等职业技术学校毕（结）业。

1.5职业等级按国家职业资格等级分为初级（五级）、中级（四级）、高级（三级）、技师（二级）和高级技师（一级）五个技术等级。

1.6职业环境条件室内作业，潮湿，有噪声，在检修作业时有高空作业和有一定的烟气、灰尘。

1.7职业能力特征能利用眼看、耳听、鼻嗅分析检查判断水轮机设备运行异常情况，并能正确处理；能正确处理和应用技术文件，绘制机械图纸（零件图，结构、装配图）；能正确使用工器具、材料及备品备件；具备钳工基本技能；有技术改造及创新能力，协作及配合工作能力；能组织进行技能培训和传授技艺。

2职业技能培训2.1培训期限2.1.1初级工：在取得职业准入资格的基础上，进厂（局）见习期间的技能培训累计不少于500标准学时；2.1.2中级工：在取得初级职业资格的基础上技能培训累计不少于400标准学时；2.1.3高级工：在取得中级职业资格的基础上技能培训累计不少于400标准学时；2.1.4技师：在取得高级职业资格的基础上技能培训累计不少于500标准学时；2.1.5高级技师：在取得技师职业资格的基础上技能培训累计不少于350标准学时。

2.2培训教师2.2.1任职条件2.2.1.1具有良好的职业道德；2.2.1.2具有组织和指导教学的经验和较好的表达能力；2.2.1.3熟悉相关工种的专业理论和操作技能；2.2.1.4能正确、规范、熟练地进行操作示范；2.2.1.5善于启发、组织学员专注学习、独立钻研；2.2.1.6能指导并有效控制学员的操作行为。

2.2.2任职资格2.2.2.1具有中级以上专业技术职称的工程技术人员和高级工、技师，并经师资培训取得资格证书，可担任初、中级工培训教师；2.2.2.2具有高级以上专业技术职称的工程技术人员和高级技师，并经师资培训取得资格证书，可担任高级工、技师和高级技师的培训教师。

水轮机检修工考试：中级水轮机检修工三

水轮机检修工考试：中级水轮机检修工三1、判断题接力器锁定装置的作用是当导叶全关闭后，锁定闸投入，可阻止接力器活塞向开侧移动，一旦闭侧油压消失，又可防止导叶被水冲开。

正确答案：对2、单选选择合理的装焊顺序，采（江南博哥）用不同的焊接方向和顺序，焊前进行焊件反变形，或把焊件刚性固定，对无淬硬倾向钢材强迫散热，其目的是（）。

A、防止和减少焊件结构的变形；B、容易焊接；C、防止和减少焊件结构扭曲变形；D、防止和减少焊件结构应力。

正确答案：A3、判断题大件安装时，应用木方或其他物体垫好，防止损害加工面。

正确答案：对4、判断题截止阀阀体的内腔左、右是对称的，安装时可正、反向随意安装。

正确答案：错5、判断题水轮机比转速ns与应用水头H成正比，比转速高的水轮机适用于高水头。

正确答案：错6、判断题叶片的材质多采用低合金钢和不锈钢。

正确答案：对7、单选座环蝶形边的延长线与支柱水平中心线一般成（）交角。

A、45°；B、55°；C、60°；D、75°。

正确答案：B8、问答题甩负荷对水轮发电机将产生怎样的后果？正确答案：由于系统事故使线路断路器跳闸，水轮发电机保护动作，都可能引起发电机突然甩掉部分或全部负荷。

甩负荷对水轮发电机产生的后果是：（1）引起发电机转速升高，如调速器性能不好或调速系统、导水机构故障，就可能产生飞逸转速。

（2）引起发电机端电压升高。

（3）随着转速的升高，可能引起机组的摆度和振动增大。

9、问答题竖轴蝶阀主要有哪些部件组成？正确答案：由阀体、活门、上部轴、下部轴、上部导轴承、下部导轴承、推力轴承、密封装置、操作机构，以及附属装置等组成10、判断题淬硬的零件不能锉削，有型砂、氧化皮的铸件或锻件，需先在砂轮机上打磨，除去型砂及氧化皮后方可锉削。

正确答案：对11、判断题为使推力头套轴顺利，在套轴前将与推力头配合段的主轴表面涂以炭精或二硫化钼。

正确答案：对12、问答题筒式轴承的主要优缺点是什么？正确答案：主要优点是：结构简单，布置紧凑，承载能力强。

中级-水轮发电机组值班员技能与理论-复习题(绘图题与论述题部分)

《水轮发电机组值班员》中级工复习题（绘图题）技能部分：1. 一个硅二极管电路如图所示，要接成单相桥式整流电路，并标明输入端、输出端和输出的正负极。

解:如图：2. 画出三相全波整流电路图(要求只画出变压器低压侧绕组，并标明输出电源的正负极)。

解:如图所示：3. 画出机组进水口平板闸门在没有平压的条件下提门时，闸门的受力分析。

(不要求画出力的大小)解:如图：理论部分：1. 一个螺线管，其电流由左端流进、右端流出，按照如图所示的导线绕向，画出其磁力线的方向。

解:如图：2. 画出一个简单的直流电桥原理接线图。

解:如图所示：《水轮发电机组值班员》中级工复习题（论述题）技能部分：1. 电动机振动的原因有哪些?发现电动机振动厉害时如何处理?答:由于电动机和所带机械都为旋转设备，其振动可能有以下原因：①电动机与所带动机械的中心找得不正；②电动机转子不平衡；③电动机轴承损坏，使转子与定子铁芯或线圈相摩擦(即扫膛现象)；④电动机的基础强度不够或地脚螺丝松动；⑤电动机缺相运行等。

当发生振动现象时，值班人员应当对振动的程度进行测试，若振动在规定允许值内时，尚可以继续运行，并应积极查找振动原因，尽快安排停运处理，如强烈振动超过允许范围时，应及时停止电动机运行。

2. 检修发电机应做好哪些安全措施?答:(1)机组完全停止后，在操作把手、按钮、机组启动装置、插座及盘车装置操作把手上悬挂"禁止合闸，有人工作"标示牌；(2)断开发电机、同期调相机开关和刀闸；(3)断开开关、刀闸的操作能源；(4)将电压互感器高、低压侧断开；(5)验明无电压后在发电机和开关间装设接地线；(6)将发电机中性点断开；(7)保证机组通风；(8)防止灭火装置误动；(9)防止机组转动。

3. 如图所示，说明厂用高压开关的操作过程，要求说明合闸、分闸和"防跳"过程。

(图中：YO是开关的合闸线圈，YR是开关的分闸线圈，KL是开关的防跳跃闭锁继电器，KOFS是跳闸位置继电器，KOS是合闸位置继电器，KMP是保护跳闸接点，SA是开关的分、合闸操作把手，QFO是开关的动合辅助接点，QFOF是开关的动断辅助接点。

水轮机检修工考试考点巩固(题库版)

水轮机检修工考试考点巩固（题库版）1、问答题试写出斜齿圆柱齿轮，直齿锥齿轮的正确啮合条件？正确答案：斜齿圆柱齿轮正确啮合条件为：两齿轮的模数和压力角分别相等，两齿轮分度圆上的齿斜角也必须大小相等，方向相向。

（江南博哥）2、判断题配合包括过盈配合和间隙配合正确答案：错3、判断题热处理过程是使固态金属加热的工艺过程正确答案：错4、单选斜流可逆式水轮机的适应水头范围一般是（）。

A、60~600m；B、20~120m；C、5~20m；D、40~100m。

正确答案：B参考解析：暂无解析5、单选目前，国内外大型水轮发电机采用的（）冷却方式仍处于主流地位A、全空冷B、水冷C、水空轮D、自然冷正确答案：A6、单选百分表是利用机械转动，将被测量零件的尺寸（）通过读数表盘表示出来的一种测量工具A、变化放大后B、直线运动变成圆周运动C、直线径移量D、大小变化正确答案：A7、判断题内外卡钳是一种间接测量工具正确答案：对8、单选转子励磁电源应是（）电A、交流B、直流C、整电D、交直流正确答案：B9、问答题试述发电机转子起吊的程序？正确答案：起吊的程序为：1：在转子吊出和吊入的过程中，每隔2-3个磁极，派一批人拿板条插入转子磁极和定子之间用受不断地题位和下落，若木板条卡做，应及时报告给吊车指挥人员，待转子微调到中心后在继续起吊和下落2：转子正式吊出和吊入之前，当转子升高至100-200MM时，应暂停十几分钟，由专人检查起重各部是否安全，可靠，在各方面都有把握的情况下，方可缓慢，平稳的正式起吊3：当转子吊出基坑时，指挥者应辨明转子行走，的路线上无障碍时，在谨慎吊运4：当转子吊入时，应按水轮机主轴停留的轴号方位调整发电机主轴对应轴号的方位下落，当转子块接近制动器时，应监视法兰止口是否可能相撞，检查证明无问题后，再将转子下落到制动器上，暂不散取吊具和钢丝绳5：法兰间隙测量与调整10、判断题视在功率和功率因素之积等于有功功率正确答案：对11、判断题一般工厂常用的固态研磨剂，俗称研磨膏正确答案：对12、判断题中心投影法是绘制机械图样的基本方法正确答案：错13、判断题圆锥销的公称直径是指小端直径正确答案：对14、判断题钢和生铁都是以铁炭为主的合金正确答案：对15、判断题机组空载启动后加入励磁时，因交变磁场的作用以及定子铁芯合缝不严或铁芯松动而产生的震动叫做冷态振动正确答案：对16、单选发电机大型部件运输道路的坡度不得大于（）A、5度B、10度C、15度D、30度正确答案：C17、单选机组在运行中，由于主轴线与其旋转中心线不重合，形成沿旋转轴长度方向呈圆锥形的轴线运动，若将主轴横截面圆周等分为若干点，当其中一个轴号通过安装在固定部件上的百分表读数，称为（）A、摆度B、相对摆度C、绝对摆度D、净摆度18、单选对于结构钢焊件，在选择焊条时，应按焊接金属与母材等强度原则选择相应的（）。

中级检修

一、判断题（正确的请在括号内打“√”，错误的请在括号内打“×” 每题1分，共99分）1.>用锉刀将工件上多余的一层金属锉掉，以满足对工件几何形状和尺寸的要求，这种加工方法叫锉削。

( )答案：√2.>在平行投影法中，根据投影线与投影面之间的相互关系，又分为正投影法和斜投影法。

( )答案：√3.>根据图纸或实物的尺寸，在成品件上准确划出加工图形或加工界限，这种操作叫划线。

( )答案：×4.>在标注尺寸时，要求所注尺寸能完全表达出物体的形状和大小，且不能重复，不能遗漏。

( )答案：√5.>碳素钢按其用途可分为碳素结构钢和碳素工具钢。

( )答案：√6.>锯齿的粗、细以每25mm长度内的齿数而定：14～16个齿为粗齿锯条；22个齿为中齿锯条；32个齿为细齿锯条。

( )答案：√7.>钻头有中心钻、扁钻、锥头锪孔钻、硬质合金钻和麻花钻等，其中以中心钻的应用最为普遍。

( )答案：×8.>常用的基本视图是主、俯视图。

( )答案：×9.>机件向不平行于任何基本投影面的平面投影所得的视图，称为旋转视图。

( )答案：×10.>剖视图分为全剖视图、半剖视图和局部剖视图三类。

( )答案：√11.>一些小型錾子可用油石刃磨，錾子的锋口必须平整光洁，淬过火的錾子在刃磨时要不断用冷水冷却，以免退火。

( )答案：√12.>水轮机转轮是实现水能转换的主要部件。

( )答案：√13.>肘形尾水管的肘管里衬由进口的圆形断面，渐变过渡到出口的椭圆形断面。

( )答案：×14.>混流式水轮机总体由引水、导水、工作和排水四部分组成。

( )答案：√15.>水轮机的主轴输出功率大于发电机的输出功率。

( ) 答案：√16.>轴流转桨式水轮机叶片操作机构的作用是：在导水机构的控制下，操作叶片改变叶片转角的执行机构。

中级《水轮机检修工》技能全部复习资料

中级<<水轮机检修工>>理论复习资料编写:桂家章一.机械制图1.三视图的对应投影规律:主俯视图长对正;主左视图高平齐;俯左视图宽相等.2.制图中的尺寸标注:数字标注必须在尺寸线上; 尺寸线不能用其它任何图线取代或与其它图线重合.3.空间点到三面的距离判断:如A(20.30.15),到V面的距离为30,到H面的距离为15,到W面的距离为204.补画视图中的漏线或已知二视图画第三视图.5.公差配合代号如φ35H7/f6意义的说明（配合类型与基准制）及H基本偏差的判定.6.螺纹的公称直径定义—大径;螺纹啮合的条件:直径.螺矩和旋向.管螺纹的牙型角为55°;螺纹的截面形状有三角形、梯形、矩形等;三角形螺纹具有自锁能力.台虎钳中螺杆的螺纹截面形状为矩形.螺纹代号M20的含义。

7.平面的投影:若一平面与水平面平行,其在水平面上的投影为实形,在其它两面的投影积聚为一条线.（1）某一平面与水平面平行，则在正面上的投影为一条平行于X轴的直线；（2）一条直线平行于水平面，在正立投影面上的投影为一条平行于X轴的直线；（3）一条直线在水平面上的投影为一条与坐标轴倾斜的直线，在其他两投影面上的投影为与坐标轴平行或垂直的直线，则此直线为水平线。

8.尺寸公差的计算:φ30(0—0.032);公差是针对一批零件而言,误差是针对一个零件而言.公差值必须大于零。

9.一物体的三视图均为圆，此物体是球形体。

10.截交线为立体与截平面所共有的线。

二.力学1.力的三要素:大小.方向和力的作用点.2.平衡的概念:物体处于静止或匀速运动状态;若一物体所受的力经递移构成一封闭多边形,则物体处于平衡状态.3.作用力与反作用力的定义:大小相等,方向相反,作用于同一作用点上.4.力矩与力和力臂的关系.5.力矩和力偶之间的区别和联系:力矩和力偶的单位相同,都能使物体产生旋转;但力矩使物体的转动与矩心位置有关.而力偶对其平面内的任意一点的矩为常数,等于本身力偶矩;力偶只能用力偶矩来平衡;或力偶平衡的充分必要条件为:所有各力偶矩的代数和为零.6.求铰链处的约束反力(力矩平衡和力偶矩平衡).7.功率的单位:国际上常用KW或W.三.金属材料及热处理.金属工艺1.金属材料分类:金属材料中的主要参数为Fe,其次为C;工程上常用根据含碳量的多少来分类:含C量小于0.02%的称为工业纯铁,含碳量介于0.02%--2.11%之间称为碳钢,含碳量大于2.11%的称为铁(铸铁).其中碳钢可分低.中.高碳钢,相应含碳量分别为0.02—0.25%、0.25—0.60%、0.60—2.11%.2.碳钢的性能:当含碳量小于1%时,随着含C量的增加,材料的硬度增加,强度增加;当含碳量大于1%时,随着含碳量的增加,硬度增加,但强度降低.3.碳钢的类型和质量:(1)普通碳素钢:甲类钢(A钢，如A3钢)保证材料的机械性能(不能进行热处理),乙类钢(B钢)保证材料的化学成分,丙类钢(C钢)既保证材料的机械性能又保证化学成分,但已被优质碳素钢取代,如45号钢等.不能保证化学成分的钢材不能进行热处理.(2)钢材的质量:主要取决于S.P含量的多少,含量越多,质量越低.(3)合金钢:当零件结构复杂又要求较高时,其常用的材料为合金钢。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

8.尺寸公差的计算:φ30(0—0.032);公差是针对一批零件而言,误差是针对一个零件而言.公差值必须大于零。

9.一物体的三视图均为圆，此物体是球形体。

10.截交线为立体与截平面所共有的线。

合金钢材料的零件加工完毕后必须进行热处理。

说明合金钢代号30CrMn2中的“2”、“30”表示的含义。

4.焊接:(1)手工电弧焊电弧的温度为60000K;电焊机为一种特殊变压器;电焊分交流和直流两种,直流电焊的质量好于交流;当焊接厚件时,应选用较大的焊接电流，焊接包件用小电流;焊接属于局部加热工艺,因受焊接应力的作用,易产生变形;”结422”焊条代号中的”2”表示为酸性焊条,能交流、直流两用;焊条外表的药皮在燃烧过程中起到稳定电弧和保护焊缝的作用.5.(2)氧焊:氧焊火焰最高温度为3150K6.热处理:金属材料退火(退火工艺:金属材料在炉中加热至某一温度,保温一段时间,然后随炉冷却的工艺)的目的为细化晶粒,降低硬度,便于进行机加工;淬火(淬火的工艺:与退火相比,是在水或油中冷却,冷却速度较快)的目的为了增加金属材料的硬度，但晶粒最粗。

回火工艺能消除材料的内部缺陷。

一般把淬火加高温回火称为调质处理。

热处理工艺能挖掘金属材料的潜力。

7.錾切:当錾切量较厚时,錾子与水平面的倾斜角应较小.8.锯割:锯条来往拉伸的长度应为其长度的3/4或2/3;锯割硬件时,一般选用细齿锯条.安装锯条时锯齿的倾斜方向应朝前。

9.水泵机座常用材料为球墨铸铁.四.水轮机1.水轮机的基本参数和类型(1)工作水头:水轮机进口单位机械能与出口单位机械能之差;也等于上下游水位之差减去引水系统中水力损失.(2)水轮机类型:反击型:HL(30—700米)、ZZ(3—80米)、ZD(2—50米)、GL(2—30米);冲击型:CJ(100—2000米)。

反击型水轮机利用水流能量的形式为压能为主，动能为辅；反击型水轮机转轮的旋转方向与水流流经叶片的方向相反。

冲击型只利用水流的动能。

(3)出力、损失和效率:输入、输出功率的公式.能量损失和效率.水轮机的输出功率为发电机的输入功率,大于发电机的输出功率.N=9.81QHη(KW),N s=9.81QH(KW)(4)转速:水轮发电机组的转速为同步转速,是为了保持电能的频率质量.(5)HL转轮标称直径规定为叶片进口边最大处的直径。

2.水轮机的基本部件:(1)引水部件:①、作用：以最小的水力损失引水,提高水轮机的效率;水流以均匀轴对称的方式流进转轮和导叶,提高水轮机工作的稳定性;满足水流进入水轮机旋转的要求,形成环量;使转轮工作室中无空气.②、类型:有明槽式、罐式和蜗壳式等。

引水室应用最广泛的类型为蜗壳,对于小型水电站,当H小于25米时,选用混凝土蜗壳,其包角为180°,截面形状为多边形;当H大于25米时,选用金属材料的蜗壳,包角为345°,截面形状为圆形或椭圆形;蜗壳包角越大,水流流进水轮机的均匀轴对称情况越好.(2)工作部件:即转轮,因其进行水流能量交换,是水轮机的最主要部件.(3)导水机构应用最广泛的类型为径向式导水机构。

机组正常停机时用导叶切断水流，而不是用主阀。

(4)泄水部件（尾水管）：①、作用：泄水；回收余能。

②、类型：弯肘型（广泛用于立式反击型水轮机）、弯管加直锥管（用于HL卧式水轮机）2.水轮机型号:如HL240-LJ-140意义的说明.立式机组的投资多于卧式机组，主要是增加土建投资；规定：HL水轮机的转轮直径小于1米时做成卧式装置。

3.水轮发电机组工作原理:水库内的水经压力引水钢管进入蜗壳,以均匀轴对称的方式流进导水机构和转轮,把水流的机械能转换为转轮的旋转机械能,从转轮流出的水经尾水管排向下游;转轮旋转,通过主轴带动发电机转子旋转,在磁场中进行切割磁力线,定子绕组中产生感应电动势,经用电设备向用户供电;当用户负荷发生变化时,受调速器的控制,改变导叶的开度和进入水轮机的流量,实现出力和负荷新的平衡.4.HL水轮机结构组成:由转轮、蜗壳、尾水管、导叶、顶盖、座环、底环、基础环、控制环、导叶传动机构、水导轴承和附属部件等.座环安放在基础环上,座环由上环、下环和固定导叶组成,既是过流和承重部件,又是水轮机安装基准件.顶盖安放在座环的上环上,底环安放在座环的下环上.导叶的短轴放在底环的预留孔内,长轴装在导叶套筒内;导叶轴与导叶臂之间用分半键连接,剪断销（水轮机的保护零件）连接导叶臂和连接板,当剪断销的受力达到正常值的1.5倍时剪断销被剪断.控制环安放在顶盖上.导叶在全关闭时存在间隙,分为端面和立面间隙两种。

端面间隙的分配可通过调节螺钉来实现，立面间隙的调整为调整连杆的长度。

HL式水轮机在电网中一般承担发电和部分调峰调频任务.主轴的材料常为45号钢.主轴做成空心既可以节省材料,又可以用于轴心孔补气。

导叶的断面形状为翼型。

导叶存在间隙的危害：引起导叶产生汽蚀，调相运行会漏气，影响相邻运行机组的引用流量，若漏水量较大，会使机组停不下来，长时间在低速运转，产生烧瓦事故。

5.HL水轮机转轮:叶片须进行水流能量交换,为转轮的最主要零件,其形状为空间扭曲状，截面形状为翼型。

减压装置可减少作用于转轮上冠上表面上的轴向水推力。

转轮下环的作用：过流和增加转轮的强度。

止漏环有间隙、迷宫和阶梯式三种,多泥沙电站一般选用间隙式,低水头清水电站一般选用迷宫式。

只有HL转轮有止漏环，其他类型水轮机转轮则没有。

6.紧急真空破坏阀:在水轮机紧急停机时向转轮室补入空气,是防止尾水管水流反冲引起抬机现象.7.导轴承:(1)作用:承受主轴的径向振摆力,固定机组轴线;(2)类型和原理:轴承的润滑介质有水和油两种;水润滑的橡胶导轴承（润滑介质为水）因主轴不设密封,轴承与转轮之间的距离较小,可减少转轮的摆动;油润滑导轴承的油膜截面形状为楔形;润滑油循环的动力为主轴旋转的离心力;在机组停机过程中,当机组转速下降至额定转速的35%时进行制动,是为了保护导轴承不被破坏.分块瓦式导轴承对顶盖变形的适应能力较强，轴瓦间隙调整方便。

筒式导轴承对顶盖变形适应能力较差。

导轴瓦采用轴承合金的目的是因为其熔点较低,仅为150℃以下.8.ZD水轮机:叶片数为3—8,应用水头越高,叶片数越多。

其高效区域最窄,故不能适应流量或出力的变化,但能适应水头的变化。

例:若水电站的水头为150米,当水头变化小,流量变化较大时,一般选用HL式或CJ型,当水头和流量变化均较大的一般选用XL式水轮机.CJ型水轮机当负荷变化时,可以用调整喷针移动的位置和折向器偏转角度的双重调节,使其高效区域很宽。

ZZ式水轮机应用水头的范围：3—80米。

轴流转轮叶片的零位是指设计位置。

例：若水电站水头为28.5米，流量为12.75m3/s，要求该机组在电网中承担发电和部分峰荷，则选择HL式机组。

9.机组的投资:立式机组多于卧轴机组的投资,在机组尺寸相同时,主要是增加土建投资.10.能量损失:(1)类型:容积、水力、机械损失三种.其中水力损失最主要.(2)影响水力损失的因素:流经水轮机的流速V,V越大,水力损失越大;过流部件的表面粗造度越低,水力损失越大;过流部件形状满足流线形,水力损失最小;运行工况,最优工况水力损失最小;过流部件无忽大忽小的断面,局部水力损失减少。

(3)影响机械损失的因素：导轴承的工作情况；推力轴承的工作情况；主轴的密封；主轴的摆度；固定不见的刚度和强度。

11.水轮机的最优工况（是指效率最高的工况）：理论条件为无撞击进口和法向出口,实际条件为进口有一小的正冲角和叶片出口有一小的正环量.12.飞逸:现象,危害和防止措施.(见技能复习资料)13.汽蚀:(1)定义和类型:水流绕流水轮机.流速增大,水流压力降低,当压力降到当时水温下的汽化压力时产生汽泡的现象.汽蚀类型有翼型、空腔、间隙汽蚀三种,各种水轮机主要汽蚀类型为:HL—翼型（无间隙汽蚀）、ZZ—间隙、ZD---空腔、CJ—间隙（在喷嘴口处）,但无翼型和空腔汽蚀。
