结构施工图识读平法更新版
梁平法结构施工图识读
2φ20 (支座负筋)
下部通长筋
4φ18
标注方法一
2φ20 2φ20 上部两跨通长筋均为2根直径20mm的二级钢筋，配在角部。
标注方法二
2φ20；4φ18 2φ20 上部两跨通长筋均为2根直径20mm的二级钢筋，配在角部； 4φ18 下部两跨通长筋均为4根直径18mm的二级钢筋，均匀布置。
标注方法三
平法优缺点：
优点：用数字化，符号化来表达结构。图面简明，清晰。设计绘图 工作量小。
缺点：需要掌握平法知识才能够读懂施工图。 钢筋的锚固，搭接等构造，需要查看平法图集，才能够得知。
适用范围：广泛采用，用于表达，梁，板，柱，剪力墙等结构构件 的配筋。
平法钢筋图制图步骤：
第一步：画平面图
平法钢筋图制图步骤：
第一节 传统表达法：断面详图法
断面详图法表达梁的施工图包括三部分： 1.模板图 2.配筋图 3.钢筋表
1．模板图
模板图主要表明钢筋混凝土构件的外形、 预埋铁件、预留钢筋、预留孔洞的位置等， 一般规则矩形断面的梁不需要绘制模板图， 当梁的外形复杂或者预埋件较多时才画模 板图，例如工业厂房的吊车梁（吊车梁表 面需要很多预埋件和钢轨连接）。
φ6@100 (2肢箍)
2φ10 3φ22
2φ10 3φ22
KL1 300x600 φ6@100/200（2） G2φ16
2φ10
3φ22
在选定梁内标注钢筋(二)
上部纵筋 2φ10
上部纵筋 (支座负 筋)2φ10
下部纵筋 3φ22
非加密区箍筋 φ6@200 (2肢箍)
平面注写包括集中 标注和原位标注
梁平法施工图识读 目录
前 言 梁结构施工图基础内容 第一节 传统表达法：断面详图法 第二节 平面整体表示法(制图原理) 第三节 梁平法图平面注写方式
结构施工图识读(平法)课件
（梁净长）1/3
(梁净长)1/4
（梁净长）1/3 (梁净长)1/4
2400
6900
1800
6900
150 6 22 4/2
250 6 22 4/2
250 6 22 4/2
150 150 6 22 4/2
250 6 22 4/2
2 16 10-200(2)
A
6 22 2/4
KL4(3A)
2 20
B
C
7 20 3/4
第一项 ：梁编号 由梁类型代号、序号、跨数及有无悬 挑代号几项组成
梁类型 楼层框架梁 屋面框架梁
框支架 非框架梁
悬挑梁 井字梁
代号 KL WKL KZL L XL JZL
序号 XX XX XX XX XX XX
跨数及是否带有悬挑 (X X)、 (X X A)或(X X B) (X X)、 (X X A)或(X X B) (X X)、 (X X A)或(X X B) (X X)、 (X X A)或(X X B)
结构施工图识读(平法)
梁构件钢筋计算实例
结构施工图识读(平法)
结构施工图识读(平法)
结构施工图识读(平法)
结构施工图识读(平法)
结构施工图识读(平法)
结构施工图识读(平法)
结构施工图识读(平法)
4ф 25
KL1(3)200 500 ф 8@100/200(2) 2ф 25;2ф 20
04G101-4P25
板受力筋计算
➢板底钢筋的长度计算
板
✓ 长度=净跨+伸进长度*2+弯勾6.25d *2
结构施工图识读(平法)
板受力筋计算
➢板底钢筋的支座－伸进长度
平法施工图识读2[可修改版ppt]
![平法施工图识读2[可修改版ppt]](https://img.taocdn.com/s3/m/418c73ddfd0a79563c1e72b3.png)
C20 39d 41d 45d 38d 40d 44d
C25 34d 36d 39d 33d 35d 38d 40d 42d 46d 48d 50d 55d
C30 30d 32d 35d 29d 31d 33d 35d 37d 40d 43d 45d 49d
混凝土强度等级 C35 C40 C45 28d 25d 24d 29d 26d 25d 32d 29d 28d 27d 25d 23d 28d 26d 24d 31d 29d 26d 32d 29d 28d 34d 30d 29d 37d 33d 32d 39d 36d 34d 41d 38d 36d 45d 41d 39d
CONSTRUCTION
SUPERVISION
平法施工图识读2
目录
1 结构构件和结构系统的表达
2 混凝土结构通用构造
3 混凝土柱平法施工图书识读 6
4 混凝土梁平法施工图识读
目录
五 混凝土板平法施工图识读
六 混凝土墙平法施工图识读
七 混凝土基础平法施工图识读 6
八 混凝土板式楼梯平法施工图识读
2 混凝土结构通用构造
如 图 2-4 所 示 。 已 经 知 道 ， 两 侧 梁 顶 高 差 △ h=300mm ， 柱 截 面高度hc=500mm，梁柱混凝土 标 号 均 为 C35 ， 梁 顶 纵 向 钢 筋 HRB400直径22，该建筑抗震等 级三级，由于建筑位于海边， 设计要求钢筋表面涂刷环氧树 脂涂层。
2.3 纵向钢筋的连接
2.3 纵向钢筋的连接
❖ 绑扎搭接接头长度l l（l lE）
非抗震情况下的l l
抗震情况下的l lE
纵向受拉钢筋的绑扎搭接长度l l等 于在同条件下受拉钢筋锚固长度la 乘以修正系数ζl的值
结构施工图识图最新版本
图中可以看出，该楼主要以砖墙下条形基础为主， 局部有ZJ-1、ZJ-2独立柱基础。外墙及大部分内墙为 240墙，局部有120墙。本例中，由于地基承载力条件 较好，故所有240墙体下部的基础形式均相同，因此 不需再作其他标注。图中基础墙中涂黑的部位为构造 柱。其中 C 轴线墙上有一370×240的构造柱，其余 构造柱均为240×240。
精品课件
（1）板块编号 板块编号按表3-4规定。
表3-4 板块编号规定
（2）板厚 板厚注写为h=×××；当悬挑板的端部改变截面厚度时，用斜线分
隔根部与端部的高度值，注写为h=×××／×××；当设计已在图注中 统一注明板厚时，此项可不注。
精品课件
（3）贯通纵筋 贯通纵筋按板块的下部和上部分别注写（当板块上部不设贯通
图中涂黑的部分除了标注的z-1、z-2外，其
余均为构造柱。
精品课件
图中还绘出了各个房间的预制板的配置。预制 板选自标准图集中板的类型。如①～②轴线与 A ～ B 轴线间的房间，选用8块预应力钢筋混凝土空心板，设 计荷载等级3级，板长4200mm(实际板长L=4180mm)， 板宽600mm，有垫层。
精品课件
二、结构平面布置的识读
图3-13 楼层结构精品布课置件 图（三层顶）
说明：
从图3-13中可以看出，该楼为砖墙与钢筋混 凝土梁板混合承重结构，其中有现浇和预制楼板两种 板的形式。楼梯间、卫生间及阳台均采用现浇板。
由于有较大空间的房间，故在②、③、 ⑤ 、 ⑥、⑦、⑧轴线处设有梁，编号如图；建筑物纵向位 于 ⑤、⑥轴线间除了有梯梁与普通直线梁外，还设有 曲线梁L-12。在 D 轴线楼梯间处，设有过梁GL-2。 这些梁的具体配筋情况另有结构详图表示。
的布置情况，是沿楼面将建筑物水平剖切后所得的楼 面的投影。

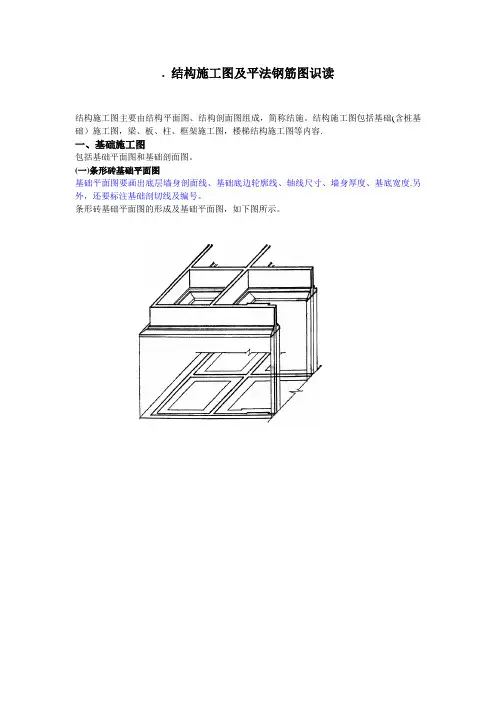

结构施工图识读平法更新版
. 结构施工图及平法钢筋图识读结构施工图主要由结构平面图、结构剖面图组成，简称结施。
结构施工图包括基础(含桩基础）施工图，梁、板、柱、框架施工图，楼梯结构施工图等内容.一、基础施工图包括基础平面图和基础剖面图。
(一)条形砖基础平面图基础平面图要画出底层墙身剖面线、基础底边轮廓线、轴线尺寸、墙身厚度、基底宽度.另外，还要标注基础剖切线及编号。
条形砖基础平面图的形成及基础平面图，如下图所示。
（二)基础剖面图基础剖面图也叫基础详图。
基础剖面图应标注轴线编号，宽度、高度方向尺寸,室内外地面及基础垫层底面标高和材料强度等级。
二、钢筋砼结构施工图钢筋砼结构图包括模板图和配筋图.⑴模板图：表达砼结构的外形尺寸，是施工支模板的依据.⑵配筋图：表达砼结构内部钢筋的种类、数量、位置，供钢筋的制作和配置使用.构件配筋传统表示法――剖面详图法:沿构件受力筋方向和垂直受力筋方向分别进行剖切所绘制的剖面详图，且绘出钢筋从构件体内分离出的钢筋样式图。
在结构平面布置图中只能表达构件的平面位置和代号,不能表达内部配筋的情况。
【2007试题】施工图按作用划分为［]。
A、平面图B、立面图C、建筑施工图D、结构施工图E、详图三、平法施工图（一）平法建筑结构施工图平面整体设计方法,简称平法.就是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则,整体直接地表达在各类构件的结构平面布置图上，再与标准构造详图相配合，以简化设计。
（二）柱平法施工图在柱的结构平面布置图上，采用列表注写方式或截面注写方式.⒈截面注写方式:①在柱平面布置图上，分别在不同编号的柱中各选一截面，在其原位上以一定比例放大绘制柱截面配筋图②注写柱编号、截面尺寸b×h③角筋或全部纵筋④箍筋的级别、直径及加密区与非加密区的间距⑤标注柱截面与轴线关系。
⒉列表注写方式：①分别在同一编号的柱中选择一个截面标注几何参数代号②绘制箍筋类型图③在列表中注写柱号、柱段起止标高、几何尺寸b×h或直径D④在列表中注写柱的轴线定位尺寸b1、b2、h1、h2⑤当柱纵筋直径和各边根数相同时注写全部纵筋；否则注写角筋、b边和h边一侧的中部筋⑥注写箍筋类型号及肢数(m×n）、箍筋直径、间距；当为螺旋箍时前面加L底层柱下端加密区≥柱净高／3,二层及以上柱的上下端加密区≥柱长边尺寸≥柱净高／6≥500(四）梁平法施工图即在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值.1）钢筋的平法构造1、梁内纵筋伸入支座的锚固当hc－30≥LaE时：可采用直锚方式,且直锚长度应≥0。
混凝土结构平法施工图识读PPT课件
49
.
50
.
51
.
52
.
53
.
54
.
55
.
56
.
57
.
58
.
59
.
60
.
61
.
62
.
63
.
64
.
65
.
66
.
67
.
68
.
69
.
70
.
71
.
72
.
天道酬勤！
关于柱的其它各种构造请同学 们认真学习11G1O1-1（第53-67 页），在理解以上构造的基础上 完成后面的作业。
23
.
03G101-1P37图集规定
24
.
钢筋的做法
B型边、角柱顶 部纵筋构造
A型边、角柱顶
部纵筋构造
25
.
钢筋的做法
D、E型边、角柱 顶部纵筋构造
C型边、角柱顶
部纵筋构造
26
.
03G101-1P38图集规定
27
.
钢筋的做法
28 变截. 面纵筋弯锚构造
变截面纵筋连续通过构造
钢筋的做法
29
73 .
2020/4/21
圆 柱 箍 筋 ： 螺 旋 箍 及 圆 箍
34
.
钢筋的做法
35
.
矩形箍及异型箍
钢筋的做法
36
.
标准柱加密区及非加密区
钢筋的做法
37
.
短柱全高加密
钢筋的做法
38
.
双面牛腿
钢筋的做法
39
.
(完整版)梁平法施工图识读(经典)
二、梁的平面注写方式
A、梁的平面注写方式包括“集中标注”和“原位 标注”。 B、集中标注表达梁的通用数值
C、原位标注表达梁的特殊数值
D、施工时，原位标注的取值优先代号1） Nhomakorabea梁
序号
编
号
跨数及
是否带
悬挑
图例识读：
楼层框架梁——KL 屋面框架梁—— WKL 悬挑梁——XL
非框架梁——L 框支梁——KZL 井字梁——JZL
（1）梁支座上部纵筋
当该支座上部纵筋多于一排时，用“/”将纵筋自上 而下分开；
当同一排纵筋采用采用两种直径的钢筋时，用“+” 号将两种直径的钢筋相连且将放在角部的钢筋写在加 号的前面。
梁中间支座两边的上部钢筋配筋 相同时，仅在支座的一边注写配 筋值，另一边省去不注；
当支座两边的上部钢筋配筋不同 时，须在支座两边分别注写。
非加密区间距200，均为两肢箍。
箍筋的肢数
箍筋的肢数是看梁同一截面内在高度方向箍筋的根数。 小截面梁因宽度较小，相应产生的梁内剪力较小，采用单 肢箍即可， 类似于一个S钩。 像一般的单个封闭箍筋，在高度方向就有两根钢筋，属于 双肢箍。 再如，截面宽较大的同一截面采用两个封闭箍并相互错开 高度方向就有四根钢筋，属于四肢箍。 以此类推。
梁两侧的总配筋值（两侧对称配筋） 钢筋级别
钢筋直径
梁顶面标高高差（选注项）
梁顶面相对于结构层楼面标高的高差值，有高差时需将其写入括 号内，无高差时不注写。
图例识读：
2020/2/28
207号楼层框架梁，10跨， 矩形截面梁，梁宽250mm，梁
无悬挑
高650mm
上部2根
HRB400 级通长钢 筋，直径 为16mm， 下部为
平法施工图识读
④ 梁上部通长筋或架立筋配置，该项为必注值。
例：“2Φ22”表示用于双肢箍。 “2Φ22+(4Φ12)”表示用于六肢箍，其中2Φ22为通长筋，括号内4Φ12为架立筋，
一般情况下，需要注写梁顶面高差的梁有：洗手间梁、楼梯平台梁、楼梯平台板边梁等。
如：（-0.100）表示梁顶面比楼板顶面低0.100m。
(2) 梁原位标注的内容规定 ① 梁支座上部纵筋，应包含通长筋在内的所有纵筋。
a．当上部纵筋多于一排时，用斜线“／”将各排纵筋自上而下分开。 如：梁支座上部纵筋注写为6Φ25 4／2时，表示上一排纵筋为4Φ25，下一排纵筋为2Φ25。
1、平面注写方式 • 平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数
值。
• 当集中标注中某项数值不适用于梁的某个部位时，则应将该项数值在该部位原位标注，施 工时，按照原位标注取值优选原则。
(1)
梁集中标注的内容：五项必注值和一项选注值
① 梁编号，该项为必注值。由梁类型代号、箍筋肢数，在箍筋类型栏内注写。 具体工程所设计的箍筋类型图及箍筋复合的具体方 式，须画在表的上部或图中的适当位置，并在其上 标注与表中相对应的b、h和类型号。
⑶ 柱表 ⑥ 柱箍筋：包括钢筋级别、直径与间距。当为抗震设
计时，用斜线“／”区分柱端箍筋加密区与柱身非加 密区长度范围内箍筋的不同间距。
柱平法施工图列表注写方式示例
⑴ 结构层楼面标高、结构层高 及相应结构层号
• 此项内容可以用表格或其他方法注明，用来表达所有柱沿高度方向的 数据，方便设计和施工人员查找、修改。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
. 结构施工图及平法钢筋图识读结构施工图主要由结构平面图、结构剖面图组成，简称结施。
结构施工图包括基础(含桩基础）施工图，梁、板、柱、框架施工图，楼梯结构施工图等内容.一、基础施工图包括基础平面图和基础剖面图。
(一)条形砖基础平面图基础平面图要画出底层墙身剖面线、基础底边轮廓线、轴线尺寸、墙身厚度、基底宽度.另外，还要标注基础剖切线及编号。
条形砖基础平面图的形成及基础平面图，如下图所示。
（二)基础剖面图基础剖面图也叫基础详图。
基础剖面图应标注轴线编号，宽度、高度方向尺寸,室内外地面及基础垫层底面标高和材料强度等级。
二、钢筋砼结构施工图钢筋砼结构图包括模板图和配筋图.⑴模板图：表达砼结构的外形尺寸，是施工支模板的依据.⑵配筋图：表达砼结构内部钢筋的种类、数量、位置，供钢筋的制作和配置使用.构件配筋传统表示法――剖面详图法:沿构件受力筋方向和垂直受力筋方向分别进行剖切所绘制的剖面详图，且绘出钢筋从构件体内分离出的钢筋样式图。
在结构平面布置图中只能表达构件的平面位置和代号,不能表达内部配筋的情况。
【2007试题】施工图按作用划分为［]。
A、平面图B、立面图C、建筑施工图D、结构施工图E、详图三、平法施工图（一）平法建筑结构施工图平面整体设计方法,简称平法.就是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则,整体直接地表达在各类构件的结构平面布置图上，再与标准构造详图相配合，以简化设计。
（二）柱平法施工图在柱的结构平面布置图上，采用列表注写方式或截面注写方式.⒈截面注写方式:①在柱平面布置图上，分别在不同编号的柱中各选一截面，在其原位上以一定比例放大绘制柱截面配筋图②注写柱编号、截面尺寸b×h③角筋或全部纵筋④箍筋的级别、直径及加密区与非加密区的间距⑤标注柱截面与轴线关系。
⒉列表注写方式：①分别在同一编号的柱中选择一个截面标注几何参数代号②绘制箍筋类型图③在列表中注写柱号、柱段起止标高、几何尺寸b×h或直径D④在列表中注写柱的轴线定位尺寸b1、b2、h1、h2⑤当柱纵筋直径和各边根数相同时注写全部纵筋；否则注写角筋、b边和h边一侧的中部筋⑥注写箍筋类型号及肢数(m×n）、箍筋直径、间距；当为螺旋箍时前面加L底层柱下端加密区≥柱净高／3,二层及以上柱的上下端加密区≥柱长边尺寸≥柱净高／6≥500(四）梁平法施工图即在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值.1）钢筋的平法构造1、梁内纵筋伸入支座的锚固当hc－30≥LaE时：可采用直锚方式,且直锚长度应≥0。
5hc＋5d.当0.4LaE≤（hc－30）＜LaE时：可采用90o弯锚方式，伸入支座平直长度≥0.4LaE，弯折长度等于15d.试验证明，即使实际平直长度加上弯折长度15d小于LaE,也可以满足锚固强度要求。
当（hc－30）＜0.4LaE时:柱截面不符合构造要求。
采用增加弯折长度以使总长度满足锚固长度LaE的做法是不正确的（详见08G101－11）。
下表为03G101一1中纵向受拉钢筋抗震直锚长度LaE值.支座负筋：①两端支座直角筋弯折长(外包）为15d②负筋伸出支座边长度：第一排负筋为三分之一净跨（中间支座取大跨一边）；第二排负筋为四分之一净跨.2、抗震框架梁箍筋加密范围箍筋根数的计算:加密区与非加密区分界线的一根箍筋计入加密区根数时，其计算公式为：加密区根数＝（加密区长度－50）÷加密间距＋1非加密区根数＝（净跨长－加密区长×2）÷非加密间距－12)梁平法注写方式注写分为集中标注和原位标注.原位标注取值优先。
1集中标注五项必注值包括：（1）梁编号例KL7（5A）表示第7号框架梁，5跨，一端有悬挑；L9（7B）表示第9号非框架梁,7跨，两端有悬挑。
（2）梁截面尺寸等截面梁用b×h表示；（3）梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
例ф10@100/200(2）表示Ⅰ级钢筋、直径10mm、加密区间距100mm、非加密区间距200mm,均为双肢箍；ф8@100(4）/150（2）表示Ⅰ级钢筋、直径8mm、加密区间距100mm为四肢箍、非加密区间距200mm为双肢箍；（4）梁上部通长筋或架立筋配置①当同排纵筋中既有通长筋又有架立筋时,应用加号“+”将通长筋和架立筋相联。
例2Φ22+（4ф12）用于6肢箍,其中2Φ22为通长筋，4ф12为架立筋。
②当梁的上部纵筋和下部纵筋均为全跨相同，且多数跨配筋相同时，可加注下部纵筋的配筋值，用分号“;”将上部与下部纵筋的配筋值分隔。
例2Φ14；3Φ18表示梁的上部配置2Φ14的通长筋，下部配置3Φ18的通长筋。
（5）梁侧面纵向构造钢筋或受扭钢筋配置例G4ф12，表示梁的两个侧面共配置4ф12的纵向构造钢筋，两侧各配置2ф12。
例N6Φ18,表示梁的两个侧面共配置6Φ18的受扭纵向钢筋，两侧各配置3Φ18。
（6）梁顶面标高高差此项为选注值。
当梁顶面标高不同于结构层楼面标高时,高于楼面为正值,低于楼面为负值.2原位标注原位标注的内容包括：梁支座上部纵筋、梁下部纵筋、附加箍筋或吊筋。
（1）梁支座上部纵筋①原位标注的梁支座上部纵筋应为包括集中标注的通长筋在内的所有钢筋。
多于一排时,用斜线“/”将各排纵筋自上而下分开；②同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相联,且角部纵筋写在前面.例6Φ25 4/2表示支座上部纵筋共两排，上排4Φ25，下排2Φ25;2Φ25+2Φ22表示支座上部纵筋共四根一排放置,其中角部2Φ25，中间2Φ22；③当梁中间支座两边的上部纵筋相同时,仅在支座的一边标注配筋值；否则，须在两边分别标注。
（2）梁下部纵筋①多于一排时，用斜线“/”将各排纵筋自上而下分开。
②同排纵筋有两种不同直径时，用加号“+”将两种直径的纵筋相联，且角部纵筋写在前面。
例6Φ25 2/4表示下部纵筋共两排，上排2Φ25，下排4Φ25.（3）附加箍筋或吊筋直接画在平面图中的主梁上，用线引注总配筋值，附加箍筋的肢数注在括号内。
图1.1。
21 附加箍筋和吊筋示例图（4）当在梁上集中标注的内容（某一项或某几项)不适用于某跨或某悬挑部分时，则将其不同数值原位标注在该跨或该悬挑部位。
（五）板平法施工图【2007年试题】1、柱平法施工图可采用［］方式表示。
A．列表注写或截面注写B．列表注写或平面注写C．平面注写或截面注写D．集中注写或原位注写2、以下属于梁平法原位标注的内容是［］。
A．梁的截面尺寸B．梁箍筋C．梁上部通长筋D．梁下部纵筋（三）钢筋中心线长度计算1、钢筋弯钩度量差值的计算弯钩圆弧段中心线长减去圆弧段沿外皮或内皮直线度量长度，等于该弯钩外皮（外包）或内皮（内包)直线度量差值。
弯钩圆弧段中心线长＝圆弧段外皮或内皮直线度量长度＋弯钩外皮或内皮度量差值度量差值可能为正也可能为负。
（1）90o钢筋弯钩度量差值计算90o弯钩中心线圆弧长（下料长）mn＝（R＋0。
5d）×2×π÷4＝1.571R＋0.786d 90o弯钩外皮（包）线度量长＝AC＋BC＝（R＋d）×290o弯钩内皮（包）线度量长＝ac＋bc＝2R90o弯钩外皮(包）度量差值＝90o弯钩中心线圆弧长－90o弯钩外皮（包）线度量长＝1。
571R＋0.786d－(R＋d）×2＝－（0。
429R＋1。
214d)90o弯钩内皮（包)度量差值＝90o弯钩中心线圆弧长－90o弯钩内皮(包）线度量长＝1。
571R＋0。
786d－2R＝－（0。
429R－0.786d）R＝2.5d时,箍筋90o弯钩内皮（包）度量差值＝－(0。
429R－0.786d）＝－（0。
429×2。
5d－0。
786d)＝－0。
287d纵向钢筋d≤25mm,R＝4d时纵向钢筋90o弯钩外皮（包）度量差值＝－(0.429R＋1。
214d)＝－（0。
429×4d＋1.214d）＝－2。
93d纵向钢筋d＞25mm，R＝6d时纵向钢筋90o弯钩外皮（包）度量差值＝－（0.429R＋1。
214d）＝－（0.429×6d＋1.214d）＝－3。
788d（2）135o钢筋弯钩度量差值计算135o钢筋弯钩内皮度量差值＝135o弯钩中心线圆弧mn－135o弯钩内皮水平度量长0a＝[3／8（R＋0.5d）×2π］－R＝1.357R＋1。
178d2、圆钢筋末端弯钩增加长度当R＝1。
25d，弯钩末端直线段长Lp=3d时（1）180 o弯钩增加值Lz＝180 o弯钩外皮度量差值＋平直段长度＝（180 o弯钩中心线圆弧长－180 o弯钩外皮水平度量长）＋Lp＝［(R＋0。
5d）×2π×0。
5－（R＋d）］＋3d＝［（1。
25d＋0.5d)×3。
142－(1。
25d＋d)]＋3d＝3。
25d＋3d＝6.25d(2）90o钢筋弯钩增加值Lz＝90 o弯钩外皮度量差值＋平直段长度＝（90o弯钩中心线圆弧长－90 o弯钩外皮水平度量长）＋Lp＝[1。
571R＋0.786d－（R＋d）]＋3d＝［1.571×1。
25d＋0。
786d－(1.25d＋d）］＋3d＝0.499d＋3d＝3.5d（3）135o钢筋弯钩增加值Lz＝135o弯钩外皮度量差值＋平直段长度＝（135o中心线圆弧长－135o弯钩外皮水平度量长）＋Lp＝[3／8（R＋0.5d）×2π－（R＋d）］＋3d＝（1。
357R＋0。
178d）＋3d＝(1.357×1。
25d＋0.178d）＋3d＝1。
87d＋3d＝4。
9d3、纵向钢筋设计中心线长度钢筋种类设计中心线长度(下料长度)带弯钩直钢筋构件长度－保护层厚度＋弯钩度量差值＋末端平直长度弯起钢筋构件长度－保护层厚度＋弯钩度量差值＋末端平直长度＋弯起部分增加长度弯折钢筋（或直角筋）钢筋平直段外皮度量长＋弯折段外皮度量长－弯折（90o）外皮度量差值(平法框架主筋：d≤25mm，R＝4d，弯折度量差2。
93d；d＞25mm，R＝6d，弯折度量差3。
79d）（弯折外皮度量长度：框架梁端15d 柱顶12d）钢筋重量/米=0。
006165×d2（kg/m) d—-—钢筋直径mm（1）弯起钢筋弯起部分增加长度按以下规定计算:弯起角度α300450600增加长度△L 0．268ｈ00．414ｈ00．575ｈ0ｈ0＝弯起部分截面高度－2×保护层厚度Ⅰ级钢筋弯钩末端平直长度表弯钩类型末端平直长度直弯钩（900）3d斜弯钩（1350）3d半圆弯钩（1800）3d非抗震箍筋5d抗震箍筋75mm或10d取大值4、箍筋计算当箍筋R＝2。
