人工湿地的分类及结构

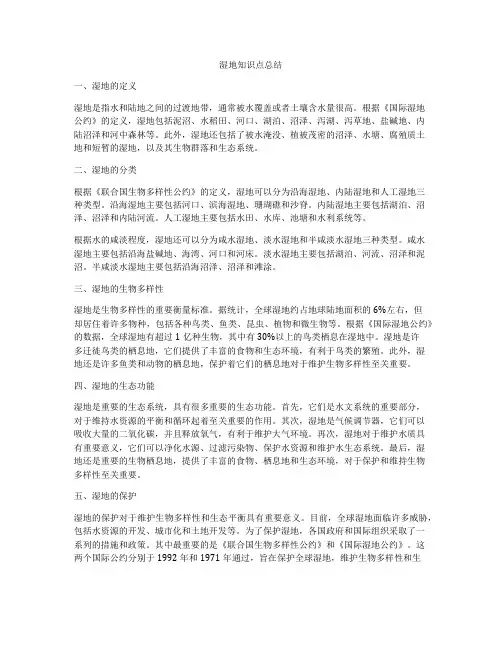

湿地知识点总结
湿地知识点总结一、湿地的定义湿地是指水和陆地之间的过渡地带，通常被水覆盖或者土壤含水量很高。
根据《国际湿地公约》的定义，湿地包括泥沼、水稻田、河口、湖泊、沼泽、泻湖、泻草地、盐碱地、内陆沼泽和河中森林等。
此外，湿地还包括了被水淹没、植被茂密的沼泽、水塘、腐殖质土地和短暂的湿地，以及其生物群落和生态系统。
二、湿地的分类根据《联合国生物多样性公约》的定义，湿地可以分为沿海湿地、内陆湿地和人工湿地三种类型。
沿海湿地主要包括河口、滨海湿地、珊瑚礁和沙脊。
内陆湿地主要包括湖泊、沼泽、沼泽和内陆河流。
人工湿地主要包括水田、水库、池塘和水利系统等。
根据水的咸淡程度，湿地还可以分为咸水湿地、淡水湿地和半咸淡水湿地三种类型。
咸水湿地主要包括沿海盐碱地、海湾、河口和河床。
淡水湿地主要包括湖泊、河流、沼泽和泥沼。
半咸淡水湿地主要包括沿海沼泽、沼泽和滩涂。
三、湿地的生物多样性湿地是生物多样性的重要衡量标准。
据统计，全球湿地约占地球陆地面积的6%左右，但却居住着许多物种，包括各种鸟类、鱼类、昆虫、植物和微生物等。
根据《国际湿地公约》的数据，全球湿地有超过1亿种生物，其中有30%以上的鸟类栖息在湿地中。
湿地是许多迁徙鸟类的栖息地，它们提供了丰富的食物和生态环境，有利于鸟类的繁殖。
此外，湿地还是许多鱼类和动物的栖息地，保护着它们的栖息地对于维护生物多样性至关重要。
四、湿地的生态功能湿地是重要的生态系统，具有很多重要的生态功能。
首先，它们是水文系统的重要部分，对于维持水资源的平衡和循环起着至关重要的作用。
其次，湿地是气候调节器，它们可以吸收大量的二氧化碳，并且释放氧气，有利于维护大气环境。
再次，湿地对于维护水质具有重要意义，它们可以净化水源、过滤污染物、保护水资源和维护水生态系统。
最后，湿地还是重要的生物栖息地，提供了丰富的食物、栖息地和生态环境，对于保护和维持生物多样性至关重要。
五、湿地的保护湿地的保护对于维护生物多样性和生态平衡具有重要意义。
人工湿地分类
人工湿地设计1、人工湿地技术人工湿地是由人工建造和控制运行的与沼泽地类似的地面，主要利用土壤、人工介质、 植物、微生物的物理、化学、生物三重协同作用，对污水进行处理的技术。
其作用机理包括 吸附、滞留、过滤、氧化还原、沉淀、微生物分解、转化、植物遮蔽、残留物积累、蒸腾水 分和养分吸收及各类动物的作用吸收养分。
人工湿地对有机污染物有较强的降解能力。
废水中的不溶性有机物通过湿地的沉淀、过 滤作用，可以很快地被截留进而被微生物利用；废水中可溶性有机物则可通过植物根系生物 膜的吸附、吸收及生物代谢降解过程而被分解去除。
随着处理过程的不断进行，湿地床中的 微生物也繁殖生长，通过对湿地床填料的定期更换及对湿地植物的收割而将新生的有机体从 系统中去除。
人工湿地系统的出水质量好，可使污水资源化，实现中水回用于绿化，种植具 景观价值的湿生植物可改善生态住宅小区的景观状况。
人工湿地由五部分组成：A、具有各种透水性的基质，如土壤、砂、砾石； B、适于在饱和水和厌氧基质中生长的植物，如芦苇、美人蕉、旱伞草、菖蒲等； C、水体(在基质表面上或下流动的水)； D、好氧或厌氧微生物种群和微型动物。
人工湿地组成1其中湿地植物在湿地系统中具有三个间接的重要作用： A、显著增加微生物的附着(植物的根、茎、叶)； B、湿地植物可将大气氧传输至根部，使根在厌氧环境中生长； C、增加或稳定土壤的透水性。
一般人工湿地系统都具有如下特点： A、建造和运行费用便宜； B、易于维护，技术含量低； C、可进行有效可靠的废水处理； D、可缓冲对水力和污染负荷的冲击； E、可产生效益，如水产、畜产、造纸原料、建材、绿化、野生动植物栖息、娱乐和教 育。
人工湿地的污染物净化过程涉及物理、化学和生物多方面的综合作用，净化主要经过以 下几个途径：A、过滤、截留去除颗粒物：除去含有 C、N、P 的有机及无机颗粒物和悬浮固体； B、通过湿地介质的吸附、络合和离子交换等作用去除磷和金属离子； C、通过湿地微生物的作用（氧化—还原反应、吸收降解），降解有机污染物，并去除 水体中的氮； D、通过植物生长吸收去除水体中的氮磷，富集金属离子。
人工湿地类型
人工湿地类型按照进出水布水的方式的不同，一般将人工湿地分为表面流人工湿地（FWS）与潜流人工湿地（SFS）[2]。
(1)表流人工湿地（FWS）表面流人工湿地基本特征主要是污水在土的上层流动，水面与空气直接接触。
部分物质被阻挡截留，大部分的有机物是由生物的生物膜降解去除。
研究表明，这种类型的人工湿地比较适合处理污染物浓度不太高的污水。
表面流人工湿地对各类污染物的去除率都较好，效果比较稳定。
此外，污水中的营养元素以及被分解的有机污染物为植物与微生物的生长提供了营养物质，增加了物种的丰富度。
表面流人工湿地的设计简单，所需投资少，运行过程的成本低；但负荷低，去污能力也有限。
受自然气候条件的影响大，占地面积大,污水直接暴露地表会产生臭味[3]。
(2)潜流人工湿地（SFS）潜流人工湿地的进水方式是由上而下进水，污水均匀进入填料床底部，在湿地内部进行反应，反应过后的出水经过出水管排出[4]。
所以潜流湿地系统可以充分利用到植物根系以及富集在基质表面的生物膜。
根据水流向的不同，潜流人工湿地又能分为两种：水平潜流与垂直潜流。
垂直潜流人工湿地系统的水在填料床间基本呈从上到下的垂直流动方式，水流流过填料后均匀分布在出水端底部，而后排被出系统。
对COD、TN 的去除率比水平人工湿地要高，而且抗负荷冲击能力强，投资成本少、运行费也用低。
但是相对于水平潜流人工湿地，垂直潜流人工湿地去除有机物的能力不好，而且垂直潜流人工湿地设备要求高，运行流程复杂。
总的来说，潜流人工湿地受气候影响比较小，建造的成本较高，基质也很容易堵塞，从而造成表面上水流停滞，对系统的长期运行并不利[5]。
(3)潮汐流人工湿地潮汐流人工湿地是由英国伯明翰大学所提出的，其原理是利用运行过程中床体先饱与后排干的过程，将新鲜的空气带入填料中。
从而达到提高湿地填料中的氧传输量以及氧利用率的目的[6-7]。
当水被排出湿地的时候，残留的有机污染物此时急需消耗大量的氧，由于水的排空，空气中的氧被微生物利用进而提供了其溶解氧的来源。
人工湿地解析ppt课件
➢ 降解主体： 兼性细菌；厌氧细菌；好氧细菌
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
（3）氮的去除
➢ 去除途径：
植物吸收及其收获而去除 有机基质的吸附和阳离子交换作用 氨的挥发 硝化－反硝化作用
➢ 除磷填料最近研究进展： 矿物填料： 方解石；页岩；赭石；风钢渣等 新问题：出水pH上升；有其它物质溶出 饮用水处理剩余物： --出水pH稳定；无其它物质溶出；符合循环经济的 观点
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
1.概述 湿地系统的概念
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
人工湿地的分类
（Ⅰ）自由水面人工湿地
（Ⅱ）潜流型人工湿地
水平潜流 垂直流 复合流
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
（Ⅰ）自由水面人工湿地
自由水面人工湿地系统示意图
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
说明 微生物和植物体内
主要存在形式 唯一可被微生物和利用

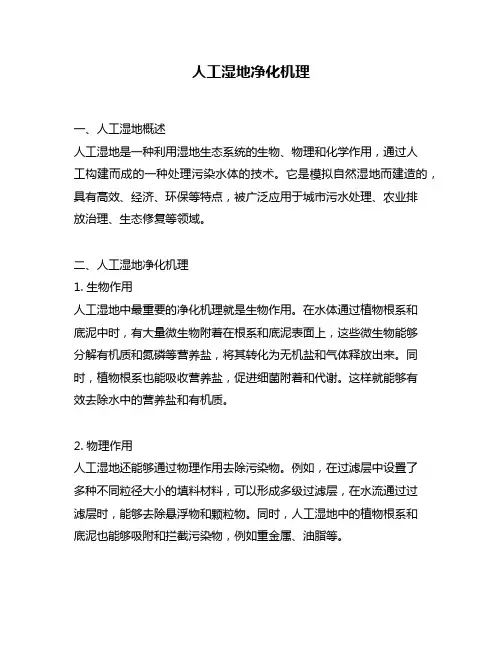

人工湿地净化机理
人工湿地净化机理一、人工湿地概述人工湿地是一种利用湿地生态系统的生物、物理和化学作用，通过人工构建而成的一种处理污染水体的技术。
它是模拟自然湿地而建造的，具有高效、经济、环保等特点，被广泛应用于城市污水处理、农业排放治理、生态修复等领域。
二、人工湿地净化机理1. 生物作用人工湿地中最重要的净化机理就是生物作用。
在水体通过植物根系和底泥中时，有大量微生物附着在根系和底泥表面上，这些微生物能够分解有机质和氮磷等营养盐，将其转化为无机盐和气体释放出来。
同时，植物根系也能吸收营养盐，促进细菌附着和代谢。
这样就能够有效去除水中的营养盐和有机质。
2. 物理作用人工湿地还能够通过物理作用去除污染物。
例如，在过滤层中设置了多种不同粒径大小的填料材料，可以形成多级过滤层，在水流通过过滤层时，能够去除悬浮物和颗粒物。
同时，人工湿地中的植物根系和底泥也能够吸附和拦截污染物，例如重金属、油脂等。
3. 化学作用人工湿地中的化学作用主要是指氧化还原反应。
在缺氧条件下，还原态的铁、锰等离子能够与污染物发生氧化反应，使其转化为较为稳定的无害物质。
同时，在人工湿地中添加一些化学剂，例如硫酸铁等，也能够有效去除水体中的磷。
三、人工湿地的分类1. 表面流式人工湿地：即水从上到下流动的人工湿地。
这种类型的人工湿地适用于处理低浓度污染水体。
2. 底部流式人工湿地：即水从下到上流动的人工湿地。
这种类型的人工湿地适用于处理高浓度污染水体。
3. 侧向流式人工湿地：即水从侧面进入，在填料层内进行处理后再排出。
这种类型的人工湿地适用于处理高浓度污染水体。
四、人工湿地的应用1. 城市污水处理：人工湿地可以作为城市污水处理的一种技术手段，通过生物、物理和化学作用去除污染物，使得污水达到排放标准。
2. 农业排放治理：农业生产中的养殖废水和农药残留等都会对周围环境造成污染，利用人工湿地技术能够有效去除这些污染物。
3. 生态修复：在城市化进程中，许多湿地被填埋或者破坏。
人工湿地科普知识
人工湿地科普知识1. 人工湿地的定义和作用1.1 人工湿地的定义人工湿地是指人为建造或修复的湿地区域，通过模拟自然湿地的生物、生态和水文过程，利用湿地植物和微生物去除水中污染物质，提供生态系统服务。
1.2 人工湿地的作用1.水质净化: 人工湿地可以去除水中的污染物质，如悬浮物、营养物质和重金属，从而改善水质。
2.洪水防治: 人工湿地可以起到储水和缓冲洪峰的作用，减少洪水的冲击力。
3.生物多样性保护: 人工湿地提供了适宜的生境条件，可以吸引和滋养各种野生动植物，增加生物多样性。
4.改善生态环境: 人工湿地可以改善空气质量，吸收有害气体和减少噪音。
5.旅游休闲: 人工湿地是一个理想的观光和休闲场所，可以增加城市的绿地和美丽景观。
2. 人工湿地的分类2.1 基于水文特征分类1.自由水面湿地: 如湖泊、池塘等，主要用于水质净化和生态修复。
2.流态湿地: 如人工溪流、人工湿地等，主要用于水质净化和洪水防治。
3.浸润湿地: 如人工湿地过滤系统等，主要用于水质净化。
2.2 基于湿地植被分类1.浅水湿地: 如浅水湖泊和沼泽，植被主要由浮游植物和浅水植物组成。
2.河岸湿地: 如河流的沿岸湿地，植被主要由河岸植物组成。
3.漆黑湿地: 如氧化性漆黑湿地，植被主要为湿地种植物。
4.泥炭湿地: 如泥炭沼泽，植被主要由泥炭形成的乔木和灌木组成。
3. 人工湿地的建设和管理3.1 人工湿地的建设步骤1.选址和准备: 根据周围环境和用途，选择合适的地点并进行前期准备工作。
2.设计和建造: 根据水文特征和湿地类型，进行设计和建造工作。
3.植被的筛选和种植: 选择适宜的湿地植被，进行种植和养护。
4.水质监测和管理: 定期监测水质，根据监测结果进行管理和调整。
3.2 人工湿地的管理和维护1.水位管理: 根据季节和需求，合理控制水位，保持湿地生态平衡。
2.植被管理: 定期修剪和更新湿地植被，保持生物多样性和景观效果。
3.废物处理: 处理湿地中的废物，避免对水质和生态环境的损害。
人工湿地系统污水处理研究进展
人工湿地污水处理系统的研究摘要人工湿地作为一种新型的污水处理系统，具有众多的优点。
分析了人工湿地的特点及运行机理，总结了人工湿地系统在污水处理中应用的发展历史，结合有关工程实例对该工艺的经济实用性作了分析，对人工湿地污水处理系统在我国的应用及前景做了展望。
关键词：人工湿地污水处理系统1、人工湿地污水处理系统概述1.1定义人工湿地是为了人类的利用和利益，通过模拟自然湿地，人为设计与建造的由基质、植物、微生物和水体组成的复合体，利用生态系统中基质-水生植物-微生物的物理、化学和生物的三重协同作用来实现对污水的净化。
1.2人工湿地系统的组成人工湿地主要由三部分组成植物、微生物、填料。
1.2.1植物如芦苇，风车草等。
水生植物可以直接吸收污水中的有机物作为其生长的营养物质，也可以吸附、富集一些有毒的重金属。
植物可以将空气中的氧气输送到根区，造成厌氧环境中根区微环境局部有氧的状态，为床体中好氧和厌氧微生物提供良好的环境。
根系在基质中的生长可以起到维持水力传输的作用。
植物的叶茎根系扩大了微生物的附着场所，促进了生物膜的发展。
1.2.2微生物种群微生物在湿地对污水中污染物的生物降解过程中起到了重要的作用。
废水流入湿地后，固体悬浮物和颗粒有机物被湿地基质及植物根系阻拦截留，有机物被生物膜吸附后通过微生物的呼吸作用去除。
1.2.3基质填料如土壤、砂子、砾石。
湿地床中的基质是微生物生长的空间和场所，是湿地水生植物的载体，根据湿地设计结构类型的不同，污水在床体的基质缝隙潜流型或在床体表面表面流型流动，污水中不溶性有机物通过沉淀、基质过滤等物理作用，可以很快地被截留进而被微生物降解可溶性有机物则可通过植物根系和基质上生物膜的吸附、吸收及微生物呼吸代谢被除去。
1.3人工湿地系统的分类1.3.1表层流人工湿地(SurfaceFlowConstructedWetland）表层流人工湿地在外貌和功能上都与自然湿地最为相似，一般有一个或几个填料床组成，床底填有基质并有防漏层阻止废水渗入地下而污染地下水；废水在土壤的上层水平流动，废水经常同表层水混合在湿地内流动，持续时间一般为10天；固态悬浮物被填料及根系阻挡截留通过湿地而沉淀，同时微生物也附着在填料或植物的根茎叶上发挥生物降解作用。
人工湿地的发展、分类及机理
人工湿地1人工湿地概念及其发展一、人工湿地的概念人工湿地是人们有目的地建立一种与天然湿地相似的人工生态系统，水特征为水饱和或淹水状态，植物是具有耐湿或水生植物，土为水成土。
人工湿地有狭义和广义两种概念。
根据《湿地公约》，广义的人工湿地包括：①养殖池塘；②池塘：小水塘、灌溉池塘，面积<8hm2；③灌溉土地：灌渠、水稻田；④季节性泛滥的农田：湿草地、牧场；⑤盐业用地：盐生洼地、盐田等；⑥蓄水用地：水库、水坝、库区、河堰，面积>8hm2；⑦低洼地：泥土、砖块、砾石等洼地、矿区池塘；⑧废水处理区：沉淀池、氧化塘等；⑨运河、水沟等。
狭义的人工湿地是指用于降解污染物的人工湿地。
本文设计的湿地为此类湿地。
狭义的人工湿地依据不同的分类方式和理解角度，所产生的人工湿地概念也不尽相同。
功能上概念：人工湿地是依据土地处理系统级水生植物处理污水的原理，由人工建立的具有湿地性质的污水处理生态系统。
结构组成上概念：人工湿地是由独特的土壤（基质）和生长在其上的耐湿或水生植物组成，是一个有人为参与的基质—植物—微生物的生态系统。
净化机理上概念：人工湿地利用基质—植物—微生物间的物理、化学和生物三重协同作用，通过过滤、吸附、沉淀、离子交换、植物吸收和微生物分解实现对污水的净化。
二、人工湿地的发展最早的人工湿地是1903年建在英国约克郡Earby的湿地系统，该系统一直持续运行到1992年，但这只是人工湿地的雏形。
1953年德国的Dr. Kathe Seidel 在其研究工作中发现芦苇能去除大量有机和无机物，随着这一现象的发现，在60 年代中期，Dr. Seidel与Dr. Kichuth合作并由Dr. Kichuth 开发了“根区法”（RZM）——在水平潜流湿地中种植芦苇，降解有机物，通过硝化反硝化去除氮，通过沉淀作用去除磷。
“根区法”理论的提出，标志着人工湿地污水处理机理的初步萌芽。
与此同时，出现了“厌氧微生物和芦苇处理污水”复合系统，由美国的国家空间技术实验室研究开发。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人工湿地的分类及结构
目录
1人工湿地的定义 (1)
2 人工湿地的分类及结构 (1)
2.1按湿地植物种类 (1)
2.2按湿地功能定位和用途 (2)
2.2.1 水质处理型人工湿地 (2)
2.2.2 生境支持型人工湿地 (3)
2.2.3 景观游憩型人工湿地 (3)
2.2.4 雨洪调蓄型人工湿地 (4)
2.3按水的流动状态 (4)
2.3.1 表面流湿地 (4)
2.3.2 水平潜流湿地 (5)
2.3.3 垂直潜流湿地 (6)
人工湿地的分类及结构
1人工湿地的定义
湿地是一种具有多功能的生态系统，被誉为“地球之肾”，具有保持水源、净化水质、蓄洪防早、调节气候和维护生物多样性等重要作用。
《湿地公约》将其定义为：不问其为天然或人工长久或暂时性的沼泽地、泥炭地水域地带，静止或流动的淡水、半咸水、咸水体，包括低潮时水深不超过6 m的水域。
自然湿地和人工湿地是自然界中常见的两类湿地。
美国湿地专家博士Hammer等将人工湿地定义为：“一个为了人类利用和利益，通过模拟自然湿地，人为设计与建造的由饱和基质、挺水与沉水植被、动物和水体组成的复合体”。
具体地，人工湿地就是通过模拟天然湿地的结构与功能，选择适宜的地理位置、地形，根据人们的需要人工建造和监督控制的湿地。
因此，人工湿地的概念有广义和狭义之分。
广义的人工湿地是指人类为满足生产、生活、防灾、污水处理等目的人工修的湿地（如塘坝、鱼塘、水景、稻田、水库、潜流湿地等）。
它以人类利益为主要目标，以社会服务为主要功能，不仅可以用于污水处理，还可以用于营造景观、恢复自然湿地等，因此可称为“功能性人工湿地”。
其中，主要用于实现水质改善功能的人工湿地，可以称为水净化人工湿地。
它可以分为水生植物系统（包括浮水植物系统、沉水植物系统、挺水植物系统）和湿生（耐湿）植物系统。
本文所指的人工湿地是狭义的人工湿地，即人工湿地污水处理系统。
人工湿地污水处理系统是人工建造的、可控制的和人工化的湿地系统，其设计和建造是通过对湿地自然生态系统中的物理、化学和生物作用的优化组合来进行污水处理。
人工湿地对水的净化是填料、植物和微生物共同作用的结果。
2 人工湿地的分类及结构
2.1 按湿地植物种类
按照不同的分类方式，人工湿地可分为不同种类。
如按湿地植物种类可分为
挺水植物人工湿地系统、浮生植物人工湿地系统和沉水植物人工湿地系统。
图2-1 按湿地植物种类分
2.2 按湿地功能定位和用途
若按湿地的功能定位和用途，人工湿地又可分为水质处理型湿地、生境支持型湿地、景观游憩型湿地及雨洪调蓄型几种类型。
2.2.1 水质处理型人工湿地
水质处理型人工湿地是适用于处理农村生活污水、农田退水和地表径流等的人工湿地。
该类型小微湿地选取特殊的填料作为基质，并采用针对性的结构设计，为水质处理型植物及微生物创造良好的生长条件，从而使其可以极大地发挥湿地的生物净化能力，使水中的有机物、氮、磷、重金属和一些有毒有害物质沉淀、降解或进入生物循环链，实现污水的低成本生态处理。
图2-2 水质处理型人工湿地
因湿地处于水陆系统的过渡地带，湿地中动植物的性质、结构兼有两种系统的部分特征，具有丰富的生物多样性。
生境支持型人工湿地的营造主要通过对湿地中水源、地形、土壤、动植物因子的设计，以期为当地的动植物提供适宜的生境。
生境支持型小微湿地适用于人为活动较少，生物多样性较丰富的区域。
图2-3 生境支持型人工湿地
2.2.3 景观游憩型人工湿地
景观游憩型人工湿地的建设侧重于为当地居民提供游玩嬉戏的场所，适用于人口较为集中、景观需求较高的区域。
景观游憩型小微湿地在实现生境支持、水质净化、雨洪调蓄等湿地功能的同时融合人文景观，具有生态、科学、教育以及历史文化等多重价值。
图2-4 景观游憩型人工湿地
雨洪调蓄型人工湿地主要突出小微湿地吸收和存储洪水、调节小环境水位的作用。
雨洪调蓄型小微湿地的构建可结合湿地景观及湿地净化功能，设计为多功能调蓄池，即平时可发挥正常的水体净化、休闲娱乐等功能，在暴雨发生时着重发挥调蓄功能，实现土地资源的多功能利用。
图2-5 雨洪调蓄型人工湿地
2.3 按水的流动状态
在污水处理领域，按照系统布水方式及污水在系统中的流动方式，也可将人工湿地分为表面流人工湿地、水平潜流人工湿地、垂直潜流人工湿地三种类型。
不同类型的人工湿地污水处理系统具有不同的技术特征和适应性，其水质净化效果亦有差异。
2.3.1 表面流湿地
表面流人工湿地：具有自由水面，所以也称自由水面人工湿地。
其与自然湿地相类似，采用表面布水的设计方式，水面暴露于大气，水位通常较浅（一般为0.1 m~0.6 m）；污水经布水渠进入湿地床体，污水在整个人工湿地的表层水平推流式流动，通过湿地植物、基质及内部微生物间物理、化学、生物的综合作用得到净化，然后，水流至湿地末端而流出，完成整个污水净化过程。
图2-6 表面流人工湿地机构示意图
由于与大气具有广阔的接触面积，使得表面流湿地系统氧气供应充足，对悬浮物、有机物的去除效果较好；但对氮、憐的去除率相对较低。
表面流人工湿地具有投资低，运行管理简便等优点，同时有水力负荷低、占地面积大、夏季蚊绳滋生、易受气候条件影响等缺点。
该系统多见于北美地区，一般应用于江河湖泊的水质净化及生态修复。
图2-7 表面流人工湿地构建意向图
2.3.2 水平潜流湿地
水平潜流人工湿地：一般由土壤和各种填料组成的基质层、表层种植的湿地植物及其深入基质层的发达根系构成的根区微生物组成。
底部一般设有隔水层，用于将系统底部与地表分开，防止污水渗入地下；且系统纵向有一定的坡度保证污水顺畅流过。
污水一般由沿湿地床构建的布水沟（内置填料）或布水管进入湿地系统内，沿基质层下部形成潜流并呈水平渗滤推进，通过基质表层的生物膜、丰富的植物根系及基质的截留等作用得到净化，然后，从系统末端集水管流出。
为节约湿地面积可设计为多层潜流方式，在出水端填料层不同高度处设置出水管，
从而达到控制、调节系统内水位的目的。
图2-8 水平潜流人工湿地结构示意图
与表面流人工湿地相比，由于水平潜流人工湿地中基质填料的作用得到了充分的发挥，故系统、、及重金属等污染物去除效果较好，该系统还具有保温性良好，水力负荷高，运行效果受气候条件影响小、卫生条件较好等特点，但其存在投资较高、管理相对复杂、且对氮、磷去除效果欠佳等缺点。
水平潜流人工湿地常见于英、德、丹麦等欧洲国家，目前己广泛应用于石油化工、造纸、制革、钢铁、制药等工业废水及生活污水处理领域。
图2-9 水平潜流人工湿地构建意向图
2.3.3 垂直潜流湿地
垂直潜流人工湿地：是在水平潜流人工湿地基础上改进的一种工艺，兼具水平潜流湿地和土地渗滤处理系统的特征。
污水经地表布水装置，垂直下行渗流入床体底部，通过系统地表与地下渗滤过程中发生的物理、化学和生物反应得到净化，最后经底部集水管或集水沟流出。
垂直潜流湿地通常采用间歇进水，氧通过
空气自由扩散与植物根茎运输进入湿地内部，使整个系统处于不饱和状态或半饱和状态，故该系统硝化能力强，氮去除效果较好。
图2-10 下行垂直流人工湿地结构示意图
图2-11 上行垂直流人工湿地结构示意图
同样，垂直潜流人工湿地具有水力负荷较大，占地面积相对较小的优点，存在施工要求高、操控复杂、有机物去除能力欠佳、易发生堵塞及蚊幡滋生等问题，目前主要用于富营养水体、景观水体处理，不如水平潜流湿地应用广泛。
图2-12垂直流人工湿地构建意向图。
