虚拟局域网
虚拟局域网配置
用于提供汇聚链路的端口，称为汇聚端口。由于汇聚链路承载了所有VLAN的通讯流量，因此要求只有通讯速度在100Mbps或以上的端口，才能作用途就分为了访问连接端口（Access Link）和汇聚连接（Trunk Link）端口两种。访问连接端口通常用于连接客户PC机，以提供网络接入服务。该种端口只属于某一个VLAN，并且仅向该VLAN发送或接收数据帧。端口所属的VLAN通常也称作native vlan。汇聚连接端口属于所有VLAN共有，承载所有VLAN在交换机间的通讯流量。
3.5 VLAN的配置方法
在进行VLAN配置时，首先应根据应用需求，规划设计好网络拓扑结构，并进行VLAN划分和IP地址分配规划，最后才开始着手VLAN的配置和调试。
3.5.1 创建VTP管理域 1．VTP简介 VTP是VLAN Trunking Protocol的缩写，称为VLAN链路聚集协议，它是一个在建立了汇聚链路的交换机之间同步和传递VLAN配置信息的协议，以在同一个VTP域中维持VLAN配置的一致性。在同一个VTP域中的交换机，可通过VTP协议来互相学习VTP信息。VTP协议对于运行ISL或IEEE802.1Q封装协议的汇聚链路也都适用。 在创建VLAN之前，应先定义VTP管理域，VTP消息能在同一个VTP管理域内，同步和传递VLAN配置信息。另外，利用VTP协议，还能实现从汇聚链路中，裁剪掉不需要的VLAN流量。
增加网络的安全性。由于默认情况下，VLAN间是相互隔离的，不能直接通讯，对于保密性要求较高的部门，比如财务处，可将其划分在一个VLAN中，这样，其他VLAN中的用户，将不能访问该VLAN中的主机，从而起到了隔离作用，并提高了VLAN中用户的安全性。VLAN间的通讯，可通过应用VLAN的访问控制列表，来实现VLAN间的安全通讯。
虚拟局域网搭建
虚拟局域网搭建一、什么是虚拟局域网虚拟局域网（VLAN）是一种将一个物理局域网（LAN）在逻辑上划分成多个独立的广播域的技术。
通过将网络设备划分到不同的VLAN 中，可以实现不同 VLAN 之间的隔离，从而提高网络的安全性和性能。
每个 VLAN 就像是一个独立的局域网，不同 VLAN 之间的设备需要通过路由器或三层交换机进行通信。
二、虚拟局域网的优势1、提高网络安全性通过将不同部门或用户划分到不同的 VLAN 中，可以有效地限制广播域的范围，减少网络中的广播流量，从而降低了网络攻击的风险。
同时，不同 VLAN 之间的通信需要经过路由器或三层交换机的过滤，进一步增强了网络的安全性。
2、提高网络性能由于广播域的缩小，网络中的广播流量减少，从而降低了网络拥塞的可能性，提高了网络的性能。
此外，VLAN 还可以将不同类型的流量划分到不同的 VLAN 中，便于进行流量管理和优先级控制，进一步优化网络性能。
3、增强网络灵活性当企业或组织的网络结构发生变化时，如部门的调整、人员的变动等，只需要对 VLAN 的配置进行相应的修改，而无需重新布线或更改网络拓扑结构，大大增强了网络的灵活性和可扩展性。
三、虚拟局域网搭建的准备工作在搭建虚拟局域网之前，需要进行以下准备工作：1、确定 VLAN 的划分方案根据企业或组织的部门结构、业务需求和安全策略，确定 VLAN 的划分方案。
例如，可以将不同的部门划分到不同的 VLAN 中，或者将不同类型的业务划分到不同的 VLAN 中。
2、选择合适的网络设备搭建虚拟局域网需要支持 VLAN 功能的网络设备，如二层交换机、三层交换机或路由器。
在选择网络设备时，需要考虑设备的性能、端口数量、VLAN 支持能力等因素。
3、规划 IP 地址为每个 VLAN 规划独立的 IP 地址段，确保不同 VLAN 之间的 IP 地址不冲突。
同时，还需要为连接不同 VLAN 的路由器或三层交换机的接口分配 IP 地址。
虚拟局域网的名词解释
虚拟局域网的名词解释虚拟局域网（Virtual Local Area Network，简称VLAN）是一种将不同物理位置上的计算机、网络设备和服务器组合到逻辑上的一个网络的技术。
虚拟局域网的概念最早由美国思科公司提出，并在计算机网络领域得到广泛应用。
虚拟局域网可以将位于不同地点的计算机和网络设备连接在一起，使它们能够像位于同一局域网内的设备一样相互通信。
通过虚拟局域网技术，可以实现更高效的网络管理和资源共享，同时降低网络设备的成本和复杂性。
虚拟局域网通过逻辑上将设备分组，形成一个或多个虚拟局域网。
这些虚拟局域网之间相互隔离，不同虚拟局域网之间的通信需要经过路由器或三层交换机进行，保护了每个虚拟局域网的安全性和隐私。
在虚拟局域网中，可以根据不同的需求和要求对网络进行更加灵活的配置。
管理员可以根据不同用户或者设备的网络权限，将其分配到不同的虚拟局域网中，实现不同级别的访问控制和安全策略。
虚拟局域网的实现依赖于交换机和路由器的支持。
交换机是虚拟局域网的核心设备，负责将数据包转发到相应的虚拟局域网中。
路由器则负责不同虚拟局域网之间的通信，确保数据的正确传输。
虚拟局域网的应用场景非常广泛。
在企业内部，可以根据不同部门的需求，将其分配到不同的虚拟局域网中，实现更好的资源管理和访问控制。
在学校或者大型机构中，可以将不同班级或者部门的计算机连接到不同的虚拟局域网中，提高网络效率和安全性。
在数据中心中，可以通过虚拟局域网技术将不同服务器和存储设备连接到不同的虚拟局域网中，实现资源的合理利用和高效管理。
虚拟局域网的发展趋势也在不断演进。
随着云计算和大数据的快速发展，虚拟局域网已经成为实现高效、安全和可扩展网络架构的重要组成部分。
未来，虚拟局域网将更加智能化，能够根据用户的行为和需求，自动进行网络配置和优化，提升网络性能和用户体验。
总之，虚拟局域网是一种将不同地点上的计算机和网络设备组合到逻辑上的网络的技术。
通过虚拟局域网，可以实现更高效的网络管理和资源共享，提高网络的安全性和可扩展性。
虚拟局域网的特点及应用
虚拟局域网的特点及应用虚拟局域网（Virtual Local Area Network，VLAN）是一种通过逻辑手段将多个不同物理局域网（LAN）划分为多个虚拟网段的技术。
通过虚拟局域网，可以实现对网络流量的隔离和控制，提高网络的安全性和性能。
以下是虚拟局域网的特点及应用。
一、特点：1. 隔离性：虚拟局域网将物理局域网划分为多个虚拟网段，可以隔离不同部门、不同安全级别或不同业务的数据流量，提高网络的隔离性和安全性。
2. 灵活性：通过虚拟局域网，可以根据需求动态调整网络的划分，实现网络资源的灵活调度和部署。
3. 扩展性：虚拟局域网可以跨越多个交换机，支持大规模网络的扩展，满足不同规模企业的需求。
4. 安全性：虚拟局域网可以实现对网络流量的访问控制和隔离，保护敏感数据和重要服务的安全。
5. 性能优化：虚拟局域网可以根据网络流量的特点进行优化，提高网络的性能和响应速度。
二、应用：1. 部门隔离：虚拟局域网可以将不同部门的计算机划分到不同的虚拟网段中，避免部门间的数据流量混杂，保护部门内部的业务和数据。
2. 安全隔离：虚拟局域网可以将不同安全级别的计算机划分到不同的虚拟网段中，通过访问控制列表（ACL）或网络防火墙等安全机制，实现对不同安全级别的流量的隔离和过滤，提高网络的安全性。
3. 弹性扩展：虚拟局域网可以将新增的计算机或设备快速接入到现有网络中，无需对物理拓扑进行调整，实现网络的快速扩容和部署。
4. 跨校区连接：虚拟局域网可以将不同校区的网络通过广域网（WAN）连接到一起，形成一个虚拟的大规模局域网，提供跨校区间的资源共享和通信。
5. 跨平台互联：虚拟局域网可以将不同操作系统或不同类型的设备连接到同一个虚拟网段中，实现跨平台的资源共享和通信，提高管理和维护的便利性。
6. 负载均衡：虚拟局域网可以根据网络流量的特点进行负载均衡，将网络流量均匀分配到不同的物理链路或交换机上，提高网络的负载能力和稳定性。

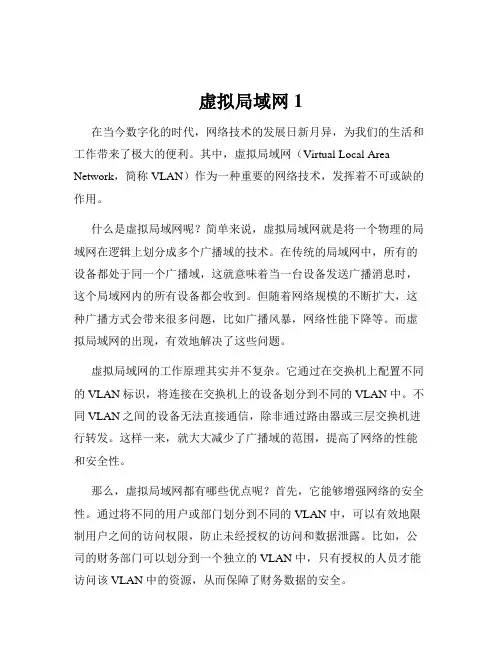

虚拟局域网1
虚拟局域网1在当今数字化的时代，网络技术的发展日新月异，为我们的生活和工作带来了极大的便利。
其中，虚拟局域网（Virtual Local Area Network，简称 VLAN）作为一种重要的网络技术，发挥着不可或缺的作用。
什么是虚拟局域网呢？简单来说，虚拟局域网就是将一个物理的局域网在逻辑上划分成多个广播域的技术。
在传统的局域网中，所有的设备都处于同一个广播域，这就意味着当一台设备发送广播消息时，这个局域网内的所有设备都会收到。
但随着网络规模的不断扩大，这种广播方式会带来很多问题，比如广播风暴，网络性能下降等。
而虚拟局域网的出现，有效地解决了这些问题。
虚拟局域网的工作原理其实并不复杂。
它通过在交换机上配置不同的 VLAN 标识，将连接在交换机上的设备划分到不同的 VLAN 中。
不同 VLAN 之间的设备无法直接通信，除非通过路由器或三层交换机进行转发。
这样一来，就大大减少了广播域的范围，提高了网络的性能和安全性。
那么，虚拟局域网都有哪些优点呢？首先，它能够增强网络的安全性。
通过将不同的用户或部门划分到不同的 VLAN 中，可以有效地限制用户之间的访问权限，防止未经授权的访问和数据泄露。
比如，公司的财务部门可以划分到一个独立的 VLAN 中，只有授权的人员才能访问该 VLAN 中的资源，从而保障了财务数据的安全。
其次，虚拟局域网有助于提高网络的性能。
由于广播域的缩小，网络中的广播流量大大减少，降低了网络拥塞的可能性，提高了数据传输的效率。
特别是在大型网络中，这种性能的提升尤为明显。
再者，虚拟局域网使得网络管理更加灵活和方便。
当需要对网络进行调整或扩展时，只需要在交换机上进行简单的 VLAN 配置，就可以轻松地实现用户或设备的迁移和分组，而无需重新布线或更改物理连接。
在实际应用中，虚拟局域网有着广泛的场景。
比如在企业网络中，可以根据部门、业务功能等因素划分 VLAN，提高网络的安全性和管理效率。
虚拟局域网的组建与应用
虚拟局域网在校园网中的应用
提高网络性能：通过虚拟局域网技术，可以优化校园网的性能，提高网络传输速度和稳定性。 安全隔离：虚拟局域网可以实现不同部门、不同用户之间的安全隔离，保护校园网的信息安全。 资源共享：虚拟局域网可以方便地实现校园网内资源的共享，如文件、打印机等。 远程访问：虚拟局域网技术可以实现校园网内用户远程访问校内资源，方便师生进行学习和研究。
05
虚拟局域网的未来发展
虚拟化技术的趋势
云计算：虚拟化技术将更加广泛 地应用于云计算领域，提高资源 利用率和灵活性。
边缘计算：虚拟化技术将在边缘 计算领域发挥重要作用，提高数 据处理效率和实时性。
添加标题
添加标题
添加标题
添加标题
容器化：容器化技术将逐渐取代 传统的虚拟机，成为虚拟化技术 的主流。
虚拟局域网的安全防护措施
加密技术：使用加密技术对数据进行加密，防止数据泄露 访问控制：设置访问控制策略，限制用户访问权限 防火墙：部署防火墙，防止外部攻击 安全审计：定期进行安全审计，及时发现并修复安全漏洞 安全培训：对员工进行安全培训，提高安全意识和技能 备份与恢复：定期备份数据，并制定数据恢复计划，以防
虚拟局域网的配置步骤
确定虚拟局域网的规模和需求
配置虚拟局域网的网络协议，如IP地 址、子网掩码等
选择合适的虚拟局域网技术，如VLAN、 配置虚拟局域网的安全策略，如防火
VPN等
墙、访问控制等
配置虚拟局域网的网络设备，如交换机、 路由器等
测试虚拟局域网的连通性和稳定性
虚拟局域网的优化方案
优化网络拓扑结构：合理规划网络拓扑结构，提高网络传输效率 优化网络带宽：合理分配网络带宽，避免网络拥堵 优化网络设备：选择高性能网络设备，提高网络传输速度和稳定性 优化网络安全：加强网络安全防护，防止网络攻击和病毒入侵
5.5.1 虚拟局域网
C5 局域网(LAN)
ห้องสมุดไป่ตู้C5.1 局域网操作系统
C5.2 直接电缆连接和共享MODEM上网 C5.3 WINDOWS对等网和交换式以太网 C5.4 WINDOWS NT组网技术 C5.5 虚拟局域网和局域网安全管理
C5.6 局域网设计
一 虚拟局域网
1. 什么是虚拟局域网？ 2. 创建虚拟局域网的原因及虚拟局域网的作用
注：连接到交换机端口的集线器只能分配给同一个VLAN。
共享集线器被分成的组越多，微分段就越多，那么， VLAN就可以更灵活的分配个人用户到VLAN群。
3.虚拟局域网应用的三种方法
3） 动态VLAN 2） 静态VLAN 是交换机上可以动态分配给 VLAN 的端口，以 MAC 地址、 1）端口为中心的VLAN 是交换机上静态分配给一个 VLAN 的端口，这些端口 逻辑地址或数据包的协议类型为基础来运行。 端口为中心的 VLAN 中，同一 VLAN 中的所有节点都 将一直保持这种配置关系，直到管理员去改变它。 连接到交换机的同一端口。 当一台终端首次连接到未分配的交换机端口时，交换机 虽然静态 VLAN 需要管理员来改变连接，但具有良好 检查VLAN 这会使管理工作更加容易，而且网络的运行也更加有 管理数据库中的MAC地址表项，用相应的VLAN配置内 的安全性，配置简单并可直接监控。 容来配置这个端口。 效。 一般应用在当设备位置相对稳定时。 因为：用户由端口分配；VLAN易于管理，所属关系 它的好处在于：当添加或删除用户时配线室基本上不用 容易得到控制，所有附属于同一端口的节点必须在同一个 做额外管理，当未知身份的用户添加到网络上时不用做集中 VLAN 中；为 VLAN 之间提供增强的安全性；数据包不会 的通知。 泄漏到其它域。 但是，在使用 VLAN 管理软件建立数据库和为每一个网 络用户正确的维护该数据库需要做大量的管理工作。
虚拟局域网的配置
虚拟局域网的配置在当今的网络环境中，虚拟局域网（VLAN）的配置已成为网络管理和优化的重要手段。
虚拟局域网能够有效地提高网络的性能、安全性和灵活性，使得网络资源的分配和管理更加合理和高效。
接下来，让我们深入了解一下虚拟局域网的配置过程及其相关要点。
一、什么是虚拟局域网虚拟局域网（VLAN）是一种将一个物理的局域网在逻辑上划分成多个广播域的技术。
简单来说，就是通过软件设置，将一个大的局域网划分成多个小的、相互独立的“虚拟”局域网。
每个 VLAN 内的设备可以像在一个独立的局域网中一样进行通信，而不同 VLAN 之间的通信则需要通过路由器或三层交换机来实现。
二、虚拟局域网的优点1、提高网络性能通过将网络划分为多个 VLAN，可以减少广播域的大小，从而降低广播风暴对网络性能的影响。
同时，不同 VLAN 之间的数据流量可以得到有效的隔离，提高了网络的带宽利用率。
2、增强网络安全性不同 VLAN 之间的通信需要经过特定的设备进行转发，可以更好地控制网络访问权限，防止未经授权的访问和数据泄露。
3、简化网络管理将用户或设备按照功能、部门等因素划分到不同的 VLAN 中，使得网络管理更加清晰和便捷。
例如，可以为不同的部门设置不同的VLAN，方便进行网络策略的制定和实施。
三、虚拟局域网的配置步骤1、规划 VLAN在进行配置之前，需要根据网络的需求和结构，规划好 VLAN 的数量和每个 VLAN 所包含的设备。
通常可以根据部门、业务类型、地理位置等因素来划分 VLAN。
2、配置交换机（1）创建 VLAN登录到交换机的管理界面，使用相应的命令或菜单选项创建VLAN。
例如，在 Cisco 交换机上，可以使用“vlan ＜VLAN 号>”命令来创建VLAN。
（2）将端口分配到 VLAN将交换机上的端口分配到相应的 VLAN 中。
可以将端口设置为“access”模式（直接连接终端设备）或“trunk”模式（连接其他交换机）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Vlan与子网的区别
不同点： ➢ VLAN属于逻辑划分。 VLAN的节点在一段网络内，
网络号和子网号相同。 ➢ 子网属于物理划分。不同子网的节点的子网号不同，
属于不同的网络。
以软件方式实现逻辑 工作组的划分与管理
划分VLAN的好处
灵活性高。可以灵活地添加或删除域内主机，不受地理 位置的限制。
实现广播范围控制，减少广播风暴和带宽的浪费。 增强了安全性，广播只限于VLAN内，保护了内部信息。Biblioteka 划分VLAN的方法——划分原则
根据功能/部门/应用来划分VLAN，不考虑用户的物理 位置
基于组播的VLAN 应用于广域网
VLAN的配置
F0/1 F0/2 F0/3
Vlan 2
Vlan 3
Vlan 2
交换机在未划分VLAN时，交换机只有VLAN1，且所 有端口都处于VLAN1里。用户不能创建删除VLAN1.
VLAN的配置
创建VLAN ➢ Switch#vlan database （进入VLAN数据库）
于非活动状态，直到将它分配给别的VLAN为止
VLAN中继协议——VTP
删除VLAN ➢ 例2：将某一端口从VLAN2 中删除 ➢ Switch(config)# interface f0/3 ➢ Switch(config-if)#no switchport access vlan 2 ➢ 删除后该端口仍处于活动状态。
VLAN的划分方式——动态VLAN
基于IP地址的VLAN 根据连接到交换机端口上的主机的IP地址来划分VLAN。 第二层交换机不支持该功能。只有第三层交换机能做。 优点：当主机IP地址改变时，交换机可以自动识别并
重新定义VLAN，不需要网络管理员的干预。 缺点：IP地址可以人为地改变，不安全。
交换机上VLAN端口是由智能管理软件动态分配的 分配原则通常以MAC地址、IP地址、组播 优点：系统自动更新、维护VLAN，管理方便。
基于MAC地址划分的VLAN 划分VLAN后，交换机将该VLAN各端口主机的MAC
地址存入应用管理数据库；当主机移动到其他端口， 交换机会读取其MAC地址，与数据库的信息比较，若 匹配，则将该端口加入正确的VLAN内。该应用管理 数据库由网络管理人员初始化。
➢ Switch(vlan)# vlan 10 name vlan10
• 如果不写Name属性，vlan的名字默认为Vlan0002
➢ switch(vlan)# vlan 20 name vlan20 将端口划入相应VLAN
➢ Switch(config)#interface fa0/1 interface range fa0/1 - 3
交换机每个端口都属于一个VLAN 同一个VLAN的各端口共享广播域 不同VLAN的端口不共享广播域
划分VLAN的方法——划分原则
在一台交换机上配置VLAN
划分VLAN的方法——划分原则
跨越多台交换机的VLAN
交换式以太网与Vlan的区别
冲突域和广播域 ➢ 交换以太网：只限制了冲突域 ➢ VLAN：即限制了冲突域又限制了广播域
利用VLAN技术，可将大的局域网划分成若干较小的 虚拟工作组，以缩小广播域，减少广播风暴，提高网 络通信的速度与效率。
划分VLAN后的交换式以太网（逻辑工作组按VLAN划分）
一个逻辑工作组的站 点需要移到另一个逻 辑工作组（如站点从 LAN1移动到LAN3）
一个逻辑工作组的站 点需要物理位置的移 动（如LAN1中的站 点从1楼移动到3楼）
相同点： ➢ 全要用路由器或三层交换机才可以连通。
VLAN的划分方式—静态VLAN
静态VLAN ➢ 也就是基于端口划分的VLAN ➢ 交换机上的VLAN端口由管理员静态分配，这些端 口保持这种配置直到人工改变它们
静态VLAN的特点： ➢ 配置简单 ➢ 直接监控、安全 ➢ 灵活性差
VLAN的划分方式——动态VLAN
不同的广播域。
冲突域与广播域
广播域
冲突域
冲突域
冲突域
第二层交换式网络的缺点
使用网桥、集线器或没划分VLAN的交换机作集中设 备的网络，称为第二层交换式网络。
全网属于一个广播域，无论是否需要，都要传到网中 所有设备，浪费带宽。
全网属于一个广播域，容易引起广播风暴 网络的安全性不高。 移动站点的物理位置或工作组有时需要重新布线
划分VLAN前的交换式以太网（工作组按物理位置划分)
一个逻辑工作组的站 点需要移到另一个逻 辑工作组（如站点从 LAN1移动到LAN3）
一个逻辑工作组的站 点需要物理位置的移 动（如LAN1中的站 点从1楼移动到3楼）
移动站点的物理位置 或工作组有时需要重 新布线
虚拟局域网的概念
虚拟局域网(Virtual Local Area Network)将局域网上的 用户或节点根据功能、部门、应用、安全策略等因素 划分成若干“逻辑工作组”，而无须考虑它们所处的 物理位置。每一个“逻辑工作组”即是一个VLAN， 共享一个广播域。
本节内容
虚拟局域网（VLAN）的概念 VLAN的划分 VLAN内和VLAN间的通信 VLAN Trunk 协议 VLAN的配置 通过浏览器管理交换机
冲突域与广播域
连接在集线器上的所有设备，构成一个冲突域和广播域 。 交换机的每一个端口构成一个冲突域，所有端口构成同一个广播域。 路由器可以划分冲突域也可以划分广播域，它连接的是不同的冲突域，
➢ Switch(config-if)#switchport access vlan 10
• (注意：空格不可少，interface range f0/1-4 是无效的. 用interface range 命令时，这些端口必须是相同类型的， 如：都是快速以太网)
VLAN的配置
查看VLAN信息 ➢ Switch#show vlan 查看所有VLAN信息 ➢ Switch#show vlan id 10 查看vlan 10的信息 删除VLAN ➢ 例1：删除 2 号VLAN ➢ switch#vlan database ➢ Switch(vlan)#no vlan 2 ➢ 删除VLAN2 后，所有分配给VLAN2 的端口都处
