苏泊尔电磁炉疑难故障
苏泊尔C20S05电磁炉显示故障代码“E0”的检修
苏泊尔C20S05电磁炉显示故障代码“E0”的检修
谢比豪
【期刊名称】《家电维修》
【年(卷),期】2022()7
【摘要】一台苏泊尔C20S05电磁炉,加电时就跳闸,经查IGBT管短路,换新后试机屏显故障代码“E0”,不能加热。
分析检修:查询该机故障代码表,“E0”表示内部线路有问题。
【总页数】1页(P27-27)
【作者】谢比豪
【作者单位】不详
【正文语种】中文
【中图分类】TM9
【相关文献】
1.万家乐MC20BF电磁炉屏显“E-”代码故障检修
2.苏泊尔C21-SDHCB33电磁炉灯板常见故障检修
3.Galanz(L1)电磁炉显示E0代码故障检修
4.苏泊尔C20S05电磁炉不开机故障检修
5.苏泊尔SY-50FC21QB电压力锅不定时显示“b”字符故障检修
因版权原因，仅展示原文概要，查看原文内容请购买。
苏泊尔电磁炉修理方法
苏泊尔电磁炉修理方法虽然苏泊尔电磁炉的品质非常好，但是在使用的过程中难免会出现一些这样那样的故障影响我们使用，那这些故障要怎么样进行解决成为了我们的一大难题。
下面和店铺一起来看看苏泊尔电磁炉的修理方法吧!苏泊尔电磁炉修理方法苏泊尔电磁炉故障—烧保险管故障导致电磁炉不通电怎么解决引起此故障的大部分原因是igbt本身损坏或者是同步、振荡、驱动电路出现问题所导致的。
由于此故障比较严重，一般带有其它的元器件损坏一起出现，如igbt、整流桥堆也一起击穿，换上新的保险管后，不要马上接上电源试机，否则会可能再引起烧保险管。
换上同规格的保险丝，然后用万能表检查igbt、整流桥堆是否击穿，如有损坏，将损坏元件拆下来，换上同型号的元器件。
再用万能表去检查钳位二极管D21、电阻R12，测量这两个元器械件时必须拆下来才能进行准确性的测量。
苏泊尔电磁炉故障—电源电路故障导致电磁炉不通电解决方法(1)电用万用表测量u2稳压器(7805)的输出端没有5V的电压输出，此时可测量三端稳压器7805的输入端是否有18V的电压输入，如有18V输入而无5V电压输出，在排除后级供电电路正常的情况下可能是u2(7805)损坏。
如无18V电源输入则故障就在前级开关电源电路中。
(2)18V输入电压请测量D31的正极是否有19V电压，如果有19V 电压，可以判断是D31开路。
如果没有19V电压，请测量EC22电容的正极是否有19V电压，测量有19V电压，则说明电压互感器l101出现问题，更换即可解除故障。
苏泊尔电磁炉故障—复位电路的故障导致电磁炉不通电解决方法在测量主芯片的第8脚电压为0V的情况下，可以测量Q3的基极是否有+2.2V的电压，如果没有可检查R61、Z1、R16。
如果电压正常，可以用万用表仔细检查以下元件：Q3、R4、C7是否正常，如若元件经检查正常，可更换主芯片。
苏泊尔电磁炉故障—晶体电路故障导致电磁炉不通电解决方法检查电容C2、C3是否有漏电、击穿现象。

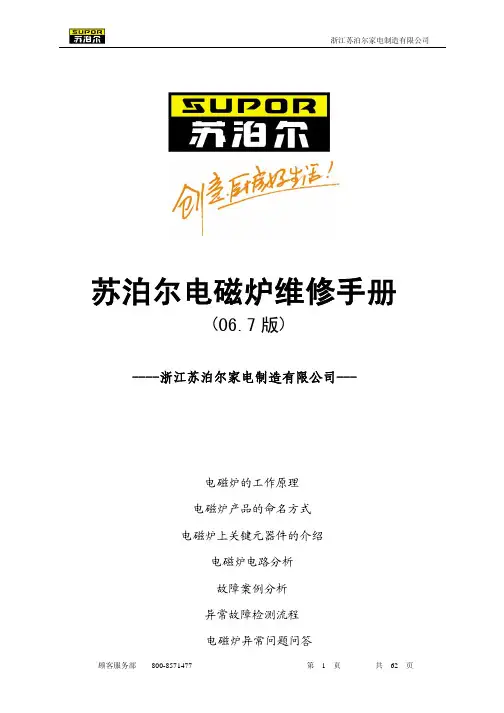

06-7版苏泊尔电磁炉维修手册
苏泊尔电磁炉维修手册(06.7版)----浙江苏泊尔家电制造有限公司---电磁炉的工作原理电磁炉产品的命名方式电磁炉上关键元器件的介绍电磁炉电路分析故障案例分析异常故障检测流程电磁炉异常问题问答一、电磁炉的工作原理⏹电磁炉是利用电磁感应原理，将电能转化为热能的厨房电器在电磁灶内部，由整流电路将２２０Ｖ５０Ｈｚ／６０Ｈｚ的交流电变成脉动的直流电，在由直流电逆变成频率２０Ｈｚ～～３０Ｈｚ高频的交流电通过感应线圈产生高频交流电磁场（涡流）．当磁力线通过锅底时产生无数个小涡流，涡流克服锅体的内阻时完成了，电能向热能转换，所产生的热，就是烹调的热源，从而使锅体本身高速发热达到用户使用的需要。
00⏹锅和电磁炉内部发热线圈盘组成一个高频变压器，内部线圈是变压器初级，次级是锅。
当内部初级发热线圈盘有交变电压输出后，必然在次级锅体上产生感应电流，感应电流通过锅体自身的电阻发热（所以锅本身也是负载），产生热量。
⏹当内部初级发热盘有交变电压输出，若次级及负载（锅）不存在，则输出功率将非常低。
当然在实际电路中，我们必须要很快的检测到此功率的变化，并将输出到发热线圈盘的交变电流关断。
由于非导磁性材料不能有效汇聚磁力线，几乎不能形成涡流（就像一个普通变压器如果没有硅钢片铁心，而只有两个绕组是不能有效传送能量的），所以基本上不加热；另外，导电能力特别差的磁性材料由于其电阻率太高，产生的涡流电流也很小，也不能很好产生热量。
所以：电磁炉使用的锅体材料是导电性能相对较好，铁磁性材料的金属或者合金以及它们的复合体。
一般采用的锅有：铸铁锅，生铁锅，不锈铁锅。
铝、铜由于表面电阻率太小，而不易被加热，陶瓷、木等又由于表面电阻率太大，使产生电流太小，所以也不易被加热。
⏹电磁感应加热的基本过程，可以看出实现电磁感应加热至少需要整流单元、功率开关管、功率开关管驱动控制单元、加热线圈单元及锅具等部件。
当电磁炉在正常工作时，电磁炉线盘上的线圈产生的交变磁场在锅具底部反复切割变化使锅具底部产生环状电流（涡流），并利用小电阻大电流的短路热效应产生热量。
电磁炉常见故障维修方法及代码
电磁炉常见故障维修方法及代码电磁炉常见故障维修方法及代码大全导语：电磁炉是我们现代家庭中常会使用到的一种炊具，电磁炉主要是利用交变电流通过线圈产生方向不断进行改变交变磁场，让处于交变磁场中的导体内部出现涡流电流，在涡流第哪里中的焦耳电流热效应会使得导体升温，从而实现加热。
电磁炉它的加热烹饪效果是非常出色的，如果在使用电磁炉的过程中遇到电磁炉出现故障怎么办呢?没关系，现在我就来为大家展示电磁炉常见故障维修方法及代码。
电磁炉维修-常见故障维修故障一：开机烧保险分析与维修：1、在进行电磁炉维修的时候，首先就应该先将电磁线盘的接线脚断开之后换上保险管，之后测量电容C102两端的电压，通常情况桥式整流的直流输出电压在220-300V，如果出现没有电压或者是继续烧保险的情况，这时就能判断出是桥式整流块损坏。
2、在电磁炉中如果C102两端有电压，这就说明桥式整流的直流输出正常，这时就可以判断出IGBT损坏，在IGBT的两个输出脚被击穿，那么就相当于是直流短路，重新更换IGBT，故障即可排除。
3、如果在检查的过程中桥式整流和IGBT都没有损坏，但是仍旧出现烧保险的情况，那么就可能是电磁炉的IA8316S集成块已经被损坏，通常IA8316S输出的脉冲角度过大的时候，就容易导致IGBT出现过载的现象，这时就会将保险烧坏，重新更换IA8316S集成块故障就能排除。
故障二：电磁炉开机操作各项显示正常，但是不加热。
分析与维修：1、测试TA8316S的第③脚是否显示出18V的电压，如果没有，那么就可以检查Q201、ZD201是否被击穿，如果出现被击穿的现象，那么就需要将其重新进行更换。
TA8316S的第③脚无18V电压，这时它的故障点就应该是在供电电源串联稳压电路上，这时就需要先检查构成串联稳压电路的基本元件。
2、TA8316S的第③脚有18V电压，那么电磁炉的故障就应该是在IC3集成块上TA8316S上，这时重新更换TA8316S集成块，故障即可被排除。

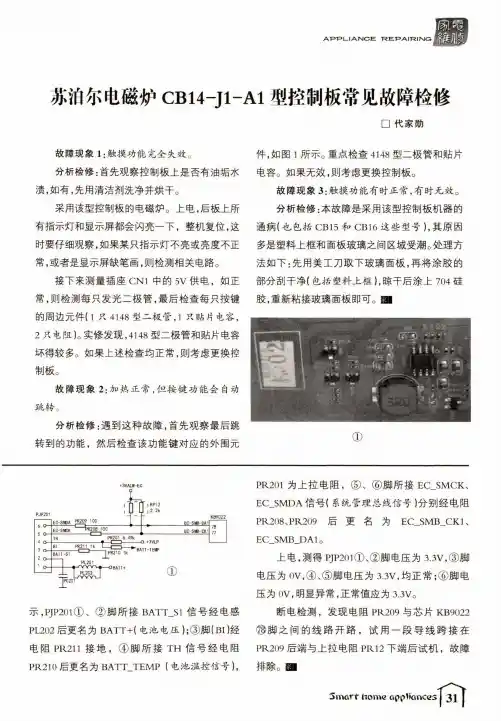

苏泊尔电磁炉CB14-J1-A1型控制板常见故障检修
A P P L I A N C E R E P A I T R I T S I G苏泊尔电磁炉CB 14-J 1-A 1型控制板常见故障检修□代家勋故障现象1:触摸功能完全失效。
分析检修:首先观察控制板上是否有油垢水 渍，如有，先用清洁剂洗净并烘干。
采用该型控制板的电磁炉。
上电，后板上所 有指示灯和显示屏都会闪亮一下，整机复位，这 时要仔细观察，如果某只指示灯不亮或亮度不正 常,或者是显示屏缺笔画，则检测相关电路。
接下来测量插座C N 1中的5V 供电，如正 常，则检测每只发光二极管，最后检查每只按键 的周边元件（1只4148型二极管，1只贴片电容， 2只电阻)。
实修发现,4〗48型二极管和贴片电容 坏得较多。
如果上述检查均正常，则考虑更换控 制板。
故障现象2:加热正常，但按键功能会自动 跳转。
分析检修：遇到这种故障，首先观察最后跳 转到的功能，然后检查该功能键对应的外围元件，如图1所示。
重点检查4148型二极管和贴片 电容。
如果无效,则考虑更换控制板。
故障现象3:触摸功能有时正常，有时无效。
分析检修:本故障是采用该型控制板机器的 通病（也包括C B 15和CB 16这些型号），其原因 多是塑料上框和面板玻璃之间区域受潮。
处理方 法如下：先用美工刀取下玻璃面板，再将涂胶的 部分刮干净（包括塑料上框），晾干后涂上704硅 胶，重新粘接玻璃面板即可。
细示，P J P 2〇l ①、②脚所接BATT _S 1信号经电感PL 202后更名为BATT +(电池电压）;③脚(BI )经电阻PR 211接地，④脚所接T H 信号经电阻PR 210后更名为BATT_TEMP (电池温控信号），PR 201为上拉电阻，⑤、⑥脚所接EC _S M C K 、 EC_SMDA 信号（系统管理总线信号）分另I J 经电阻 PR 208、PR 209 后更名为 EC _SMB _C K 1、 EC _SMB _DAl 〇上电，测得P J P 2〇l ①、②脚电压为3.3V ,③脚 电压为0V ,④、⑤脚电压为3.3V ,均正常；⑥脚电 压为0V ,明显异常，正常值应为3.3V 。
苏泊尔电磁炉维修手册
顾客服务部
800-8571477
浙江苏泊尔家电制造有限公司
三、电磁炉上关键元器件的介绍
IGBT 功率管、整流桥堆
IGBT 功率管，功率输出控制器件，主要有西门子、仙童等品牌 IGBT 在大致相同工作电流下各品牌一般都可通用，2000W 以下一般使用额定电流在 20~25A 的 IGBT 管。 IGBT 管在工作过程中会发热，应加散热片进行散热。在装配过程中应均匀涂抹散热硅脂，并紧接 触散热片进行安装。 IGBT 是高阻抗器件，对静电特敏感。 整流桥，220V 电源的，2000W 内的，一般使用 15~25A，600V 规格，各品牌均可通用，目前市场上 有很多种品牌，质量较好的有日本新电源，那些质量较差的，主要表现在耐压较差，或外表粗糙、 不平、有凸起现象，在装配时，若不注意螺丝批的力度，就很容易使整流桥打裂。整流桥是微发热 器件。 IGBT 是绝缘栅极双极型晶体管。它是一种新型的功率开关器件，电压控制器件，具有输入阻抗高、 速度快、热稳定性强、耐压高方面的优点，因此在现实电力电子装置中得到了广泛的应用。 通过电磁振荡产生的强大磁场，然后作用在锅具(磁性的)上形成涡流，实现加热功能的。使用这种方 案的器具，凭借其卫生、使用方便可靠，尤其是节能方面优点更显著，热效率一般能够达到 90%多， 所以在人们的日常生活中得到了广泛的应用。目前，这种电磁振荡方案以其结构简单清晰、可靠性 高、成本低的特点，在实际中已经得到了广泛的应用。而且这种 IGBT 驱动保护电路和电磁振荡方 案可以用在家用电器中的电磁炉、电磁电饭锅、电磁热水壶、电磁热水器等。 IGBT 的驱动保护电路 IGBT 的驱动电路 根据不同的功能要求，可以选取不同的驱动电路，在有些重要的大电流或者是昂贵的电子设备中， 我们可以选取专门的 IGBT 驱动及保护芯片，可靠性很高，但是在一些低成本，如家用电器中，这 些驱动模块就不太实用了。 如图 1 所示，其中包括了 IGBT 的具体驱动电路， 满足了 IGBT 的驱动要求，采用的是单电源 15V 供电的方式，IGBT 的栅极电压可以为 15V 和 0V，可以保证 IGBT 的正常导通与关断，电路简单， 实用于低成本的家用电器控制器中。 其中 A 点为 IGBT 的控制输入信号。当输入高电平的时候，Q4 导通，则 B 点为高电平，从而驱动 Q1 导通，Q2 截止，使得 D 点电压为+15V，然后通过电阻 R2 驱动 IGBT，此时 D4 相当于开路，R2 为断开的。D1、D2 为 15V 的稳压二极管，他们可以控制 IGBT 的 G 点在 15V, 控制 IGBT 导通。当 A 点输入的是低电平，Q4 截止，B 点为低电平，从而驱动 Q2 导通，Q1 截止，D 点电平为低的，这 时 R1 与 R2 认为是并联的，使得 IGBT 为截止状态。 图 1 IGBT 驱动保护电路
苏泊尔电磁炉CB2013-Z4-A1主板常见故障维修
苏泊尔电磁炉CB2013-Z4-A1主板常见故障维修CB2013-Z4-A1 型主板是CB2013-Z4-A0 型板的改进版，用在苏泊尔CB14~CB20系列电磁 炉中，社会拥有量大。
故障现象1:上电后显示“E3”或“E4”代码。
分析检修:在该型主板代码中，“E3”表示市电 电压升高（高于AC265V),“E4”表示市电电压过 低(低于A C110V)。
该型板的市电检测电路如图1所示。
IC1(6204)⑪脚通过由 D3、D4、R136、R152、R155、EC1等元件组成的分压电路对市电进行取 样。
正常时EC1两端电压约为2.6V.EC1两端的 在路电阻（用数字万用表电阻挡测量)约为26k f l。
实修发现,R136、R152开路较常见。
另外,正常时 D3、D4的负极电压为直流220V,如果约为110V,即可判断D3或者是D4开路，更换即可。
故障现象2:—直间歇性加热。
分析检修:遇到这种故障时，首先查看机器的 当前功率设置，若功率低于lkW,间歇加热是正 常状态，不是故障;若功率不小于1.2k W,则表明 电路有故障。
实修时，选择“火锅”功能，功率选择 1.6k W,用钳形电流表测量整机电流，正常时约为1^]S m a r t h o m e a p p lia n c e s□代家勋7A。
如果整机电流大幅变化(低至零点几安，高达 9A~10A),就会出现间歇加热现象。
这时检测IC1⑲脚及其外围电路,相关电路如图2所示。
重点检测康铜丝KT1接触是否完好，康铜丝 本身较少损坏，但是焊接点接触不好较为常见。
另外，可调电阻VRl(2k f i)因受潮易出现氧 化现象，导致触点接触不良。
若V R1损坏,换用相 同型号的可调电阻即可。
或者直接用_只l k n的电阻跨接在已损坏的V R1的①、③脚间也可以。
正常时，IC1的⑲脚（电流检测脚）在路电阻约为 6.7k i l(用数字万用表电阻挡测量）。
故障现象3:刚开始的一两分钟加热正常，然后间歇加热，有时显示故障代码“E2”。
苏泊尔电磁炉不加热解决方法
振电容器： 1、测电磁炉电源高压供电电路对地+305V电压为正常、电解电容器EC6对地+18V电压为正常、三端稳压器IC3、OUT对地电压+5V
为正常、及比较器LM339每脚对地电压均正常时，应先更换LC共振电容器C3，再检查比较器LM339每脚与主电路之间电路是否“断线开路”。
（该机当C3受损时也会导致“报警不加热”故障） 2、当LC共振电容器C3容量过大、漏电、失效、击穿、及+305V滤波电容器C2失效时，均
当电磁炉出现“报警不加热”故障时，故障范围为：电源高压供电电路
、同步振荡电路、驱动放大电路、LC共振电容器等其中有一元器件损
坏时，均可导致电磁炉出现“报警不加热”故障。检修步骤：一、电源
供电电路检修： 测滤波电容器C2对地+305V电压为正常，当电压偏低、
或0电压时，则滤波电容器C2（5µF/275V）失效、当测
但故障未排除时应再检查比较器外围元件电阻R23、R3、阻值是否变值、
或开路、电容器C9、C10是否漏电、或失效。另外维修时应注意：电阻
R24（240KΩ/2W）、R27（240KΩ/2W）变值或开路。①当电阻变值为
260K左右、稳压二极管Z3电容器C19漏电时均出现“报警不加热”故障。
②当电阻R24、R27变值为无穷大时、稳压二极管Z3，电容器C9击穿时
IGBT集电极C对地0电压时，则L1电感线圈脱落、开路或虚焊，导致IGBT
集电极无电压并出现报“警不加热”故障、或导致IGBT击穿受损。将损
坏元件更换、重焊后、整机恢复正常。二、同步检测电路检修： 1、上
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
苏泊尔电磁炉疑难故障
1--苏泊尔C19S04-A-TD0501T ，开机后显E4：主板R256电阻470K开路。
2--苏泊尔C21A01-TD0525T 开机后无反应，查D902整流管击穿。
3--苏泊尔C21S02用30秒后显示E2，测功率管温度传感器断路，更换后正常。
4--苏泊尔19S01-A显示E1. 查R28变质。
由原820K变为960K。
更换后正常.
5--苏泊尔C19A01-B-TD0526T,开机后指示灯全亮一闪一闪的不能工作，查R8电阻240K断路。
6--苏泊尔C21A01电磁炉开机后没有反应，查15V电压没有，查电源侧板2M启动电阻开路。
7--苏泊尔C21S02-A(黑C）-TD0501CT，开机后显E1，查电阻R28阻值增大到1000K，实际上是820K，换后OK。
8-苏泊尔C19S07-A-SDBS01-190,开机后灯亮不检锅有检锅声，查R51电阻470K增大为520K，换后OK。
9-苏泊尔C16BS的电磁炉开机指示灯亮报警，不加热--R473和R551，阻值是32K和220K。
32K换成24K。
220K换成75K
10-苏泊尔C21S12-A出现间歇性加热，将4UF电容加到8UF 后OK。
或者把R55同步电阻180K输出脚割断直接用线引至J19输入端把
J19飞线拆除可解决.
11-苏泊尔C21A01-B-DL02-A0这款主板E0是10K的电阻坏。
12-苏泊尔c19s05－a出现E2，在热敏电阻上并一个200-300K左右的电阻。
电磁炉不检锅的维修方法
修不检锅的电磁炉，对熟手来说是轻而易举的事，但新手往往会觉得较难查，而很容易误判为MCU损坏。
针对这一情况，我把平时积累得的一点经验说给大家听听，同时也是为了能与大家多多交流，相互提高自己的技术水平。
对不检锅的电磁炉，我把常见的故障归为以下三类：
1、300V 滤波电容不良造成主电压过低而使同步电路检测到的电压不正常。
2、同步电路的大功率电阻变质或开路导致检测电路不正常。
3、PWM 脉冲信号失常而不检锅。
（检查PWM脉冲的方法简单，论坛上也有介绍过，就是找一小型的变压器，在初级上接一只发光二极管，放在电磁炉的发热盘上后开机，发光二极管有闪光说明PWM脉冲正常，无反应则不正常）
下面着重讲一下第三点，在没有图纸的情况下怎样才能快速准确地找出PWM 脉冲信号进出方向呢？这就先要了解好LM339 的内部框图（图一），再根据其工作原理去找出关键点。
图一
1、先找到两驱动管的基极（图二中的A点），再看其与LM339的哪个脚相连。
2、根据LM339的内部框图可以看到与其相关的另外两个脚，这两个脚必定有一个是通往MCU的，通往MCU的这一脚就是PWM 脉冲信号的输入脚（图二中的5脚）。
3、找出该脚后问题就简单了，下一步可先断开图二中的D20 后测量MCU输出的PWM脉冲信号是否来判定故障位置。
到这里后，其它具体的检测步骤就不用再说了，相信有一点基础知识的朋友都知道该怎么去查了。
4、从图二中可看出还有一个关键点，就是B点与D点是相连的（1与5脚），1脚与6、7脚相关，如6、7脚的电压产生变化，那么1脚的电压也会随之变化，PWM 脉冲信号必然会受到影响。
最常见的也就是这个问题，就是6、7脚之间的绦纶电容（2A222J）不良造成不检锅。
