约克空调冷媒配管管路施工培训

26
冷媒管路配管施工
3、焊接作业 （1）选材：一般选用磷铜焊材必要时可用含银量较高的焊条，不需使用助焊剂 。
适用管材 紫铜对接黄铜
焊条型号 B-Ag35CuZnCd （35B） B-Ag35CuZnCd （35B） BCu93P (铜磷焊料)
焊料规格 （mm）
Ø2.0*500 Ø2.5*500 Ø2.0*500 Ø2.5*500 Ø2.0*500 Ø2.5*500
34
冷媒管路配管施工
④当压力上升到手掌不能支撑时，松手； ⑤再次用木块抵住管口，重复第④步骤； ⑥用纱布擦拭管口，反复进行冲洗直到不出现脏物和潮湿； ⑦如果不马上连接或抽真空，必须将管口封好。
工作顺序：①从各个楼面的室内机到各配管井；
②配管井内的纵向配管；
③到室外机。
35
冷媒管路配管施工
5、存油弯的安装 为了便利于回油，气管的立管上可安装存油弯。按图所示弯曲管件。 每两个存油弯之间距离10m。 (1)管道弯曲变形截面积不得超过原管截面1/3 (2)穿墙或楼板处，应设置保护套管，焊缝不得在套管内
29
冷媒管路配管施工
• 氮气流量选择
管径规格
Φ <5mm 5mm<Φ <15mm 15mm<Φ <35m 35mm≤Φ
氮气流量（Q） 5L/min
5-15L/min 10-20L/min 20-25L/min
30
冷媒管路配管施工
• 氮气充注方法
1、从下向上冲氮 2、只保留一个出气口，封堵多余出口。出气口要比进气口小
36
冷媒管路配管施工
(3)管道穿外墙孔必须密封，防雨。 (4)套管与墙面和楼板平齐，应比地面高出30mm(向室外 倾斜向下)，套管与管道空隙用隔热不燃材料填充，套管 不作为支撑。
37
冷媒管路配管施工
6、气密试验
气密试验的目的是为了确认配管系统是否有泄漏，使用的气体为氮 气。用氮气分3步4段进行加压。气密试验时切勿连接室外机气侧、 液侧的截止阀 建议检漏试压时先用真空泵将管道中空气抽除，直接试压配管中的 空气会被赶入室内机，高湿度的空气由于温度差，容易产生水份。
15
冷媒管路配管施工
●铜管管壁符合国家有关要 求 （∮6.35=0.8,∮9.52=0.8, ∮12.7=1.0,∮15.88=1.0, ∮19.05=1.0∮22.2=1.1, ∮25.4=1.2,∮28.58=1.4, ∮31.8=1.4,∮34.9=1.4, ∮38.1=1.4,∮41.3=1.43）。
R22 扩口尺寸（mm） 8.2 ～ 8.8
21
冷媒管路配管施工
（3)、割管-扩口操作步骤
配管口须朝下 扩口尺寸见上表
1.用割刀切断配管
2.用刮刀/锉刀去除毛刺
3.将配管扩口
在扩口的内外 表涂上机油 4.R22为矿物机油
22
5.紧固扩口螺母
冷媒管路配管施工
注：扩口出现的常见问题
23
冷媒管路配管施工
正确
水平误差角度不大于 15o
错误 正确
15
15
水平
10
冷媒管路配管施工
2、铜管弯头距分歧管的距离应在0.5米以上，两分歧管间距 应在1米以上 3、 梳型分歧管下游不能再连接其他分管，只能连接室内机
>50cm ?
分歧管分之后直行50cm后再转弯，避免冷媒分流不均和噪声问题。
11
冷媒管路配管施工
分歧管分之后直行50cm后再转弯，避免冷媒分流不均和噪声问题。
焊料熔点 （℃）
690~775
使用钎剂 CJ201
紫铜对接钢管 紫铜对接紫铜
690~775 710~800
CJ201 无
27
冷媒管路配管施工
使用液体钎剂硼酸三钾脂的对比
28
冷媒管路配管施工
（2）充氮保护：焊接时必须充氮气保护，压力不应低于 0.02MPa，充氮保护施工方法为，从一端充入氮气，充气口与铜 管间的间隙要用密封材料密封，其他开口堵住，氮气必须流经焊 接处，从另一开口处流出，要保证氮气的流量，防止氧化层产生。
42
冷媒管路配管施工
五、追加冷媒 真空干燥完成后，截止阀打开之前进行 必须按照实际安装管（液管）长进行定量追加 追加量应记录在案
追加制冷剂量/米配管(液管)
制冷剂在充填时，必须使用电子加液秤、双岐 表、充填软管等专用工具。在制冷剂追加完成 后，将添加的制冷剂量填入室外机的铭牌记载 栏内，以方便将来的售后维修。
第一分歧管到最远室内机 等效管长(m) 高 度 落 差 室内、外高 度落差 室外机高于 室内机 室外机低于 室内机
室内机之间高度落差
5
冷媒管路配管施工
二、分歧管连接与施工
常用分歧管主要有两种：Y形分歧管和梳妆分歧管
日立海信用Y型
6
冷媒管路配管施工
纯粹由Y型分歧管的连接方式
室外机
Y型分歧管
控制器
7
3、从充氮口最近的连接点向远处焊接。
充氮口 1 2 3 4
31
冷媒管路配管施工
钎焊无进行充 氮保护的铜管 内、外剖面图 钎焊进行充氮 保护的铜管内、 外剖面图
(3)焊接现场清理干净，焊接部位距离易燃物大于2米,焊接时氧气瓶\ 乙炔瓶距离火源大于10米,氧气瓶乙炔瓶间距大于5米,焊接时采用防火 板进行现场防护,焊接现场必须有 2个灭火器具。 （4）冷媒管焊接时应采用立焊或俯焊，尽量避免仰焊，否则会因焊 接质量不好造成泄露。
约克VRF空调冷媒配管管路施工培训
1
冷媒管路配管施工
施工工序要点
一、冷媒配管长度和落差 二、分歧管连接与施工 三、冷媒管材选择 四、冷媒配管作业 五、计算管长定量充氟 六、配管保温
2
冷媒管路配管施工
冷媒管的布设原则 1. 布设的管线尽可能短，尽可能直； 2. 必须短于、低于机组所要求的配管长度及高度； 3. 必须尽量少用接头焊接； 4. 需正确记录配管长度，以方便正确补充冷媒 5.布设的管线要求，清洁、干燥、气密性好
冷媒管路配管施工
纯粹由梳型分歧管的连接方式 室外机
梳型分歧管 室内机 控制器
8
冷媒管路配管施工
既有 Y型分歧管也有梳状分歧的连接方式， 室外机 梳状分歧后只连接室内机
Y型分歧管 梳型分歧管
控制器
室外机 梳型分歧管 连接错误 室内机 连接错误
9
冷媒管路配管施工
1、分歧管的安装要保证气液管在同一垂直或水平面上，以保 证冷媒流量均匀
16
冷媒管路配管施工
b)焊接接头和特殊支路
①通常使用（L弯接头、套接头、T型接头等） ●接头必须满足国家的有关标准（大小、材料、厚度等）。 ②分歧管等 ●可用厂方指定的规格。
17
冷媒管路配管施工
四、冷媒配管作业

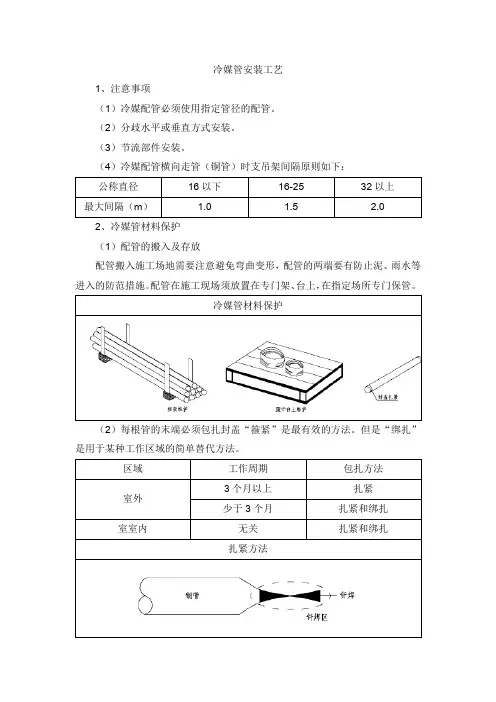

1、冷媒管路配管施工应保持管内干燥，应尽量避免在雨天进行施工， 管路应
尽量保 持水平，支架间距不宜过大，Ф19.05以下为1米， Ф38.1以下为1.5米。
24
冷媒管路配管施工
注：弯管出现的常见问题
弯瘪 折扁
折扁
25
冷媒管路配管施工
(5)、涨管：冷媒管焊接采用承插钎焊连接，承插的扩口方向应 迎介质流向，两直管连接时必须做杯型口连接，杯型 口的长度要符合要求，使用扩管器加工。 扩口深度为：Ф6～Ф19为15mm；Ф20～Ф32为20mm； Ф40～Ф50为25mm
弯头等效长度 0.18 0.20 0.25 0.35 0.40 0.45 0.50 0.55
等效长度计算例示：当6HP的室外机的实 际长度是50米，管道直径为22.2mm, 使 用了12个弯管、5个Y型分歧管与1个存油 弯时，其等值长度为 50+0.4×12+3.0×1+5× 0.5=60.3（m）
2、割管、扩口、弯管、涨管 - 操作
（1）、割管：割刀刀面与铜管保持垂直，用力均匀的顺着逆时 针方向慢慢进刀，切忌用力过猛。割下后把铜管开口向下，先 用铰刀轻轻去除毛边，再用细牙锉刀轻锉，最后用锉刀轻敲铜 管，防止铜屑进入管内！
18
冷媒管路配管施工
注：不能使用锯条和砂轮机
19
冷媒管路配管施工
（2）、扩口：应用于铜管之间的钎焊连接必须使用扩口器，严禁用螺 丝刀！扩口开始前一定要先装钠子！扩口时转到发出“嗒”声后再继续转 1圈后先退出，再把固定顶销松掉，退出扩口器。完成后检查扩口表面是 否色泽均匀，是否圆整，确认无“光环”，无“快口” 更不能有裂痕。 否则再从割管开始返工！
气密试验
室内机
40
气密试验时，室外机不要与连接管 相连。防止氮气泄漏至室外机中。
冷媒管路配管施工
可能泄漏的位置
安装冷媒配管时,与室内外机组连接口 管路中各焊接部位
冷媒管材放置和运输中产生的损伤
注意：系统气密试验结束后，氮气压力减到5～10.0kgf/cm2较好。如果在连 接机器之前要将配管暂时搁置，最好将配管内的空气排出，并充入一定的 氮气，保证系统内的干燥。
20
冷媒管路配管施工
A、检查合格后在扩口处涂上与设备相符的冷冻油。 B、紧螺母时请务必使用力矩扳手，根据不同尺寸的铜管，选择不同的扳手。
附表：各规格管径及其相应扩口尺寸 配管直径（mm） 6.35 9.52 12.2～12.8 12.7 15.6 ～ 16.2 15.88 18.8 ～ 19.4 19.05 23.1 ～ 23.7
38
冷媒管路配管施工
第一步：室内机连接冷媒管路后，氮气压力2.8MPa，10分钟以上， 可以发现大漏 第二步：氮气压力2.8MPa，保持6小时以上，可以发现微漏 第三步：室外机与室内机连接，充入0.4MPa冷媒与氮气混合物，然 后用卤素检漏仪对连接处进行检漏。
39
冷管路配管施工
气液管同步加压
