轴部件的作用
轴系零部件结构分析与应用 轴的功用及类型
轴的类型及应用
固定心轴
自行车的前轮轴
轴的类型及应用
转动心轴
铁路机车轮轴
轴的类型及应用
点击图动画演示
传动轴
汽车中联接变速箱与后桥之间的轴
2.按轴的结构形状分
按
曲轴 光轴
照
直轴
轴
阶梯轴
结
实心轴
构
空心轴 如车床主轴
形
状
刚性轴
不
同
钢丝软轴
可将回转运动灵活地传到不开敞的空间位置
曲轴 空心轴 实心轴
阶梯轴 挠性轴
轴的类型及应用发的机曲Βιβλιοθήκη 挠性钢丝轴重点：阶梯轴结构
小结
本知识点主要内容： 1. 认识轴的功用 2. 认识轴的类型 3. 认识工程上轴的应用
Q
&
A
轴的功用
轴的功用
轴的功用：支承回转零件，传递运动和动力。
减速器中轴的应用
轴的分类
1. 按承受的载荷不同
按承 受的 载荷 不同
转轴 既承受弯矩又承受扭矩 如减速器中的轴
心轴 仅承受弯矩
转动心轴 如火车轮轴 固定心轴 如自行车轴
传动轴 主要承受扭矩 如汽车变速箱至后桥 的传动轴
轴的类型及应用
转轴
轴类零件的作用
轴类零件的作用一、引言轴类零件是机械设备中不可或缺的部分。
它们是连接传动装置和承载工作件的关键组成部分。
轴类零件的作用非常重要，对于整个机械设备的工作性能和寿命都有着至关重要的影响。
二、轴类零件的定义轴类零件是指用于连接和传递转动力矩的圆柱形构件。
它们通常由金属材料制成，具有较高的强度和硬度，以承受大量转动力矩和负载。
三、轴类零件的分类1. 按形状分类：轴类零件可以根据其形状分为直轴、曲轴、花键轴等。
2. 按用途分类：轴类零件可以根据其用途分为主动轴、从动轴、中间轴等。
3. 按制造方式分类：轴类零件可以根据其制造方式分为锻造、铸造、机加工等。
四、轴类零件的作用1. 传递转动力矩：作为机械设备中重要的传动部分，轴类零件能够将发动机或电机产生的转动力矩传递给其他机械部件，从而实现机械设备的正常工作。
2. 承载工作件：轴类零件可以承载各种工作件，如齿轮、联轴器等。
它们通过轴类零件的连接和传递转动力矩，实现各种机械部件之间的协调运转。
3. 支撑受力：轴类零件不仅需要承受来自发动机或电机的转动力矩，还需要承受来自其他机械部件的负载和惯性力。
因此，它们必须具有足够的强度和硬度，以保证整个机械设备的稳定性和安全性。
4. 传递信号：在一些特殊情况下，轴类零件还可以用于传递信号。
例如，在某些旋转式测量仪器中，通过旋转轴与测量元件相连来实现测量功能。
五、轴类零件的应用领域1. 工业生产：轴类零件广泛应用于各种工业生产领域中。
例如，在汽车制造业中，发动机输出轴、变速箱输入轴、驱动桥输出轴等都是重要的轴类零件。
2. 机械制造：轴类零件也广泛应用于各种机械设备制造领域，如风力发电机、水力发电机、石油钻井设备等。
3. 家用电器：在家用电器中，轴类零件也有着重要的作用。
例如，洗衣机的转筒轴、空调的风扇轴等都是常见的轴类零件。
六、结论综上所述，轴类零件作为机械设备中不可或缺的部分，具有传递转动力矩、承载工作件、支撑受力和传递信号等多种重要作用。

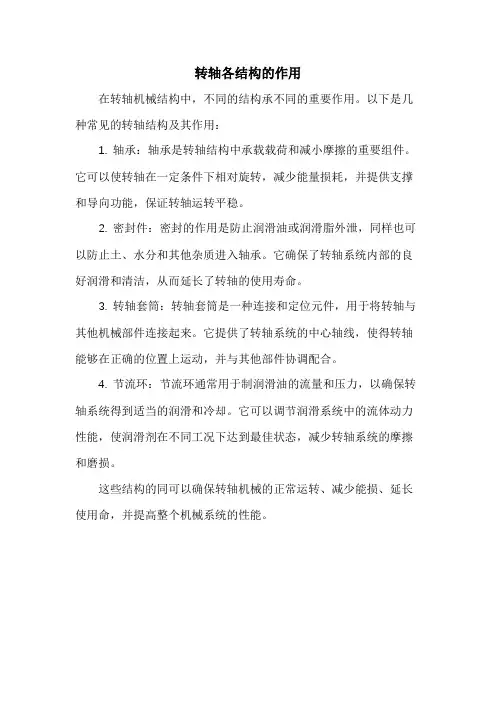

转轴各结构的作用
转轴各结构的作用
在转轴机械结构中，不同的结构承不同的重要作用。
以下是几种常见的转轴结构及其作用：
1. 轴承：轴承是转轴结构中承载载荷和减小摩擦的重要组件。
它可以使转轴在一定条件下相对旋转，减少能量损耗，并提供支撑和导向功能，保证转轴运转平稳。
2. 密封件：密封的作用是防止润滑油或润滑脂外泄，同样也可以防止土、水分和其他杂质进入轴承。
它确保了转轴系统内部的良好润滑和清洁，从而延长了转轴的使用寿命。
3. 转轴套筒：转轴套筒是一种连接和定位元件，用于将转轴与其他机械部件连接起来。
它提供了转轴系统的中心轴线，使得转轴能够在正确的位置上运动，并与其他部件协调配合。
4. 节流环：节流环通常用于制润滑油的流量和压力，以确保转轴系统得到适当的润滑和冷却。
它可以调节润滑系统中的流体动力性能，使润滑剂在不同工况下达到最佳状态，减少转轴系统的摩擦和磨损。
这些结构的同可以确保转轴机械的正常运转、减少能损、延长使用命，并提高整个机械系统的性能。

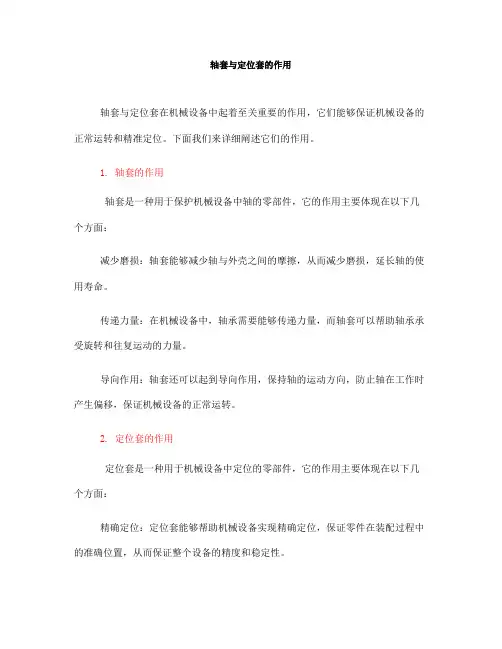

轴套与定位套的作用(一)
轴套与定位套的作用
轴套与定位套在机械设备中起着至关重要的作用，它们能够保证机械设备的正常运转和精准定位。
下面我们来详细阐述它们的作用。
1. 轴套的作用
轴套是一种用于保护机械设备中轴的零部件，它的作用主要体现在以下几个方面：
减少磨损：轴套能够减少轴与外壳之间的摩擦，从而减少磨损，延长轴的使用寿命。
传递力量：在机械设备中，轴承需要能够传递力量，而轴套可以帮助轴承承受旋转和往复运动的力量。
导向作用：轴套还可以起到导向作用，保持轴的运动方向，防止轴在工作时产生偏移，保证机械设备的正常运转。
2. 定位套的作用
定位套是一种用于机械设备中定位的零部件，它的作用主要体现在以下几个方面：
精确定位：定位套能够帮助机械设备实现精确定位，保证零件在装配过程中的准确位置，从而保证整个设备的精度和稳定性。
减少摩擦：定位套能够减少零件之间的摩擦，使得零件的装配更加顺畅，同时也能够减少装配过程中的磨损。
提高生产效率：通过定位套的作用，可以提高机械设备的装配精度和速度，从而提高生产效率，减少生产成本。
综上所述，轴套与定位套在机械设备中扮演着不可或缺的角色，它们通过减少磨损、传递力量、导向作用、精确定位和提高生产效率等多方面的作用，保证了机械设备的正常运转和精准定位。
因此，在机械设计和生产过程中，轴套与定位套的选择和使用显得尤为重要。
《轴的作用及分类》课件
05
轴的维护与保养
定期检查与保养
定期检查轴的外观
检查轴是否有磨损、裂纹、锈 蚀等现象，以及轴承座是否松
动。
定期清洗轴承
使用专业清洗剂清洗轴承，确 保轴承内部无杂质，保持润滑 。
定期更换轴承
根据轴承的使用情况，定期更 换轴承，以保证轴的正常运转 。
定期检查轴的支撑
检查轴的支撑轴承是否正常， 如有问题及时更换。
03
轴的材料与选择
常用轴的材料
碳素钢
具有良好的强度和韧性 ，适用于中等载荷和转
速的轴。
不锈钢
具有较好的耐腐蚀性和 耐磨性，适用于高转速
和腐蚀性环境。
合金钢
具有较高的强度和耐磨 性，适用于高载荷和高
转速的轴。
铜合金
具有较好的导热性和耐 磨性，适用于低转速和
轻载的轴。
选择轴的材料考虑因素
01
02
03
经济性原则
轴的设计应在满足功能和性能要求的前提下，尽量降低成 本。例如，合理选择材料和工艺，优化结构设计，减少不 必要的重量和体积。
轴的校核方法
静强度校核
通过计算轴在静载荷作用下的应力分布和许用应 力，校核轴的静强度是否满足要求。主要考虑弯 曲应力和剪切应力，以及轴的刚度是否满足要求 。
扭振校核
通过分析轴在扭转振动作用下的动态响应和稳定 性，校核轴的扭振性能是否满足要求。需要考虑 轴的阻尼、质量分布、支撑条件等因素对扭振性 能的影响。
传动轴
传动轴主要承受弯矩，在转动过程 中，传动轴上的载荷位置会发生变 化。
根据轴线形状分类
01
02
03
直轴
直轴的轴线为直线，是最 常见的轴类型。
曲轴
汽车机械基础—轴系零部件
汽车机械根底—轴系零部件概述在汽车的动力传输系统中，轴系零部件扮演着重要的角色。
它们连接着发动机和驱动轮，并将动力传递给车轮，推动汽车前进。
轴系零部件主要包括传动轴、差速器、半轴等。
传动轴传动轴是汽车传动系统中最根底的零部件之一。
传动轴传递动力，将发动机的扭矩传输给驱动轮。
根据车辆的驱动方式不同，传动轴可以分为前驱轴、后驱轴和四驱轴。
•前驱轴：主要应用于前驱车型，将发动机的动力传送到前轮驱动。
前驱轴通常由两根半轴组成，通过万向节和轴承与发动机和驱动轮相连。
•后驱轴：主要应用于后驱车型，将发动机的动力传送到后轮驱动。
后驱轴通常由一根传动轴组成，其一端与发动机相连，另一端通过差速器与驱动轮相连。
•四驱轴：主要应用于四驱车型，将动力传输到所有四个轮子。
四驱轴通常由两根传动轴和一个差速器组成，其中一根传动轴与发动机相连，另一根传动轴与驱动轮相连，差速器负责将动力分配给前轮和后轮。
传动轴不仅要承受来自发动机的扭矩，还要适应不同的扭矩角度。
因此，传动轴通常由高强度合金钢制成，以确保其耐久性和可靠性。
差速器差速器是轴系零部件中的重要组成局部。
它主要作用是解决左右驱动轮的转速差异问题，并能在转弯时分配动力。
差速器通常由齿轮和行星齿轮组成。
在直线行驶时，差速器可以保持左右驱动轮的转速一致，使车辆保持稳定性。
而在转弯时，内侧车轮需要行进的路径更短，所以转速较快，而外侧车轮需要行进的路径更长，所以转速较慢。
差速器通过其独特的结构，使内外侧车轮能够自由转速差异，从而保证车辆的正常行驶。
差速器的性能直接影响着车辆的操控和行驶稳定性，因此，在不同的驾驶条件下，差速器需要具备不同的参数设置，以提供最正确的驱动性能。
半轴半轴位于车辆的驱动轴上，与传动轴和驱动轮相连，承受着发动机传递的动力。
在前驱车型中，半轴主要用于将动力传递到前轮，在后驱车型中，半轴主要用于将动力传递到后轮。
半轴通常由强度较高的合金钢制成，以满足对扭矩和强度的要求。
轴套与定位套的作用
轴套与定位套的作用轴套和定位套都是机械设备中常见的零部件，它们在机械传动和定位方面起着重要的作用。
轴套，又称滑动轴承套或衬套，是一种安装在轴上的套管状零件，用于减少轴与轴承或轴与外壳之间的摩擦和磨损。
它常见于汽车、机床、风力发电机等机械设备中的轴承部位。
轴套主要有以下几个作用：1. 减少摩擦和磨损：轴套与轴之间采用滑动配合，通过轴套在轴上形成的润滑油膜来减少轴与轴承或外壳之间的摩擦和磨损，从而延长设备的使用寿命。
2. 承受轴的载荷：轴套作为轴承的一个重要组成部分，能够承受来自轴上的轴向和径向力，同时使轴承得以正常工作，并且保证整个系统的正常运行。
3. 导向轴的运动：轴套能够保持轴的定位，使其在运动过程中保持稳定的轴向位置。
这对于具有特定位置和角度要求的设备来说尤为重要。
4. 吸收冲击和振动：在机械设备运行的过程中，轴承常常面临来自外界的冲击和振动，而轴套作为轴与轴承之间的缓冲垫层，能够有效吸收冲击和减少振动，保护轴承和其他机械设备的正常运行。
除了上述作用外，轴套还对减少噪音、改善密封性能以及降低散热等方面也有一定的贡献。
定位套，又称定位销或定位钉，是一种用于保持和定位两个或多个部件相对位置的零件。
它常见于机械设备的连接部位以及需要进行定位的零件上。
定位套主要有以下作用：1. 定位连接：定位套能够确保两个或多个部件之间的位置和相对位置保持不变，使其能够精确的实现连接和装配。
2. 增加刚性：定位套可以增加零件之间的刚性，提高整个系统的稳定性和工作的性能。
3. 传递力和承受载荷：定位套在机械设备中起到了传递力和承受载荷的作用，使得连接的零件能够正常工作并承受外界的力和负荷。
4. 防止误差和变形：定位套能够通过与设备其他零件的配合，有效防止因定位误差或变形而导致部件装配不准确或工作不正常的问题。
综上所述，轴套和定位套在机械设备中起到了至关重要的作用。
轴套通过减少摩擦和磨损、承受轴的载荷、导向轴的运动和吸收冲击和振动等方面，保证了设备的正常运行；而定位套则通过定位连接、增加刚性、传递力和承受载荷和防止误差和变形等方面，确保零件的精确装配和稳定工作。
轴套类零件的用途有
轴套类零件的用途有轴套是一种可用作机械部件连接的零件，主要用于传递和支撑机械装置中的旋转动力。
它具有降低摩擦、减少磨损和延长机械零件寿命等功能。
轴套广泛应用于各种机械设备和工具中，例如汽车、农机、工程机械、纺织机械、风力发电机组等等。
在这些设备和工具中，轴套的作用主要有以下几个方面：1. 保持旋转部件的位置和方向稳定。
轴套可使机械装置中的旋转轴正确地定位，确保旋转轴与其它零件（如轴承、齿轮等）之间的对中性。
它能够保持旋转部件的准确位置，避免由于摩擦和振动而导致位置偏差。
2. 降低摩擦和磨损。
轴套通常由耐磨材料制成，具有良好的低摩擦性能，能够在旋转运动中减少摩擦和磨损。
当轴承和轴之间存在较大的径向间隙时，轴套起到填充和减小间隙的作用，能够有效地降低轴承和轴的磨损。
3. 传递旋转动力。
在机械装置中，轴套作为旋转轴与其它部件之间的连接部件，能够传递来自电机或动力源的旋转动力，并将动力传递给终端装置或工具。
轴套具有良好的承载能力，能够承受较大的轴向和径向载荷，确保旋转部件正常运转。
4. 减少冲击和振动。
轴套在机械装置中起到缓冲和减震作用。
它具有良好的吸振性能，能够吸收旋转运动中产生的冲击和振动，防止传递给其它部件造成损坏和故障。
轴套的存在可以有效地延长机械零件的使用寿命，并提高装备的可靠性和稳定性。
5. 调整间隙和补偿误差。
在机械装置中，轴套可用作调整部件，用于调整和补偿轴承和轴之间的间隙和误差。
通过更换不同厚度或尺寸的轴套，可以实现轴向和径向间隙的调整，确保机械零件的配合良好，提高设备的精度和可靠性。
总之，轴套是一种重要的机械连接零件，具有降低摩擦和磨损、保持位置稳定、传递动力、减少振动和补偿误差等多种功能。
它在各种机械设备和工具中的应用非常广泛，对于提高设备的性能和寿命具有重要作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轴部件，它是机器的共同部分，也是一个非常重要的部分，它可以起到传动部件的支撑作用，并可以
传递扭矩。
对于我们来说，轴部件的技术要求和处理，是了解大型加工的内容，它的具体内容是什么呢?然后看下面的内容。
轴部件的技术要求，一般有以下几个方面，如下：
1.直径精度、几何精度
在轴上，支撑轴颈和轴颈很重要，直径精度为IT5-IT9，形状公差应在直径公差范围内，要求高于直径
精度。
相互位置准确性
如果轴是正常精度，则其径向圆圈跳动，如果要支撑轴颈轴承轴颈，一般视为0.01-0.03mm。
高精度
轴为0.001-0.005毫米。
如果有特殊要求，应明确说明。
2.表面粗糙度
由于机器的精度、速度等因素，导致轴类零件表面粗糙度要求不同。
支持轴颈表面粗糙度为0.16-0.63um，轴颈为0.63-2.5um。
3.主轴材料，毛坯和热处理
轴部件，常用材料是45钢，并通过正火、退火、淬火、回火和淬火这些处理，以获得一定的强度，硬度，耐磨性和韧性。
对于高速轴部件，可以使用合金结构钢，因为它改善了热处理后的耐磨性和抗疲劳性。
机械加工主轴
粗加工一般采用锻造和圆棒，可以减少切削量，并可以提高材料的力学性能。
