教案模块4项目二任务一燃油滤清器更换
47和48教案模块4项目二任务一燃油滤清器更换
授课主要内容或板书设计课堂教学安排（教案设计）教学过程主要教学内容及步骤学生活动课件图文展示教师分析讲解教师演示操作第一课时教案：任务一燃油滤清器更换一、燃油滤清器结构按其安装位置的不同分为内装式（与燃油泵为一整体，直接装在燃油箱内）和外装式（装在车辆底部的燃油管上）。
二、功用听讲思考观看课件图文展示思考回答问题观看教师操作演示听讲思考学生举例说明其重要及危害后果外装式燃油滤清器内装式燃油滤清器1.燃油箱；2.燃油泵；3.压力调节器；234651示教师分析讲解教师演示操作图文展示结合实际案例分析器重（1）实操所需工具，如左图；（2）工具要齐全，摆放要整齐2.车辆安全防护（1）安装车轮挡块；（2）安装排气烟道。
3.安装车内防护（1）安装座椅套；（2）安装转向盘套；（3）铺地板垫。
思考记忆讨论分析填写任务书反思训练问题听取教师实训总结分析要性课件展示图文展示学习内容课件图文展示教师分析讲解4.安装车外防护与预检（1）降下驾驶员侧车窗玻璃；（2）拉发动机舱盖释放杆，打开发动机舱盖；（3）安装翼子板布；（4）安装前格栅布；（5）进行车辆预检5.燃油管路泄压（1）拆除后排座位；（2）撬开油泵维修盖板；（3）拔开燃油泵插头；（4）起动发动机，运行至熄火；（5）再起动发动机2～3次。
听讲思考观看课件图文展示思考回答问题观看教师操作演示听讲思考学生举例说明其重要及危害后果听讲思考教师演示操作图文展示结合实际案例分析器重要性6.拆卸燃油泵总成（1）拆卸燃油泵的燃油管路；（2）从燃油箱上拆下燃油泵总成。
7.拆下油位警告开关（1）将滤清器分总成固定在台钳上；（2）用手钳拆下警告开关和O形圈。
观看课件观看课件思考分析学生讨论分析并回答教师提问学生分组练习思考记忆讨论分析注意：不能用力弯曲油管；拆下后用尼龙袋包裹，防止异物进入。
注意：在台钳爪上垫铝板或布，防止损坏滤清器分总成。
课件展示图文展示学习内容课件图文展示教师分析讲解8.更换燃油滤清器（1）用专用工具（SST）拆下滤清器；（2）检查并清洁滤清器安装表面；（3）把燃油涂在新滤清器密封圈上；（4）用手安装并拧紧滤清器，再拧紧滤清器3/4圈。
任务驱动教学法--更换汽油滤清器
目录1、任务驱动教学法教案 (2)2、教师教学记录 (14)3、教学办公用品清单 (16)4、教学辅件清单 (17)5、小组学习情况记录单 (18)6、任务作业书 (19)7、任务作业工单 (26)8、任务评价表 (27)任务驱动教学法教案学科班级教师姓名教学组织与过程（理论知识、技术规范、注意事项）第一步：任务引入（情境创设、温故）1、温习“已具备知识”1.1、提问：燃油系统主要由哪些部件组成？回答：燃油泵、燃油滤清器、燃油脉动阻尼器、燃油压力调节器、喷油器、进油管、回油管等组成。
1.2、提问：汽油滤清器的功能？回答：滤除汽油中的杂质、水分教师：我们今天的任务，就是对汽油滤清器进行拆装。
汽油滤清器（简称：汽滤、英文名称：Fuel Filter）汽油滤清器的作用是将汽油中的水分和杂质滤除。
发动机工作时，燃油在汽油泵的作用下，经过进油管进入滤清器的沉淀杯中。
由于此时容积变大，流速变小，比油重的水及杂质颗粒便沉淀于杯的底部，轻的杂质随燃油流向滤芯，而清洁的燃油从滤芯的微孔渗人滤芯的内部，然后经油管流出。
1.3、提问：了解汽油滤清器的类别？回答：按位置分两种、按材料分两种教师：汽油滤清器按安装位置可分为内置式和外置式两种、按材料可分为多孔陶瓷和纸质两种。
1.4、常识普及？教师：发动机有空气、机油、燃油三种滤清器，车内有空调滤清器一般称作“四滤”。
它们分别担负发动机进气系统、润滑系统、燃烧系统冷却系统中介质的过滤。
2、导入任务2.1、教师讲述理论知识：更换汽油滤清器，PPT课件、视频《燃油滤清器的更换》、《汽油滤清器的更换》3、创设情境3.1、学生分组，每组确定组长及副组长各一人（组长临时有事副组长可以代行组长职责）。
3.2、各小组进入工位备注：1、教室布置，最好按工位分组布置，学生学习理论知识和进行实际操作都在工位上完成。
即使是理、实一体化教室，也不建议理、实分开布置。
2、学生分组，最好事先固定分组搭配，不建议每次临时分组。
汽车维护任务2.4 燃油滤清器的更换---相关知识

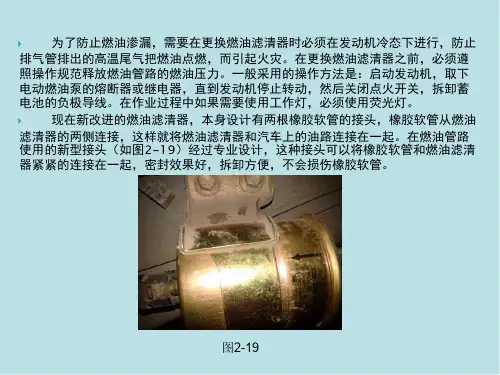

在更换燃油滤清器时，注意燃油滤清器壳体上箭头指向（如 图2-20），一般箭头的指向均为燃油从燃油滤清器的流出。如 果燃油滤清器装反，会导致燃油管路中的油压降低，使发动机无 法正常工作。所以，在安装燃油滤清器时，必须使燃油滤清器上 箭头的方防止燃油渗漏，需要在更换燃油滤清器时必须在发动机冷态下进行，防止 排气管排出的高温尾气把燃油点燃，而引起火灾。在更换燃油滤清器之前，必须遵 照操作规范释放燃油管路的燃油压力。一般采用的操作方法是：启动发动机，取下 电动燃油泵的熔断器或继电器，直到发动机停止转动，然后关闭点火开关，拆卸蓄 电池的负极导线。在作业过程中如果需要使用工作灯，必须使用荧光灯。 现在新改进的燃油滤清器，本身设计有两根橡胶软管的接头，橡胶软管从燃油 滤清器的两侧连接，这样就将燃油滤清器和汽车上的油路连接在一起。在燃油管路 使用的新型接头（如图2-19）经过专业设计，这种接头可以将橡胶软管和燃油滤清 器紧紧的连接在一起，密封效果好，拆卸方便，不会损伤橡胶软管。
燃油滤清器的更换
4.4 燃油滤清器的更换
步骤
燃油滤清器的分类 燃油滤清器的作用 燃油滤清器的结构 燃油滤清器不及时更换带来的后果 柴油发动机的筒式燃油滤清器更换 柴油发动机的纸质滤芯型燃油滤清器的更换
燃油滤清器的分类：
燃油滤清器(Fuel filter)有柴油滤清器（Diesel filter）、汽油滤清器（Fuel Filter）和天然 气滤清器（Gas filter）三类。其作用是滤除 发动机燃油气系统中的有害颗粒和水分， 以保护油泵油嘴、缸套、活塞环等，减少 磨损，避免堵塞。
柴油发动机的纸质滤芯型燃油滤清器的更换：
1拆卸燃油滤清器总成 2拆卸对中螺栓和燃油滤清器下部主体总成 3从燃油滤清器上部主体拆卸垫片 4从下部主体拆卸2个垫片、滤芯、弹簧片和弹簧 5从对中螺栓上拆卸O形环 6清洗下部主体以及对中螺栓 7 拿出一只新的O形环，垫片和滤芯，按照和步骤1
至步骤5相反的顺序重新装配。确保在O形环和垫 片上涂燃油。
燃油滤清器的作用：
把含在燃油中的氧化铁、粉尘等固体杂 物除去，防止燃油系统堵塞（特别是喷油 嘴）。减少机械磨损，确发动机稳定运 行，提高可靠性。
燃油滤清器的结构：
燃油滤清器不及时更换带来的后果：
滤芯堵塞后，燃油数量减少。然后故 障发生，例如高速，需要大量燃油时，功 率输出降低。
柴油发动机的筒式燃油滤清器更换： A从燃油滤清器排放燃油 B使用专用维修工具，拆卸燃油滤清器及垫片。 C使用专用钳子，拆卸燃油滤清器警告开关及O形环。 D在燃油滤清器警告开关上安装一个新的O形环。 E在燃油滤清器警告开关的O形上涂上燃油。 F使用气动泵加注燃油，并且检查燃油泄漏。 G在新的燃油滤清器的垫片上涂燃油。 H用手将燃油滤清器安装到燃油滤清器托架上。 I用手将燃油滤清器警告开关安装到燃油滤清器上。

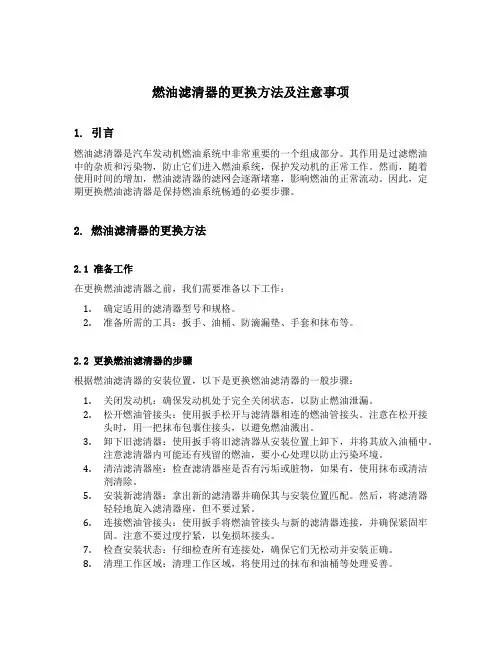

燃油滤清器的更换方法及注意事项
燃油滤清器的更换方法及注意事项1. 引言燃油滤清器是汽车发动机燃油系统中非常重要的一个组成部分。
其作用是过滤燃油中的杂质和污染物，防止它们进入燃油系统，保护发动机的正常工作。
然而，随着使用时间的增加，燃油滤清器的滤网会逐渐堵塞，影响燃油的正常流动。
因此，定期更换燃油滤清器是保持燃油系统畅通的必要步骤。
2. 燃油滤清器的更换方法2.1 准备工作在更换燃油滤清器之前，我们需要准备以下工作：1.确定适用的滤清器型号和规格。
2.准备所需的工具：扳手、油桶、防滴漏垫、手套和抹布等。
2.2 更换燃油滤清器的步骤根据燃油滤清器的安装位置，以下是更换燃油滤清器的一般步骤：1.关闭发动机：确保发动机处于完全关闭状态，以防止燃油泄漏。
2.松开燃油管接头：使用扳手松开与滤清器相连的燃油管接头。
注意在松开接头时，用一把抹布包裹住接头，以避免燃油溅出。
3.卸下旧滤清器：使用扳手将旧滤清器从安装位置上卸下，并将其放入油桶中。
注意滤清器内可能还有残留的燃油，要小心处理以防止污染环境。
4.清洁滤清器座：检查滤清器座是否有污垢或脏物，如果有，使用抹布或清洁剂清除。
5.安装新滤清器：拿出新的滤清器并确保其与安装位置匹配。
然后，将滤清器轻轻地旋入滤清器座，但不要过紧。
6.连接燃油管接头：使用扳手将燃油管接头与新的滤清器连接，并确保紧固牢固。
注意不要过度拧紧，以免损坏接头。
7.检查安装状态：仔细检查所有连接处，确保它们无松动并安装正确。
8.清理工作区域：清理工作区域，将使用过的抹布和油桶等处理妥善。
3. 燃油滤清器更换的注意事项在更换燃油滤清器时，需要注意以下几点：1.确保使用正确的型号和规格的滤清器，避免使用不符合要求的滤清器。
2.在更换过程中，避免将燃油泄漏到环境中，以免发生火灾或污染。
3.在松开燃油管接头时，小心处理以防止燃油溅出。
4.注意滤清器内可能还有残留的燃油，在处理旧滤清器时要小心操作。
5.确保滤清器安装正确，并与滤清器座紧密连接。
实习课教案-机油及机油滤清器的更换
整理工位
关闭发动机舱盖；清洁收拾工具和仪器并归位；清洁地面卫生。
设 计
图 号
校 对
课题序号
审 核
材料： 重量： 比例：
改 图
3.养成良好的职业习惯，理解5S理念；
4.能独立完成机油的更换和检查。
讲 解 时 间
20分钟
操作项
目讲解
1.正确安全举升车辆；
2.车辆的防护；
3.机油质量的检查，及机油和机油滤清器的更换；
4.空气滤清器的更换和空气滤清器壳体的清洁。
演 示 时 间
30分钟
操作原理讲解
1.机油及机油滤清器定期更换的重要性；
1.整理：此过程将确定某种项目是否需要，不需要的项目应立即丢弃，以便有效利用空间。
2.整顿：这是一个整顿工具和零件的过程，目的是为了方便使用。
3.清扫：这是一个使工作场地内所有物品保持干净的过程。永远使设备处于完全正常的状态，以便随时可以使用。
4.清洁：这是一个努力保持整理、整顿和清扫状态的过程，目的是防止任何可能问题的发生。这也是一个通过对各种物品进行分类，清楚不必要的物品，使工作场所保持干净的过程。
4.用手竖直举起滤清器，将滤清器旋入其座上并用力拧紧。
5.使用机油滤清器专用套筒、接杆、扭力扳手转动滤清器3/4圈将其紧固。
6.最后，使用抹布擦净滤清器及其座上的机油。
滤清器的拧紧力矩不要过大，以免损坏密封圈，按其规定要求拧紧。
6
加注机油
1.将车辆平稳降落到地面上，举升机的托垫和车辆的支撑点不要接触，车俩靠自重停驻在地面上。
5.自律：这是一个包括广泛培训，使员工成为自豪的丰田员工的过程。
6.安全：如果在工作中受伤，不仅影响自己也对家庭，公司造成很大的影响所以始终安全工作防止事故发生。工作前注意安全事项，着工作服、工作鞋、带工作帽。
更换燃油滤清器实训报告
一、实训目的本次实训旨在通过实际操作，让学生掌握燃油滤清器的更换方法，了解燃油滤清器的作用和重要性，提高学生在汽车维修领域的实际操作技能，同时增强安全意识。
二、实训时间2023年X月X日三、实训地点汽车维修实训室四、实训器材1. 实训车辆：现代悦动P12. 工具：螺丝刀、千斤顶、湿巾、盆3. 零件：新的燃油滤清器五、实训内容1. 实训准备- 确认实训车辆，检查燃油滤清器更换所需的工具和材料。
- 了解燃油滤清器的位置、作用及更换周期。
2. 实训步骤步骤一：车辆定位- 将车辆停放在坚固的平面上，确保车辆稳定。
步骤二：卸载油压- 启动发动机，切断油泵接头，使发动机运转几秒钟后停止。
- 将点火开关转到OFF位置，卸载油管中的油压。
步骤三：拆解油泵- 移除后座，清洁坐垫下面。
- 移除盖板，找到油泵P/J接头A，拆下CCV的线束接头B。
- 卸载油管里的油压，拆开输油管，垫上湿巾以防油飞溅。
- 拆开真空管接头，拆开油泵挡板的固定螺丝，移除挡板。
- 清洁油泵盖上的灰尘，防止尘土掉入油箱。
步骤四：取出油泵总成- 小心地取出油泵总成，注意油量浮子，让残留在油泵上的油充分滴到油箱里。
- 使用盆承接油泵总成，防止残留油滴落。
步骤五：更换燃油滤清器- 安装新的燃油滤清器，确保与拆下来的型号一致。
- 将油泵总成放回原位，注意油量浮子的位置。
步骤六：组装- 安装油泵挡板，固定螺丝。
- 连接真空管接头、输油管和油泵P/J接头A、CCV的线束接头B。
- 重新连接电池盒。
步骤七：检查- 检查燃油滤清器安装是否牢固，油管连接是否正确。
- 启动发动机，检查燃油系统是否正常工作。
3. 实训总结- 通过本次实训，掌握了燃油滤清器的更换方法，了解了燃油滤清器的作用和重要性。
- 提高了安全意识，学会了在操作过程中注意事项。
六、实训心得1. 燃油滤清器对发动机的正常运行至关重要，定期更换可以有效防止发动机积碳、堵塞等问题。
2. 实训过程中，安全意识非常重要，要严格遵守操作规程，确保人身和车辆安全。
实习课教案 (机油、滤清器更换)
实习课教案首页
课题序号课题名称更换发动机机油和机油滤清器
授课班级授课日期
授
课
时
数总课时讲课时数示范时数实习时数结合生产时数
教
学
目的
和要求1、正确更换机油滤清器；
2、机油滤清器更换方法；
3、更换后发动机应无泄漏。
重
点
难
点
1、机油滤清器更换方法。
主要授课
方法
课前准备教
学
用
图
名称数量名称数量
材
料
、
工
夹
量
刃
具
和
设
备
仪
表
名称规格数量名称规格数量
汽车1辆棉纱5kg 常用工具、量
具
1套
盆1个
授
课
情
况
学生课题完成情况优秀率合格率完成较好项目完成较差项目
一、安全教育【安全文明生产要求】
二、组织教学【复习提问】
【讲授新课】
三、入门指导【示范操作】
【实习内容】
【实习分组】
四、巡回指导
一、检查与指导内容
二、巡回指导注意点
五、课后总结
一、回顾课题：总结重点和难点
二、总结常见错误并予以纠正
三、学生实习情况评价（通报课题完成情况和实习中学生的优缺点）
四、授课质量分析
【作业】。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
授课主要内容或板书设计
课堂教学安排（教案设计）
教学过程主要教学内容及步骤学生活动
课件图文展示
教师分析讲解
教师演示操作
图文展示第一课时教案：
任务一燃油滤清器更换
一、燃油滤清器结构
按其安装位置的不同分为内装式（与燃油泵为一整体，直接
装在燃油箱内）和外装式（装在车辆底部的燃油管上）。
二、功用
燃油滤清器用来过滤燃油中的杂质，并能使油水分离。
听讲思考
观看课件图
文展示
思考回答问
题
观看教师操
作演示
听讲思考
学生举例说
明其重要及
危害后果外装式燃油滤清器
内装式燃油滤清器
1.燃油箱；
2.燃油泵；
3.压力调节器；
2
3
4
6
5
1
教师分析
讲解
教师演示
操作
图文展示
结合实际
案例分析
器重要性
（1）实操所需工具，如左图；
（2）工具要齐全，摆放要整齐
2.车辆安全防护
（1）安装车轮挡块；
（2）安装排气烟道。
3.安装车内防护
（1）安装座椅套；
（2）安装转向盘套；
（3）铺地板垫。
思考记忆
讨论分析
填写任务书
反思训练问
题
听取教师实
训总结分析
听讲思考
课件展示图文展示学习内容
课件图文展示
教师分析讲解4.安装车外防护与预检
（1）降下驾驶员侧车窗玻璃；
（2）拉发动机舱盖释放杆，打开发动机舱盖；
（3）安装翼子板布；
（4）安装前格栅布；
（5）进行车辆预检
5.燃油管路泄压
（1）拆除后排座位；
（2）撬开油泵维修盖板；
（3）拔开燃油泵插头；
（4）起动发动机，运行至熄火；
（5）再起动发动机2～3次。
6.拆卸燃油泵总成
（1）拆卸燃油泵的燃油管路；
（2）从燃油箱上拆下燃油泵总成。
观看课件图
文展示
思考回答问
题
观看教师操
作演示
听讲思考
学生举例说
明其重要及
危害后果
听讲思考
观看课件
观看课件思
考分析
教师演示操作
图文展示
结合实际案例分析器重要性7.拆下油位警告开关
（1）将滤清器分总成固定在台钳上；
（2）用手钳拆下警告开关和O形圈。
8.更换燃油滤清器
（1）用专用工具（SST）拆下滤清器；
（2）检查并清洁滤清器安装表面；
（3）把燃油涂在新滤清器密封圈上；
（4）用手安装并拧紧滤清器，再拧紧滤清器3/4圈。
9.拆下油位警告开关
学生讨论分
析并回答教
师提问
学生分组练
习
思考记忆
讨论分析
填写任务书
反思训练问注意：不能用力弯曲油管；拆下后用尼龙袋包裹，防止异物进入。
注意：在台钳爪上垫铝板或布，防止损坏滤清器分总成。
课件展示图文展示学习内容
课件图文展示
教师分析讲解
教师演示操作
课件图文展示（1）将一个新的O形圈装上油位警告开关；
（2）把燃油涂在O形圈上；
（3）用手安装油位警告开关。
10.装复燃油泵总成
（1）将燃油泵总成装入燃油箱；
（2）接上燃油泵的燃油管路；
（3）接上燃油泵的电线接插件；
（4）安装维修盖板。
11.装复燃油泵总成
（1）将燃油泵总成装入燃油箱；
（2）接上燃油泵的燃油管路；
（3）接上燃油泵的电线接插件；
（4）安装维修盖板。
题
听取教师实
训总结分析注意：O形圈必须更换。
注意：维修盖板用丁基胶带粘住。
教师分析讲解
教师演示操作
图文展示12.车辆、工具复位
（1）取下排气烟道；
（2）取下车内、外防护用品；
（3）车辆复位，清洁车身；
（4）清洁并整理工具。
六、学生分组练习
1、以小组为单位，进行设备及工具的准备；每人按照任务
具体步骤进行操作，并及时填写任务书。
注意：在操作过程中要体现¡°5S¡±。
注意：维修盖板用丁基胶带粘住。
