色品坐标
荧光灯生产中如何配粉供大家参考
为满足顾客对灯管的高光通、长寿命、色溶差、显色指数等参数的需要。
所以有实力的制灯厂为了保证质量上高品质、己推行了单色粉自配各种色温灯管。
或者单色粉的微调。
在生产中有时并不能得到理想的光电参数与制灯的工艺相关的有涂层的厚度及上下端厚簿差、灯内气体的种类及压力、汞的纯度、、、、、、等等。
但假没工艺不变、对x、y值的调整＜当燃是单色粉加入＞有一个″最好＂。
在批量生产前测定粉浆是否符合要求。
我称为＂打点＂。
通过打点就改变了以粉决定灯管的质量。
色溶差、光电参数也能达到客户要求。
把老粉、多余的粉充份利用、在市场上有更好的竞争力。
如何打点移动xy值呢？
1加红粉；色温降低x值增大、显色指数提高、光通量有所降低、y值变化很少、但也有点下降
2 加兰粉：色温升高、x值y值多减少＜6500k粉基本相同值＞显色指数略高、光通量降低。
3 加绿粉：原色温低于5000k色温增大、原色温高于5000k色温减少、光通量提高、显色指数降低。
4 混合粉点位在单色粉点位与原粉浆点位的莲线上。
5可根椐自己生产工艺、每2公斤粉的粉浆加入20克单色红粉计算降每克多少色温。
加入20克兰粉计算每克升多少色温。
加入20克绿粉计算上移多少。
红粉加大X值，绿粉加大Y值，兰粉同时缩小X、Y值，比较坐标点与中心点的位置差来调整就可以了
色品图
以不同位置的点表示各种色品的平面图。
1931年由国际照明委员会(CIE)制定，故称CIE色品图。
描述颜色品质的综合指标称为色品，色品用如下3个属性来描述：
①色调。
色光中占优势的光的波长称主波长，由主波长的光决定的主观色觉称色调。
②亮度。
由色光的能量所决定的主观明亮程度。
③饱和度。
描述某颜色的组分中纯光谱色所占的比例，即颜色的纯度。
由单色光引起的光谱色认为是很纯的颜色，在视觉上称为高饱和度颜色。
单色光中混有白光时纯度降低，相应地饱和度减小。
例如波长为650纳米的色光是很纯的红色，把一定量白光加入后，混合结果产生粉红色，加入的白光越多，混合色就越不纯，视觉上的饱和度就越小。
标注
附图为CIE色品图，图中x坐标是红原色的比例，y坐标是绿原色的比例，代表蓝原色的坐标z可由x＋y＋z＝1推出。
图中
弧线上的各点代表纯光谱色，此弧线称为光谱轨迹。
从400纳米(紫)到700纳米(红)的直线是光谱上没有的紫-红颜色系列(非光谱色)。
中心点C代表白色，相当于中午太阳光的颜色，其色品坐标为x＝0.3101，y＝0.3162。
色品图上任给一点S，就可立刻得到S点所代表的颜色的色调和饱和度。
连结CS，其延长线交光谱轨迹于O点，O点处的波长即颜色S的主波长，决定了颜色S 的色调。
从C到S点和O点的距离之比CS／CO为该颜色的饱和度。
从光谱轨迹上任一点通过C点引一直线到达对侧光谱轨迹上的另一点，则该直线两端的颜色互为补色。
从代表非光谱色系列的直线上任一点P通过C点引一直线，交光谱轨迹于Q点，Q 点的颜色是P点非光谱色的补色。
非光谱色的表示方法是在它的补色波长后加一字母c，例如528c代表波长为528纳米的绿色的补色，即紫红色。
任何两种颜色混合时，混合色的颜色点一定在前两颜色点的连线上。
从色品图可看出，红、绿、蓝三原色可合成任何颜色。
CIE色品图有很大实用价值，任何颜色，不论是光源色还是表面色，都可在色品图中标定出来，这使颜色的描述既简便又准确，各色光的合成途径也一目了然。
为保证颜色的正确辨认，CIE于1983年公布了《视觉信号表面色》标准，该文件在CIE色品图上对视觉信号表面色规定了具体范围。
明度、色调和饱和度称为颜色视觉三特性。
1）明度就是明亮的程度；
2）色调是由波长决定的色别，如700nm光的色调是红色，579nm光的色调是黄色，510nm光的色调是绿色等等
3）
+饱和度就是纯度，没有混入白色的窄带单色，在视觉上就是高饱和度的颜色。
光谱所有的光都是最纯的颜色光，加入白色越多，混合后的颜色就越不纯，看起来也就越不饱和。
国际照明委员会（CIE）1931年制定了一个色度图，用组成某一颜色的三基色比例来规定这一颜色，即用三种基色相加的比例来表示某一颜色，并可写成方程式：
(C)=G(R)+G(G)+B(B)
式中，（C）代表某一种颜色，（R）、（G）、（B）是红、绿、蓝三基色，R、G、B是每种颜色的比例系数，它们的和等于1，即R＋G＋B＝1，“C”是指匹配即在视觉上颜色相同，如某一蓝绿色可以表达为：
(C)=0.06(R)+0.31(G)+0.63(B)
如果是二基色混合，则在三个系数中有一个为零；如匹配白色，则R、G、B应相等。
任何颜色都用匹配该颜色的三基色的比例加以规定，因此每一颜色都在色度图中占有确定的位置。
色度图中：
X轴色度坐标相当于红基色的比例；
Y轴色度坐标相当于绿基色的比例。
图中没有Z轴色度坐标（即蓝基色所占的比例），因为比例系数X＋Y＋Z＝1，Z的坐标值可以推算出来，即1一（X＋Y）
＝Z。
国际照委会制定的CIE1931色度图如附图31。
色度图中的弧形曲线上的各点是光谱上的各种颜色即光谱轨迹，是光谱各种颜色的色度坐标。
红色波段在图的右下部，绿色波段在左上角，蓝紫色波段在图的左下部。
图下方的直线部分，即连接400nm和700nm的直线，是光谱上所没有的、由紫到红的系列。
靠近图中心的C 是白色，相当于中午阳光的光色，其色度坐标为X＝0．3101，Y＝0．3162。
设色度图上有一颜色S，由C通过S画一直线至光谱轨迹O点（590nm），S颜色的主波长即为590nm，此处光谱的颜色即S的色调（橙色）。
某一颜色离开C点至光谱轨迹的距离表明它的色纯度，即饱和度。
颜色越靠近C越不纯，越靠近光谱轨迹越纯。
S点位于从C到590nm光谱轨迹的45％处，所以它的色纯度为45％（色纯度％＝（CS／CO）×100。
从光谱轨迹的任一点通过C画一直线抵达对侧光谱轨迹的一点，这条直线两端的颜色互为补色（虚线）。
从紫红色段的任一点通过C点画一直线抵达对侧光谱轨迹的一点，这个非光谱色就用该光谱颜色的补色来表示。
表示方法是在非光谱色的补色的波长后面加一C字，如536G，这一紫红色是536nm绿色的补色。
CIE1931色度图有很大的实用价值，任何颜色，不管是光源色还是表面色，都可以在这个色度图上标定出来，这就使颜色的描述简便而准确了。
例如为了保证颜色标志的正确辨认和交通安全的管制，在CIE1931色度图上规定了具体的范围，它适用于各种警告信号和颜色标志的编码。
再如在CIE1931色度图上，可推出由两种颜色相混合所得出的各种中间色。
如Q和S相加，得出Q到S直线的各种中间颜色，如T点，由C通过T抵达552nm的光谱色，可由552nm的波长颜色看出T 的色调，并可由T在C与552nm光谱色之间所占位置看出它的纯度。
在实际应用中，如彩色电视、彩色摄影（乳胶处理）或其它颜色复现系统都需要选择适当的红（R）、绿（G）、蓝（B）三基色，用来复现白色和各种颜色，所选定的（R）、（G）、（B）在色度图上的位置形成一个三角形。
应使（R）、（G）、（B）三角形尽量能包括较大面积，同时（R）、（G）、（B）线应尽量靠近光谱轨迹，以复现比较饱和的红、绿、蓝等颜色。
色坐标计算方法
先计算色坐标。
方法是，必须先有光谱P（λ）。
然后光谱P（λ），与三刺激函数X（λ）、Y（λ）、Z（λ），分别对应波长相乘后累加，得出三刺激值，X、Y、Z。
那么色坐标x=X/(X+Y+Z)、Y/(X+Y+Z)一般，光谱是从380nm到780nm，间隔5nm，共81个数据。
X（λ）、Y（λ）、Z（λ），是CIE规定的函数，对应光谱，各81个数据，色度学书上可以查到。
再计算色温，例如色度坐标x=0.5655,y=0.4339。
用“黑体轨迹等温线的色品坐标”有麦勒德、色温、黑体轨迹上的(xyuv)、黑体轨迹外的(xyuv)。
我们用xy的数据来举例。
一、为了方便表达，把黑体轨迹上的x写成XS、y写成YS，黑体轨迹外的x写成XW、y写成YW。
先把每一行斜率K算出，K=(YS-YW)/(XS-XW)，写在表边上。
例如:麦勒德530斜率K1=(.4109-.3874)/(.5391-.5207)=1.3352麦勒德540斜率K2=(.4099-.3866)/(.5431-.5245)=1.2527麦勒德550斜率K3=(.4089-.3856)/(.5470-.5282)=1.2394二、找出要计算的x=.5655、y=.4339这个点，在哪两条等温线之间，就是这点到两条等温线距离一正一负。
如果不知道它的大概色温，计算就繁了；因为你说是钠灯，那么它色温在1800到1900K之间。
用下公式算出这点到麦勒德530，1887K等温线的距离D1D1=((x-YS)-K(y-XS))/((1+K×K)开方)=((.4339-.4109)-1.3352(.5655-.5391))/((1+1.3352×1.3352)开方)=(.023-.03525)/(1.6682)=-.0073432再计算出这点到麦勒德540，1852K等温线的距离D2D2=((.4339-.4099)-1.2527(.5655-.5431))/((1+1.2527×1.2527)开方)=(.024-.02806)/(1.6029)=-.0025329因为D1、D2都是负数，没找到。
色度学、色坐标,色温,容差,显色指数
色坐标，色温，容差，显色指数是什么关系?该如何控制?2700K X:0.463 Y:0.420 4000K X:0.380 Y:0.3805000K X:0.346 Y:0.359 6400K X:0.313 Y:0.337色坐标反映的是被测灯管颜色在色品图中的位置,他是利用数学方法来表示颜色的基本参数。
色温就是说灯管在某一温度T下所呈现出的颜色与黑体在某一温度T0下的颜色相同时,则把黑体此时的温度T0定义为灯管的色温。
容差是表征的是光源色品坐标偏离标准坐标点的差异,是光源颜色一致性性能的体现.显色指数实际上就是显示物体真实颜色的能力，这里的真实颜色指的是在太阳光下照射所反映出的颜色。
显色指数与色温是有关系的，一般而言，色温越低显色指数越高，白炽灯就是100，节能灯通常在75-90之间。
显色指数反映了照明体复现颜色的能力,根据人们的生活习惯,认为日光下看到的颜色为物体的真实颜色.色坐标和容差\色温是有关系的,坐标确定后容差和色温也就确定.但他们和现色指数无关.控制它们主要是要稳定制灯工艺,特别是粉层厚薄和真空度,充氩量.然后用荧光粉进行调配,不要随意更换荧光粉厂家.色坐标与色容差是有关系的，色坐标是根据色标图而算出来的，色差就是实际测出的色坐标与标准的差。
色差大从一方面来说也就是你的灯管的稳定性怎么样，以我的经验，你可以去检查一下氩气是否达到工艺要求(氩气适当多一些可增强灯管的一致性)，由于T5是自动圆排机，所以也要检查一下系统的真空度是否良好(真空度差也会使颜色产生较大的差异，最后去测一下，圆排机烘箱的上下端温度差是否在40以内。
白光LED光通量随色坐标增大而增加研究了在蓝光芯片加黄色荧光粉制备白光LED方法中,色坐标位置对光通量的影响。
在同样蓝光功率条件下,我们对标准白光点(色坐标x=0.33±0.05,y=0.33±0.05)附近不同色坐标位置的光通量进行了计算。
假设(0.325,0.332)位置流明效率为100 lm/W,计算得出,最大光通量对应的色坐标位置为(0.35,0.38),光通量为112 lm;最小光通量对应的色坐标位置为(0.29,0.28),光通量为93.5 lm。
光学基础-色度
1.5 色度色度学中所应用的方法和工具，都是以目视颜色匹配定律和国际上一致采用的标准为基础的。
国际照明委员会（CIE ），通过其色度学委员会，推荐了色度学方法和基本的标准。
1.5.2 三原色三原色：（红R 、绿G 、兰B ）或（品红、绿、兰）三原色不能由其他色混合得到，三原色的波长如下：红：700nm ，绿：546.1nm ，兰：435.8nm由RGB 构成白光，得亮度比为L R =L G :L B =1:4.5907:0.0601 Lm/(s r ·m 2)色度坐标和色品坐标三原色坐标：R ，G ，B ，是三维色度坐标。
色品坐标(归一化坐标)：r=R R+G+B , g= G R+G+B ,b= B R+G+B, 并有 r+g+b=1光谱三刺激值（色匹配函数） )(λr ,)(λg ,)(λb 代表匹配一种颜色，需要R 、G 、B 的比例。
即取 )(λc = B b G g R r )()()(λλλ++，就可以匹配出所要求的)(λc 颜色.并且)(λr ,)(λg ,)(λb 是有表可查的，其规律可参见图1.5－1。
图1.5－1 色匹配函数（6）色度图及色品图三原色坐标见图1.5－2a,色品坐标见图1.5－2b,实际色谱的色品则示于图1.5－2c 中。
由图1.5－2c 可见，三原色系统的色品图中有很大部分出现负值，使用很不方便，为此，国际照明委员会建立了CIE 标准色度系统，解决了这一问题。
图1.5－2 色度及色品图1.5.4 CIE 标准色度系统设立标准光源和标准观察者,建立假想色度坐标 ),,(Z Y X ，归一化坐标),,(z y x 和色匹配函数),,(z y x ，以此来建立CIE 标准色度系统。
1） CIE1931标准色度系统这一色度系统是在观测视场为2°的情况下制订出来的。
（1）标准色度坐标的变换CIE1931标准色度系统的变换关系为：[]⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡B G R B G R Z Y X 5943.50565.000601.05907.40002.11302.17517.17689.299.001.000106.08124.01770.02.03100.04900.06508.5 及⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡---=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡----=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡Z Y X Z Y X B G R 1786.00025.00009.00157.02524.00912.00828.01587.04185.00092.10144.00052.00888.04264.15152.04681.08966.03646.26508.512） CIE1964标准色度系统 因为CIE1931标准色度系统的观测视场为2°，不能概括所有情况，所以又制订出CIE1964标准色度系统，它的观测视场是10°，其定义式、数据及曲线略有变化。
色品坐标
色品坐标1 标准照明体与标准光源为了统一颜色测量和评价标准，cie(国际照明委员会)规定了四种标准照明体a，b，c，d 和三种标准光源a，b，c。
cie规定的标准照明体是指特定的光谱能量分布，是规定的光源颜色标准。
这种特定的光谱能量分布不是必须由一个光源直接提供，也并不一定用某一光源来实现，而可以用多个同性能的光源和辅助体共同实施。
而标准光源是用来实现标准照明体光谱功率分布的光源。
其中，cie标准照明体d65代表相关色温为6504k的典型昼光，接近大多数情况下日光照明的条件。
cie标准照明体d50代表相关色温为5003k的典型昼光，其光谱的蓝、绿、红波段的能量分布接近等能状态。
cie标准照明体a、b、c由标准光源a、b、c实现，但对于模拟典型日光的标准照明体d65和d50，目前cie还没有推荐相应的标准光源。
因为它的光谱能量分布在目前还不能由真实的光源准确地实现。
当前国际上正在研制的3种模拟d65人造光源分别为：带滤光器的高压氙弧灯、带滤光器的白炽灯和荧光灯。
2 颜色样品的照明与观察条件现代印刷行业的生产过程中的数据化与标准化日益得到重视。
数字化的颜色信息正在印刷生产的各个工艺环节传递，尤其在对颜色进行管理和控制的过程中，颜色的照明和观察条件的标准化则更应得到重视。
在实际生产中，我国新闻出版行业标准cy/t3-1999以及国际标准化组织推荐的《iso3664∶2000观察彩色透射片和复印品的照明条件》标准，应作为印刷复制行业颜色技术测量和颜色评价的主要标准。
1）照明条件对于观察反射颜色样品(反射原稿和复制品)应采用cie标准照明体d65，其参数指标在iel931色品图上的色品坐标为x=0.3127，y=0.3291；在ciel960 ucs色品图上的色品坐标为u=0.1978，v=0.3122，所用人工光源为标准照明体d65的模拟体，光源与标准照明体的色品偏差值△c应小于0.008，光源的一般显色指数ra应大于等于90，特殊显色指数ri(检验色样9～15)应大于等于80。
黑体轨迹等温线的色品坐标

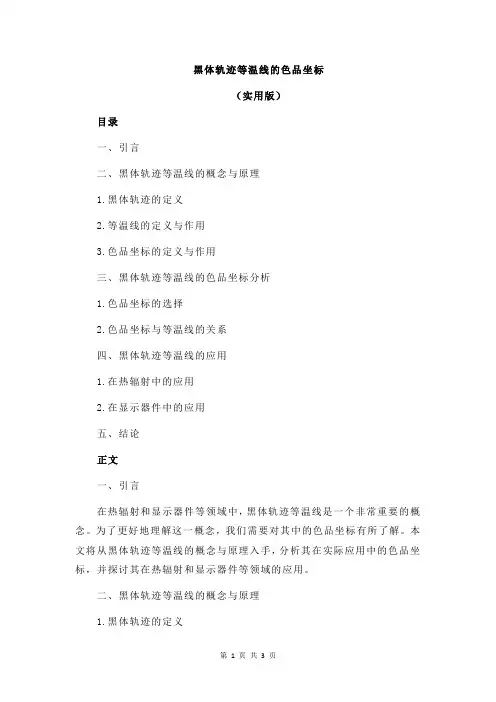

黑体轨迹等温线的色品坐标（实用版）目录一、引言二、黑体轨迹等温线的概念与原理1.黑体轨迹的定义2.等温线的定义与作用3.色品坐标的定义与作用三、黑体轨迹等温线的色品坐标分析1.色品坐标的选择2.色品坐标与等温线的关系四、黑体轨迹等温线的应用1.在热辐射中的应用2.在显示器件中的应用五、结论正文一、引言在热辐射和显示器件等领域中，黑体轨迹等温线是一个非常重要的概念。
为了更好地理解这一概念，我们需要对其中的色品坐标有所了解。
本文将从黑体轨迹等温线的概念与原理入手，分析其在实际应用中的色品坐标，并探讨其在热辐射和显示器件等领域的应用。
二、黑体轨迹等温线的概念与原理1.黑体轨迹的定义黑体轨迹是指在热辐射场中，一个物体随着温度的升高，其辐射强度与温度之间的关系所形成的轨迹。
黑体轨迹是研究热辐射问题的基础，对于理解热辐射的规律具有重要意义。
2.等温线的定义与作用等温线是指在热辐射场中，具有相同温度的一系列点所组成的曲线。
等温线可以用来表示物体在不同温度下的辐射强度分布，对于研究热辐射传输和热辐射控制等问题具有重要作用。
3.色品坐标的定义与作用色品坐标是用来描述颜色分布的坐标系，通常由色相、明度和纯度三个参数组成。
在显示器件等领域中，色品坐标可以用来精确地控制颜色的显示，提高显示效果的质量。
三、黑体轨迹等温线的色品坐标分析1.色品坐标的选择在研究黑体轨迹等温线时，我们需要选择合适的色品坐标来描述其颜色分布。
通常情况下，我们可以选择色相、明度和纯度这三个参数来表示黑体轨迹等温线的颜色分布。
2.色品坐标与等温线的关系色品坐标与等温线之间存在密切的关系。
通过改变色品坐标中的某个参数，可以实现等温线上不同温度点的颜色变化。
这对于研究热辐射传输和热辐射控制等问题具有重要意义。
四、黑体轨迹等温线的应用1.在热辐射中的应用黑体轨迹等温线在热辐射领域中具有广泛的应用。
通过研究黑体轨迹等温线，我们可以了解热辐射的传输规律，从而提高热辐射的利用率和降低热辐射对环境的影响。
黑体轨迹等温线的色品坐标
黑体轨迹等温线的色品坐标摘要：1.引言2.黑体轨迹的概述3.等温线的定义及其与黑体轨迹的关系4.色品坐标的概念及其在黑体轨迹和等温线中的应用5.总结正文：【引言】黑体轨迹和等温线是热辐射学中的两个重要概念，它们在研究物体的热辐射特性和温度分布等方面有着广泛的应用。
色品坐标是一种用于描述颜色特性的参数，它可以用来描述黑体轨迹和等温线的颜色特性。
本文将对黑体轨迹、等温线和色品坐标进行概述，并探讨它们之间的关系。
【黑体轨迹的概述】黑体轨迹是指在给定温度和辐射强度条件下，黑体在辐射空间中的辐射强度分布。
黑体轨迹通常用辐射强度与波长的关系来表示，其形状随着温度的变化而变化。
在热辐射学中，黑体轨迹是一个重要的参考标准，因为它可以用来描述其他物体的热辐射特性。
【等温线的定义及其与黑体轨迹的关系】等温线是指在热辐射场中，具有相同温度的点构成的曲线。
等温线可以用来描述物体的温度分布，也可以用来表示热辐射场中的温度梯度。
在热辐射学中，等温线通常是通过测量物体在不同温度下的辐射强度来绘制的。
黑体轨迹与等温线有着密切的关系。
在给定温度下，黑体轨迹上的每个点都对应着等温线上的一个点。
因此，黑体轨迹可以用来描述等温线的形状，而等温线则可以用来描述黑体轨迹的温度分布。
【色品坐标的概念及其在黑体轨迹和等温线中的应用】色品坐标是一种用于描述颜色特性的参数，它通常用来描述颜色的色度和明度。
在热辐射学中，色品坐标可以用来描述黑体轨迹和等温线的颜色特性。
具体来说，色品坐标可以用来描述黑体轨迹和等温线的颜色随温度变化的规律。
【总结】黑体轨迹和等温线是热辐射学中的两个重要概念，它们在研究物体的热辐射特性和温度分布等方面有着广泛的应用。
色品坐标是一种用于描述颜色特性的参数，它可以用来描述黑体轨迹和等温线的颜色特性。
标准色品坐标及G值选择
© 1994-2006 China Academic Journal Electronic Publishing House. All rights reserved.
2005年 12月 灯与照明 第 29卷第 4期
由实验可知 , 1 号 、2 号光通虽高 , 但色容差较 大 ,偏出国际标准值 ( SDCM Φ 5 ) 4 号色容差小 ,但光 通量较低 。色容差大 ,光通量就高 ,色容差小 ,光通 量就低 。关键是看色点在色坐标中所处的区域 ,如 表 1中 4号的光通量大于 5号的光通量 ,而 4号的色 容差小于 5号的色容差 ; 6号的光通量小于 7号的光 通量 ,而 6号的色容差大于 7号的色容差 。从颜色测 量结果可看出 ,这几号样品的色坐标点所处的位置 区域不同 。如果图 2中的 A 区 ,光通量较高 ,色容差 应控制在该区 ,在此区域内尽量减小色容差 ,从而达 到减小色温差进而达到时维持高光通量的目的 。
(3)由修正后的坐标 x’, y可’ 得出最终移向的坐 标为 x1 = x2 + x’, y1 = y2 + y。’
2)由色坐标公式 g11 △x2’ + 2g12 △x’△y’+ g22 △y2’ = ( SDCM ) 2
其中 △x’= x0 - x1 , △y’= y0 - y1 , x0 , y0 为标准色 坐标 , (见表 3) 。
图 2 光色测量结果
3 ॥ᇅაטᆜ
一般而言 ,红粉可提高显色指数 (Ra) ,而其密度最 大易于沉淀 ;绿粉可提高光通量 ,色坐标一般偏中心位 置上方 ,这也是要控制色坐标点在 A 区的原因之一 ;蓝 粉可提高色温 Tc,但加入量较小 ,因其光衰较大 ,由此可 见并非把色坐标控制在中心位置为最佳。
LED封装行业分光分色标准中的色坐标、黑体轨迹、等温线等色度学概念的计算方法
LED封装行业分光分色标准中的色坐标、黑体轨迹、等温线等色度学概念的计算方法摘要在当今全球能源紧缺的环境下，节约能源已成为全人类共同的意识。
同时，国家也在大力倡导节能减排，在刚刚成功举办的2010年上海世博会和2008年的北京奥运会都不约而同的以绿色节能为主题，这就给中国LED照明产业的发展带来了巨大的历史机遇。
发光二极管（LED）作为新一代绿色光源，与传统光源（白炽灯、荧光灯和高强度放电灯等）相比，具有节能、环保、响应时间短，体积小，寿命长、抗震性好等多项优势，因而受到人们的青睐，成为各国半导体照明领域研究的热点。
本文主要是围绕LED的发光原理和LED封装行业的发展状态，重点探讨在LED封装行业分光分色标准制定过程中涉及的色坐标、等色温线、黑体轨迹曲线等色度学概念的计算方法，为LED封装行业的工程师提供非常实用的理论指导。
关键词：LED、等色温线、黑体轨迹。
第一章前言发光二极管（Light Emitting Diode，即LED）于20世纪60年代问世，在20世纪80年代以前，只有红光、橙光、黄光和绿光等几种单色光，主要作为指示灯使用，这一时期属于LED“指示应用阶段”。
20世纪90年代初，LED的亮度有了较大提高，LED的发展和应用进入了“信号和显示阶段”。
1994年，日本科学家中村修二在GaN基片上研制出了第一只蓝光LED，在1997年诞生了InGaN蓝光芯片+YAG荧光粉的白光LED，使LED的发展和应用进入了“全彩显示和普通照明阶段”。
LED作为一种固态冷光源，是一种典型的节能、环保型绿色照明光源，必将成为继白炽灯、荧光灯和高强度放电灯（HID）之后的第四代新光源。
LED芯片通常用III-V族化合物半导体材料(如GaAs、GaP、GaN）通过外延生产工艺制造而成，其发光核心是PN结，具有一般PN结的特性，即正向导通，反向截止、击穿特性等。
LED发光原理是LED在正向电压下，电子由N区注入P区，空穴由P区注入N区，电子和空穴在PN结复合，其中部分复合能转换成辐射发光，另一部分转换成热辐射，后者不产生可见光。
色坐标软件使用说明
色坐标软件使用说明1、 CIE介绍国际照明协会法国语的缩写，相关网站为：http://www.cie.co.at/2、色坐标介绍色坐标也叫色品坐标或色度坐标。
CIE色度系统中，三刺激值各值与他们之和的比。
在XYZ色品系统中，由三刺激值X、Y、Z可算出色品坐标x、y、z。
x=X/(X+Y+Z)，y=Y/(X+Y+Z)，z=Z/(X+Y+Z)。
XYZ表示任何一种特定颜色所具有的三种理论原色刺激的量。
X表示红原色刺激的量、Y表示绿原色刺激的量，而Z表示蓝原色刺激的量。
简单的就是某个光源发光的颜色在色坐标图中的位置，代表颜色的成分。
纯白光色坐标为（0.33±0.05, 0.33±0.05）3、软件介绍ColorCoordinate.exe：计算色坐标的软件，目前为1.0版本，台湾人编写，228K大小。
CIE1931.exe：色坐标图，976K大小。
4、使用说明1、准备含波长和发光强度两栏的文本文件（.txt）。
波长范围为300–800之间。
实际测量往往不是在此范围，那么把测量范围外的强度设为0。
前提当然是要求发射谱包含所有发出的光。
文本制作参见例子Em349.txt。
2、打开ColorCoordinate.exe，依次点击“打开文件–“线性内插”–“计算”，就可得到色坐标值。
如例子Em349.txt的色坐标为（0.3260834, 0.3439385）。
该软件同时计算出该色坐标对应的色温Tc。
如例子Em349.txt的色温为5784.230607747963、打开CIE1931.exe，输入x和y值，点击ENTER，就会在色坐标图中标出位置。
该软件可同时标出无数个位置，只要反复输入x和y值即可。
最后点击SA VE就可保存结果。
例子：。
黑体轨迹等温线的色品坐标
黑体轨迹等温线的色品坐标引言黑体轨迹等温线的色品坐标是研究光谱学和热力学中的重要概念。
通过分析黑体辐射的光谱特性，我们可以了解物体的热力学性质以及颜色表现。
本文将介绍黑体轨迹等温线的概念、色品坐标的定义和计算方法，并探讨其在实际应用中的意义和影响。
黑体轨迹在热力学中，黑体是指能够完全吸收并且完全发射辐射能量的理想化物体。
根据普朗克辐射定律和斯蒂芬-玻尔兹曼定律，黑体辐射具有特定的频谱分布。
通过调节黑体温度，我们可以观察到不同颜色的光线。
这些不同颜色所组成的曲线被称为黑体轨迹。
黑体轨迹可用于描述不同温度下物质所呈现出来的颜色。
等温线在色彩空间中，等温线是指连接相同颜色亮度级别（或明暗程度）的点的曲线。
等温线的形状和分布取决于色彩空间模型。
在CIE（国际照明委员会）色彩空间中，等温线被称为色品坐标。
这些坐标用于描述人眼对不同颜色的感知。
色品坐标色品坐标是一种描述颜色的数学表示方法。
在CIE色彩空间中，常用的色品坐标系统有CIE XYZ、CIE Lab和CIE Luv等。
以CIE XYZ为例，色品坐标可以用三个数值表示：X、Y和Z。
其中，X、Y和Z分别表示红、绿和蓝三个基准刺激值在观察者眼中所产生的感知亮度。
通过计算不同温度下黑体轨迹的XYZ值，我们可以得到黑体轨迹等温线在CIE XYZ 空间中的色品坐标。
色品坐标计算计算黑体轨迹等温线的色品坐标需要以下步骤：1.根据普朗克辐射定律计算黑体辐射能量；2.根据斯蒂芬-玻尔兹曼定律计算黑体辐射功率；3.将辐射功率转换为CIE XYZ值；4.根据CIE XYZ值计算色品坐标。
具体计算方法较为复杂，涉及到积分、插值和数值计算等。
在实际应用中，通常使用计算机模拟和数值优化方法来求解。
应用意义黑体轨迹等温线的色品坐标在光谱学和热力学中具有重要的应用意义：1.色彩科学：通过研究黑体轨迹等温线的色品坐标，我们可以了解不同颜色的光线如何相互作用以及如何被人眼感知。
这对于色彩科学、色彩管理和图像处理等领域具有重要意义。
