(完整版)常用低压电路电器知识讲解及维修技巧
常用低压电器的常见故障及维修方法
常用低压电器的常见故障及维修方法常用低压电器的常见故障及维修方法电气线路中使用的低压电器很多，结构繁简程度不一，今天店铺整理的文章主要是分析各低压电器所共有的各零部件常见故障及维修方法，然后再分析一些常用低压电器的常见故障及维修方法。
一、低压电器零部件常见故障及维修1、触头的故障及维修(1)触头过热。
触头接通时，有电流通过便会发热，正常情况下触头是不会过热的。
当动静触头接触电阻过大或通过电流过大，则会引起触头过热，当触头温度超过允许值时，会使触头特性变坏，甚至产生熔焊。
产生触头过热的具体原因分析如下：①通过动、静触头间的电流过大。
任何电器的触头都必须在其额定电流值下运行，否则触头会过热。
造成触头电流过大原因有系统电压过高或过低;用电设备超载运行;电器触头容量选择不当和故障运行四种可能。
②动静触头间的接触电阻变大。
接触电阻的大小关系到触头的发热程度，其增大的原因有：一是因触头压力弹簧失去弹力而造成压力不足或触头磨损变薄，针对情况应更换弹簧或触头;二是触头表面接触不良。
例如在运行中，粉尘、油污覆盖在触头表面，加大了接触电阻;再如，触头闭合分断时，因有电弧会使触头表面烧毛、灼伤，致使残缺不平和接触面积减小，而造成接触不良。
因此应注意对运行中的触头加强保养。
对铜制触头表面氧化层和灼伤的各种触头可用刮刀或细锉修正;对大、中电流的触头表面，不求光滑，重要的是平整;对小容量触头则要求表面质量好;对银及银基触头只需用棉花浸汽油或四氯化碳清洗即可，其氧化层并不影响接触性能。
维修人员在修磨触头时，切记不要刮削销削太过，以免影响使用寿命，同时不要使用砂布或砂轮修磨，以免石英砂粒嵌于触头表面，反而影响触头接触性能。
对于触头压力的测试可用纸条凭经验来测定。
将一条比触头略宽的纸条(厚0.01mm)夹在动、静触头间，并使开关处于闭合位置，然后用手拉纸条，一般小容量的电器稍用力，纸条即可拉出;对于较大容量的电器，纸条拉出后有撕裂现象。
常用低压电器基础知识(ppt 48页)
2010-03
21
当交变磁通穿过短路环 所包围的截面积S2时在 环中产生涡流，根据电 磁感应定律，此涡流产 生的磁通Φ 2在相位上 落后于短路环外铁心截 面S1中的磁通Φ 1，由 Φ 1、Φ 2产生的电磁吸 力为F1、F2，作用在衔 铁上的合成电磁吸力是 F1+F2。只要此合力始终 大于其反力，衔铁就不 会产生振动和噪音。
1.接触器的结构 如图示为交流接触器的结构示 意图，它由以下五个部分组成。 （1）电磁机构: 电磁机构其作用是将电磁能 转换成机械能，带动触点使 之闭合或断开。电磁机构由 电磁线圈、（静）铁心、衔 铁（动铁心）三部分组成.
2010-03
24
（2）主触点和灭弧系统 根据主触点的容量大小，有桥式触点和指形触点两种结
2010-03
6
线接触 由于它的接触区域是一条直线，触点在通断过程中是滚动接触。 如图示：开始接触时，静动触点在a点接触，靠弹簧压力经b点滚动到c点 ，断开时作相反运动，这样可以自动清除触点表面的氧化膜。同时，长 期工作的位置不是在易烧灼的a点，而是在c点，保证了触点的良好接触 ，这种滚动线接触多用于中等容量的触点，如接触器的主触点； 面接触可允许通过较大的电流，这种触点一般在接触表面上镶有合金， 以减小触点接触电阻和提高耐磨性。多用作较大容量接触器的主触点。
图1-2 触点的接触形式
2010-03
7
（2）触头的结构形式
触头的结构形式主要有单断点指形触头（多用于接触器的主触点）和 双断点桥式触头（辅助触点）。
图1-3 常见的触头结构
图1-4双断点桥式触头的结构
（3）触点的初压力、终压力和超程
2010-03
8
(4)按其所控制的电路可分为主触头和辅助触头： 主触头用于接通或断开主电路允许通过较大的电流；辅助 触头用于接通或断开控制电路，只能通过较小的电流。 (5)触头按其原始状态可分为常开触头和常闭触头： 原始状态时（即线圈未通电）断开，线圈通电后闭合的触 头叫常开触头；原始状态闭合，线圈通电后断开的触头叫 常闭触头。（线圈断电后所有触头复原）
电工作业 低压电器知识
电工作业低压电器知识一、引言低压电器是指额定电压在1000V及以下的电器设备，广泛应用于家庭、商业和工业领域。
掌握低压电器的知识对于电工作业至关重要，本文将介绍低压电器的基本原理、常见故障及维修方法。
二、基本原理1. 电压和电流低压电器工作时，电压和电流是两个基本参数。
电压是电器设备所需的电能，而电流是电能的流动。
在低压电器中，通常使用交流电，电压的单位是伏特(V)，电流的单位是安培(A)。
2. 电路和开关低压电器的工作离不开电路和开关。
电路是电流在电器中流动的路径，可以分为串联电路和并联电路。
开关用于控制电流的通断，常见的开关有单向开关、双向开关和多向开关。
3. 保护装置保护装置是为了保护低压电器设备和人身安全而设计的。
常见的保护装置有熔断器、断路器和漏电保护器。
熔断器和断路器可以在电路过载或短路时切断电流，避免设备损坏和火灾事故。
漏电保护器可以检测到漏电情况，并及时切断电源，保护人身安全。
三、常见故障及维修方法1. 电路故障电路故障是低压电器常见的问题之一。
当电路出现故障时，可能会导致设备无法正常工作或电流过大引发火灾。
如果发现电路故障，首先应切断电源，然后检查电路是否有断路或短路现象，修复或更换故障部件。
2. 开关故障开关故障会导致低压电器无法启动或无法关闭。
如果开关无法启动，首先检查电源是否正常，然后检查开关是否损坏，如有必要，更换开关。
如果开关无法关闭，可能是由于接触不良或内部故障，需要进行清洁或维修。
3. 保护装置故障当保护装置故障时，无法及时切断电流，可能会导致设备损坏或人身安全受到威胁。
如果发现保护装置故障，应立即切断电源，并检查故障原因。
对于熔断器和断路器，可能需要更换熔丝或重置断路器。
对于漏电保护器，可以检查连接线路是否正常，或更换故障保护器。
四、结论低压电器知识是电工作业的基础，只有掌握了基本原理和常见故障的维修方法，才能保证电器设备的正常运行和人身安全。
在实际工作中，电工应时刻注意电器设备的安全使用，及时检查和维修故障，确保低压电器的正常运行。
常用低压电器和电路图基本知识
线圈 KT
KT
或 KT
KT
KT 通电延时接点
KT KT
瞬动 接点
(b)通电 延时继 电器图 形符号
延时 调节螺 丝
断电 延时接 点 或
空气阻尼式瞬动时接间常点用继低压电电器器和电示路意图基图本知及识 图K形T 符号
线圈
23
KT
热继电器
热继电器主要是用于电气设备（主 要是电动机）的过负荷保护，热继 电器是一种利用电流热效应原理工 作的电器，它具有与电动机容许过 载特性相近的反时限动作特性，主 要与接触器配合使用，用于对三相 异步电动机的过负荷和断相保护。
30
转换开关
转换开关是一种多挡位、多触
第11章 继电器接触器控制系统
第一节 常用低压电器和电路图基本知识 1.1 常用低压电器的分类 1.2 电源接地系统 1.3 电器的文字符号和图形符号
常用低压电器和电路图基本知识
1
1.1 常用低压电器的分类
1.按用途或控制对象分类
1、配电电器： 主要用于低压配电系统中。
2、控制电器： 主要用于电气传动系统中。
常用低压电器和电路图基本知识
17
电磁式继电器
电磁式继电器广泛地应用于低压控制系统中， 常用的电磁式继电器有电流继电器、电压继电 器、中间继电器以及各种小型通用继电器等。
调节螺丝 调节螺母
衔铁
非磁性垫片
反力弹簧 铁轭
线圈
常闭接点 常开接点
小型通用继电器 Y 输出量
1
0
X1 X2
X 输入量
(a) 直流电磁式继电器结构示意图
KA
线圈
KA
A1
A2
(a)中间继电器示意图
(b)中间继电器图形符号

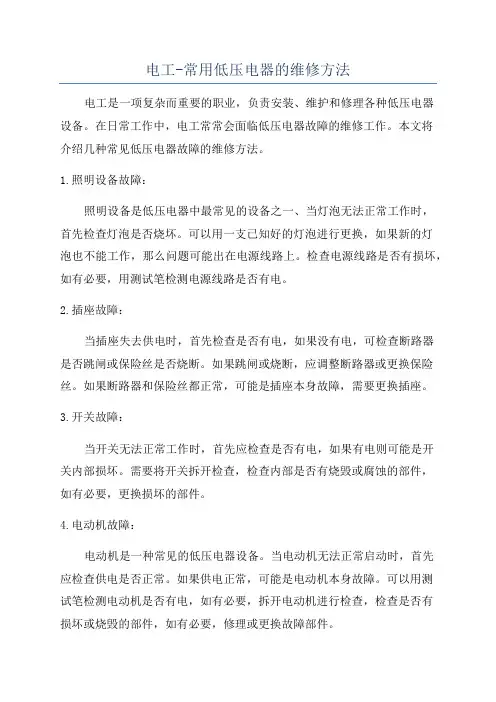

电工-常用低压电器的维修方法
电工-常用低压电器的维修方法电工是一项复杂而重要的职业，负责安装、维护和修理各种低压电器设备。
在日常工作中，电工常常会面临低压电器故障的维修工作。
本文将介绍几种常见低压电器故障的维修方法。
1.照明设备故障：照明设备是低压电器中最常见的设备之一、当灯泡无法正常工作时，首先检查灯泡是否烧坏。
可以用一支已知好的灯泡进行更换，如果新的灯泡也不能工作，那么问题可能出在电源线路上。
检查电源线路是否有损坏，如有必要，用测试笔检测电源线路是否有电。
2.插座故障：当插座失去供电时，首先检查是否有电，如果没有电，可检查断路器是否跳闸或保险丝是否烧断。
如果跳闸或烧断，应调整断路器或更换保险丝。
如果断路器和保险丝都正常，可能是插座本身故障，需要更换插座。
3.开关故障：当开关无法正常工作时，首先应检查是否有电，如果有电则可能是开关内部损坏。
需要将开关拆开检查，检查内部是否有烧毁或腐蚀的部件，如有必要，更换损坏的部件。
4.电动机故障：电动机是一种常见的低压电器设备。
当电动机无法正常启动时，首先应检查供电是否正常。
如果供电正常，可能是电动机本身故障。
可以用测试笔检测电动机是否有电，如有必要，拆开电动机进行检查，检查是否有损坏或烧毁的部件，如有必要，修理或更换故障部件。
5.电路板故障：当电路板无法正常工作时，首先应检查供电是否正常。
如果供电正常，可能是电路板本身故障。
可以用测试笔检测电路板上的电路连接情况，如有必要，用万用表检测各个电子元件的工作状态，找出故障元件并进行更换。
6.变压器故障：变压器是一种常见的低压电器设备。
当变压器无法正常工作时，首先应检查供电是否正常。
如果供电正常，可以用测试笔检测变压器的输入和输出情况，如有必要，拆开变压器进行检查，检查是否有损坏或烧毁的部件，如有必要，修理或更换故障部件。
在进行维修工作时，电工应遵守以下注意事项：-在进行维修工作之前，务必切断电源，以确保安全。
-使用适当的工具和设备进行维修，并遵守正确的维修方法。
低压电工基础知识-精选.pdf
相电压
解：作星形连接时， UY相 = 127V, U Y线 = 3U Y 相 = 127V x 3 作三角形连接时， U = 127V
三相电路的功率计算
单相有功功率： P = IU ( 纯电阻电路 )
功率因数：衡量电器设备效率高低的一个系数．用
Cos? 表示 .
对于纯电阻电路， Cos? = 1
对于非纯电阻电路， Cos? < 1
1.4.2 并联电路
1.4.2.1 电 阻的并联 : 将电路中若干个电阻并列连接起来的接法 , 称为电阻并联 .
1.4.2.2 并 联电路的特点 : 各电阻两端的电压均相等 , 即 U1 = U 2 = U 3 = … = U n; 电路的总电流等于电
路中各支路电流之总和 , 即 I = I 1 + I 2 + I 3 + … + I n; 电路总电阻 R 的倒数等于各支路电阻
相电压与线电压的关系如下： Ｂ U 线 = 3U 相；Ｕ相 = 220V ；
U 线 = 380V Ｃ 相电流：流过每一相线圈的电流．
用Ｉ相表示 线电流：流过端成的电流．用Ｉ线表
示． 相电流等于线电流．
三角形连接
A
B
＂Δ＂
Ｉ线 = 3I 相；Ｕ线 = Ｕ相
电工基础知识
C
(
三线三相输出 )
示例：有一三相发电机，其每相电动势为 127V，分别求出三相绕组作星形连接和三角形连接时的线电压和
欧姆定律
1.3.1 欧姆定律是表示电压、电流、电阻三者关系的基本定律
.
1.3.2 部分电路欧姆定律 : 电路中通过电阻的电流，与电阻两端所加的电压
成正比 , 与电阻成反比 , 称为部分欧姆定律 . 计算公式为 R U U = IR
低压开关电器的一般维修方法
低压开关电器的一般维修方法1. 引言1.1 什么是低压开关电器低压开关电器是一种用于控制电路的设备，通常用于低压电气系统中。
它们可以帮助实现电路的开关、调节和保护功能。
低压开关电器包括各种不同类型的设备，如断路器、隔离开关、接触器、漏电保护器等。
这些设备通常被广泛应用于工业、商业和家庭用电领域。
低压开关电器的主要作用是在电路中起到开关的作用，当电路发生故障时，它们可以自动切断电源，保护电气设备和人员安全。
低压开关电器还可以实现电路的远程控制，提高电路的可靠性和灵活性。
在现代电气系统中，低压开关电器已经成为不可或缺的组成部分。
它们不仅能够提高电路的安全性，还可以减少维护成本和提高电气设备的寿命。
对低压开关电器进行及时维修和保养是非常重要的。
只有保持低压开关电器的正常运行状态，才能确保电路的稳定性和安全性。
1.2 维修的重要性低压开关电器在各种电气设备中起着至关重要的作用，它们负责控制电路的通断，保证电气设备的正常运行。
而随着低压开关电器的使用时间的延长，可能会出现各种故障，影响设备的正常运行。
这时候维修就显得尤为重要了。
维修可以及时解决低压开关电器的故障，确保设备的正常运行。
如果故障时间过长，可能会导致设备受损更严重，甚至影响生产和工作的正常进行。
及时维修是非常重要的。
维修可以节省相关费用。
如果低压开关电器出现故障不及时维修，可能会导致整个设备的更大损坏，甚至需要更换新设备，造成不必要的费用支出。
而及时维修，可以避免这种情况的发生，节约相关费用。
维修对于低压开关电器的保养和维护至关重要。
只有经常进行维修工作，及时发现和解决问题，才能保证设备的长期稳定运行，提高设备的使用寿命，也能避免不必要的损失。
所以，维修对于低压开关电器来说是非常重要的。
2. 正文2.1 常见的低压开关电器故障1. 烧坏：由于电流过大或者设备老化，导致开关电器内部元件烧坏。
这种故障通常会导致开关电器无法正常工作或者无法断开电路。
常用低压电路电器知识讲解及维修技巧
第1章 常用低压电器
1.1 低压电器的基础知识
1.1.1 低压电器的分类
1． 按用途可分
(1) 低压配电电器：包括刀开关、转换开关、 熔断器和自动开关。用途：低压配电系统对系统控制 与保护，使系统中出现短路电流时， 其热效应不会 损坏电器。
(2) 低压控制电器：包括接触器、控制继电器及 各种主令电器等，用途：主要用于设备电气控制系统。
第1章 常用低压电器
4.3.2 熔断器的选择 1． 熔断器的选择 熔断器的额定电压和额定电流应不小于
线路的额定电压和所装熔体的额定电流。 熔断器的分断能力必须大于电路中可能出现 的最大故障电流。
第1章 常用低压电器
2． 熔体额定电流的选择 （1） 对于电炉和照明等电阻性负载，可用作过 载保护和短路保护，熔体的额定电流应稍大于或等于 负载的额定电流。 （2） 电动机的启动电流很大，熔体的额定电流 应考虑启动时熔体不能熔断而选得较大些，因此对电 动机只宜作短路保护而不能作过载保护。
第1章 常用低压电器 图4-11 瓷插式熔断器
第1章 常用低压电器
（2） 有填料螺旋式熔断器：它由瓷帽、熔管、瓷 套及瓷座等组成。熔管是一个瓷管，内装熔体和灭弧 介质石英砂， 熔体的两端焊在熔管两端的金属盖上， 其一端标有不同颜色的熔断指示器，当熔体熔断时指 示器弹出，便于发现并更换同型号的熔管。有填料螺 旋式熔断器外形结构如图4-12所示。
这种熔断器的优点是灭弧力强，熔体更换方便，被 广泛用于发电厂、 变电所和电动机的保护。
第1章 常用低压电器
（4） 新型熔断器：自复式熔断器是应用非线性 电阻元件（金属钠等）在高温下电阻特性突变的原 理制成的。
第1章 常用低压电器
自复式熔断器由金属钠制成熔丝，它在常温下 具有高电导率（略次于铜），短路电流产生的高温 能使钠汽化，气压增高， 高温高压下气态钠的电阻 迅速增大，呈高电阻状态， 从而限制了短路电流。 当短路电流消失后，温度下降，气态钠又变为固态 钠，恢复原来良好的导电性能，故自复式熔断器可 重复使用。因其只能限流，不能分断电路，故常与 断路器串联使用，以提高分断能力。目前自复式熔 断器有RZ1系列熔断器，它适用于交流380 V的电路 中与断路器配合使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1章 常用低压电器 图 4-4 灭弧措施
第1章 常用低压电器 图4-5 熔断器的灭弧措施
第1章 常用低压电器
1.2 低压开关
1.2.1 刀开关
1． 胶盖刀开关 胶盖刀开关又称开启式负荷开关，由瓷地板、静 触头、触刀、瓷柄、熔体和胶盖等构成。其结构简单， 价格低廉，常用作照明电路的电源开关，也可用来控 制5.5 kW以下异步电动机的启动与停止。因其无专门 的灭弧装置，故不宜频繁分、 合电路。
第1章 常用低压电器
• 灭弧措施主要有以下几种： • (1)拉长电弧：依靠触点的分开， 机械地拉长电
弧，如图（a）、（b）所示。 • (2)磁吹灭弧：利用导电回路或特制线圈的电流
在弧区产生磁场， 使电弧受力迅速移动并拉长 电弧（磁吹灭弧），如图4-4（a）、 （b）、 （c）、（d）所示。 • (3)分隔电弧：将电弧分隔成许多串联的短弧， 如图（c）、（f）所示。 • (4)冷却电弧：依靠磁场作用，将电弧驱入用耐 弧材料制成的狭缝中， 以加快电弧的冷却，如 图4－4（e）、（g）所示。 • (5)气体吹弧：在封闭的灭弧室中，利用电弧自 身能量分解固体材料产生气体， 提高灭弧室中 的压力， 或利用产生的气体进行吹弧。 （6）其他
第1章 常用低压电器
第1章 常用低压电器
图 4-6 HK (a) 内部结构； (b) 图形符号
第1章 常用低压电器 对于照明和电热负载，可选用额定电压220 V或250 V， 额定电流大于所有负载额定电流的开关。对于电动 机的控制， 可选用额定电流大于电动机额定电流３倍 的开关。
胶盖刀开关的型号(HK 2—□/□)
第1章 常用低压电器
安装和使用胶盖开关时应注意下列事项： (1)电源进线应接在静触头一边的进线端（进线 座应在上方），用电设备应接在动触头一边的出线端。 这样，当开关断开时，闸刀和熔体均不带电，以保证 更换熔体时的安全。（上进下出） (2)安装时，刀开关在合闸状态下手柄应该向上， 不能倒装和平装，以防止闸刀松动落下时误合闸。
第1章 常用低压电器 4.2.2 组合开关
组合开关又称转换开关，由分别装在多层绝缘件内的 动、 静触片组成。动触片装在附有手柄的绝缘方轴上， 手柄沿任一方向每转动90°，触片便轮流接通或分断。为 了使开关在切断电路时能迅速灭弧，在开关转轴上装有扭 簧储能机构，使开关能快速接通与断开，从而提高了开关 的通断能力。图所示为HZ10系列转换开关的外形和内部结 构。
第1章 常用低压电器
第1章 常用低压电器 2 交流电磁铁的分磁环
分磁环（也称短路环）：对单相交流电磁机构， 一般在铁心端面上安置一个铜制的分磁环，以便改善 工作状况.
短路环工作原理：电磁机构的磁通是交变的，而 电磁吸力与磁通的平方成正比，当磁通为零时，吸力 也为零，这时衔铁在弹簧反力作用下被拉开，磁通大 于零后，吸力增大，当吸力大于反力时， 衔铁又吸合， 衔铁会产生强烈的振动和噪声。振动会使电器寿命缩 短。所以为了消除振动，单相交流电磁机构必须加装 分磁环。
(2) 低压控制电器：包括接触器、控制继电器及 各种主令电器等，用途：主要用于设备电气控制系统。
第1章 常用低压电器
2． 按动作方式分 (1) 自动切换电器：它依靠电器本身参数变化 或外来信号（如电流、电压、温度、压力、速度、 热量等）自动完成接通、分断或使电机启动、反向 及停止等动作，如接触器、 继电器等。 (2) 手控电器：它依靠外力（人力）直接操作 来进行切换等动作，如按钮、刀开关等。 （3）电器按其执行机能还可分为有触点电器和 无触点电器。
第1章 常用低压电器
1.1.2 电磁式低压电器基本结构及灭弧 1． 电磁机构 1） 电磁机构通常采用电磁铁的形式，由吸引线圈、
铁心（又称静铁心或磁轭）和衔铁（也称动铁心） 三部分组成，其工作原理如下：当线圈通入电流后，
磁通Φ通过铁心。 衔铁和工作气隙形成闭合回路，
因衔铁受到电磁力，便吸向铁心。
第1章 常用低压电器 图4-1 电磁机构示意图
低压电器图片
HK系列刀开关 带熔断器刀开关 带熔断器刀开关
三相刀开关
三相刀开关
防爆刀开关
第1章 常用低压电器
组合开关
万能转换开关 可逆转换开关
各种类型按钮
带灯普通按钮
第1章 常用低压电器
微动开关 接近开关
各种类型行程开关 各种接近开关
第1章 常用低压电器
单元件断路器 单相断路器
三相断路器
带漏电保护断路器
第1章 常用低压电器
第1章 常用低压电器
3）
1。电弧的产生：各种有触点电器都是通过触点的 开、闭来通、断电路的。 触点接通电路时，存在接触 电阻，引起触点升温；触点分断电路时，由于热电子 发射和强电场的作用使气体游离，从而在分断瞬间产 生电弧。
2.电弧的危害：开关电器在分断电路时产生的电弧， 一方面使电路仍旧保持导通状态，延迟了电路的开断； 另一方面会烧损触点，缩短电器的使用寿命。
RL1系列螺旋式熔断器 RT0系列有填料封闭管式熔断器 瓷插式熔断器
第1章 常用低压电器
RO,RT系列熔断芯子
慢溶保险丝
高分子PTC自复保险丝
CFC36系列交流接触器
CKC1（CJ40）系列接触器
第1章 常用低压电器
中间继电器
热继电器
第1章 常用低压电器
空气囊时间继电器
空气囊时间继电器
电子式时间继电器
这种开关适用于交流50 Hz、电压380 V以下和直流电 压220 V以下的电路中，供手动不频繁地接通和断开电源， 以及控制5 kW以下异步电动机的直接启动、停止和正反转。
第1章 常用低压电器
第1章 常用低压电器
1.1 低压电器的基础知识(9) 1.2 低压开关(20) 1.3 熔断器(31) 1.4 接触器(51) 1.5 真空断路器(72) 1.6 继电器(76) 1.7 电涌保护器(120) 1.8 主令电器(128)
1.9 常用其它低压电器(149)
第1章 常用低压电器
AR-731F2 AR-731F3
JSS1P1--时间继电器
DH11S-S--时间继电器
第1章 常用低压电器
1.1 低压电器的基础知识
1.1.1电器：包括刀开关、转换开关、 熔断器和自动开关。用途：低压配电系统对系统控制 与保护，使系统中出现短路电流时， 其热效应不会 损坏电器。
