现代模具加工技术复习题

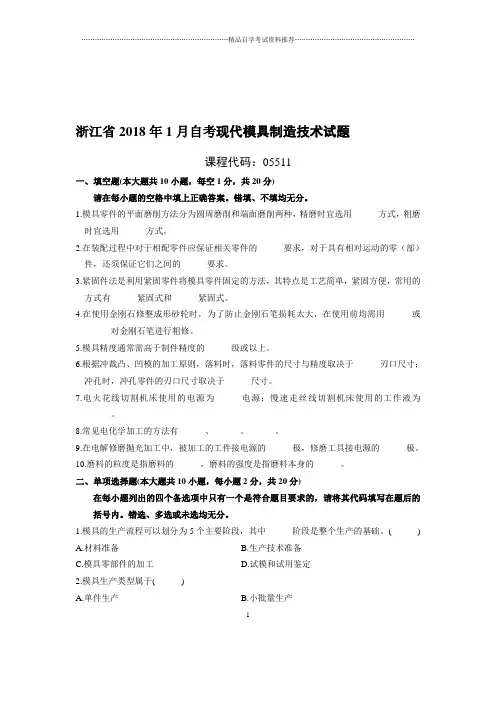

1月浙江自考现代模具制造技术试题及答案解析
浙江省2018年1月自考现代模具制造技术试题课程代码：05511一、填空题(本大题共10小题，每空1分，共20分)请在每小题的空格中填上正确答案。
错填、不填均无分。
1.模具零件的平面磨削方法分为圆周磨削和端面磨削两种，精磨时宜选用______方式，粗磨时宜选用______方式。
2.在装配过程中对于相配零件应保证相关零件的______要求，对于具有相对运动的零（部）件，还须保证它们之间的______要求。
3.紧固件法是利用紧固零件将模具零件固定的方法，其特点是工艺简单，紧固方便，常用的方式有______紧固式和______紧固式。
4.在使用金刚石修整成形砂轮时，为了防止金刚石笔损耗太大，在使用前均需用______或______对金刚石笔进行粗修。
5.模具精度通常需高于制件精度的______级或以上。
6.根据冲裁凸、凹模的加工原则，落料时，落料零件的尺寸与精度取决于______刃口尺寸；冲孔时，冲孔零件的刃口尺寸取决于______尺寸。
7.电火花线切割机床使用的电源为______电源；慢速走丝线切割机床使用的工作液为______。
8.常见电化学加工的方法有______、______、______。
9.在电解修磨抛光加工中，被加工的工件接电源的______极，修磨工具接电源的______极。
10.磨料的粒度是指磨料的______，磨料的强度是指磨料本身的______。
二、单项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.模具的生产流程可以划分为5个主要阶段，其中______阶段是整个生产的基础。
( )A.材料准备B.生产技术准备C.模具零部件的加工D.试模和试用鉴定2.模具生产类型属于( )A.单件生产B.小批量生产1C.中批量生产D.大批量生产3.成形磨削对模具结构的要求，下列不正确的是( )A.凸模应设计成直通形式B.凸模要带有凸肩C.凸模形状复杂可设计成镶拼式凸模D.凹模采用镶拼结构时，尽可能按对称线分开4.使用电火花线切割不可以加工( )A.方孔B.小孔C.阶梯孔D.窄缝5.在超声波抛光加工中，要获得较高的加工表面质量，则要求磨料尺寸小，工件材料的硬度______，超声波振幅小。
模具工艺期末复习题和答案
模具⼯艺期末复习题和答案模具⼯艺与设备期末综合练习题⼀．概念题1、光整加⼯；2电规准3、孔系4、成形表⾯5、极性效应6、模具寿命7、成形磨削⼆．填空题1、控制间隙的⽅法__________________,_________________,_____________,________________,______________,______________。
等2、研抛的⽅法有_____________________,__________________,_____，________________,________________。
3、成形磨削的⽅法有两种__________ ,___________________。
4、漏料孔加⼯常⽤的⽅法有 , , 。
5、相关件孔系的加⼯⽅法有___________,____________,____________。
6、模具零件的⽑坯形式主要分为，，，。
7、电⽕花正极性加⼯时，⼯件接；⼀般线切割加⼯时，⼯件接；电铸成形时母模接；电解磨削时⼯件接；电化学抛光时被加⼯零件接。
8、模具装配的⼯艺⽅法有__________________,____________________,__________________。
9、型腔冷挤压的⽅式有_______________,___________________。
当D/d时两者⽆⼤差异。
10、模具零件的固定⽅法_________________,____________________,____________________,_________ ,________________,__________________，_______________________。
11、原型材的主要下料⽅式有，，，。
12、模座的加⼯主要是平⾯和孔的加⼯。
为了使加⼯⽅便和容易保证加⼯要求，在个⼯艺阶段应先加⼯平⾯，后加⼯孔。
13、装配好的推杆及复位杆，当模具处于闭合状态时，推杆顶⾯应⾼出型⾯0.05-0.10 mm，复位杆端⾯应低于分型⾯0.02-0.05 mm。
05511现代模具制造技术
05511现代模具制造技术总复习第一章概论1．模具的精度主要由制品精度和模具结构的要求来决定。
2．冲裁凸模和凹模要求表面光洁，刃口锋利，要求刃口部分的表面粗糙度为：R a 0.4。
3．材料硬度高，不属于模具制造的基本要求。
4．模具工作部分的表面粗糙度Ra都要求小于：0.8 m 。
5．模具成本低，不是模具制造的特点。
6．模具的寿命是指模具能生产合格产品的总数量。
7．根据模具的工艺特点，模具制造过程中尽可能减少使用专用二类工具。
8．模具制造时应满足的基本要求是制造精度高、使用寿命长、制造周期短、模具成本低。
9．模具制造的特点有：制造质量要求高、形状复杂、材料硬度高、单件生产。
10．模具制造周期的长短主要取决于制模技术和生产管理水平的高低。
11．模具制造技术的发展趋势：（1）开发、发展精密、复杂、大型、长寿命模具，以满足国内市场的需要。
（2）加速模具标准化和商品化，以提高模具质量，缩短模具制造周期。
（3）大力开发和推广应用模具CAD/CAM技术，提高模具制造过程的自动化程度。
（4）积极开发模具新品种、新工艺、新技术和新材料。
（5）发展模具加工成套设备，以满足高速发展的模具工业需要。
12．模具制造的基本工艺路线：（1）根据制品零件图样或实物进行估算。
（2）模具设计。
（3）模具制图。
（4）零件加工。
（5）装配调整。
（6）试模。
13．与传统机械加工相比，特种加工的优点：（1）加工情况与工件的硬度无关，可以实现以柔克刚。
（2）工具与工件一般不接触，加工过程不必施加明显的机械力。
（3）可加工各种复杂形状的零件。
（4）易于实现加工过程自动化。
14．我国模具技术的进步主要表现在：1）研究开发了几十种模具新钢种及硬质合金，钢结硬质合金等新材料，并采用了一些热处理新工艺，使模具使用寿命得到延长。
2）发展了一些多工位级进模和硬质合金模等新产品，并根据国内生产需要研制了一批精密塑料注射模。
3）研究开发了一些新技术和新工艺，如三维曲面数控仿形加工，模具表面抛光，表面皮纹加工以及皮纹辊制造技术，模具钢的超塑性成型技术和各种快速模技术等。

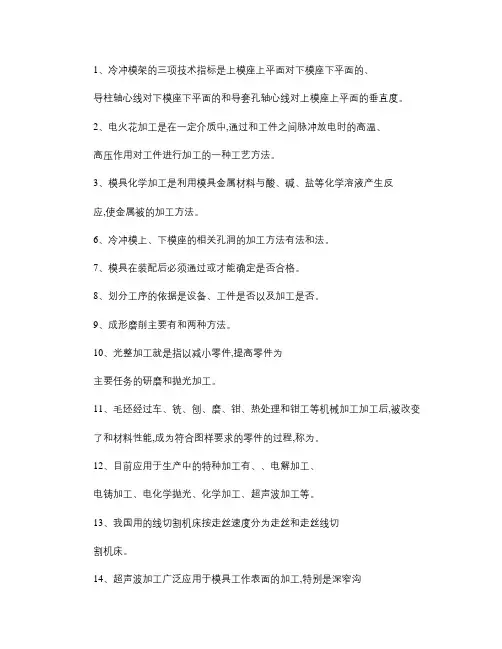

现代模具加工技术复习题(精)
1、冷冲模架的三项技术指标是上模座上平面对下模座下平面的、导柱轴心线对下模座下平面的和导套孔轴心线对上模座上平面的垂直度。
2、电火花加工是在一定介质中,通过和工件之间脉冲放电时的高温、高压作用对工件进行加工的一种工艺方法。
3、模具化学加工是利用模具金属材料与酸、碱、盐等化学溶液产生反应,使金属被的加工方法。
6、冷冲模上、下模座的相关孔洞的加工方法有法和法。
7、模具在装配后必须通过或才能确定是否合格。
8、划分工序的依据是设备、工件是否以及加工是否。
9、成形磨削主要有和两种方法。
10、光整加工就是指以减小零件,提高零件为主要任务的研磨和抛光加工。
11、毛坯经过车、铣、刨、磨、钳、热处理和钳工等机械加工加工后,被改变了和材料性能,成为符合图样要求的零件的过程,称为。
12、目前应用于生产中的特种加工有、、电解加工、电铸加工、电化学抛光、化学加工、超声波加工等。
13、我国用的线切割机床按走丝速度分为走丝和走丝线切割机床。
14、超声波加工广泛应用于模具工作表面的加工,特别是深窄沟槽表面的。
15、调整冲裁间隙的方法有法、法和凸模镀铜法等。
16、加工经济精度指在正常的下(采用符合质量标准的设备、工艺装备和标准技术等级工人、不延长加工时间所能保证的精度。
17、电火花线切割加工也是通过和工件之间脉冲放电时的高温、高压作用对工件进行加工的一种工艺方法。
18、(rapid prototyping mannufacturing是新近出现的一种用材料堆积出制件的制造方法。
19、线切割程序格式有、、ISO、ETA等。
20、万能夹具主要由工件装夹部分、回转部分、和组成。
21、线切割时工件的装夹方法有。
22、在模具制造中主要是用来加工模型腔表面的花纹、图案和文字等。
A电解加工 B 化学腐蚀 C电铸加工 D超声加工23、超声波抛光的余量一般控制在内。
A 0.02~0.04mmB 0.1~0.4mmC 0.5~1mmD 1~2mm24、电火花加工中正极蚀除速度大于负极蚀除速度时,工件应接极,电极应接极,形成极性加工。
模具制造技术复习题
《模具制造技术》复习题一填空1、模具制造工艺过程主要包括（机械加工工艺过程）过程和（装配工艺过程）过程两部分。
2、基准按其作用不同可分为（设计）基准和（工艺）基准两大类。
3、加工余量的确定方法有（估计）法、（查表）法和（计算）法。
4、导柱的一端与导套（间隙）配合，另一端与模座（过盈）配合。
5、模具的制造精度主要体现在模具（模具工作零件）的精度和相关部位的（配合）精度。
6、指形铣刀有（单刃）、（双刃）及多刃三种。
7、模具零件的加工精度包含三个方面的内容：（尺寸）精度（形状）精度和（位置）精度。
8、在模具型腔加工中常用（普通立式）铣床、（万能工具）铣床和仿形铣床。
9、铣床仿形加工的基本形式有（垂直二维）仿形、（水平二维）仿形和三维仿形。
10、成型磨削主要有（成形砂轮）磨削法和（夹具）磨削法。
11、一次放电过程大致可分为（极介质间电离，击穿）（形成放电通道，介质热分解）（电极材料融化，气化膨胀）及（电极材料的抛出，极介质游分离）四个阶段。
12、在电火花加工中，为使脉冲放电能连续进行，必须靠（工具电极的自动递给）和（调节装置）来保证放电间隙。
13、影响电火花加工的工艺因素主要有（极性效应）（电规准）（放电间隙）（电极损耗）（加工斜度）（表面质量）（生产率）（）。
14、当正极的蚀除速度大于负极时，工件应接（正极），工件电板应接（负极），形成（正极性）加工。
15、电规准参数的不同组合可构成三种电规准则，即（粗规准）（中规准）（精规准）。
16、（电极损耗）是影响电火花加工精度的主要因素，也是衡量电规准参数选择是否合理、电极材料的加工性能好坏的一个重要指标。
17、在工件的（上口）、电极的（入口）处，二次放电的作用时间长，所受的腐蚀最严重，导致工件产生加工斜度。
18、在电加工工艺中，可利用加工斜度进行加工，如加工凹模时，将凹模（刃口）面朝下，直接利用其加工斜度作为凹模（刃口斜度）。
19、电火花加工采用的电极材料有（紫铜）、（黄铜）、（石墨）(任选三种)。
模具加工试题及答案
模具加工试题及答案一、单项选择题（每题2分，共20分）1. 模具加工中，以下哪个选项不是常用的加工方法？A. 数控铣削B. 电火花加工C. 手工打磨D. 激光切割答案：C2. 在模具设计中，以下哪个参数不是影响模具强度的因素？A. 材料硬度B. 模具尺寸C. 模具表面粗糙度D. 模具形状答案：C3. 模具的冷却系统设计主要为了解决以下哪个问题？A. 提高模具的加工速度B. 减少模具的磨损C. 延长模具的使用寿命D. 减少成型件的冷却时间答案：D4. 在模具加工过程中，以下哪个步骤是用于提高模具表面质量的？A. 粗加工B. 精加工C. 热处理D. 抛光答案：D5. 以下哪个材料不是常用的模具钢？A. P20B. H13C. 45号钢D. 316不锈钢答案：D6. 以下哪个不是模具加工中常见的测量工具？A. 卡尺B. 千分尺C. 游标卡尺D. 螺旋测微器答案：C7. 模具加工中，以下哪个选项不是数控加工的特点？A. 精度高B. 灵活性好C. 劳动强度大D. 生产效率高答案：C8. 在模具加工中，以下哪个因素不会影响加工精度？A. 机床精度B. 刀具磨损C. 操作者技能D. 材料硬度答案：D9. 模具加工中，以下哪个步骤不是热处理过程？A. 退火B. 淬火C. 回火D. 抛光答案：D10. 以下哪个不是模具加工中常用的润滑剂？A. 切削液B. 润滑油C. 润滑脂D. 冷却液答案：D二、多项选择题（每题3分，共15分）1. 模具加工中，以下哪些因素会影响模具的使用寿命？A. 材料选择B. 加工精度C. 操作者技能D. 模具维护答案：A B D2. 以下哪些是模具加工中常见的误差来源？A. 机床误差B. 刀具误差C. 材料误差D. 人为误差答案：A B C D3. 模具加工中，以下哪些步骤属于后处理过程？A. 热处理B. 抛光C. 装配D. 调试答案：B C D4. 以下哪些是模具加工中常用的测量方法？A. 直接测量B. 间接测量C. 比较测量D. 非接触测量答案：A B C5. 以下哪些是模具加工中常见的问题？A. 尺寸超差B. 表面粗糙C. 材料变形D. 精度不足答案：A B C三、判断题（每题1分，共10分）1. 模具加工中，数控铣削是一种常用的加工方法。
(完整版)模具复习题答案
复习题一、选择题1、按冲压工作性质，把制件不齐的或多余的部分切除，工序名称应选（B）A、落料B、切边C、切口D、剖切相关内容：冲裁（分离工序）包括：落料：依靠冲模将板料沿封闭轮廓分离，被分离的部分一般为工件。
冲孔：依靠冲模将板料沿封闭轮廓分离，被分离的部分一般为废料。
切断：将板料沿不封闭的轮廓分离。
切边：将工件边缘的多余材料冲切下来。
剖切：将冲压成型的半成品切开成为两个或数个工件。
切舌：沿不封闭轮廓，将板料部分切开并使其下弯。
2、塑料制品的壁厚应该是（B）A、大于100毫米B、均匀C、小于1毫米D、任意相关内容：根据成形工艺的要求，应尽量使制品各部分壁厚均匀，避免有的部位太厚或太薄，否则成型后因收缩不均匀会使制品变形或产生缩孔、凹陷烧伤以及填充不足等缺陷。
热塑性塑料制品的壁厚，一般在1～4mm。
壁厚过大，易产生气泡或凹陷，同时也不易冷却。
热固性塑料制品的厚度一般在1～6mm制件，壁过厚既要增加塑压时间，制品内部又不易压实，壁过薄则刚度差、易变形。
3、在实际生产中斜导柱斜角α最大不超过（25）度A、25B、20C、15D、10相关内容：斜导柱倾斜角的确定：斜导柱轴向与开模方向的夹角称为斜导柱的倾斜角α。
理论上α值取22°30’较合理。
一般在设计时α<25°，通常α为15°～20°。
4、按冲压工作性质，使毛坯的平面或曲面部分的边缘沿一定曲线折起，竖立这边，该工序名称应是（C）。
相关内容：成形（变形工序）包括：翻边：将工件的孔边缘或工件的外缘翻成竖立的边。
缩口：使空心件或管状毛坯的口部或中部径向尺寸缩小。
胀形：使空心件或管状毛坯向外扩张，胀出所需的局部直径较大的凸起曲面。
起伏成形：在板料或工件的表面上制成各种形状的凸起或凹陷。
校形：校平是将有供弯或翘曲的平板形零件压平以提高其平直度；整形是依靠材料的局部变形，少量改变工序件形状和尺寸，以保证工件的精度。
5、压力机在一次行程中，依次在几个不同的位置上同时完成多道工序冲模成为（A）。
现代模具制造技术练习题(doc 9页)
现代模具制造技术练习题(doc 9页)一、单选1．模具设计所要收集信息中最重要的是_营业部门的_。
2．加工汽车外壳模具一般采用____铸造_____。
3．模具制造的基本加工手段是____机械加工_____。
4．模柄的粗加工一般在___车床______完成。
5．在型腔仿形铣削的半精加工和精加工中应用最广的铣刀是__圆柱球头铣刀_______。
6．用于铸铁工件的粗、精仿形加工的铣刀是____双刃硬质合金铣刀_____。
7．对高精度孔距要求者必须进行____镗孔_____加工。
8．正弦精密平口钳的最大倾斜角度为20．利用阴极沉积的电化学加工有___电铸______。
21．导套孔径与与导柱配合一般采用_____ H7/h6 ____。
22．为了保证导向作用，要求导柱导套的配合间隙___小于______凸凹模之间的间隙。
一、多选1．正弦分中夹具适用于磨削____AD_____。
A．同一个中心的凸圆弧B．同一个中心的凹圆弧C．不同心的凸圆弧D．多角形2．在正弦分中夹具上磨削工件，要换算的工艺尺寸有___ABC______。
A．各圆弧中心之间的坐标尺寸B．回转中心至各平面或斜面的垂直距离C．各斜面对坐标轴的倾斜角度D．各圆弧的包角3．利用万能夹具磨削多回转中心工件时，一定要换算的工艺尺寸有___ABCD______。
A．各圆弧中心之间的坐标尺寸B．回转中心至各平面或斜面的垂直距离C．各斜面对坐标轴的倾斜角度D．各圆弧的包角4．与普通机床相比，数控加工的优点有____ABC_____。
A．产品质量稳定B．生产效率高C．加工精度高D．适用性强5．下列属于检测装置中属于模拟式的有____ACD_____。
A．感应同步器B．光栅C．磁栅D．旋转变压器ACD6．完整的CAD\CAM系统应具备的基本功能有_ABCD________。
A．快速计算和生成图形的功能。
B．存储大量程序、信息及快速检索功能。
C．人机交互通讯的操作功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、冷冲模架的三项技术指标是上模座上平面对下模座下平面的、
导柱轴心线对下模座下平面的和导套孔轴心线对上模座上平面的垂直度。
2、电火花加工是在一定介质中，通过和工件之间脉冲放电时的高温、
高压作用对工件进行加工的一种工艺方法。
3、模具化学加工是利用模具金属材料与酸、碱、盐等化学溶液产生反
应，使金属被的加工方法。
6、冷冲模上、下模座的相关孔洞的加工方法有法和法。
7、模具在装配后必须通过或才能确定是否合格。
8、划分工序的依据是设备、工件是否以及加工是否。
9、成形磨削主要有和两种方法。
10、光整加工就是指以减小零件，提高零件为
主要任务的研磨和抛光加工。
11、毛坯经过车、铣、刨、磨、钳、热处理和钳工等机械加工加工后，被改变
了和材料性能，成为符合图样要求的零件的过程，称为。
12、目前应用于生产中的特种加工有、、电解加工、
电铸加工、电化学抛光、化学加工、超声波加工等。
13、我国用的线切割机床按走丝速度分为走丝和走丝线切
割机床。
14、超声波加工广泛应用于模具工作表面的加工，特别是深窄沟
槽表面的。
15、调整冲裁间隙的方法有法、法和凸模镀铜法等。
16、加工经济精度指在正常的下（采用符合质量标准的设
备、工艺装备和标准技术等级工人、不延长加工时间）所能保证的精度。
17、电火花线切割加工也是通过和工件之间脉冲放电时的
高温、高压作用对工件进行加工的一种工艺方法。
18、（rapid prototyping mannufacturing）是新近出现的
一种用材料堆积出制件的制造方法。
19、线切割程序格式有、、ISO、ETA等。
20、万能夹具主要由工件装夹部分、回转部分、和
组成。
21、线切割时工件的装夹方法有。
22、在模具制造中主要是用来加工模型腔表面的花纹、图案和文字等。
A电解加工 B 化学腐蚀 C电铸加工 D超声加工
23、超声波抛光的余量一般控制在内。
A 0.02～0.04mm
B 0.1～0.4mm
C 0.5～1mm
D 1～2mm
24、电火花加工中正极蚀除速度大于负极蚀除速度时，工件应接极，电极应接
极，形成极性加工。
A 正、正、正 B负、负、负 C正、负、正 D负、正、负
25、调整冲裁模间隙时，将冷冲模翻过来，用手灯照射，从下模座的漏料孔中观
察间隙的大小和均匀情况的的方法叫。
A 透光法
B 垫片法
C 测量法 D切纸法
26、使用各种光敏树脂为成形材料，以激光为能源，以树脂为固化为特征的快速
成形方法叫法。
A立体平板印刷 B物体迭层制造 C选择性激光烧结 D熔丝沉积制造
27、在不同的生产类型下，同一产品的工艺过程是（）
A、相同的；
B、相似的；
C、不同的。
28、在3B格式的线切割程序BX BY BJ BG Z中G叫（）。
A加工指令 B坐标值 C计数方向 D计数长度
29、选择精基准的原则中讲到的“基准重合”是指（）
A、选择设计基准作为精基准
B、以粗基准作为精基准
C、在多数工序中采用同一组精基准定位
D、选择加工表面本身作为精基准
31、电火花加工凹模型孔是利用（）之间脉冲放电产生电腐蚀现象的
原理而进行的。
A.工作液与工件；
B.工作液与工具电极；
C.工件与工具电极。
32、用坐标镗床加工孔系，其表面粗糙度可达（）
A、Ra= 0.8；
B、Ra=0.4；
C、Ra=1.6。
33、模具电火花穿孔加工常用的电极结构形式有（）。
A、整体式
B、多电极式
C、镶拼式
D、组合式
34、在3B格式的线切割程序BX BY BJ BG Z中J叫。
A加工指令 B坐标值 C计数方向 D计数长度
35在我国常用的ISO指令代码中，快速定位是。
A G00
B G01
C G02
D G82
36电铸成型是利用电化学过程中的现象来进行成形加工的。
A 阴极沉积
B 阳极沉积 C阴极融化 D阳极融化
判断：
1、零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提下，按现
有的生产条件能用较经济的方法加工出来（）2、表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上的粗
糙基准只能使用二次（）3、工步是在加工表面、加工工具都不变的情况下，连续完成的那一部分工
序。
（）
4、在加工过程中直接保证的尺寸等称为封闭环。
（）
5、采用正弦精密平口钳或正弦磁力台夹具只能磨削平面或斜面（）
6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。
（）
7、周磨加工精度较高，适用于精磨。
（）
8、铰孔是对中小直径未淬硬孔进行半精加工和精加工。
（）
9、成形磨削中，凸模必须设计为镶拼结构。
（）
10、电火花成型加工适宜加工低刚度工件及微细加工。
（）
11、（）毛坯的形状和尺寸不仅与影响毛坯余量和公差的毛坯制造方法有关，还受工艺需要的影响。
12、（）特种加工与传统切削的加工机理完全不同。
13、（）电火花加工必须用脉冲电源才能实现。
14、（）电铸用的母模不可用非金属材料制造。
15、（）电解加工可加工任何金属材料。
16、（）装配好的模架，其上模座沿导柱移动应平稳，无阻滞现象。
17、（）用纸试冲时，如果冲出的纸样没有毛刺或毛刺是均匀的说明冲裁间隙合适。
18、（）电解磨削时，金属主要是靠电化学阳极溶解作用腐蚀的。
19、（）零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法加工出来。
20、（）表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向
上的粗糙基准只能使用二次。
1、简述模具制造的特点？
2、试述选择精基准的原则。
能够对典型的凸模（轴类零件）和凹模（平板类带孔零件）零件做出正确的加工工序过程卡。
