关于屏蔽线的一些性能简介
屏蔽线作用及使用方法
屏蔽线作用及使用方法1、屏蔽线的作用及使用方法屏蔽线是使用金属网状编织层把信号线包裹起来的传输线，编织层一般是红铜或者镀锡铜。
屏蔽线是为减少外电磁场对电源或通信线路的影响，而专门采用的一种带金属编织物外壳的导线。
这种屏蔽线也有防止线路向外辐射电磁能的作用。
屏蔽层需要接地，外来的干扰信号可被该层导入大地。
屏蔽电缆的屏蔽层主要由铜、铝等非磁性材料制成，并且厚度很薄，远小于使用频率上金属材料的集肤深度（所谓趋肤效应是指电流在导体截面的分布随频率的升高而趋于导体表面分布，频率越高，趋肤深度越小，即频率越高，电磁波的穿透能力越弱），屏蔽层的效果主要不是由于金属体本身对电场、磁场的反射、吸收而产生的，而是由于屏蔽层的接地产生的，接地的形式不同将直接影响屏蔽效果。
2、屏蔽电缆的结构屏蔽电缆包裹的导体叫屏蔽层，一般为导电布，编织铜网或铜（铝）铂。
普通：绝缘层+屏蔽层+导线；高级：绝缘层+屏蔽层+信号导线+屏蔽层接地导线。
屏蔽层一般需要接地。
屏蔽线的作用是将电磁场噪声源与敏感设备隔离，切断噪声源的传播路径。
屏蔽分为主动屏蔽和被动屏蔽，主动屏蔽目的是为了防止噪声源向外辐射，是对噪声源的屏蔽；被动屏蔽目的是为了防止敏感设备遭到噪声源的干扰，是对敏感设备的屏蔽。
屏蔽线的屏蔽层不允许多点接地，因为不同的接地点总是不一样的，各点存在电位差。
如多点接地，在屏蔽层形成电流，不但起不到屏蔽作用，反而引进干扰，尤其在变频器用的多的场合里，干扰中含有各种高次谐波分量，造成影响更大，应特别注意。
屏蔽布线系统源于欧洲，它是在普通非屏蔽布线系统的外面加上金属屏蔽层，利用金属屏蔽层的反射、吸收及趋肤效应实现防止电磁干扰及电磁辐射的功能，屏蔽系统综合利用了双绞线的平衡原理及屏蔽层的屏蔽作用，因而具有非常好的电磁兼容（EMC）特性电磁兼容（EMC）是指电子设备或网络系统具有一定的抵抗电磁干扰的能力，同时不能产生过量的电磁辐射。
也就是说，要求该设备或网络系统能够在比较恶劣的电磁环境中正常工作，同时又不能辐射过量的电磁波干扰周围其它设备及网络的正常工作。
屏蔽电缆_精品文档
屏蔽电缆屏蔽电缆是一种被广泛应用于电子设备和通信系统中的电缆类型，它具有屏蔽层来保护内部电信号免受干扰和电磁辐射的影响。
本文将介绍屏蔽电缆的原理、结构、主要应用领域和优势。
一、屏蔽电缆的原理屏蔽电缆的原理是通过在电缆的外部添加一层屏蔽层来避免电磁辐射和外界干扰对内部电信号的影响。
这种屏蔽层可以是金属丝织物、铝箔或金属管等材料制成。
屏蔽层通过吸收、反射或散射的方式将电磁辐射和干扰信号隔离在电缆外部，从而保证内部电信号的稳定传输。
二、屏蔽电缆的结构通常，屏蔽电缆包含以下几个主要部分：1. 内部导体：负责电信号的传输，可以是铜线、铝线或其他合适的材料。
2. 绝缘层：将内部导体与屏蔽层隔离，通常采用聚乙烯、聚氯乙烯等绝缘材料。
3. 屏蔽层：包裹在绝缘层外部，具有屏蔽和隔离的作用，常见的材料有铝箔、铜网或铜管。
4. 外护套：用于保护电缆内部结构和材料不受外界环境的影响，常见的材料有聚氯乙烯、聚乙烯等。
三、屏蔽电缆的主要应用领域1. 通信系统：屏蔽电缆广泛应用于网络、电话、广播电视等通信系统中，能够有效降低信号干扰，提高通信质量和稳定性。
2. 电子设备：屏蔽电缆被用于连接电子设备内部各个部件和外部接口，例如计算机、显示器、音视频设备等，以提供稳定的信号传输并防止干扰。
3. 工业控制系统：屏蔽电缆能够在工业环境中提供可靠的信号传输，防止电磁辐射和干扰对控制系统产生负面影响。
4. 医疗设备：屏蔽电缆广泛应用于医疗设备，例如心电图机、超声仪器等，以确保信号的准确传输和可靠性。
四、屏蔽电缆的优势1. 降低电磁辐射：屏蔽电缆通过屏蔽层能够有效降低电磁辐射，减少对周围电子设备和人体的影响。
2. 防止干扰：屏蔽电缆能够阻止外界干扰信号进入电缆内部，保证信号传输的稳定性和可靠性。
3. 提高抗干扰能力：屏蔽电缆内部的屏蔽层能够有效隔离外界干扰信号，提高电缆对干扰的抗性。
4. 增强信号传输质量：屏蔽电缆能够减少信号损失和衰减，提高传输质量和速率。
屏蔽线型号
屏蔽线型号引言屏蔽线是一种用于减少电磁干扰的电缆线材。
在电子产品中，电磁干扰是一个常见的问题，它会导致信号质量下降，影响设备的性能和稳定性。
为了解决这个问题，屏蔽线应运而生。
本文将介绍屏蔽线的不同型号，包括其特点、应用场景以及选择屏蔽线型号的一些建议。
1. 什么是屏蔽线？屏蔽线是一种具有特殊外层结构的电缆线，用于阻断电磁波的干扰。
它通常由导体、屏蔽层和绝缘层组成。
其中，导体用于传输电流或信号，屏蔽层则用于阻隔干扰信号的进入，绝缘层则用于隔离导体。
2. 屏蔽线的不同型号屏蔽线有多种型号，每种型号都有不同的特点和适用场景。
以下是几种常见的屏蔽线型号：2.1 单屏蔽线（Single Shielded）单屏蔽线是最简单的屏蔽线型号，只包含一层屏蔽层。
它适用于较低频率的干扰环境，对于一般家用电器和低速数据通信线路来说是一个经济实惠的选择。
2.2 双屏蔽线（Double Shielded）双屏蔽线在单屏蔽线的基础上增加了第二层屏蔽层。
这种型号适用于更高频率的干扰环境，能够提供更好的屏蔽效果。
它通常用于高速数据通信线路、音频线和视频线等对传输质量要求较高的场景。
2.3 三屏蔽线（Triple Shielded）三屏蔽线在双屏蔽线的基础上增加了第三层屏蔽层。
这种型号适用于极高频率的干扰环境，能够提供更强的屏蔽效果。
它通常用于专业音频线、工业自动化设备等对信号质量要求极高的场景。
2.4 编织屏蔽线（Braided Shield）编织屏蔽线使用编织金属丝作为屏蔽层，具有柔软、可弯曲的特点。
它适用于需要柔性连接和移动性的场景，如移动设备数据线、耳机线等。
2.5 铝箔屏蔽线（Foil Shield）铝箔屏蔽线使用金属箔作为屏蔽层，具有较高的屏蔽效果和抗干扰性能。
它适用于高频信号传输，如无线通信、天线线缆等。
3. 如何选择屏蔽线型号？在选择屏蔽线型号时，需要考虑以下几个因素：3.1 应用场景不同的应用场景对屏蔽线的要求不同，需要根据具体场景选择合适的型号。
线束屏蔽效能
线束屏蔽效能
线束屏蔽效能是指线束在使用中对电磁干扰的抑制能力。
线束屏蔽主要是为了防止电磁辐射对周围电子设备的干扰，避免干扰信号对线束内信号的串扰，保障线束传输的稳定性和可靠性。
线束的屏蔽效能主要取决于以下几个因素：
1. 屏蔽材料：线束的外护套通常会使用金属网或金属箔作为屏蔽材料，其材质和结构的合理选择可以提高屏蔽效果。
2. 屏蔽结构：线束的屏蔽结构包括单层、双层或多层屏蔽，不同结构的屏蔽对电磁辐射的抑制效果不同。
3. 屏蔽覆盖率：屏蔽覆盖率是指线束屏蔽材料对电磁波的遮挡程度，覆盖率越高，屏蔽效果越好。
4. 屏蔽接地：线束的屏蔽材料需要良好地接地，接地点的选择和接地电阻对屏蔽效能有影响。
5. 高频衰减：线束在高频信号传输时，需要考虑到电磁波在线束内传播时的衰减情况，高频衰减越小，屏蔽效能越好。
总体来说，线束屏蔽效能的提高需要综合考虑屏蔽材料、屏蔽结构、屏蔽覆盖率、屏蔽接地和高频衰减等因素，以达到减少电磁干扰和保证信号传输质量的目的。

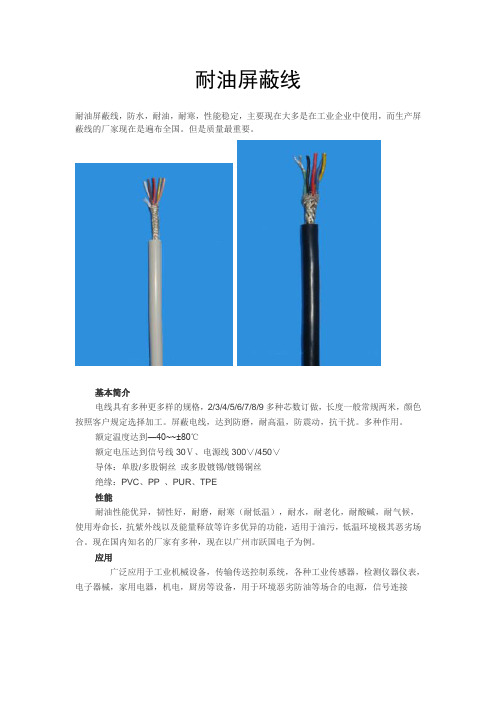

耐油屏蔽线的性能与作用
耐油屏蔽线
耐油屏蔽线，防水，耐油，耐寒，性能稳定，主要现在大多是在工业企业中使用，而生产屏蔽线的厂家现在是遍布全国。
但是质量最重要。
基本简介
电线具有多种更多样的规格，2/3/4/5/6/7/8/9多种芯数订做，长度一般常规两米，颜色按照客户规定选择加工。
屏蔽电线，达到防磨，耐高温，防震动，抗干扰。
多种作用。
额定温度达到―40~~±80℃
额定电压达到信号线30Ⅴ、电源线300∨/450∨
导体：单股/多股铜丝或多股镀锡/镀锡铜丝
绝缘：PVC、PP 、PUR、TPE
性能
耐油性能优异，韧性好，耐磨，耐寒（耐低温），耐水，耐老化，耐酸碱，耐气候，使用寿命长，抗紫外线以及能量释放等许多优异的功能，适用于油污，低温环境极其恶劣场合。
现在国内知名的厂家有多种，现在以广州市跃国电子为例。
应用
广泛应用于工业机械设备，传输传送控制系统，各种工业传感器，检测仪器仪表，电子器械，家用电器，机电，厨房等设备，用于环境恶劣防油等场合的电源，信号连接。
单芯屏蔽线用途
单芯屏蔽线用途单芯屏蔽线是一种电缆，由内部的单根导线和外部的屏蔽层组成。
它主要用于传输信号或电能，并能有效地抑制外界干扰。
下面将详细介绍单芯屏蔽线的用途及其优点。
首先，单芯屏蔽线常用于音频和视频传输。
在音频和视频设备中，如音箱、麦克风、音频接口等，单芯屏蔽线可用于传输音频信号。
由于其屏蔽层能够有效地隔离外界干扰，因此能够保证音频信号的质量。
此外，在电视、监控摄像机等视频设备中，单芯屏蔽线也能够传输视频信号，确保图像的清晰度和稳定性。
其次，单芯屏蔽线广泛应用于计算机网络和通信设备中。
在计算机网络中，单芯屏蔽线通常被用作以太网电缆，用于连接计算机、交换机、路由器等设备，进行数据传输。
由于计算机网络经常遭受电磁干扰，导致信号失真或丢失，而单芯屏蔽线能够有效地抵御这些干扰，从而保证数据的稳定传输。
此外，单芯屏蔽线还广泛应用于工业自动化领域。
在工业场景中，有许多电磁干扰源，如电动机、高压设备等，这些干扰源对信号传输造成较大影响。
然而，单芯屏蔽线具有良好的电磁屏蔽性能，能够有效地抵御这些干扰，确保信号的可靠传输，提高工业自动化系统的稳定性和可靠性。
此外，单芯屏蔽线还可用于电力传输和供电设备。
在电力传输系统中，单芯屏蔽线通常用于输电线路，用于将电能从发电厂传输到消费者。
其屏蔽层不仅能够保护导线，还可以提高电能传输的效率和稳定性。
同时，在供电设备中，如电源线、变压器等，单芯屏蔽线也能够传输电能，保证供电的稳定性和安全性。
总结起来，单芯屏蔽线具有多种用途，包括音频和视频传输、计算机网络和通信设备、工业自动化以及电力传输和供电设备等领域。
其优点主要体现在屏蔽性能方面，能够有效地抵御外界电磁干扰，确保信号或电能的稳定传输。
在现代社会中，各种电子设备的广泛应用，对单芯屏蔽线提出了更高的要求，需要更好的屏蔽性能以应对不断增加的外界干扰。
因此，单芯屏蔽线的研发和应用前景非常广阔。
485双绞屏蔽线 标准
485双绞屏蔽线标准485双绞屏蔽线是一种广泛应用于工业自动化系统中的传输线路。
下面将对其进行重新整理解释，以帮助读者更好地了解该标准。
1. 意义：485双绞屏蔽线是一种数据通信线路。
它用于在工业自动化系统中传输控制信息或监测数据。
2. 双绞线结构：485双绞屏蔽线是一种具有两个绝缘导体并排编织在一起的线路。
这两个导体以相反的方向绞合，以降低电磁辐射和干扰。
绞合的导体之间还有一些交错层用来减少串扰的影响。
3. 屏蔽结构：屏蔽结构是保护双绞线免受电磁性干扰和辐射的一种技术。
485双绞屏蔽线使用的屏蔽结构主要是铝箔屏蔽和编织屏蔽。
铝箔屏蔽主要用于屏蔽高频信号，而编织屏蔽则可以更好地屏蔽低频干扰。
4. 电气参数：485双绞屏蔽线的一些重要电气参数包括电容、阻抗、传输速率和信号距离。
这些参数是衡量线路性能的关键指标，也是线路测试时需要注意的重点。
5. 标准：485双绞屏蔽线的标准主要是由国际电工委员会和国际标准化组织制定的，其中包括IEC 61158和ISO 11898等标准。
这些标准规定了485双绞屏蔽线的一些重要技术要求、测试方法和适用范围等内容。
6. 应用：485双绞屏蔽线广泛应用于石油化工、制药、机械、电力等领域。
它可以传输各种类型的信号，包括模拟信号、数字信号和控制信号。
另外，485双绞屏蔽线还具有抗干扰能力强、传输速率高等优点。
总之，485双绞屏蔽线标准是工业自动化通讯领域中非常重要的一部分。
了解485双绞屏蔽线的相关知识和技术参数，对于确保通讯传输的稳定性和可靠性具有非常重要的意义。
六类屏蔽技术参数及介绍
六类十字骨架布线系统－C3技术为了适应网络速率飞速发展的需要，1997年9月，国际标准化组织ISO/IECJTC1/SC25/WG3提出了关于六类/ClassE和七类/ClassF布线系统的建议，带宽分别为200MHz和600MHz，并很快提出了草案。
阿尔卡特作为ISO组织的重要成员，积极推动标准化的进程。
值得注意的是，在国际标准ISO/IECIS11801中建议的是ClassE链路及信道的指标，并没有给出六类电缆或六类接插件的指标。
可见，新一代布线系统更加强调端到端的链路或信道的性能，因为六类/ClassE布线系统应用频率将达到200MHz，测试到250MHz。
在这样高的频率下，必须要求整个信道的匹配必须非常好，包括电缆与接插件之间的匹配、接插件之间的匹配等。
到目前为止，各个厂家具有不同的匹配技术，不能兼容。
所以，只有采用同一厂商的产品，才能从根本上保证链路或信道的ClassE传输性能。
耐克森双层屏蔽系统－F2TP技术耐克森（原阿尔卡特）综合布线系统开发出一套基于双层铝箔屏蔽电缆的高性能布线系统。
NEXANS的FTP电缆是在UTP电缆的外面纵包两层25um厚的铝箔，对于10MHZ 以上的电磁波，利用屏蔽层的反射，吸收及趋肤效应的机理来抵消电磁干扰及电磁辐射，频率越高，屏蔽层的效果越明显。
对于低频(<5MHZ)电磁波,则利用双绞线的平衡特性抵消。
另外，由于屏蔽层的存在，相当于在UTP周围人为地制造了对称的金属层，与外界隔离开，保证了双绞线的平衡特性不受电缆外部环境的影响。
所以，在安装时不必考虑电缆周围是否存在金属或隐蔽的地。
前面提到，UTP被金属包围会使其特性阻抗减少，造成衰减增大。
但是，FTP电缆在制造过程中已经考虑到这个因素，利用特殊的工艺加以补偿，保证FTP电缆的特性阻抗等于标称值(100，120，或150)。
实验证明，FTP电缆抵消电磁干扰及电磁辐射的能力比UTP电缆高40dB。
屏蔽布线系统的接地具有两方面的含义，即电磁接地和安全接地。
屏蔽线的作用
屏蔽线的作用屏蔽线是指一种在电子电路中起到屏蔽作用的组件，其主要功能是隔离和削弱对信号的干扰。
在现代电子产品中，屏蔽线被广泛应用于各种电子设备和通信系统中，具有重要的作用。
下面我们将详细介绍屏蔽线的作用。
首先，屏蔽线能够有效隔离电磁波干扰。
在电子设备和通信系统中，由于电磁波的存在，常常会产生各种干扰信号，如电磁辐射、电磁感应等。
这些干扰信号会对电路中的正常工作产生不利影响，甚至造成设备故障。
屏蔽线可以利用其金属外壳，形成一个封闭的空间，在电路和外界之间建立一个隔离层，从而阻止电磁波的外部干扰信号进入电路内部，确保电路能够正常运行。
其次，屏蔽线能够削弱电磁辐射干扰。
在一些高频电子设备和通信系统中，电路内部的电磁波会通过各种导线和射频元件辐射到外部空间，造成对周围其他设备和系统的干扰。
屏蔽线通过其金属外壳能够有效吸收和反射这些电磁波，使得电磁辐射能够被控制在一定范围内，从而降低对周围环境的干扰。
第三，屏蔽线能够提高电路的抗干扰能力。
在一些恶劣的工作环境下，如高温、湿度、强电磁场等条件下，电路容易受到外界信号的干扰。
屏蔽线的金属外壳能够有效地阻止这些外界干扰信号的进入，从而提高电路的抗干扰能力，使其能够正常工作。
此外，屏蔽线还能够提高信号的传输质量。
在一些高频传输和高速数据传输的场合，由于传输线路周围存在其他电子设备和通信系统，会产生大量的电磁辐射干扰。
这些干扰信号会与传输信号相互干扰，导致传输信号的失真和噪声增加。
屏蔽线的金属外壳能够有效地隔离这些干扰信号，使得传输信号的质量得到提高。
综上所述，屏蔽线在电子电路中具有重要的作用。
它能够隔离和削弱对信号的干扰，阻止电磁波的外部干扰信号进入电路内部，降低电磁辐射的干扰，提高电路的抗干扰能力，同时还能够提高信号的传输质量。
因此，在现代电子产品和通信系统中，屏蔽线被广泛应用，为确保电路的可靠性和稳定性提供了重要的保障。
什么是屏蔽网线、非屏蔽网线，超五类双屏蔽网线？一文彻底了解清楚
什么是屏蔽⽹线、⾮屏蔽⽹线，超五类双屏蔽⽹线？⼀⽂彻底了解清楚⼀、屏蔽⽹线与⾮屏蔽⽹线的区别我们来看下他们的外观。
上⾯6类屏蔽线是单层屏蔽。
从外观可以看得出，屏蔽⽹线内部有屏蔽⽤的铝箔或者是铜编织⽹。
有单层或多层屏蔽和独⽴屏蔽。
双屏蔽双绞线，每组双绞线都有⼀层屏蔽，外层还共⽤⼀层或多层屏蔽屏蔽⽹线指的是内部有屏蔽层的⽹线，屏蔽层指的是铝箔和编织⽹。
单屏蔽⽹线的屏蔽层只有⼀层铝箔纸，双屏蔽⽹线在对绞线外包裹着⼀层铝箔，并有⼀层⾦属编织⽹，双屏⽹线和⾮屏蔽⽹线是根据的使⽤的环境不同来区分的，双屏蔽⽹线主要是⽤有强⼲扰的环境中，⾮屏蔽⽹线是使⽤在普通⽇常的⽹络环境中。
⼆、屏蔽⽹线⽤途正因为屏蔽⽹线的结构，所以决定了他的⽤途，屏蔽是为了降低外界电磁⼲扰对数据传输造成的影响，常⽤于电磁环境复杂⼲扰较强的机房环境。
⼲扰的环境会造成⽹线传输信号断续，甚⾄中断，⽆法正常传输信号。
⽽使⽤屏蔽⽹线能很好的抵抗⼲扰，保持传输正常，且有良好的保密性能，屏蔽布线的屏蔽结构对减低线缆间的相互⼲扰有先天优势，不仅可以屏蔽外界的电磁信号，铝箔也同时阻断了线缆本⾝的电磁泄露，不会发射⼲扰信号影响其他线缆的⼯作，可以防⽌信息被窃听。
在屏蔽⽹线中，都会有⼀条铜线，也就是地线，可以采⽤屏蔽型RJ45插座，使⽤时排流线⼀端接地。
地线能更好的屏蔽外来的信号。
屏蔽⽹线需要良好的接地，和屏蔽线路才能很好的降低强⼲扰对⽹络信号影响，在⾮必要的情况下，不要使⽤屏蔽⽹线，因为屏蔽⽹线的布线要求⾼，不仅要求系统中的配件都是带屏蔽的，且要有良好的接地才能起到作⽤。
如果接地不好，那么效果会⾮常的差。
超五类单屏蔽⽹线是什么？超五类单屏蔽⽹线需求整个体系全部是屏蔽器材，包括⽹线、模块、⽔晶头等。
⽐起超五类⾮屏蔽⽹线，除了对绞线和填充绳，外层是由铝箔包裹，能够减少辐射。
使⽤的环境如电磁辐射严重、对数据传输要求严格，便可采⽤超五类单屏蔽⽹线值得信赖。
超五类双屏蔽⽹线是什么？ 双屏蔽⽹线在对绞线外包裹着⼀层铝箔，并有⼀层⾦属编织⽹，适⽤于⾼速⽹络和⾼保密性传输，以减少辐射。
