高位消防水箱的设置要求
消防水箱水位要求
消防水箱水位要求
1. 最不利点消火栓静水压力不小于0.07MPa，水箱消防水位不小于15m。
2. 在高位水箱设置高度达到最低有效水位并满足在火灾延续时间内水箱中储存的消防用水量，水箱的有效容积（即消防用水量）按室内消火栓用水量及自动喷水灭火系统用水量之和计算。
3. 对于高位消防水箱的消防储量，高层工业、民用建筑的高位消防水箱应满足扑救火灾延续时间内的消防用水量。
低位消防水池的有效容积是按消火栓、自动喷水系统在火灾延续时间内，同时使用室内、外消防用水量之和计算的。
高位消防水箱设置及管路要求
内容要求
设置要求必须设
置
高层民用建筑、总建筑面积＞10000m2且层数大于2层的公共建
筑、其他重要建筑，必须设置高位消防水箱
材质热浸镀锌钢板、钢筋混凝土、不锈钢板
安全措
施
当高位消防水箱在屋顶露天设置时，水箱的人孔以及进出水管的阀门
等应采取锁具或阀门箱等保护措施
防冻措
施
严寒、寒冷等冬季冰冻地区的高位消防水箱应设置在消防水箱间内，
其他地区宜设置在室内，当必须在屋顶露天设置时，应采取防冻隔热
等安全措施
当必须设置在严寒、寒冷等冬季结冰地区的非采暖房间时，应采取防
冻措施，环境温度或水温不应低于5℃
安装尺
寸
无管道的侧面，净距不宜小于0.7m；安装有管道的侧面，净距不宜
小于1.0m，且管道外壁与建筑本体墙面之间的通道宽度不宜小于
0.6m，设有人孔的水箱顶，其顶面与其上面的建筑物本体板底的净
空不应小于0.8m
管路进水管
1.管径应满足消防水箱8h充满水的要求，且≥DN32
2.进水管口的最低点高出溢流边缘的高度应等于进水管管径，但应
≥100mm且≤150mm
溢流管溢流管的直径不应小于进水管直径的2倍，且不应小于DN100，溢流管的喇叭口直径不应小于溢流管直径的1.5～2.5倍
出水管
1.出水管管径应满足消防给水设计流量的出水要求，且不应小于
DN100
2.出水管应位于最低水位以下，并设置防止消防用水进入高位消防水
箱的止回阀。

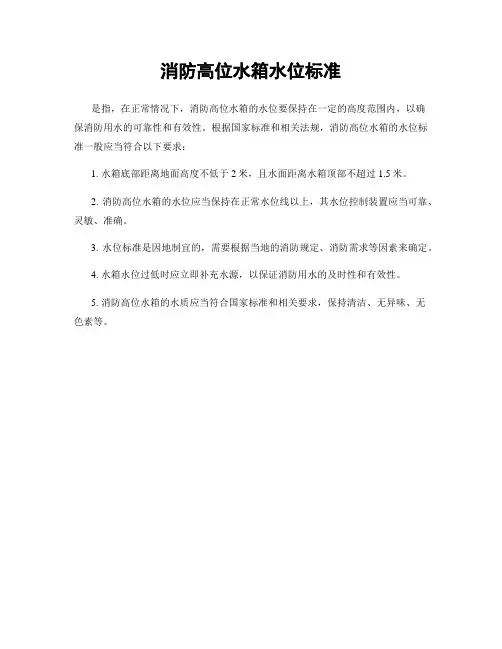

消防高位水箱水位标准
消防高位水箱水位标准
是指，在正常情况下，消防高位水箱的水位要保持在一定的高度范围内，以确
保消防用水的可靠性和有效性。
根据国家标准和相关法规，消防高位水箱的水位标准一般应当符合以下要求：
1. 水箱底部距离地面高度不低于2米，且水面距离水箱顶部不超过1.5米。
2. 消防高位水箱的水位应当保持在正常水位线以上，其水位控制装置应当可靠、灵敏、准确。
3. 水位标准是因地制宜的，需要根据当地的消防规定、消防需求等因素来确定。
4. 水箱水位过低时应立即补充水源，以保证消防用水的及时性和有效性。
5. 消防高位水箱的水质应当符合国家标准和相关要求，保持清洁、无异味、无
色素等。
高位消防水箱
高位消防水箱设置消防水箱的条件设置常高压给水系统并能保证最不利点消火栓和自动喷水灭火系统等的水量和水压的建筑物，或设置干式消防竖管的建筑物，可不设置消防水箱。
设置临时高压给水系统的建筑物应设置消防水箱（包括气压水罐、水塔、分区给水系统的分区水箱）。
消防水箱的设置应符合下列规定：1 重力自流的消防水箱应设置在建筑的最高部位；2 消防水箱应储备10min的消防水量。
当室内消防用水量小于等于25L/s，经计算消防水箱所需消防储水量大于12m3，仍可采用12m3；当室内消防用水量大于25L/s，经计算消防水箱所需储水量大于18 m3，仍可采用18 m3；3 消防用水与其它用水合用的水箱应采用消防用水不作它用的技术措施；4 发生火灾后，由消防水泵供给的消防用水不应进入消防水箱。
高位消防水箱设置要求5.2.1 临时高压消防给水系统的高位消防水箱的有效容积应满足初期火灾消防用水量的要求，并应符合下列规定：1 一类高层公共建筑不应小于36 m3，但当建筑高度大于100m 时不应小于50 m3，当建筑高度大于150m 时不应小于100 m3；2 多层公共建筑、二类高层公共建筑和一类高层居住建筑不应小于18 m3，当一类住宅建筑高度超过100m 时不应小于36 m3；3 二类高层住宅不应小于12 m3；4 建筑高度大于21m 的多层住宅建筑不应小于6 m3；5 工业建筑室内消防给水设计流量当小于等于25L/s 时不应小于12m3，大于25L/s 时不应小于18 m3；6 总建筑面积大于10000m2且小于30000 m2的商店建筑不应小于36 m3，总建筑面积大于30000 m2的商店不应小于50 m3，当与本条第 1 款规定不一致时应取其较大值。
5.2.2 高位消防水箱的设置位置应高于其所服务的水灭火设施，且最低有效水位应满足水灭火设施最不利点处的静水压力，并应符合下列规定：1 一类高层民用公共建筑不应低于0.10MPa，但当建筑高度超过100m 时不应低于0.15MPa；2 高层住宅、二类高层公共建筑、多层公共建筑不应低于0.07MPa，多层住宅不宜小于0.07MPa；3 工业建筑不应低于0.10MPa；当建筑体积小于20000m3，不宜小于0.07MPa；4 自动喷水灭火系统等自动水灭火系统应根据喷头需求压力确定，但最小不应小于0.10MPa；5 当高位消防水箱不能满足本条第1~第4款的静压要求时，应设置稳压泵。
消防水箱设置要求
消防水箱的设置位置及高度，消防设计规范明确规定如下：
3.1《建筑设计防火规范》第8.6.3条规定：应在建筑的最高部位设置重力自流的消防水箱。
3.2《高层民用建筑设计防火规范》第7.
4.7.2条规定：高位消防水箱的设置高度应保证最不利点消火栓静水压力。
当建筑高度不超过100m时，高层建筑最不利点消火栓静水压力不应低于0.07MPa,当建筑高度超过100m时，高层建筑最不利点消火栓静水压力不应低于0.15MPa。
当高位消防水箱、玻璃钢水箱不能满足上述静压要求时，应设增压设施。
消防水箱的容积计算
消防水箱用于贮存扑灭初期火灾用水，搪瓷水箱消防设计规范明确规定如下：
4.1《建筑设计防火规范》第8.6.3条规定：室内消防水箱(包括分区给水系统的分区水箱)应储存10min的消防用水量，当室内消防用水量不超过25L/s，经计算水箱消防储水量超过12m3，仍可采用12m3；当室内消防用水量超过25L/s，经计算水箱消防储水量超过18m3，仍可采用18m3。
4.2《高层民用建筑设计防火规范》第7.4.7.1条规定：高位消防水箱的消防储水量，一类公共建筑不应小于18m3；二类公共建筑和一类居住建筑不应小于12m3；二类居住建筑不应小于6.00m3。
第7.4.7.3条规定：并联给水方式的分区消防水箱容量与高位消防水箱相同。
另外，与其他用水合用的消防水箱容积，除满足自身的消防用水贮备外，还应满足其他用水贮备。
高位消防水箱的设置要求
总建筑面积﹥10000㎡且≦30000㎡ 总建筑面积﹥30000㎡
自动喷水灭火系统等自动水灭火系统应根据喷头灭火需求压力确定（启动压力开关，消火栓要保证充
实水柱）
注：商店建筑与公共建筑取消防水箱容积不一致小有效容积 （立方米）
最小静水压力（m） 1MPa=100m
18
7（0.07MPa)
36
10（0.10MPa)
50 15（0.15MPa)
100
6
12
7（0.07MPa)
18
（所有多层住宅不宜低于7）
36 12 18 36 50 动压力开关，消火栓要保证充
10（0.10MPa) （V﹤20000立方米，不宜低于
7）
压力参考公共建筑
10（0.10MPa)
箱容积不一致时，取大值
高位消防水箱最小有效容积及最不利灭火设施最小静水压力
建筑性质
建筑高度或面积
多层、二类高层
公共建筑
一类高层
≦100m ﹥100m且≦150m
﹥150m
多层
﹥21m且≦27m
住宅建筑
高层
﹥27m且≦54m ﹥54m且≦100m
﹥100m
工业建筑
室内消防给水设计流量≦25L 室内消防给水设计流量﹥25L
商店建筑
高位消防水箱设置及管路要求
高位消防水箱设置及管路要求一、高位消防水箱的设置要求：1.位置选择：高位消防水箱应选择在建筑物顶部或者其他较高的位置，以确保供水压力足够大，且不会受到外界因素的干扰。
2.容量要求：高位消防水箱的容量应根据建筑物的类型和面积确定，一般来说，商业建筑物的消防水箱容量应满足一定的消防需水量，例如按每小时3立方米计算。
3.防冻要求：如果高位消防水箱设置在室外，要考虑防止水箱在低温环境下结冰的问题，可以采取加热或采暖的方式，以确保水箱供水正常。
4.标志标识：高位消防水箱应标明水箱的容量、水箱供水方向、颜色等标志标识，以方便消防人员快速辨认和使用。
二、高位消防水箱的管路要求：1.进水管道：高位消防水箱的进水管道应设置在消防水系统进水口处，管道直径应根据消防水箱容量、布置高度和水管内摩擦力等因素进行设计，保证供水压力充足。
2.出水管道：高位消防水箱的出水管道应设置在消防水系统进水管道之上，以便形成自然流动的压力，保证水箱能够自动供水。
出水管道的长度、直径、接头等设计要考虑流量和压力损失，以确保供水正常。
3.联动阀门：高位消防水箱的管路上应设置有联动阀门，当消防泵工作时，阀门会自动打开，使高位消防水箱的水源能够通过管道送至需要的消防设施，如消火栓、喷淋系统等。
4.泄压装置：为防止高位消防水箱内的水压过高，需要设置泄压装置，当水压超过设定值时，泄压装置会自动打开，释放过剩的水压，保证消防水箱的安全和正常使用。
总结：高位消防水箱的设置及管路要求是确保其正常供水和灭火功能的重要因素。
合理、科学地设置和设计高位消防水箱的位置、容量、管道等，能够保障建筑物的消防安全，并提供可靠的消防水源。
消防人员应定期进行巡检和维护，保证高位消防水箱的正常运行。
消防系统高位消防水箱的设计要求
消防系统高位消防水箱的设计要求高位消防水箱是消防系统中重要的组成部分，它起到储存灭火水源的作用，为消防设备提供足够的供水量和水压。
在设计高位消防水箱时，需要考虑以下几个方面的要求。
首先，高位消防水箱应具备足够的容积，以确保在火灾发生时能够提供足够的水源。
根据建筑物的不同规模和用途，消防规范规定了相应的水箱容积要求，通常以立方米为单位计算。
设计时需要充分考虑建筑物的灭火需求和当地的消防规范要求，以确定合适的水箱容积。
其次，在高位消防水箱的设计中，需要考虑水箱的安装位置和高度。
一般来说，高位消防水箱应位于建筑物较高的位置，并尽量选择能够保证消防水能够自然流向各个消防设备的位置。
水箱的高度需要满足建筑物的最大喷射高度要求，以确保在火灾发生时消防水能够有效地喷射到火灾现场。
此外，高位消防水箱还需要具备良好的固定和防漏设计。
水箱应该采用适当的固定装置，以确保水箱在地震等特殊情况下不会发生脱落或倾倒。
同时，应进行严密的密封设计，以避免水箱在使用过程中发生渗漏，影响消防灭火效果。
除此之外，高位消防水箱还应配备相应的检测和控制装置。
通过水位传感器等监测装置，实时监测水箱的水位情况，并能够传输给消防管理中心。
在水位过低或过高时，报警系统能够及时发出警报，从而提醒管理人员采取相应的措施，确保消防水箱的有效运行。
最后，高位消防水箱的材料和施工质量也需要特别注意。
水箱的材料应具备耐腐蚀、耐压、耐候等特性，以确保长期稳定运行。
在水箱的施工过程中，需要严格按照相关规范进行，确保施工质量合格，水箱的连接处不易出现漏水和松动等问题。
综上所述，设计高位消防水箱需要综合考虑水箱容积、安装位置和高度、固定和防漏设计、检测和控制装置、材料和施工质量等多个因素。
只有在满足相关要求的基础上，高位消防水箱才能够发挥其应有的功能，为消防系统提供可靠的水源供应。
