盾构机维护保养
• 三、维护保养制度
1、建立维保相关组织机构及人员配置 2、落实相关人员的岗位职责 3、建立维保日常管理制度 4、监督维保工作的执行情况 5、做好维保工作记录
• 四、维护保养规程
1、维护保养有关安全管理规定 2、维护保养人员应具备的条件 3、维护保养使用物资油料的相关规定 4、有关环境保护的规定
⑧ 定期检查主驱动小减速机的运转情 况，如齿轮油液位情况、油品性状， 各链接螺栓的紧固情况等，发现异 常情况及时处理。
二、主驱动小减速机的维护保养
1、检查小减速机油位，如油 位过低应先找出漏油故障点， 解决故障后补充齿轮油。
2、检查小减速机温度是否 在正常范围，观察冷却水的 流动情况。（观察马达上的 水流指示器）
⑤ 定期检查主驱动密封泄露油腔的情 况的漏油情况，发现异常情况及时 处理。
⑥ 定期提取主轴承齿轮油油样送检， 根据检查报告决定是否需要更换齿 轮油或滤芯。更换齿轮油的同时必 须更换滤芯。
⑦ 每天观察了解齿轮油系统的运转情 况，并定期检查齿轮油滤芯，并根 据过滤器进出口压力，和齿轮油系 统的流量反映的情况判断是否需更 换滤芯。
1、刀盘的维保要点：
①定期进入土仓检查刀盘各 部分的磨损情况，检查耐 磨条和耐磨格栅是否过度 磨损，必要时可进行补焊。
②检查刀盘内搅拌棒的磨损 情况，以及搅拌棒上的添 加材料注入孔是否堵塞。
③在有条件的情况下检查刀 盘面板、各焊接部位是否 有裂纹产生。
2、刀具的磨损情况检查要点：
① 定期进入土仓检查刀具的磨损 情况，根据地质条件决定是否 换刀盘是盾构机上的主要部件。因此，有必要根据 地质条件对刀盘（刀具）进行检查。盾构始发完成后， 在施工环境允许的前提条件下，有必要进行第一次刀 盘（刀具）检查。此后，则必须按规定的时间间隔进 行检查。检查过程中，必须查看刀具是否损坏。关键 检查点包括格栅、搅拌棒、刀盘开口、耐磨装置，并 将检查情况记录于刀盘检查单上。此外，还需要检查 定位用材料的完好性以及定位螺栓拧紧力矩。在切削 刀具损坏或缺失的情况下进行推进，将会导致刀盘本 体严重损坏。
② 检查滚刀的运转情况和刀圈的 磨损量。（使用滚刀磨损量检 测专用工具）
③ 在换装刀具过程中检查刀具紧 固螺栓的扭矩。
④ 检查切刀的数量和磨损情况， 如有丢失、脱落须立即补齐。
⑤ 检查齿刀的切削齿是否有剥落 或过度磨损。必要时更换。
3、刀盘刀具磨损量的检查标准：
① 滚刀的磨损检测参考标准， 当刀圈磨损值达到35mm时必 须更换；但如果前部地层不 能确定能否具备换刀条件时 ，可根据刀具磨损量考虑， 对于周边滚刀磨损量在 15~20mm左右的刀具也需更 换新刀，再将拆卸下的旧刀 装于内环刀具；当发现有偏 磨刀具时，必须更换新刀， 旧刀客进行返修。
正常磨损的滚刀
② 齿刀磨损情况的检查参考情况，安装刀具 为齿刀时，检查齿刀磨损情况，对于掉齿 或刃齿磨损至基体的刀具必须更换。对掉 落的齿刀必须安装新齿刀。
③ 检查所有安装刀具螺栓紧固情况，松动时 紧固。
4、更换刀具前的准备工作：
①编制刀盘刀具检查更换的专项施工方案，并通过专 家评审；
②依据方案准备人、机、料等；
• 二、维护保养的方法和原则
• 维护保养工作是按照维护保养的对象，从保障 设备正常运行的角度出发，于各功能系统为单 元，以时间间隔和部件类型分类的整理成，将 维保的具体内容落实到巡检列表中，指导进行 维护保养工作。
• 盾构机的维护保养工作遵守十字作业方针，即 “清洁、润滑、紧固、调整、防腐”，且必须将 设备维保巡检列表工作内人，持之以恒的落实 到日常的设备维护保养工作中。
土压平衡盾构机维护与保养
目录
一．总则 二．维护保养的主要内容 三．土压平衡盾构机主要系统故障的分析诊
断
2021/3/6
2
第1章、总则
• 一、维护保养的重要性
盾构机作为隧道掘进设备必须保持良好的 安全运行与备用状态，才能更有效地发挥设备 的效率，才能保障隧道施工高效顺利的掘进施 工。为保证这种良好的状态必须通过正确操作、 以及利用适宜的润滑剂等进行充分的润滑和维 护，才能防止各种不正常故障的出现。。
3、检查小减速机的温度开 关，定期清除上面的污垢。
4、第一次工作500小时后 需要更换所有齿轮油。
三、主驱动马达或电机的维护保养
1. 检查马达或电机的工作温 度，泄漏油温度或冷却水 温度。
2. 定期检测马达的工作压力 （液压驱动检查液压油工 作压力，电机驱动检查电 机电流，接线端子紧固情 况）。
3. 定期检查马达或电机的各 链接件的紧固情况
⑥ 超挖刀系统是设备上不 经常是使用的系统，日 常检查中需注意系统的 启动运转情况，但不执 行刀具的伸缩检测。
二、主驱动系统
1、主轴承的检查与保养事项
① 每天检查主轴承齿轮油油位，并 作记录。
② 检查主轴承齿轮油温度，发现异 常情况及时处理。
③ 检查主轴承HBW油脂、EP2油脂 系统运作情况，如掘进时油脂消 耗监测流量是否正常，现场查看 油脂泵系统动作是否正常，若发 现异常情况及时处理。若有土仓 作业时及时检查主轴承密封油脂 的溢出情况。（正常应有油脂从 密封处溢出）
③检查确认换刀期间需使用到的设备系统，并调试确 保运转正常；
④组织实施刀盘刀具的检查更方案；
⑤进仓作业时必须建立物料进出土仓的登记台账，保 证进入土仓的物流如数返厂土仓，特别是硬质的物 料。
5、中心回转体和超挖刀、刀具磨损检测装置的维护保养
① 经常检查中心回转体管路的 运转情况，存在异常现象及 时进行处理；
② 及时清理中心回转体区域内 的杂物，并注意中心支撑刀 盘主轴承内密封位置的杂物， 特别是硬质杂物，并观察其 运行情况；
③ 检查中心回转体润滑脂的注 入情况，如有堵塞应及时处 理；
④ 经常检查中心回转体的 转动情况，如有异常须 立即停机并进行处理；
⑤ 定期对刀盘磨损装置性 能进行检测，并确认其 运行情况；
三、推进及铰接系统
一、推进油缸、铰接油缸的保养
1. 及时清理盾壳内的污泥 和砂浆，防止长时间污 染油缸杠杆。
2. 推进油缸与铰接油缸的 球头部分加注润滑脂。
盾构机使用和维保注意事项
专业制造
专业服务
第一章 盾构系统使用维护保养要点
目录
第二章 盾构使用维保常见故障及风险分析
专业制造
专业服务
第一章 盾构系统使用维护保养要点 第1节 盾构机使用维保总则 第2节 刀盘刀具 第7节 拼装机系统 第8节 渣土改良及排渣系统
3、焊接时严禁通过油缸搭 铁，防止油缸打火烧坏；
4、主动铰接的盾构，在割 除中盾前后运输固定用连 接板时要控制温度，避免 1、及时清理盾体内的污泥和砂浆，日常巡检，防止残留的杂物落入铰接密封 内。； 2、铰接密封手动注脂点，每个注入点注入量为50ml/天；
3、紧急气囊不使用时严禁充气，使用紧急气囊时禁止使用铰接系统，并建议 停止推进。
专业制造 专业服务
第6节 气体监测装置 盾构机气体检测系统关系到整台设备及人员的安全，作用不容小视，在使
用过程中要加强保养，定期气体检测传感器是否灵敏，一般气体检测传感器两
年需返厂标定一次，若超出两年且未标定的不允许使用，以免当异常气体出现 后传感器失灵而导致事故的发生。
专业制造
专业服务
第7节 拼装系统 1、经常清理管片吊机行走轨道，注
专业制造 专业服务
1.5 盾构拆机注意事项 一 机械系统
1 将拆卸下来的螺栓进行清洗，涂油，装箱包装；
2 检查收集定位销、螺栓及螺栓保护帽、O型圈整理装箱，做好清单； 3 针对机械部分连接面进行清洁，涂油防锈； 4 冬季拆机时，应将设备容器中的水放掉，并用压缩空气吹干净，以避免结冰， 冻坏设备；
专业制造
专业服务
2、检查滚刀的滚动情况和刀圈的磨 损量。（使用专用盘刀磨损量检测板检查） 3、在换装刀具过程中检查刀具紧固螺栓的扭 矩。 4、检查切刀的数量和磨损情况，如有丢失、 脱落须立即补齐。 5、检查齿刀的切削齿是否有剥落或过度磨损。 必要时更换。
盾构机维修保养手册(海瑞克翻译版)
目录3 调试和维护说明 (4)3 . 1 液压设备的调试 (4)3 . 1 . 1 调试的准备工作 (4)3 . 1 . 1 . 1 液压工作液体箱的控制 (4)3 . 1 . 1 . 2 检查液压设备和消耗装置之间的管道 (5)3 . 1 . 1 . 3 电动马达组的泵的对中 (4)3 . 1 . 1 . 4 给液压蓄能器（如果安装）充气 (6)3 . 1 . 1 . 5 填充工作液体 (5)3 . 1 . 1 . 6 启动作业组 (5)3 . 1 . 2 启动 (6)3 . 1 . 2 . 1 压力设置 (6)3 . 1 . 2 . 2 伺服系统 (6)3 . 1 . 2 . 3 油泵的调试 (7)3 . 1 . 2 . 4 控制和消耗装置的启动 (8)3 . 1 . 2 . 5 进一步调整 (9)3 . 1 . 2 . 6 进一步检查 (8)3 . 1 . 2 . 7 带有比例阀的系统的启动 (10)3 . 1 . 2 . 8 带有伺服阀的系统的启动 (10)3 . 1 . 2 . 9 高速系统的启动 (10)3 . 1 . 3 启动过程中的最常见错误 (10)3 . 1 .4 小结 (10)3 . 2 关于故障查找的建议 (11)3 . 2 . 1 判明故障的原因 (12)3 . 3 关于安全的特别建议 (12)3 . 3 . 1 在压缩空气下作业 (12)3 . 3 . 2 维修、组装和拆卸 (13)3 . 3 . 2 . 1 液压系统作业 (12)3 . 3 . 2 . 2 电气系统作业 (13)3 . 3 . 2 . 3 检查和组装带有长度测量系统的油缸 (14)3 . 3 . 2 . 4 更换油缸、液压马达、其他装置和它们的供给管路 (14)3 . 3 . 2 . 5 泥浆回路 (13)3 . 3 . 2 . 6 空气和水系统 (13)3 . 3 . 2 . 7 焊接作业 (13)3 . 3 . 2 . 8 在压力密封隔舱前面的空间的作业 (15)3 . 3 . 2 . 9 在控制测试过程中的故障 (15)3 . 3 . 2 . 1 0 噪音防护 (14)3 . 4 工作液体 (15)3 . 4 . 1 简介 (15)3 . 4 . 2 工作液体的特性 (15)3 . 4 . 2 . 1 润滑和磨损特性 (15)3 . 4 . 2 . 2 固体污染物的尺寸关系 (17)3 . 4 . 2 . 3 油的清洁度 (17)3 . 4 . 2 . 4 规定的清洁度 (18)3 . 4 . 2 . 5 粘度 (18)3 . 4 . 2 . 6 简单维护 (18)3 . 4 . 2 . 7 液压油的储存 (19)3 . 4 . 2 . 8 使用的条件、周期 (20)3 . 4 . 2 . 9 工作中的粘度范围 (19)3 . 4 . 2 . 1 0 粘度极限 (19)3 . 4 . 2 . 1 1 如何选择工作液体 (20)3 . 4 . 2 . 1 2 工作液体的过滤(轴向活塞机) (22)3 . 5 隧道掘进机适用的油和脂选择表 (23)3 . 5 . 1 液压油 (22)3 . 5 . 2 润滑脂 (23)3 . 5 . 2 . 1 盾尾用密封润滑脂–刷状密封 (25)3 . 5 . 2 . 2 主轴承用密封润滑脂 (24)3 . 5 . 3 驱动装置齿轮油 (24)3 . 5 . 3 . 1 主齿轮 (24)3 . 5 . 3 . 2 行星齿轮传动装置 (24)3 . 6 工业用水和冷却水 (25)3 . 6 . 1 水的质量要求 (26)3 . 7 维护说明 (27)3 . 7 . 1 更换过滤器的注意事项 (28)3 . 7 . 1 . 1 更换回流过滤器的滤芯 (28)3 . 7 . 1 . 2 更换分路流体过滤器的滤芯 (29)3 . 7 . 1 . 3 更换压力过滤器的滤芯 (30)3 . 7 . 1 . 4 维护指令 (31)3 . 7 . 1 . 5 填充液压油箱的注意事项 (32)3 . 7 . 1 . 6 过滤器检查清单 (33)3 . 7 . 2 维护计划 (36)3 . 7 . 2 . 1 初始的维护作业 (37)3 . 7 . 2 . 2 在使用之前和使用之后的维护作业 (38)3 . 7 . 2 . 3 规定的维护作业 (39)3 . 7 . 2 . 4 每天的的维护作业 (41)3 . 7 . 2 . 5 每周的维护作业 (44)3 . 7 . 2 . 6 每月的维护作业 (47)3 . 7 . 2 . 7 每季度的维护作业 (49)3 . 7 . 2 . 8 每半年的维护作业 (50)3 . 7 . 2 . 9 每年的维护作业 (51)3 调试和维护说明3.1 液压设备的调试3.1.1 调试的准备工作3.1.1.1 液压工作液体箱的控制在交付使用之前，要检查液压系统的容器是否清洁。

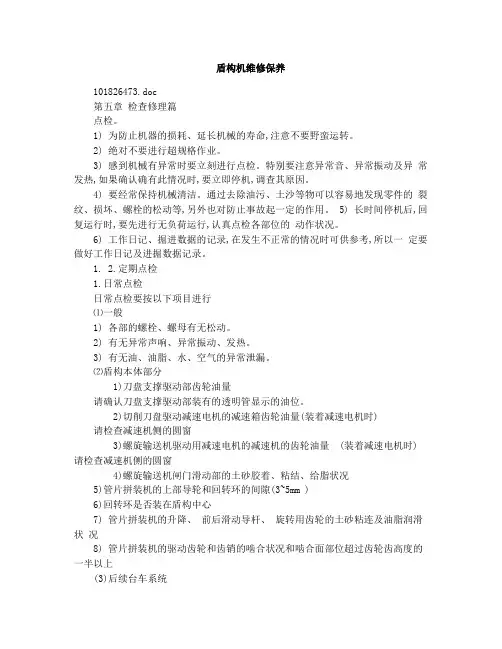

盾构机维修保养
盾构机维修保养101826473.doc第五章检查修理篇点检。
1) 为防止机器的损耗、延长机械的寿命,注意不要野蛮运转。
2) 绝对不要进行超规格作业。
3) 感到机械有异常时要立刻进行点检。
特别要注意异常音、异常振动及异常发热,如果确认确有此情况时,要立即停机,调查其原因。
4) 要经常保持机械清洁。
通过去除油污、土沙等物可以容易地发现零件的裂纹、损坏、螺栓的松动等,另外也对防止事故起一定的作用。
5) 长时间停机后,回复运行时,要先进行无负荷运行,认真点检各部位的动作状况。
6) 工作日记、掘进数据的记录,在发生不正常的情况时可供参考,所以一定要做好工作日记及进掘数据记录。
1. 2.定期点检1.日常点检日常点检要按以下项目进行⑴一般1) 各部的螺栓、螺母有无松动。
2) 有无异常声响、异常振动、发热。
3) 有无油、油脂、水、空气的异常泄漏。
⑵盾构本体部分1)刀盘支撑驱动部齿轮油量请确认刀盘支撑驱动部装有的透明管显示的油位。
2)切削刀盘驱动减速电机的减速箱齿轮油量(装着减速电机时)请检查减速机侧的圆窗3)螺旋输送机驱动用减速电机的减速机的齿轮油量 (装着减速电机时) 请检查减速机侧的圆窗4)螺旋输送机闸门滑动部的土砂胶着、粘结、给脂状况5)管片拼装机的上部导轮和回转环的间隙(3~5mm )6)回转环是否装在盾构中心7) 管片拼装机的升降、前后滑动导杆、旋转用齿轮的土砂粘连及油脂润滑状况8) 管片拼装机的驱动齿轮和齿销的啮合状况和啮合面部位超过齿轮齿高度的一半以上(3)后续台车系统1)前进方向的障碍物2)车轮的轮圈紧靠轨道3)脱轨的危险4) 电缆由台车底板下面的电缆架脱出以及电缆、电缆架与枕木上面的机材相干涉。
请查看右侧台车的下面(4)液压部分1) 油泵的状态(吐出量、吐出压、声响、漏油)2)液压油箱的油位3)阀门、管类的固定件及安装螺栓的松动4)液压管路系统的漏油5)盾构本体到台车间的软管的管件脱落及软管破损、弯折6)过滤器的指示器指示(油流动状态下如指示绿色则 OK ) 绿色:滤芯状态良好(0.1kgf /cm 2) 红色:滤芯堵塞状态? 推进系等回路 (NO.3台车左一处 )? 螺旋输送机回路 (NO.3台车左一处 ) ? 同步注浆泵回路(No.1台车左一处) ? 油循环回路 (盾构本体内一处 )? 推进油缸回路 (盾构本体内一处)? 拼装机油缸回路 (回转环一处 ) (5)电气部分1) 操作台开关类的动作确认将控制开关的电源开关“ OFF ”后,确认各开关类的动作。
tbm(盾构)维护保养规程
TBM(盾构)维护保养规程第一章第1条总则为了保证 TBM 安全高效的工作，使设备的完好率和利用率达到较高的水平，特制定本维修保养规程。
第2条 TBM 维修保养采用日常巡检保养和定期停机维修保养相结合的方式。
每天进行日常巡检保养。
每周停机 24 小 时进行强制性集中维修保养。
采取以日常保养为主，停机维 修保养为辅的方式进行维修保养。
第3条 划执行。
第4条 维修保养采取责任工程师签认制度，所有维修保养 维修保养工作必须制定维保计划，并且应严格按计工作内容都要有书面记录，并且由责任工程师检查签认。
尤 其是对电器和液压系统的任何修改（包括临时接线等）都要 做详细记录。
签字并存档。
第5条 第6条 第7条 维保工作必须遵循以下安全说明: 只有当机器停止操作时才能进行维保工作。
维修时要断开维护的电气部件的开关，并确保维护期间维修的设备不会工作。
第8条 在液压系统维护之前必须关闭相关阀门并降压，必须防止液压油缸的伸缩和液压马达的意外运行。
意外泄漏的 高压油会造成人员的伤亡和液压设备的损坏。
第9条液压系统的维护保养必须注意清洁，严禁使用棉纱等易起毛的物品清洁管接头内壁、油桶、油管等。
第二章第一节 刀盘维护保养维修保养内容刀盘是 TBM 及盾构的主要工作部件，由刀盘钢结构、刀 具、回转接头等组成。
确认开仓检查前必须由项目总工对工 程地质签字确认后方可进行开仓换刀 对于刀盘的维保主要有以下几点： 第1条 刀盘钢结构1) 开仓检查时需检查刀盘各部分的磨损情况及焊接处 是否脱焊及裂纹现象，必要时可进行补焊如有裂纹需制定维 修方案进行修复。
2) 检查连接大法兰与主驱动的螺柱保护帽松动及脱落 情况。
3) 检查刀盘上搅拌棒的磨损情况，以及泡沫孔是否堵 塞。
4) 在有条件的情况下检查刀盘面板、各焊接部位是否 有裂纹产生。
第2条 刀具 1) 根据刀盘设计对刀具的磨损值进行确认。
2) 检查切刀磨损情况，对掉一个齿的切刀可以不更换 （推荐更换新刀） ，但掉落的切刀必须补充。
盾构维修保养规程
土压平衡盾构机维修保养规程第一节总则第1条为了保证盾构机安全高效地的工作，使设备的完好率和利用率达到较高的水平，特制定本维修保养规程。
第2条应由经培训合格后的专业人员进行维修保养。
第3条盾构机维修保养采用日常保养、每周保养和定期保养和强制保养相结合的方式。
每两周停机8～12小时进行强制性集中维修保养。
第4条维修保养工作必须每月底制定下月的维保计划，并且应严格按计划执行。
第5条维修保养采取责任工程师签认制度，所有维修保养工作内容都要有书面纪录，并且由责任工程师检查签认。
尤其是对电器和液压系统的任何修改（包括临时接线等）都要报集团公司设备物资部批准并做详细记录、并将有关请示报告和签字存档。
第6条为保证日常保养的有效性和定期保养的高效性应进行跟班巡检。
第7条维保工作必须遵循以下安全说明：（1）只有当机器停止操作时才能进行维保工作。
（2）维修时要断开维护的电气部件的开关，并确保维护期间维修的设备不会工作。
（3）在液压系统维护之前必须关闭相关阀门并降压，必须防止液压油缸的缩回和液压马达的意外运行。
意外泄漏的高压油会造成人员的伤亡和液压设备的损坏。
液压系统的维护保养必须注意清洁，严禁使用棉纱等易起毛的物品清洁管接头内壁、油桶、油管等。
第二节刀盘与刀具第8条必要时进入土仓检查刀盘各部分的磨损情况，检查耐磨条和耐磨格栅是否过度磨损，必要时可进行补焊。
第9条检查刀盘内搅拌棒的磨损情况，以及搅拌棒上的泡沫孔是否堵塞。
第10条在有条件的情况下检查刀盘面板、各焊接部位是否有裂纹产生。
第11条对不同的刀具的磨损情况进行检验时须使用专用的磨损量检验工具。
第12条必要时进入土舱检查刀具的磨损情况，根据地质情况决定是否换刀。
第13条检查所有安装刀具螺栓紧固情况，用1200Nm的风动扳手紧固一遍。
第三节回转接头第14条经常检查旋转接头的泡沫管是否有渗漏，并及时进行处理。
第15条每天对旋转接头部分的灰尘进行清理，防止灰尘进入主轴承内圈密封。
浅析地铁盾构设备维保技术
浅析地铁盾构设备维保技术摘要：随着我国城市轨道交通事业的发展，盾构机在地铁隧道建设施工中发挥着重要作用。
盾构机在我们正常施工作业中保证一直正常工作，将直接关系到地铁隧道施工的进度和质量，因此盾构机的日常维修保养成为至关重要的一环。
本文结合参建项目，对盾构机的日常维修与保养进行了总结，提供参考。
关键词：盾构机；维修保养；深圳地铁轨道交通12号线土建六工区工程施工怀德站——福永站区间是水电一局铁路分局第二个地铁区间施工项目，区间全长约1.7公里，主要穿越的地层为始发段98米的砾质粘性土、全强风化花岗岩层、长约142米的孤石段、96米上软下硬地层及753米的微风化黑云母花岗岩段，是全线盾构掘进难度最大的区间。
该项目选用的两台盾构机是由中铁装备集团有限公司生产的CTE6440E-1750型复合式土压平衡/TBM双模盾构机（出厂编号：CREC755、756）。
盾构机开挖直径6470mm，全长约125m，最大掘进速度可达到80mm/min，最大推力4086t，最大扭矩6686kN.m。
由于盾构施工的特殊性，盾构机在地下24小时持续运转，设备的维修和保养至关重要。
1.盾构机故障处理分析主要挑选盾构机在掘进的过程中发生故障的几个典型问题，分析故障的原因及如何排除故障。
1.1皮带运行过程中掉落渣土故障描述：掘进的过程中，尤其是在盾构机曲线掘进时，皮带掉落渣土严重，检查时发现螺旋机口挡泥板出现磨损，橡胶滚轮同时也出现磨损。
每次掘进启动皮带时，皮带启动不了，自己跳停。
问题解决：发现问题后，维修时发现皮带有轻微的跑偏，此时皮带沿掘进方向有往右跑偏的趋势。
首先调整皮带主动轴，左侧后螺杆逆时针转动，循序调松，进行微调。
同时调节皮带滚筒，将卡扣位置适当调整。
调节皮带架左右侧升降螺杆，适当将右侧调高一些。
将皮带架右侧慢慢提升。
经过处理后，皮带正常运行。
1.2黑油马达分配器故障故障描述：在推进的过程中，主控室马达分配器计数突然显示为零，刀盘调停暂时停止推进，查找原因。
盾构机长时间存放保养方案
盾构机长时间存放保养方案一、机械系统1、设备存放地点场地围墙、大门、监控完好。
设备使用方木垫高，防止在存放过程中因地面下沉而造成的设备倾斜锈蚀。
场地排水通畅、备用应急污水泵抽排积水。
日常巡查通道通畅、铺碎石。
2、刀盘整体平放，用方木垫高，不得与泥土接触（离地面约20cm）。
刀具拆卸涂抹黄油防锈、装箱保管。
刀盘露出的连接法兰面、连接孔、刀箱等机加面需涂抹防锈剂，刀盘整体用防水雨布包扎好。
内部放置生石灰3袋防潮（每袋10kg），生石灰用布袋包裹两层扎小孔若干。
3、前盾（包括主驱动、人舱）1）整体平放，用方木垫高，不得与泥土接触（离地面约20cm)。
前盾（包括主驱动）连接法兰面、连接孔位置涂抹黄油防锈。
盾壳清理后涂刷防锈漆，设备整体用防水雨布包扎好，防水布中间支高，防止中间积水。
内部放置生石灰3袋防潮（每袋10kg），生石灰用布袋包裹两层扎小孔若干。
2）人舱内部清理干净，放置干燥剂（硅胶），关好人舱门。
4、中盾中盾整体平放，用方木垫高，不得与泥土接触（离地面约20cm)。
因拆机露出的法兰面、连接孔、铰接等机加面需涂抹防锈剂，设备整体用防水雨布包扎好，防水布中间支高，防止中间积水。
内部放置生石灰3袋防潮（每袋10kg），生石灰用布袋包裹两层扎小孔若干。
5、盾尾1）盾尾整体平放，用方木垫高，不得与泥土接触（离地面约20cm)。
因拆机露出连接法兰面、连接孔、铰接、止浆板位置涂抹黄油防锈。
设备整体用防水雨布包扎好，防水布中间支高，防止中间积水。
内部放置生石灰3袋防潮（每袋10kg），生石灰用布袋包裹两层扎小孔若干。
2）铰接密封放置在盾尾密封槽内，清洗干净，表面涂抹润滑油脂，再用保鲜膜包扎好；3）止浆板处涂抹防锈剂；4）盾尾注浆管路需清理干净，端口使用油脂等进行封堵；5）盾尾密封油脂管道充满盾尾油脂；6、管片拼装机管片拼装机工装安装好，整体平放，再用方木垫高，不得与泥土接触（离地面约20cm)。
因拆机露出的法兰面、连接孔等机加面需涂抹防锈剂，管片拼装机整体用防水雨布包扎好，防水布中间支高，防止中间积水。
盾构机施工后配套维修保养总结
盾构施工后配套维修保养总结盾构掘进施工是一个循环往复的流水线作业流程，盾构机每掘进一环需完成一个工序循环。
一环掘进完成后需运输渣土，吊运至地面，砂浆需输送至砂浆车上、地面管片需要吊至电机车上并运输进隧道。
盾构后配套设备是保障盾构机顺利推进的重要组成部分，隧道掘进的效率很大程度上取决于后配套设备的运行情况。
盾构施工后配套设备主要有：龙门吊、变频机车组（含渣车、管片车、砂浆车）、搅拌站、叉车、装载机、通风机等设备，后配套设备具有种类多，同种类数量少等特点，因此后配套各种设备维护保养工作需要针对各设备特性单独开展，具体维修保养工作总结如下：一、电机车及渣土车、管片车、砂浆车电机车及渣土车、管片车、砂浆车维保工作主要有：1、检查行走减速器油位2、检查空压机油位、空气滤芯器、皮带，及时排污3、检查电池蒸馏水液位及健康状态4、检查控制室各种仪表显示是否正常5、检查各种电气接头、气缸是否漏气6、检查车轮轴承、传动轴是否加注润滑油7、检查制动闸瓦磨损情况、制动臂活动情况，及防溜车装置是否正常工作8、检查各建构件是否有开裂脱焊问题，及时进行修复。
9、日常设备整体清理工作在做好设备维保工作的同时要着重加强对钢轨养护，及时固定轨枕，定期检查调整轨距，清理轨道面油泥。
二、砂浆拌和站砂浆拌和站维保工作主要有：1、对于机械部分的保养和维护（1）配料机构的检查、调整和清理（2）粉料供给系统的清理（3）搅拌机各传动系统的润滑，各连接件的紧固及搅拌机内部清理（4）检查空压机油位、空气滤芯器、皮带，及时排污（5）检查汽缸与电磁阀运行状况2、对于电气控制系统的维护和保养（1）检查各电气连接件紧固情况，电器元件的接触点和固定情况，防尘、防潮的安全防护措施。
（2）检查称量系统各个组成部分连接件紧固情况，电器元件的接触点和固定情况，防尘和防潮的安全防护及防雷击和电焊电流烧毁的预防措施。
三、门式起重机门式起重机维保工作主要有：1、桥架及其主要构件起重机的桥架及其主要金属结构件，应每年进行一次全面检查。
盾构机使用维护保养及常见故障案例分析 PPT课件
第7节 拼装机系统 第8节 渣土改良及排渣系统 第9节 同步注浆系统 第10节 液压动力系统 第11节 电气控制系统 第12节 测量导向系统
第1节 盾构机使用维保总则 1.1 盾构机的维护保养工作遵守十字作业方针，即“清洁、润滑、紧固、调整、 防腐”。 清洁与防腐内容：整机清洁、密封、轴承、相对运动部件、注浆系统、 电气元件、液压元件、表面油漆；紧固：运动部件的安装螺栓紧固、重要部 件的安装螺栓紧固、连接螺栓的检查紧固、电气部分连接的紧固、液压部分 连接件的紧固； 润滑：运动部件的滑道润滑、动密封的润滑（主轴承密封、 螺旋输送机密封、砂浆搅拌轴密封、旋转接头密封、交接密封、盾尾密封）； 轴承的润滑（油润滑轴承、高温脂润滑轴承、脂润滑轴承）；传动部件的润 滑（变速箱、链条）;调整：主轴承密封滑道、螺机舱门密封、皮带刮板、拖 轮、推进油缸支座、泡沫参数、油脂参数等。
刀具的磨损情况检查要点： 1、定期进入土仓检查刀具的磨损情况，根 据地质条件决定是否换刀。
所需的检查次数会根据实际遇到的地质 情况不同而不同。刚开始掘进时，最理想的 间隔时间必须通过不断变化较短的间隔时间 来确定。如果地质条件变化，就需要检查刀 盘。 2、检查圆盘滚刀的滚动情况和刀圈的磨 损量。（使用专用盘刀磨损量检测板检查） 3、在换装刀具过程中检查刀具紧固螺栓的 扭矩。 4、检查切刀的数量和磨损情况，如有丢失、 脱落须立即补齐。 5、检查齿刀的切削齿是否有剥落或过度磨 损。必要时更换。
第3节 主驱动系统 中铁盾构使用的主驱动结构：
主驱动的检查与保养事项： 1、每天检查主驱动齿轮油油位，并作记录。 2、检查主轴承齿轮油温度，如温度不正常须立即停机并查找原因。 3、检查主轴承密封油脂分配马达动作是否正常，（观察油脂分配马达上 的脉冲传感器次数是否正常）。在检查刀盘时，进入土仓实际检查主轴承 密封油脂的溢出情况。（正常应有油脂从密封处溢出） 4、检查主轴承外圈润滑脂注入情况。（观察油脂分配器工作是否正常， 溢流阀是否有油脂溢出。如有油脂溢出表明管路堵塞，要及时检查清理。） 5、每天给主轴承内圈密封注润滑脂，并检查内圈密封的工作情况。 6、定期提取主轴承齿轮油油样送检，根据检查报告决定是否需要更换齿 轮油或滤芯。更换齿轮油同时必须更换滤芯。 7、定期检查齿轮油滤芯，并根据进出口压力差开关反映的情况判断是否 更换滤芯。 8、定期检查主轴承与刀盘螺栓连接的紧固情况。
盾构安全操作规程及维修保养
盾构安全操作规程及维修保养一、引言盾构机是一种用于地下隧道开挖的特殊工程机械设备，为了确保施工过程中的安全性和有效性，制定并遵守盾构安全操作规程及维修保养非常重要。
本文将详细介绍盾构安全操作规程及维修保养的标准格式。
二、盾构安全操作规程1. 盾构机操作人员的资质要求：- 操作人员必须经过相关培训，并持有相关证书；- 操作人员必须具备一定的机械设备操作经验；- 操作人员必须了解盾构机的结构、工作原理及各个部件的功能。
2. 盾构机操作前的准备工作：- 检查盾构机的各个部件是否完好，如刀盘、推进系统、电气系统等；- 检查液压系统和润滑系统的工作状态；- 确保所有安全装置完好，并进行测试；- 检查通风和防火设备是否正常。
3. 盾构机操作过程中的安全措施：- 操作人员必须穿戴符合安全要求的个人防护装备；- 操作人员必须按照规定的操作程序进行操作；- 操作人员必须保持清醒，不得在操作过程中饮酒或者服用药物；- 操作人员必须时刻保持与监控人员的沟通，并按照监控人员的指示进行操作；- 操作人员必须注意盾构机的工作环境，如地质条件、水位等，及时报告异常情况。
4. 盾构机操作后的安全措施：- 关闭盾构机的电源，并进行必要的锁定和标识；- 清理工作现场，确保没有残留物；- 检查盾构机的各个部件是否正常；- 做好操作记录和维护记录。
三、盾构机维修保养1. 定期维护：- 根据盾构机的使用频率和工作条件，制定定期维护计划；- 定期检查盾构机的各个部件，如液压系统、电气系统、刀盘等；- 定期更换易损件，如刀片、密封件等；- 定期进行润滑和清洁。
2. 故障维修：- 盾构机浮现故障时，及时停机，并通知维修人员；- 维修人员必须具备相关的维修知识和技能；- 维修人员必须按照维修程序进行维修；- 维修完成后，进行必要的测试和调试，确保盾构机的正常运行。
3. 废旧部件的处理：- 废旧部件必须按照像关规定进行分类和处理；- 废旧部件的处理必须符合环保要求；- 废旧部件的处理记录必须详细完整。
