人教版中考物理电功率复习导学案含答案
2024年中考物理二轮专题复习-电功和电功率的计算(含答案)
2024年中考物理二轮专题复习-电功和电功率的计算1．在图所示的电路中，电源电压不变，灯L上标有“6V 3W”字样．当电键K闭合时，灯L正常发光，电流表的示数为0.6安．求：（1）通过灯L的电流．（2）电阻R2的阻值．（3）在10秒内，电流通过电阻R2所做的电功．2．为实现自动控制，小明同学利用电磁继电器（电磁铁线圈电阻不计）制作了具有延时加热、保温、消毒等功能的恒温调奶器，其电路图如图甲所示。
控制电路中，电压U1＝3V，定值电阻R0＝50Ω，热敏电阻R阻值随温度变化的图像如图乙所示；工作电路中，电压U2＝220V，R1＝836Ω，R2＝44Ω。
已知恒温调奶器容量为2kg，水温达到80℃时衔铁会跳起。
[水的比热容为4.2×103J/（kg•℃）]（1）求衔铁刚跳起时，通过电磁铁线圈的电流；（2）求工作电路在保温状态下的电功率；（3）当调奶器加满温度为25℃的水，加热元件工作500s后衔铁跳起，求此过程中水吸收的热量及恒温调奶器的加热效率。
3．火锅是人们比较喜欢的一种饮食，如图所示，这是小明家使用的一款电火锅工作电路的简化原理图，它有高、中、低三个加热挡位，R1、R2均为加热电阻（温度对电阻的影响忽略不计）。
已知R1=60.5Ω，电火锅处于低温挡时的功率为160W，电源电压为220V。
［水的比热容为4.2×103J/（kg∙℃）］求：(1)电阻R 2的阻值。
(2)电火锅处于高温挡时的电功率。
(3)若加热电阻所产生热量的84%被水吸收，用该电火锅的高温档把2kg 、20℃的水加热到100℃，需加热的时间。
4．如图是某家用电热水器的简化电路图，温控开关S 可根据水温自动切换到加热和保温两种状态，R 1、R 2是发热电阻，热水器主要参数如表。
热水器正常加热35min ，可使满箱水的温度从25℃升高到55℃，水的比热容为34.210J /(kg C)︒⨯，求：（1）开关S 跳至哪个触点位置时，热水器会进入保温状态，请说明理由；（2）R 1的阻值；（3）在上述加热任务中，水吸收的热量是多少？热水器的加热效率是多少？5．如图所示，电源电压为18V 且保持不变，电阻R 1为定值电阻，灯泡标有“6V 3W”字样，滑动变阻器R 2上标有“30Ω 1A”字样，电流表量程为“0～0.6A”和“0～3A“，电压表量程为“0～3V”和“0～15V”．（1）只闭合开关S 和S 1，调节滑动变阻器的滑片，使灯泡正常发光，求此时电路消耗的总功率．（2）只闭合开关S 和S 2，调节滑动变阻器的滑片，当电压表示数为12V 时，电流表的示数为0.4A ，求电阻R 1的阻值．（3）只闭合S 和S 2，调节滑动变阻器的滑片，发现电流表和电压表偏转角度相同（可能重新选择了电表量程），且整个电路能够安全工作，讨论并计算此时电流表示数的可能值．6．在如图甲的电路中，电源电压为15V 且保持不变，滑动变阻器上标有“30Ω 2A”字样，小灯泡额定电压是6V ，灯泡电流随电压变化关系如图乙所示。
中考物理电功率专题复习教案
中考物理电功率专题复习教案一、教学目标1. 理解电功率的概念，掌握电功率的计算方法。
2. 掌握串并联电路中电功率的计算。
3. 能够运用电功率公式解决实际问题。
二、教学重点1. 电功率的概念及计算方法。
2. 串并联电路中电功率的计算。
3. 电功率公式的应用。
三、教学难点1. 电功率公式的灵活运用。
2. 串并联电路中电功率的计算。
四、教学方法采用讲解、示例、练习、讨论相结合的方法，引导学生主动探究，提高分析问题和解决问题的能力。
五、教学过程1. 导入：通过回顾电功的概念，引导学生引入电功率的学习。
2. 电功率的概念：讲解电功率的定义，解释电功率的物理意义。
3. 电功率的计算：介绍电功率的计算公式，示例讲解。
4. 练习：学生自主完成练习题，巩固电功率的计算方法。
5. 串并联电路中的电功率：讲解串并联电路中电功率的计算方法，示例讲解。
6. 练习：学生自主完成练习题，巩固串并联电路中电功率的计算。
7. 电功率公式的应用：讨论如何运用电功率公式解决实际问题。
8. 练习：学生自主完成综合练习题，提高电功率公式的应用能力。
9. 总结：回顾本节课所学内容，强调电功率的概念、计算方法和应用。
10. 作业布置：布置相关练习题，巩固所学知识。
六、教学拓展1. 电功率与电压、电流的关系：讲解电功率与电压、电流的关系，掌握P=UI 的公式。
2. 电功率的单位：介绍电功率的单位，如瓦特（W）、千瓦（kW）等。
七、课堂互动1. 问答环节：学生提问，教师解答，解决学生心中的疑问。
2. 小组讨论：学生分组讨论电功率计算和应用的问题，分享解题思路。
八、案例分析1. 分析实际生活中的电功率问题：如家用电器的功率、电动车行驶的功率等。
2. 学生展示：学生展示自己搜集的电功率应用案例，分享解题过程。
九、复习巩固1. 复习电功率的概念、计算方法和应用。
2. 课堂测试：进行一次电功率知识的课堂测试，检验学生的掌握情况。
十、总结与展望1. 总结本节课所学内容，强调电功率的重要性。

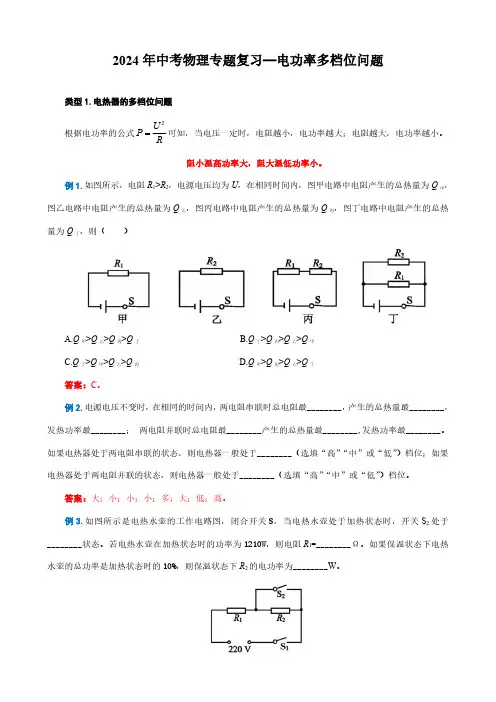

2024年中考物理专题复习—电功率多档位问题
2024年中考物理专题复习—电功率多档位问题类型1.电热器的多档位问题根据电功率的公式2UPR可知，当电压一定时，电阻越小，电功率越大；电阻越大，电功率越小。
阻小温高功率大，阻大温低功率小。
例1.如图所示，电阻R1>R2，电源电压均为U，在相同时间内，图甲电路中电阻产生的总热量为Q甲，图乙电路中电阻产生的总热量为Q乙，图丙电路中电阻产生的总热量为Q丙，图丁电路中电阻产生的总热量为Q丁，则（）A.Q甲>Q乙>Q丙>Q丁B.Q丁>Q丙>Q乙>Q甲C.Q丁>Q甲>Q乙>Q丙D.Q甲>Q丙>Q乙>Q丁答案：C。
例2.电源电压不变时，在相同的时间内，两电阻串联时总电阻最________，产生的总热量最________，发热功率最________；两电阻并联时总电阻最________产生的总热量最________,发热功率最________。
如果电热器处于两电阻串联的状态，则电热器一般处于________（选填“高”“中”或“低”）档位；如果电热器处于两电阻并联的状态，则电热器一般处于________（选填“高”“中”或“低”）档位。
答案：大；小；小；小；多；大；低；高。
例3.如图所示是电热水壶的工作电路图，闭合开关S，当电热水壶处于加热状态时，开关S2处于________状态。
若电热水壶在加热状态时的功率为1210W，则电阻R1=________Ω。
如果保温状态下电热水壶的总功率是加热状态时的10%，则保温状态下R2的电功率为________W。
答案：闭合；40；108.9。
例4.如图所示是某种电热器工作的部分电路图，电源电压U =220V 不变，两根电热丝的电阻关系为R 1=2R 2，通过旋转扇形开关S ，接触不同触点，实现高、低两个挡位的转换，低温挡时的发热功率为440W 。
求：（1）R 1和R 2的电阻值。
（2）电热器处于高温挡时的总功率。
新2024秋季九年级人教版物理全一册《中考复习第十八章：电功率》
教学设计：新2024秋季九年级人教版物理全一册《中考复习第十八章：电功率》一、教学目标（核心素养）1.物理观念：理解电功率的概念，掌握电功率的计算公式及其物理意义，理解电能与电功率的关系。
2.科学思维：能够运用电功率的知识分析解决实际问题，如计算家用电器的电功率、比较不同用电器的能耗等，培养逻辑思维和问题解决能力。
3.科学探究：通过回顾实验过程，理解测量电功率的方法，培养实验设计和数据分析能力。
4.科学态度与责任：认识电功率在日常生活和工业生产中的重要性，树立节能减排的意识，培养科学的社会责任感。
二、教学重点•电功率的概念、单位及计算公式（P=W/t, P=UI）。
•电功率与电能、时间的关系。
•实际电路中电功率的计算及应用。
三、教学难点•理解电功率的物理意义，区分电功率与电能、电压、电流的关系。
•解决涉及多个用电器的复杂电路中的电功率计算问题。
四、教学资源•多媒体课件（包含电功率概念解析、计算公式推导、实验演示等）。
•实验器材（如电能表、电流表、电压表、电阻器等，用于回顾测量电功率的实验）。
•教材及配套习题册、中考真题集。
五、教学方法•讲授法：系统梳理电功率的基础知识，解释概念，推导公式。
•演示法：利用实验器材或多媒体展示实验过程，直观展示电功率的测量方法。
•讨论法：组织学生讨论电功率在生活中的应用实例，促进学生思考。
•练习法：通过习题练习巩固知识点，提升解题能力。
六、教学过程1. 导入新课•生活实例导入：展示几种常见的家用电器（如电灯泡、电冰箱、空调等），提问：“这些电器在工作时消耗电能的速度一样吗？如何衡量它们消耗电能的快慢？”引导学生思考，引出电功率的概念。
2. 新课教学2.1 电功率的概念•定义：介绍电功率是表示电流做功快慢的物理量，单位时间内消耗的电能越多，电功率越大。
•单位：强调电功率的单位是瓦特（W），并解释其与千瓦（kW）、千瓦时（kWh）等单位的关系。
2.2 电功率的计算公式•公式推导：从电能的定义（W=UIt）出发，推导出电功率的计算公式P=W/t和P=UI，解释每个符号的物理意义。
2024年中考物理一轮复习专题：电功率(含答案)
2024年中考物理一轮复习专题：电功率一、选择题1．如图所示的几种用电器正常工作时，电功率接近40W的是（）A．电热水器B．电风扇C．电饭锅D．电烤箱2．小明家有“220V 100W”的电视机和“220V 1000W”的电暖器，下列说法正确的是（）A．如果将电压提高到2200V，电视机的电功率可达1000WB．正常工作时，电暖器比电视机做功快C．正常工作时，电暖器消耗的电能比电视机多D．正常工作时电暖器的电阻为484Ω3．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A．电压表的示数与电流表A2的示数的比值变大，R1功率不变B．电压表的示数不变，电流表A1 的示数不变，R2功率变大C．电压表的示数不变，电流表A1 的示数变大，R1功率变大D．电压表的示数与电流表A2的示数的比值不变，A1的示数不变4．如图所示，当开关S断开，甲、乙两表为电流表时，示数之比I甲：I乙＝2：7；当开关S闭合，甲、乙两表为电压表时，则R1与R2消耗的功率之比P1：P2为（）A．2：5 B．5：2 C．5：7 D．7：55．额定电压均为6V的甲、乙两灯，其I−U图线如图所示。
下列说法正确的是（）A．甲、乙两灯的电阻均随电压增大而减小B．甲、乙两灯的额定功率之比为4：1C．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为3：1D．甲、乙两灯并联接在电压为2V的电源两端时，1min消耗的电能之比为3：26．在如图所示的电路中，电源电压恒为6V，灯泡上标有“4V 2W”的字样（不考虑温度对灯丝电阻的影响），电流表量程为0~0.6A，电压表V1量程为0~15V，V2量程为0~3V。
闭合开关在保证电路安全的情况下，，下列说法正确的是（）滑动变阻器接入电路的最大阻值只能调到其总电阻的45A．灯泡电阻为4ΩB．滑动变阻器总电阻为20ΩC．电路消耗总功率的变化范围为2.25W-3W D．电压表V1示数的变化范围为2V~3V7．创新小组的同学设计了一个粉尘浓度监测装置，图甲为该监测装置的简化电路图，它是通过传感器R 来进行检测的，R的阻值随粉尘浓度β变化的关系如图乙所示。
2020中考人教版物理一轮复习实验专题：测量小灯泡的电功率-全国(含答案)
测量小灯泡的电功率1、小明同学利用电流表和电阻箱测量小灯泡的功率，设计并接了如图甲所示的实物电路。
（1）为了保护电路，闭合开关S1前，应将滑片P移到动变阻器的（“A”或“B”）端。
（2）闭合开关S1，将单刀双掷开关S2扳向“1”，调节滑动变阻器调节电阻箱的阻值使电流表的示数为I1，如图乙所示，I1= A；（3）将开关S2扳向“2”，保待滑动变阻器的阻值不变，调节滑动变阻箱的阻值R，使电流表的示数仍为I1，此时R=5Ω；则步骤（2）中小灯泡的电阻R1= Ω，测量小灯泡电阻的方法是（选填“控制变量法”或“等效替代法”）；（4）步骤（2）小灯泡的实际功率P1= W；（5）若小灯泡的额定电流为I0=2I1，以下关于灯泡额定功率P0与实际功率P1的数值关系，你认为最有可能的是。
A．P0=2P1 B．P0=3P1 C．P0=4P1 D．P0=5P12、在测量小灯泡额定功率的实验中，所用电源由两节新干电池串联组成，小灯泡上标有“2.5V”字样（小灯泡额定功率约为08W）（1）小明同学实验时连接的电路如图甲，如果他闭合开关，将会观察到：电压表的示数约为 V，电流表的示数约为 A，小灯泡的发光情况为（远填“正常发光”、“亮度较暗”或“不发光”）。
（2）小华在小明连接的电路中只改变了某根导线一端的接点位置，电路就能测量小灯泡额定功率。
改接好电路后，小明同学移动滑片P，记下多组对应的电压表和电流表的示数并绘制成图乙的I﹣U关系图象根据图象可知：小灯泡的额定功率是 W，图中阴影部分的面积表示；（3）小华设计了如图丙的电路也完成了该实验，请完成下列填空（电源电压不变，R1和R2为滑动变阻器，R2的最大电阻为R0）①闭合开关S、S1，断开开关S2，调节R2，使电压表的示数为2.5V。
②闭合开关S、S2断开开关S1，调节，使电压表的示数仍为2.5V。
③接着将R2的滑片P调至最左端，记下电压表的示数为U1；再将R2的滑片P调至最右端，记下电压表的示数为U2，则小灯泡额定功率的表达式P M＝（用U额、R0、U1、U2表示）3、某实验小组的同学在进行“测量小灯泡的额定功率”的实验中，现有器材：电源（电压恒为6V）、开关、电压表、电流表各一个，导线若干，额定电压为3.8V的待测小灯泡（电阻约为12Ω），滑动变阻器两个（A：“5Ω2A“；B：“20Ω 0.5A”）。
都匀市第三中学九年级物理全册18.2电功率第1课时导学案含解析新版新人教版
第2节电功率（第1课时）【学习目标】1. 知道电功率表示消耗电能的快慢，知道电功率的单位是W 或kW 。
2. 会用电功率的计算公式P=W / t 进行简单的计算。
3. 会用电功率的概念解释生活中的一些现象【学习重点】掌握电功率的概念【学习难点】掌握电功率的概念及电功率的计算【自主预习】(1)在物理学中，电功率是表示消耗电能的快慢的物理量。
用字母P 表示，(2)它的单位是瓦特，简称瓦，符号是W 。
更大的电功率单位是千瓦，符号是KW 换算：1kW=1000 W 1W=1000mW(3)了解常见家用电器的电功率。
(4)电功率的大小等于电功与时间之比(5)计算公式是P ＝W t.公式中符号的意义及单位W 消耗的电能（J ）；t 完成电能所用的时间（t ）；P 用电器的功率（w ）（6）1千瓦时是功率为 1 kW 的用电器使用 1 h 所消耗的电能【合作探究】★学生活动一：电功率分别拿一只220V,24W 和220V,1400W 的电水壶，接在电路中，比较电能表铝盘转动的快慢。
学生观察并比较两次电能表铝盘转动快慢情况。
实验现象：电能表第二次比第一次转动得快。
学生交流、讨论观察到的实验现象的原因。
结论：电能表铝盘走得快慢不同，表示用电器消耗电能的快慢不同。
在相同时间内，铝盘转过的圈数不同。
铝盘转过的圈数直接反映用电器消耗电能的多少，而在相同时间内铝盘转过的圈数，则反映用电器工作时消耗电能的快慢。
归纳总结：（1）在物理学中，用电功率表示消耗电能的快慢。
电功与时间之比为电功率。
（2）表达式：P ＝W t其中：W 表示消耗的电能；t 表示完成电能所用的时间；P 表示用电器的功率。
（3）单位及其换算：瓦（W ）；千瓦（kW ）；1kW ＝1000 W ；1W=1000mW走进生活，说出你所熟悉的用电器的电功率是多大？小组之间交流、讨论，说出自己的答案。
空调 约1 000 W洗衣机约500 W电视机约200 W抽油烟机约140 W电冰箱约100 W电扇约100 W★学生活动二：电功率的计算出示课件，展示问题。
人教版物理九年级全一册：第十八章 电功率 专题练习(附答案)
专题1串、并联电路中电功和电功率的计算类型1串联电路电功和电功率的计算1.如图所示电路中，R1的阻值为4 Ω，当开关S1和S2都闭合时，电流表示数为3 A；当只闭合S2时，电流表示数为2 A，下列说法正确的是（）A.电源电压为6 VB.R2的阻值为1 ΩC.S1和S2都闭合时，R2消耗的功率为18 WD.只闭合S2时，电路消耗的总功率为24 W2.两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙串联后接在电压为6 V 的电源两端，下列分析正确的是（）A.乙两端的电压是2 VB.甲消耗的电功率等于0.8 WC.通过甲的电流大于通过乙的电流D.甲、乙两端的电压之比为2∶13.电阻R1、R2串联在电路中，已知R1∶R2＝3∶2，则通过两电阻的电流之比I1∶I2＝，电阻两端的电压之比U1∶U2＝，两电阻消耗的电功率之比P1∶P2＝Ｗ.4.LED灯是一种半导体新型节能灯.已知某LED灯在一定电压范围内的工作电流都是0.02 A，只是在不同电压下发光颜色不同：当加在它上面的电压为1.8 V时，它发红光；当加在它上面的电压为1.4 V时，它发黄光；当加在它上面的电压为3.2 V时，它发蓝光.将该LED灯与一定值电阻R串联后接在电压为5 V的电源两端时它发红光，则该LED灯的电功率是W，定值电阻R的阻值是Ω.5.如图所示，电源电压保持不变，R为定值电阻，灯泡L标有“6 V 3 W”字样，当开关S、S1同时闭合时，灯泡L正常发光；当开关S闭合，S1断开时，电流表示数为0.2 A（设灯丝电阻不受温度影响）.求：（1）电源电压；（2）电阻R的阻值；（3）当开关S闭合，S1断开时，灯泡L消耗的实际功率.类型2并联电路电功和电功率的计算6.如图所示，两个灯泡L1、L2阻值分别为6 Ω和10 Ω，闭合开关后的现象是（）A.通过两灯泡的电流I1∶I2＝3∶5B.灯泡两端的电压U1∶U2＝3∶5C.灯泡的电功率P1∶P2＝5∶3D.灯泡消耗的电能W1∶W2＝3∶57.如图所示，电源电压6 V且保持不变，当闭合开关S时，电流表A1的示数为1.5 A，电流表A2的示数为0.5 A，下列说法正确的是（）A.R1的阻值为6 ΩB.R2的阻值为12 ΩC.R1消耗的电功率为12 WD.R2消耗的电功率为6 W8.已知R1＝42 Ω，R2＝21 Ω，两个电阻并联后接在28 V的电源上，工作10 min后，电路消耗的总电能是J，总功率是W.9.如图所示，电源电压恒定，R1＝30 Ω，闭合开关S，断开开关S1，电流表示数是0.3 A.当闭合S、S1时，发现电流表示数变化了0.2 A，求：（1）电源电压；（2）R2的阻值是多少？（3）当闭合S、S1时，电路消耗的总功率.类型3综合提升10.若R1＞R2，则下列电路闭合开关后消耗电功率最大的是（）11.标有“12 V 6 W”与“12 V 3 W”的灯泡以串联方式接入电路中，若让其中一盏灯正常工作，则电源电压为（）A.24 VB.18 VC.16 VD.12 V12.图甲中的A、B分别为小灯泡和定值电阻的I－U图象，小灯泡和定值电阻的连接情况如图乙所示，电源电压为8 V，下列说法正确的是（）甲乙A.灯泡的实际电功率为0.6 WB.定值电阻的阻值为0.05 ΩC.小灯泡电阻随温度的增大而减小D.定值电阻的电功率为0.8 W13.在如图所示的电路中，电阻R1＝10 Ω，R2＝20 Ω，电源电压保持不变，当开关S1、S3断开，S2闭合时，电流表的示数为0.2 A；当开关S1、S3闭合，S2断开时，电流表的示数为A，R2的电功率为W.为了保障电路安全，两个开关不能同时闭合.14.将定值电阻R1与R2串联在电压恒为U的电源两端，R1消耗的电功率为9 W，两电阻消耗的总功率为P；若将R1和R2并联在该电源两端，R1消耗的电功率为25 W，两电阻消耗的总功率为P′；则P∶P′＝Ｗ.专题2灯泡的亮度问题类型1实际功率与灯泡亮度的关系1.下列说法正确的是（）A.灯泡的额定电压越大，灯泡越亮B.灯泡的额定功率越大，灯泡越亮C.灯泡的实际电压越大，灯泡越亮D.灯泡的实际功率越大，灯泡越亮2.L1、L2、L3三只灯泡分别标有“220 V100 W”，“110 V100 W”和“36 V100 W”的字样它们均正常发光时（）A.L1更亮B.L2更亮C.L3更亮D.三只灯一样亮3.两盏白炽灯，甲标有“220 V40 W”字样，乙标有“220 V25 W”字样，下列关于它们的亮度的说法中正确的是（）A.甲一定比乙亮B.乙一定比甲亮C.都正常工作时，甲比乙亮D.都正常工作时，乙比甲亮4.额定电压相同的甲、乙两只白炽灯，串联后接入某电路，甲灯比乙灯亮，则下列说法中正确的是（）A.甲灯的额定功率和实际功率都比乙灯大B.甲灯的额定功率小，实际功率大C.甲灯的额定功率和实际功率都比乙灯小D.甲灯的额定功率大，实际功率小5.如图所示电路，电源电压为12 V且保持不变，灯泡L标有“12 V 2 W”字样.当开关S断开时，灯泡L的实际功率为W；当开关S闭合时，灯L的亮度将（填“变亮”“变暗”或“不变”）.类型2比较串、并联电路中灯泡的亮度6.将规格为“3 V 3 W”的灯泡L1和规格为“6 V 3 W”的灯泡L2接入如图所示的电路，则（）A.两灯一样亮B.L1更亮C.L2更亮D.有一灯可能会烧坏7.现有L1“6 V 3 W”和L2“6 V9 W”两只小灯泡，若将两灯串联接入电源电压为12 V的电路中，假设灯泡电阻不变.下列说法正确的是（）A.两灯均能正常发光B.两灯的额定电流相同C.灯L1可能被烧毁D.灯L2可能被烧毁8.将A、B两个灯泡，按图1、图2两种方式连接，已知R A＝4 Ω，R B＝6 Ω，电源电压相同，下列分析正确的是（）A.图1中A灯比B灯亮B.图2中A灯比B灯亮C.图1中A灯比图2中A灯亮D.图1中的总功率比图2中的总功率要大9.有两只分别标有“6 V 3 W”和“9 V 3 W”字样的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A.L1和L2正常工作时的电流一样大B.L1和L2串联在一起同时使用时，两灯一样亮C.L1和L2并联在一起同时使用时，两灯消耗的功率一样大D.将L1串联一个12 Ω的电阻，接在电源电压为12 V的电路中，L1也能正常发光10.一只白炽灯标有“220 V40 W”字样，它正常工作时的电阻有多大？如果此时它两端的电压只有200 V，它实际消耗的电功率是多少？与接在220 V的电路上相比，这时它发光的亮度是亮些还是暗些？（设灯泡电阻不随温度改变）专题3电功率的动态电路及图象问题类型1动态电路问题1.如图所示，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法中正确的是（）A.电流表的示数变小B.电压表的示数变大C.灯泡L变暗D.电路中的总功率变大2.如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响.下列说法正确的是（）A.小灯泡变亮B.电流表示数变大C.电压表示数变小D.电路的总功率不变3.（德州中考）如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时.下列判断正确的是（）A.电路的总功率不变B.电压表与电流表示数的比值不变C.电压表的示数变大D.电流表的示数变小4.如图所示电路，开关S2由断开到闭合的过程中，下列有关说法正确的是（）A.电压表示数不变，电流表示数变大B.定值电阻R1的电功率变小C.电路的总功率变大D.电压表和电流表的示数的比值变大5.如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光；则断开开关S2时（）A.电流表示数变小，灯L仍然正常发光B.电流表示数变大，灯L变亮C.电压表示数变大，灯L的实际功率变小D.电压表示数不变，电路的总功率变大6.如图所示，L是标有“6 V 1.2 W”字样的小灯泡，R是定值电阻，断开开关S2，闭合开关S1和S3，灯泡正常发光，电流表的示数为0.5 A.（1）求灯泡正常发光时，1 min内灯泡消耗的电能.（2）求定值电阻R的阻值.（3）断开开关S1和S3，闭合开关S2，改变电源电压，使灯泡正常发光，求电路的总功率.类型2图象问题7.如图甲是呼气式酒精测试仪的电路原理图，R1为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙，R2为定值电阻，电源电压保持不变.检测时，驾驶员呼出的酒精气体浓度越大，则（）甲乙A.测试仪中电压表的示数越小B.测试仪中电流表的示数越小B.电路消耗的总功率越小D.电压表与电流表示数的比值不变8.如图甲所示的电路中，在滑动变阻器R1的滑片从A向B滑动的过程中，电压表与电流表示数的变化关系如图乙所示，下列说法正确的是（）A.R2的阻值为10 ΩB.电源电压为16 VC.当电流表示数为0.2 A时，R1接入电路的阻值为20 ΩD.该电路的最大功率为4.05 W9.如图所示是一个额定电流为0.5 A的灯泡在工作时电流随电压变化的曲线图，由图可知该灯泡的额定电压是V，额定功率为W.灯泡正常工作时的电阻是Ω.10.在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示，由图可知，元件甲的电阻是Ω.若将元件甲、乙串联后接在电压为3 V的电源两端，则流过元件甲的电流是A，元件乙两端的电压是V；若将甲、乙两元件并联在2 V的电源两端，电路的总电流是A，乙元件的功率是W.11.灯L1上标有“12 V9.6 W”的字样，灯L2上只能看清12 V的字样，测得两灯的电流与电压的关系如图所示，求：（1）L1正常发光时的电阻是多少？（2）将L1、L2串联接在电源的两端时，通过L1的电流为0.3 A，电源的电压是多少？（3）电路中只有L1、L2两灯串联，使L2正常工作时，电路消耗的总功率是多少？专题4 电功率之极值问题1.灯泡L1、L2分别标有“10 V10 W”和“9 V 5.4 W”的字样，将它们串联使用时，电路两端允许加的最大电压值是V；并联时干路允许的最大电流为 A.（不考虑灯丝电阻变化）2.如图所示，电源电压为9 V，电流表量程为0～0.6 A，小灯泡的规格为“6 V 4 W”，为使电路安全，滑动变阻器连入电路的最小值为Ω.（不考虑灯丝电阻变化）3.如图所示，电源电压为12 V，定值电阻R1为12 Ω，滑动变阻器R2标有“50 Ω 1 A”字样，电流表A1量程为0～3 A，A2量程为0～0.6 A.当滑动变阻器的滑片在中点时，通过滑动变阻器的电流为A；在滑片移动过程中，电路的最大功率为W.4.如图所示的电路中，电源电压为20 V，定值电阻R为30 Ω，滑动变阻器标有“30 Ω1 A”字样，电压表选用的量程是0～15 V，在该电路正常使用的情况下，滑动变阻器连入电路的最小阻值为Ω，电路的最大功率为W.5.如图所示，R1的阻值为5 Ω，滑动变阻器R2的最大阻值为40 Ω，电源电压保持4.5 V 不变，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”.为保证电路安全，R2接入电路中的最小阻值为Ω，R1消耗的最小功率为W.6.如图所示电路，R1＝20 Ω，R2＝10 Ω，电源电压保持不变，当S1闭合，S2、S3断开时，电流表的示数为0.6 A.（1）求电源电压；（2）当S2断开，S1、S3闭合时，求电流表的示数；（3）电路如何连接时，电路消耗的电功率最小？并求出该最小值.7.如图所示，电路中定值电阻R1＝20 Ω，R2为滑动变阻器，电源电压保持不变，当滑片在a 端时，电流表示数为0.3 A，滑片在b端时电压表示数为4 V.求：（1）电源电压；（2）滑动变阻器R2的最大阻值；（3）R1的最小电功率.8.在图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L1的额定电压为8 V，灯泡L2的额定电压为6 V，图乙是灯泡L2的U－I图象.甲乙（1）当开关S接a时，电压表的示数为1.2 V，电流表的示数为0.3 A，求定值电阻R0的阻值.（2）开关S接a时，调节电源电压，使灯泡L1正常发光，此时R0消耗的功率为1 W，求灯泡L1的额定功率.（3）开关S接b时，通过调节电源电压可使电路允许达到的最大总功率是多少？专题5电热综合计算类型1挡位问题1.电饭锅是家庭常用的电器，它既有加热功能，又有保温功能.图甲所示为某型号电饭锅的简化电路图.S1是一个磁钢式限温开关，可以实现通断电自动控制，R1和R2均为发热体加热电阻.把电饭锅接入220 V的家庭电路中，在电饭锅工作的30 min内，电路中总电流随时间变化的图象如图乙所示.求：（1）加热电阻R1的阻值.（2）电饭锅的加热功率.（3）电饭锅在这30 min内产生的热量.2.如图所示是XX 型“220 V 1 000 W ”电饭煲的原理图.它有高温和保温两挡，通过单刀双掷开关S 进行调节，R 0为电阻丝.当开关S 接高温挡时，电路的功率为1 000 W ；当开关S 接保温挡时，电路的总功率为22 W.求：（1）电饭煲在高温挡时，开关S 应与哪个触点连接？ （2）电热丝R 0的阻值多大？（3）当电饭煲在保温时，实际电流多大？保温5 min ，电热丝R 0消耗的电能为多少？类型2 电和热综合3.一电热水器的铭牌如表所示，现将水箱装满水，电热水器正常工作时，把水从20 ℃加热到60 ℃.已知c 水＝4.2×103 J/（kg·℃），求：（1）水吸收的热量.（2）若电热水器正常工作，且产生的热量全部被水吸收，则需加热多长时间？4.某微电脑电热水壶具有温度可控、自动抽水等优点.下表是该电热水壶的铭牌.求：（1）如图所示，小电动机将1.2 L的水从桶中提升了0.5 m，电动机对水做的功至少是多少？（g取10 N/kg）（2）电热水壶在额定电压下工作时的电流.（保留一位小数）（3）电热水壶正常工作时，将1.2 L水从20 ℃加热到100 ℃，水吸收的热量是多少？（4）若（3）中的加热时间为7 min，求电热水壶的热效率.产品型号：BH—X22额定电压：220 V频率：50 Hz加热功率：1 200 W容量：1.2 L5.如图甲是一种恒温调奶器，可以自动调试好加水的奶粉，然后加热到最适合宝宝饮用的温度40 ℃，还可以自动保温，特别适合夜间使用.图乙是机器的电路简图，其相关参数如下表（R1、R2为电热丝，S为双触点自动开关）.求：（1）调奶器处于保温状态时的工作电流（结果保留两位小数）；（2）电阻R2的阻值；（3）若把200 g调好的奶粉从20 ℃加热到40 ℃所用时间为32 s，则调好的奶粉的比热容是多少（不计热损失）.甲乙参考答案：专题1 串、并联电路中电功和电功率的计算类型1 串联电路电功和电功率的计算1.D2.B3 1∶1 ， 3∶2 ， 3∶2 . 4. 0.036 ， 160 .5.解：（1）当开关S 、S 1同时闭合时，灯泡L 正常发光，电路中只有灯泡L ，灯泡正常发光时电压和额定电压相等，电源电压U ＝U L 额＝6 V（2）灯泡的电阻：R L ＝U 2额P 额＝（6 V ）23 W ＝12 Ω开关S 闭合，S 1断开时由欧姆定律得，电路总电阻：R 总＝U I ＝6 V0.2 A ＝30 Ω由串联电路电阻特点得电阻R 的阻值： R ＝R 总－R L ＝30 Ω－12 Ω＝18 Ω （3）灯泡L 消耗的实际功率： P L ＝I 2R L ＝（0.2 A ）2×12 Ω＝0.48 W 类型2 并联电路电功和电功率的计算6.C7.D8. 33 600 ， 56 .9.解：（1）由I ＝UR 可得，电源的电压：U ＝I 1R 1＝0.3 A ×30 Ω＝9 V（2）当闭合S 、S 1时，R 1与R 2并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以电流表示数的变化量即为通过R 2的电流，则I 2＝0.2 A ，所以，R 2的阻值：R 2＝U I 2＝9 V0.2 A ＝45 Ω（3）当闭合S 、S 1时，干路电流： I ＝I 1＋I 2＝0.3 A ＋0.2 A ＝0.5 A电路消耗的总功率：P ＝UI ＝9 V ×0.5 A ＝4.5 W类型3 综合提升 10.C 11.B 12.A13. 0.9 ， 1.8 . S 1、S 2 . 14. 6∶25 .专题2 灯泡的亮度问题类型1 实际功率与灯泡亮度的关系1.D2.D3.C4.B5. 2 ； 不变 .类型2 比较串、并联电路中灯泡的亮度6.B7.C8.B9.D10.解：由P ＝UI ＝U ·U R ＝U 2R 得灯泡正常工作时的电阻：R ＝U 2P ＝（220 V ）240 W ＝1 210 Ω当U 实＝200 V 时，灯泡的实际功率： P 实＝U 2实R ＝（200 V ）21 210 Ω≈33 W因为33 W ＜40 W ，所以与接在220 V 电路上相比，实际电压为200 V 时，灯泡亮度更暗些.专题3 电功率的动态电路及图象问题类型1 动态电路问题1.D2.D3.D4.C5.A6.解：（1）灯泡正常发光1 min 消耗的电能： W ＝P L t ＝1.2 W ×60 s ＝72 J（2）断开开关S 2，闭合开关S 1和S 3时，电阻R 和灯泡L 并联，灯泡正常发光，所以电源电压等于灯泡的额定电压，即U ＝6 V由P ＝UI 可知，灯泡正常发光时的电流：I L ＝P L U L ＝1.2 W6 V＝0.2 A 因为并联电路中，干路电流等于各支路电流之和，所以通过R 的电流： I R ＝I 总－I L ＝0.5 A －0.2 A ＝0.3 A由I ＝U R 可知，定值电阻R 的阻值：R ＝U I R ＝6 V 0.3 A＝20 Ω（3）由P ＝U 2R 可得，灯泡正常发光时的电阻：R L ＝U 2P L ＝（6 V ）21.2 W＝30 Ω断开开关S 1和S 3，闭合开关S 2，定值电阻R 和灯泡L 串联，且灯泡正常发光，所以电路中的总电阻：R 总＝R L ＋R ＝30 Ω＋20 Ω＝50 Ω因为灯泡正常发光，所以电路中的电流为0.2 A ，则电路的总功率：P ＝I 2L R 总＝（0.2 A ）2×50 Ω＝2 W类型2 图象问题7.D 8.D9. 2.5 ， 1.25 . 5 .10. 5 ， 0.2 ， 2 ； 0.6 ， 0.4 .11.解：（1）由P ＝U 2R可知，灯泡L 1正常发光时的电阻：R 1＝U 2L 额P L 额＝（12 V ）29.6 W ＝15 Ω（2）由图可知，电流I ＝0.3 A 时，灯泡L 1、L 2两端电压分别为：U 1＝2 V ，U 2＝4 V 两灯泡串联，电源电压：U ＝U 1＋U 2＝2 V ＋4 V ＝6 V（3）灯L 2正常工作时的电压为12 V ，由图象可知，此时通过L 2的电流为0.5 A ，灯L 1两端电压为4 V ，两灯泡串联，电源总电压：U ′＝4 V ＋12 V ＝16 V电路消耗的总功率：P ＝U ′I ′＝16 V ×0.5 A ＝8 W专题4 电功率之极值问题01 专题训练1. 15 ； 1.5 .2. 6 .3. 0.48 ； 19.2 .4. 10 ， 10 .5. 2.5 ， 0.45 .6.解：（1）由电路图知，当S 1闭合，S 2、S 3断开时，只有R 2连入电路中，电流表测R 2的电流，由I ＝UR得电源电压：U ＝U 2＝I 2R 2＝0.6 A ×10 Ω＝6 V（2）由电路图知，当S 2断开，S 1、S 3闭合时，R 1与R 2并联，电流表测干路电流，由并联电路电压特点知：U ＝U 1＝U 2＝6 V ，由并联电路的电流特点和I ＝UR可得，电流表示数：I ＝I 1＋I 2＝U R 1＋I 2＝6 V20 Ω＋0.6 A ＝0.9 A（3）电源电压保持不变，由P ＝UI ＝U 2R 可知：当电路中电阻最大时功率最小，由图知，当只闭合S 2，断开S 1、S 3时两电阻串联，电路中电阻最大，所以电路消耗的最小功率：P 最小＝U 2R 1＋R 2＝（6 V ）220 Ω＋10 Ω＝1.2 W7.解：（1）当滑片在a 端时，滑动变阻器短路，只有R 1工作， 由I ＝UR 得电源电压：U ＝I 1R 1＝0.3 A ×20 Ω＝6 V（2）滑片在b 端时，滑动变阻器和R 1串联，且滑动变阻器接入电路的电阻最大，根据串联电路的分压特点可得：U 2U －U 2＝R 2R 1， 即4 V 6 V －4 V ＝R 220 Ω，解得：滑动变阻器R 2的最大阻值：R 2＝40 Ω（3）当滑动变阻器的阻值最大时，电路中的电流最小，R 1消耗的电功率最小，此时R 1两端的电压：U 1＝U －U 2＝6 V －4 V ＝2 VR 1消耗的最小电功率：P 1＝U 21R 1＝（2 V ）220 Ω＝0.2 W8.解：（1）当开关S 接a 时，灯泡L 1与电阻R 0串联，电压表测R 0两端电压，由I ＝UR 得电阻R 0的阻值：R 0＝U 0I ＝1.2 V 0.3 A＝4 Ω（2）当开关S 接a 时，灯泡L 1与电阻R 0串联，灯泡L 1正常发光时，灯泡L 1两端的电压为额定电压：U 1＝8 V ，由P ＝UI ＝I 2R 得此时电路中的电流：I 0＝P 0R 0＝ 1 W4 Ω＝0.5 A ，即I 1＝I 0＝0.5 A 灯泡L 1的额定功率：P 1＝U 1I 1＝8 V ×0.5 A ＝4 W（3）开关S 接b 时，灯泡L 1与灯泡L 2串联，由图乙知灯泡L 2正常发光时的电流为0.6 A ＞0.5 A ，所以电路中电流最大为：I max ＝I 1＝0.5 A ，由图乙可知，当电流为0.5 A 时，灯泡L 2两端的电压：U 2＝4 V 则电源电压为：U ＝U 1＋U 2＝8 V ＋4 V ＝12 V 所以电路允许达到的最大总功率： P 总＝UI m ax ＝12 V ×0.5 A ＝6 W专题5 电热综合计算类型1 挡位问题1.解：（1）由图甲可知，当两个开关都闭合时，两个电阻并联，总电流最大； 当闭合S 、断开S 1时，电路中只有R 1工作，电流较小，由图乙可知，此时电流中的总电流，即通过R 1的电流I 1＝1 A ，由I ＝U R可得R 1的阻值： R 1＝U I 1＝220 V 1 A＝220 Ω （2）电饭锅加热时电流最大；由图乙知加热电流为I 加热＝4 A ，电饭锅加热功率：P 加热＝UI 加热＝220 V ×4 A ＝880 W（3）由图乙知，在30 min 内电路中总电流为1 A 的工作时间：t 1＝（15 min －10 min ）＋（30 min －20 min ）＝15 min ＝900 s所以电路中总电流为4 A 的工作时间：t 2＝30 min －15 min ＝15 min ＝900 s由Q ＝W ＝UIt 可得，电饭锅在这30 min 内产生的热量：Q ＝Q 1＋Q 2＝UI 1t 1＋P 加热t 2＝220 V ×1 A ×900 s ＋880 W ×900 s ＝9.9×105 J2.解：（1）由P ＝U 2R可知，在电压U 一定时，电阻R 越小，电功率越大， 由电路图可知，S 接2触点时，电路为R 0的简单电路，电路电阻最小，此时电饭煲功率最大，电饭煲在高温挡；（2）电饭煲在高温挡时，电路为R 0的简单电路，由P ＝U 2R可得，电热丝R 0的阻值： R 0＝U 2P 高温＝（220 V ）21 000 W ＝48.4 Ω （3）由P ＝UI 可得，当电饭煲在保温挡时实际电流：I ＝P 保温U ＝22 W 220 V＝0.1 A 保温5 min ，电热丝R 0消耗的电能：W 0＝I 2R 0t ＝（0.1 A ）2×48.4 Ω×5×60 s ＝145.2 J类型2 电和热综合3.解：（1）水吸收热量：Q 吸＝cm Δt ＝4.2×103 J/（kg·℃）×50 kg ×（60 ℃－20 ℃）＝8.4×106 J（2）若电热水器正常工作，且产生的热量全部被水吸收，则Q 吸＝Q 放＝W ＝Pt ＝8.4×106 J需要加热时间：t ＝W P ＝8.4×106 J 2 000 W＝4 200 s ＝70 min 4.解：（1）V ＝1.2 L ＝1.2×10－3 m 3，所以 1.2 L 的水的质量：m ＝ρV ＝1.0×103kg/m 3×1.2×10－3 m 3＝1.2 kg电动机对水做的功：W ＝Gh ＝mgh ＝1.2 kg ×10 N/kg ×0.5 m ＝6 J（2）由图知，电水壶的额定电压为220 V ，额定功率为1 200 W ，电热水壶在额定电压下工作时的电流：I ＝P U ＝1 200 W 220 V≈5.5 A （3）水吸收的热量：Q 吸＝cm Δt ＝4.2×103 J/（kg·℃）×1.2 kg ×（100 ℃－20 ℃）＝4.032×105 J（4）电热水壶消耗的电能：W 电＝Pt ＝1 200 W ×420 s ＝5.04×105 J电热水壶的热效率：η＝Q 吸W 电＝4.032×105 J 5.04×105 J＝80% 5.（1）由P ＝UI 可得，调奶器处于保温状态时的工作电流：I ＝P 保温U ＝16 W 220 V ≈0.07 A （2）由题意可知，当S 接“2”时，电路为R 1的简单电路，调奶器处于保温状态； 当接“3”时，电路为R 1、R 2并联，调奶器处于加热状态，因电路中的总功率等于各用电器功率之和，所以，R 2的电功率：P 2＝P 加热－P 保温＝500 W －16 W ＝484 W由P ＝W t 可得，电阻R 2的阻值：R 2＝U 2P 2＝（220 V ）2484 Ω＝100 Ω （3）由P ＝W t可得，调奶器消耗的电能： W ＝P 加热t ′＝500 W ×32 s ＝16 000 J不计热损失，调好的奶粉吸收的热量：Q 吸＝W ＝16 000 J ，由Q 吸＝cm （t －t 0）可得，调好的奶粉的比热容：c ＝Q 吸m （t －t 0）＝16 000 J 0.2 kg ×（40 ℃－20 ℃）＝4×103 J/（kg·℃）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电功率》知识点一：电能、电功、电功率的基本概念1.下列说确的是：（）A.电流通过用电器做功的过程，实质是电能转化为其他形式能的过程B.用电器消耗的电能越多，其电功率越大C.电能的单位有千瓦、千瓦时D.电功率越大的用电器消耗的电能越多E．电流做功越多，电功率就越大F．电流做功时间越长，电功率就越大G．电流做功越快，电功率就越大H．功率越大的用电器做的功一定越多知识点二：电能表的参数2．电能表的表盘如图所示，关于电能表下列说确的是（）A．电能表是用来量度电路所消耗电能多少的仪表B．该电能表所在电路中允许消耗的最大功率是4400WC．该电能表所在的电路已经消耗的电能是3145JD．“50Hz”是说这个电能表在50赫的交流电路中使用E．“10（20）A”是说这个电能表的标定电流是20安F．“600revs/（kw•h）”是表示电能表上的转盘转过1转消耗的电能是600千瓦时知识点三：电能表的读数1．小吴家的电能表11月1日的读数如图甲所示，12月1日的读数如图1乙所示，若电价为0.5元/度，则小吴家11月份的应交电费是（）A．33.95元B．27.75元C．277.5元D．30.62元2．小明想验证他家电能表盘上标注的每千瓦时的转数是否正确，于是他将标有“220V 3A”的用电器单独接入电路中，当该用电器正常工作5min后，电能表的转盘正好转了110r，则该电能表每千瓦时的实际转数应是（）A．2400 r B．2000 r C．1500 r D．1200 r知识点四：利用电能表测功率1．一只家用电能表上标着2500R/kWh，如果在家庭电路中只接某一用电器，该表转盘2min 转了100转，则该用电器可能是（）A．空调器B．电冰箱C．电视机D．收音机2.小明同学在晚上学习时，使用220V、40W的灯泡正常工作3小时，则电路中消耗了的电能，若电路中接有“600revs/kW·h”的电能表，则在这段时间电能表的表盘转了转。
提示：已知转数求消耗的电能：转数/600转/（千瓦时）已知消耗的电能求转数：电能×600转/（千瓦时）知识点五：电能表的选择1.小红家的电表允许通过的最大电流是10安，她家有4个标有“220V、60W”的灯泡，1个标有“220V、1000W”的热水器，1台制冷时耗电为140瓦的电冰箱和1台耗电为80瓦的电视机，则：( )A. 所有用电器可以同时使用；B. 除热水器外其他用电器可以同时使用；C. 关闭电视机后其他用电器可以同时使用；D. 电冰箱制冷时，其他用电器不能同时使用。
2．小明的家中有150W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，800W 的电饭煲一只，40W的照明灯8盏，则安装电能表时，选用以下哪一种电能表最合适（）A.220V 5A B.220V 10A C.220V 15A D.220V 20A知识点六：电能的输送1．对于远距离输电，下列说确的是（）A．远距离输电输送的是直流电B．高压输电可以减少电能损失C．高压线路上的电压可以随意升高D．输电线上的电阻越大，则电能损失越小2.在远距离输电时，为什么要采用高压输电？知识点七：电功的测量小明想探究“电流做功与哪些因素有关”的实验，设计了如图所示的实验电路：（1）请你用笔画线代替导线，帮他把实验电路连接完整，要求：滑片右移时，电压表示数变大．（2）实验前，小明猜想电流做功多少可能跟：a．通过用电器的电流； b．用电器两端的电压； c．用电器的通电时间．如上图将甲乙两灯串联，目的是控制通电时间和相同，从而探究电流做功多少与的关系．（填序号）（3）本实验中，小明是通过观察比较来比较电流做功多少的．（4）若实验过程中，发现甲灯泡突然不亮了，乙灯仍然发光，再去观察电压表示数，发现与甲灯并联的电压表示数（选填“变大”、“变小”或“不变”，下同），与乙灯并联的电压表示数，电路总功率（5）小明通过思考，发现上述猜想中有一个猜想无法用图甲完成，请你帮助小明设计一个电路，完成最后一个猜想的探究，并把电路图画在虚线框．知识点八：电功率与电压、电阻的关系1.（多选)一台“220 V 1 000 W”的电炉子,想把它改装后接在110 V的电源上,但功率保持不变,以下措施正确的是( )A．将电炉丝截掉一半后接入电路B．将电炉丝截掉四分之三接入电路C．将电炉丝分成等长的两段，然后并联接入电路D．将电炉丝截掉四分之一后接入电路知识点九：电功率与电能、时间的关系1．老师出差时恰逢抄表日，家中电能表的示数为；出差返回时发现家中有一盏60W的台灯亮着，检查其它电器都已切断电源，再查看电能表，示数为；则老师出差的时间长（）A．2400h B．14.4h C．0.24h D．240h2．两个电炉甲和乙，甲的额定功率为800瓦，乙的额定功率为1200瓦．在它们正常工作的情况下，下列说确的是（）A．甲的功率小于乙的功率，表明电流通过甲做功少B．甲的功率小于乙的功率，表明甲消耗电能比乙少C．甲的功率小于乙的功率，表明甲消耗电能比乙慢D．甲的功率小于乙的功率，但甲消耗电能并不一定比乙少知识点十：判断灯泡的亮暗1.有甲、乙两盏电灯，甲灯上标有“36 V 60 W”，乙灯上标有“220 V 60 W”，当它们分别在其额定电压下工作发光时，其亮度( )A．乙灯比甲灯更亮B．甲灯比乙灯更亮C．两盏灯一样亮D．无法判断哪盏灯更亮2．把甲乙两灯并联在电路中，甲灯较亮，把它们串联后，接到原来电路中，则（）。
A．甲灯较亮 B．乙灯较亮 C．两灯一样亮 D．条件不足，无法判断3．甲乙两灯并联在同一电路中，都能正常发光，且甲灯比乙灯亮，则（）。
A．甲灯消耗的电能一定比乙灯多B．甲灯中的电流一定比乙灯大C．甲灯两端的电压一定比乙灯大D．甲灯的电阻一定比乙灯大4.小明拿起一只灯泡标有“220V，25W”字样，他想若将此灯与“220V,40W”的灯泡并联，接到220伏的电路中灯泡会更亮一些？若串联在电路中灯泡更亮些。
提示：额定电压相同的灯泡串联时额定功率小的灯泡亮，并联时额定功率大的亮5.将分别标有8V 4W和4V 2W字样的灯泡L1和L2串联使用，当L1正常发光时，灯L2 。
（填“正常发光”“较暗”“较亮”或“都有可能）6.将“6V 3W”和“6V 6W”的两只灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则（）A．电源电压为12V时，两只灯泡均能正常发光B．两个灯泡发光时，灯泡L2比灯泡L1亮一些C．灯泡发光时，电路中允许通过的最大电流为1AD．灯泡L1正常发光时，灯泡L2的实际功率是1.5W提示：灯泡的亮度是由实际功率决定的，实际功率的越大灯泡越亮。
一般灯泡串联时利用P=I2R判断，若并联时利用P=U2/R判断实际功率的大小知识点十一：比值问题1.标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说确的是（）A．通过灯L1和L2的电流之比为2：1 B．灯L1和L2的电阻之比为2：1C．灯L2比灯L1亮D．灯L1和L2的实际功率之比为2：1 2.电阻R1：R2=5：3，若将它们串联在电源两端，相同时间电流做功之比W1：W2= ；电功率之比P1：P2=。
若并联在电源两端，相同时间电流做功之比W1：W2= ；电功率之比P1：P2= 。
3.甲灯标有“220V 60W”、乙灯标有“220V 100W”字样，如果两灯泡钨丝长短一样，则钨丝较粗的是灯，如果将两灯串联在220V的电源上，使用相同时间，甲、乙两灯消耗的电能之比是并联在220V电路中消耗的电能之比为4.如图电源电压恒定，闭合S0.当S闭合、甲乙两表为电压表时，两表示数之比U甲:U乙＝7:5；当S断开、甲乙两表为电流表时，两表示数之比I甲:I乙＝，此时R1、R2消耗的功率之比P1:P2＝提示：串联电路中常用：W1:W2:=R1:R2；P1:P2=R1:R2 ；Q1:Q2=R1:R2并联电路中常用：W1:W2= R2:R1；P1:P2= R2:R1 ；Q1:Q2= R2:R1知识点十二：判断串并联电路中灯泡的发光及电路中的最大电压最大电流1.一盏标有“6V 3W”字样的小灯泡，接入电压为12V的电路中，若使灯泡正常发光，则需联一个阻值为Ω的电阻。
2.一盏标有“6V 3W”字样的小灯泡，接入电流为1A的电路中，若使灯泡正常发光，则需联一个阻值为Ω的电阻。
提示：当实际电压大于额定电压时若让灯泡正常发光则需要串联电阻，串联电阻起分压的作用；若电路的电流大于灯泡正常发光的电流，则需要并联电阻，并联电阻起分流的作用3.某同学把标有“8V 16W”的灯泡L1和“12V 36W”的灯泡L2串联在电路中，闭合开关后，其中一只灯泡能正常发光，另一只没有达到额定电压．由此可知电源电压为V，此时L1的实际功率L2的实际功率(选填“大于”或“等于”或“小于”)．4．把两个分别标有甲“10 V 10 W”和乙“9 V 5.4 W”的灯泡串联后接到电源上，其中一个灯泡只能正常发光，正常发光的灯泡是，另一盏灯的实际功率是，电源的最大电压为。
5．把两个分别标有“10 V 10 W”和“9 V 5.4 W”的灯泡并联后接到电源上，要使两灯都不被损坏，干路电流最大为。
提示：为了不损坏用电器当两个灯泡串联应取额定电流小的正常发光;并联应取额定电压小的正常发光知识点十三：电功率的图像问题1.有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。
把它们串联在电路中，如图（乙）所示。
闭合开关S，这时电流表的示数为0.2A，则电源电压和元件B的电功率分别是（）Ａ. 2.0V 0.8 W B. 4.5V 0.5 WC. 2.5V 1.0WD. 4.5V 1.0W2.如图,“6V 3W”和“6V 6W”的灯泡的电流随两端电压变化关系曲线。
（1）由坐标图可知：A为灯的图像B为灯的图像（2）当两灯并联在3V的电源上时，两灯消耗总功率为W。
3.标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示．若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为（）A． 3W B．3.3W C.3.6W D.5W提示：当U—I图像不为直线时,说明电阻不是定值,在求电功率时利用P=UI从图像中找到U 及对应的I ，或求出此时的电阻R利用P=I2R或P=U2/R，同时还要结合串并联电路的特点分析知识点十四：电动机的知识1.一个电动机正常工作时的电压6V，电流0.5A，电动机线圈的电阻是2Ω，则工作20S消耗的电能是J。
产生的热量是J,对外做的机械功J；若电动机卡住不动，则工作20S产生J的热量。
（卡住不动可以看作纯电阻）提示：①电动机工作时全部用原始公式电功（消耗的电能）只能利用W=UIt=Pt产生的热量Q=I2Rt机械能为W-Q电动机的电功率为P=UI发热功率为P=I2R机械功率为P=UI-I2R电动机的效率为(W-Q)/W②电动机若被卡住，则相当于纯电阻电路，可以利用欧姆定律及所有的电功、电功率及焦耳定律的公式知识点十五：加热功率与保温功率的知识1.加热装置的工作原理如图所示，两电阻丝的阻值相等，电源电压不变，它有高温档、中温档和保温档三个工作状态。
