人教版九年级物理第十九章《生活用电》单元测试题
一对一个性化辅导讲义九年级物理第十九章《生活用电》单元测试题一、选择题1.我国家庭电路的电压是( ).A.220伏B.380伏C.38伏D.36伏2.制成家用保险丝的材料是( )A.电阻率较大而熔点较高的铅锑合金B.电阻率较大而熔点较低的铅锑合金C.电阻率较小而熔点较高的铅锑合金D.电阻率较小而熔点较低的铅锑合金3.安装家庭电路的时候，必把把电灯的开关接在( )A.零线上B.火线与零线之间C.火线与电灯之间D.火线上、零线上都可以4.从市线进户线开始，家庭照明电路组成的顺序依次是( )A.电能表、总开关、电灯、保险盒B.总开关、电能表、保险盒、电灯C.电能表、总开关、保险盒、电灯D.电能表、保险盒、总开关、电灯5.电能表在电路中测量的是( )A.电流B.电压C.电功D.电功率6.能直接判别火线和零线的工具是( )A.电能表B.测电笔C.电压表D.安培表7.家用电能表的盘面上，标有“3000r/kW·h”的字样，当接入一个“220V 300W”的电器正常工作时，1分钟内能电能表的转盘转( )A.0.25转B.5转C.15转D.30转8.家庭照明电路的总电阻R和总电流强度的关系是( )A.用电器全使用时，R最小，I最大B.用电器不全使用时，R最小，I最大C.用电器使用最少时，R最小，I最大D.用电器使用一半时，R最小，I最大9.安装照明电路的时候要( )A.必须把开关接在火线上，保险盒接在零线上B.必须把开关接在零线上，保险盒接在火线上C.必须把开关和保险盒串联后接在零线上D.必须把开关和保险盒串联后接在火线上10.有一盏接在照明电路上的白炽灯不亮了，用测电笔分别去接触灯头的两个接线柱，氖管都发光，则此灯不亮的原因是( )A.火线断了B.零线断了C.灯丝断了D.开关短路11.某照明电路中接有符合要求的保险丝，当开关一闭合，保险丝立即熔断，发生此故障的原因可能是( )A.电灯的灯丝已烧断B.电路某处发生开路C.电路中的火线与零线发生短路D.开关接在零线上12.某同学家里的保险丝经常熔断，其中可能的原因是( )A.用电器额定电压太小B.用电器额定功率太小C.保险丝额定电流太小D.保险丝额定电流太大13.正常用电时家庭电路中的最大电流为2.6安，那么选用的保险丝的额定电流应为( )A.2.5安B.2.6安C.3安D.5.2安14.在220V伏照明电路上安装了25瓦的电灯26盏，现在电路上的保险丝熔断了，我们家中只有额定电流为1安的保险丝，那么，至少把几根这样的保险丝并联起来用才比较合适( ) A.2根B.3根C.4根D.5根15.某家庭有45瓦的灯四盏，90瓦的电视机一台，300瓦的洗衣机一台，150瓦的电冰箱一个，那么应选用额定电流为下面哪一数值的保险丝( )A.3.75安B.3安C.2.5安D.2安16.家庭中线路被短路是指( )A.所有用电器都断开的电路B.线路很短的电路C.某一个开关的两个接线头被连通D.某一个插座的两个接线头被连通17.白炽灯的灯丝常制成螺旋状的，这样做的目的是( )A.便于灯丝散热，防止灯丝烧断B.尽量减少灯丝的电阻C.减少灯丝的热散失，提高灯丝的温度D.减少灯丝在高温时的升华18.某家庭电路中，电能表的规格为“220V 1A”，则这个电路中最多可装“220V 40W”的电灯( )A.6盏B.10盏C.5盏D.3盏19.对于家庭照明电路来说，随着发光灯泡数的增多，可以引起( )A.电路的总电阻增大，电路中的总电流增大B.电路的总电阻减小，电路中的总电流增大C.电路的总电阻减小，电路中的总电流减小D.电路的总电阻减大，电路中的总电流减小20.关于照明电路各组成部分的作用，下列说法中正确的是( )A. 电能表的作用是测量用户消耗的电功率B.保险盒的作用是保护人身的安全C.闸刀开关的作用是保护检修电路人员的安全D.电灯的作用是电能转化为内能21.安装大功率用电器的插座时，只在通插座的火线上接一根保险丝，而不是在火线、零线上都接，这是因为( )A.可以节省一个保险盒B.与只在零线上装保险丝效果一样C.和在零线火线上都装保险丝效果一样D.为了防止保险丝熔断后插座仍与火线连通而带电22．照明电路中的电灯、开关正确连接方式是( )A．灯和灯、灯和开关都应当是并联B．灯和灯、灯和开关都应当是串联C．灯和灯应是并联，灯和开关应是串联D．灯和灯应是串联，灯和开关应是并联23．关于插座，下列说法中正确的是( )A．两孔插座，一孔接火线，一孔接地B．两孔插座，一孔接地，一孔接零线C．三孔插座，一孔接地，一孔接零线，一孔接火线D．三孔插座，一孔接地，另两孔可合并一起接零线24．有一只标有“220V 10A”字样的电能表，可接在下列哪个电路中使用( )A．总功率为2300W的家庭电路B．总电功率为2200K的家庭C．总电阻为20Ω的家庭电路D．总电流为10A的家庭电路25．在家庭照明电路中，闭合开关后电灯不亮，旋开灯座后盖，用测电笔分别测灯座两个接线柱，发现测电笔氛管都发光，则故障可能是( )A．火线断路B．火线零线都断路C．灯丝断了D．零线断路26．对于家庭电路来说，电路和总功率和总电阻的情况，正确的是( )A．亮着的灯越多，总电阻越大，总功率也越大B．亮着的灯越多，总电阻越小，总功率也越小C．亮着的灯越少，总电阻越小，总功率也越小D．亮着的灯越少，总电阻越大，总功率也越小27．在家庭电路中，下列说法正确的是( )A．更换保险丝时，可用铜丝代替B．控制电灯的开关与电灯并联C．电能表是用来测量电功率的仪表D．正确使用测电笔必须用手接触电笔尾的金属体28．某同学站在干燥的木凳上检修家用电器，下列哪种操作是危险的( )A．一手握火线B．一手握零线C．一手握火线，另一手扶在水泥墙上D．一手握零线，另一手扶在水泥墙上29．把8瓦台灯的插头插入家庭电路的插座，室内电灯立即全部熄灭，原因可能是A．此时的功率太大，保险丝熔断B．室内插座中有短路C．台灯的插头内有短路D．台灯的插头内有断路30．在家庭电路中，出现了保险丝熔断的现象，其原因可能是( )A．使用的用电器总功率过大B．电路中有断路C．电路中有短路D．电路中总电阻过大31．当发现有人触电或电器设备失火时，错误的做法是( )A．立即上去将人拉开B．立即用剪刀将电源线剪断C．赶快拉开开关切断电源或用绝缘物将电线挑开D．立即泼水救火32．停在高压线上的小鸟不会触电，分析原因错误的是( )A．小鸟是绝缘体所以不会触电B．高压线外面有一层绝缘层C．小鸟的适应性强，耐高压D．小鸟停在一根电线上，两爪间的电压很小33．断丝的灯泡，把灯丝搭接后使用要比原来亮，这是因为( )A．灯丝电阻大B．通过灯丝的电流增大C．灯丝两端电压升高D．灯泡消耗的功率增大二、填空题1.在家庭电路中，家用电器要_________联接入电路中.2.开关的作用是控制家用电器的_________.3.通常的插座有两个孔，一个孔接_________，一个孔接_________.4.在三孔插座中，除了接火线和零线的两个孔外，另一个孔是跟_________连接的，把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也就把_________与_________连接起来.5.家庭电路的两根导线，一根叫_________线，一根叫_________线，正常情况下，零线与地之间电压是_________伏，火线与地之间电压是_________伏.6.保险丝是由电阻率_________而熔点_________铅锑合金制成的，它的作用是在电流增大到危险程度以前_________，保险丝在电路中，连接方法是_________联在电路中.7.在更换保险丝时，不能用铜丝代替保险丝，其原因是：___________8.一只标着“220V 2.5A”的电能表，可以用在最大功率为_________瓦的家庭电路上.9.用_________可辨别火线和零线，使用时手一定接触笔尾的_________，笔尖接触_________，如果氖管发光表明接触的是_________，如果氖管不发光，表明接触的是_________.10.在插入式保险盒中，保险丝装在_________上，电源线应接在闸刀开关的_________上.11.某电能表允许通过的最大电流是2.5安，这只电能表最多可接入“220V、25W”的电灯_________盏，如果这些灯平均每天使用3小时，则10天消耗的电能为_________千瓦时.12.家庭电路有两根电线，一根叫_________线，另一根叫_________线，它们之间的电压是_________伏，在低压供电的电源处，_________线是接地的，所以在正常情况下，零线和地线之间_________电压(填“有”、“没有”).家用电器_________联在电路中.13.家庭电路中控制电灯的开关跟灯应_________联，而各用电器及插座之间应________联.14.保险丝是用电阻率较_________，熔点较_________的铅锑合金制成的，保险丝_________联在电路中，保险丝越粗，它的熔断电流越_________.15.家庭电路中装有电能表是测量用户在一定时间内消耗多少_________，它要安装在电路的_________路上，电能表上标着电压值和电流值，所标的电压是_________，所标的电流是_________，一只标着“220V、5A”的电能表可以用在最大功率是_________的电路上.16.家庭电路的保险丝是按照电路设计要求选择的，但有时也会熔断，出现这种现象的主要原因是：(1)_________(2)_________17.短路是指电流_________而直接构成通路，发生短路时，电路中_________很小，电流_________.18.某居民住宅区用电器总功率为4.4千瓦，那么应在总开关处安装额定电流为_________安的保险丝.19.额定电流为5安的保险丝，在照明电路上最多能安装“220V、60W”是灯泡_________盏.20.一位同学家里照明电路导线均完好，当把开关断开的台灯插头刚刚插入电源插座时，电路中的保险丝立即熔断了，发生这种情况的最大可能是_________处有短路，若只是在闭合台灯开关时才发生保险丝熔断，引起故障的最大可能是_________处有短路.21.一用户安装的是“220V 5A”的电能表，则这家使用的用电器的总功率不得超过_________.22.电能表是测量_________的仪表，一个电能表上标有“220V 5A”和“3000r/kW·h”字样，其中“220V 5A”的物理意义是___________________.将它安装在照明电路中，单独使用某种电器，电能表的转盘在100秒内转了5转，这个用电器的电功率是_________.23.家庭电路中的电流是由_________来决定的，它们之间的关系是_________越大，_________就越大，_________与_________成正比，计算公式I=_________.24.为了避免电流超过电线规定的最大电流而出现的事故，电路中必须安装_________，其中的保险丝是用_________、_________的铅锑合金制成的，它的作用是__________.25．家庭电路经低压供电线路进户后，依次由________、________、_______、___________、插座、用电器等部分组成．26．家庭电路中火线与零线间的电压是___________V，火线与地之间的电压_________V，零线与地间的电压是____________V．27．不高于_______V的电压是安全电压．28．在家庭电路中，为了在电流增大到危险程度之前能自动切断电路，需要在电路中安装_____，并将它________联在电路中．29．一位同学家某天电能表的计数器上显示数为0 8 2 6 5他家有40W电灯3盏，30W的收音机一台，平均每天用电3h，30天后，共用_________kW·h，此时电能表计数器上应显示为_______________．30．造成人体触电的原因是________，安全用电的原则是_________、_________．31．高压触电有两类，一类是高压__________触电；另一类是_________触电．32．短路就是电路没有经过_____________________而直接构成通路．三、计算题1.某室内照明电路装有标着“220V 3A”的电能表，已经接了“220V 40W”的灯泡3只和“220V 60W”的用电器4只，问能否再接一个“220V 500W”的电饭锅?为什么?2．一把“220V 40W”的电烙铁经常用用停停，想设计出这样一个节能电路：用这把电烙铁时它能正常工作、能焊接元件，不用它时，它消耗功率就大幅度降低，但焊头又要保持一定的温度，手中现在的元件有灯座、白炽灯“220V 40W”、开关和导线．（1）请你按要求设计此电路，并画出电路图．（2）计算出保温时，它消耗的实际功率?3．家用电能表盘上，标有“3000转／千瓦时”的字样，当接入一个“220V 300W”的用电器正常工作时，1min 内电能表的转盘转多少转?4．假如一支测电笔的高阻直电阻的阻值为66kΩ，测照明电路火线时，氖管发光，放电的电流为0.3mA，那么，在高阻值电阻上能降低多少伏电压?降在人体上电压为多少伏?5．将一个标有“110V 15W”的灯泡和一个标有“220V 60W”的灯泡串联起来，接入220V的照明电路中，“110V 15W”的灯泡会被烧坏吗?通过计算说明理由．。
(完整版)人教版九年级物理第十九章生活用电单元检测(含答案),推荐文档
人教版九年级物理第十九章生活用电单元检测（含答案）一、选择题(本题共10 小题,每题 4 分,共40 分)1.一种试电笔的构造如图所示,下列关于它的作用和使用描述正确的是（- ）A.试电笔可用来测试物体是带正电还是带负电B.试电笔通常也用来检查电气设备的外壳是否带电C.使用时手指不能碰到金属笔卡D.使用时人不会触电是因为试电笔氖管中氖气不会导电2.图甲是小明家的插线板,他发现开关控制着指示灯和插孔,同时他又发现即使指示灯坏了,只要开关是闭合的插孔仍然有电。
他据此画出了开关、指示灯(带保护电阻)、插孔与火线、零线的连接电路原理图(如图乙)。
以下说法正确的是（- ）A.图乙中的指示灯和保护电阻是并联关系B.指示灯(带保护电阻)与插孔是并联关系C.指示灯(带保护电阻)与开关是并联关系D.图甲中插孔之间是串联关系3.如图所示,是家庭电路的部分电路连接示意图,其中接线错误的是（- ）A.三孔插座B.两孔插座C.开关D.电灯4.图是用电热水壶烧水的情景,下列说法正确的是（- ）A.乙图中标有“PE”的导线插头应该接甲图中标有“2”的插孔B.使用了标有“PE"的导线,即使壶壳带电,人接触它也无触电危险C.如果熔断器中的保险丝熔断,可以用铜丝或铁丝替代D.在“高ft”上烧水时,96℃就沸腾了,说明水的沸点随气压的升高而降低5.图中连接或做法符合安全用电原则的（- ）6.关于家庭电路和安全用电,下列说法正确的是（- ）A 所有家用电器的外壳都需要接地B.家庭电路中各个用电器都是串联的C.使用试电笔判断哪条导线是火线时,手要按住笔尾金属体D.若空气开关“跳闸”,一定是电路中出现了短路7.家里一盏电灯突然熄灭,用试电笔(又名“测电笔”)分别测试电路中的a、b、c、d 四点如图只有测a 点时氖管发光。
若电路中只有一处故障,则故障可能是（- ）A.进户零线断路B.灯泡L 断路C 开关S 接触不良D 导线cd 断路8.如图所示,在接线柱A、B 图间接入导线(其材料为普通铜丝),在接线柱C、D 间接入熔丝,接通电源,灯泡正常发光,四熔丝不熔断;断开电源,在B、D 间连上一根导线,再次接通电源时,灯不亮,熔丝熔断。
人教版九年级物理全一册第十九章生活用电单元练习(含答案)
人教版九年级全一册第十九章生活用电单元练习一、单选题1．对如图所示的实例或实验解释正确的是（）A．图A中开关、保险丝的连接方式正确B．图B中使用测电笔时手要接触笔尾的金属部分C．图C中多个大功率用电器同时使用一个插线板不会有安全隐患D．图D中人站在绝缘板上,双手同时握住火线和零线不会触电2．关于家庭电路和安全用电,下列说法正确的是（）A．家庭电路中,开关一定要接在灯泡和零线之间B．使用试电笔时,手指不要按住笔尾的金属体C．电冰箱必须使用三孔插座D．家庭电路中空气开关跳闸,一定是电路中出现了短路3．关于家庭电路和安全用电,下列说法中正确的是（）A．使用试电笔时,手指不能碰到笔尾金属体B．在未断开电源开关的情况下,可以更换灯泡C．家庭电路中必须安装保险装置D．家庭电路中一个开关控制多盏照明灯,则照明灯一定是串联的4．关于生活用电,下列做法正确的是（）A．在电线上晾晒衣服B．使用绝缘皮破损的插头C．将开关接在零线与灯泡之间D．将家庭电路的电灯与插座并联5．关于家庭电路和安全用电,下列说法正确的是（）A．使用试电笔时,手指不能碰到笔尾金属体B．家庭电路中,保险丝要接在电能表和总开关之间C．家庭电路中,必须安装空气开关或保险丝等保险装置D．家庭电路中,一个开关控制多盏照明灯,则照明灯一定是串联的6．以下做法符合安全用电要求的是（）A．电灯的控制开关可以安装在零线上B．使用测电笔时手指千万不能碰到笔尾金属体C．导线的绝缘皮破损后一定要及时更换D．如果发现有人触电,应立即用手将触电者拉开7．如下图所示家庭电路中,当开关S闭合后,灯泡L不亮,用试电笔测试c、d两点时,氖管都发光,测试a、b两点时,只有a点氖管发光,则故障可能是（）A．b、c之间某处断路B．a、d之间某处断路C．火线与零线短路D．电灯的灯丝断了8．关于家庭电路,下列说法正确的是（）A．用电器的金属外壳一定要接地线B．电能表测量的是家用电器的总电流C．验电笔在工作时不能用手直接触摸D．发生触电事故时,立即用手把触电的人拉开9．某配电系统如图所示,下列各个设备的特征叙述正确的是（）A．空气开关只有一般开关的通与断的作用B．电能表是用来显示用户用电所应交的电费的C．干路上的空气开关跳闸可能是同时使用的用电器总功率太大D．漏电保护器跳闸是因为下面插座里的线路发生了短路10．家庭电路中电流过大的原因,除发生短路的因素外,另一个因素是A．用电器消耗的电能过多B．用电器的总功率过大C．用电器工作时间过长D．用电器的总电阻过大11．安全用电,珍爱生命。
人教版物理九年级全一册第十九章 生活用电 全章练习题含答案
人教版物理九年级全一册第十九章生活用电全章练习题1. 电工站在干燥的椅子上检修电路，下列情况中肯定不安全的是( ) A．一手接触到火线B．两只手都接触到火线C．一只手接触零线，另一只手接触到水泥墙壁D．一只手接触火线，另一只手接触到水泥墙壁2. 家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器都停止了工作。
其原因可能是( )A. 插头插入这个插座时，导致火线和零线相接触形成了短路B. 插头与这个插座接触不良形成了断路C. 这个插座的火线和零线原来就相接触形成了短路D. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸3. 下图是某同学画的一间房子安装电灯和插座的电路图，图中画错了的是( )A．S1 B．甲 C．S2 D．乙4. 对生活用电常识的认识，以下说法正确的是( )A. 可以用湿手拔插头B. 发生触电事故时应先切断电源C. 空气开关“跳闸”一定是用电器发生了短路D. 使用试电笔时，手不能接触笔尾金属体5. 下列符合安全用电的做法是( )A. 将电风扇三线插头最长的脚折弯后，插在两孔插座上使用B. 将开关接在家庭电路的零线上C. 家庭电路出现故障，断电后进行检修D. 拔插头时用手直接拽插头上的电线6. “注意安全，珍惜生命”是大家的共同心愿。
下列一些做法符合安全用电的是( )7. 如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是( )A．开关和三孔插座的连接都是错误的 B．试电笔接触M点，氖管不发光C．灯泡和两孔插座是串联的 D．试电笔插入两孔插座的左孔，氖管发光8. 关于安全用电，下列说法正确的是( )A. 保险丝熔断后，可以用铜丝代替B. 发现有人触电，直接用手把他拉开C. 有金属外壳的用电器，其外壳要接地D. 家庭电路中，开关连接火线或零线都可以9. 图中有关家庭电路的连接完全正确的是( )10. 小明家的电路简化后如图所示，观察该电路，下列说法中正确的是( )A．开关和电灯是并联的 B．电灯、电视和台灯是并联的C．各个小彩灯之间是并联的 D．插座中的火线和零线是连通的11. 我国家庭电路的电压是____________。
第十九章 生活用电单元测试题2021-2022学年人教版物理九年级全一册(word版含答案)
26．如图甲是家用插线板。
（1）在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断②开关接通时两插座都能提供220V电压。
（2）把“220V1100W”的电暖气插入插座，在额定电压下工作：
①流过电暖气的电流多大？
②电暖气的电阻多大？
③电暖气多少小时消耗2.2kW•h的电能？
④电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？
（3）该插线板允许通过最大电流为10A，通过计算分析，插线板能否让“220V750W”电吹风与上述电暖气同时工作？
《第十九章 生活用电》单元测试题参考答案
【答案】B。
3. 关于家庭电路和安全用电，下列说法正确的是
A. 使用测电笔辨别火线或零线时，手不能接触笔尾金属体
B. 家庭电路中，用电器的开关可以任意安装在火线或零线上
C. 家庭电路中，插座和各用电器之间是并联的
D. 家里的空气开关跳闸了，一定是短路了
【答案】C
4．一种试电笔的构造如图所示，下列说法正确的是（ ）
A．电能表是测量消耗电能的仪表
B．家庭电路中电能表应安装在空气开关（或熔丝）之后
C．小明家在这段时间内消耗的电能为9000kW•h
D．若只让一个“220V 1000W”的电热水器正常工作0.5h，则电能表的圆盘转了1800转
8．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。故障原因可能是（ ）
人教版九年级全册《第十九章 生活用电》物理单元测试卷及答案详解
人教版九年级全册《第19章生活用电》单元测试卷（2）一.选择题（每小题3分，共36分）1．（3分）在家庭电路中，从进户线起连接顺序正确的是（）A．闸刀开关、电能表、保险盒、插座B．闸刀开关、电能表、插座、保险盒C．电能表、闸刀开关、保险盒、插座D．电能表、保险盒、闸刀开关、插座2．（3分）如图所示，符合安全用电常识的是（）A．用湿毛巾擦灯泡B．电冰箱外壳接地C．电线上晾衣服D．用铁棒将电线挑开3．（3分）以下涉及家庭电路中的一些做法，符合要求的是（）A．电冰箱和照明电灯是以串联方式接入电路的B．控制家用电器的开关必须安装在火线上C．使用测电笔时，手应与笔尖金属电极接触D．电路中应尽可能选择粗的熔丝4．（3分）图中符合家庭用电安全要求的是（）A．允许最大电流6A的插座连接多个用电器B．这样用试电笔接触火线C．电冰箱用这样的插座和插头D．按这样的电路图连接插座和电灯5．（3分）亮亮同学把一开关闭合的台灯插入插座时，家中原来亮着的灯全熄灭了，经检查发现家中的熔丝已熔断，造成这一现象的原因可能是（）A．台灯的灯丝断了B．台灯的灯座短路C．该插座原来已短路D．台灯的插头断路6．（3分）小阳闭合开关后，发现电灯不亮，他用试电笔测试如图所示的a．b．c．d四点，只有d点发光，那么可能发生的故障是（）A．c、d之间某处断路B．电灯灯丝断了C．a、b之间某处断路D．开关处短路7．（3分）家庭电路中安装熔断器（其中安装熔丝、俗称“保险丝”），它的作用是（）A．当电压过高时自动切断电路B．当发生触电时自动切断电路C．当用电器发生漏电时自动切断电路D．当电路中电流过大时自动切断电路8．（3分）下列做法，可能造成触电事故的是（）A．使用试电笔辨别火线或零线时，手接触笔尾金属体B．切断电源后，进行电路维修C．家用电器失火，立即用水扑灭D．放风筝时，远离高压电线9．（3分）如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障。

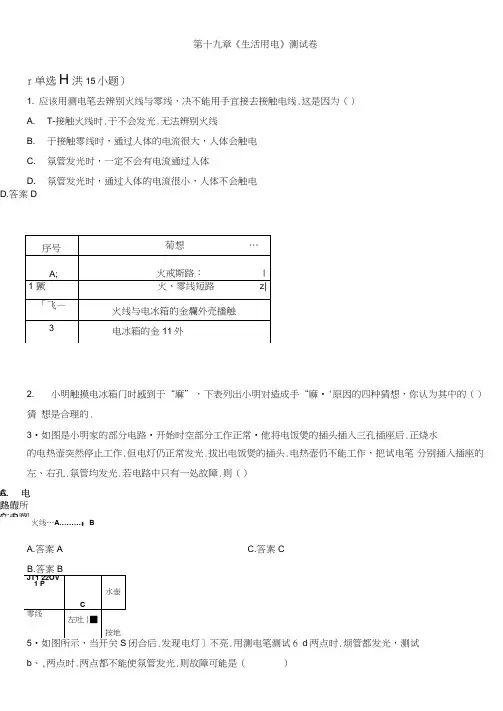

人教版初中物理九年级全册第十九章《生活用电》单元测试卷及答案解析
第十九章《生活用电》测试卷r 单选H 洪15小题）1. 应该用测电笔去辨别火线与零线，决不能用手宜接去接触电线.这是因为（）A.T-接触火线时.于不会发光.无法辨别火线 B. 于接触零线时，通过人体的电流很大，人体会触电C. 氛管发光时，一定不会有电流通过人体D. 氛管发光时，通过人体的电流很小，人体不会触电2. 小明触摸电冰箱门时感到于“麻”，下表列出小明对造成手“麻•'原因的四种猜想，你认为其中的（）猜 想是合理的.3•如图是小明家的部分电路•开始时空部分工作正常•他将电饭煲的插头插入三孔插座后.正烧水的电热壶突然停止工作.但电灯仍正常发光.拔出电饭煲的插头.电热壶仍不能工作，把试电笔 分别插入插座的左、右孔.氛管均发光.若电路中只有一处故障.则（） 火线…A ………：B闭合后.发现电灯］不亮.用测电笔测试6 d 两点时.烦管都发光，测试b 、,两点时.两点都不能使氛管发光.则故障可能是（ ）A.答案AC.答案CB.答案BD.答案DA. 电热壶所在电路C.路的C 、D 间C. 电灯的灯丝断了B. 6 d2间某处断路 D. b 、f 之间某处断路6•如果高压线断了.落在地上.那么不要靠近，更不能用手去捡•应该派人看守.并赶快找电工处7•某家庭电路的组成如图所禾，下列说法正确的是（）C. 彩灯接入电路后都不亮.是由于其中的一个小彩灯短路D. 有金屈外壳的家用电器必须用三孔插座.以确保安全8.卜•列家庭电路中•开关S 和电灯L 的接线正确的是（ ）炖 ------------10•如图所示是小明常用的一个插线板・他在使用中发现：插线板上的指示灯在开关断开时不发光.理.这是因为（）A.靠 C. 靠近会造成高压9 •如图所示为一个三孔插座•正确的连接是（ A. 1孔接零线• 2孔接地线• 3孔接火线 B. 1孔接地线■ 2孔接火线• 3孔接零线 C. 1孔接零线，2孔接火线• 3孔接地线 D. 1孔接火线• 2孔接地线• 3孔接零线 B.控制灯泡的开关可插孔不能提供工作电压：而在开关闭合时指示灯发光.插孔可以提供工作电压：如来指示灯损坏. 开关闭合时插孔也能提供工作电压.选项中正确的连接方式是（）A.控制电灯的开关应安装在零线上 B. 使用金属外壳的家用电器•其外壳必须接地线C. 电路中的电流过大.一定是发生了短路现彖D. 同时工作的用电器越多.电路的总电阻越大 15 •家庭电路由进户线开始到灯和插朋正确的顺序是（）A ・进户线、电能表、总开关、保险装迓、灯和插座B. 进户线、电能表、保险装置、总开关、灯和插座11 •卜列物理址的认识中.最接近实际的是（A. 我国家庭电路的电压为380 VB. 教室里H 能灯的功率为18 W12•关于家庭电路・F 列说法正确的是（C. 冷冻室里冰淇淋的温度为10弋D. 一个普通中学生的质虽约为500 kg 13•家庭电路中.空气开关的主要作用是（A.保持电路的电压不变 B. 可以节省电能 14.下列做法中.符合安全用电要求的是（A. 帘雨天气躲在大树底下避雨B. 发现的人触电时.立即用手把人拉开C.保证用电器功率C. 进户线、总开关、电能表、保险装置、灯和插座D. 进户线、灯和插座、保险装置、总开关、电能表二、填空題（共3小题）16. _______________________________________________ 在家庭电路里，控制用电器的开关与用电器是_________________________________________________ 联的，保险丝也要________ 联在电路里，各盏灯或用电器都是________ 联的.17. _______________________________________________ 家庭电路主要由进入家庭的进户线（电源线）、_____________________________________________ 、________ 、 _______ 、开关、插座、用电器组成.为门杲证孑用电器Z间"不影响，各个用电器何是___________ 联的（叶出••或“并”）.18. （1）闭合开关S・电灯］发光，人拿测电笔测试A点时，由于&点与零线相连.所以人点与大地之间的电压为0V,故通过人体的电流为OmA・测电笔的氛管也不会发光：（2）若此时将零线保险丝拔掉，人拿测电笔试A点时，电流会经人体、测电笔流向大地，所以测电笔的氛管发光，如果此时人体触碰&点.人体不安全.三、实验题共］小19. 认识短路的危害设计实验目的：认识短路的危害器材：低压电源（直流6V）、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表（演示电流表，0〜5 A档）进行实验（1）在图中，CD间接上一段保险纹，力3间接入电流表•其它部分按图所示连接好电路.（2）______________________ 当开关闭合时.灯泡___________________ （填“发光''或“不发光）电流表______________________ （填“有“或“无J示数.（3）____________________________________________________________________ 断开开关，在8、D何接一根粗铜丝，当闭合开关的瞬间，你将会观察到_________________________A. 电流表的指针迅速摆动较大的幅度，保险丝也随即熔断B. 电流表的指针无示数，保险统不会熔断C・电流表读数稳定不变，灯泡正常发光D. 电流表读数穂定不变，灯泡不亮分析论证B、D间接入审丝时，灯泡帔短路.根据欧姆定律知道，闭合开关的瞬间，线路中的电流________ ,通过保险丝和导线的电流 _________ ・但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________ 比.所以保险纹的电功率比铜统的电功率大得多，便保险丝的温度升髙，这实际是我们学过的电流的效应.四、简劄S(共3小JR)20.目前新建的家庭电路中普遍采用空气开关取代过去的保险丝，使用起來非常方便.从工作原理看.二者有什么区别？21 •完全相同的甲、乙、丙三个大功率家用电器.现只把甲、乙两个用电器接入了家庭电路中时均正常工作.再把丙用电器接入这个家庭电路中时，总保险丝熔断.是丙用电器有短路故障？还是总功率过大？请说出你的判断方法.22. 家用插座中在使用时经常出现突然“冒烟烧坏”现彖.分析原因：(1) 很可能是因为插座电路发生了什么故障？(2) 此故障还可能造成什么后果？(3) 此现彖的能呈是如何转化的？五、计算题共2小灿23. 在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调査研究.如图供电电源的电压始终是220 V.当用户的总功率是8.6KW时.用户实际得到的电压是2I5V.试求：(1) 此时.标右=220 VI00W-的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？(2) 当用户的总功率是&6 KW时.通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)24•炎炎夏日即将来临.明明家新购置了一台1 kW的空调•已知他家原有用电器的总功率是1 020 W.电能表上标右*220 V 10 A”的字样•请你通过计算说明:(1) 使用这台空调时.通过它的电流是多少？(2) 从安全用电的角度考电.明明家的电路是否允许安装这样一台空调？1. 【答案】D【解析】A、当手接触火线时.由于火线与大地之间的电压为220 V.而人体安全的电压是不高F36 V,因此于•直接接触火线，人会有生命危险：B、手只接触零线时，由于零线与大地Z间的电压为0・不会有电流通过人体：CD、用测电笔测虽火线时，加在测电笔和人之间的电压是220 V,测电笔和人是串联的.串联的电阻起分担电压的作用，电阳越大.分担的电压越大，测电笔的电阻很大.分担的电压很大.人分担的电压很小电流很小.电压不高于36 V,不会对人造成危害.2. 【答案】C【解析】A、火线断路.于接触冰箱门是不会触电的，所以A是错误的：B、火线和零线接触，就会出现短路，就会烧坏保险丝，乎接触电冰箱门不会触电，所以B是错误的：C、火线与电冰箱的金属外壳接触.金屈外壳就相当于火线的延伸.单于•接触金屆外壳就会触电，所以C 是正确的：D、电冰箱门的金届外壳接了地.金属外壳即使和火线接触，电流也会通过地线流入大地，人接触金届外壳是不会触电的，所以D是错误的.3. 【答案】C【解析】电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入插座的左、右插孔，氛管均能发光.说明火线何电，而零线开路了.且是在U D之间开路.4. 【答案】C【解析】A、由欧姆定律得，电压越奇越危险，A正确：B、避帘针可以将需•中带的电引到地下，可以防甫，B正确：C、人出汗后，人体的电阻会发生改变，C错误：D、家庭电路中用电器的金属外壳应接地.这样可以防止外壳漏电而发生触电事故，D正确.5. 【答案】C【解析】如图，闭合开关后，发现电灯L不亮用测电笔测试时，发现在。
人教版初中物理九年级第十九章《生活用电》测试题(含答案)
九年级物理第十九章《生活用电》测试题（含答案）姓名：班级：得分：一、单项选择题（每小题3分，共45分）1、在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氖管都发光。
若电路中只有一处故障，则发生故障的是（）A．插座发生短路1 B．灯泡发生短路C．de间断路1 D．ef间断路2、2022年新冠疫情期间，各学校积极开展了“停课不停学”线上教学活动，老师们当上了“网络主播”。
小明在家上网课时突然断电，通过检查发现空气开关跳闸了，于是他分析可能是以下几种原因导致跳闸，其中不可能的是（）A．可能是房间电灯开关短路了B．可能是家人启用了大功率用电器C．可能是弟弟不小心把水洒在插排上了D．可能是电线绝缘层破了火线零线相碰了3、如图所示是某同学家的电路简化图，下列说法中正确的是（）A．电能表的读数为 1234kW•hB．控制灯泡的开关和灯泡的位置可以互换C．将试电笔插入三孔插座的甲孔中，氖管可以发光D．用户保险熔断一定是因为家庭电路中发生了短路4、如图所示是检测电路故障时使用的测电笔内部构造图，下列关于测电笔的说法正确的是（）A．测电笔中的高电阻可以用铁丝代替B．氖管发光时测电笔接触的是火线C．使用测电笔时手只能接触绝缘体D．氖管发光时没有电流通过人体5、下列家庭电路的连接图中，连接正确且符合安全用电的是（）A．B．C．D．6、一款塔式多孔插座如图所示，其技术参数为：最大电压250V，最大电流10A，关于该插座，下列说法正确的是（）A．插座通电后可用湿布擦去表面灰尘B．插座内只连接火线和零线，即可连接使用三脚插头的用电器C．当多个用电器插入该插座时，各用电器之间相互不影响D．标有“220V 3000W”的电热水器可使用该插座7、小明在家里看电视时突然断电，通过检查发现空气开关跳闸了。
对于以上情景，下列说法正确的是（）A．空气开关可以代替漏电保护器发挥作用B．家庭电路安装空气开关是防止漏电而采取的安全措施C．空气开关跳闸后，应立即合上D．空气开关跳闸的原因可能是电线绝缘层破了，导致火线与零线相碰了8、下列现象中：①短路、②开关中的两个线头相碰、③电路中增加了大功率的用电器、④灯丝烧断，可能引起家中保险丝熔断的是（）A．①②2B．②③2C．①③2D．②④9、当前，为了进一步改善学生学习环境，在宜昌市所有学校实施“清凉工程”，即在教室安装空调。
人教版九年级物理 第十九章生活用电 单元测试题
(1)关闭照明灯后，为使二极管 D 正常工作，限流电阻 R 的阻值为多少欧______？此时，电路消耗的总功率为多少瓦 ______？ (2)从安全用电考虑，该电路存在安全隐患，应将单刀双掷开关 S 接在照明灯 L 与________间． (3)不管照明灯关闭还是打开，该电路都要消粍电能．为节约电能，可以再接入一个光控开关(光照弱时自动闭合，光照强 时自动断开)，你认为应将光控开关接在图乙中 a、b、c 三处的________处． 21．如图是多挡位电热器的工作电路图，电热器内只有两个阻值分别为 R1＝50 Ω 和 R2＝100 Ω 的电热丝；旋钮开关内 有一块绝缘圆盘，在圆盘的边缘依次有“0、1、2……9”共 10 个金属触点；可以绕中心轴转动的旋钮开关两端各有一 个金属滑片，转动旋钮开关可以将相邻的触点连接。如旋钮上的箭头指向图中位置 D 时， 金属滑片将 2、3 触点接通，同时另一端将 7、8 触点接通。电源电压为 220 V。用这个旋 钮开关可以实现电热器有多挡位加热功率的要求。请回答： (1)该电热器可有几个不同加热挡位____？ (2)将此电热器接入家庭电路中，电热器在正常工作时每个挡位的功率各是多大_____？分 别指出旋钮开关接在哪个挡位。
人教版九年级物理第十九章《生活用电》单元测试卷及答案
九年级物理第十九章《生活用电》单元测试卷满分（90分）一、单选题（本大题共8小题，共24.0分）1.空气开关跳起后，手动使它复位，但又立即跳起，这不可能是()A. 电路中有短路现象B. 电路中出现了断路现象C. 电路中总功率过大D. 空气开关的额定电流过小2.“珍爱生命，注意安全”是同学们日常生活中必须具备的意识。
下列有关安全用电的说法，不符合要求的是()A. 搬动用电器前要先断开电源开关B. 雷雨天气尽快躲在大树底下避雨C. 发现有人触电立即切断电源D. 用电器达到使用寿命后及时更换3.下列说法不正确的是()A. 使用电水壶、电饭锅时，金属外壳要接地B. 通常情况下更换灯泡时要先断开灯泡所在支路的开关C. 雷雨天气不要在树下避雨，以防雷击D. 使用验电笔辨别零(火)线时，笔的前端金属体要与零(火)线相连，手不要接触笔尾金属体4.在生活中，我们会遇到这些情况：(1)开关中的两个线头相碰；(2)插头中的两个线头相碰；(3)电路中增加了大功率的用电器；(4)户外输电线绝缘皮损坏。
在上述情况中，可能引起家庭电路中空气开关跳闸的是()A. (1)和(2)B. (2)和(3)C. (2)和(4)D. (1)和(4)5.芸芸的妈妈从市场上买了一支廉价台灯，装上“220V25W”的灯泡后，将插头插入家庭电路的插座后，室内电灯立刻全都熄灭，原因可能是()A. 灯泡的灯丝断了B. 插头与插座接触不良C. 台灯的灯座内断路D. 台灯的插头内短路6.下列三个现象，其中可能引起保险丝熔断的是()①灯头里的两个线头相碰；②插座中的两线头相碰；③照明电路的开关里两线头相碰．A. ①②③B. ①②C. ①③D. ②③7.欢欢家的电路简化后如图所示，由该电路可知A. a线是零线，b线是火线B. 台灯和电视是串联在电路中的C. 电路中的用电器都是并联在电路中的D. 三孔插座中上边的那个孔可以不接地8.某同学家的保险丝熔断了，其原因()A. 一定是用电器的额定电压过高B. 一定是用电器的额定功率太大C. 一定是电路中某处断路D. 以上说法均不对二、填空题（本大题共6小题，共15.0分）9.教室里的各盏照明灯之间是______联的，开亮的灯越多，总电阻______。
人教版九年级物理第十九章《生活用电》单元练习题(含答案)
人教版九年级物理第十九章《生活用电》单元练习题（含答案）一、单选题1．如图所示的电路，开关闭合后，输电线因电流过大而燃烧起来，引起电流过大的原因是：A．电路中用电器过多 B．电路中用电器的总电阻过大C．电路中用电器总功率过大 D．电路中支路太多2．关于家庭电路和安全用电,下列说法中正确的是A．家庭电路中接通的用电器越多，电路的总电阻反而越小B．用测电笔辨别火线与零线时,手不能接触测电笔上的任何金属C．只要不直接接触高压输电线路，人体就不会受到伤害D．家里的用电器只要功率不是太大，外壳就不用接地3．下列符合安全用电要求的是（）A．开关要接在零线上B．用湿手拔热水器的插头C．使用测电笔时不能触碰笔尾金属体D．发生触电事故时，应立即切断电源4．电与我们生活息息相关，下列关于电现象的说法正确的是A．使用测电笔时，手必须接触笔尾金属体B．两个相互吸引的泡沫球一定带异种电荷C．为了帮助触电者脱离电源，可以借助钢管挑开电源D．用毛皮摩擦过的橡胶棒能带电是因为橡胶有良好的导电性5．下列关于安全用电的说法正确的是A．只要电灯不发光，就可以用湿布把它擦干净B．只要将保险丝换上粗的，电路中就可以接入大功率的用电器C．把家用电器的金属外壳接上地线，可以防止触电D．看到有人触电应立即用手把他拉开6．下列四种做法，不符合安全用电原则的是A．发现有人触电，先切断电源再救人B．将开关安装在灯泡和零线之间C．保护好用电器的绝缘体，不使它的火线裸露D．在户外，不要靠近高压带电体7．如图，使用电热水壶烧水时，若不慎有水溅入旁边的插座里，可能会导致电路A．断路，空气开关跳闸 B．短路，空气开关跳闸C．断路，电热水壶停止工作 D．短路，电热水壶继续工作8．小科在学习了《家庭用电》后设计了一个如图所示的电路，下列相关说法正确的是（）A．电路中甲、丁串联B．电路中丙连接方式不正确C．闭合开关K1、K2，甲灯亮、乙灯不亮，说明乙灯被短路D．用测电笔检测丙插座的两孔时，测电笔氖管都能发光9．下列有关“安全用电”的说法，正确的是（）A．发生电线起火时，马上泼水救火B．发生煤气泄漏时，打开电灯检查漏气管道C．发现有人触电时，立即用手把触电者拉开D．使用验电笔时，手一定要接触验电笔尾部的金属部分10．关于安全用电下列说法正确的是A．用潮湿的手拨动电器设备的开关B．绝缘层破损的导线可以继续使用C．发现触电事故要立即切断电源D．在未断开电源的情况下更换灯泡二、填空题11．三脚插头中与用电器金属外壳连接的那个插脚比另两个插脚要稍长，如图所示。
