低残余应力HFCVD硼掺杂金刚石薄膜的制备与图形化研究
织构CVD金刚石附着膜残余应力分析_李晓伟
织构C VD金刚石附着膜残余应力分析*李晓伟1,2**,李翠平1,杨保和2(1.天津大学电子信息工程学院,天津,300072;2.天津理工大学电信学院,薄膜电子与通信器件天津市重点实验室,天津300384)摘要:利用微波等离子体化学气相沉积(CVD)方法,在(100)P型Si衬底上沉积得到{110}织构金刚石膜样品,并对其作退火处理。
拉曼光谱和高角度X射线衍射(XRD)线型测试结果表明:{110}织构金刚石膜由于晶粒排布的有序程度提高,本征张应力较小,样品内残余应力与其热应力状态一样,均表现为压应力,且随膜的增厚,残余压应力绝对值变大,呈现随厚度的梯度分布;400e退火3h后,膜内残余应力状态发生改变,说明退火处理可以有效调整膜内残余应力。
关键词:化学气相沉积(CVD)金刚石膜;残余应力;织构;拉曼光谱;X射线;退火中图分类号:O484文献标识码:A文章编号:1005-0086(2009)07-0901-04R esid u al stress in textu red C VD d iamond attach ed filmLI Xiao-wei1,2**,LI Cu-i ping1,YANG Bao-he2(1.School of Electronic and Information Eng ineering,T ianjin University,T ianjin,300072,China; 2.Schoo l of Elec-troni cs Information Engineering,T ianjin Key Laboratory for Film Electronic and Communication Device,T ianjin U-niversity of Technology,T ianjin300384,China)Ab st ract:Diamond films with{110}t exture were de posit e d on(100)p-Si substrate under5000W by microwave plasma CVD,annealing process was adopted t o adjust residual stre ss in film.Key findings through Raman spectroscopy and high angle X-ray line shape show that the intrinsic tensile stress in all specimens is very small due to t he inc rease of t he order of grain distribution.Also,it can be found that residual stress exhibits compressive,smiliar with the state of its thermal stress.Furt her,absolute value of residual compressive stress increases with the incre ased thickness of films,exhibit s gradient distribu-t ion.After annealing of thre e hours under400e,the state of re sidual stress c hanges,from c ompressive stress to tensile stress,whic h proves annealing process is a prope r choic e t o eliminate residual stre ss. Ke y wor ds:chemical vapor de posit e d(CVD)diamond film;residual stress;texture;Raman spectrosco-py;X-ray;annealing1引言残余应力在化学气相沉积(CVD)金刚石膜内普遍存在[1],限制了CVD金刚石膜的性能发挥,约束了其应用,因此,了解和分析金刚石膜内残余应力状态及其影响因素并作相应的消除应力处理,显得格外重要。
高质量CVD金刚石薄膜涂层拉拔模的制备与应用研究
高质量CVD金刚石薄膜涂层拉拔模的制备与应用研究唐庆顺;姚建盛;谢煌生;卢建湘【摘要】介绍化学气相法(Chemical Vapor Deposition,CVD)制备CVD金刚石薄膜涂层拉丝模方法,并在线材的拉拔生产过程中对其性能进行了应用研究.首先,采用热丝化学气相沉积法(Hot Filament Chernical Vapor Deposition,HFCVD)在硬质合金拉丝模的内表面(内孔直径为(φ)3.8mm)沉积了高质量的CVD金刚石薄膜.并采用扫描电镜、拉曼光谱对沉积在模具内孔表面的CVD金刚石薄膜的表面形貌、薄膜质量进行了检测和评估.在实际拉拔生产线上对制备的CVD金刚石薄膜涂层拉拔模具进行了应用试验.结果表明,金刚石薄膜涂层拉丝模的工作寿命比传统硬质合金模具提高了8～10倍,并且拉制的线材具有更好的表面质量.【期刊名称】《龙岩学院学报》【年(卷),期】2010(028)005【总页数】4页(P40-43)【关键词】CVD金刚石薄膜涂层拉拔模具;热丝CVD法;拉拔加工【作者】唐庆顺;姚建盛;谢煌生;卢建湘【作者单位】龙岩学院物理与机电学院,福建龙岩,364012;龙岩学院物理与机电学院,福建龙岩,364012;龙岩学院物理与机电学院,福建龙岩,364012;龙岩学院物理与机电学院,福建龙岩,364012【正文语种】中文【中图分类】TG174.41 前言随着我国国民经济的高速发展，电线电缆加工行业对各类金属线材的需求十分巨大，如全国持牌的电线电缆企业达3000多家，每年消耗的铜、铝材数以百万吨计，电焊条、钢缆等线材的需求也十分巨大。
这些企业必备的拉丝工序每年要消耗大量的拉拔模具，因此，拉拔模是电线电缆行业生产线材的重要工具，它是实现正常的连续拉伸，保证拉拔制品质量的关键。
在传统拉拔行业中，硬质合金模具以其价格低廉而得到广泛应用。
但由于硬质合金的粘结相Co比硬质相WC的硬度低而先行磨损，致使硬质相剥落；另外硬质合金中的WC颗粒棱角尖锐也易引起快速磨损，这些因素导致了拉拔模耐磨性下降，使用寿命短等缺陷，制约了劳动生产率的进一步提高及生产成本的降低；同时，作为战略物质的钨资源的不断减少以及硬质合金和铜价格的不断上升，使得提高拉拔模具寿命、改善产品质量、节约钨和铜资源成为铜管拉拔模具急需解决的问题。

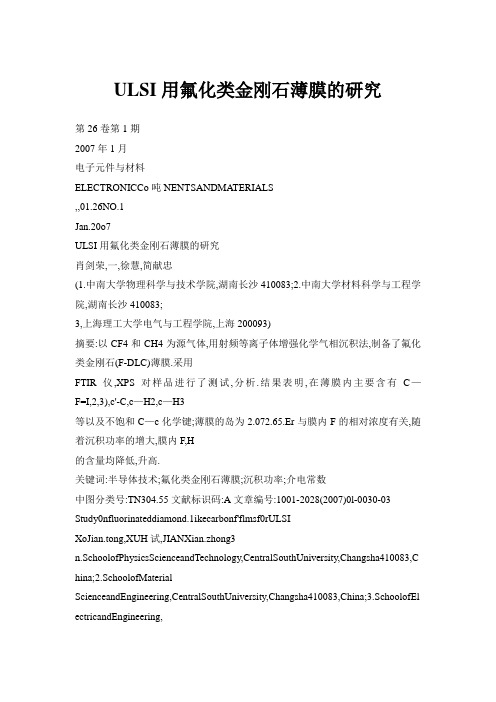

ULSI用氟化类金刚石薄膜的研究
ULSI用氟化类金刚石薄膜的研究第26卷第1期2007年1月电子元件与材料ELECTRONICCo吨NENTSANDMATERIALS,,01.26NO.1Jan.20o7ULSI用氟化类金刚石薄膜的研究肖剑荣,一,徐慧,简献忠(1.中南大学物理科学与技术学院,湖南长沙410083;2.中南大学材料科学与工程学院,湖南长沙410083;3,上海理工大学电气与工程学院,上海200093)摘要:以CF4和CH4为源气体,用射频等离子体增强化学气相沉积法,制备了氟化类金刚石(F-DLC)薄膜.采用FTIR仪,XPS对样品进行了测试,分析.结果表明,在薄膜内主要含有C—F=I,2,3),c'-C,c—H2,c—H3等以及不饱和C—c化学键;薄膜的岛为2.072.65.Er与膜内F的相对浓度有关,随着沉积功率的增大,膜内F,H的含量均降低,升高.关键词:半导体技术;氟化类金刚石薄膜;沉积功率;介电常数中图分类号:TN304.55文献标识码:A文章编号:1001-2028(2007)0l-0030-03 Study0nfluorinateddiamond.1ikecarbonf'flmsf0rULSIXoJian.tong,XUH试,JIANXian.zhong3n.SchoolofPhysicsScienceandTechnology,CentralSouthUniversity,Changsha410083,C hina;2.SchoolofMaterialScienceandEngineering,CentralSouthUniversity,Changsha410083,China;3.SchoolofEl ectricandEngineering,UniversityofShanghaiScienceandTechnology,Shanghai200093,China)Abstract:Fluorinateddiamond-likecarbon(F-DLC)filmsweredepositedbyradiofrequenc yplasmaenhancechemicalvapordeposition(RF-PECVD)reactorwithCF4andCI-I4assourcegases.Thestructuraland electricalpropertiesofthefilmswerecharactcdzexibyFT,XPS.Theresultsshowthatthechemicalbondinginthefilmsaremai nlyC--F~(x=I,2,3),C—H2,C—H3,C—CandunsaturatedC-~-Cbonding.ThefilmsdielectricconstantErrangesfrom2.07tO2.65,a nditrelatestothecontentofEWhenpowerincreases,thatisrelativecontentsofHandFcutdown,thedielectricc onstant岛increases.Keywords:semiconductor;F-DLCthinfilms;depositedpower;dielectricconstant半导体工业的迅猛发展导致了集成电路进一步向小型化,致密化和高速化发展,由此带来一系列诸如功耗,延时,串扰,散热等问题,这些问题严重制约着集成电路性能的进一步提高,受到越来越多的关注【l】.根据美国半导体工业协会(S)修订的半导体技术发展蓝图显示,到2012年采用0.01岬工艺时,ULSI金属化的最大层数可达9层【.互连线层数的上升引起了层间寄生电容的增加,金属连线的高宽比增加,线间的寄生电容也会迅速增加,互连线寄生电容的增加不仅使IC速度降低,而且也增加了交流功耗和信号串扰,这使得集成电路RC延迟超过门延迟成为制约其性能提高的主要因素【1.21.降低RC延迟的方法主要是用电阻率低的金属作为集成电路的互连线和用小的材料作为线间和层间隔离层,取代通常所使用的A1/SiO2系统.近10年来,国外对此作了很多研究,互连线采用Cu工艺已经得到认可,对于线间隔离层,目前还处于探索阶段.大量的研究表酬,氟化类金刚石(F—DLC)薄膜有较低的,较好的热稳定性使其能够承受集成电路加工过程中的热冲击,在器件工作期间温度升高后其性能不发生改变,良好的黏附特性使其能够与化学机械抛光和通孔刻蚀过程相兼容,是极有潜力的未来集成电路用低介质材料.但氟掺入后,如何影响FDLC薄膜的结构,碳氟键的耦合形式又如何影响薄膜的结构和介电性能等至今仍不甚明了,值得开展更深一步的研究工作.收稿日期:2006-09.27通讯作者:肖剑荣基金项目:湖南省自然科学基金资助项目(05JJ40135)作者简介:肖剑荣(1967一),男,湖南洞口人,博士,主要从事功能薄膜材料的研究.Tel:(0731)8836762;E-maihcsu_xiaojianrong@yahoo.ca.corn.第26卷第1期肖剑荣等:ULSI用氟化类金刚石薄膜的研究311实验采用射频等离子体增强化学气相沉积(RF.PECVD)设备及操作方法在文献【7】里做了详细的介绍.所用的源气体为CF4和CH4,流量分别为30cm3/min和10cm3/min,选用为工作气体,流量为2cm3/min,本底压强为10Pa.F-DLC薄膜沉积在单晶硅(100)晶面上,硅片经丙酮,酒精和去离子水超声波清洗,以除去表面的有机污染和天然氧化层,马上用电吹风吹干,放入真空室中,以尽量减少尘埃污染.沉积前,再在气中用100W的功率,轰击基片表面10min,进一步清洁其表面.沉积时,射频功率为50～350W,沉积温度为100℃,沉积气压在5.5-6.5Pa之间变化.并在其它条件不变的情况下改变射频功率,研究射频功率对薄膜内化学键结构的影响.采用DilorLabRam一肿Y型傅里叶变换红外光谱(VTtR)仪和Microlab310__F型x射线光电子能谱仪(XPS)对薄膜进行了测试,分析了薄膜的组分和化学键结构组成;利用ELL卜_B型椭偏仪对薄膜的厚度进行了测量,结合沉积时间计算出薄膜的沉积速率; 用QS37型电桥测量薄膜的介电常数,研究了制备工艺,薄膜结构和介电常数之间的关系.2结果与分析2.1功率对沉积速率的影响F-DLC薄膜的沉积速率主要受射频功率P的影响较大,其次,它还受沉积温度和流量比的影响.图1是沉积速率与P的变化关系曲线.可见,薄膜的|W图1沉积速率与射频功率P的关系曲线Fig.1DepositionrateasafunctionofRF—power沉积速率基本随P的增大而增大,当P达到200W左右时,曲线变得平缓,甚至有下降的趋势.这是因为P的增加使得真空室内电子的浓度和温度上升,易于反应气体离解,以至产生更多的等离子体成膜基团,有利于薄膜的生长;功率的增加也会导致真空室等离子体"鞘"的负电位上升,使得向器壁运动的离子流密度与电子流密度相差更大,也就是说这有利于成膜基团向基片运动,使薄膜的生长速率增加.当P达到一定的数值后,随着P的增加,使得粒子对薄膜的刻蚀作用增加大于前两者,从而成膜速率又开始下降. 2.2薄膜的FTIR分析图2是不同功率下沉积的F—DLC薄膜的VrlR谱, 50ol50o250o350o450o波数/cm-图2不同功率F沉积溥膜的F11R谱Fig.2TheFrlRspectraofthefilmsdepositedatdifferentpowers 可见,主要有四个基团结构与频率对应的分布区域:在波数1200,l600,2900,3500cm-的附近,分别对应C—F,C==CF2,C—H,O_一H基团区J.源气体中没有氧,薄膜中的氧可能来自真空室中背景大气或薄膜测试前表面被空气氧化所致.在2900cm-附近的三个峰(对应sp3一CH3,sp3-CH2,sp2-CH2)受P 影响相当大,随着P的增大,其强度明显减弱.这是因为当P增大时,CF4离解程度增大,致使真空中F的含量增加,而等离子体中的H很容易被吞噬【9】,从而导致薄膜中H的含量减少.在1600cm-附近主要是一些不饱和的基团,如C==0(1726cm-),C==C (1600～1620cm-)J.大功率下,C==C峰变化不大,说明C—C在薄膜中具有较好的稳定性.在1200cm-附近,主要是一些C—键,随着功率的增大,曲线变化很大例.该处的峰有的加强,而又有的峰减弱,但要说明是哪一个峰加强或哪一个峰减弱,只有用高斯拟合的办法.可以通过整个薄膜的吸收带来估算薄膜内F和C原子的相对浓度,原子的浓度应用Beer公式获得㈣:n=A式中:为X原子的浓度;A为常数;是在频率为的吸收系数.这样就可以得到退火前后薄膜内F原子相对浓度.2.3薄膜的XPS分析为了更进一步分析薄膜中C,F,H它们之间的键合方式,对200W下沉积的F—DLC薄膜进行了XPS测试.利用谱峰解叠方法,对XPS的Cls峰进行了高斯拟合,见图3所示.根据参考文献[11】,Cls峰可以解叠为5个高斯峰,其峰位为285.1,286.7,288.1, 290.0,293.9eV,分别对应C.一(C—H),C--CF,C_一CF,CF2,CF3等化学键.285:15eV和286.70eV32肖剑荣等:ULSI用氟化类金刚石薄膜的研究Vb1.26NO.1Jan.2007峰是由于Cls的电子跃迁到轨道上形成兀键所至,7【键的存在说明在薄膜中存在不饱和的碳碳键,例如C----~-C键【lII.在285.1eV位置,由于这时C的相邻只有H和C两种原子,故其结合形式为C==CH,这种结构在薄膜中占的比例相当少.在286.7eV和288.1 eV位置,这时C的相邻只有C和一个F原子两种原子,结合可能形式为C—CF或C---=CF等,它们在薄膜中占的比例较大,是薄膜中化学键的主要成分.在290.0eV位置,这时C的相邻只有C和两个F原子,结合形式为C—CF2等,它们在薄膜中占的比例不大; 在293.9eV位置,这时C的相邻只有C和三个F原子,结合形式为C--CF3.可见,在F—DLC薄膜结构中主要存在的化学键有:C—C,CH,CF2,CF3和不饱和C----~-C键.薄膜中的C--CF键多,薄膜的关联较强,减小,稳定性好;而薄膜中的C--CF3键多,薄膜的关联减弱,减小,但稳定性差;而薄膜内CF2的含量对降低没有贡献¨引. 282284286288290292294E/eV图3薄膜xPs的Cls谱峰高斯拟合Fig.3ClsregionofXPSspectraofF-DLCthinfilms2.4薄膜的介电常数沉积条件的不同会导致F—DLC薄膜的结构和介电性能发生变化.图4是薄膜的st值,薄膜内F的相对浓度与射频功率P的关系曲线.由图可见,P从5Ow升高到350W,薄膜内F的相对浓度减小,薄膜O6OO.5O0.40,O.3O靛O.2OⅡ一O.1OP|w图4Er值与膜内F相对浓度及P的关系Fig.4DielectricconstantEr.relativecontentofFasafunctionofpower 值从2.07升高到2.65,这一结果与Endo等的研究结果相似【l引.F-DLC薄膜的介电常数决定于膜内的电子极化【I4】,产生电子极化的主要来自于C—F的贡献IlⅢ. 薄膜的s值随P的升高而增大的原因是:P的增大,真空室内粒子的能量增加,粒子对薄膜的刻蚀作用加强,使得薄膜内部分F被刻蚀出来,因此,膜内F的原子相对浓度减小,导致了值升高.3结论适当的沉积功率,可以获得薄膜的最佳沉积速率;随着沉积功率的增加,膜中H的含量显着降低,膜中的C相对含量也发生了变化;在2.07—2.65之间,它与膜内F的含量有关,沉积功率越大,F的含量越小,越大.F—DLC薄膜是一种很有应用前景的互连线介质材料,但其热稳定性与介电常数的相互制约一直是阻碍其实用化的瓶颈,通过研究其介电性能与化学结构以及热稳定性的关系,找到解决该矛盾方法,有望使之实现产业化.参考文献:GrillA.Amorphouscarbonbasedmaterialsastheinterconnectdielectricin ULSIchips【J】.DiamondRelatMater,2001.(I【】):234.ThonlasME.1997SIARoadmap:thefutureofinterconnects【J】Solid StateTechnol,l998,4l(2):".YiJW,LeeYH.FaroukB.Annealittgeffeconstructuralandelectalcal propertiesoffluorinatedamorphouscarbonfilmsdepositedbyplasma enhancedchemicalvapordeposition【J】.FhinSr,l:dFilms,2003.423:97. YahaiK,KarahashiK,IshikawaK,etc1.MasnmalyzedC(l,2.3)ion beamstudyonselectivityofS;02—-to-SiNetchinganda-C:Ffilmdeposition 【J】.JApplPhys,2005,97:053302.WangX,HarrisHR,BouldinK,eta1.Structralpropertiesoffluorinated amorphouscarbonthinfilms【J】_JApplPhys,2000,87:621.江美福,宁兆元.氟化类金刚石薄膜的拉曼和红外光潜结构研究.物理,20o4.53:l588.【7JLiuXXiaoJR,JianXZ.eta1.Studyona-C:F:HfilmspreparedbyPECVD【J】.TrassNonferrousMetSoc,China,20o4.14:426.【8】YeC.NingZChengSH,eta1.Opticalgapoffluorinatedamorphous carbonfilmspreparedbyelectroncyclotronresonancetrifluromethaneand benzeneplasmas【J】.DiamondRelatMater,2004,l3:l91.【9】辛煜.宁兆元,甘肇强.等.不同CHF3/CH4流量比下沉积a-C:F:H薄膜键结构的红外分析【J】.物理,2001.50:2492.【10】XinNingZYeZ,eta1.OpticalemissionstudyofCH4+CHF3ECR plasmaandpropertiesofa-C:F:Hfilms【J】.rfCoatTechon1.2003.173:l72.【I1】StohrJ.NEXFASSpectroscopySpringerSeriesinSurfaceSciences【M】. NewYork:Springer,1992.109.【12】ArielaN,EizenbergM,Wangeta1.Depositiontemperatureeffecton thermalstabilityoffluorinatedamorphouscarbonfilmsu:ilizedaslow.K dielectdcs【J】.MaterSciSereicondPrcc,:I)o:.4:383.【13】EndoK,TatsumiFluodnatedamorphouscarbonthinfilmsgrownby PECVDforlowdielectricconstantinterlayecdielectrics【J1.JApplPhys, 1995,78:1370.【14]EndoK.ShinodaK.TatsumiPlasmadepositionoflow-dielectric.constant fluorinatedamorphouscarbon【J】.JApplPhys.1999,86:2739.(编辑:尚术)●23456。
钢基CVD 金刚石薄膜的制备、微结构及其机械性能的研究
书山有路勤为径，学海无涯苦作舟
钢基CVD 金刚石薄膜的制备、微结构及其机械性能的研
究
钢基CVD 金刚石薄膜的制备、微结构及其机械性能的研究
魏秋平1, 2 余志明1, 2
(1.中南大学材料科学与工程学院长沙410083;2.中南大学粉末冶金国家重点实验室长沙410083)
摘要金刚石具有最高的硬度、极高的耐磨和抗腐蚀性、极低的摩擦系数，这些特性使CVD 金刚石膜成为加工工具和耐磨零件的最佳防护涂层材料之一。
由于这些工件的失效通常始于表层，金刚石膜涂层钢基工具能有效提高工件的使用寿命和加工性能，可实现高效、高速、高精度加工。
尽管市场潜力巨大，但是金刚石膜涂层钢基工件的实际应用却一直受到某些因素的制约，主要是由于Fe 具有高溶碳性、催生石墨相和高热膨胀系数等特点，使得在钢基工件表面难以直接获得高质量、高结合强度的CVD 金刚石膜。
解决上述问题的关键在于找到某种中间过渡层，既能保证金刚石膜的高形核率和高质量，又同时可以保证金刚石膜/过渡层和过渡层/基体两个界面具有良好的结合强度。
基于这一原则，本文首先以化学热处理表面改性法作为切入点，发现高
速工具钢经渗铬热处理后能在基体表面形成一层富Cr 层，该处理能显著提高金刚石膜的形核密度，在优化工艺条件下能获得平滑致密、质量良好的金刚石薄膜，但是，低载荷压痕测试表明膜-基结合强度仍然不够理想。
此后，本文将研究重点转向通过其他方式寻找合适的中间过渡层隔离Fe 元素。
首先，采用反应磁控溅射技术在高速工具钢基体上制备了W-C 梯度过渡层，并研究了该过渡层对CVD 金刚石薄膜的影响，最终发现反应溅射W-C 梯。
