数控磨床回转工作台的设计
数控回转工作台课程设计
滑动导轨副动摩擦系数设为f=0.005，导轨半径为80mm，最大轴向载荷为 ，则工作台承受最大转矩 ，故作用在涡轮上的转矩 ，蜗轮蜗杆减速器有转矩放大作用，蜗杆所承受转矩 ，所以步进电机静转矩不可低于它，由以上数据选得步进电机如下表所示。
参数
型号
相数
步距角
/(º)
最大静转矩/( )
空载启动频率/(步/s)
具体任务：
1、确定总体方案，绘制系统组成框图1张（A2）；
2、进行必要的匹配计算，选择适当的元器件；
3、机械部分装配图一张（A0）；
4、数控系统控制电路设计，绘制电气原理图一张（A1或A0）；
5、编写设计说明书1份（不少于8000字）。
二、总体方案
一、数控回转工作台总体设计
数控回转工作台大致包括以下几部分：
4）确定接触系数
先假设蜗轮分度圆直径 和传动中心距a的比值 ,从图11-8中可查得 。
5）确定许用接触应力
根据蜗轮材料为铸锡磷青铜ZCuSn10P1，金属模铸造，蜗杆螺旋齿面硬度>45HRC，可从表11-7中差得蜗杆的基本许用应力 。
应力循环次数
寿命系数
则
6）计算中心距
取中心距a=50mm，因i=18，故从表11-2中取模数m=1.6mm，蜗杆分度圆直径 =20mm。这时 ,从图11-8中可查得接触系数 ，因为 ，因此以上结果可用。
1、单片机选用
因程序不是很复杂，I/O连接数码管与环形分配器以及连接键盘电路，不需要太多I/O口，故选用80C51单片机，12MHz振荡器，以下为80C51单片机简介：
MCS-51 NMOS single-chip 8-bit microcontroller with PCA,
专用磨床回转工作台的结构设计

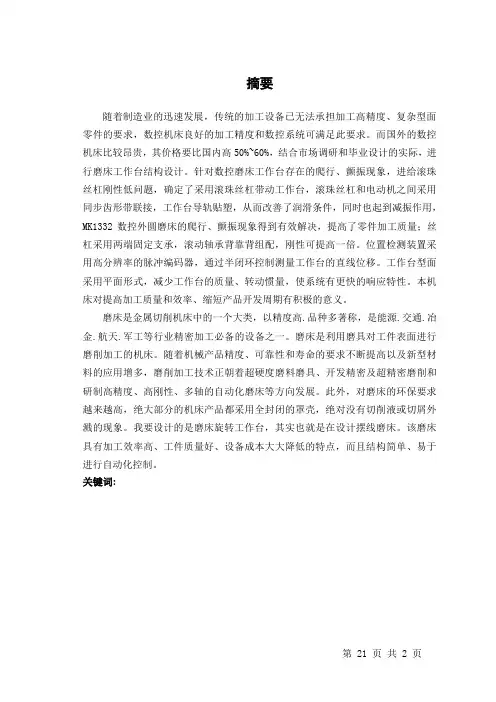

摘要随着制造业的迅速发展，传统的加工设备已无法承担加工高精度、复杂型面零件的要求，数控机床良好的加工精度和数控系统可满足此要求。
而国外的数控机床比较昂贵，其价格要比国内高50%~60%，结合市场调研和毕业设计的实际，进行磨床工作台结构设计。
针对数控磨床工作台存在的爬行、颤振现象，进给滚珠丝杠刚性低问题，确定了采用滚珠丝杠带动工作台，滚珠丝杠和电动机之间采用同步齿形带联接，工作台导轨贴塑，从而改善了润滑条件，同时也起到减振作用，MK1332数控外圆磨床的爬行、颤振现象得到有效解决，提高了零件加工质量；丝杠采用两端固定支承，滚动轴承背靠背组配，刚性可提高一倍。
位置检测装置采用高分辨率的脉冲编码器，通过半闭环控制测量工作台的直线位移。
工作台型面采用平面形式，减少工作台的质量、转动惯量，使系统有更快的响应特性。
本机床对提高加工质量和效率、缩短产品开发周期有积极的意义。
磨床是金属切削机床中的一个大类，以精度高.品种多著称，是能源.交通.冶金.航天.军工等行业精密加工必备的设备之一。
磨床是利用磨具对工件表面进行磨削加工的机床。
随着机械产品精度、可靠性和寿命的要求不断提高以及新型材料的应用增多，磨削加工技术正朝着超硬度磨料磨具、开发精密及超精密磨削和研制高精度、高刚性、多轴的自动化磨床等方向发展。
此外，对磨床的环保要求越来越高，绝大部分的机床产品都采用全封闭的罩壳，绝对没有切削液或切屑外溅的现象。
我要设计的是磨床旋转工作台，其实也就是在设计摆线磨床。
该磨床具有加工效率高、工件质量好、设备成本大大降低的特点，而且结构简单、易于进行自动化控制。
关键词:目录摘要 (21)目录 (22)1绪论 (23)1.1研究背景及意义 (23)1.2本文研究内容 (25)2 专用磨床回转工作台的总体设计 (26)2.1拟定总体方案 (26)2.2转台轴承的选择 (27)2.3电机的选择 (29)2.4锁紧机构的设计 (31)3 专用磨床回转工作台的三维设计仿真 (33)3.1概述 (33)3.2零件的3D建模 (33)3.3装配图的3D建模 (33)总结 (33)参考文献 (33)1绪论1.1 研究背景及意义在机械加工中，磨床是通用机床的一个大类，适宜加工高精度的零件产品，它是利用磨具对工件表面进行磨削加工的机床。
数控回转工作台的结构设计与应用
数控回转工作台的结构设计与应用数控回转工作台是一种常见的机械加工设备，主要用于机械加工中的旋转定位和夹持。
本文将介绍数控回转工作台的结构设计与应用。
一、数控回转工作台的结构设计数控回转工作台一般由底座、回转部分、工作台面、传动系统、控制系统等组成。
1.底座：承载整个数控回转工作台的重量，利于定位和固定。
2.回转部分：由电机、减速器、分度机构组成，控制工作台旋转，通过分度机构留下特定的度数供夹紧物品使用，给予机床电机驱动，实现回转的复合运动。
3.工作台面：与加工部件接触，完成工件的夹紧和定位。
它可以按照加工件形状和尺寸进行设计变形，并且可以选用进口铝板或者不锈钢板，保证夹紧工件的稳定性。
4.传动系统：接受数控机指令，控制工作台转动，保障加工品质。
5.控制系统：包括数控系统、机床系统、分度控制系统等，实现严格的加工控制。
二、数控回转工作台的应用数控回转工作台用于加工技术的广泛应用。
例如：1.钟表、汽车、航空航天等行业的零部件加工。
数控回转工作台可以根据加工要求对工件进行定位，夹紧和旋转，可以实现各种形状的零部件的高精度加工。
2.船用或铁路技术方面的大型件件零部件的加工。
数控回转工作台在大型件加工时可以利用其旋转定位的优势，保障加工的精度和质量。
3.军事加工等高精度加工领域。
数控回转工作台在高精度加工领域的需要越来越重要，可以实现严格的定位，夹紧，旋转等加工过程，这对于航空、航天等高端技术的发展起到了不可替代的作用。
总之，数控回转工作台作为机械加工领域的重要设备，在各个行业都有着广泛的应用，其采用的结构设计和控制技术可以提高加工质量和生产效率，推动机械加工技术的发展。
数控回转工作台的设计
引言对数控回转工作台的设计重要是培养学生综合应用所学专业的基础理论、基本技能和专业知识的能力, 培养学生建立对的的设计思想, 掌握工程设计的一般程序、规范和方法。
而工科类学生更应侧重于从生产的第一线获得生产实际知识和技能, 获得工程技术经用性岗位的基本训练, 通过毕业设计, 可树立对的的生产观点、经济观点和全局观点, 实现由学生向工程技术人员的过渡。
使学生进一步巩固和加深对所学的知识, 使之系统化、综合化。
培养学生独立工作、独立思考和综合运用所学知识的能力, 提高解决本专业范围内的一般工程技术问题的能力, 从而扩大、深化所学的专业知识和技能。
培养学生的设计计算、工程绘图、实验研究、数据解决、查阅文献、外文资料的阅读与翻译、计算机应用、文字表达等基本工作实践能力, 使学生初步掌握科学研究的基本方法和思绪。
使学生学会初步掌握解决工程技术问题的对的指导思想、方法手段, 树立做事严谨、严厉认真、一丝不苟、实事求是、刻苦钻研、敢于探索、具有创新意识和团结协作的工作作风。
本次毕业设计重要是解决数控回转工作台的工作原理和机械机构的设计与计算部分, 设计思绪是先原理后结构, 先整体后局部。
目前数控回转工作台已广泛应用于数控机床和加工中心上, 它的总的发展趋势是:1. 在规格上将向两头延伸, 即开发小型和大型转台；2．在性能上将研制以钢为材料的蜗轮, 大幅度提高工作台转速和转台的承载能力；3. 在形式上继续研制两轴联动和多轴并联回转的数控转台。
数控转台的市场分析: 随着我国制造业的发展, 加工中心将会越来越多地被规定配备第四轴或第五轴, 以扩大加工范围。
估计近几年规定配备数控转台的加工中心将会达成每年600台左右。
预计未来5年, 虽然某些行业由于产能过剩、受到宏观调控的影响而继续保持着较低的行业景气度外, 部分装备制造业将有望保持较高的增长率, 特别是那些国家产业政策鼓励振兴和发展的装备子行业。
作为装备制造业的母机, 普通加工机床将获得年均15％－20％左右的稳定增长。
毕业设计数控回转工作台
毕业设计数控回转工作台数控回转工作台是一种常见的工业装备，广泛应用于机械加工领域。
本文将从数控回转工作台的原理、结构和控制系统等方面进行介绍，并对其在实际应用中的优势和存在的问题进行分析和讨论。
一、数控回转工作台的原理数控回转工作台是一种带有自动旋转功能的工作台，可以实现工件的自动旋转和定位。
其原理主要基于数控控制技术，通过编程控制工作台的旋转角度和速度，实现工件在三维空间中的精确定位和加工。
二、数控回转工作台的结构数控回转工作台主要由旋转轴、驱动装置、固定夹具等组成。
旋转轴是工作台的核心部件，通过电机驱动实现工作台的旋转。
驱动装置则负责控制旋转轴的转速和方向，以实现精确的工件定位和加工。
固定夹具则用于将工件固定在工作台上，确保工件的稳定性和精度。
三、数控回转工作台的控制系统数控回转工作台的控制系统由硬件和软件两部分组成。
硬件部分包括电机、控制器、编码器等；软件部分则主要包括编程和操作界面。
通过编程操作软件，可以设置工作台的旋转角度、速度和加工路径等参数，实现对工件的精确控制和加工。
四、数控回转工作台的优势1.提高加工效率：数控回转工作台可以实现工件的自动旋转和定位，减少了人工操作的时间和成本。
同时，通过编程操作，可以快速实现多种复杂形状的加工工艺，提高加工效率。
2.提高加工精度：数控回转工作台具有较高的精度和稳定性，可以实现精确的定位和加工。
通过精确控制旋转角度和速度，可以实现对工件的精细加工，提高加工的精度和质量。
3.适用于多种工件加工：数控回转工作台的夹具设计灵活多样，可以适应多种形状和尺寸的工件加工。
通过更换不同的夹具和编程设置，可以实现对不同工件的加工需求。
五、数控回转工作台存在的问题1.设备成本高：数控回转工作台的设备成本相对较高，对于一些中小型企业来说存在一定的经济压力。
2.维护和操作难度大：数控回转工作台的控制系统相对复杂，需要一定的技术人员进行操作和维护。
同时，对于编程等操作的要求较高，需要熟练掌握数控加工技术。
数控回转工作台设计含全套CAD图纸
第一章 绪论
1.1概述
数控铣床作为效率比较高的机械制造设备，现在应用的已经非常普遍了。在加工工件时，将工件装在回转台上，为了满足工件的加工需求，能给工件加工到更多的表面，除了一般机床都能进行的三轴直线运动之外，还必须用回转工作台来给工件做回转运动。数控系统控制着工作台，去做各种需求的圆周运动。必要时它可以和其他的坐标轴一起联动，这样来加工复杂一点的零件。同时在精度的保证下，理论上可以实现任意角度、任意分度的转动。数控回转工作台的结构最常见的是用电机作为动力源，再者是齿轮传动来减速，最后是蜗轮蜗杆连接工作台，起到带动转动的作用。设计中回转精度是主要的参考对象。
关键词：数控铣床 数控回转工作台 蜗杆传动
ract
The NC machine is playing an increasingly important role in mechanism manufacture. The reliability is the main signal to measure its performance with the tendency of high power, high speed, high fidelity and high stability. However, the NC rotating table, as an inevitable part of NC machine, has affected its overall performance directly because of its high fidelity. In order to improve the optional efficiency and expand the technology scope of NC machine, the feed movement must follow X, Y, and Z coordinate axes as well as being accomplished by NC rotating table to finish its circular feed movement, to reach a purpose that enable the indexing automatically to change the position of machining work pieces with related spindle, and finally make the surface machining conveniently. Besides, improving productivity and machining fidelity, eliminating artificial errors, can also be realized when the NC rotating table is in conjunction with the control of NC system. It is, available to rotating and multi-faced machining, floor parts and boxes parts, mainly applied in NC milling machines and boring machines. The topic in my essay is primarily designed for NC rotating table of milling machines with key parts designing and checking, using the auto CAD software to render assembly drawing and parts drawing.
数控回转工作台结构设计
数控回转工作台结构设计数控回转工作台是一种用于加工金属工件的设备，常用于数控铣床、加工中心等机床上。
它具有工作台面可以在水平、垂直两个方向上进行回转的能力，从而实现多种角度的工件加工。
在设计数控回转工作台的结构时，需要考虑以下几个方面：1.工作台面结构：工作台面通常是一个平面，用于放置工件进行加工。
为了提高工作台面的刚性和稳定性，通常会采用铸件或焊接钢板的方式制作。
工作台面通常具有T型槽，用于固定工件或安装夹具，同时还可以通过液压或电机控制使其在水平和垂直方向上进行回转。
2.回转机构：回转机构是实现工作台面回转的关键部件。
它通常由旋转轴承、驱动装置和导向装置组成。
旋转轴承是承受工作台面重量和转动力矩的主要部件，通常选择大直径、高刚度的滚动轴承或滑动轴承。
驱动装置通常采用伺服电机或液压马达，通过减速机传动，使工作台面实现回转。
导向装置用于确保工作台面的回转轨迹准确、平稳，通常采用滑动导轨或滚动导轨。
3.固定装置：为了确保工作台面的刚性和稳定性，需要将工作台面固定在底座上。
固定装置通常通过螺栓或紧固件连接工作台面和底座，以确保工作台面的水平度和垂直度满足加工要求。
4.控制系统：数控回转工作台通常需要配备一个控制系统，用于实现工作台面的回转控制。
控制系统可以采用数控系统或PLC控制系统，通过编程控制工作台面的回转轨迹、速度和停止位置。
在设计数控回转工作台时，需要综合考虑工作台面的刚性、稳定性和回转精度等因素。
同时，还需要根据实际加工需求确定工作台面的尺寸、载荷和回转角度范围。
另外，还要考虑工作台面的定位和夹紧方式，以确保工件在加工过程中的准确定位和固定。
总之，数控回转工作台的结构设计需要充分考虑工作台面的刚性、稳定性和回转控制等因素，以确保工件能够在不同角度下进行准确的加工。
(600×600)方台面数控回转工作台设计
X-Y数控工作台设计学生：学号：专业：班级：指导教师：(600×600)方台面数控回转工作台设计一、设计的目的《数控机床》课程设计是一个重要的实践性教学环节，要求学生综合的运用所学的理论知识，独立进行的设计训练，主要目的：1、通过设计，使学生全面地、系统地了解和掌握数控机床的基本组成及其思想知识，学习总体的方案拟定、分析与比较的方法。
2、通过对机械系统的设计，掌握几种典型传动元件与导向元件的工作原理、设计计算及选用的方式3、通过对机械系统的设计，掌握常用伺服电机的工作原理、计算控制方法与控制驱动方式4、培养学生独立分析问题和解决问题的能力，学习并树立“系统设计”的思想5、锻炼提高学生应用手册和标准、查阅文献资料及撰写科技论文的能力二、设计任务设计X-Y数控工作台，主要参数如下：设计一台数控回转工作台并开发其控制、驱动系统，工作台台面600×600mm，分辨率为δ=5分/step，承受最大载荷Tmax=1800Nm。
三、设计主要步骤1、确定设计总方案⑴、机械传动部件的选择①、丝杠螺母副的选择步进电动机的旋转运动需要通过丝杠螺母副转换成直线运动，需要满足初选0.005mm脉冲当量，因为定位精度±0.01mm，对于机械传动要有一定的精度损失，大约是1/3-1/2的定位精度，现取为1/2，滑动丝杠副无法做到，只有选用滚珠丝杆副才能达到要求，滚珠丝杆副的传动精度高、动态响应快、运转平稳、寿命长、效率高、预紧后可消除反向间隙。
同时选用内循环的形式，因为这样摩擦损失小，传动效率高，且径向尺寸结构紧凑，轴向刚度高。
由于定位精度不高，故选择的调隙方式是垫片调隙式，这种调隙方式结构简单，刚性好，装卸方便。
由于工作台转速不高，故可以采用一般的安装方法，即一端固定，一端游动的轴承配置形式。
②、导轨副的选用要设计数控铣床工作台，需要承受的载荷不大，而且脉冲当量小，定位精度高，因此选用直线滚动导轨副，它具有摩擦系数小，不易爬行，传动效率高，结构紧，安装预紧方便等优点。
数控回转工作台的设计研究
数控回转工作台的设计研究摘要：数控回转工作台是五轴联动的基础，它能够实现回转轴与摆动轴的两坐标定位。
在三轴联动的数控铣床上增加数控回转工作台，并通过数控改造使之成为五轴数控铣床，是扩展机床使用功能的简捷方式。
详细分析和说明了双回转工作台的分类、结构、工作原理和设计过程。
设计中采用了先进的电主轴作为主轴系统的核心部件，使机械结构更加简单、控制部分相应简化，并可以方便地与cad/cam结合，为数控机床的改造提供依据。
关键词：数控回转工作台结构原理设计数控回转工作台是卧式加工中心的重要功能部件，在机械加工制造中起着极其重要的作用，数控回转工作台的定位精度和速度平稳性是高档数控机床的重要指标。
对于高精度的机械加工，要求数控回转工作台具有稳定的速度以及较高的工作精度。
本文就数控回转工作台的设计进行了相应的探究。
一、数控回转工作台的结构和原理由于五轴联动数控机床系统价格十分昂贵，加之nc程序制作较难，使五轴系统难以“平民”化。
现在很多的工厂都在这几年或几年前购置了三轴联动的数控铣床，即能实现x、y、z三个轴方向的同时平动。
如果再配上一个数控回转工作台，能实现绕x轴、z轴旋转（即a轴和c轴），再完成数控部分的改造，实现同时控制也就是能实现五轴联动。
这样即可减少固定资产的无形磨损，又避免购置新机的大量资金投入。
（一）数控回转工作台的功用第一，使工作台进行圆周进给完成切削工作，第二，使工作台进行分度工作。
它按照控制系统的命令，在需要时完成上述任务。
数控回转工作台由伺服电动机驱动，采用无级变速方式工作，所以定位精度完全由控制系统决定。
（二）数控回转工作台的传动和结构数控回转工作属于闭环数控回转工作台，两个旋转编码器分别位于与工作台固接的轴端和支撑座的尾端，能将旋转后的位置准确的反馈回系统。
这种数控回转工作台由交流伺服电动机驱动，在它的输出轴上接连轴器，再接一级齿轮减速器。
该数控回转工作台由圆柱齿轮传动系统、涡轮涡杆传动系统、间隙消除装置及蜗轮夹紧装置组成。
五轴数控机床回转工作台的设计
二、五轴数控机床回转工作台的技术参数
4、载重：考虑到加工工件的大小和重量，需要选择能够承受适当载重的回转 工作台。载重能力不仅要满足单次加工的需求，还要考虑到长期使用过程中的负 载变化。
二、五轴数控机床回转工作台的技术参数
5、运动轴数：五轴数控机床回转工作台具有五个运动轴，可以实现工件的旋 转、倾斜和移动。通过对各轴的精确控制，能够实现复杂空间曲面的加工。
内容摘要
数控回转工作台的设计流程包括需求分析、设计思路、图纸绘制、工艺流程 和质量控制等环节。首先，需要根据用户需求和市场调研结果进行需求分析，明 确产品的性能指标和功能要求；接着，按照设计思路进行整体方案设计，包括各 个部件的详细尺寸和规格；然后，进行图纸绘制，将设计方案转化为具体的工程 图；随后，制定工艺流程，包括材料选择、加工方法、表面处理等方面；最后， 进行质量控制，确保产品符合相关标准和用户要求。
三、五轴数控机床回转工作台的 设计流程
三、五轴数控机床回转工作台的设计流程
五轴数控机床回转工作台的设计流程主要包括以下几个环节： 1、设计理念与构思：结合实际生产需求，明确回转工作台的功能和特点，形 成独特的设计理念和构思。
三、五轴数控机床回转工作台的设计流程
2、结构分析：对回转工作台的结构进行详细的分析，包括工作台的布局、零 部件的选材和连接方式等，确保结构的合理性和稳定性。
二、五轴数控机床回转工作台的技术参数
6、驱动方式：回转工作台的驱动方式可采用电主轴驱动或齿轮传动。电主轴 驱动具有结构简单、维护方便的优点，但噪音和振动可能较大；齿轮传动具有更 高的刚度和承载能力，适用于重型切削。
二、五轴数控机床回转工作台的技术参数
7、冷却系统：为了降低切削温度和防止工件热变形，回转工作台应配备有效 的冷却系统，对切削区域进行充分冷却。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数控磨床回转工作台的设计
数控磨床回转工作台是数控磨床的重要组成部分之一，主要用于加工圆形工件。
其设计应考虑以下因素：
1. 负载能力：回转工作台的负载能力需根据不同的加工要求确定，能承受的最大负载需考虑加工工件的直径、重量和加工力等因素。
2. 压力均匀性：为了保证加工精度和工件表面质量，回转工作台在旋转时需要保持平稳和均匀，其设计应充分考虑压力均匀性。
3. 精度：回转工作台的精度是影响加工质量的重要因素之一，应尽量降低误差，确保加工精度。
4. 控制系统：回转工作台需要配备相应的数控系统，以保证其工作的精度和可靠性，同时还需考虑其与主机的配合。
5. 维修性：回转工作台的设计应考虑其易于维修与保养，方便对工作台的任何部件进行检修或更换。
总之，数控磨床回转工作台的设计需要在负载能力、压力均匀性、精度、控制系统和维修性等方面综合考虑，以使其满足加工要求，提高加工效率和加工质量。
