彩色电视信号
彩色电视机的工作原理
彩色电视机的工作原理
彩色电视机的工作原理是通过将传输的黑白图像信号分解为红、绿、蓝三个基本颜色的信号，再通过叠加这三个颜色的光来还原彩色图像。
具体来说，彩色电视机的工作原理包括以下几个步骤：
1. 图像信号输入：图像信号源（例如电视节目、DVD等）将
图像信号传输到电视机中。
这些信号由控制部分（例如电视机的主板）处理，并送到后续的电子元件中。
2. 讯号解调：传输过程中的图像信号是以载频的方式传输的，彩色电视机需要将这种调制的信号还原为原始的图像信号。
这个过程称为讯号解调。
通过解调，得到了黑白图像信号。
3. 颜色解码：通过颜色解码电路，将黑白图像信号分解为红、绿、蓝三个基本颜色信号。
这是通过采用彩色差拣选的方式实现的。
4. 发射电子束：彩色电视机使用显象管（CRT）技术，其中包括一个电子枪。
红、绿、蓝三个基色的信号通过对应的发射电子枪产生电子束。
这些电子束经过加速和聚焦，从而形成了定位准确的电子束。
5. 荧光屏发光：电子束轰击带有荧光材料的屏幕上时，荧光屏上的物质会受到激发并发光。
红、绿、蓝三个基色的荧光产生了不同波长的光，从而形成彩色图像。
6. 图像显示：荧光屏上发光的图像经过透明的阴极射线管（CRT）面板，通过玻璃面板和其后续的光学系统，最终达到观察者的眼睛。
通过这个工作原理，彩色电视机能够还原传输过来的彩色图像，并展示给用户观看。
电视原理之彩色电视信号的传输
电视原理之彩色电视信号的传输彩色电视信号的传输是电视原理中的重要内容之一。
彩色电视信号的传输需要通过转换、编码和解码等系列过程，以保证图像色彩的还原和清晰度。
在彩色电视信号传输中，首先需要将彩色画面转换为电视信号。
彩色画面的颜色是由红色（R）、绿色（G）和蓝色（B）三种基本色组合而成的。
在彩色电视信号中，这三种基本色会被用来产生亮度信号（Y）和色度信号（I、Q）。
其中，亮度信号表示图像的亮暗程度，而色度信号则表示图像的颜色信息。
接下来，这些信号需要经过编码处理。
编码的目的是将亮度信号和色度信号转换为数字信号，以方便传输和解码。
通常采用的编码方式包括PAL（相位选择性调制）和NTSC（美国全国电视系统委员会）等。
PAL编码是一种利用相位差来实现彩色图像传输的编码方式。
具体来说，亮度信号和色度信号会分别进行调制，并按照固定的相位差关系相加。
这种相加的方法可以在接收端恢复出亮度信号和色度信号，以还原出彩色图像。
NTSC编码是一种将亮度信号和色度信号分开传输的编码方式。
在NTSC编码中，亮度信号会直接传输，而色度信号则经过颜色子载波的调制后传输。
接收端通过解码器将亮度信号和色度信号重新合成，从而得到彩色图像。
最后，接收端需要对传输过来的信号进行解码处理。
解码的目的是将数字信号转换为模拟信号，以还原出原始的彩色图像。
解码器会根据编码方式和参数对信号进行处理，并通过反向的调制和解调过程将信号转换为模拟信号。
总的来说，彩色电视信号的传输涉及到转换、编码和解码等过程。
通过这些处理，彩色电视信号可以被有效地传输和还原，以呈现出清晰、准确的彩色图像。
这为我们提供了丰富多彩的观影体验。
彩色电视信号的传输是电视原理中的重要内容之一。
彩色电视信号的传输需要通过转换、编码和解码等系列过程，以保证图像色彩的还原和清晰度。
在彩色电视信号传输中，首先需要将彩色画面转换为电视信号。
彩色画面的颜色是由红色（R）、绿色（G）和蓝色（B）三种基本色组合而成的。
彩色电视机信号处理电路分析
彩色电视机信号处理电路分析彩色电视机信号处理电路是电视机中的核心部件之一，它负责接收、解码和处理来自广播信号或其他输入源的视频和音频信号，使其能够在电视屏幕上显示出清晰、鲜艳的彩色图像和清晰的声音。
本文将对彩色电视机信号处理电路的主要组成部分进行分析。
首先，彩色电视机信号处理电路包括视频信号处理电路和音频信号处理电路两部分。
视频信号处理电路主要包括以下几个组成部分：输入接口、视频解码器、图像处理电路和视频输出接口。
输入接口负责接收来自广播信号源或其他输入源的视频信号，并将其转换成数字信号传递给其他部分进行进一步处理。
在现代彩色电视机中，常用的输入接口为HDMI、AV输入口等。
视频解码器是视频信号处理电路中的关键部分，它负责将数字视频信号解码成RGB（红绿蓝）三个基本颜色信号，以及亮度和色度信号。
解码后的RGB信号和亮度色度信号经过处理后，可以描绘出彩色图像的每一个像素点。
图像处理电路是为了提高图像质量而设计的。
它可以对亮度、对比度、饱和度等图像参数进行调节，提高图像的清晰度和真实感。
常见的图像处理电路包括降噪电路、锐化电路、亮度调节电路等。
视频输出接口是将经过处理后的图像信号输出到电视屏幕上显示的部分。
常见的视频输出接口有VGA、HDMI等。
通过视频输出接口，图像处理电路可以将图像信号发送到显示屏幕上，并根据需要进行时序控制和调整。
音频信号处理电路主要包括音频解码器、音量控制电路和音频输出接口。
音频解码器负责将数字音频信号解码成左右声道的模拟音频信号。
通过音量控制电路，可以调节音频信号的音量大小。
音频输出接口用于将处理过的音频信号传递给扬声器或其他外部音频设备输出声音。
在彩色电视机信号处理电路中，各个组成部分紧密配合，相互协作，使得电视机能够正常工作，并显示出高质量的彩色图像和音频。
这些电路不仅需要具备高速、高精度的处理能力，还需要考虑功耗、成本、稳定性等因素。
综上所述，彩色电视机信号处理电路是电视机中的重要组成部分，通过接收、解码和处理视频和音频信号，实现了电视机图像和声音的高质量输出。

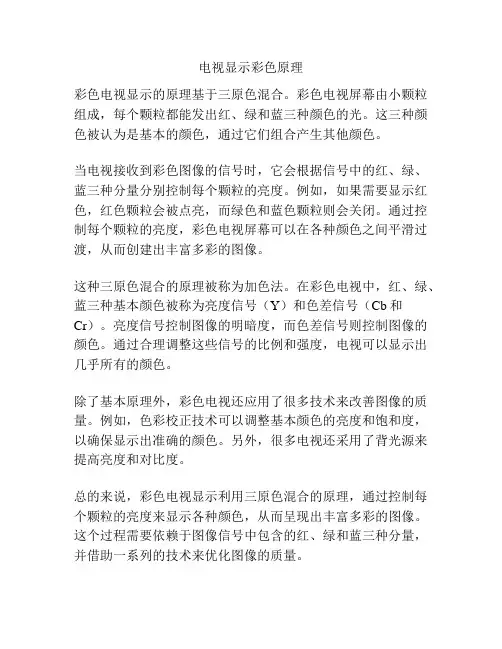

电视显示彩色原理
电视显示彩色原理
彩色电视显示的原理基于三原色混合。
彩色电视屏幕由小颗粒组成，每个颗粒都能发出红、绿和蓝三种颜色的光。
这三种颜色被认为是基本的颜色，通过它们组合产生其他颜色。
当电视接收到彩色图像的信号时，它会根据信号中的红、绿、蓝三种分量分别控制每个颗粒的亮度。
例如，如果需要显示红色，红色颗粒会被点亮，而绿色和蓝色颗粒则会关闭。
通过控制每个颗粒的亮度，彩色电视屏幕可以在各种颜色之间平滑过渡，从而创建出丰富多彩的图像。
这种三原色混合的原理被称为加色法。
在彩色电视中，红、绿、蓝三种基本颜色被称为亮度信号（Y）和色差信号（Cb和Cr）。
亮度信号控制图像的明暗度，而色差信号则控制图像的颜色。
通过合理调整这些信号的比例和强度，电视可以显示出几乎所有的颜色。
除了基本原理外，彩色电视还应用了很多技术来改善图像的质量。
例如，色彩校正技术可以调整基本颜色的亮度和饱和度，以确保显示出准确的颜色。
另外，很多电视还采用了背光源来提高亮度和对比度。
总的来说，彩色电视显示利用三原色混合的原理，通过控制每个颗粒的亮度来显示各种颜色，从而呈现出丰富多彩的图像。
这个过程需要依赖于图像信号中包含的红、绿和蓝三种分量，并借助一系列的技术来优化图像的质量。

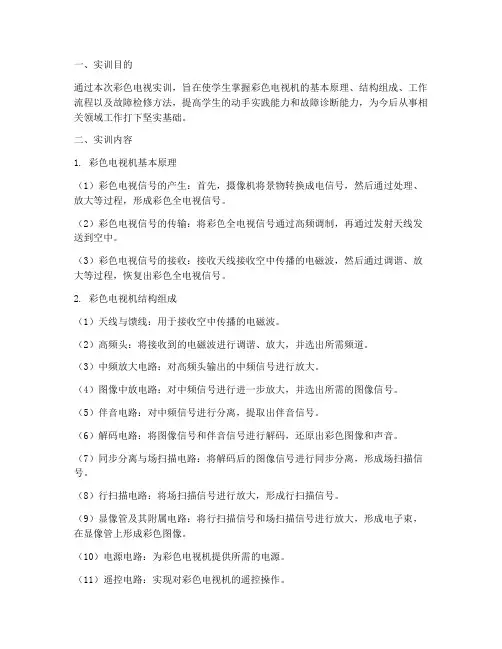

彩色电视实训报告
一、实训目的通过本次彩色电视实训，旨在使学生掌握彩色电视机的基本原理、结构组成、工作流程以及故障检修方法，提高学生的动手实践能力和故障诊断能力，为今后从事相关领域工作打下坚实基础。
二、实训内容1. 彩色电视机基本原理（1）彩色电视信号的产生：首先，摄像机将景物转换成电信号，然后通过处理、放大等过程，形成彩色全电视信号。
（2）彩色电视信号的传输：将彩色全电视信号通过高频调制，再通过发射天线发送到空中。
（3）彩色电视信号的接收：接收天线接收空中传播的电磁波，然后通过调谐、放大等过程，恢复出彩色全电视信号。
2. 彩色电视机结构组成（1）天线与馈线：用于接收空中传播的电磁波。
（2）高频头：将接收到的电磁波进行调谐、放大，并选出所需频道。
（3）中频放大电路：对高频头输出的中频信号进行放大。
（4）图像中放电路：对中频信号进行进一步放大，并选出所需的图像信号。
（5）伴音电路：对中频信号进行分离，提取出伴音信号。
（6）解码电路：将图像信号和伴音信号进行解码，还原出彩色图像和声音。
（7）同步分离与场扫描电路：将解码后的图像信号进行同步分离，形成场扫描信号。
（8）行扫描电路：将场扫描信号进行放大，形成行扫描信号。
（9）显像管及其附属电路：将行扫描信号和场扫描信号进行放大，形成电子束，在显像管上形成彩色图像。
（10）电源电路：为彩色电视机提供所需的电源。
（11）遥控电路：实现对彩色电视机的遥控操作。
（12）I2C总线控制技术：实现彩色电视机的模块化设计，提高系统性能。
3. 彩色电视机故障检修（1）故障现象分析：根据故障现象，分析故障原因。
（2）故障定位：根据故障现象和电路原理，确定故障部位。
（3）故障排除：针对故障部位，采取相应的维修措施。
三、实训过程1. 观察彩色电视机结构组成，了解各部分功能。
2. 分析彩色电视机工作原理，掌握各部分之间的关系。
3. 模拟故障现象，进行故障诊断。
4. 根据故障原因，进行故障排除。
5. 撰写实训报告。
彩色全电视信号的波形测试
彩色电视的基础知识
五、实验报告要求
1.记录彩条信号的Y 、R-Y、G-Y、B-Y、 U、V、|F|、φ各
信号的幅度值，填下表。
Y
R-Y B-Y
U
V
|F|
φ
白
黄
青
绿
紫
红
蓝
黑
2. 根据上题计算出的|F|、φ值绘制标准彩条信号 的色度矢量图。
3. 绘制测量出的彩条信号的彩色全电视信号波 形，标明各参量的值。
号R-Y、G-Y、B-Y的可以分别计算出来。
彩色电视的基础知识
经过调制的色度信号的彩色全电视信号见图1-38。利用 正交平衡调幅公式计算出色度信号F的模|F|和相角φ。压 缩后彩条信号的参数值请自己计算。压缩后彩条的彩色全 电视信号如图1-39所示。
图1-38 色度信号未压缩的彩色全电视信号
图1-39色度信号压缩后的彩色全电视信号
彩色电视的基础知识
三、实验器材
1.彩色电视机
1台
2.彩条信号发生器
1台
3.示波器
1台
四、实验方法和步骤
1.标准彩条信号的幅度值计算
彩色电视中的标准彩条信号是由彩条信号发生器产生
的，是一种测试信号，主要用来对彩色电视系统或设备进
行调整或维修。
彩条信号的波形就如图1-24所示，自左向右分别为
白、黄、青、绿、紫、红、蓝、黑，其亮度和三个色差信
彩色电视的基础知识
2.用示波器测量彩色电视机接收到的彩条信号发生器发送的 彩色全电视信号的波形： （1）将彩条信号发生器的射频输出端口用连接线连接到电 视机的高频头射频输入端口，将电视机后面的视频输出端口 用连接线连接到示波器的检测输入口。 （2）设置彩条信号发生器的调制信号频率，发送彩条信号。 （3）打开彩色电视机的电源，用电视机菜单中的手动搜索功 能搜索到彩条信号发生器发送的彩条信号并存储下来。 （4）用示波器测量彩条信号：将示波器的幅度和时间坐标 调整到合适的位置，测量彩条信号的波形，与图1-39比较。
第一节 彩色电视机信号通道概述
第一节彩色电视机信号通道概述一、遥控彩色电视机信号通道的基本结构及主要信号流程遥控彩色电视机信号通道的基本方框结构如图所示：1．电路组成整个信号通道可以分成高频信号通道、中频信号通道、伴音信号通道和彩色解码器等几部分，彩色解码器包括亮度通道和色度通道两个部分；在具有遥控功能的彩色电视机中，还有遥控系统。
2．信号流程载有图像和伴音的高频电视信号由图中○A点进入高频信号通道，首先经高频头的输入电路选出所需接收的电视节目频道，理想的频谱特性如图（a）所示，信号强度大约可以在100 V左右。
此信号经高主电源解码矩阵频放大和混频级变换频率之后由○B点输出中频信号，理想的中频特性如图（b）所示，此时图像载频变为固定的中频38 MHz；伴音也变为固定的中频31.5 MHz；信号幅度大约是1 mV。
在中频信号通道的输入端一般都设有预中放级，用以补偿声表面波滤波器SAWE的插入损耗（大约为-24 dB）。
中频信号由○C进入集成电路中频通道，对中频图像信号进行放大和检波，取出视频全电视信号由○D点输出，其频谱持性如图（c）所示，幅度大约是1 ~1.12 V。
为了使○D点输出稳定，还设置了中放AGC和高放AGC电路，其中高放AGC控制高频头中的高放增益，以保证预视放输出信号的稳定。
中频通道中还设有自动频率微调（AFT）电路，控制高频头中的本振频率，使其稳定在± 50 kHz的范围以内。
○D点输出的视频全电视信号中包含有亮度信号个色度信号，频谱特性如图（c）所示。
彩色全电视信号进入彩色解码后，先进行亮度信号和色度信号的分离，分离出的亮度信号进入亮度通道，色度信号进入色度通道。
亮度通道是完成亮度信号的放大和延时，使输出的亮度信号与色度信号保持时间上的—致；经分离后的色度信号由○H点进入色度通道，其频谱特性如图（d）所示，色度通道是完成色度信号的控制、放大及解调等。
彩色解码部分的输出端最终输出的是R、G、B三基色信号，经视放末级放大后加到显像管，激励显像管呈现出色彩鲜艳、对比度足够的图像。
彩色电视机 原理
彩色电视机原理彩色电视机是一种利用光电转换技术，将电信号转化为彩色图像并显示在屏幕上的电子设备。
它是现代家庭娱乐中不可或缺的一部分，给人们带来了丰富多彩的视觉体验。
彩色电视机的原理主要包括三个方面：光电转换、信号处理和图像显示。
光电转换是彩色电视机的核心原理之一。
彩色电视机通过接收到的电信号，将其转化为光信号。
这一过程主要通过电子枪、彩色滤光片和像素点的发光器件来实现。
电子枪会发射出三种电子束，分别对应红、绿、蓝三种颜色。
彩色滤光片则会通过滤波的方式，将这三种颜色的光分别过滤出来。
最后，像素点的发光器件会根据接收到的信号的强弱，决定发射出的光的亮度。
信号处理是彩色电视机实现彩色图像的重要一环。
电视信号通常是通过调制和解调的方式传输的。
在电视机中，接收到的电信号会经过解调，将其转化为音频和视频信号。
视频信号中包含了图像的亮度和色度信息。
彩色电视机通过对亮度和色度信号的处理，实现彩色图像的显示。
其中，亮度信号决定了图像的明暗程度，而色度信号决定了图像的颜色。
图像显示是彩色电视机的最终环节。
彩色电视机通过电子束的扫描，将信号转化为图像。
具体来说，电子束会从屏幕的上方开始，逐行地扫描屏幕的每个像素点。
扫描的速度非常快，人眼无法察觉到。
当电子束扫描到每个像素点时，发光器件会根据接收到的信号的强弱，发射出相应的光。
这样，就形成了一个完整的图像。
由于扫描的速度非常快，人眼会将这些扫描过程合成为一个连续的图像，从而实现了视频的播放。
总结一下，彩色电视机的原理主要包括光电转换、信号处理和图像显示。
光电转换通过电子枪、彩色滤光片和像素点的发光器件，将电信号转化为光信号。
信号处理通过解调和对亮度、色度信号的处理，实现彩色图像的显示。
图像显示通过电子束的扫描和像素点的发光，将信号转化为连续的图像。
彩色电视机的原理的实现，为人们带来了丰富多彩的视觉享受，成为现代家庭娱乐的重要组成部分。
无论是观看电影、电视剧，还是玩游戏，彩色电视机都能给人们带来身临其境的感觉，让娱乐体验更加丰富多彩。
全电视信号
彩色电视机原理及维修技术
彩色电视的基础知识
全电视信号
1.1 黑白全电视信号 黑白全电视信号包括图像信号、复合同步信号、复合消
隐信号、槽脉冲和均衡脉冲。图像信号反映了电视系统所传 送图像的信息，是电视信号的主体，它是在行、场扫描正程 期间传送的。复合同步信号、槽脉冲和均衡脉冲的作用主要 是使重现图像与发送的图像保持同步、稳定；而复合消隐信 号是为了消除回扫线而使图像清晰。这些辅助信号都是在 行、场逆程期间传送的。
彩色电视的基础知识
１．图像信号及其特征 从图像信号的电平和反映的亮
度间的关系来讲，可以分为正极性 和负极性两种。正极性图像信号的 电平越高景物越亮，负极性图像信 号的电平越高景物越暗，见图1-15。
图像信号具有如下特征： （1）单极性 （2）相关性 （3）离散谱结构
图1-15 图像信号
彩色电视的基础知识
彩色电视的基础知识
（ａ）正常图像 （ｂ）行频相同、行相位不同 （ｃ）场频相同、场相位不同 （ｄ）行频低 （ｅ）行频高 （ｆ）场频高，向上翻滚（ｇ）场频低，向下滚动
图1-18 收发不同步造成图像的故障
彩色电视的基础知识
为了收发同步，必须发送同步信号。复合同步信号包括 行同步脉冲、场同步脉冲、开槽脉冲和前后均衡脉冲。
图1-17 复合消隐信号
彩色电视的基础知识
彩色电视机的工作原理
彩色电视机的工作原理彩色电视机的工作原理：彩色电视机是将图像、声音信号变换成电信号后再通过电视机来还原成图像、声音的电子设备。
彩色电视机的工作原理是通过色差信号的合成与分解，实现不同颜色在屏幕上的显示。
具体地说，彩色电视机的工作原理是将电视信号分成两个部分：黑白信号和色差信号。
黑白信号只包含亮度信息，而色差信号则包含色彩信息和饱和度信息。
利用黑白信号来控制图像的亮度，就可以实现黑白电视的显示效果。
而利用色差信号来控制图像的颜色，则可以实现彩色电视的显示效果。
彩色电视的图像色彩由三种原色组成，即红、绿、蓝三种原色。
彩色电视机通过远程接收的数字信号被转换成模拟信号，传到亚音频处理系统中。
通过将模拟的视频信号和音频信号分开处理，最后将处理后的信号送入电视机主板中。
同样通过彩色电视机的电路，将原信号重新合成三种不同的原色频道信号。
不同的彩色电视机采用的合成方式不同，一种是三极管混合器合成法，另一种是物理锁相法。
这三个分色循环信号将传入三个对应的偏色放大器，这里需要调节的是信号的幅值；三个偏色放大器再通过分别对应三元电子枪去驱动画面上的红、绿、蓝三个荧光管，发出三原色电子束，经过三个电子镜反射重新合成彩色图像，所以又被简称为“三极管混合器”。
彩色电视机的显像管是彩色荧光管，它内部包含三个荧光药剂涂层：红、绿、蓝三种颜色（Red、Green、Blue，RGB），称为三基色。
在荧光药剂上发射电子束时，荧光层发出的光的颜色会随着荧光药剂的不同而变化，再通过荧光管周围的控制栅极电磁场控制荧光区域的放大程度，使不同颜色的光分别发射出来，在屏幕上合成一幅彩色图像。
为了使彩色图像层次分明，经过筛选之后的信号分别转化为红、绿、蓝三种基色。
在彩色电视机中，彩色信号经分频、调制等处理后，转送到红、绿、蓝三个荧光管发射极上。
这三个极均采用电子枪来激励并发出电子束，这些电子束撞击于荧光药剂所涂覆的荧光层上，荧光层受到电子轰击后发射出对应的颜色光线，这些光线再以相应的强度透过荧光层后，经过屏幕的显像作用，就能够呈现多种不同的颜色。
