钢结构防火涂料涂层厚度检测作业指导书
涂层厚度检测作业指导书
涂层厚度检测1适用范围本作业指导书适⽤于快速⽆损地测量导磁材料表⾯上⾮导磁覆盖层厚度。
例如：铁和钢上的铜、锌、镉、铬镀层和油漆层等。
2 检测时标准GB/T 4956-2003 《磁性基体上⾮磁性覆盖层覆盖层厚度测量磁性法》；GB/T 18226-2015 《公路交通⼯程钢构件防腐技术条件》；GB/T 31439.1-2015 《 波形梁钢护栏第1部分两波形梁钢护栏》。
GB 50205-2001 《钢结构⼯程施⼯质量验收规范》GB/T 50621-2010 《钢结构现场检测技术标准》3仪器设备HCC-24型磁阻法测厚仪。
4检测目的检测道路交通安全设施涂层厚度值满⾜《磁性基体上⾮磁性覆盖层覆盖层厚度测量磁性法》GB/T 4956-2003规范和设计图纸要求。
检测钢结构⼯程施⼯涂层厚度值满⾜《钢结构⼯程施⼯质量验收规范》GB 50205-2001规范和设计图纸要求。
5资料收集1⼯程名称、钢构件表⾯保护层材料和⼯艺分类及相应图纸；2建设、设计、施⼯及监理单位名称。
6现场检测6.1抽查频率6.1.1波形梁钢护栏每公⾥抽查不少于1处；6.1.2波形梁钢护栏每处测不少于5点；6.1.3钢结构中按构件数抽查10%，且同类构件不应少于3件。
6.2技术指标依据GB/T 18226-2015《公路交通⼯程钢构件防腐技术条件》，所检的波形梁护栏镀层厚度值检测值应在规范要求允许偏差范围内或符合设计要求。
依据GB 50205-2001《钢结构⼯程施⼯质量验收规范》，涂料、涂装遍数、涂层厚度均应符合设计要求。
当设计对涂层厚度⽆要求时，涂层⼲漆膜总厚度：室外应为150um，室内应为125um，其允许偏差应为-25um。
每遍涂层⼲漆膜厚度的允许偏差为-5um。
依据GB/T 50621-2010《钢结构现场检测技术标准》，每处3个测点的涂层厚度平均值不应⼩于设计厚度的85%，同⼀构件上的15个测点的涂层厚度平均值不应⼩于设计厚度。
防火涂层厚度检测作业指导书(含全部附表)
MC-LWI-09（A0）1编制依据《钢结构现场检测技术标准》GB/T 50621-2010。
2适用范围本方法适用于钢结构的防火涂层的检测。
3作业程序执行程序形成的记录3.1接受任务编制检测方案。
3.2 根据检测方案的技术要求准备仪器设备。
3.3 进行现场检测做好相关数据的记录填写完成表JSJL-02-13-A《防火涂层厚度检测记录》。
3.4分析检测数据，编制检测报告。
4检测准备4.1 收集钢结构构件下列资料：（1）工程名称、地点、结构设计概况及设计、施工、监理、建设单位名称；（2）钢结构设计图纸及相关文件；（3）了解涂层材料类型、涂层设计厚度等情况。
4.2 进行下列工作：（1）检测仪器准备，核定校验情况；（2）编制检测方案；（3）进行安全技术交底。
5 检测方法5.1 防火涂层检测防火涂层厚度可采用探针和卡尺进行检测。
测量设备的量程应大于被测防火涂层的厚度。
5.1.1 检测条件防火涂料涂装基层不应有油污、灰尘和泥沙等污垢。
防火涂料不应有误涂、漏涂，涂层应闭合无脱层、空鼓、明显凹陷、粉化松散和浮浆等外观缺陷，乳突已剔除。
5.1.2检测数量按照《建筑防火涂料（板）工程设计、施工与验收规程》DB11/1245-2015，钢结构防火涂料涂层厚度检测数量按照构件数的30%进行抽取，一般不得少于3件。
5.1.3检测方法根据《建筑防火涂料（板）工程设计、施工与验收规程》（DB11/1245-2015）钢结构防火涂料涂层厚度的测定采用涂层厚度仪进行。
测试时，将测厚仪探头垂直压置在被涂钢构件表面，记录测厚仪读数。
检查数量按构件数的30%进行抽取，一般不得少于3件。
5.1.4测点的选择（1）钢结构柱、梁，在构件长度方向内每隔1m取一截面，测试构件各表面的涂层厚度，计算所有测点的平均值作为该根构件的涂层厚度。
（2）桁架结构，在上、下弦和腹杆的长度方向内每隔1m取一截面，测定杆件各表面的涂层厚度，计算所有测点的平均值作为该根构件的涂层厚度。
钢结构涂层测厚仪的检测
钢结构涂层测厚仪的检测
我国现行标准规范GB14907–2002《钢结构防火涂料》, 对钢结构防火涂料的分类作出了明确的规定。
有超薄型、薄型、厚型钢结构防火涂料产品三种。
一、钢结构防火涂料按使用场所可分为:
（1）室内钢结构防火涂料: 用于建筑物室内或隐蔽工程的钢结构表面。
（2）室外钢结构防火涂料: 用于建筑物室外或露天工程的钢结构表面。
二、钢结构防火涂料按使用厚度可分为:
（1）超薄型钢结构防火涂料: 涂层厚度小于或等于3 mm。
（2）薄型钢结构防火涂料: 涂层厚度大于3 mm且小于或等于7 mm。
（1）（3）厚型钢结构防火涂料: 涂层厚度大于7 mm且小于或等于45 mm。
（2）超薄型钢结构防火涂层的质量标准:
（3）喷涂采用的涂料是防火设计选用的, 有检测合格报告和产品合格证。
（4）涂层厚度符合规定的厚度, 使用LS223涂层测厚仪检测。
（5）无漏涂、脱粉、明显裂缝等缺陷。
个别裂缝, 其裂缝宽度不大于0.5mm。
涂层与钢基材之间和个涂层之间, 应黏贴牢固, 无脱落、空鼓现象。
颜色与外观符合要求, 轮廓清晰, 平整。
防火涂料工程中, 钢结构防火涂料涂层厚度不达标, 是得不到好的防火保护效果的。
检测涂层厚度是非常重要的。
钢结构防火涂层厚度作业指导书
有限责任公司钢结构防火涂层厚度作业指导书编号：HHR/ZD-02编制：现场检测室审批：年月日钢结构防火涂层厚度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中钢结构防火涂层厚度的检测。
2、依据标准GB/T 50621-2010《钢结构现场检测技术标准》。
GB 50205-2001《钢结构工程施工质量验收规范》。
CECS 24：90《钢结构防火涂料应用技术规范》3、仪器设备和人员的要求3.1 钢结构检测所用的仪器、设备和量具应有产品合格证、计量检定机构出具的有效期内的检定(校准)证书，仪器设备的精度应满足检测项目的要求。
检测所用检测试剂应标明生产日期和有效期，并应具有产品合格证和使用说明书。
3.2 对防火涂层的厚度可采用探针和卡尺进行检测，用于检测的卡尺尾部应有可外伸的窄片。
测量设备的量程应大于被测的防火涂层厚度。
3.3 检测设备的分辨率不应低于0.5mm。
3.4 检测人员应经过培训取得上岗资格；从事钢结构无损检测的人员应按现行国家标准《无损检测人员资格鉴定与认证》GB/T 9445进行相应级别的培训、考核，并持有相应考核机构颁发的资格证书。
3.5 取得不同无损检测方法的各技术等级人员不得从事于该方法和技术等级以外的无损检测工作。
3.6 现场检测工作应由两名或两名以上检测人员承担。
4、检测钢结构防火涂层厚度时，基本要求4.1 现场调查宜包括下列工作内容：1 收集被检测钢结构的设计图纸、设计文件、设计变更、施工记录、施工验收和工程地质勘察报告等资料；2 调查被检测钢结构现状，环境条件，使用期间是否已进行过检测或维修加固情况以及用途与荷载等变更情况；3 向有关人员进行调查；4 进一步明确委托的检测目的和具体要求；4.2 检测项目应根据现场调查情况确定，并应制定相应的检测方案。
检测方案宜包括下列主要内容：1 概况，主要包括设计依据、结构形式、建筑面积、总层数，设计、施工及监理单位，建造年代等；2 检测目的或委托方的检测要求；3 检测依据，主要包括检测所依据的标准及有关的技术资料等；4 检测项目和选用的检测方法以及检测数量；5 检测人员和仪器设备情况；6 检测工作进度计划；7 所需要委托方与检测单位的配合工作；8 检测中的安全措施；9 检测中的环境措施。
03 厚型钢结构防火涂料施工作业指导书
03 厚型钢结构防火涂料施工作业指导书----60e05a1a-7152-11ec-8c88-7cb59b590d7d03厚型钢结构防火涂料施工作业指导书03&期间；厚型钢结构防火涂料施工作业指导书1、《钢结构防火涂料应用技术规程》（cecs24:90）。
2、设计文件及设计要求。
3.材料的产品合格证和性能试验报告。
4.制造商提供的产品性能和项目示例文件。
2、产品介绍瑞丽斯hcf厚型钢结构防火涂料适应于具有爆炸可能的室外用烃类火灾隔热型防火涂料（也可用于室内）。
满足国标gb14907三小时的火灾耐火极限。
具有优异的附着力和柔韧型，适应大型钢结构建筑的冬夏伸缩变形条件，而不会产生裂纹。
具有独特的抗水性能，能有效阻止多孔结构对水份的吸附，具有长效使用和抗火的能力。
已广泛应用于广州新电视塔、广州国际会议展览中心等重大防火工程。
底漆：世伟洛克底漆AK2磷酸锌底漆中间漆：世伟洛克底漆EP61环氧中间漆防火涂料：世伟洛克HCF IV.应用领域用于室外（也可用于室内）钢结构，为柱、粱以及框架结构等提供高效、可靠的防火保保护如果应用的钢结构表面经常有水蒸气凝结，或经常处于45℃以上的环境中，则需要进行特殊处理。
5、建设概况本工程地下一、二、三层内钢立柱采用防火涂料，采用喷涂、抹涂的方法进行施工，使之形成防火保护层。
设计相应的涂层厚度为25mm，耐火时间为3小时，施工面积约10055m2。
钢结构表面已进行防锈处理，局部已生锈，并附有灰尘、油污等。
六、施工工艺局部基层处理和修复（除锈、除油、去污等）→ 底漆喷涂→ 中间喷漆→ 防火涂料喷涂→ 视察→ 补喷补修→ 移交检查。
7、施工工艺说明1、材料检测：厚型钢结构防火涂料按照gb14907-2002《钢结构防火涂料》的规定要求送国家质量监督检测中心检测，按照检测报告的数据和建筑防火规范要求。
2.表面处理：施工前对局部钢结构表面进行严格除锈、除尘、脱脂，清除附着在表面的油污、灰尘，对锈蚀部位采用手持式电动钢轮进行严格除锈。
防火涂料施工作业指导书

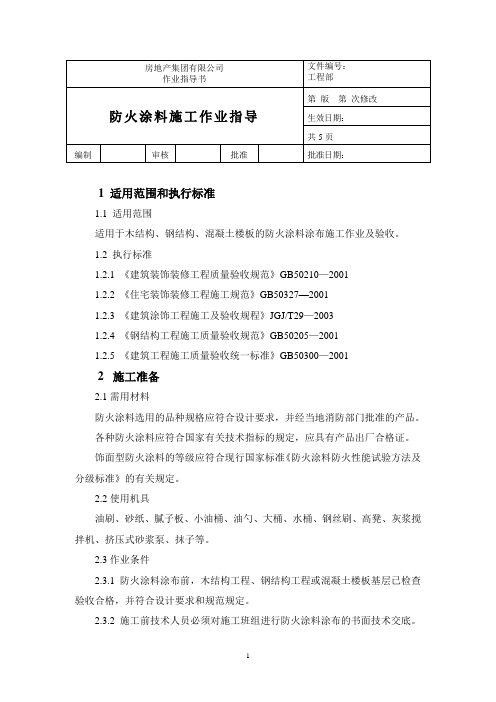

1 适用范围和执行标准1.1 适用范围适用于木结构、钢结构、混凝土楼板的防火涂料涂布施工作业及验收。
1.2 执行标准1.2.1 《建筑装饰装修工程质量验收规范》GB50210—20011.2.2 《住宅装饰装修工程施工规范》GB50327—20011.2.3 《建筑涂饰工程施工及验收规程》JGJ/T29—20031.2.4 《钢结构工程施工质量验收规范》GB50205—20011.2.5 《建筑工程施工质量验收统一标准》GB50300—20012施工准备2.1需用材料防火涂料选用的品种规格应符合设计要求，并经当地消防部门批准的产品。
各种防火涂料应符合国家有关技术指标的规定，应具有产品出厂合格证。
饰面型防火涂料的等级应符合现行国家标准《防火涂料防火性能试验方法及分级标准》的有关规定。
2.2使用机具油刷、砂纸、腻子板、小油桶、油勺、大桶、水桶、钢丝刷、高凳、灰浆搅拌机、挤压式砂浆泵、抹子等。
2.3作业条件2.3.1 防火涂料涂布前，木结构工程、钢结构工程或混凝土楼板基层已检查验收合格，并符合设计要求和规范规定。
2.3.2 施工前技术人员必须对施工班组进行防火涂料涂布的书面技术交底。
操作前应认真进行工序交接检验工作，不符合规范要求的，不准进行防火涂料涂布施工。
2.3.3 施工区域应有良好的通风设施。
3 操作工艺3.1 木结构防火涂料施工对木质装饰装修材料进行防火涂料涂布前应对其表面进行清洁。
涂布至少分两次进行，且第二次涂布应在第一次涂布的涂层表干后进行，涂布量应不小于500g/m2。
可根据施工环境、被涂基材的面积，采用刷涂或喷涂方法施工。
3.1.1水性发泡型防火涂料，先按产品说明书规定的比例，将胶料与粉料混合涂布两道，再用同一涂料的胶料罩面一道。
3.1.2水性膨胀型乳胶防火涂料分甲、乙两组份包装时，按产品说明书规定的比例混合并充分搅拌均匀后使用涂布。
3.1.3溶剂型防火涂料施工时应注意通风和防火，施工温度应按所用涂料的要求执行。
钢结构涂层厚度检测
作业指导书批准人：颁布日期：实施日期：审核：编写：目录1适用范围 (3)2检测目的 (3)3应用标准 (3)4仪器设备 (3)5收集资料 (3)6现场检测 (4)7检测过程中注意事项 (4)8检测报告 (5)钢结构涂层厚度1适用范围本作业指导书适用于钢结构的防腐涂料（油漆类）涂装和防火涂料涂装工程的检测。
2检测目的钢结构涂层厚度3应用标准GB/T 50344-2004《建筑结构检测技术标准》GB 50205-2001《钢结构工程施工质量验收规范》CECS24《钢结构防火涂料应用技术规程》4仪器设备涂层厚度测定仪，测针，钢尺5收集资料现场检测前，需要收集以下资料：(1)工程名称及设计、施工、监理和建设单位名称；(2)结构或构件名称、外形尺寸、数量；(3)相关设计图纸、施工记录；(4)检测原因。
6现场检测不同类型涂料的涂层厚度，分别采用下列方法检测：(1).漆膜厚度，用漆膜测厚仪检测，抽检构件的数量不应少于GB/T 50344-2004《建筑结构检测技术标准》表3.3.13中A类检测样本的最小容量，也不应少于3件；每件测5处，每处的数值为3个相距50mm的测点干漆膜厚度的平均值。
（2）.对薄型防火涂料涂层厚度，采用涂层厚度测定仪检测，检测方法应符合《钢结构防火涂料应用技术规程》CECS24的规定，按同类构件数抽查10%，且均不应少于3件。
（3）.对厚型防火涂料涂层厚度，采用测针和钢尺检测，量测方法应符合《钢结构防火涂料应用技术规程》CECS24的规定。
涂层的厚度值和偏差值应按GB 50205-2001《钢结构工程施工质量验收规范》的规定进行评定。
7检测过程中注意事项7. 1操作过程中仪器要轻拿轻放，严格按照仪器操作规程检测。
7.2检测人员在检测过程中要注意安全，戴好安全帽。
尤其在检测等较高位置的结构或构件时，必须保证爬梯等辅助工具的稳固安全。
7.3检测过程要做到文明施测。
8检测报告报告包括以下内容：1 委托单位2 建筑工程概况3 设计单位、施工单位及监理单位名称4 检测项目、检测方法及依据标准5 抽样方案及数量6 检测日期，报告日期7 检测项目的主要分类检测数据和汇总结果；检测结果、检测结论；8 主检、审核和批准人员的签名。
钢结构防火涂料涂层厚度检测标准(一)
钢结构防火涂料涂层厚度检测标准(一)钢结构防火涂料涂层厚度检测标准一、引言随着工业发展，钢结构在建筑领域中得到广泛应用。
为了保证钢结构的安全性，防火涂料的使用变得尤为重要。
而对于防火涂料涂层厚度的检测，更是确保其防火性能的关键。
本文将探讨钢结构防火涂料涂层厚度检测的标准及其重要性。
二、标准要求在进行钢结构防火涂料涂层厚度检测时，需要遵守以下标准要求：1.涂层厚度范围：根据不同的钢结构部位，防火涂料的厚度要求不尽相同。
通常，防火涂料的最小涂层厚度应满足国家建筑防火标准或相关规范的要求。
2.测量方法：常用的涂层厚度测量方法包括磁粉法、超声波法和焊缝压焊刻度法等。
在测量过程中，需使用专业测量设备，并进行多次测量以提高准确性。
3.测量位置：涂层厚度的测量位置应该覆盖钢结构的各个关键部位，如梁、柱、搭接处等。
同时，还要注意涂层厚度在整个钢结构表面的均匀性，避免出现涂层过薄或过厚的情况。
4.标准参考：进行涂层厚度检测时，可以参考相关的国家标准、行业规范或厂家提供的技术资料。
这些参考资料对于检测结果的合理判断和评估提供了依据。
三、检测步骤为确保钢结构防火涂料涂层厚度的合格性，需要按照以下步骤进行检测：1.准备工作：确定检测设备，校准仪器，清理被检测表面。
2.测量方法：选择合适的测量方法，并在涂层表面进行多次测量，取平均值作为最终厚度结果。
3.测量位置：按照涂层设计厚度要求，在不同部位进行测量，确保涂层厚度的均匀性。
4.记录与评估：将测量结果记录下来，并与标准要求进行对比。
评估结果应明确指出涂层是否符合要求，如若不符合，应采取相应措施进行修复。
四、重要性钢结构防火涂料涂层厚度的检测对于确保钢结构的安全性至关重要。
以下是它的重要性：1.防火性能：合格的涂层厚度能有效提升钢结构的防火性能，保护其在火灾事故中的耐火时长，减少火势蔓延速度。
2.耐久性：合格的涂层厚度可以延长防火涂料的使用寿命，减少维修与更换的频率，降低钢结构的运维成本。
03.厚型钢结构防火涂料施工作业指导书
一、编制依据1、《钢结构防火涂料应用技术规程》（CECS24:90）。
2、设计文件及设计要求。
3、材料的产品合格证及性能检测报告。
4、厂家提供的产品性能以及工程实例文件。
二、产品介绍瑞丽斯HCF 厚型钢结构防火涂料适应于具有爆炸可能的室外用烃类火灾隔热型防火涂料（也可用于室内）。
满足国标GB14907 三小时的火灾耐火极限。
具有优异的附着力和柔韧型，适应大型钢结构建筑的冬夏伸缩变形条件，而不会产生裂纹。
具有独特的抗水性能，能有效阻止多孔结构对水份的吸附，具有长效使用和抗火的能力。
已广泛应用于广州新电视塔、广州国际会议展览中心等重大防火工程。
技术参数三、系统配套底漆：思伟氏 Primer AK2 磷酸锌底漆 中间漆：思伟氏 Primer EP61 环氧中间漆 防火涂料： 思伟氏 HCF厚型钢结构防火涂料施工作业指导书工期要求编号 ZDS-03 施工内容 室内钢结构柱饰面等。
作业范围地下一层12轴~60轴、地下二层12轴~60轴、地下三层12轴~60轴钢结构柱。
检验项目 标准(GB14907-2002) 指标 在容器中的状态 经搅拌后稠厚流体,无结块 符合要求 表干时间(h) ≤245 初期干燥抗裂性 一般不会出现裂纹,如有1～3 条裂纹,其宽度不大于1 ㎜ 无裂痕 黏结强度MPa (H)≥0.04 0.49 抗压强度MPa ≥0.3 0.85 干密度Kg/M3≤500304 热导率W/（M 、K ） ≤0.116 ≤0.078 耐水性(h) ≥24 24 耐冻融特殊性 ≥15 15PH 值无12 左右不腐蚀钢材四、应用领域用于室外（也可用于室内）钢结构，为柱、粱以及框架结构等提供高效、可靠的防火保护。
如果应用的钢结构表面经常有水汽凝结，或者经常处于45℃以上的环境中，需要经过特殊的处理。
五、施工概况本工程地下一、二、三层内钢立柱采用防火涂料，采用喷涂、抹涂的方法进行施工，使之形成防火保护层。
设计相应的涂层厚度为25mm，耐火时间为3小时，施工面积约10055 m2。
钢结构防火涂料涂层厚度检测标准
钢结构防火涂料涂层厚度检测标准钢结构在我国建筑领域中占据着重要地位，为了提高钢结构的防火性能，防火涂料的应用必不可少。
钢结构防火涂料能够在火灾发生时有效延缓钢结构的烧蚀，从而为人员疏散和灭火争取时间。
因此，防火涂料的涂层厚度至关重要。
本文将对钢结构防火涂料涂层厚度检测标准进行探讨，以期为防火涂料施工和检测提供参考。
一、引言随着科技的不断发展，钢结构建筑在我国得到了广泛的应用。
为确保钢结构建筑的安全性能，防火涂料的应用至关重要。
涂层厚度检测是评价防火涂料质量的关键环节，本文将介绍钢结构防火涂料涂层厚度的检测标准。
二、钢结构防火涂料的作用与要求钢结构防火涂料的作用主要体现在火灾发生时，能有效降低钢结构的燃烧速度，延缓火势蔓延，为人员疏散和灭火争取时间。
因此，防火涂料在钢结构建筑中具有重要地位。
钢结构防火涂料的要求包括：优良的防火性能、良好的附着力、耐候性和耐磨性。
此外，涂层厚度也是关键指标之一。
三、涂层厚度检测标准概述根据我国相关标准，钢结构防火涂料涂层厚度应符合以下要求：1.涂层厚度应均匀，无明显缺陷。
2.涂层厚度应采用合适的测量工具进行检测，测量结果精确可靠。
3.检测过程中，应采取措施确保涂层的完整性，避免损坏涂层。
四、防火涂料涂层厚度检测方法1.电磁感应法：通过测量涂层厚度与电磁信号的变化关系，计算出涂层厚度。
2.超声波检测法：利用超声波在涂层中的传播速度，计算出涂层厚度。
3.光学测量法：通过光学原理，测量涂层厚度。
五、检测过程中的注意事项1.检测前，应清理涂层表面的污垢，确保测量结果准确。
2.选择合适的检测设备，确保测量精度。
3.检测过程中，应避免对涂层造成损伤。
4.检测结果应记录完整，以便后期分析和验收。
六、结论钢结构防火涂料涂层厚度检测是评价防火涂料质量的关键环节。
通过掌握检测标准和方法，确保涂层厚度符合要求，有助于提高钢结构的防火性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构防火涂料涂层厚度检测作业指导书【1】
1、范围
1.1本标准规定了检验钢结构防火涂料涂层厚度的测定，测点选定、布置和测量结果评定的方法。
1.2本标准适用建筑物及构筑物钢结构防火涂料涂层厚度的检验。
2、采用标准CECS 24：90《钢结构防火涂料应用技术规范》
3、仪器
3.1采用MC-2000 D型涂层测厚仪，其测量范围为0～9000μm，测量误差：厚度值×3％±1μm，最小示值1μm，使用环境温度：0℃～＋40℃，相对湿度不大于90％，基体最小厚度：0.2㎜,基体最小平面:7㎜,最小曲率半径:凹:6㎜、凸:1.5㎜。
4、操作方法
4.1开机：先取开探头线插在仪器上、然后按动“开”键后、仪器进入自检状态(探头与铁基或磁场的距离保持10cm以上),主显区从99开始快递减到0为止进入测量状态.
4.2校准:通过样片校准后,该参数存入仪器,方便以后调出直接测量,仪器上电后可以直接从铁基开始校准。
把探头放在被测件的毛坯上（一定要打磨光滑）或用随机携带的铁基试块上，屏幕上出一数值（0或其他），一手按住探头不动，另一手按住仪器侧面，铁基校准完毕指向1号样片，拿掉探头，把1号样片（109μm）放到铁基上，拿探头测量，屏幕上显示出一数值。
手按住探头不动，按住侧面，1号样片校准完毕指向2号样片。
拿掉探头，把2号样片（3113μm）放到铁基上，放探头测量，屏幕显示出一数值，手按住探头不动，按住侧面样片校准完毕指向0号样片。
此时两种样片校准完毕，可直接进行测量，或把两种样片分别放在校准铁基上测量，如超出误差范围，可对超出样片重新校准，方法如下，按动“号”键，仪器把当前校准样片号调出显示，如不是超差样片，按住“号”键不动，样片号从0～2循环显示，到认可校准样片号，松开“号”键。
如要重新校准2号样片，把2号样片放入铁基测量出一数值，按住探头不动，按“HL”后，屏幕上显示下一个校准样片号，校准完毕。
可直接进行测量。
4.3在测量状态下储存：在测量状态下屏幕显示为最新测量值，如需存储按动仪器侧面“ET”键，存储地址自动加1，如需存储可重新测量。
5.注意事项
5.1基体金属磁化：磁性法测量受基体金属磁性变化的影响（在实际应用中，低碳钢磁的变化可以认为是轻微的）。
为了避免热处理、冷加工等因素的影响，应使用与镀件金属具有相同性质的铁基片对仪器进行校对。
5.2基体金属厚度：每一种仪器都有一个基本金属的临界厚度，大于这个厚度测量就不受基体厚度的影响。
5.3边缘效应：本仪器对试片表面的陡变敏感，因此在靠近试片边缘或内转角处进行测量是不可靠的。
试件的曲率对测量有影响，这种影响是随着曲率半径减小明显增大。
因此不应在试件超过允许的曲率半径的弯曲面上测量。
5.4表面粗糙度：基体金属和表面粗糙度对测量有影响。
粗糙度增大，影响增大。
粗糙表面会引起系统误差和偶然误差。
每次测量时，在不同位置上增加测量的次数，克服这种偶然误差。
如果基体金属粗糙还必须在未涂覆的粗糙类似的基体金属试件上取几个位置校对仪器的零点；或用没有腐蚀性的溶液除去在基体金属覆盖层，再校对仪器零点。
5.5磁场：周围各种电气设备所产生的强磁场，会严重地干扰磁性测量厚度的工作。
5.6附着物质：本仪器对那些妨碍探头与覆盖层表面紧密接触的附着物质敏感。
因此必须清除附着物质，以保证探头与覆盖层表面直接接触。
5.7探头的位置：探头的放置方式对测量有影响，在测量中使探头与试样表面保持垂直。
5.8读书次数：通常仪器的每次读数并不完全相同。
因此必须在每一测量面积内取几个测量值，覆盖层厚度的局部差异，也要求在给定的面积内进行测量，表面粗糙时更应如此。
6.测定选定
6.1楼板和防火墙的防火涂层厚度测定，可选两相邻纵、横轴线相交中的面积为一个单元，在其对角线上，按每米长度选一点进行测试。
6.2全钢框架结构的梁和柱的防火涂层厚度测定，在构件长度内每隔3m取一截面，按附图4.2所示位置测试。
6.3桁架结构，上弦和下弦按第二条的规定每隔3m取一截面检测，其他腹杆每根取一截面检测。
7.测量结果
对于楼板和墙面，在所选择的面积中，至少测出5个点；对于梁和柱在所选择的位置中，分别测出6个和8个点。
分别计算出它们的平均值，精确到0.5mm。
