电⼦科技⼤学微电⼦器件实验报告MICRO-1电⼦科技⼤学实验报告（实验）课程名称微电⼦器件实验⼀：双极晶体管直流特征的测量学⽣姓名：学号：201203******指导教师：刘继芝实验地点：211楼605实验时间：2015、6、⼀、实验室名称：微电⼦器件实验室⼆、实验项⽬名称：双极晶体管直流特征的测量三、实验学时：3四、实验原理：1．XJ4810半导体管特性图⽰仪的基本原理⽅框图XJ4810图⽰仪的基本原理⽅框图如图1-3所⽰。
其各部分的作⽤如下。
（1）基极阶梯信号发⽣器提供必须的基极注⼊电流。
（2）集电极扫描电压发⽣器提供从零开始、可变的集电极电源电压。
（3）同步脉冲发⽣器⽤来使基极阶梯信号和集电极扫描电压保持同步，以便正确⽽稳定地显⽰特性曲线（当集电极扫描电压直接由市电全波整流取得时，同步脉冲发⽣器可由50Hz 市电代替）。
（4）测试转换开关是⽤于测试不同接法和不同类型晶体管的特性曲线和参数的转换开关。
（5）放⼤和显⽰电路⽤于显⽰被测管的特性曲线。
（6）电源（图中未画出）为各部分电路提供电源电压。
2．读测⽅法（以3DG6 npn 管为例）（1）输⼊特性曲线和输⼊电阻R i在共射晶体管电路中，输出交流短路时，输⼊电压和输⼊电流之⽐为R i ，即常数=??=CE V B BEi I V R 它是共射晶体管输⼊特性曲线斜率的倒数。
例如需测3DG6在V CE = 10V 时某⼀⼯作点Q 的R i 值，晶体管接法如图1-4所⽰。
各旋钮位置为：峰值电压范围 0~10V极性（集电极扫描）正（+）极性（阶梯）正（+）功耗限制电阻 0.1~1k Ω（适当选择）x 轴作⽤电压0 .1V/度 y 轴作⽤阶梯作⽤重复阶梯选择 0.1mA/级测试时，在未插⼊样管时先将x 轴集电极电压置于1V/度，调峰值电压为10V ，然后插⼊样管，将x 轴作⽤扳到电压0.1V/度，即得V CE =10V 时的输⼊特性曲线。
这样可测得图1-5；.200101.002.0310Ω=?=??=-=V VB BE i CE I V R图1-4 晶体管接法图1-5 晶体管的输⼊特性曲线（2）输出特性曲线、转移特性曲线和β、h FE 、α在共射电路中，输出交流短路时，输出电流和输⼊电流增量之⽐为共射晶体管交流电流放⼤系数β。
微电子实验报告2
集成电路设计（版图部分）实验报告学生姓名：周嫄学号：2011029170009 指导教师：曾洁实验地点：科B4532014年 5 月10 日电子科技大学实验：使用L-Edit编辑单元电路布局图一、实验学时：4学时二、实验目的1、熟悉版图设计工具L-Edit的使用环境；2、掌握L-Edit的使用技巧；三、实验内容：利用L-Edit绘制一个反相器的版图，并利用提取工具将反相器布局图转化为T-Spice 文件。
四、实验结果：1、本次版图设计中的设计技术参数、格点设定、图层设定、设计规则采用的是（morbn20.tdb）文件的。
9.1 Metal2 Minimum Width Minimum Width Metall2 3 lambda9.2 Metal2 to Metal2 Spacing 9.3 Metal2 Overlap of Via1 SpacingsurroundMetall2Via Metall24 lambda1 lambda2、绘制一个L=2u，W由学号确定的PMOS管掩膜版图。
先确定W。
W等于学号的最后一位乘以2，若学号最后一位 4，则先加10后再乘以2。
所以，要绘制的是一个L=2u，W=（ 18u ）的PMOS管掩膜版图。
所完成的经DRC检查无错误的PMOS版图为：该PMOS管的截面图为：3、绘制一个L、W和上面的PMOS管相同的NMOS管掩膜版图。
所完成的DRC检查无错误的NMOS版图为：该NMOS管的截面图为：4、运用前面绘制好的nmos 组件与pmos 组件绘制反相器inv的版图。
加入电源Vdd，地Gnd，输入A和输出B的标号。
所完成的DRC检查无错误的版图为：5、将反相器布局图转化为T-Spice 文件，该文件的内容为：五、实验总结与体会：1.通过本次实验，能够把理论与实际结合起来，利用软件将课本所学运用到实际的版图设计中，加深了对知识的理解与巩固；2.当第一次接触一个新软件时，应该怎样学习使用它，这是在实验中应该学习的技能；3.版图设计时需要考虑的因素有哪些，以及他们的相关性和重要程度对结果的影响。

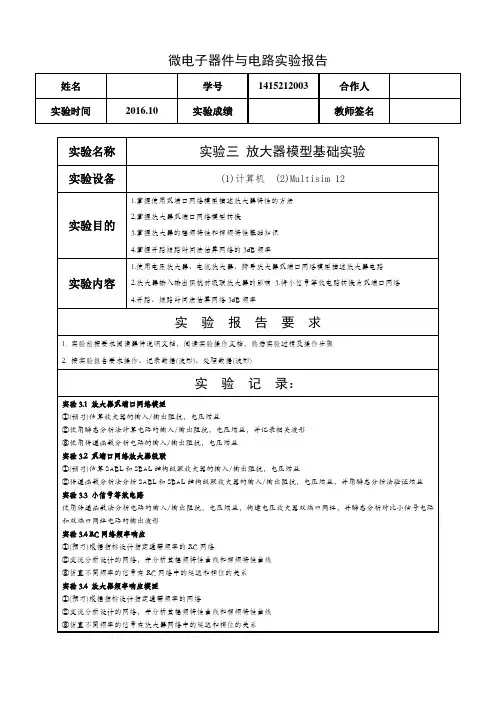

微电子器件与电路实验实验三实验报告
微电子器件与电路实验报告
